Устройство фары на Лада Калина

Замена головных ламп

У каждой лампы имеется свой ресурс, величина которого зависит от многих факторов. Со временем устройства выходят из строя и требуют замены. И тогда появляется вопрос: как разобрать фару?

Процедура замены простая, но перед этим необходимо правильно выбрать световые устройства из массы продуктов, предлагаемых сегодняшним рынком. Хотя иногда требуется только замена стекла фары.

Итак, если фары куплены, тогда меняем:

  1. Снимаем защитный чехол с корпуса фары. Он резиновый, поэтому его легко сдернуть, если потянуть за один из трех ярлыков.
  2. Отключаем разъем питания.
  3. Отжимаем пружинный фиксатор.
  4. Как снять фару? Вынимаем лампу, на место которой устанавливаем новый элемент.
  1. Если касание произошло, необходимо протереть поверхность колбы салфеткой, смоченной спиртом.
  2. Меняем габаритные лампы
  3. Также удаляем чехол и отключаем соответствующий патрон от бортовой сети.
  4. Извлекаем лампу, а на ее место устанавливаем новую.

Пошаговая инструкция по замене

Каждая лампочка стандарта «H7» имеет железный цоколь, который к блок-фаре прижат проволочной скобой. Чтобы отогнуть эту скобу, достаточно подобраться к плоскости фары сзади. Откроем капот и посмотрим, что именно будет нам мешать.

Подкапотное пространство Калины-2 (ВАЗ-2192, 2194)

За фарой справа установлен бачок омывателя. Его демонтируют так: отключают клеммы электродвигателей, закручивают пробку посильнее, находят одну гайку и один болт крепления. Элементы крепления выкручивают ключом «на 10», затем бачок размещают на двигателе. Дальше мы могли бы рассмотреть, как снять фару на Калине-2, но в данном случае это не требуется.

Последовательность действий по замене:

  1. Снимают резиновую крышку, закрывающую отсек лампы ближнего света;
  2. Отключают обе клеммы от контактов лампы;
  3. Крепёжную скобу выводят из пазов, предварительно надавив на неё, затем скобу отводят в сторону;
  4. Вынимают лампу, устанавливают на её место новую, возвращают скобу на место.

Дальше, проведите действия «2» и «1» в обратном порядке. Схема подключения не важна – контактов всего два, и оба идут к нити накала. Вот если бы мы подключали светодиоды, тогда всё выглядело бы сложнее.

Скоба прижимает патрон к плоскости блок-фары

Установка биксенона

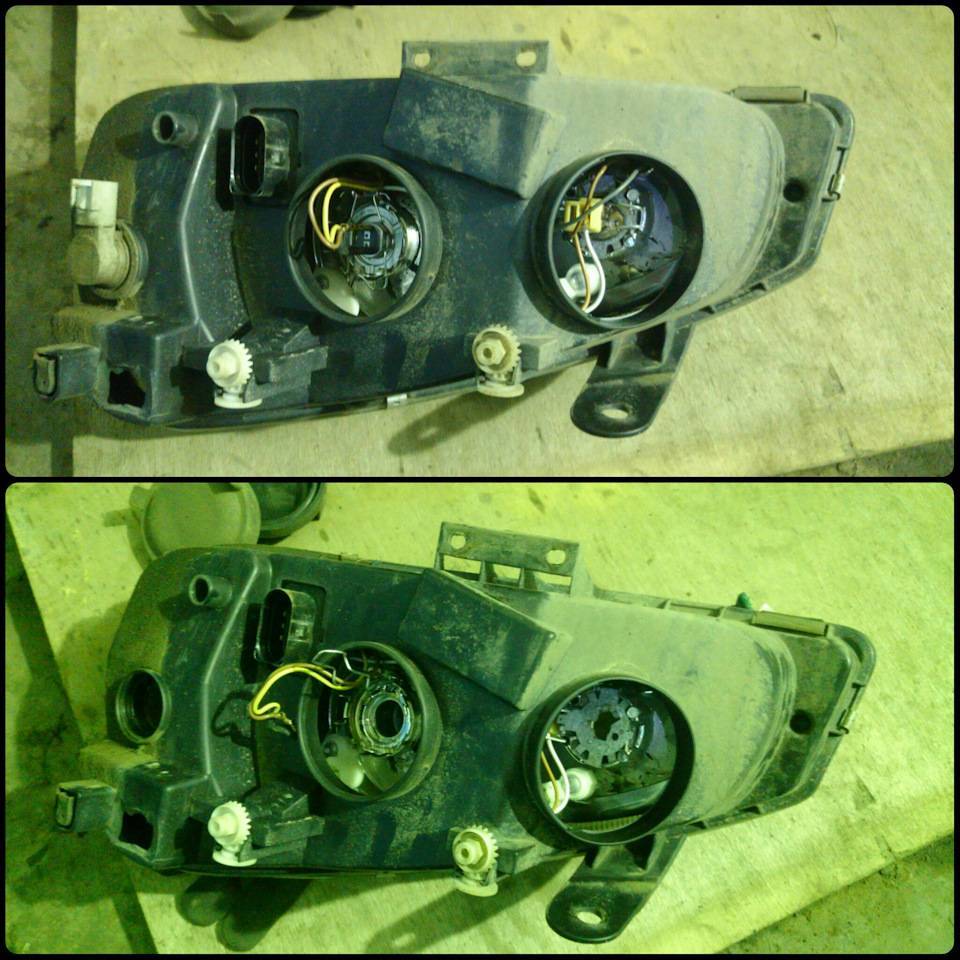

Своими руками автолюбители могут вмонтировать в световой прибор билинзы. Первым этапом станет приобретение необходимых элементов

Внимание стоит обращать только на те изделия, которые без проблем смогут разместиться в полости фары Калины. К примеру, если купить комплект G-5, то придется обрезать линзы

Работы начинаются с демонтажа и разбора фары. Потом с помощью напильника подрезают посадочное место в форме конуса, за счет чего линза войдет в корпус примерно на сантиметр. Необходимо убрать колпачок, чтобы он не закрывал поток света, после чего вмонтировать линзу в подготовленное место. Элемент закрепляется посредством заводских креплений.

Примечания:

Регулировку положения света фар необходимо делать каждые 20 тыс. км пробега или по необходимости. На Ладе Калине эта регулировочная операция проводится не часто, поскольку отклонение от нормы происходит редко (в большинстве случаев, из-за дорожно-транспортных происшествий).

Проверка и регулировка света фар Лада Калина ВАЗ 1118 проводится с полностью заправленным топливным баком, комплектом инструментов и запасным колесом.

1. Предварительно проверьте манометром давление воздуха на всех шинах автомобиля. При необходимости, доведите его до нормы.

2. Установите автомобиль Лада Калина перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя дополнительный груз массой 75 кг.

3. Разметьте на стене экран, как показано на схеме регулировки света фар.

4. Нанесите на экран вертикальную осевую линию О, лежащую в плоскости симметрии машины (расстояние от нее до центра левой и правой фар должно быть равным). Слева и справа от нее проведите еще две симметричные линии А и В, которые должны совпадать с центрами левой и правой фар.

5. На высоте h, соответствующей расстоянию центров фар от земли, нанесите горизонтальную линию 1, а на 75 мм ниже ее — линию 2.

6. Включите на автомобиле Лада Калина ближний свет фар, повернув корректор фар Лада Калина 1118 в положение «0» (это положение соответствует нагрузке автомобиля Лада Калина с одним водителем).

7. Закрывая поочередно каждую фару, проверьте соответствие световой границы относительно схемы регулировки, нанесенной ранее на экран. Граница должна проходить по линии 2. Наклонные отрезки должны начинаться в точках пересечения.

8. Вставьте шестигранник «на 6» в гнездо регулятора через отверстие в верхней поперечине рамки радиатора.

9. Поворачивая шестигранником регулятор 1, расположенный ближе к крылу, отрегулируйте положение светового пучка фары в горизонтальной плоскости.

10. Поворачивая регулятор 2, расположенный ближе к радиатору, отрегулируйте положение светового пучка в вертикальной плоскости. Следите, чтобы верхняя граница светового пучка совпадала с нижней горизонтальной линией, а место излома пучка (точка пересечения горизонтального и наклонного участков светового потока) — с вертикальной линией, соответствующей центру данной фары.

11. Аналогично отрегулируйте направление светового пучка другой фары.

Примечание:

Регулируйте направление светового пятна для каждой фары отдельно. Во время регулировки вторую фару закройте непрозрачным материалом или отсоедините от нее разъем с проводами.

Схема регулировки света фар на автомобиле Лада Калина ВАЗ 1118:

  • 1 — горизонтальная линия, соответствующая центрам фар;
  • 2 — линия, проходящая через центры световых пятен;
  • А, В — вертикальные линии, соответствующие центрам фар;
  • О — осевая линия;
  • h — расстояние от центров фар до пола;
  • d — расстояние между центрами ламп фар.

Видео регулировки света фар легковых автомобилей:

В статье не хватает:

  • Качественных фото ремонта
  • Фото инструмента
  • Фото деталей и расходников
  • Доступность: На складе
  • Длина: 7 см x Ширина: 6 см x Высота: 3 см
  • Вес: 0.10 кг
  • Артикул товара: 9837
  • Каталожный номер: 0 307 853 303
  • При получении (наложенный платеж)
  • Онлайн оплата банковскими картами (без комиссии)
  • Электронными кошельками
  • По счету организации (без НДС)
  • Почта России
  • СДЭК | DPD | ПЭК
  • Деловые Линии
  • Энергия | GTD (КИТ)
  • Байкал Сервис
  • ЖелДорЭкспедиция
  • Отправка от 1 дня
  • Доставка от 2 дней
  • Не подошел товар? Легко верните его в течение 14 дней
  • Читать о других гарантиях магазина

Альбом электросхем ВАЗ 1118

В руководстве по эксплуатации и ремонту ВАЗ 1118 представлен альбом всех электросхем автомобиля. Общая схема электрооборудования Лады включает 59 элементов: источников, потребителей, защитных элементов, ЭБУ (электронного блока управления), датчиков. Потребители электроэнергии в Ладе — лампы (блок-фар, освещения салона, номерного знака, панели приборов, вещевого ящика), электропривод основных опций автомобиля, выключатели и звуковой сигнал.

Отдельно изображается электросхема соединений системы управления двигателем с обозначением основных элементов (свечей зажигания, форсунок, катушки зажигания). В руководстве описана схема переднего и заднего жгута проводов, соединение жгута проводов приборной панели, соединение жгутов проводов дверей, а также жгутов проводов коробки воздухопритока.

Для обеспечения надежного контакта проводов их объединяют в клеммные колодки. К каждой колодке подходят цветные провода. Цвет на схеме соответствует цвету провода на автомобиле.

При чтении электросхемы по числу, стоящему возле провода, можно определить, через какой разъём он подключается. Обозначение 9/14 показывает, что два провода соединены вместе и подключаются на 9 колодку через 14 разъём.

Устройство блок-фары на Лада Калина: фото, видео

Многие автовладельцы задумывались об устройстве и конструкции фары Лада Калина. На самом деле, конструктивные особенности этого элемента довольно просты. С 2004 года на Калину устанавливаются фары типа моноблок.

Видео о замене стекла фары на Лада Калина. В процессе происходит полный разбор фары:

Видео материал расскажет о том, как заменить стекло фары, о конструктивных особенностях, а также этапах демонтажа элемента.

Видео сюжет расскажет о том, как разобрать фару, особенностях и элементах устройства

  • 1 Конструкция фары на Лада Калина
  • 2 Выводы

Конструкция фары на Лада Калина

Блок фара установленная на автомобиле

Как и у большинства автомобилей нового поколения на моделях ВАЗ 1117-1119 установлены блок-фары простой конструкции. Рассмотрим, какие элементы входят в состав этого узла:

  • Наружное стекло, которое обеспечивает защиту лампочек и не попадание воды и грязи внутрь.
  • Пластиковый корпус, к которому крепятся все основные элементы.
  • Резиновый уплотнитель между стеклом и корпусом обеспечивает хорошую водо- и грязенепроницаемость.
  • Лампы для сигнализирования поворотов, а также ближний и дальний свет.
  • Внутри корпуса установлен пластиковый отражатель, который имеет зеркальную поверхность и отбивает свет лампочек.

Каждая блок фара оснащена лампочками, которые хорошо, можно сказать намертво, закреплены в корпусе, что обеспечивает им устойчивость к вибрации.

Схема устройства фары с расшифровкой

Об установке ПТФ (противотуманных фар) на Лада Калина в этом материале очень подробно!

Демонтаж и ремонт

В случае мелкого дорожно-транспортного происшествия, когда корпус фары не поврежден, можно заменить только стекло. Для этого придется демонтировать элемент. Как это сделать?

  1. Снимаем передний бампер.
  2. Отключаем разъемы проводов подающих питание в фаре.
  3. Откручиваем нижние крепления.

    Откручиваем нижнее крепление фары

  4. Теперь можно выкрутить верхние винты, и снять фару.

    Откручиваем верхние крепления блок фары

После установки фары на место обязательно заново её отрегулируйте, чтобы не слепить встречный транпорт и не «светить в молоко».

Ремонт стекла займет, максимум полчаса.

Вынимаем фару на себя

Итак, перейдем к последовательности действий.

  1. Аккуратно вынимаем резиновый уплотнитель.
  2. Как показывает практика, он на клею и для его демонтажа придется прорезать его при помощи тонкого ножа.
  3. Когда стекло и корпус рассоединились, необходимо счистить старый уплотнитель и остатки клея.

    Рассоединение корпуса и стекла фары

  4. Наносим клей на новый резиновый уплотнитель и соединяем стекло и корпус.

    Стекло фары

Ремонт произведен, и можно установить фару в обратной последовательности.

Устройство и ремонт фары Лады Калины довольно прост и демонтаж-монтаж элемента не займет много времени. Конечно, при разрушении корпуса потребуется замена всего элемента. Как показывает опыт, при обрыве крепежных элементов, так называемых «ухи» фара не меняется, а поврежденная часть просто «паяется». Это намного дешевле, чем менять целый элемент.

Как регулировать фары на Калине 1

Для настройки оптимально подходят стандартные схемы Калины 1, 2 и других автомобилей. Они расписаны в руководстве по эксплуатации транспортного средства. Обязательно создание разметок на стенах – так работать проще, а результаты получаются более точными.

Регулировка дальнего света фар на Калине

Когда разметка будет примерно готова, фары включают оптимальным способом

Важно, чтобы свет не мешал человеку выполнять работы, то есть не ослеплял

Важно правильно выставить угол – в норме он совпадает с горизонтально расположенной на стенах линией. Чтобы получить оптимально направленный световой поток, винты начинают вращать с тыла оптического прибора, от подкапотного пространства

Важно! Регулировки обязательно должны быть поочередными – сразу корректно настроить обе фары невозможно

Ровная стена – отличное место для выполнения разметки регулировок

Регулировка ближнего света фар на Калине

Свет дальней и ближней направленности регулируют по отдельности. Вертикальные поверхности до начала настроек подготавливают – они должны быть ровными, гладкими. Есть требования к интервалам – 10 м. Порядок настроек:

  1. Автомобиль сначала заправляют – этого достаточно для подготовки к работе.
  2. Ищут области фиксации реальных точек центром, потом их соединяют, проводят ниже основной линии дополнительную.
  3. Отгоняют авто на 10 м, регулятор ставят на ноль.

Пучок света, идущий от главной оптики, выполняет роль верхней границы настроечной линии.

Как регулировать противотуманные фары на Калине

Противотуманный свет настраивают, когда в этом есть необходимость – за счет вращения в вертикальном и горизонтальном направлении.

Важно! Сначала ослабляют болты креплений, потом регулируют противотуманные фары. Порядок действий:

Порядок действий:

  1. Выставить машину на ровную поверхность, настроить оптимальное расстояние по оси. Она должна идти перпендикулярно относительно площадки с разметкой.
  2. Протестировать показатели давления внутри шин – они должны быть в норме (а пружины стоять на местах).
  3. Сделать замеры удаленности от центрального участка противотуманной оптики до основы площадки (пола).
  4. Отметить горизонтальную линию с учетом предварительных замеров (все разметки делают на стене).
  5. Включить ближний свет, расставить вертикальные отметки, разметить центры.
  6. Включить ближний свет, отключить противотуманки.

Оптику фиксируют в параллельном положении по отношению к продольной оси машины. На стенах размечают линии так, чтобы они делили авто надвое, дополнительно создают пару полос на 10 см ниже первой. Измеряют расстояние от грунта до противотуманной автофары, потом от центра авто до основной лампы. Ориентироваться нужно на место пересечения этих линий.

Профессиональная доработка света Калины требует времени, зато повышает комфортность

Причины и методы замены световых элементов на Калине

Заменить фару на автомобиле данной модели может понадобиться по ряду причин. Удары в кузов от других водителей или животных, неаккуратная езда по неровной дороге, грубый ремонт деталей под капотом способны нарушить целостность креплений. Световые элементы расшатываются и могут выпасть в самый небезопасный момент на дороге. Фары, которые плохо держаться в пазах, должны быть заменены.

Замена – несложный процесс, если к нему подойти ответственно и без нервов. У опытного мастера данная операция занимает около 3 часов. Но даже если вы никогда прежде не сталкивался с подобной ситуацией, данная инструкция поможет заменить фару без особых проблем.

Весь процесс снятия блок-фары Калины можно разделить на 5 основных этапов:

  • откручивание болтов с защиты картера;
  • снятие номерного знака (даст возможность добраться до нижней решетки радиатора);
  • снятие нижней и верхней решеток радиатора;
  • откручивание переднего бампера (придется извлечь большое количество болтов и саморезов);
  • снятие усилитель бампера (он мешает демонтировать и поставить обратно фару).

Когда винты, держащие фару сверху и снизу, выкручены, следует демонтировать ее корпус, предварительно аккуратно зажав все провода. Во время ремонта рекомендуется осмотреть внутреннюю часть бампера и металл под ним на предмет следов коррозии. Если такие образования имеются, нужно их зачистить и промазать преобразователем ржавчины.

После проведения указанных операций следует обратная сборка. В процессе нужно следить за положением заднего, переднего, левого и правого осветителя – фара должна становиться в разъем без усилий.

Как устроены осветительные приборы Калины

Вне зависимости от типа, фары на Калине имеют одинаковое устройство. В каждом светильнике есть три секции для ламп с разным светом:

  • дальний;
  • ближний;
  • габаритный (он же поворотный).

Для активации ближнего света нужны свои лампы, а при переходе на дальний работают сразу оба блока с мощностью 55 Вт. Чтобы световая волна была более сильной, производители используют специальные рассеиватели, прозрачные по центру в каждой секции. Блок габаритных огней и указателей поворота отличается по цвету (оранжевый) и мощности – лампочки дают всего 20 Вт.

Для того чтобы отрегулировать свет, необходимо использовать корректор на электромеханическом приводе. Чтобы им воспользоваться, придется разобрать фару полностью. Корректор представляет собой устройство на панели приборов, связанное с электромеханическим приводом. За счет него провода источника освещения соединяются.

Лада Калина Хэтчбек 1.4 16V › Бортжурнал › Разборка и покраска масок фар Bosch (стекло) в чёрный глянец.

Всем здрасте!Решил я подкрасить “глазки” своей Калинке, ведь макияж делает свое дело))Если вас не пугает это фото))- идем дальше…

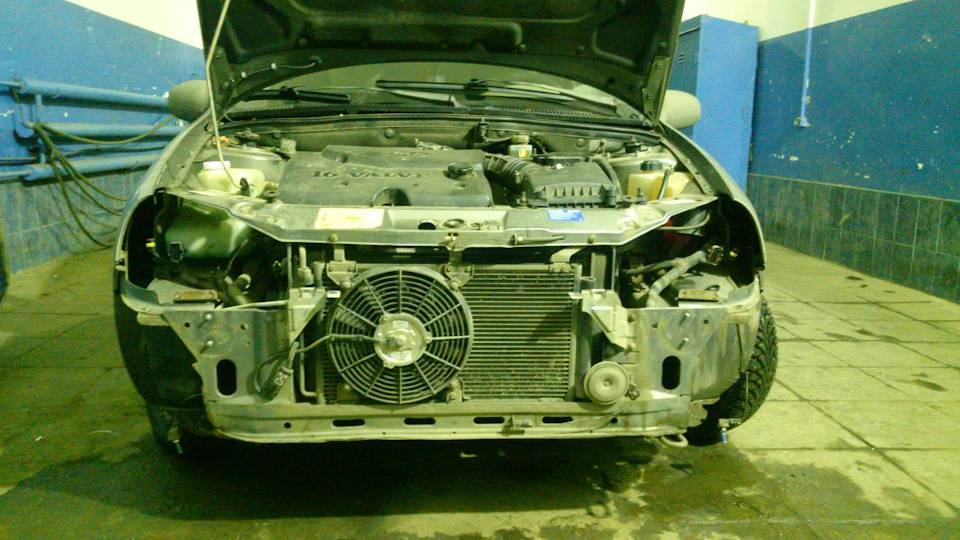

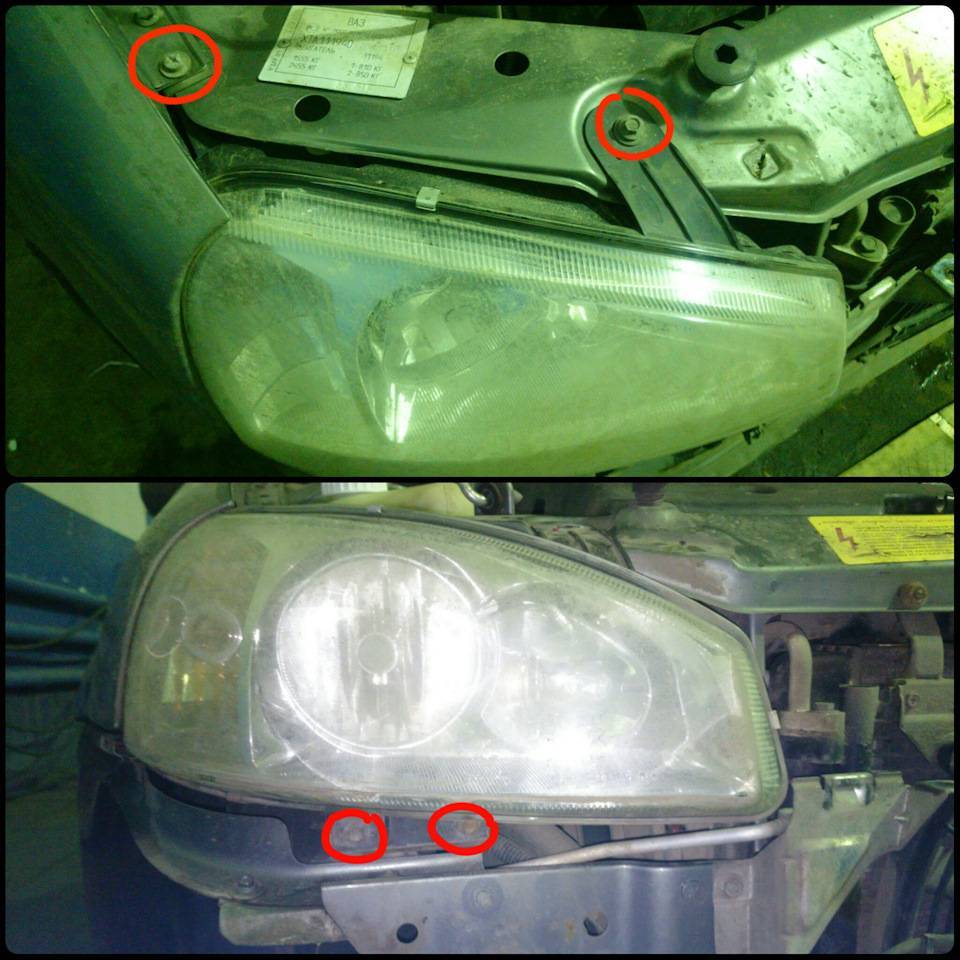

Чтобы подобраться ко всем крепежам фары, нужно снять передний бампер и усиление бампера (Гугл в помощь). Я же буду описывать то, что касаемо самих фар.Итак, обратившись к великому Гуглу и сняв передний бампер с усилением, мы подобрались к фаре.Откручиваем 2 болта сверху (под капотом), один из них под крестовую отвертку, другой под ключ/головку на 8 или 10(прошу прощения-запамятовал))Теперь 2 болта снизу(под усилителем бампера)- ключ/головка, опять же, пардон, 8 или 10.

Чуть вытягиваем фару на себя и снимаем 2 штекера, один с поворотника( поддев защелку к верху) и один общий( нажав на защелки с двух сторон)Все, фара у нас в руках.Переворачиваем фару вниз стеклом,снимаем с нее резинки, отключаем клеммы ламп ближнего и дальнего света, скидываем защелки с ламп и вытаскиваем эти лампы. Вытаскиваем лампу поворотника и лампу габаритов.

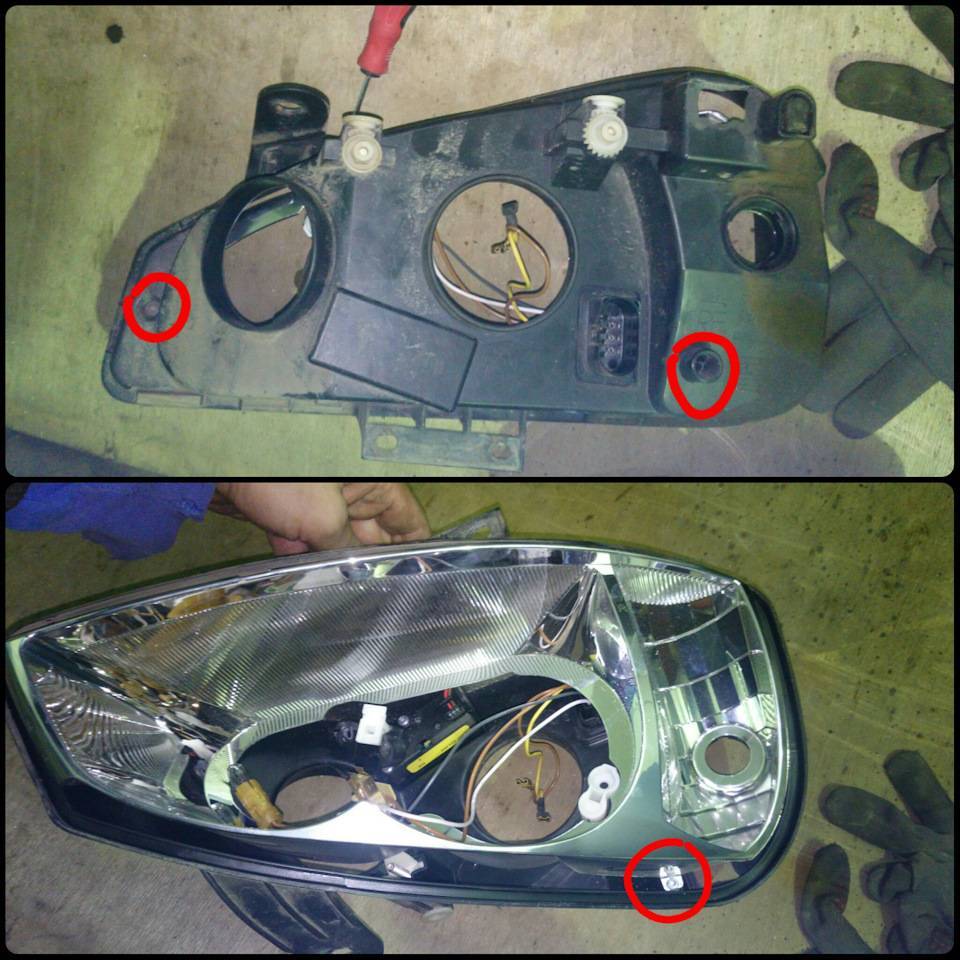

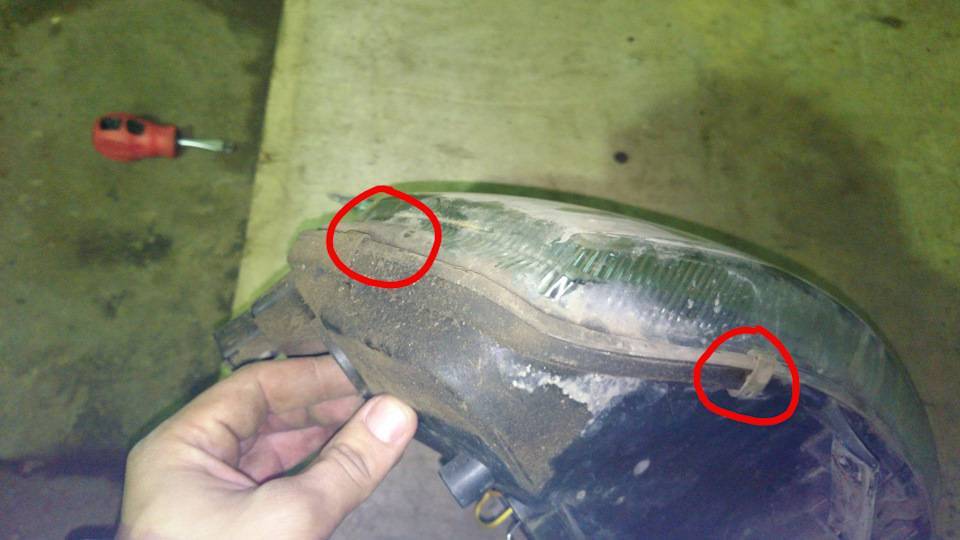

Снимаем 4 защелки, крепящие стекло к корпусу фары (у кого-то их может быть 6), поддев плоской отверткой,

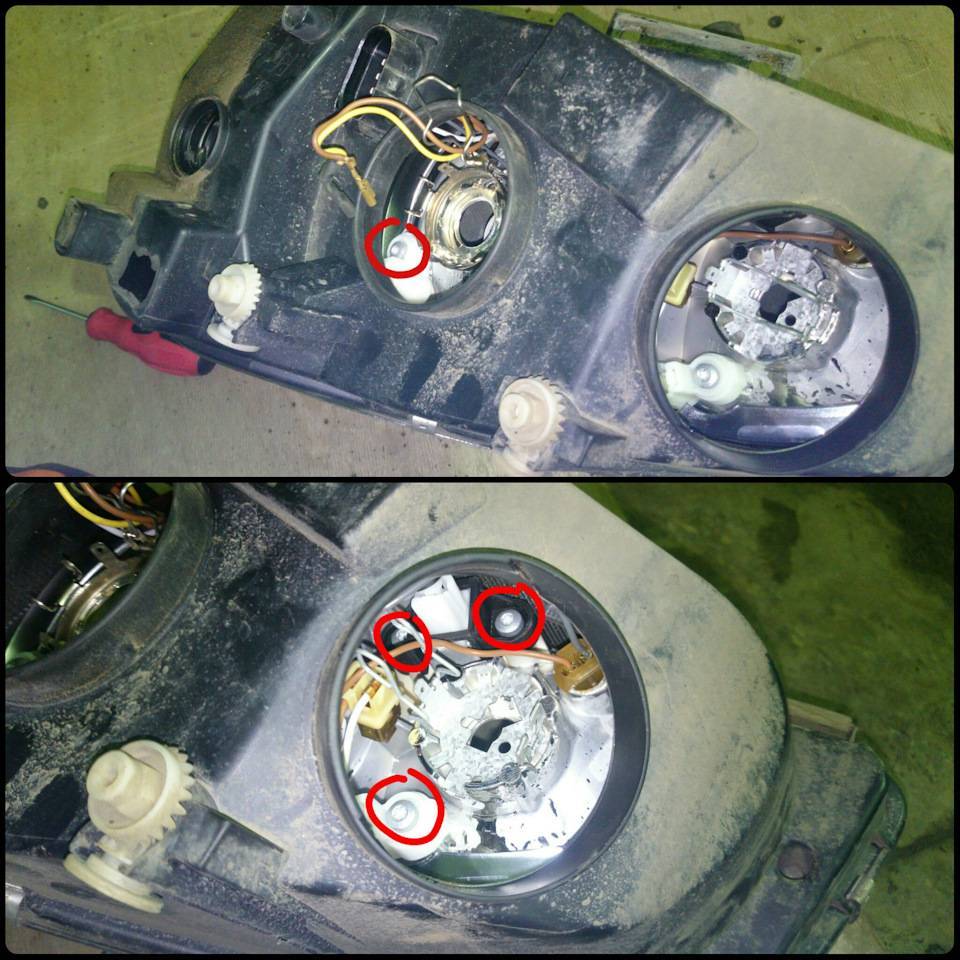

и вынимаем стекло.Теперь у нас есть доступ к отражателю и маске.Чтобы снять маску, нужно снять отражатель. Отражатель держится на 3-х шарнирных креплениях(для регулировки направления света по вертикали), которые, в свою очередь, прикручены на 4 самореза “под звездочку”.

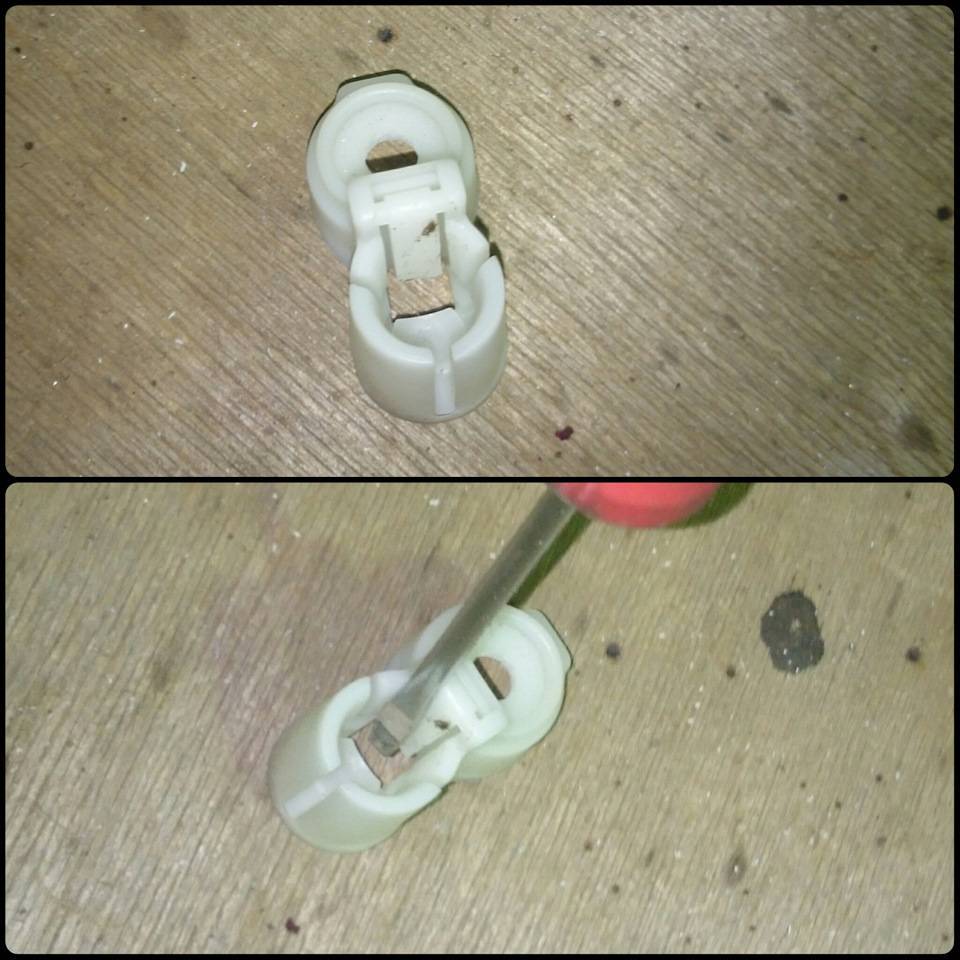

У нас есть выбор:разъединить 3 шарнира.Можно отщелкнуть крепление с помощью плоской отвертки

и одновременно тянуть отражатель на себя, и так с 3-х сторон, поочередно.Или же открутить 4 самореза и снять отражатель вместе с шарнирами.Разъединить шарниры внутри фары не так-то просто, и я побоявшись их сломать, пошел вторым способом…Два самореза выкрутить не составит труда, с третьим чуть сложнее, а вот четвертый(тот, что на ближнем свете) выкрутить будет очень не легко, т.к. он находится “в глубине” . Я выкручивал его плоской отверткой( матерясь)) )После снятия отражателя, можно приступать к снятию самой маски. Для этого нужно выкрутить еще 3 самореза, тоже под звездочку, но чуть меньшего диаметра.

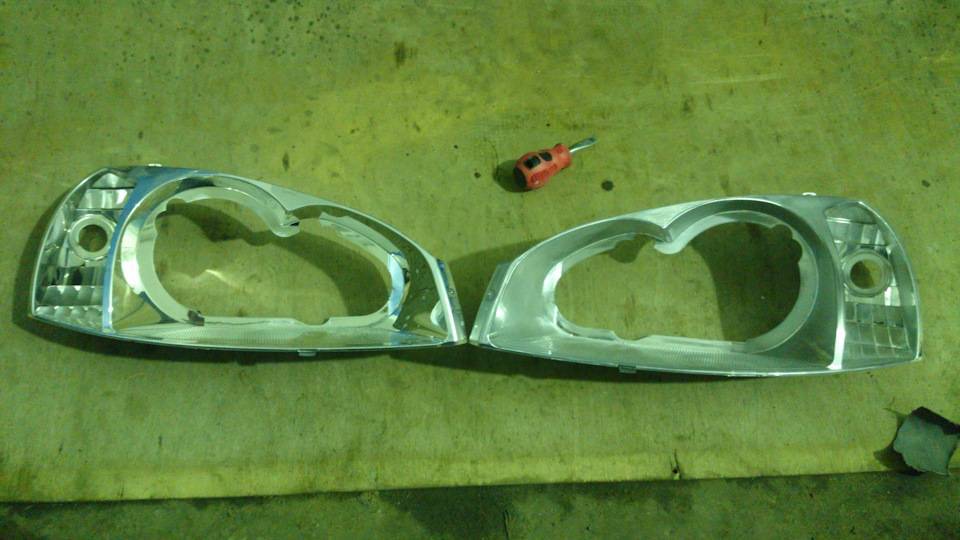

Далее вытаскиваем маску. Хром снимался плохо, поэтому не стал его снимать полностью, а просто заматил мелкой наждачкой.

Ну и дальше сама покраска маски. О покраске подробнее писал в этой записи, принцип аналогичный.После покраски, если есть возможность, оставьте просохнуть наподольше.Теперь собираем все в обратном порядке. И если вы пошли, как и я, вторым способом, то советую поступить так, чтобы не мучиться с закручиванием саморезов на собранной фаре: на снятом отражателе шарниры разъединить не сложно так же с помощью плоской отвертки,после разъединения нужно прикрутить часть шарнира к отражателю,

Особенности электрооборудования

Нововведения касались не только написания названия автомобиля, но и современной «начинки» транспортного средства. В частности, автомобиль получил:

  1. Три силовых агрегата разной мощности (от 87 л.с. до 108 л.с.) ;
  2. Механическую и автоматическую КПП;
  3. Подушку безопасности водителя;
  4. Электроусилитель руля.

Эти новшества были доступны уже в базовой комплектации автомобиля. Кроме этого, проводка в Калине позволяла подключать дополнительные устройства (см. также схему электропроводки Газель Бизнес).

Покупатели могли выбрать и предлагаемые автопроизводителем опции, большая часть из которых представляли новинки для отечественного автопрома:

  1. Системы АБС и ESP;
  2. Подогрев передних сидений;
  3. Подушку безопасности для переднего пассажира;
  4. Аудиосистему с сенсорным экраном;
  5. Кондиционер;
  6. Систему навигации;
  7. Датчики дождя и света и т.п.

Регулировка пучка света фар

Правильно отрегулировать фары можно только в условиях СТО. Тем не менее, рассмотрим, как эту операцию выполняют опытные мастера.

Блок-фара Калины-2, правильная настройка направления пучка

На задней стенке узла под названием «блок-фара» есть два регулировочных винта. Первый из них, расположенный ближе к радиатору, позволяет отклонять световой пучок «вверх-вниз», а направление «по горизонтали» регулируют вторым винтом. В идеале, должно получиться вот что: когда автомобиль находится в 5-ти метрах от экрана, граница светового пятна задевает линию «2» (см. рис.). Линия «1» отстоит от земли на расстоянии, равном высоте расположения центров фар. Вторую линию проводят на 65 мм ниже.

Вот ещё пара советов, которые будут полезны:

  • Центры пучков должны оказаться на линиях AE, BE;
  • Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, так вот, граница пятна должна пройти как раз через эту точку;
  • Шляпки пластиковых регулировочных винтов совместимы с отвёрткой-шестигранником. Впрочем, подходит и крестовая отвёртка.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп вместе с последующей регулировкой – операция менее трудоёмкая, чем подключение магнитолы. Однако, тут важна точность. А спецоборудование, используемое для выполнения настройки, есть только на станциях техобслуживания.

Снятие заднего фонаря, замена ламп ВАЗ (Lada) Kalina 1117 2004-2013

  • Вороток под торцевую насадку
  • Высокая насадка на вороток 10 мм

Детали и расходники:

Работа показана на левом фонаре.

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

2. Для замены ламп в заднем фонаре достаточно отвернуть гайки крепле­ния и отвести фонарь от кузова, не отсоединяя колодку проводов. Внутри багажника отгибаем выре­занную часть обивки. Ключом или высокой головкой «на 10» отворачиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна).

3. Отводим фонарь от кузова. Повернув патрон лампы габаритного и противотуманного света против часовой стрелки вынимаем патрон с лампой из корпуса фонаря.

4. Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

5. Устанавливаем новую лампу в обрат­ной последовательности. Комбинированная лампа габа­ритного и противотуманного све­та имеет два выступа, располо­женных на разных уровнях.

6. При ее установке выступы должны войти в соответствующие пазы па­трона. Пазы на корпусе фонаря имеют разную ширину. Это следует иметь ввиду при уста­новке патрона с лампой.

7. Операции по замене остальных ламп выполняем аналогично.

Положение ламп в заднем фонаре:1 — света заднего хода;2 — сигнала торможения;3 — указателя поворота;4 — габаритного и противотуманного света.

8. Для снятия фонаря, сжав фиксаторы колодки жгута проводов, отсоединя­ем ее от колодки проводов заднего фонаря. Рукой проталкиваем наружу уплотнительный резиновый чехол проводов из отверстия в кузове.

9. Отвернув гайки крепления фонаря (см. выше), снимаем фонарь, вытягивая провода с колодкой через отвер­стие в кузове.

10. Устанавливаем фонарь в обратной последовательности.

Как происходит демонтаж фар?

Система освещения в Калине имеет в своем составе:

  • стекла либо поликарбонат;
  • корпус;
  • заглушки фонаря;
  • сами лампы;
  • светоотражатели;
  • проводку;
  • декоративные вставки.

Чтобы заменить и отрегулировать фары, чаще всего приходится снимать передний бампер. Только после этого все винты снизу, а также сверху станут более доступными. Как только они будут демонтированы, можно снять сам блок-фару, предварительно убрав все провода и колодки.

Но не каждый автовладелец имеет достаточно опыта, чтобы демонтировать весь бампер. Кроме того, частой проблемой является нехватка времени для смены всей системы освещения. Именно поэтому замена освещения без полного демонтажа считается более популярной.

Чтобы разобрать фару своими руками, нужно подготовить такие инструменты:

  • один ключ на 8 и один на 10;
  • крестовидные и плоские отвертки;
  • новый компонент осветительной системы.

Чтобы модернизировать освещение на Калине, нужно осуществить такие действия:

  1. Снимите корпус воздушного фильтра и устройство со специализированной охлаждающей жидкостью.
  2. Уберите с помощью отвертки заглушку ПТФ.
  3. Выверните ключом на 10 болт, расположенный снизу под фарой.
  4. Уберите болты, расположенные сверху на блок-фонарях. Они находятся возле радиатора. При этом нужно пользоваться ключом на 8.
  5. Открутите винт, который закрепляет фонарь на крыле машины, применяя большую крестовидную отвертку.
  6. Разверните блок-фонарь таким образом, чтобы отодвинуть часть возле радиатора чуть ближе к мотору машины. Это позволит снять крепежи, расположенные снизу, с их посадочных мест.
  7. Уберите нижние железные крепежи. Чтобы это сделать, необходимо вывернуть короткой головкой несколько болтов.
  8. Снимите фару, потянув ее на себя. Постарайтесь при этом не повредить слой лака, ведь фонарь находится рядом с крылом и бампером.

Передние фары

Самостоятельная замена фары потребует подготовки автомобиля и инструментов. Для работы потребуется:

  • набор гаечных ключей;
  • отвертки;
  • тряпка;
  • перчатки для защиты рук.

Для удобства работы нужно заранее помыть Калину и убрать пространство в гараже. Чтобы заменить фары, требуется демонтировать бампер и открутить несколько крепежных болтов.

Демонтаж

Действия, необходимые, чтобы снять фары:

  1. Открыть крышку капота.
  2. Отключить клемму аккумулятора.
  3. Вытащить клипсы из передней части подкрылка.
  4. Открутить крепеж решетки радиатора и снять ее.
  5. Отщелкнуть все клипсы по контуру бампера и выкрутить саморезы.
  6. Снять бампер, не поцарапав уголки крыльев и фары.
  7. Отключить штекер питания оптики.
  8. Открутить два винта, удерживающие фонарь сверху.
  9. Отвернуть нижние болты фары.
  10. Аккуратно снять деталь.

Ремонт

Для разборки фары Калины потребуется их демонтаж. Выполнить ремонт фары Калины можно с помощью полировки стекла, его замены, промывки внутренних деталей или восстановления отражателя.

Чтобы снять стекло, потребуется:

  1. Демонтировать деталь.
  2. Нагреть фары в коробке с помощью фена.
  3. Оторвать стекло.
  4. Провести все требуемые работы и собрать фонарь с помощью специального герметика.

Чтобы разобрать фару, потребуется несколько часов времени в зависимости от опыта автовладельца. Замена стекол фар Калины улучшит экстерьер и повысит светопропускаемость.

Во время работы важно соблюдать технику безопасности, не оставлять фен без присмотра и использовать перчатки. ПТФ на Калину устанавливаются только на дорогие комплектации

Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле

ПТФ на Калину устанавливаются только на дорогие комплектации. Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле.

Особенности регулировки

Поскольку Лада Калина является представителем бюджетного сегмента, то она оборудована минимумом потребных светотехнических приборов

Здесь внимание акцентируем на головных оптических устройствах. Фары передка позволяют обеспечить водителю достаточную видимость при движении, а также служат для обозначения конкретного авто на дорожном полотне

Корректировка пучка фар Лада Калина выполняется с применением специализированного прибора во время проведения техосмотра. Механики советуют владельцам склоняться к периодической проверке корректности луча и регулировке фар (при потребности) и при необходимости знать, как отрегулировать фары своими руками. Обозначенную процедуру можно осуществить в самостоятельном режиме.

Настройки световых приборов Лада Калина имеют взаимосвязь с состоянием несущих элементов ходовой части, лампами и давлением внутри шин. Перед регулировкой осветительных устройств указанные здесь моменты рекомендуется проверить на предмет исправного состояния и корректности показателя (давление). Если присутствуют отклонения от нормативных значений, то следует немедленно устранить выявленные недочеты. К примеру, параметр давления должен быть одинаков для обеих сторон автомобиля. Потемневшие лампы также потребуется заменить новыми аналогами.

Для регулировки оптики в Лада Калина владельцу понадобятся такие инструменты:

  • картонный лист;
  • пятиметровая рулетка;
  • «шестигранник» (6 мм).

Регулировку следует производить в темном боксе или в соответствующее время суток. Также одним из главных условий является присутствие вертикальной стены. Устанавливаем авто на ровной площадке в пяти метрах от обозначенного сооружения. Корректор настраиваем в нулевую позицию.

Картонный лист потребен для периодического перекрывания луча света фар. Сам регулировочный процесс реализуется посредством шестигранного ключа, имеющего размерность 6 мм. Световой пучок каждой из фар в отдельности сравнивается со специальной схемой. Здесь необходимо добиться корректного направления луча, что позволит водителю не ослеплять движущихся навстречу участников трафика в темный период суток.

Фары на Калину – устройство, регулировка, замена

ВАЗ KalinaРегулировка света фарСветодиодная Led подсветка

Фара является источником направленного освещения на «Ладе 1118». Устанавливается она спереди авто, освещая дорожное покрытие и окружающую местность. Ввиду огромного ассортимента выбора систем освещения, элементы которой можно установить на «Калину», фонари часто выступают предметом замены или доработки. Чтобы произвести замену блок-фары «Калины», стоит для начала рассмотреть ее строение. На этой модели авто производителем устанавливаются 2 блок-фары, снабженные 3 секциями:

  • ближним светом;
  • габаритным, а также дальним светом;
  • поворотниками.

Блок-фара Лады Калина

Когда вы включаете ближний свет, загораются фонари только ближнего света, а когда включаете дальний свет на модели 1118, начинает гореть комплекс ближнего и дальнего освещения мощностью каждый по 55 Вт. На секциях передних указателей имеются прозрачные рассеиватели света. Поворотные фонари мощностью в 21 Вт имеют оранжевое свечение.

Чтобы получить возможность регулировки фар на авто «Лада 1118», комплектация предусматривает корректор фонарей с электромеханическим приводом. В системе регулировки есть устройство, которое устанавливается на приборной панели, а также провод для соединения и электроприводы, предустановленные в фонарях.

Завод, на котором производится «Калина», предусматривает на ней установленные фонари двух производителей:

  • Bosch;
  • Автосвет ЗАО (г. Киржач).

Передняя оптика Калины

Чтобы определить, какая фирма является изготовителем фонарей на модели 1118, вам достаточно произвести внимательный осмотр стекла. Если на стекле есть символы AL, то изготовлен комплекс освещения заводом Bosch. Если материалом для фонарей выступает поликарбонат, в котором отсутствует колпачок лампы ближнего освещения, то такая модель также сделана фирмой Bosch. Однако если в поликарбонатном фонаре есть колпак лампы ближнего света, то сделан он фирмой «Автосвет».

Среди основных причин того, почему требуется снять или осуществить замену системы освещения, выделяют:

  • замену старой комплектующей на новую;
  • необходимость тюнинга или регулировки устройства.

Тюнинг фары на Калину

Порядок демонтажа фонарей

Следует знать, что система фонаря «Лады Калины 1118» состоит из:

  • корпуса;
  • стекол (поликарбоната);
  • лампы;
  • светоотражателя;
  • проводки;
  • заглушки фонаря;
  • декоративных вставок (маски).

Что касается простоты демонтажа и последующей замены фонаря на модели 1118, то процесс обычно предусматривает снятие переднего бампера. После него становятся доступны винты сверху и снизу крепежа освещения. После их демонтажа можно сразу же снять блок-фару, не забыв предварительно демонтировать колодки с проводами.

Демонтаж передней оптики

Однако не у всех автолюбителей есть много времени для замены системы освещения или опыт демонтажа бампера. По этой причине более популярным способом является смена фонаря «Калины» без демонтажа бампера.

Для этого вам понадобится использовать:

  • ключ на 8 и 10;
  • набор отверток (плоских и крестовидных);
  • новый компонент системы освещения.

Набор инструментов

Для того чтобы осуществить регулировку блок-освещения на «Ладе». Вам потребуется выполнить комплекс следующих действий:

  • Снять корпус воздушного фильтра, а также устройство с охлаждающей жидкостью.
  • Убрать заглушку ПТФ, воспользовавшись отверткой.
  • Вывернуть болт на нижнем крепеже компонента освещения, пользуясь ключом на 10. Просунуть руку в отверстие ПТФ.
  • Демонтировать болты, находящиеся на верхнем крепеже компонента блок-фонарей. Они располагаются ближе к радиатору. Использовать ключ на 8.
  • Открутить винт, закрепляющий изделие на крыле авто, используя крестовидную отвертку большого размера.
  • Развернуть блок-фонарь «Лады Калина» так, чтобы отодвинуть ближнюю к радиатору часть поближе к двигателю авто. Эта мера позволит снять с посадочного места нижние крепежи.
  • Демонтировать нижние крепежи фары из железа. Для этого вам понадобится вывернуть пару болтов короткой головкой.

Демонтаж фары на Калине

Снять фонарь авто движением на себя. При этом старайтесь не повредить лакокрасочный слой, так как при демонтаже фонарь будет располагаться максимально близко к бамперу и крылу.

После этого вы сможете установить аналогичное устройство в обратном порядке.

Разборка фонарей

Чтобы разобрать фонари любой марки на «Ладе», вам потребуется:

  • фен (бытовой или промышленный);
  • плоская отвертка;
  • канцелярский нож.

Чтобы отделить стекло или поликарбонат, вам будет нужно отсоединить скобы крепежей материала. После этого нагревайте герметик, удерживающий стекло или поликарбонат, феном. Далее размягченный герметик можно срезать. Это дает возможность отвести стекло плоской отверткой.

Снятие, установка и замена передней фары

В одной из прошлых тем писал о запотевании передней левой фары на своей Калине. Так вот, сегодня решил снять ее и промазать все соединения стекла и корпуса силиконовым герметиком. Поехал на авторынок, взял тюбик американского производства за 80 рублей и занялся ремонтом, о котором в деталях поведаю ниже.

Порядок работы при снятии и установке блока фары на Калине:

  • Если на предыдущих моделях отечественного производства можно было выполнять эту процедуру довольно быстро, то на Калине сначала необходимо будет снять передний бампер. Об этом написал в прошлой статье, так что сначала прочтите это: Снятие и установка переднего бампера.
  • После этого понадобится головка на 13 и вороток, чтобы открутить силовую балку бампера с то стороны, где это необходимо.

Следующим шагом будет откручивание нижних болтов крепления передней фары. Чтобы до них добраться, нужно немного отогнуть балку в сторону и вывинтить два болтика трещоткой с головкой на 8.

Теперь можно приступать к верхним болтам, их тоже два: один под ключ на 8, а второй под крестовую отвертку:

  • И после этого можно отсоединять штекеры питания от передней фары Калины: один из которых отвечает за освещение, а второй за регулировку по высоте пучка света. Штекер электрорегулировки крепится защелкой, которую предварительно необходимо отогнуть.
  • Берем двумя руками за корпус и и вынимаем ее из посадочного места.

Если она нуждается в проклейке, то необходимо нанести по всему периметру стыка стекла и корпуса силиконовый герметик, подождать не меньше часа, пока он высохнет и установить обратно.

В случае замены фары на новую, собираем сразу все в обратном порядке, установив на свои места все провода питания.

Список материалов по этой же теме

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
