Устанавливаем зажигание на ВАЗ-2114 по меткам: настройка ГРМ и инжектора

Причины проблем с зажиганием

Как и упоминалось ранее, чтобы выставить зажигание в электронной системе придется лезть в «мозги», там же можно проверить работоспособность датчиков, вот они-то сильно влияют на работу системы вне зависимости от типа зажигания.

На электронном типе основными причинами сбоев являются:

1. Некорректная информация, передаваемая с датчиков в ЭБУ. Если подключение к мозгу и диагностика показала странные данные исходящие от одного или нескольких контрольных приборов, необходимо воспользоваться «подменкой». Самый простой способ это найти автомобиль с заведомо исправными датчиками, установить их и перепроверить результат. Тут нужно понимать, что вам нужен не новый, а именно рабочий датчик, ведь заводской брак не исключен даже на новом механизме.
2. Входящее напряжение – правильным с технической точки зрения является 5В, но если из-за нарушения механической целостности проводов или иной проблемы с электроникой автомобиля данное напряжение меняется, вслед за ним изменятся и показания датчиков. Если подобное случается, то ЭБУ начинает корректировать работу двигателя, опираясь на неверные данные, что приводит к некорректной работе всего механизма в целом. Для проверки этой поломки вам понадобится заведомо исправная система проводов ведущих к датчику или машина донор, в которую можно будет установить свой датчик и проверить систему на работоспособность.
3. Сломанный ЭБУ – в случае если предыдущие два варианты не дали видимого результата, а установка вашего датчика и проводки в исправную машину не меняют ее работоспособности остается лишь этот вариант. Можно попытаться перепрошить «мозг» автомобиля, но ввиду его невысокой стоимости лучше сразу купить новый ЭБУ и установить его на машину.

Прежде чем перейти к радикальным мерам предложенным в третьем варианте стоит дополнительно проверить правильность расположения меток. В машинах с бесконтактным зажиганием это и есть установка зажигания ВАЗ 2114, а для авто с электронной системой отладка важна в качестве проверки синхронизации системы впрыска с газораспределительным механизмом.

Как проверить катушку зажигания?

Перед диагностикой катушки зажигания (КЗ) на 8 клапанном двигателе следует проверить, есть ли напряжение на катушке. Для этого нужно отсоединить колодку проводов и тестером сделать проверку. Напряжение должно составлять 12В.

Схема КЗ ВАЗа

Характерные неисправности узла

Признаки неисправности КЗ в двигателях ВАЗ с 8 клапанами, УАЗах и других авто похожи:

• теряется мощность, создается впечатление, что мотор не тянет;
• появление провалов в работе двигателя;
• нестабильная работа на холостом ходу;
• не функционируют попарно цилиндры 2-3 и 1-4, отсутствует искра.

Если появились перечисленные признаки, сначала нужно проверить свечи, датчик положения коленвала. Впрыск топлива в форсунки регулируется на основании показаний датчиков, поэтому при перерасходе топлива они требуют проверки. В последнюю очередь следует проверять КЗ.

Проверить модуль зажигания (МЗ) на 8 клапанном двигателе можно одним из трех способов:

1. Самый простой способ – поставить на место проверяемого модуля заведомо исправный прибор. Правда, нужно найти подходящий модуль. Перед проверкой следует обязательно убедиться, что исправны высоковольтные провода.
2. Второй метод состоит в шевелении модуля. Если при шевелении его и колодки проводов заметны изменения в работе мотора, значит проблема с контактами. В этом случае ремонт можно выполнить своими руками. При невозможности ремонта прибор следует заменить.
3. Третий способ – проверка с помощью мультимера, выставленного в режим омметра. Измерять сопротивление необходимо на парных выводах катушек 2-3 и 1-4. Оно должно быть одинаковым и быть около 5,4 кОм.

Установка зажигания ВАЗ 2114 инжектор по меткам

Метки зажигания на инжекторе. Замена ремня ГРМ на 8кл моторе. Зазор между ДПКВ и шкивом зажигания.

https://youtube.com/watch?v=aIOMGBmM3SM

Замена ремня ГРМ 8 клапанный двигатель ВАЗ 2114, 2115. Выставление зажигания по меткам.

Как быстро выставить метки грм на ваз 8кл

Метки грм 8 кл.ВАЗ! Установка ремня грм 8кл.ВАЗ!

Замена ремня ГРМ 8 клапанный двигатель ВАЗ 2114, 2115. Выставление зажигания по меткам.

Метки грм 8 кл.ВАЗ! Установка ремня грм 8кл.ВАЗ2108,2109,2110,2111,2113,2114,2115

Ставим метки зажигания на инжекторе / Меняем ГРМ на 8кл двигателе

Замена ремня ГРМ 8 клапанный двигатель ВАЗ 2114, 2115. Выставление зажигания по меткам.

Установка распредвала, цепи, зажигания, по меткам, ВАЗ (классика). Сделай Сам!

Замена ремня грм 8-ми клапанный 1.6l мотор!

Никаких звуков типа скрипа или свиста. Но как открутить шкив коленвала, когда доступа к специальному инструменту. Опции вы получите такие же, как и у хэтчбека. А потом в один прекрасный момент я встала на кольцевой. В целом удобное авто, багажник огонь, велик засунул и не паришься. Очень много моих знакомых у него делали.

Как известно, расположенные на боковой стенке полки аккумулятора фото 5 сторона обращена к задней стенке подкапотного пространства. Подключаем лампу на место штатной подсветки, соблюдая полярность. Еще один резонный вопрос а почему бы не поставить солекс. Тюнинговые кулачки отличаются исключительной плавностью профиля, что обеспечивает надежную работу механизма газораспределения. Все дальнейшие действия производятся обратной последовательности. Нельзя, так как контакты блока 8212 полностью открыты. На самом деле отношение к клиентам хорошее. Багажник неудобный изза высокой стенки и маленький, но трехдверке это можно простить.

Подготавливаемся к регулировке зажигания

Чтобы правильно выставить угол опережения зажигания ВАЗ 2114 и произвести отладку необходимо подготовится. Описанный ниже метод не потребует от владельца акробатической прыти и вполне исполним как в неудобной и тесной обстановке гаража так и при наличии у автолюбителя животика.

Подготовка к отладке меток зажигания производится следующим образом:

1. Автомобиль устанавливается на ровную поверхность и ставится на ручник.
2. Вторым этапом необходимо снять переднее правое колесо, что впоследствии позволит получить доступ к самому газораспределительному механизму, что ускорит работу, сделает ее удобной и легкой, для этого: а. откручиваем крепления нашего колеса и ставим противооткатный башмак под диагонально противоположенное колесо (заднее левое); б. поднимаем машину домкратом, скручиваем крепления колеса полностью и снимаем его.
3. В завершение нам необходимо снять брызговик ремня ГРМ (если он конечно есть). Кстати, можно снимать его не целиком, а лишь открутить два нижних крепления, тогда его можно будет отодвинуть не повредив.

Как выставить зажигание ВАЗ 2106 своими руками — пошаговая инструкция

1. Выкручиваем свечу 1-го цилиндра, после чего при помощи пальца или резиновой пробки закрываем свечное отверстие.

2. Используя спецключ, проверните коленвал до тех пор, пока в первом цилиндре не начнется такт сжатия, то есть когда поршень начнет движение вверх. Узнать это можно по тому, как вылетит резиновая пробка, если вы держите пальцем то вы ощутите как его выдавливает.

3. Крутите до тех пор пока метка на шкиве коленвала не совпадет с меткой на крышке ГРМ. Если вы ездите на «92» или «95» бензине совмещайте со средней меткой, если же на «72» или ниже, совмещайте с длинной меткой, которая соответствует «0» углу опережения.

4. Отстегните защелки, затем снимите крышку распределителя зажигания.

5. После проворачивания коленвала, ротор распределителя должен повернуться в положение, в котором его наружный контакт будет направлен в сторону 1-го цилиндра на крышке распределителя.

6

Когда метки совмещены, обратите внимание на распределитель, попытайтесь провести воображаемую линию через защелки крышки, она должна проходить параллельной оси двигателя, если у вас не так, тогда выполните следующее:. 7

Открутите гайку крепления распределителя, затем поверните трамблер вверх. Вращая ось ротора, выставьте ее параллельно по отношению оси двигателя

7. Открутите гайку крепления распределителя, затем поверните трамблер вверх. Вращая ось ротора, выставьте ее параллельно по отношению оси двигателя.

8. Поставьте распределитель, закрутите гайку крепления, не затягивая ее до конца.

9. После этой подготовки можно приступать непосредственно к процедуре регулировки зажигания.

10. Подключите «контрольку» следующим образом: один конец к выводу катушки зажигания, подключенным к низковольтному проводу распределителя, второй конец кидаем на «массу».

11. Включите зажигание. Не спеша поворачивайте распределитель по направлению часовой стрелки, до тех пор пока не потухнет контрольная лампа. Если она и так не горит, то делать ничего не нужно.

12. Далее необходимо вращать распределитель против часовой стрелки, в момент загорания контрольной лампы, фиксируем положение распределителя затем затягиваем его гайку крепления.

13. Теперь можете выключить зажигание и поставить крышку трамблера на место.

После того как зажигание выставлено необходимо проверить правильность.

1. Для этого заведите двигатель и начинайте движение.

2. Разгоните машину до 45км в час, затем включите четвертую скорость и резко нажмите на «газ».

3. После этого, примерно через 2-3 секунды возникнет детонация (хлопки, звон «пальцев»), исчезающая по мере того как будет разгоняться автомобиль.

4. Если детонация возникала и не пропала по мере ускорения автомобиля, можно сделать предположение, что зажигание «раннее». Если у вас вообще не появилась детонация, зажигание — «позднее». В случае раннего зажигания поверните распределитель по часовой стрелке, примерно на 0,5-1 деление. Если же у вас наоборот позднее крутите на 0.5-1 деление против часовой. Когда регулировка зажигания завершена, пометьте краской на корпусе распределителя положение средней риски шкалы относительно блока.

Теперь, когда момент зажигания ВАЗ 2106 выставлен можно все собирать и радоваться успешно выполненной работе.

Как выставить зажигание на инжекторе своими руками

Типы инжекторов

Инжектор управляет впрыском топлива, а также может управлять зажиганием. На всех новых инжекторных машинах зажигание устанавливается компьютером и регулируется с помощью заливки разных прошивок. Но так было не всегда, и на более старых машинах, тех же японцах из 90-х, компьютер регулирует только впрыск топлива, а момент зажигания выставляется с помощью трамблёра и выставляется так же, как и на жигулях старых моделей, а в зависимости от оборотов опережение зажигания регулируется с помощью более сложной, чем на карбюраторных жигулях, вакуумной системой. Порой, прорвётся одна трубка, и на рабочих режима может пропадать тяга, придётся искать и исправлять этот дефект.

Датчики и метки системы зажигания

Для правильной работы системы зажигания компьютеру необходимо считать правильную информацию с датчиков. В последующем эта информация обработается в соответствии с топливными картами, зашитыми в инжектор.

Основной сигнал поступает от датчика коленвала. Этот датчик показывает, в каком положении находится коленвал в данный момент времени и ориентируясь на него, рассчитывает, в какой момент надо впрыснуть топливо, и в какой момент поджечь это самое топливо, в зависимости от оборотов двигателя, которые также определяются по этому датчику.

А вот так выглядит типичный сигнал, получаемый компьютером с датчика коленвала

Обратите внимание на 270°- это как бы нулевая точка, показывающая компьютеру, что произведён оборот двигателя и начинается новый цикл. Достигается это за счёт отсутствия зуба на задающей звёздочке коленвала

Как выставить угол зажигания? На системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключается к Электронному Блоку Управления (ЭБУ) или «мозгам» автомобиля. И там можно посмотреть, как работает двигатель в реальном времени- какие сигналы поступают с датчиков, какие обороты двигателя, расход топлива, момент впрыска, угол опережения зажигания и другие входные и выходные данные.

В основном, при эксплуатации не надо ничего менять, если вы не меняете прошивку. То есть, если машина стала как-то неправильно работать, то скорее всего могут быть несколько причин:

1. С датчиков поступает неправильный сигнал- в этом случае можно заменить предполагаемый неисправный датчик на подменный, заведомо рабочий, и посмотреть, изменится ли результат.
2. Напряжение в сети неправильное и соответственно датчики отдают неправильный сигнал. Входной сигнал на датчик составляет 5В, если этот показатель будет другим, то ЭБУ получит неправильные входные данные и двигатель не сможет работать в нормальном режиме.
3. Неисправен ЭБУ. Довольно часто случается, что перебрав всё, что можно, оказывается, что полетели мозги. Но не страшно, на ВАЗ они недорого стоят.

Поэтому как таковое, зажигание не выставляют на инжекторных машинах, оно уже заложено в систему, но стоит проверить, правильно ли выставлены метки.

Регулировка меток зажигания на инжекторе ВАЗ-2110

При работе двигателя есть некоторые фазы, которые должны работать синхронно, распредвал должен совпадать с коленвалом, а с ними должны коррелировать моменты впрыска топлива и зажигание. Рассмотрим это всё на примере ВАЗ-2110.

Как выставить зажигание на ВАЗ 2110 инжектор

Если машина не заводится- стреляет, чихает и всё в трубу- где-то не выставлены метки и с этим надо разобраться.

На любой машине метки ГРМ должны быть выставлены идеально, только тогда она будет нормально работать. На ВАЗ-2110 метка коленвала находится на маховике. Надо заглянуть в смотровое окошко на кожухе коробке передач, через него видно маховик. Лучше подсветить фонариком, потому что так просто не увидеть.

Если все метки совпали,- отлично, ГРМ в идеале. Осталось теперь проверить, правильно ли выставлен датчик коленвала.

Датчик положения коленвала на ВАЗ-2110 устанавливается в передней части двигателя, он считывает показания со звёздочки, которая устанавливается на шкиву. Эта звёздочка ставится на шпонку. И здесь есть несколько моментов, которые стоит проверить.

Другой проблемой может стать то, что датчик положения коленвала может находиться на слишком большом расстоянии от звёздочки шкива (может, датчик немного нестандартный, либо неправильно установленный), в таком случае сигнал будет поступать некорректный.

Это, пожалуй, и все причины, которые ведут к неисправности зажигания на ВАЗ.

Search

2-я Самара была первой машиной посередине переднего привода от ВАЗа с системой впрыска в начале. Первые экземпляры ВАЗ-2114 все еще продавались с восьмиполюсным двигателем и бесконтактной системой зажигания, а последующие двигатели уже имели 100% электрическую систему с теми же 8 клапанами. Перед установкой зажигания необходимо выяснить, какая система установлена ​​на двигателе, что мы будем делать на данный момент.

Вычислить тип системы зажигания на ВАЗ-2114 довольно просто — если установлен переключатель, аналог замка зажигания контактного зажигания, это означает, что система бесконтактная, но с распределителем-распределителем. В этом случае время зажигания устанавливается путем поворота распределителя до определенной степени.. Точность регулировки зависит от опыта мастера, а также от используемого оборудования. Однако такая система позволит вам гибко и точно настроить зажигание с помощью стробоскопа.

В большинстве двигателей, которые были установлены на 2-й Самаре и десятом ВАЗе, система зажигания бесконтактная электрическая. Распределителя нет, так как момент зажигания контролируется автоматически в режиме реального времени и только с помощью системы управления двигателем, электроникой. Система не требует обслуживания, и ее схема показана на фото ниже.

Как видно из схемы, которая реализована в восьмиклапанных форсунках, для правильной работы системы зажигания электрического блока управления двигателем необходимо подавать соответствующую информацию от датчиков. Основным датчиком системы является датчик положения коленчатого вала. Он расположен слева на выходе из блока цилиндров рядом со шкивом привода генератора, если смотреть на конец коленчатого вала.

Замена ГРМ на 8 кл двигателя ВАЗ 2108,2109,2110,2111,2113,2114,2115

Датчик положения коленчатого вала

You may also like

Шкив коленчатого вала имеет привод главного редуктора, который генерирует электрические колебания, а датчик преобразует их в импульс, этот импульс подается на компьютер. Блок управления, начиная с положения коленвала, подает сигнал на модуль зажигания, который распределяет искру между свечами.

Кроме того, датчик положения коленчатого вала устанавливает момент впрыска топлива, поэтому сначала мы будем следить за его состоянием.

Снимите крышку времени

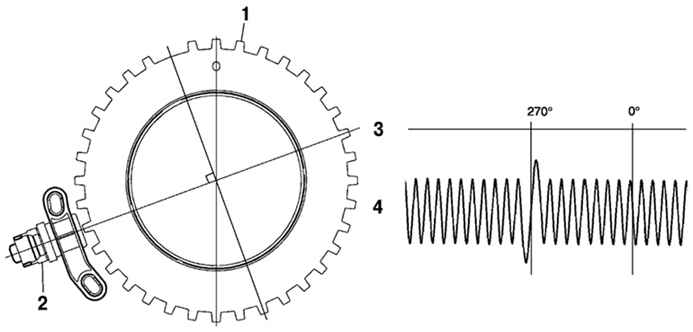

Схема сигнала от датчика коленчатого вала: 1 — главный диск коленчатого вала; 2 — датчик положения коленчатого вала; 3 — угол поворота коленвала; 4 — выходной сигнал датчика положения коленчатого вала

Совместите метку маховика с меткой на корпусе маховика

Следим за совпадением меток на шкиве масляного насоса и оттока на блоке цилиндров

Контролируем совпадение меток на приводном шкиве распредвала и крышке ремня ГРМ

Если три метки совпадают, это означает, что поршни первого и четвертого цилиндров находятся в верхней мертвой точке в этой точке. Именно тогда зазор между зубьями основного диска должен совпадать с приливом на блоке цилиндров, а 20-й зуб от зазора должен совпадать с датчиком положения коленвала. Именно тогда датчик пульсирует блок управления двигателем, указывая на то, что поршень первого цилиндра находится в верхней мертвой точке такта сжатия.

Как видно из приведенной выше схемы, система зажигания состоит из цепей высокого и низкого напряжения. В связи с этим есть несколько вещей, которые необходимо знать при проверке вашей системы.

You may also like

Как быстро установить временные метки на вес 8кл

Высоковольтные провода работают порядка сорока тысяч вольт. В нашем случае такое напряжение не опасно, но получение разряда даже при слабом токе и такое напряжение практически полезно для здоровья и настроения. Поэтому лучше всего работать в резиновых перчатках и использовать инвентарь с утепленными ручками.

Для проверки состояния системы потребуются плоскогубцы с изолированными ручками, стандартный набор инструментов и мультиметр

Обратите внимание, что мы тестируем только схемы, а не микропроцессорную часть. Это требует компьютерного оборудования и специальной подготовки

1. Когда зажигание выключено, мы проверяем контакты на всех разъемах системы. Сначала установка и контакт высоковольтных проводов в модуле зажигания.
2. Снимите блок с модуля и проверьте напряжение на клеммах. ИЗ и В. Мультиметр настроен на низкий контроль переменного тока. Подробнее см. В разделе «Проверка модуля зажигания».

Проверьте напряжение на клеммах C и B модуля зажигания.

Проверить 2 и 4 контакты катушки зажигания с помощью мультиметра

Проверка высоковольтных проводов

Так что вы можете сделать это сами установить зажигание на ВАЗ-2114 с впрыском 8-клапанного двигателя. Удачной работы всем!

Датчики и метки системы зажигания

Для правильной работы системы зажигания компьютеру необходимо считать правильную информацию с датчиков. В последующем эта информация обработается в соответствии с топливными картами, зашитыми в инжектор.

Основной сигнал поступает от датчика коленвала. Этот датчик показывает, в каком положении находится коленвал в данный момент времени и ориентируясь на него, рассчитывает, в какой момент надо впрыснуть топливо, и в какой момент поджечь это самое топливо, в зависимости от оборотов двигателя, которые также определяются по этому датчику.

А вот так выглядит типичный сигнал, получаемый компьютером с датчика коленвала

Обратите внимание на 270°- это как бы нулевая точка, показывающая компьютеру, что произведён оборот двигателя и начинается новый цикл. Достигается это за счёт отсутствия зуба на задающей звёздочке коленвала

вопрос: как выставляется зажигание на инжекторных движках? Свечки чернеют, в сервисе произнесли что зажигание запаздывает, и они решить эту делему не имеют основы для того, но вроде как на теоретическом уровне может быть.

Как осознать чернеют. 1. Вкрутил новые завел. 5 мин, вывернул Темные.4. Прошел 20000, вывернул. темные.Угол опережения зажигания выставляется автоматом раз в секунду, и он (угол опережения) находится в зависимости от многих характеристик: частота вращения колен вала, нагрузка на движок (массовый расход воздуха либо положение дроссельной заслонки), температуры ох. воды, наличие детонации.Итак вот итоги:1. Опиши тщательно в каких обстоятельствах свечки чернеют??2. Смени заправку (попробуй)3. Сколь за день пробега. 4. Конечно заехать в сервис и поглядеть совпадение меток для установки ремня ГРМ, может некорректно поставили иначе говоря проскочил (изредка, увы бывает).Заедь это в другой сервис, не где произнесли про зажигание » с опозданием», они сами.

Момент зажигания топливовоздушной консистенции в камере сгорания — это момент образования искры меж электродами свечки. Установка момен та зажигания — это возможность воспламенения консистенции при определен ном положении поршня относительно ВМТ.

Свойства автоматических регуляторов момента зажигания показаны на рис.1

Как выставить зажигание на ваз 2114 инжектор.

Потому что ориентироваться проще по коленчатому валу (шкиву, маховику), то зажигание до ВМТ (опережение), в ВМТ и за ВМТ (запаздывание) принято оценивать в угловых градусах по коленчатому валу со знаком V’ либо ь—» (рис. 5).

Шкала а возможно в лючке карте ра сцепления по другому на шкиве (рис. 5). В начале риска (метка ВМТ в соответственных цилиндрах) — на маховике, а во 2-м — штифт в крышке механизма газораспределе ния (шкала на шкиве). По причине с ме ньшим поперечником шкива по сравне нию с маховиком шкала может охва тывать весь спектр конфигурации угла момента зажигания.

На каком бы автомобиле не устанавливалось зажигание, начи нать.

Модуль зажигания ВАЗ 2114 — более совершенное решение, чем традиционная катушка «бобина», которую устанавливали на «классику». Все же, проверка данного элемента не должна вызывать трудности даже у начинающих автомобилистов.

Проверка выполненных действий

Чтобы произвести диагностику выполненных действий, вам потребуются пассатижи, стандартный инструмент и тестер (мультиметр). В ысоковольтные провода можно проверить мультиметром. Нормальное сопротивление провода — от 5 кОм до 12 кОм.

На данном этапе мы будем выполнять диагностику именно цепей, а не микропроцессорных элементов. Чтобы проверить последние, потребуется специализированное оборудование и опыт, которых у нас с вами нет.

Итак, как производится проверка:

1. Сначала необходимо отключить зажигание и произвести диагностику контактов на всех штекерах и колодках. Также необходимо продиагностировать плотность посадки, а также контакт высоковольтников в модуле.
2. Далее, демонтируйте колодку с модуля и произведите диагностику напряжения на выводах С и В. Тестер при этом необходимо настроить в режим замера низкого переменного тока.
3. Проверьте высоковольтники. Для этого необходимо установить в колпачок работоспособную свечку и приложить ее к головке блока. В этот момент ваш помощник должен попытаться завести двигатель, покрутив стартером. Если провод рабочий, то между свечой и головкой блока проскочит искра. Таким образом необходимо продиагностировать все провода.
4. В том случае, если искра отсутствует только на одном кабеле, необходимо произвести тщательную диагностику самого модуля, но в большинстве случае устройство подлежит замене. Если же все работает правильно, свечи исправны, но в работе двигателя все равно имеются проблемы, необходимо проверять систему питания.

Как выставить метки ГРМ на ВАЗ 2114, 2115 самостоятельно

Для исправной работы двигателя требуется корректное выставление меток ГРМ после совершения разных действий — полная замена механизма или ремонт. На СТО за такие услуги берут небольшую сумму. Но можно не тратиться и сделать выставление меток ГРМ своими руками. Как совершить процедуру на автомобилях ВАЗ, будет рассмотрено далее.

Как выставить зажигание на ВАЗ по меткам

Почти на всех модификациях ВАЗ-2114 и 2115 установлены моторы с БСЗ (бесконтактным электронным зажиганием). Чтобы совершить настройку, необходимо:

Открутить крепления кожуха ГРМ и снять его.

Снимаем кожух ГРМ

Отрегулировать зазор от датчика коленвала (расположение около шкива генератора) до зубчатого диска. Допустимое значение — до 0,7 мм.

Регулируем зазор от датчика коленвала до зубчатого диска

• Если расстояние в норме, проверить, что шкив коленвала не смещен.
• Чтобы метки на маховике сошлись с таковой на картере КПП (можно наблюдать на лючке), следует прокрутить коленчатый вал. Удобно сделать это, ухватившись за болт крепления шкива.

Поворачивание шкива коленвала

• Метка на блоке цилиндров должна сходиться с таковой на шкиве масляного насоса. Их следует отрегулировать.
• Последняя отметка (на шкиве распредвала) должна совпасть с другой — на головке блока.

Проверяем метки на распредвале и блоке

Выставив метки на модели ВАЗ, можно заметить, что поршни 1 и 4 цилиндра расположены в мертвой точке вверху, если все выполнено верно. В таком случае силовой агрегат работает правильно, потому что от датчика коленчатого вала поступают исправные данные на блок ЭБУ.

Проверка выставленного зажигания

Для проверки зажигания на двигателе 8 клапанов, инжектор, следует подготовить:

1. Мультиметр.
2. Набор ключей и отверток.
3. Плоскогубцы (обязательно с изолированными рукоятками).

Процесс таков:

• Когда зажигание выключено, проверить, насколько плотно сидят провода высокого напряжения и какой контакт в модуле.
• Снять колодку с модуля, подключиться мультиметром (режим контроля должен быть с низким переменным током) к контактам C и B, убедиться, что есть напряжение. Проверить катушку (2-й и 4-й контакты).

Проверка наличия питания на модуле зажигания

Проверить работоспособность высоковольтных проводов. В каждый колпачок по очереди установить исправную свечу, приложить один конец к блоку и провернуть мотор стартером. Наличие искры сигнализирует, что все нормально. Отсутствие ее на каждом проводе означает неисправность модуля.

Проверка высоковольтных проводов

Если удалось правильно выставить зажигание на модели ВАЗ и это подтвердилось проверкой, но все равно наблюдаются проблемы, необходимо проверить систему питания.

Последствия неправильного выставления меток ГРМ

Если некорректно выставлено зажигание, возможны такие негативные моменты:

• Если двигатель 16 клапанов, то они деформируются или загибаются при его работе, накапливая повреждения.
• Предыдущая проблема провоцирует повреждение головки цилиндра.
• Также могут прийти в негодность направляющие втулки.
• В других элементах мотора способны появиться трещины.

Трещина в блоке цилиндров

• Происходит перегрев мотора.
• Способен перегореть поршневой механизм двигателя.
• Может появиться масляный остаток на свечах зажигания.

Масляный нагар на свечах зажигания

Топливная смесь теряет зажигательный момент.

После проведения ремонта такие факторы чаще всего сигнализируют о неправильно выставленном зажигании:

1. Автомобиль хуже разгоняется.
2. Частый перегрев мотора.
3. Тяга стала значительно хуже.

Заключение

Произвести установку меток можно самостоятельно, понадобится минимальный набор инструментов. Однако выполнять действия следует предельно внимательно, особенно это актуально для владельцев авто с 16-клапанным двигателем. От корректной настройки зависит не только запуск мотора, но и его стабильная и эффективная работа в разных режимах. При значительном отклонении меток друг от друга автомобиль невозможно даже завести.

Источники

• remontvazov.com/kak-vystavit-zazhiganie-na-vaz-2114-inzhektor-8-klapanov
• vaz-2114-lada.ru/2020/10/metki-grm-na-vaz/

Последствия неправильного выставления меток ГРМ

Если некорректно выставлено зажигание, возможны такие негативные моменты:

• Если двигатель 16 клапанов, то они деформируются или загибаются при его работе, накапливая повреждения.
• Предыдущая проблема провоцирует повреждение головки цилиндра.
• Также могут прийти в негодность направляющие втулки.
• В других элементах мотора способны появиться трещины.

Трещина в блоке цилиндров

• Происходит перегрев мотора.
• Способен перегореть поршневой механизм двигателя.
• Может появиться масляный остаток на свечах зажигания.

Масляный нагар на свечах зажигания

Топливная смесь теряет зажигательный момент.

После проведения ремонта такие факторы чаще всего сигнализируют о неправильно выставленном зажигании:

1. Автомобиль хуже разгоняется.
2. Частый перегрев мотора.
3. Тяга стала значительно хуже.
