Установка газового оборудования на автомобиль – как это сделать?

Во сколько обойдётся ГБО?

Стоимость газобаллонного оборудования на авто зависит от комплекта. В него входят:

  • электронный блок управления;
  • редуктор;
  • баллон;
  • заправочное устройство;
  • мультиклапан;
  • фильтр;
  • форсунки;
  • магистрали;
  • кнопка переключения.

К каждому двигателю подбирается комплект либо от одного производителя, либо сборный. Например: ЭБУ от Stag, а редуктор, баллон и инжектор — от Lovato.

На цену ГБО влияет не только его компоновка, но и вид баллона. Он может быть цилиндрической формы — устанавливается в багажник, или тороидальной — для монтажа в нишу вместо запасного колеса. Последний обходится дороже.

Чем мощнее и сложнее двигатель, тем дороже обойдётся ГБО. Цена оборудования — от 11 тыс. рублей.

ГБО 3 поколения

ГБО третьего поколения отличается от аналогов первого и второго поколений системой подачи газа. В данном варианте, система впрыскивает газ во впускной коллектор, который очень близко расположен к впускному клапану, каждого из цилиндров. Между редуктором и штуцерами (во впускном коллекторе), установлен дозатор с шаговым механизмом, благодаря которому, во впускной коллектор поступает определённая порция газа.

При помощи управления, которое осуществляется электронным блоком, производится переключение режимов и поддержка правильной пропорции газа и воздуха.

Газовое оборудование третьего поколения обходится без составленной топливной карты и вычислительной мощности, которые присущи бензиновому контролеру. Это оборудование создаёт собственную топливную карту. Благодаря небольшой скорости реакции, ГБО корректирует необходимый состав смеси. Для карбюраторных машин, схема ГБО третьего поколения имеет такой вид: устройство для заправки — мультиклапан — баллон — электроклапан — редуктор — газовые штуцера — форсунки — электрический блок управления — переключатель газ-бензин.

Мультиклапан расположен непосредственно в баллоне и оборудован механизмами, которые имеют следующие предназначения:

  • заполнение бака во время заправки;
  • контроль за уровнем газа и его наполнением в баллон, не превышающее восьмидесяти процентов;
  • контроль за подачей газа (в ручном и автоматическом режиме);

Что касается баллона, то он изготавливается из трёх-четырёх миллиметровой стали, прошедшей термообработку. В большинстве случаев, форма баллонов имеет вид цилиндра, но иногда, они выглядят тороидально. Такая конструктивная особенность, позволяет располагать баллоны с максимальной экономией пространства.

Основная задача электроклапана заключается в подаче газа к редуктору. Его положение фиксируется в большинстве случаев, в закрытом состоянии.

Функция редуктора — это преобразование состояния газа. Точнее сказать, редуктор, переводит газ из сжиженного состояния в жидкое. Разновидность редуктора, целиком и полностью, зависит от мощности двигателя автомобиля.

Форсунки представляют собой электромеханическое устройство с отверстиями установленного диаметра.

Управлять этими форсунками, дано электрическому блоку управления. Он находится между штатным блоком и бензиновыми форсунками. Его функция полагается в том, что он должен отключать подачу импульсов от бензиновых форсунок, принимать импульсы от двигательного блока управления, корректировать их и переправлять к газовым форсункам.

Относительно последнего пункта схемы — переключателя газ-бензин, то он, соответственно, выполняет свою непосредственную работу. А именно, переключает двигатель на потребление то одного вида топлива, то другого. В случае остановки мотора, в автоматическом режиме, прекращается подача газа. Данный переключатель может устанавливаться в любом месте, которое будет удобно для владельца автомобиля.

Установку ГБО 3 поколения в Нижнем Новгороде и любом другом регионе России произведут специалисты нашей компании Мир Газа.

Установка газового оборудования на автомобиль

Необходимо зайти на сайт союза предприятий газомоторной отрасли в раздел экспертиз https://spgo.su/catalog/ — и заполнить анкету. Чтобы никуда не ехать, нам надо сделать следующее.

Дальнейшая последовательность действий расписана на сайте экспертиз. Цена вопроса 2.500 рублей. Плюс может быть небольшая комиссия, в зависимость от способа оплаты.

Через некоторое время вам приходит техническая экспертиза. Затем вам надо будет выбрать сервис, в котором вы будете ставить газобаллонное оборудование. И едите на установку.

Процесс установки ГБО на авто

  • Установка газового редуктора;
  • Клапан для обслуживания подачи газа;
  • Фильтр тонкой очистки;
  • Блок управления работой газового оборудования;
  • Предохранители;
  • Новые форсунки на двигатель;

Стоимость установки газового оборудования

Цена установки зависит от вашего автомобиля. На нашем примере и шести цилиндровом двигателе она нам обошлась в 57.900 рублей. Если у вас четырехцилиндровый двигатель, то цена стартует примерно от 30.000 рублей. Если у вас восьмицилиндровый и даже больше двигатель, цена будет больше.

После установки ГБО, сервис выдаст вам комплект документов. Затем обязательно пройти техосмотр, даже если машина только из салона. Его можно получить, не выходя из дома. Просто перейдите на эту страницу и свяжитесь с менеджером, она вам обязательно поможет. С этим комплектом документов вы регистрируетесь на сайте ГИБДД и приезжаете к назначенному времени в МРЭО. Оплачиваете госпошлину в 800 рублей и получаете на руки все необходимые регистрационные документы.

Все затраты на регистрацию ГБО не составят более 4.000 рублей.

Делаем с умом и по букве закона

Напоминаю, что в 2016—2017 году были введены некоторые новшества касательно использования газового оборудования на легковой машине. Потому предлагаю вам совершенно бесплатно узнать, что говорит закон, какие действуют правила и как получить желанное разрешение на монтаж ГБО в свой автомобиль.

Схема получения разрешения выглядит примерно следующим образом.

  1. Получите заявление с подписью в ГИБДД (можно в любом отделении) относительно внесений изменений в конструктивные особенности вашего транспортного средства. Есть специальная форма, которую вы легко найдете.
  2. Первая проверка. В общей сложности новый закон предусматривает две проверки. Первая предназначена для того, чтобы путем технической экспертизы установить, можно ли на конкретно ваш автомобиль монтировать ГБО, то есть вносить конструктивные изменения.
  3. Если машина соответствует нормам, требованиям безопасности и действующему закону, вы получаете разрешение. С ним уже можно ставить ГБО.
  4. В ГИБДД вам не будут проводить техническую экспертизу. Здесь вы можете лишь получить само разрешение. А вот заключение выдает специальная организация. В СПб, в Казани, в Перми, в Рязани или в Тольятти, а также в таких городах как Москва, Нижний Новгород, Самара, Краснодар, Воронеж, Барнаул и Калининград можно найти соответствующие официальные ведомства.
  5. Получив после экспертизы одобрение, с ним вы идете в ГИБДД. И вот долгожданное разрешение у вас в руках.
  6. Далее следуйте в компанию, занимающуюся установкой газового оборудования. После монтажа фирма обязательно выдает сертификаты и заявление-декларацию со всеми данными, штампами и подписями.
  7. Возвращаемся в организацию, где проводили экспертизу для допущения установки ГБО. Здесь вам выдают акт о том, что внесенные изменения соответствуют актуальным требованиям и законам.
  8. Последний пункт назначения — это ГИБДД, где все начиналось. Вместе с пакетом документов и разрешений вам вносят в свидетельство изменения, сообщающие о том, что установка ГБО была произведена законно и никаких претензий к вашему транспортному средству быть не может.

Конечно, сделать все своими руками, собрать документы, выстоять очереди и договориться с людьми — задача трудоемкая и требующая достаточно много времени. Но таковы правила, против которых не попрешь.

Да, вы можете установить ГБО где-то в гаражном кооперативе, где умелые мастера сделают все за пару дней и за несколько сотен долларов. Но при первой же остановке сотрудником ГИБДД у нас начнутся серьезные проблемы. Не пытайтесь заполучить все бесплатно и за считанные часы.

Монтаж ГБО — это серьезное и ответственное мероприятие, требующее действовать строго в рамках закона.

Касательно того, сколько стоит монтаж и какова цена самого комплекта ГБО со всеми составляющими, сказать однозначно не могу. Некоторые установки стоят по 1-3 тысячи долларов. И это без работы. Бесплатно монтировать никто не собирается, потому придется запастись еще как минимум несколькими сотнями условных единиц.

Есть и компании, предлагающие установку в рассрочку. Вариант неплохой для тех, кто хочет поставить газ здесь и сейчас, но не располагает полной соответствующей суммой.

Преимущества установки ГБО

Экономия на топливе. Да, расход газа по сравнению с бензином выше на 10-15%, но за счёт двукратной разницы в стоимости при больших ежегодных пробегах получится значительно сэкономить.

Посчитать экономическую выгоду от перевода автомобиля на газ из расчёта на 1 км пути можно по формуле (Х * (Y₁ — 1,2 * У₂)) / 100, где

  • Х — топливный расход машины, литрs бензина на 100 км пути
  • Y₁ — цена литра бензина
  • У₂ — цена литра сжиженного газа
  • 1,1 — повышающий коэффициент, ведь расход газа будет в среднем на 10-20% выше, чем бензина

Разделив стоимость установки ГБО на полученную экономию с километра пути, получим срок окупаемости оборудования из расчёта пробега автомобиля.

Пример. Машина Андрея потребляет 14 литров АИ-95 на 100 км пути. Литр бензина стоит $0.77, литр пропана $0.42. С установкой ГБО Андрей сэкономит (14 * (0.77 — 1,2 * 0.42)) / 100 = $0,037 на 1 километр пути. Если Андрей поставит ГБО 4 поколения европейского производства ориентировочной стоимостью $750, окупаемость ГБО наступит через ($750 / $0,037) 20,27 тыс. км. Это примерный пробег авто за год.

Вместе с тем при расчёте окупаемости ГБО важно учесть и затраты на бензин, который мотор будет потреблять для запуска и прогрева, а также в режиме максимальных нагрузок. Плюс траты на обслуживание ГБО: замена фильтров раз в 20 тыс

км (фильтр жидкой фазы) и 10 тыс. км (фильтр паровой фазы). Плюс единоразовая оплата внесения изменений в техпаспорт при оформлении газобалонного оборудования.

В свою очередь, установка ГБО позволит экономить на замене моторного масла, масляного и топливного фильтра из-за увеличения интервала обслуживания в полтора-два раза. Срок службы свечей зажигания увеличивается с установкой ГБО тоже.

Запас хода на одной заправке. За счёт параллельного использования газа и бензина суммарный пробег на одной заправке возрастает вдвое. Солидный запас хода пригодится в дальней дороге и позволит не заправляться в провинции или соседних странах.

Безотказность запуска двигателя. Даже если умер бензонасос, автомобиль с ГБО запустится. Бензонасос часто отказывает внезапно — и владелец остаётся без колёс. Но если машина переведена на газ, можно прогреть редуктор горячей водой и запустить двигатель на газе — этого хватит, чтобы добраться до сервиса своим ходом.

Экологичность. Использование газа в качестве топлива снижает уровень вредных выбросов в атмосферу. Газ экологичнее бензина в три раза, не содержит серы и присадок, как ДТ. По уровню токсичности ниже газа только электромоторы и водородные двигатели. Экологичность автомобилей ценится в Европе. Ограничения на въезд в определённые районы транспорта на «т «тяжёлом» топливе не страшны автомобилям с ГБО.

Увеличение ресурса двигателя. Октановое число газа выше — порядка 110, он горит дольше и равномернее, чем бензин. Это значит, что ударные нагрузки на ЦПГ ниже, детонация в камере сгорания исключена. Износ деталей мотора с ГБО меньше на 30-45% по сравнению с бензиновым. Владельцы автомобилей на газу отмечают более мягкую плавную работу двигателя, снижение шума и вибраций. Пропан-бутан подаётся в камеру сгорания в оптимальном газообразном состоянии и более равномерно смешивается с воздухом. За счёт этого детали ЦПГ испытывают меньшую нагрузку, а на стенках цилиндров не остаётся отложений и нагара. Моторное масло на «газовых» автомобилях чище, служит дольше. Защитная смазочная плёнка не смывается со стенок цилиндров, как это происходит с бензином.

Порядок действий до установки газового оборудования

Прежде чем начать установку оборудования на свой автомобиль, Вам необходимо получить для этого разрешение. Порядок регистрации ГБО в ГИБДД в 2022 году следующий:

1Пройдите предварительную техническую экспертизу.

Установка ГБО с регистрацией в ГИБДД требует проведения двух проверок: до и после установки.

П. 75 гл. 4 раздела V технического регламента Таможенного союза 018/2011 “О безопасности колесных транспортных средств”

Предварительная проверка необходима, чтобы удостовериться, что на данном автомобиле возможна установка газовой системы. Проверка по завершению установки необходима, чтобы установить соответствие автомобиля требованиям техники безопасности.

Проверка не обязательна для автомобилей, установка газа на которые предусмотрена изготовителем, согласно п. 77 гл. 4 раздела V ТР ТС 018/2011.

2Получите разрешение на установку оборудования в ГИБДД.

Составьте заявление на внесение изменений в конструкцию ТС по бланку из приложения № 1 из письма МВД России от 20 ноября 2015 г. № 13/5-8230.

Возьмите с собой заявление и предварительное заключение о возможности установки оборудования и обратитесь в любое отделение технического надзора ГИБДД.

Разъяснения по регистрации газового оборудования в ГИБДД

В случае, когда в ПТС нет отметок о возможности установки ГБО, регистрация необходима. По ПДД управлять автомобилем с установленным ГБО, на которое не было получено разрешение от ГИБДД, запрещено.

В конструкцию транспортного средства внесены изменения без разрешения Государственной инспекции безопасности дорожного движения Министерства внутренних дел Российской Федерации или иных органов, определяемых Правительством Российской Федерации.

П. 7.18 ПДД.

Собственник авто по обязан изменить регистрационные данные на авто после установки ГБО в течение 10 дней.

Собственники транспортных средств… обязаны в установленном порядке зарегистрировать их или изменить регистрационные данные в течение срока действия регистрационного знака “ТРАНЗИТ” или в течение 10 суток после приобретения, таможенного оформления, снятия с регистрационного учета транспортных средств, замены номерных агрегатов или возникновения иных обстоятельств, потребовавших изменения регистрационных данных.

П. 4 приказа МВД N 1001.

Юридическая консультация
Получите квалифицированную помощь прямо сейчас! Наши адвокаты проконсультируют вас по любым вопросам вне очереди!

Получить консультацию

Настройка оборудования

В качестве примера рассмотрим вариант настройки популярного редуктора фирмы Tomasetto (Томасетто АТ-07 электронный). Регулировка редукторов Lovato (Ловато) 2 поколения и его полных аналогов, таких как Atiker (Атикер) и Torelli (Торелли) выполняется в аналогичном порядке.

Для того, чтобы отрегулировать газовое оборудование второго поколения своими руками, требуется прогреть двигатель до рабочей температуры на бензине, перейти на газ и заглушить мотор. С этого момента разделим варианты настройки для разных типов двигателей.

Правильная регулировка ГБО 2 поколения на карбюраторе своими руками

С помощью плоской отвертки завернуть винты редуктора и дозатора до упора (без особых усилий), а затем выкрутить:чувствительности мембраны 2-3 оборота;
«винт жадности» первой камеры до полного открытия, второй на 1 оборот.
Завести мотор на газу. Постепенно закручивая винт чувствительности, найти момент падения оборотов на бедной смеси

Внимание! Падение может быть, когда смесь обогащённая. Поэтому если при выкручивании винта происходит рост оборотов, а далее опять падение, значит, это есть работа на богатой смеси

Теперь обратно вкручивая винт по часовой стрелке нужно установить пик повышенных оборотов мотора – так будет найден холостой ход (800-850 об/мин). Если выше, на самом карбюраторе винтом количества отрегулировать до нужных показаний.
Акселератором повысить работу двигателя в районе 3000 об/мин. «Винтом жадности» первой камеры выставить момент, когда при его затяжке начинается падение, а при выкручивании рост оборотов. Отпустить акселератор и сделать перегазовку, если ДВС слабо развивает обороты (имеется провал), на 1/8 выкрутить винт первой камеры регистра мощности. При этом винтом чувствительности настроить х/х как указано в пункте № 2. Проверить перегазовкой ещё раз.
Вторая камера карбюратора работает при повышенных оборотах ДВС от 3000 об/мин (зависит от марки двигателя). Поэтому «винт жадности» второй камеры нужно выставить приблизительно в тоже положение, что и первый.
Далее нужно провести контрольные испытания на ходу под разными нагрузками (подъёмы, резкие ускорения).

Настройка ГБО 2 поколения на инжекторе

  • Выкрутить винт регистра мощности и мембраны на 2-3 оборота, х/х закрутить до упора.
  • Завести двигатель. Поднять обороты ДВС до 3000-3500 об/мин, путём закручивая и выкручивания дозатора, найти пик максимальных оборотов двигателя. От этого положения, вкрутить винт регистра на 0,5 оборота.
  • Отпустив акселератор сделать перегазовку. Если двигатель при этом захлебывается, выкрутить на 1/8 болт дозатора. И так далее до поиска оптимального набора оборотов.
  • Затем постепенно закручивая винт чувствительности мембраны найти момент падения оборотов, отпустить винт на 1/8.

5.Дальнейшую настройку произвести при ходовых испытаниях. Если автомобиль не достаточно развивает мощность, немного отпустить винтом регистра подачу газа.

Источник

Установка блока управления ГБО

Работа оборудования управляется электронным блоком управления, который идет в комплекте ГБО 4 поколения.

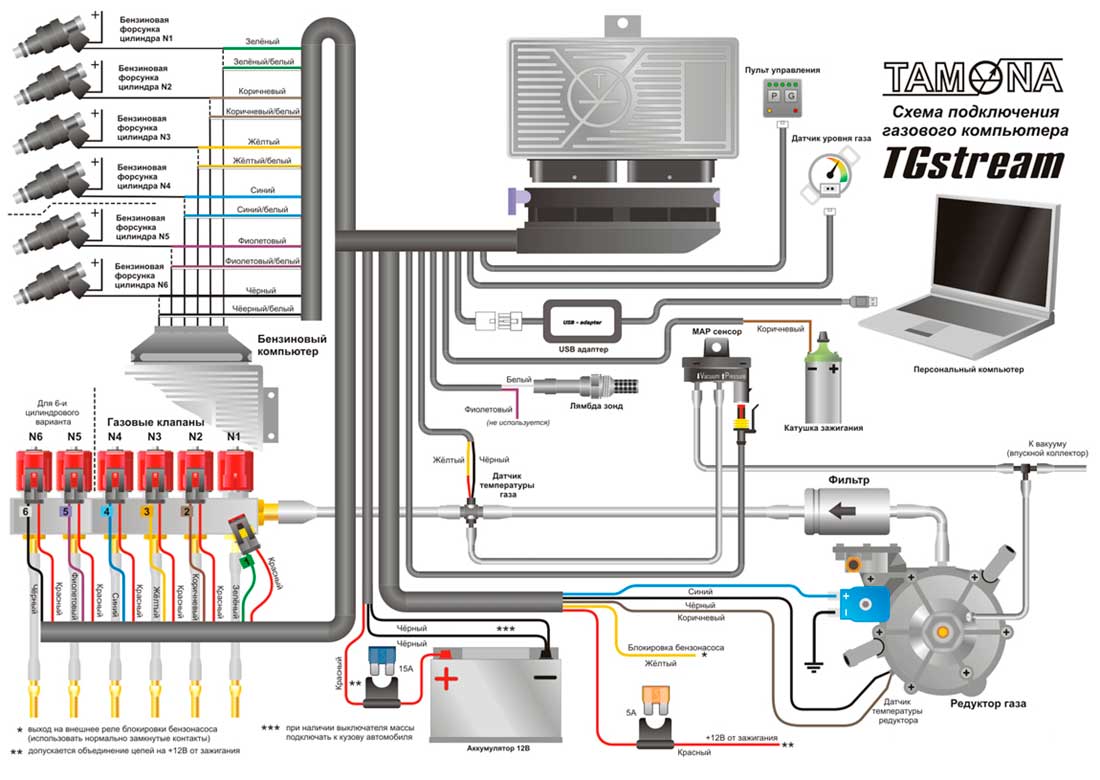

Проводка к блоку управления.

Для начала нужно определиться с местом положения блока. Доступ к нему должен быть свободным, но при этом нужно минимизировать длину проводки, чтобы после подключения его под капотом не образовался ворох запутанных проводов.

Вся проводка, идущая от контроллера, делится на несколько частей, каждая из которых выполняет свои функции.

Главное, иметь под рукой схему с цветовым определением, к какой части относится тот или иной провод. Или хотя бы такую.



Перед подключением проводки нужно бортовую сеть отключить от аккумулятора.

Первое, нужно определить, какие провода отвечают за запитывание электроэнергией блока. Их должно быть три – к плюсовой клемме, к массе, и к плюсовой клемме замка зажигания. Отделив их, лучше сразу произвести подключение.

Проводка к форсункам.

Далее, переходим к проводке, отвечающей за работу форсунок – топливной части. Данная проводка подключается к проводам, идущим к бензиновым форсункам.

После определения, какие провода подключаются к каждой определенной форсунке, производится их врезка.

По цветовой схеме определяется, какой провод нужно подключить к тому или иному, затем производится подсоединение.

Можно воспользоваться обычной скруткой с последующей изоляцией, но такое соединение не надежно, все же лучше провода от блока управления в местах соединения припаивать с последующей изоляцией.

По топливной части проводки остается только подключить обратно разъемы к бензиновым форсункам, а также соединить разъемы электромагнитных газовых форсунок.

С топливной частью проводки закончено, переходим к следующей.

Сигнальная проводка.

Переходим к подключению следующей части проводки – сигнальной.

Данная проводка предназначена для передачи сигналов с датчиков, идущих с оборудованием – температуры и давления газа.

В сопровождающей инструкции указывается, в каких местах должны быть размещены датчики. После установки датчиков к ним подключается проводка от блока управления.

Проводка для блока переключения режимов работы.

Последней частью является управление работой блока управления, то есть блок переключения работы газобаллонного оборудования.

Блок управления устанавливается в салоне, в доступном для обозрения и управления им месте.

После чего к нему проводиться проводка и подключается.

Все провода желательно собрать в жгуты и закрепить их, чтобы исключить возможность их случайного повреждения.

У блока управления имеется еще один выход, для подключения компьютера, которым производится регулировка работы оборудования.

Этот выход должен иметь свободный доступ для облегчения выполнения регулировочных и диагностических работ.

На этом работы по установке на автомобиль газобаллонного оборудования 4 поколения закончены.

Но осталась еще проверка герметичности системы, а после уж – проверка и регулировка работы оборудования.

Поэтапная установка ГБО — основные моменты

Подбор необходимого комплекта оборудования

На рынке представлена масса производителей, конкурирующих между собой. Как правило, с известными брендами не бывает проблем. Подбирать следует исходя из рекомендаций как самих производителей, так и автовладельцев таких же авто как у вас.

Выбор места крепления редуктора и его монтаж

В случае, если придется делать отверстия, их необходимо обработать антикором. Редуктор должен быть жестко закреплен и расположен в доступном месте, что в будущем облегчит его обслуживание.

Важно: трубки от форсунок к штуцерам врезки в коллектор должны быть одинаковой длины. Чем короче, тем лучше

Совет: перед сверлением коллектор лучше снять, несмотря на существующие способы предотвращения попадания стружки в коллектор. Отверствия должны быть как можно ближе к бензиновым форсункам.

Прокладка проводов от БУ к датчикам, форсункам и кнопке в салоне

Нужно стремиться, чтобы провода не болтались и не провисали. Пусть уйдет больше проводов, но их будет незаметно. Все соединения требуется пропаивать и изолировать термоусадкой. Не перепутайте питающие провода с импульсными. Питающие при прозвоне показывают 12 В. Блок управления питается с одного места, которое нужно выбрать, а все остальные соединения с импульсными проводами: на бензиновых форсунках, на датчике оборотов коленвала. Если для провода к кнопке потребуется сверлить отверстие, то кроме антикора нужно использовать резиновые заглушки.

Монтаж баллона, мультиклапана и заправочного устройства

Выбор мест небольшой – вместо запаски или под спинку заднего ряда сидений. Иногда баллон монтируют снаружи, под днищем авто. Местом для ЗУ иногда служит пространство в лючке. Часто делают отверстие в бампере автомобиля – выбор за вами.

Прокладка газовой магистрали

Для газопровода используют как медные так и полиуретановые магистрали. Со вторыми работать более комфортно. Трубку прокладывают по днищу в углублении – обычно там, где проходит магистраль тормозной системы. Все, установка ГБО своими руками завершена.

Настройка оборудования

Для этого необходимо заправить баллон. Под давлением надо сразу сделать проверку всех соединений мыльным раствором. В системах первых поколений осуществляют ручную настройку. При наличии БУ настройка производится через компьютер, с загруженным ПО для вашей модели.

Если все вышеперечисленное для вас не пустой звук, то, как видите, установка ГБО своими силами — вполне возможна. Но прибегать к этому можно лишь в случаях крайней необходимости. Все-таки у мастеров в специализированном сервисе и рука набита, и опыт необходимый имеется. Это позволит избежать «детских» ошибок, и выявить промахи на раннем этапе монтажа. Ведь существуют ошибки с длительным характером действия, когда неправильная работа ГБО приводит к плачевным результатам.
