Устанавливаем фаркоп на Рено Логан своими руками, инструкция и видео присутствует

Что потребуется для работы

При отсутствии сварочного аппарата или желания, деталь можно приобрести. Сколько стоит новый фаркоп? Его цена варьируется в зависимости от местности, но не выбивается за пределы от 4 до 15 тысяч рублей. Стоимость зависит от типа нового фаркопа.

Съемные устройства для транспортировки грузов массой до 1 тонный будут иметь стоимость в районе 5-8 тысяч рублей. Электрические изделия, отличаясь технологичностью и повышенной массой нагрузки, соответственно будут стоить дороже (в диапазоне от 10 до 15 тысяч рублей).

Самым популярным производителем детали для данной модели является компания «Трейлер». Продукция компании «Трейлер» заслуженно пользуется спросом благодаря хорошему соотношению цены и качества.

Благо, в специализированных магазинах представлен широкий выбор моделей для автомобиля Renault Logan. С помощью заводского артикула (например: 9010) владелец Renault Logan сможет выбрать деталь, подходящую по своим характеристикам для данного автомобиля (перед покупкой все-таки необходимо сверить размеры и места крепления детали к кузову, именно поэтому необходимо перед походом в магазин сделать замеры исходных креплений). Преимущества покупной детали очевидны:

• схема подключения разработана производителем с учетом особенностей автомобиля Renault Logan для любого вида прицепного устройства;
• на заводе изготовителя деталь проходит многократные испытание на прочность и надежность, о чем в специализированных сервисах имеется сертификат соответствия;
• владельцу нет необходимости собственноручно разрабатывать чертежи проводки для установки фаркопа.

Особенности крепления фаркопа

Пусть узел фаркопа состоит из балки с кронштейнами. Тогда:

1. В кузове готовят четыре отверстия под винты;
2. Кронштейны закрепляют на кузове, используя сборку из винта М10, шайбы, втулки, второй шайбы и гайки. Ни одну из гаек пока не затягивают!
3. Балку крепят к кронштейнам – обычно используются болты М12;
4. Выполняют затяжку гаек на кронштейнах (усилие 40-50 Н*м). Балку фаркопа, если речь идёт о версии 4WD, при этом нужно тянуть назад.

Перед шагом 2 резьбу всех винтов надо смазать литолом или циатимом.

Монтаж «по шагам»

1. В багажном отделении находим пластиковые заглушки на лонжеронах, снимаем их. С правой стороны для этого открываем лючок. Затем отвёрткой находим противоположные отверстия в днище и снимаем защитную плёнку.

   Люк и две заглушки

2. Дальше монтаж фаркопа на Рено Дастер проводится по штатной инструкции: нужно установить винты, а смазку можно наносить «с улицы».

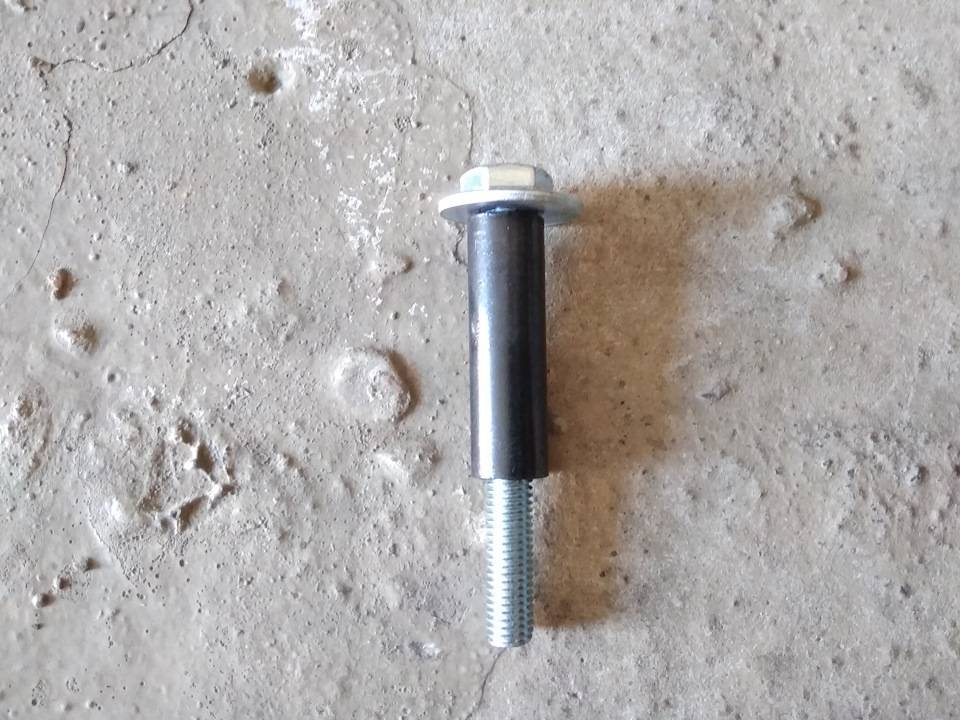

   Каждый винт устанавливают с втулкой

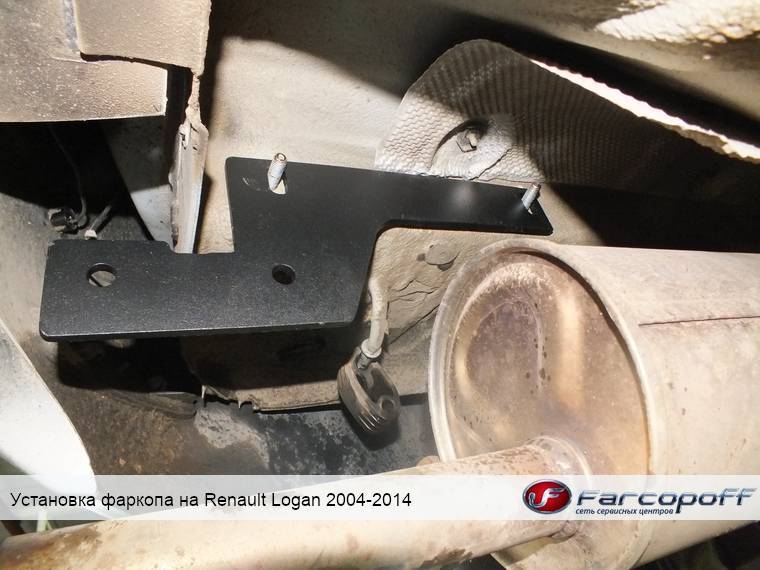

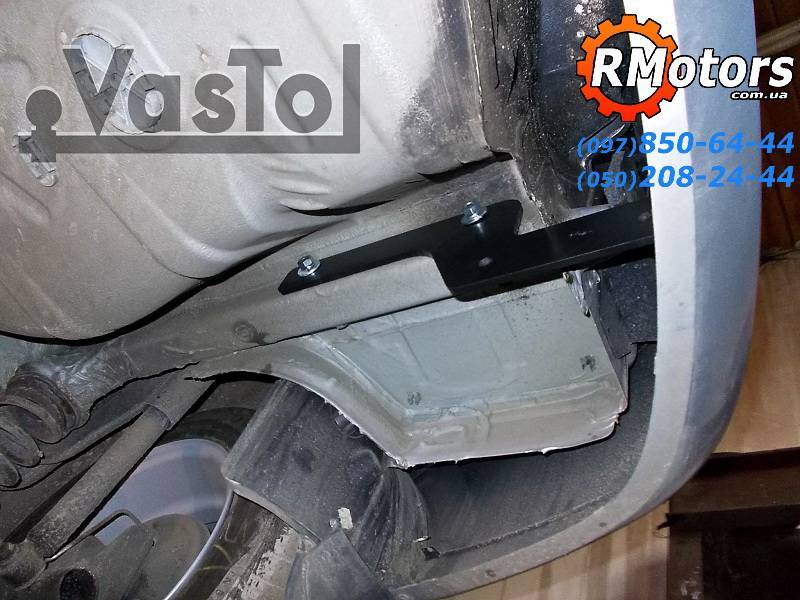

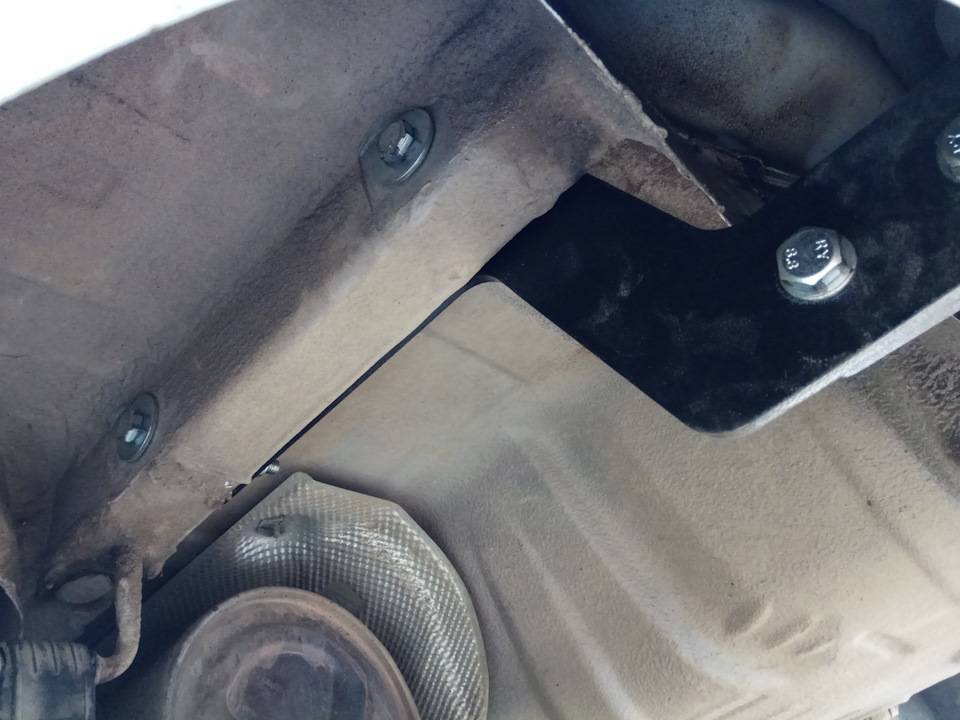

3. Устанавливают кронштейны, проводят монтаж балки. Крепёжные гайки сразу не затягивают.

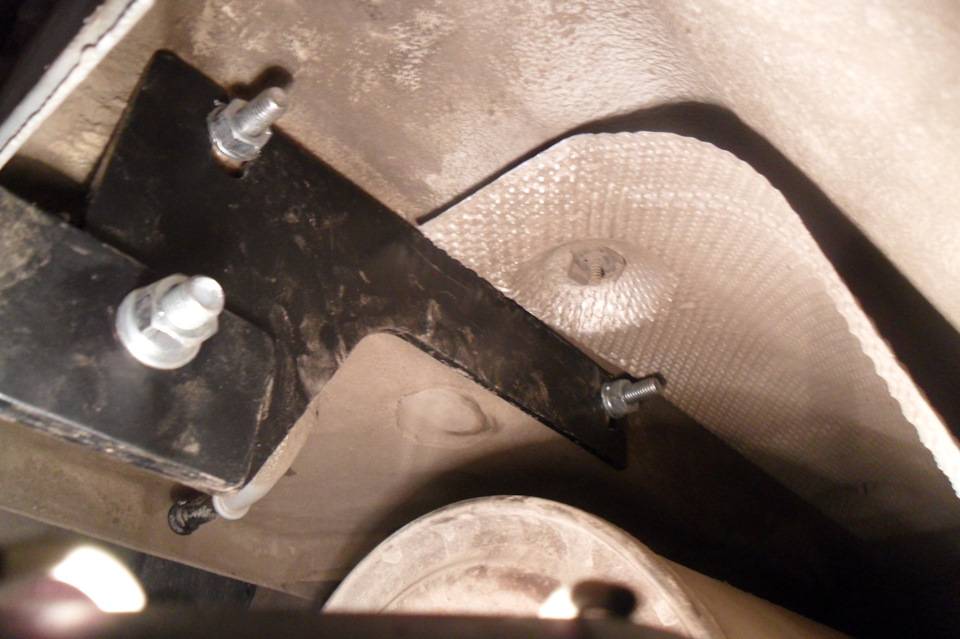

   Гайки М10 завёрнуты не полностью

4. Когда все «штатные» элементы смонтированы, выполняют следующее: балку желательно тянуть назад, при этом надо зажимать гайки. В последнюю очередь затягивают гайки на кронштейнах (40-50 Н*м). Моментный ключ используют редко, но дозировать усилие умеют не все. Выбор оставим владельцу.

Типичные ошибки

• Забыли о циатиме и литоле;
• Нарушили очерёдность затяжки (сначала М10, затем М12 – неправильно);
• Балку не тянули назад;
• Всё сделали по инструкции, но затягивая гайки М10, к балке не прилагали никаких усилий. Для версии 4WD такой вариант будет недопустимым.

Рекомендуем: Как правильно подтянуть ручник на Лада Приора

Особенности установки

Теперь поговорим о том, как установить тягово-сцепное устройство своими руками. Ничего особо сложного в этой процедуре нет. Логан отлично адаптирован под монтаж фаркопа. Наибольшую сложность для неопытного автовладельца будет представлять проводка и электрика.

Но имея под рукой необходимые чертежи с размерами, заводские схемы и инструкции, работа пройдет весе ло, быстро и завершится приятной усталостью.

Предположим, что у вас есть Рено Логан 2014 года выпуска, то есть новое поколение. И вы выбрали себе подходящий фаркоп со всеми комплектующими, которые идут вместе с ТСУ при покупке. Остается загнать машину на яму, собрать набор отверток и ключей, и приступить к работе.

Фото и видео материалы вам в помощь. Предлагаю рассмотреть поэтапно особенности самостоятельного монтажа тягово-сцепного устройства на Логан.

• Прочитайте инструкцию производителя фаркопа, возьмите заводскую схему и держите ее всегда перед глазами, чтобы можно было отслеживать правильность проводимых операций;
• Очистите багажник от всего лишнего. Бардак вам там не нужен. А для его устранения всего можно выбрать органайзер. О них я уже писать ;
• Снимите подвесы вашего глушителя примерно от середины авто, включая крепежи у самого выхлопа. Может потребоваться смазка для демонтажа прикипевших элементов;
• Отсоедините глушитель. Полностью снимать его не нужно. Просто оставьте на задней балке;

• На лонжеронах внутри багажника должны быть технологические отверстия. В Рено их специально предусмотрели. Вытащите оттуда заглушки плоской отверткой;
• В лонжероне есть отверстия, закрытые защитной пленкой. Крестовой отверткой надавите на них. Пленку порвали. С противоположной стороны делается аналогичная процедура;
• Соберите свой купленный фаркоп согласно схеме производителя. Сборка начинается с боковых пластин. Пока не затягивайте все болты слишком сильно;
• Выберите оптимальную позицию для сцепного шара. Он обязательно ставится так, чтобы оказался параллельно продольной оси автомобиля;
• Теперь наступила очередь монтировать буксировочный крюк. Здесь тоже ничего сложного;
• Далее устанавливается площадка, необходимая для розетки фаркопа;

• Пройдитесь по всей конструкции своим орлиным взглядом. Если все ровно, тогда смело затягивайте болты;
• Возвращайте свой глушитель на место;
• Отключите минусовую клемму с аккумулятора, поскольку пора устанавливать электрическую составляющую;

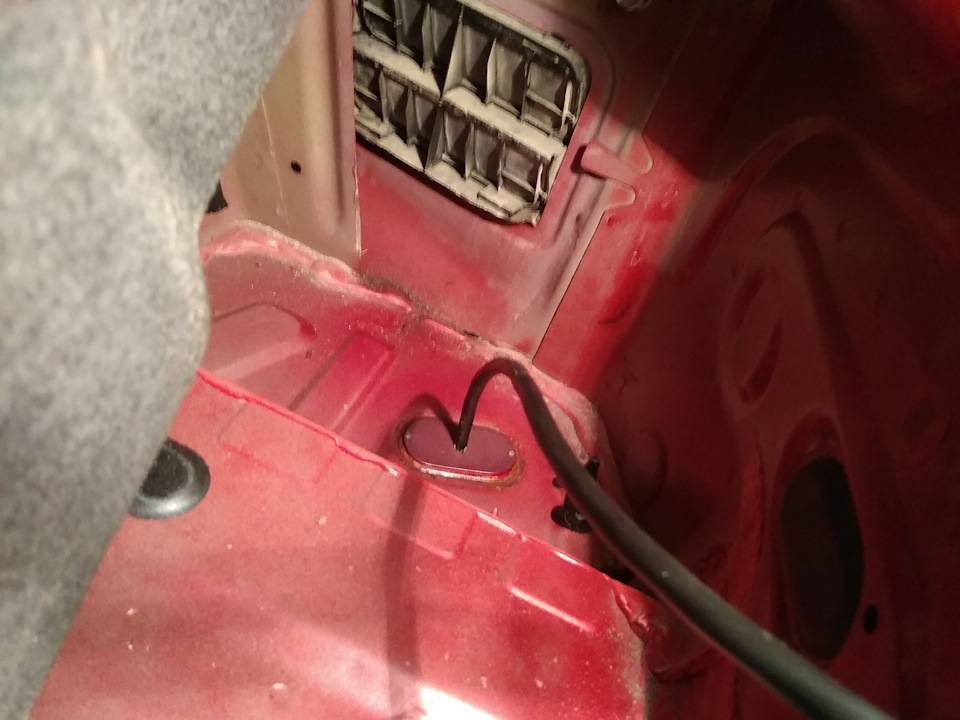

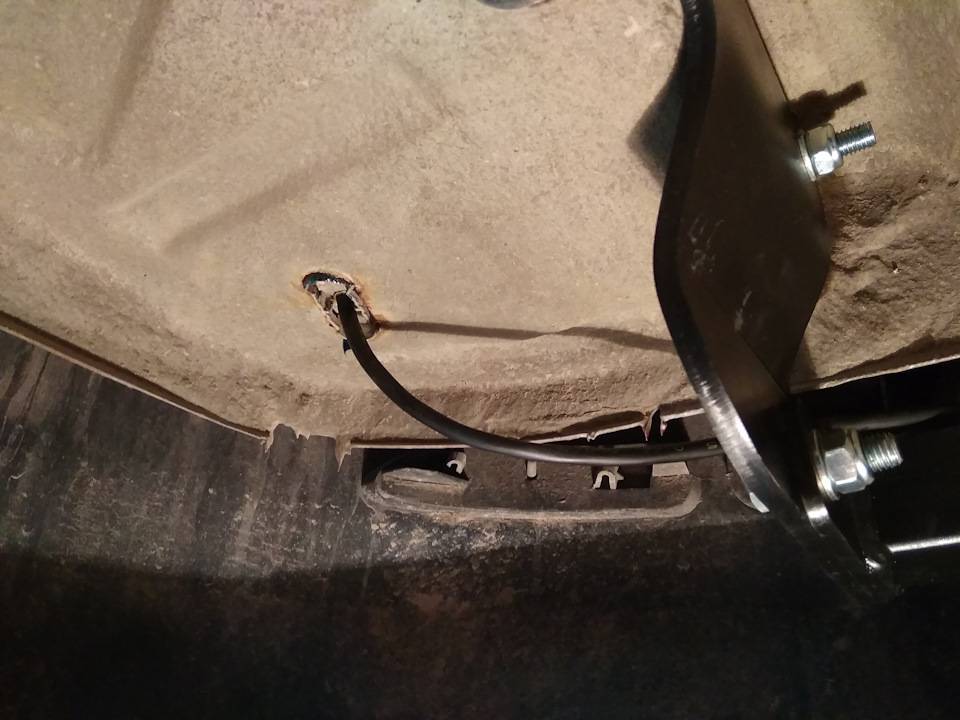

• Для этого убирается запаска, а под обшивкой находится отверстие для проводов. Его закрывают пластиковой заглушкой;
• Шлейф подключите через штепсельную розетку к соединительным клеммам в багажнике. Здесь все делайте согласно схеме проводки вашей машины. Перепутав провода, вы рискуете столкнуться с коротким замыканием, и не только;

• Зафиксировав контакты на колодке с клеммами, подключите ее к бортовой сети, следуя определенной последовательности;
• Не забывайте про блок согласования для ТСУ для новых версий Логана, иначе бортовой компьютер будет выдавать постоянные ошибки, и вы не сможете управлять световым оборудованием прицепа.

Вообще в комплекте к каждому ТСУ идет подробная и понятная инструкция. Универсальных руководств по подключению, как таковых, не существует.

Не смотря на то, что в магазинах продаются фаркопы на любую машину, сделать фаркоп своими руками гораздо проще, быстрее и дешевле, чем дожидаться доставки, а потом посещать автомастерскую для его установки.

Само изготовление фаркопа дело не сложное, главное уметь пользоваться болгаркой и сваркой.

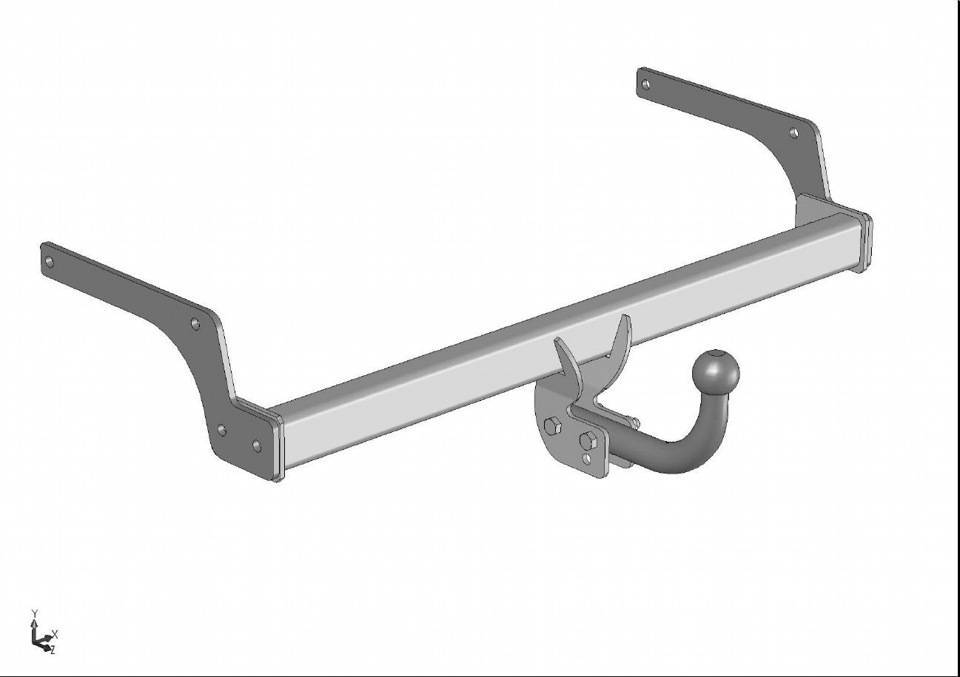

Посмотрите на сборочный чертеж самодельного фаркопа на Рено Логан, согласитесь – его не трудно сделать своими руками!

Для изготовления потребуются чертежи.

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда.

Существуют следующие схемы подключения розетки фаркопа:

• Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
• Европейский и Американский стандарт на тринадцать разъемных соединений;
• Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

1. сигнал на левый поворот;
2. задний ход;
3. масса 12В;
4. сигнал на правый поворот;
5. правый габаритный сигнал;
6. Стоп сигнал;
7. левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

1. указатель левого поворота;
2. противотуманные задние фонари;
3. масса в цепи 1,2,4-8;
4. указатель правого поворота;
5. сигнал правый габаритный;
6. Стоп сигнал;
7. сигнал левый габаритный;
8. сигнал заднего хода;
9. 12 В постоянно;
10. 12В при включении зажигания;
11. масса в цепи 10;
12. Резервный пин;
13. масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Сейчас читают: Ремонт Renault Logan : Коробка передач

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

Подготовка к установке

После приобретения фаркопа, необходимо разобраться со всем, что находится в комплекте. А комплект этот представляет из себя некий набор запчастей, предлагающий владельцу собрать всё своими руками и состоит из таких частей:

1. Металлической конструкции. Металлические части фаркопа состоят из балки, крюка и боковых пластин.
2. Крепежных элементов. В зависимости от модели прицепного устройства, комплектация крепёжных элементов может отличатся.
3. Электрической части. В комплектацию электрической части как правило входит инструкция, розетка и жгут проводов.

Для работы потребуется следующие инструменты и оборудование:

• Эстакада или яма.
• Домкрат.
• Противооткатные башмаки или кирпичи.
• Крестообразная и плоская отвертки.
• Накидные и торцевые ключи.

Пошаговый процесс установки

Перед тем как приступить непосредственно к работе, убираем всё лишнее из багажника, в особенности его боковые части. А для того, чтобы добраться к задней части автомобиля было проще, поднимаем каждую сторону заднего колеса и фиксируем её на кирпичах или противооткатных башмаках. Можно изловчиться и без подъёма задней части, благо клиренс Логана позволяет сделать это.

1. В первую очередь находясь под автомобилем снимаем подвесы глушителя. Сначала в середине автомобиля потом у самого глушителя. Для того чтобы подвесы лучше сошли с посадочных мест рекомендуется обработать их любым смазочным составом. В первую очередь лучше всего снимать крепления от кузова а потом от самого глушителя.
2. Отсоединённый глушитель оставляем на задней балке, чтобы не мешал. Таким образом его будет трудно повредить и мешать он не будет.
3. Следующим шагом будет демонтаж резиновых заглушек, расположенных на лонжеронах в багажнике с внутренней стороны “щеки”. Для этого достаточно лишь поддеть их с помощью плоской отвертки. Такие резиновые заглушки легко поддадутся снятию даже от небольшого усилия.
4. Эти заглушки собственно и скрывают заводские технологические отверстия. После снятия убедитесь в чистоте этих отверстий.
5. Далее вам придётся найти отверстия в лонжероне, которые производитель спрятал под защитной лентой, для этого необходимо с помощью крестообразной отвёртки выдавить их во внутреннюю часть багажника. С первого взгляда такие отверстия можно не найти. их расположения с двух сторон отмечены маркером.
6. Таким образом отвёртка с лёгкостью прорывает такую плёнку. Подобную операцию проделываем и с противоположной стороны. Вот так легко отвёртка проходит сквозь защитную плёнку.
7. После этого собираем фаркоп строго по инструкции, однако болты не затягиваем до предела. В первую очередь устанавливаются боковые пластины с двух сторон, следом крепится балка. Ход таких работ следует делать строго по порядку.
8. Далее, проверяем всё на надёжность фиксации и протягиваем все болты. Так выглядит фаркоп на конечной стадии сборки.
9. Конечным шагом будет установка самого буксировочного крюка.

Обратите внимание, что перед установкой подвесов глушителя, их следует ОБЯЗАТЕЛЬНО очистить от следов смазки, так как они должны устанавливаться на “сухую”

Очищаем от смазки крепление глушителя с помощью тряпки.

Монтаж электрооборудования

Подключение электрики на прицепное устройство необходимо в первую очередь для того, чтобы подключать к нему прицеп. Розетка устанавливается на штатное место с помощью пары болтов и фиксируется на крюке. Для того, чтобы подключить электрическую цепь от розетки к сети автомобиля, необходимо лишь провести её от фаркопа к одной из сторон задних фар. Подключение электрики лучше всего проводить как путём врезания проводов к кабелям проводки непосредственно фары.

Так выглядит расположение сигналов на плате задней фары Логана.

Обратите внимание, что питание стоп-сигнала, заднего хода и габаритов, (подсветка номера, тоже от габаритов), можно взять с одного элемента, а для того чтобы запитать поворотный сигнал, провода придётся разводить каждый на свою сторону. Более информативное расположение проводки указано на обратной стороне заднего блока фонаря. Более информативное расположение проводки указано на обратной стороне заднего блока фонаря

Более информативное расположение проводки указано на обратной стороне заднего блока фонаря.

>

Какой фаркоп подойдет для Логана

Стоит сразу сказать что ТСУ – это модельное изделие, поэтому если вы являетесь владельцем Renault Logan 2, то и покупать необходимо фаркоп на Логан 2. Благо для этих автомобилей есть оригинальный комплект со следующими артикулами:

• 8201555829 – оригинальная поперечина для нового Логана;
• 8201555830 и 8201278652 – оригинальный комплект крепежей и электрики.

Также можно подобрать наиболее подходящую модель по типу ТСУ. Сегодня существует несколько категорий фаркопов, отличающиеся по конструкции и максимальной массе перевозимого груза. Для Рено Логан больше всего подойдет простейшее устройство типа «А», рассчитанное на перевозку груза, вес которого составляет не более 1,5 тонн. Такая модель обойдется порядка 3 500 – 5 000 рублей. Тип «B» представляет собой полуавтомат на гайке, при этом грузоподъемность такого ТСУ также составит 1,5 тонн. Остальные модели рассчитаны на больший вес груза, они стоят на порядок дороже и устанавливать такие фаркопы нецелесообразно.

Полезно! ТСУ для Рено Логан, выпущенных в период с 2004 по 2012 и модели младше 2013 года значительно отличаются по конструкции.

Если говорить о производителях, то сборные комплекты для этой машины сегодня предлагают компании:

Какие документы нужны для регистрации фаркопа в ГИБДД?

Для регистрации ТСУ в ГАИ и получения свидетельства сначала нужно пройти техническую экспертизу.

Этап 1. Предварительный осмотр в ГИБДД

Автовладелец должен посетить ГАИ и написать заявление на предварительную экспертизу конструкции машины, сдать в окошко документы и через определенный срок получить решение.

В инспекцию нужно подать следующие бумаги:

1. Заявку установленной формы (выдает ГАИ).
2. ПТС (двухстороннюю копию).
3. Документы на фаркоп.
4. Свидетельство о регистрации легковой машины.

Этап 2. Экспертиза после изменений с оценкой безопасности

На автомобиль устанавливается ТСУ.

Работу должен выполнять специализированный центр, который выдаст подтверждающие документы: акт выполненных работ, заявление-декларацию, копию сертификата соответствия.

Владелец отгоняет авто на осмотр, где проверяют безопасность конструктивных изменений и оформляют диагностическую карту.

Затем техэкспертизу проводит ГАИ и выдается свидетельство.

Для его получения автовладелец предоставляет:

1. Карту диагностики.
2. Договор покупки ТСУ и иные документы.
3. Сертификат на фаркоп.
4. Декларацию от автосервиса.
5. Заявление и вынесенное предварительной экспертизой решение.

О способах монтажа при подключении прицепного устройства

Наличие электроники в системе управления автомобиля позволяет применять в монтаже электросети сигнализации и управления прицепом электронный блок согласования. Он будет отслеживать и тестировать сигналы управления посредством мультиплексной программы.

В случае повышения тока в цепях прибор будет выдавать ошибку в передаче сигнала. Выполнение монтажа и стыковку к разъему на прицепном механизме проводят по специальной программе с подключением в цепях устройства согласования.

Необходимо в монтаже использовать на машине в цепях устройство, которое будет передавать через блок согласования на прицепной механизм сигналы управления, а не через разъёмную часть в прицепе.

Сделать самостоятельно или приобрести готовый?

Подобное приспособление можно приобрести в специализированном магазине или изготовить самостоятельно. Несмотря на то, что последний вариант позволит сэкономить немало материальных средств, многие предпочитают покупать уже готовый вариант от известных производителей. Это основано на определенных преимуществах:

• Еще в процессе проектирования устройства формируется особая компьютерная модель, посредством которой можно определить вероятную нагрузку на основные крепления.
• Фаркоп, который производится на заводе, перед реализационным этапом проходит большое количество разнообразных технических осмотров, причем на протяжении всего процесса изготовления. Проверки также осуществляются в отдельном департаменте управления.
• Производитель, как правило, несет полную ответственность за свою продукцию и дает гарантию, что обычно документально засвидетельствовано. При возникновении непредвиденной ситуации клиент может связаться с компанией, которая произвела и установила устройство, и получить определенную помощь.

Рекомендуется не просто приобретать сцепление у известного производителя, но также заказывать у сотрудников компании его установку. Если установить фаркоп своими руками, а после он по какой-то причине выйдет из строя, рассчитывать на его гарантийный ремонт не придется.

Как установить фаркоп

В стандартный комплект фаркопа входит все необходимое, вам остается только вооружиться крестообразной и плоской отверткой, а также накидными и торцевыми ключами. После этого необходимо загнать машину на эстакаду или яму. Хотя клиренс Логана позволяет использовать и кирпичи, с помощью которых вы немного приподнимаете заднюю часть авто.

Внимательно прочитайте, идущую в комплекте схему, если вы устанавливаете готовое ТСУ.

После этого освободите багажник от ненужного хлама, особенно по бокам, и выполните следующие шаги:

• Снимите подвесы глушителя, начиная с середины машины и заканчивая элементами, расположенными у самого «глушака». Чтобы детали легко снимались, используйте любой смазочный состав.
• Отсоедините глушитель, оставив его на задней балке.
• Найдите на лонжеронах в багажнике технологические отверстия, предусмотренные производителем, и вытащите из них заглушки. Для этого достаточно поддеть их плоской отверткой.
• Найдите отверстия в лонжероне, которые спрятаны под защитной пленкой. Используя крестообразную отвертку, выдавите их внутрь багажника, так проще всего прорвать пленку. Повторите процедуру с противоположной стороны.
• Соберите фаркоп, начиная с боковых пластин, к которым крепится центральная поперечная балка. При этом не затягивайте болты слишком сильно.
• Отрегулируйте позицию шара. Этот элемент должен находиться только вдоль продольной оси машины.
• Установите буксировочный крюк.
• Установите площадку, предусмотренную для розетки.
• Удостоверьтесь что все установлено ровно, после чего можно смело затянуть болты.

Это интересно: Новинки Volkswagen и их китайские аналоги

После этого можно вернуть глушитель на место. Однако при этом обязательно протрите обвесы, чтобы очистить их от смазки и прочих материалов.

Остается только подключить розетку фаркопа.

Renault Logan 1.4i Road Cruiser › Logbook › Фаркоп Bosal 1418-A, установка

Решил я расширить функциональные возможности своего автомобиля прицепом, т.к. скоро намечается вывоз урожая с дачи.

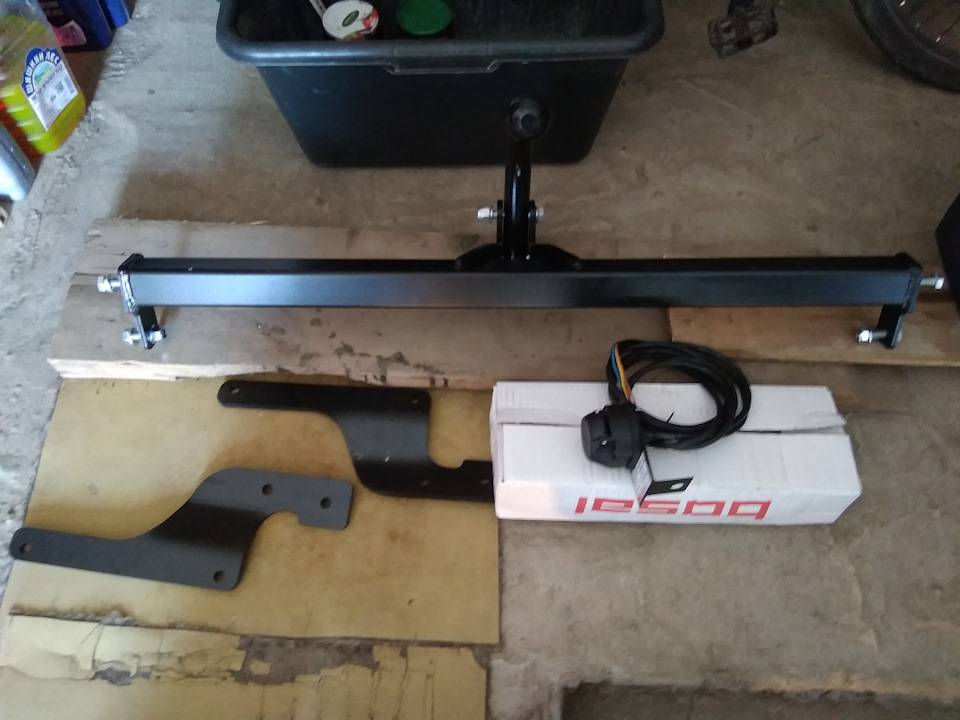

По характеристикам и отзывам выбор фаркопа остановил на проверенном производителе Bosal, модель фаркопа 1418-A для логана 1-й и 2-й фазы (с электрикой в комплекте).

Процесс установки фаркопа на Логан замечательно расписан у Wulf-moto в записи www.drive2.ru/l/1986693/Я отмечу только основные моменты.

1. Работать намного удобнее вдвоем. Я работал один и здорово намучился. Особенно в момент затягивания крепежа к лонжеронам кузова. Одному это делать КРАЙНЕ неудобно (и вообще возможно, только если Вы с длинными и цепкими руками).

2. Крайне желательно закрепить дистанционные втулки на болте, входящем в лонжерон, например, подложив под них кусочки изоляции провода. Иначе, одно неловкое движение, и втулки останутся в лонжеронах (скорее всего, навсегда).

3. Поперечная балка достаточно тяжела по весу, особенно, при работе в одиночку — при установке мне помогала табуретка, на которую клал противоположный конец балки, пока прикручивал.НЕ ЗАТЯГИВАЙТЕ болты, пока не собрали 2 крепления к лонжеронам и поперечную балку. Собрав, затягивайте поочередно с каждой стороны.

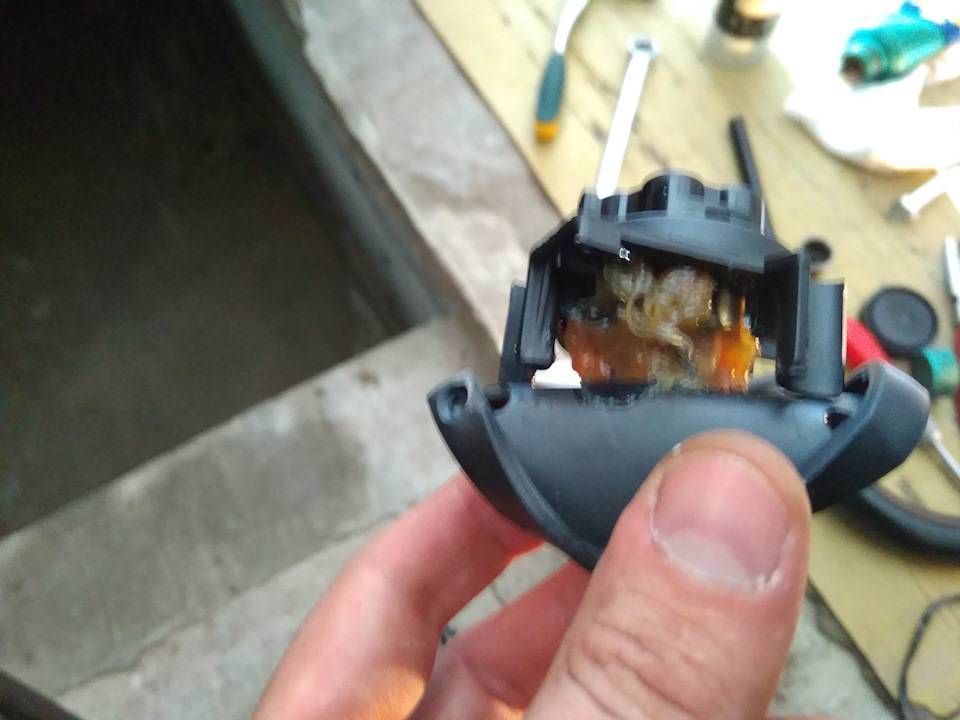

4. Розетку фаркопа на профильных форумах советуют набить литолом с внутренней стороны для предотвращения окисления контактов и увеличения срока службы. Я последовал этому совету. Более того, обмазал контакты и с внешней стороны.Если мера не оправдает себя, перенесу розетку в багажник и буду доставать ее на улицу только при перевозке прицепа.

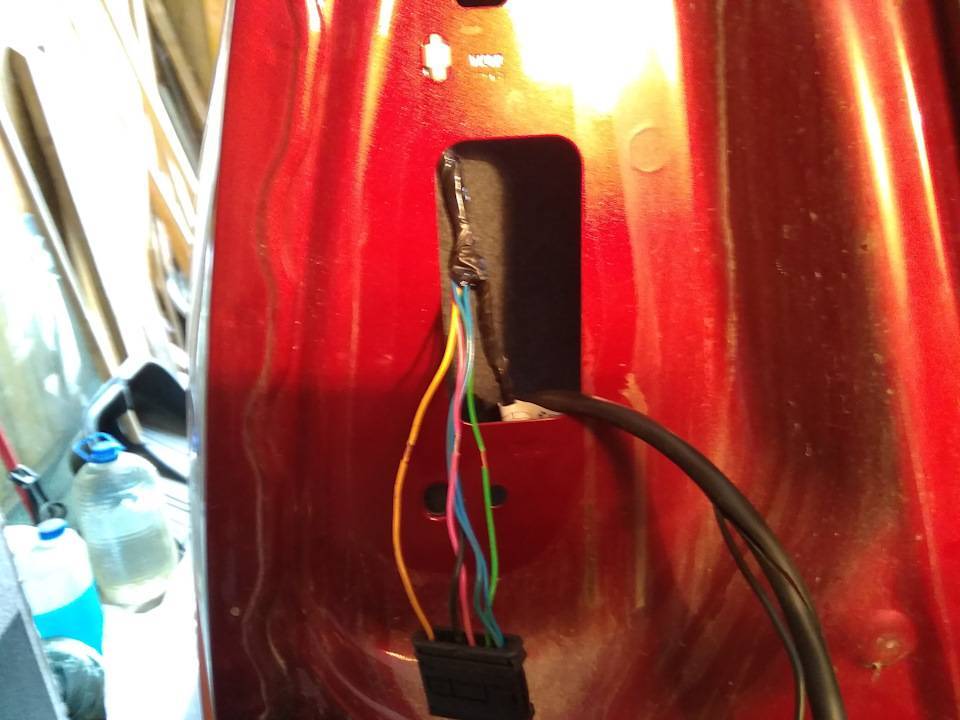

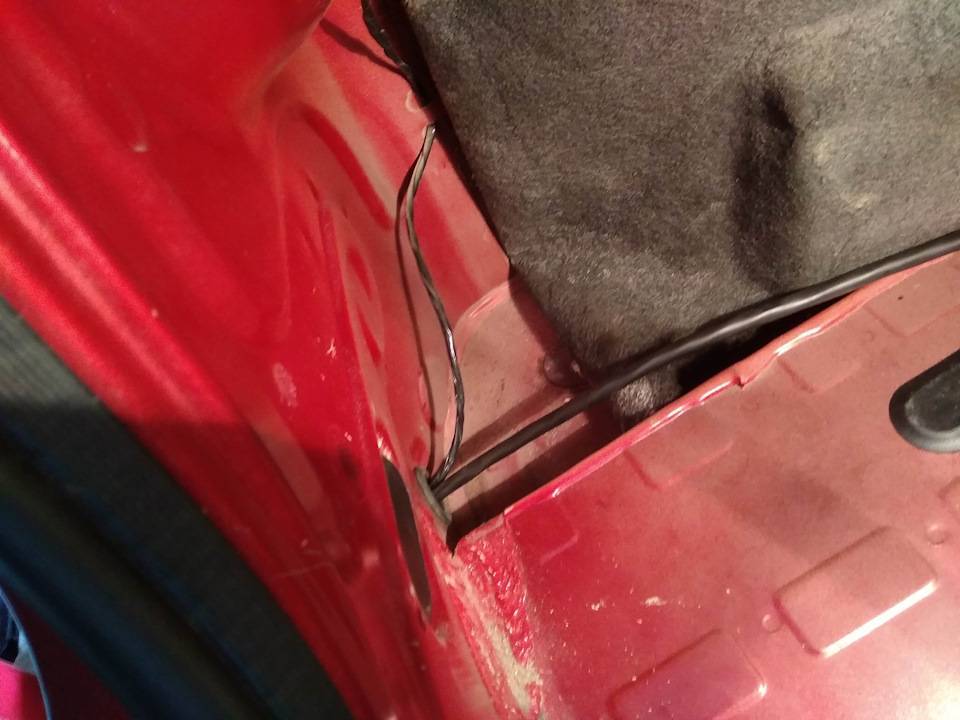

5. Комплектная проводка подключается на оба фонаря.С левого берется: сигнал поворота, сигналы торможения, противотуманный фонарь и масса.С правого — сигнал поворота, габариты и подсветка номера.Я протянул провода по верху поперечной балки, закрепляя стяжками. Слева — вывел в багажник через резиновую заглушку для провода подсветки номера, справа — проделав отверстие в заглушке в “кармане” багажника.

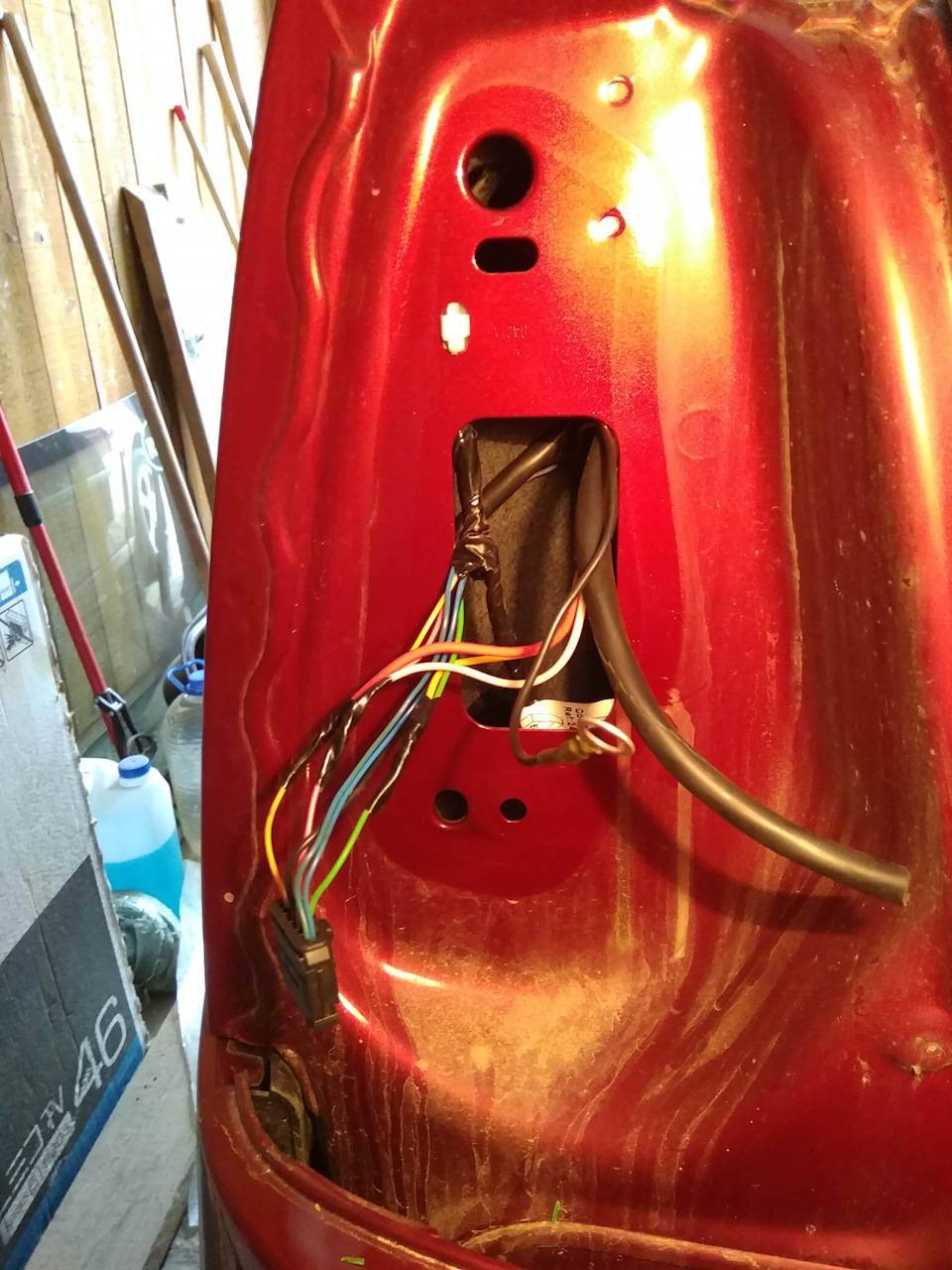

6. Подключиться к проводке фонарей удобнее и быстрее мне показалось традиционной хорошей скруткой.Острым ножом я зачищал по 0,5 см изоляции проводов, не разрезая их.Зажимные клеммы-ответвители, идущие в комплекте, по отзывам — часто рвут жили проводов. Были отправлены в запас.

7. Без трещетки в одиночку работать нереально. Да и вообще — обзаведитесь трещоткой, облегчите себе многие мужские хобби в 100500 раз

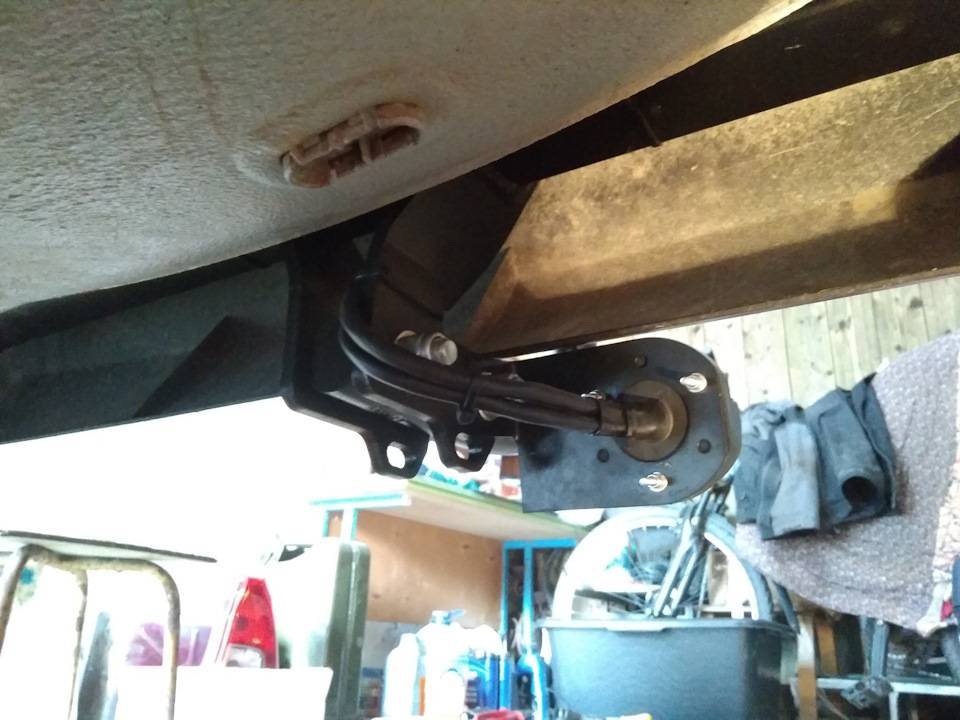

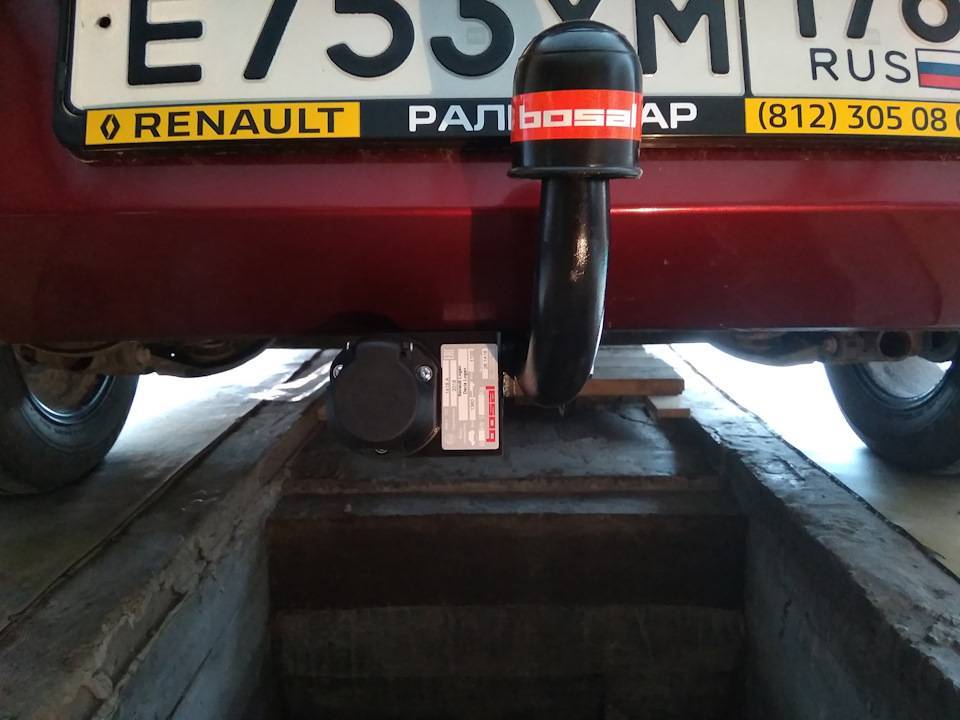

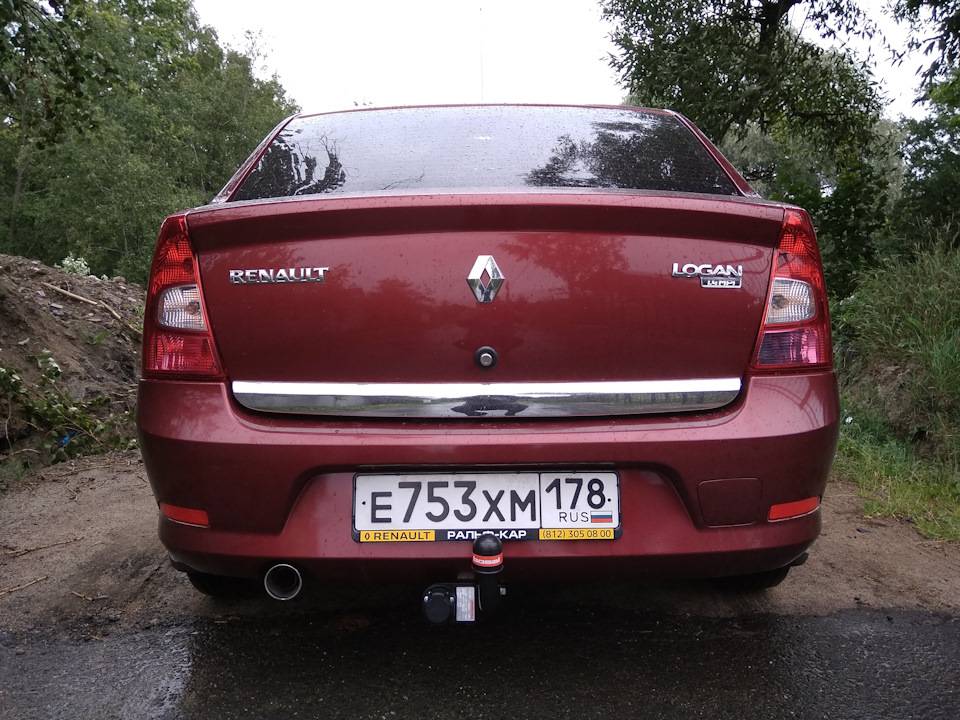

Результат на фото.

Price tag: 4 200 ₽ Mileage: 115 km

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

К ТСУ прилагается описание узлов и деталей

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

• балка поперечная;
• пластины боковые;
• крюк прицепной и его шаровая головка;
• электророзетка;
• соединительные провода;
• элементы крепежа (гайки и болты).

Это интересно: Рено Каджар 2021 года — цены, старт продаж в России

Подключение фаркопа

По той причине, что прицеп, который присоединяется к автомобилю, в обязательном порядке должен передавать все аналогичные с транспортным средством сигналы, его электропроводку требуется подключить к автомобильной.

Обычно к конструкции фаркопа присоединена специальная площадка, на которую через какое-то время монтируется защищенный от разнообразных внешних влияний контактный разъем. Чтобы подключить легковой прицеп, очень часто применяется всего 6-7 из присутствующих 13 разъемов. Для прицепов, который выпускаются в России, как правило, устанавливаются специальные 7-разъемные розетки.

Важно! Перед подключением необходимо тщательно разобраться со всеми присутствующими видами штекеров. Стоит рассмотреть вопрос, касающийся того, какие контакты за какой разъем отвечают

Необходимо определиться со всеми целевыми задачами каждого из контактов, которые предназначены для разных штекеров.

Как правило, приобретенный фаркоп имеет специальную инструкцию относительно подключения. Если выдерживать полярность и соблюдать основные правила подключения, проблем с данным процессом не возникнет никаких. При грамотном подключении все лампы прицепа будут повторять сигналы, идущие от автомобиля.

Популярность такого важного для транспортировки груза устройства, как фаркоп, становится все выше. Он незаменим для эффективного присоединения используемого сцепного механизма для осуществления буксировки иного транспортного средства

Установить и подключить фаркоп не представляет собой ничего сложного. Достаточно следовать определенной инструкции и советам, изложенным в данной статье.

Узнайте больше о новом Логан

• Распиновка подрулевого переключателя рено логан —
• Какой Рено лучше выбрать: Логан или Сандеро
• Самостоятельная замена шаровой на Рено Логан и видео рабочих операций
• Фара передняя левая 8200744753 Renault. Продажа оптом и в розницу.
• Вопросы о Рено: Что-то случилось со стартером — поворачиваю замок зажигания,..
• Ремонт Renault Logan : Замена блок-фары
• Как снять коробку на рено логан
• Купить ремень безопасности для Renault Logan в Москве, продажа ремней безопасности для Renault Logan – цены, описание и фото на сайте Авто.ру.

Техника монтажа фаркопа к кузову

Нужно изготовить четыре втулки, таких, как на чертеже. Фаркоп из любого проекта собирают на болтах и гайках М12. Ну а крепят его винтами М10×90. Кстати, желательно использовать контр-гайки и шайбы.

Дополнительные крепёжные элементы

Важно соблюдать одно правило: все гайки сначала только наживляют. Когда фаркоп собран, надо с усилием потянуть балку назад. И в это время, не отпуская балку, по очереди затягивают гайки М10

И в это время, не отпуская балку, по очереди затягивают гайки М10.

Работы по установке фаркопа на автомобиле

Благодаря высокому клиренсу Логана можно обойтись и без подъёмника. В лонжеронах для монтажа предусмотрены четыре отверстия. Но они закрыты мастикой. Сделайте следующее:

1. Откройте багажник;
2. На полу по бокам находятся две ниши. С внутренней стороны этих ниш можно нащупать заглушки;
3. Каждую из заглушек вынимают. Шилом изнутри багажника прокалывают отверстия в мастике.

Чтобы при монтаже не мешал глушитель, надо отстегнуть одну из резиночек – ту, которая ближе к бамперу.

Глушитель, заглушка, монтаж кронштейна

Результат всех стараний показан на фото. Здесь используются самоконтрящиеся гайки (и М10, и М12). Желаем успеха.
