Турбированный или атмосферный двигатель, какой лучше

Турбированные двигатели и «атмосферники»: главные отличия

Для начала немного истории и теории. В основу работы любого ДВС положен принцип сгорания топливно-воздушной смеси в закрытой камере. Как известно, чем больше воздуха удается подать в цилиндры, тем больше горючего получается сжечь за один цикл. От количества сгоревшего топлива будет напрямую зависеть количество высвобождающейся энергии, которая толкает поршни. В атмосферных моторах забор воздуха происходит благодаря образованию разрежения во впускном коллекторе.

Другими словами, мотор буквально «засасывает» в себя наружный воздух на такте впуска самостоятельно, а объем поместившегося воздуха зависит от физического объема камеры сгорания. Получается, чем больше рабочий объем двигателя, тем больше воздуха он может уместить в цилиндрах и тем большее количество топлива получится сжечь. В результате мощность атмосферного ДВС и крутящий момент сильно зависят от объема мотора.

Принципиальной особенностью двигателей с нагнетателем является принудительная подача воздуха в цилиндры под определенным давлением. Данное решение позволяет силовому агрегату развивать больше мощности без необходимости физически увеличивать рабочий объем камеры сгорания. Добавим, что системами нагнетания воздуха может быть как турбина (турбокомпрессор), так и механический компрессор.

На практике это выглядит следующим образом. Для получения мощного мотора можно пойти двумя путями:

  • увеличить объем камеры сгорания и/или изготовить двигатель с большим количеством цилиндров;
  • подать в цилиндры воздух под давлением, что исключает необходимость увеличивать камеру сгорания и количество таких камер;

С учетом того, что на каждый литр топлива требуется около 1м3 воздуха для эффективного сжигания смеси в ДВС, автопроизводители по всему миру долгое время шли по пути совершенствования атмосферных двигателей. Атмомоторы представляли собой максимально надежный вид силовых агрегатов. Поэтапно происходило увеличение степени сжатия, при этом двигатели стали более стойкими к детонации. Благодаря появлению синтетических моторных масел минимизировались потери на трение, инженеры научились изменять фазы газораспределения, внедрение электронных систем управления двигателем позволило добиться высокоточного впрыска горючего и т.д.

В результате моторы от V6 до V12 с большим рабочим объемом долгое время являлись эталоном производительности.  Также не стоит забывать и о надежности, так как конструкция атмосферных двигателей всегда оставалась проверенным временем решением. Параллельно с этим главными минусами мощных атмосферных агрегатов справедливо считается большой вес и повышенный расход топлива, а также токсичность. Получается, на определенном этапе развития двигателестроения увеличение рабочего объема оказалось попросту нецелесообразным.

Теперь о турбомоторах. Еще одним типом агрегатов на фоне популярных «атмосферников» всегда оставались менее распространенные агрегаты с приставкой «турбо», а также компрессорные двигатели. Такие ДВС появились достаточно давно и изначально шли по другому пути развития, получив системы для принудительного нагнетания воздуха в цилиндры двигателя.

Стоит отметить, что значительной популяризации моторов с наддувом и быстрому внедрению подобных агрегатов в широкие массы долгое время препятствовала высокая стоимость автомобилей с нагнетателем. Другими словами, двигатели с наддувом были редким явлением. Объясняется это просто, так как на раннем этапе машины с турбодвигателем, механическим компрессором или одновременной комбинацией сразу двух решений зачастую ставились на дорогостоящие спортивные модели авто.

Немаловажным фактором оказалась и надежность агрегатов данного типа, которые требовали повышенного внимания в процессе обслуживания и уступали по показателям моторесурса атмосферным ДВС. Кстати, сегодня это утверждение также справедливо для двигателей с турбиной, которые конструктивно сложнее компрессорных аналогов и еще дальше ушли от атмосферных версий.

Что такое турбонаддув?

И так, вы уже поняли, что турбонаддува (или как его еще называют «турбина»), это хороший способ увеличить производительность двигателя, но давайте разберем более подробно, как он работает.

Выхлопные газы попадают на крыльчатку турбины. Вследствие этого крыльчатка раскручивается, а вместе с ней приводятся в движение и лопасти компрессора, которые расположены на том же валу. Преимущества данной системы таковы:

  • Увеличение мощности на 30-40% за счет маленького потребления топлива;
  • Польза для окружающей среды;
  • Возможность установки на любую марку машины;
  • Возможность установки своими руками.

Раскручиваясь, компрессор нагнетает воздух в цилиндрах двигателя, т.е. бензин сильнее начинает обогащаться воздухом, и обогащенная топливовоздушная смесь, под давлением созданным искусственным наддувом, а не разряжением в больших объемах приходит в цилиндры, где и сгорает.

Конечно, из-за создания большой мощности вследствие сгорания больших объемов топлива и нагнетания кислорода, вся система под конец такта сжатия довольно сильно греется, так что возможен даже взрыв, но изобретатели данного механизма придумали как свести на нет вероятность такого исхода. Решение довольно простое, турбонаддув снабжен интеркуллером, который, по сути, является радиатором для охлаждения воздуха и соответственно всей системы.

Как работает турбонаддув в машине

Энергия отработанных выхлопных газов в двигателе направляется на турбинное колесо нагнетателя, которое под воздействием газов вращается в своем корпусе, имеющем особую форму для улучшения кинематики прохождения выхлопных газов.

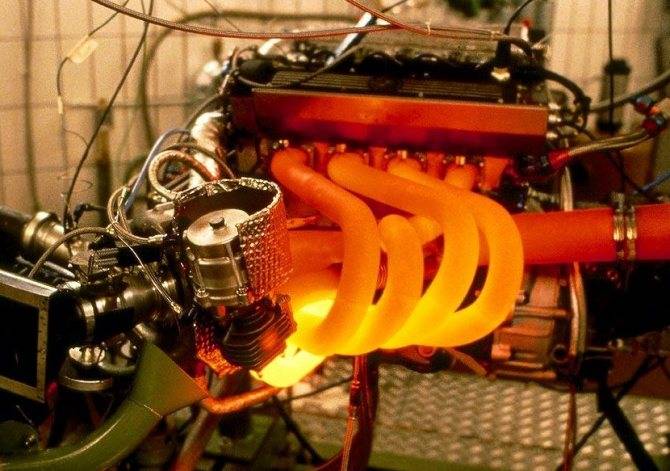

Температура здесь весьма высока, а потому корпус и сам ротор турбины вместе с ее крыльчаткой выполняются из жаропрочных сплавов, способных выдерживать длительное высокотемпературное воздействие. Также в последнее время для этих целей используются керамические композиты.

Компрессорное колесо, вращаемое за счет энергии турбины, осуществляет всасывание воздуха, его сжатие и последующее нагнетание в цилиндры силового агрегата. При этом вращение компрессорного колеса также производится в отдельной камере, куда попадает воздух после прохождения через воздухозаборник и фильтр.

Видео — для чего нужен турбокомпрессор и как он работает:

Как турбинное, так и компрессорные колеса, как уже говорилось выше, жестко закрепляются на роторном валу. При этом вращение вала производится с помощью подшипников скольжения, которые смазываются моторным маслом из основной системы смазки двигателя.

Подача масла к подшипникам производится по каналам, которые располагаются непосредственно в корпусе каждого подшипника. Для того, чтобы герметизировать вал от попадания масла внутрь системы, используются специальные уплотнительные кольца из жаростойкой резины.

Безусловно, основной конструктивной сложностью для инженеров при проектировании турбонагнетателей является организация их эффективного охлаждения. Для этого в некоторых бензиновых моторах, где тепловые нагрузки наиболее высоки, нередко применяется жидкостной охлаждение нагнетателя. При этом корпус, в котором расположены подшипники, включается в двухконтурную систему охлаждения всего силового агрегата.

Еще одним важным элементом системы турбонаддува является интеркулер. Его предназначением выступает охлаждение поступающего воздуха. Наверняка многие из читателей этого материала зададутся вопросом о том, зачем охлаждать «забортный» воздух, если его температура и так невелика?

Ответ кроется в физике газов. Охлажденный воздух увеличивает свою плотность и, как результат, возрастает его давление. При этом конструктивно интеркулер представляет собой воздушный либо жидкостный радиатор. Проходя через него, воздух снижает температуру и увеличивает свою плотность.

Важной деталью системы турбонаддува автомобиля выступает регулятор давления наддува, представляющий собой перепускной клапан. Он применяется с целью ограничить энергию отработавших газов двигателя и направляет их часть в сторону от колеса турбины, что позволяет регулировать давление наддува

Привод клапана может быть пневматическим или электрическим, а его срабатывание осуществляется за счет сигналов, получаемых от датчика давления наддува, которые обрабатываются блоком управления двигателем автомобиля. Именно электронный блок управления (ЭБУ) подает сигналы на открытие или закрытие клапана в зависимости от данных, получаемых датчиком давления.

Помимо клапана, регулирующего давление наддува, в воздушном тракте непосредственно после компрессора (где давление максимально) может монтироваться предохранительный клапан. Целью его использования является защита системы от скачков давления воздуха, которые могут быть в случае резкого перекрытия дроссельной заслонки двигателя.

Избыточное давление, возникающее в системе, стравливается в атмосферу с помощью так называемого блуофф-клапана, либо направляется на вход в компрессор клапаном типа bypass.

Преимущества и недостатки атмосферного двигателя

Первым делом для тех кто не в курсе я расскажу, что такое атмосферник. Атмосферником принято называть обычный двигатель внутреннего сгорания (ДВС), который использует для образования топливно-воздушной смеси воздух из карбюратора или инжектора (1 часть бензина к 14 частям воздуха). С появлением турбомоторов выбор автомобиля усложнился, поскольку водители начали все больше «соблазняться» более мощными турбированными агрегатами, отдавая им предпочтение перед обычными ДВС. Однако есть также и те, кто все же не решается покупать турбину ввиду отсутствия знаний или опыта эксплуатации этого двигателя.

Устройство атмосферника

Как устроен двигатель, можно рассмотреть на примере четырёхтактного атмосферного. По функциям детали мотора разделяются примерно на 4 группы:

  1. Для обеспечения впуска и воспламенения топливно-воздушных смесей. К этой группе относятся головка блока цилиндров и клапанный механизм.
  2. Детали для обеспечения сжатия воздушно топливной смеси. Эта группа состоит из поршней, поршневых колец, блока цилиндра, клапана.
  3. Для передачи энергии мотора. В группе находятся шатуны, коленчатый вал, подшипники и маховики, их можно купить здесь: /uzp.net.ua/ru/podshypnyky/.
  4. Детали для выработки искровых вспышек. Группу наполняют свечи зажигания и распределители.

Будет также интересно: Инструкция по промывке форсунок и инжектора своими руками

Взаимодействие этих деталей мотора обеспечивает главное вращение колёс.

Головка блока цилиндров

Это главная часть двигателя, расположенная непосредственно над блоком цилиндров. Она постоянно подвергается действию сгорающих газов, имеющих высокую температуру и давление. Деталь делают из листового железа или из сплава алюминия с высокопрочными и высокотемпературными добавками.

Клапаны и сопутствующие детали

Современные четырёхтактные двигатели имеют 4 клапана для каждого цилиндра: 2 впускных и 2 выпускных. Для обеспечения эффективного впуска впускной клапан имеет больший диаметр, чем выпускной. Они изготавливаются из высокотемпературного никеля или хромированной стали.

Каждый клапан имеет сопутствующие детали: седло и пружина, которая является спиральной и создаёт тесный контакт с седлом, предотвращая утечку газа. Обычно в двигателях используется одна пружина, но в некоторых видах устанавливают по 2 штуки для каждого клапана.

Когда клапан закрыт, седло находится в плотном контакте с его поверхностью, чтобы обеспечить непроницаемость камеры сгорания.

Блок цилиндров образует каркас двигателя. Совместно с поршнями блок цилиндров играет важную роль в обеспечении преодоления давления сжатия и сгорания. Для минимизации износа деталей и утечек газа внутренняя поверхность каждого цилиндра отделена под высокое давление хромированием.

Отверстие цилиндра делается круговым. Однако верхняя часть цилиндра и поршня благодаря высокому давлению и температуре страдает от износа. Позже зазор между поршневыми кольцами и цилиндром увеличивается, приводя к потерям сжатия.

Поршень мотора

Деталь двигается в цилиндре вверх и вниз под действием давления, образующего взрывами топливно-воздушной смеси. При этом поршень через поршневой палец и шатун вращает коленчатый вал. Сечение поршня не является правильным кругом: диаметр в направлении поршневого пальца делается немного меньше для утечки теплового расширения.

Будет также интересно: Причина высоких оборотов при запуске двигателя и на холостом ходу

Головка поршня становится гораздо горячее и расширяется больше, чем юбка. Для компенсации разницы в тепловом расширении диаметр поршня вверху сделан меньше, чем внизу. Кольца препятствуют утечкам под давлением сжатия смеси через зазор между цилиндром и поршнем. Обычно каждый поршень имеет 3 кольца.

Шатун агрегата

Он связывает поршень с коленчатым валом так, что вертикальное движение поршня преобразуется во вращательное движение коленвала. Поскольку шатун подвержен непрерывно действующим силам сжатия и растяжения, он должен быть довольно прочным и хорошо закреплённым, чтобы выдерживать эти нагрузки.

Коленчатый вал

Эта деталь преобразует через шатун прямолинейное движение каждого поршня во вращательное движение. Он состоит из шатунных шеек, которые передают силу поршней и валу, коленных шеек, регулирующих вращение вала и балансировочных грузов, обеспечивающих хорошее, сбалансированное вращение вала.

Коленвал вращается с большой скоростью, подвергаясь сильным нагрузкам от поршней, поэтому он должен быть довольно прочным и закреплённым, а также хорошо сбалансированным как статически, так и динамически.

Атмосферный ДВС: достоинства и недостатки

Атмосферный двигатель применяется в автомобилестроении на протяжении многих десятилетий. Собственно говоря, самые первые автомобили уже оснащались таким мотором.

«Атмосферник» отличают следующие достоинства:

  • хороший ресурс;
  • надёжность в эксплуатации;
  • долговечность;
  • простота использования;
  • относительная простота проведения профилактических и ремонтных работ;
  • неприхотливость в отношении качества топлива.

О надёжности атмосферного двигателя красноречиво свидетельствуют цифры. Качественные моторы позволяют автомобилю проходить до 500 тыс. километров. В истории развития автомобилестроения известны случаи, когда мотор переставляли из устаревшей машины в новую, и он продолжал исправно работать на протяжении ещё многих лет.

Перечень марок масла, которые можно использовать в конкретном агрегате, не в пример шире по сравнению с жёстко ограниченным перечнем марок и наименований для трубированного двигателя.

Конструкция «атмосферника» такова, что с его ремонтом или профилактикой может справиться не только профессионал, но и грамотный автолюбитель. Агрегат можно разобрать до последней детали и собрать обратно — конструкция позволяет сделать это без особых затрат. Нередки случаи, когда при ремонте агрегата используются «неродные» детали и комплектующие, произведённые другими производителями. Соответственно, и стоимость ремонта такого двигателя обходится дешевле.

Из минусов этого двигателя наиболее существенными являются:

  1. Более низкая, по сравнению с турбированным двигателем, мощность.
  2. Более высокий расход топлива.

Если сравнить атмосферный и турбированный двигатели одинакового объёма, по мощности атмосферный очевидно проигрывает своему конкуренту.

Если сравнить два двигателя одинаковой мощности, например, 140 л.с., то выяснится, что атмосферный двигатель объёмом 2 литра потребует 12 литров бензина (на 100 км), а «турбинник» с объёмом даже меньшим (1,4 литра) обойдётся и 8 литрами. Разница очевидна.

Впрочем, на этом перечень «минусов» исчерпывается. Атмосферные ДВС надёжны, просты и долговечны, но при этом не созданы для больших нагрузок и высоких оборотов.

Турбированные двигатели

Что касается двигателя с турбиной, то он имеет немало минусов, о которых не говорит дилер при продаже машины.

К минусам часто относят сложность конструкции двигателя (как следствие – поломки случаются чаще), сравнительно маленький срок службы турбины (из-за постоянной работы при высоких температурах), невысокий ресурс самого двигателя (из-за работы при повышенных нагрузках).

Так же к минусам относят высокий расход топлива (при интенсивной езде), требовательность к его качеству, наличие “турбо-ямы” при разгоне, которую имеют многие модели турбодвигателей, большое количество сложностей при эксплуатации и уходе за турбиной (установку турбо-таймера, использование специальных масел и т.д.).

Ещё одним существенным минусом является высокий расход масла, который для многих турбодвигателей является нормой.

Кроме всего прочего, турбированный двигатель требует высококвалифицированных мастеров при обслуживании и ремонте. Этим фактом многие автовладельцы пренебрегают, отдавая автомобиль во “всеядные” сервисы, после работы которых срок службы двигателя может сократиться очень существенно.

К плюсам турбированного двигателя, в свою очередь, можно отнести довольно высокую мощность при сравнительно малом объёме. Это позволяет производителям:

  • – во-первых – добиваться сравнительно низкого расхода топлива в городском режиме движения и снижения вредных выбросов (что соответствует экологическим нормам Евро-4 и Евро-5 и прочим).
  • – во-вторых – устанавливать двигатели небольшого объёма на сравнительно тяжёлые автомобили (бизнес-седаны и паркетники).

Так же к плюсам турбодвигателей ценители относят неповторимое удовольствие от вождения и характерные свистящие звуки при разгоне.

Какое масло нужно турбомоторам, а какое — атмосферным?

У турбомотора наибольшая отдача, то есть максимум выработки тепла приходится на диапазон оборотов в районе 3000-4000 об/мин, когда турбина подаeт повышенное количество воздуха в цилиндры. После того как поток выхлопных газов станет достаточным для полноценной работы турбины, происходит скачок вырабатываемой энергии, сопровождаемый скачком температуры. Моторное масло в таких условиях обязано сохранять свои свойства как при низких, так и при повышенных температурах

В случае турбированного двигателя это особенно важно, поскольку ось, на которой установлены турбинное и насосное колeса турбонаддува, работает в подшипниках скольжения. В случае если смазочный материал не обеспечит необходимую защиту данного узла, турбина может преждевременно выйти из строя

, не выработав свой ресурс, который обычно составляет 30–70% ресурса двигателя.

Для машин с турбокомпрессорами лучше всего подходят синтетические масла

, так как они лучше противостоят окислению по сравнению с минеральными и полусинтетическими. К тому же их вязкость в меньшей степени зависит от изменений температуры, что необходимо для обеспечения защиты подшипников турбины на всех режимах работы двигателя.

Что касается самих характеристик вязкости моторного масла, то турбированные моторы «предпочитают» всесезонные масла

с низкотемпературным показателем вязкости SAE 0W и высокотемпературным SAE от 20 до 40. Моторные масла с низким показателем высокотемпературной вязкости следует выбирать для повышения топливной экономичности, высокие показатели вязкости — для лучшей защиты двигателя и турбины. В любом случае, подбор смазочного материала следует проводить в полном соответствии с руководством по эксплуатации конкретного автомобиля.

Кроме того, есть пара важных нюансов относительно использования автомобилей с турбированными двигателями: важно постоянно следить за состоянием масла, меняя его с периодичностью, рекомендованной производителем; необходимо регулярно проверять воздушный фильтр — если он забился, это нарушит работу компрессора; турбина быстрее изнашивается, если сразу после остановки автомобиля отключать мотор. Чтобы продлить срок службы турбомотора, ему нужно дать немного поработать на холостых оборотах для охлаждения турбины

Атмосферные двигатели

, в отличие от турбированных, менее требовательны к специфическим характеристикам масла. В данном случае подойдут общие рекомендации, которые мы давали в одной из предыдущих статей.

Стоит лишь напомнить о том, что мы предлагаем простой способ найти подходящее масло, — воспользоваться удобным онлайн-подборщиком. Просто задайте параметры «вид техники — марка — модель» или воспользуйтесь строкой поиска, и вам будут предложены все подходящие виды масла согласно международным стандартам и допускам автопроизводителей.

Выбор, как всегда, за вами!

Чем отличается атмосферный двигатель от турбированного

Эти два вида двигателей наиболее популярные в легковом автомобилестроение. При этом они имеют между собой существенные отличия.

Основные различия между атмосферным и турбированным двигателем коснулись следующих показателей: принципа работы, объема и мощности, длительности эксплуатации, качества топлива и смазочных материалов. Разберем эти параметры в сравнении.

Турбированный мотор отличается имеющейся системой турбонаддува. Она состоит из промежуточного охладителя, турбокомпрессора, турбины. В результате в цилиндры двигателя поступает больше воздуха, чем в мотор атмосферного ДВС. Поэтому процесс сгорания воздухо-топливной смеси, насыщенной воздухом, проходит более эффективно – появляется больше энергии, запускающей двигатель и приводящей в движение автомобиль.

Исследования показали, что для достижения мощности в 125 лошадиных сил, объем атмосферного и турбированного мотора будет разным. В частности, для турбированного ДВС будет достаточно объема 1 литр, а для атмосферного двигателя этот показатель составит 1,6 литра.

При мощности в 125 л. с, турбированный двигатель будет обладать немного меньшим расходом горючего и лучшей динамикой. А также к преимуществу турбированного ДВС нужно отнести больший вес атмосферного мотора и его неспособность поддерживать максимальную мощность во время езды горной местностью, отличающейся разреженным воздухом.

По длительности эксплуатации атмосферный двигатель превосходит своего визави. Турбированный мотор изнашивается быстрее. При этом максимальное расстояние, которое такой двигатель способен покрыть без капремонта, равняется 150 тысяч километров. А атмосферный мотор, способен преодолеть без капитального ремонта в пределах 300-500 тысяч километров.

В идеале, для бесперебойного функционирования обоих типов двигателей нужно максимально качественное топливо и смазочные материалы. Однако атмосферный мотор, в сравнении с турбированным двигателем, менее прихотлив к их качеству. А также его ремонт обойдется дешевле.

В результате сравнительного анализа появляется заключение, о том, что:

  • турбированный мотор лучше атмосферного по количеству создающейся энергии, меньшему расходу топлива (при равных стартовых характеристиках) и объему, необходимому для достижения максимальной мощности;
  • атмосферный мотор лучше своего визави по длительности эксплуатации и меньшей прихотливости к качеству ГСМ.

Рекомендуем: Замена сайлентблоков: ехать в автосервис или делать самому?

Кто быстрее турбо или атмо?

С тех пор, как начали появляться первые турбины на тюнингованных автомобилях, возникает вопрос — кто быстрее, автомобили с турбонаддувом или атмосферники с большими распредвалами? Ответ однозначен — правильно собранный турбо мотор не оставит никакого шанса самому «злому атмо». Самый мощный атмосферный двигатель на данный момент применяется в боллидах Формула-1, с одного литра объёма двигателя снимается около 300 л/с. формула 1 турбо. Для примера: правильно собранный турбо мотор выдаёт до 900 л/с с литра объёма, при наддуве 5,5 атмосфер. Такие моторы применялись на Формуле-1 во времена турбо-эры с 1977 по 1988 г, с мотора объёмом 1,5 литра снимали от 700 до 1400 л/с.


Подобные моторы сейчас применяются в драг рейсинге класса «top fuel» в США, с мотора объёмом 8,2 литра снимается 7000 л/с. От куда же берутся эти лошадиные силы? Ведь обычный мотор внутреннего сгорания имеет около 60 л/с с литра. Обычный мотор расчитан на езду в городских условиях, с крутящим моментом на низких оборотах. Такая компоновка имеет свои ограничения в максимальной мощности и скорости. Цилиндры двигателя имеют огромный потенциал для увеличения мощности без увеличения объёма двигателя. На сколько можно повысить мощность двигателя с помощью турбины? При увеличении наддува на 1 атмосферу, мощность увеличивается примерно на 100%. То есть если двигатель имел изначально 100 л/с, то при давлении турбонаддува 3 атмосферы (3 бар), его мощность возрастёт до 300 л/с. Естественно двигатель должен быть подготовлен к такой нагрузке: резко возрастает тепловой режим работы мотора — повышается температура клапанов, поршней, масла, охлаждающей жидкости, выпускной системы. Эти элементы должны быть доработаны к условиям возросшей температуры. Возрастает нагрузка на поршни, шатуны, коленвал, блок двигателя, сцепление, трансмиссию. Эти элементы автомобиля должны быть подобраны в соответствии с возросшей мощностью. Степень сжатия на турбо моторах должна быть уменьшена в зависимости от давления наддува. На самом деле высокая степень сжатия с использованием высокооктанового топлива даёт не такую уж большую прибавку мощности, как разница в цене на топливо. При увеличении степени сжатия на единицу — мощность возрастает примерно на 1,5%. Конечно существует топливо с октановым числом 150 — метиловый спирт. Его использование на атмосферном двигателе позволяет применять степень сжатия 1:15, но прибавка мощности с высокооктановым топливом слишком несущественна. Так что не нужно скупиться на уменьшении степени сжатия на турбо моторах, и в моторах с закисью азота. На мощных турбо моторах степень сжатия находится в пределах 7-8, в зависимости от применяемого топлива. Детонация очень разрушает мотор, так что лучше меньше, чем больше.

Основные различия устройства атмосферного и турбированного двигателя

В основе принципа работы любого современного ДВС лежит процесс сгорания топлива в его цилиндрах. Топливо подается не в чистом виде, а в виде рабочей смеси, состоящей из горючего и воздуха. Что турбомотор, что атмосферник устроены в этом смысле одинаково.

Для приготовления рабочей смеси используется горючее и многократно превосходящие по объему воздушные массы. Понятие «атмосферник» появилось и прижилось потому, что для создания смеси применено естественное атмосферное давление. Воздух затягивается через фильтр и систему воздуховодов благодаря работе поршней.

Отличия между различными силовыми агрегатами атмосферного (естественного) принципа действия заключаются только в том, как реализуется процесс образования смеси и его дальнейшая подача в цилиндры. Таким образом, атмосферный мотор не оснащается специальными узлами, которые отвечали бы за принудительную подачу воздушной массы.

Интересно, что схема питания атмосферного мотора основана на естественном притоке воздуха для формирования рабочей смеси. При разных режимах работы она не позволяет обеспечить соотношение 14 к 1 (количество частей воздуха на количество частей горючего). Из-за этого движок уже не способен тянуть на низких оборотах, а на высоких еще не может. Это приводит к снижению диапазона оборотов, при которых мотор способен обеспечить максимальную мощность и тяговые усилия.

Чтобы понять, что такое турбированный двигатель, необходимо понять, как он работает, и из каких состоит узлов. По сути, это тоже силовая установка, только подача воздуха в цилиндры происходит принудительным образом, за счет специального устройства. Основными частями турбокомпрессора являются вентилятор с турбиной.

Подключаются они к системе выпуска отработанных газов в машине, а дальше принимают на себя часть их энергии и воздействуют на лопасти турбины. От выхлопных газов создается давление, и они раскручивают ее, заставляя работать вентилятор компрессора. Далее под давлением закачивается большой объем воздушных масс.

Воздуха становится больше в системе и сгорает он более качественно — это значит, возрастает и мощность силовой установки. Имея меньший объем, турбомотор способен выдавать больше лошадиных сил, чем атмосферный аналог. Но система охлаждения функционирует также несколько по-иному. Функцию радиатора здесь выполняет другое приспособление, которое называется интеркуллером. Вместо охлаждающей жидкости в нем циркулирует обычный воздух. Чтобы усилить охлаждающие свойства, вместе с ним могут устанавливать дополнительный вентилятор.

Разница между атмосферным и турбированным движком заключается в принципе их устройства и функционирования. У последнего для создания рабочей смеси также необходим воздух. Однако воздушные массы не просто поступают извне, но еще и принудительно, за счет нагнетания турбиной. Чем отличается атмосферный агрегат от турбированного, так это как раз тем, что поступает больший объем кислорода в рабочие цилиндры. Из-за этого топлива сжигается больше и возрастает полезная мощность. Чтобы сделать автомобиль еще мощнее, нет необходимости наращивать объем камер сгорания или увеличивать число самих цилиндров.

Надежность турбомотора

Проблемы с надежностью были актуальны именно для первой линейки фольксвагеновских двигателей конца прошлого десятилетия. Со временем надежность наддувных моторов удалось заметно повысить. Конечно, говорить об огромном по нынешним временам ресурсе старых атмосферников 90-х не приходится. Но с ресурсом современных двигателей аналогичной мощности без наддува срок службы того же ЕА211 (1.4) вполне сравним. И тот факт, что количество обращений по гарантии в последнее время сильно сократилось, это подтверждает. Кстати, схожая ситуация и с фордовским турбомотором серии EcoBoost.


Еще одна популярная линейка турбомоторов — EcoBoost от Ford. Двигатели рабочим объемом 1,5 л можно увидеть на Фокусах и Куге, а 2-литровые — на Mondeo.

Еще одна популярная линейка турбомоторов — EcoBoost от Ford. Двигатели рабочим объемом 1,5 л можно увидеть на Фокусах и Куге, а 2-литровые — на Mondeo.

Как устанавливается турбина

Вы и сами можете переделать мотор, если умеете выполнять следующие операции:

  • увеличение объемов цилиндров;
  • замена клапана и кулачкового вала;
  • снижение сопротивления ГРС;
  • установка улучшенных воздухофильтров;
  • использование патрубков и увеличение насосной мощности.

В результате мощность силового агрегата увеличится минимум на 30%. Однако вряд ли вы сумеете провести чип-тюнинг, то есть прошивку мотора при помощи специальных компьютерных программ. Это позволяет повысить мощность устройства приблизительно на 15%. Стоит отметить, что стоит это довольно дорого. У экспертов нет однозначного мнения по поводу степени полезности этой процедуры. Одни из них утверждают, что после нее двигатель изнашивается быстрее, а другие убеждены, что перепрошивка наоборот расширяет эксплуатационный ресурс деталей.

После операций по повышению мощности ДВС можно столкнуться с тем, что агрегат начал перегреваться, особенно при жаркой погоде. Чтобы избежать этого, нужно будет установить интеркулер. Это устройство охлаждает надувочный воздух. Стоит отметить, что его можно установить и обычный атмосферный двигатель. Интеркулер сделает так, что в поступающем холодном воздухе будет содержаться больше кислорода. Это обеспечит лучшее сгорание топлива, за счет чего возрастет и КПД двигателя. Поскольку данное устройство является достаточно компактным, его можно устанавливать практически куда угодно.

Большинство автовладельцев отмечает приятные изменения в первые же минуты вождения машины, в которую был вмонтирован интеркулер. Температура воздуха снижается на 15%, что увеличивает мощность ДВС в среднем на 4%. При этом сокращается расход топлива. В отдельных случаях при помощи данного механизма мощность мотора можно повысить даже на 25%.

Может ли быть установлена турбина на атмосферный двигатель вашей машины? Это определяется моделью авто. Иногда проще купить новый автомобиль, чем подбирать необходимые запасные части для старого. Если вы все-таки хотите турбировать мотор, то лучше не пытайтесь делать это самостоятельно, а обратитесь за помощью к профессионалу.

Переоборудование начинается с демонтажа всех деталей, связанных с впуском и выпуском воздуха. Затем коллектор соединяют с турбиной, развернутой таким образом, чтобы работа с присоединением патрубков выполнялась максимально легко.

Турбина вращается очень быстро, поэтому ее подшипники должны постоянно смазываться. Трубку для подачи смазки необходимо подсоединить к тому месту в моторе, в котором масло идет под давлением. Для подключения также может использоваться тройник датчика давления. Второй конец трубки подключают к верхнему сегменту картриджа турбины. Сливаться масло будет под низким давлением, через предназначенный для этого сосок. Система охлаждения подключается с обратной стороны от водяной помпы.

Двигатель будет получать больше воздуха, а значит, ему понадобится большее количество топлива. Для увеличения его подачи устанавливаются форсунки, обладающие высокой производительностью. Также в некоторых случаях имеет смысл установить новый топливный насос. Электроника будет контролировать уровень давления воздуха, не допуская избыточных показателей. К ней подсоединяют датчики температуры. Контроллер нужно откалибровать так, чтобы топливная смесь впрыскивалась точно в нужный момент.

Не забывайте, что прошивкой двигателя обязательно должен заниматься очень опытный специалист. Здесь есть риск сбить заводские настройки, что выведет мотор из строя. Тогда придется тратить дополнительные средства на его ремонт. Установка турбокомпрессора на атмосферный двигатель в значительной степени упрощает его настройку. Тогда двигатель сможет эффективно работать и на высоких, и на низких оборотах.
