Тюнинг выхлопной системы своими руками

Изменение звука выхлопа

В определенных случаях мастерами практикуется установка нескольких вариантов резонаторов и глушителей поочередно с целью определения подходящего варианта звучания системы. Звуковые параметры авто зависят от многих факторов, в их числе выделяют объем глушителей, строение и диаметр, а также остальных компонентов системы.

В автосервисе подход к тюнингу звука выхлопной системы разнообразный, так как они опираются на конечные цели автовладельца. Это может быть радикальное изменение звука, для которого потребуется использовать новые компоненты, а может быть легкое улучшение штатного звучания, для чего не нужны особые усилия.

В любом случае требуется пользоваться услугами профессионального автосервиса, так как грамотно оптимизировать звучание выхлопной системы допускается с использованием дорогостоящего оборудования и специализированных компонентов

Не стоит забывать о важности квалификации мастера, без которой не получится ничего

Автомобили индивидуальны, каждая марка, модель и модификация сходит с конвейера со своими особенностями и звуком. Наиболее простой способ изменить звучание машины – заменить штатную систему прямоточной выхлопной системой, чтобы увеличить громкость.

«Паук 4-2-1»

Очень часто тюнинг выхлопной системы начинается с выпускного коллектора. Так, на четырехцилиндровые автомобили устанавливают «Паук 4-2-1». Это делается с целью увеличения мощности. Но как говорят специалисты, получить прибавку можно только незначительную, да и то только на «верхах».

Среди наиболее популярных производителей стоит отметить:

  • MG-RACE.
  • «Стингер».

Самостоятельно сделать “паука” очень сложно, в отличие от глушителя (о его изготовлении мы расскажем немного позже)

При выборе «паука» важно обратить внимание на наличие кислородного датчика в штатной системе. Если он имеется, его нужно переносить на новый выпускной коллектор. Для этого некоторые модели уже имеют штатные вырезы под эти датчики

Для этого некоторые модели уже имеют штатные вырезы под эти датчики.

Как происходит установка? Для этого нам понадобится стандартный набор инструментов:

  • Рожковые ключи и головки.
  • Смазка ВД-40.
  • Новая прокладка на коллектор и новые болты.

Работы следует производить на смотровой яме. При помощи домкрата очень сложно добраться до выхлопной системы, поэтому данный вариант мы исключаем. Итак, в первую очередь нам нужно снять старый выпускной коллектор. Часто старые болты прикипают и ржавеют, поскольку нагреваются и находятся в нижней части кузова. Предварительно их нужно замочить в ВД-40 и уже после откручивать. Иногда случается, что срывается резьба вместе с болтами. Поэтому всегда нужно держать под рукой комплект новых. Их желательно и установить затем. Также следует открутить болты крепления с приемной трубой. Далее можно вынимать коллектор.

Наш спортивный «паук» должен сесть на штатные шпильки, без доработок. Установка его выполняется в обратном порядке. Сначала крепится верхняя часть, затем подключается остальная выхлопная система. Тюнинг на этом этапе можно считать законченным. Не забудьте установить новую прокладку, так как старая не обеспечит былого уплотнения.

Как провести тюнинг выхлопной системы

Конструкция и размеры выхлопного тракта для каждой модели автомобиля проектируются с учётом мощности конкретного силового агрегата и вполне соответствуют количеству выхлопа, создаваемого двигателем в определённый промежуток времени. Водители, решившиеся на тюнинг выхлопных систем путём монтажа прямоточных глушителей, могут прибавить мощность в пределах 10-15 лошадиных сил без риска превысить допустимый уровень звука. Можно постараться и добиться прибавки в 20-30 «лошадок». Однако ездить на таком автомобиле будет практически невозможно из-за сильного шума.

Тюнинг выхлопной системы своими руками путём установки прямоточного глушителя начинается демонтажем старого выхлопного тракта. Сначала вырезаем и вынимаем все элементы конструкции. Потом берём заранее приготовленную трубу, сечение которой должно соответствовать диаметру разобранного глушителя, делаем отверстия там, где планируется соединение новой системы. Вслед за этим на подготовленную заготовку навариваем другую трубу длиной в 1 м диаметром 20 см. В старый корпус вставляем полученную конструкцию и завариваем. После этого оборачиваем глушитель жаропрочным шумоизоляционным материалом. Сверху накладываем лист нержавеющей стали внахлёст не менее 5 см и привариваем крепление, чтобы зафиксировать полученную конструкцию в штатных местах.

Установка прямоточной трубы способствует быстрому выхлопу, что приводит к увеличению мощности. Однако следует помнить, что эффективность прямоточной конструкции достигается только на силовых агрегатах большого объёма и мощности. Поэтому для тюнинга обычных автомобилей специалисты не рекомендуют устанавливать прямоточный глушитель. В этом случае достаточно установить спортивную «банку» с уникальной оконцовкой.

Благородный звук

Существует несколько способов придания звуку оригинального оттенка. Например, басистый низкий звук можно получить, если увеличить оконцовку трубы. Плюс к этому использование шумоизоляционного материала также приведёт к понижению высоких частот. Чтобы добиться благородного звука на вашем автомобиле, рассмотрим сначала, как происходит гашение шума в выхлопном тракте. Зная, по какому принципу обрабатывают звук выхлопные системы, тюнинг можно выполнить самостоятельно, путём модернизации отдельных элементов.

Ограничитель звука представляет собой сужение проходного сечения трубы. Звуковые колебания сглаживаются преодолением сопротивления дросселя, где энергия шума попросту рассеивается. Чем меньше диаметр проходного канала, тем выше сопротивление и эффективней сглаживание.

Отражателями служат многочисленные перегородки внутри глушителя. От них отражаются звуковые волны, в результате чего теряется часть энергии звука. Если в «банке» устроить определённое количество таких зеркал, то можно добиться минимального шума. При этом резко возрастёт сопротивление потоку выхлопных газов.

Резонатор глушителя представляет собой замкнутую полость. Она располагается вокруг трубы и соединена с ней отверстиями. В одном корпусе может быть две полости. Они отличаются объёмом и разделяются перегородкой. Отверстия играют роль резонатора, гасящего колебания низких частот. Такое решение не оказывает значительного сопротивления потоку отработанных газов. К тому же в конструкции не предусмотрено уменьшение сечения проходного канала.

Поглотитель работает по принципу поглощения звуковых волн специальным материалом с пористой структурой. Максимальный эффект достигается большим количеством пор. Благодаря поглотителям обеспечивается постоянство проходного сечения глушителя. Слой поглощающего материала укладывается вокруг трубы, в которой проделаны сквозные отверстия.

В выхлопных системах современных автомобилей все преобразователи звука применяются в комплексе. Комбинация всех вышеперечисленных элементов позволяет достичь наибольшей эффективности. Тюнинг выхлопной системы по приданию звуку выхлопа мягкого басистого оттенка можно сделать самостоятельно, если использовать мягкие поглощающие материалы. Путём подбора различных поглотителей и их объёма производится подбор желаемого тембра.

Это интересно: Какая пленка для тонировки стекол автомобиля лучше?

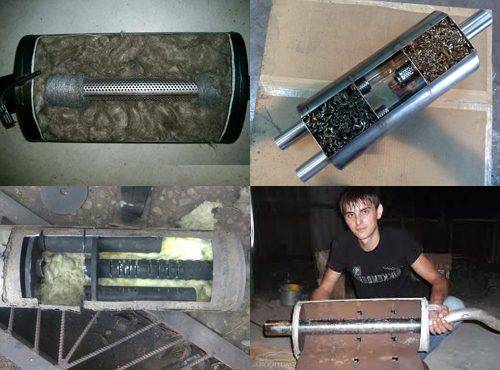

ПГ из сподручных материалов своими руками

Если нет возможности покупать готовые тюнинг комплекты из магазина, то ничего страшного. Сделать самодельный глушитель удастся из сподручных материалов. Однако не рекомендуется использовать для этого старые, бывшие в употреблении глушители, так как в результате многократных циклов нагрева металл их теряет свои первоначальные свойства.

Из нержавейки

ПГ из нержавейки — это наиболее дорогой способ модернизации выхлопа, но и более эффективный. Но если ещё учесть высокие показатели защиты от агрессивных сред, то такой вариант способен прослужить долгие годы, и тем самым, сэкономить финансовые средства.

Чтобы изготовить самодельный ПГ из нержавейки, надо сделать следующее:

  • взять трубку из нержавейки нужного диаметра (длина определяется моделью автомобиля);
  • надеть на неё несколько металлических ёршиков (продаются в магазинах под названием «металлическая губка»);

Металлические ёршики предназначены в прямоточном глушителе для снижения шума

обернуть трубу с надетыми губками кусками тонкой металлической сетки;

Металлическая сетка нужна для обертывания прямоточного глушителя и устранения шумности

обёртывать нужно плотно, чтобы не осталось никаких пустот (см.фото);

Оборачивание глушителя металлической сеткой должно проводиться очень плотно

  • после оборачивания, закрепить проволокой (сталистой, не медной!);
  • вставить такой сэндвич в трубу нержавейку потолще диаметром или обернуть поверх проволоки лист нержавейки;
  • забить внутрь урсу — минвату;

Урса минвата забивается внутрь глушителя

  • заклепать поверхностный лист нержавейки, сделав прежде отверстия в листе для заклёпок сверлом;
  • замазать одно из отверстий самодельного резонатора смесью из урсы и цемента (готовится в соотношении 1 минвата х 3 цемента).

Замазка отверстия огнеупорной смесью обязательный этап в операции по изготовлению самодельного глушителя

Остаётся только установить крепёжные элементы и фиксаторы, поставить новую систему на машину.

Из огнетушителя

ПГ удаётся сделать и из других материалов. Например, из огнетушителя (его каркаса). Способ неплохой, хотя и бюджетный.

Вот ещё материалы, которые понадобятся:

  • 2 трубки диаметра 32 мм или больше;
  • сварочный аппарат;
  • резчик по металлу (подойдёт болгарка).

Алгоритм выполнения операции:

  • огнетушитель опустошается от смеси;
  • увеличивается диаметр его центрального отверстия с обеих сторон так, чтобы вошли трубы на 32 мм;
  • привариваются трубы спереди и сзади каркаса огнетушителя;

Труба к корпусу огнетушителя приваривается

  • на полученный резонатор привариваются необходимые крепления (по аналогии с креплениями старого глушителя, который стоит на машине или мотоцикле);
  • самодельное изделие покрывается защитной краской;
  • проверяется качество сварных швов (они обязательно обрабатываются антикором).

Из термоса

В качестве материала для глушителя может быть использован и вот такой металлический термос.

Металлический термос может быть использован в качестве материала для ПГ

Подойдёт он и как насадка на ПГ и как собственно, сам глушитель. Как известно, термос состоит из внутренней камеры и наружной оболочки. Такая конструкция и позволяет легко изготовить глушитель — камера играет роль закрытого с одной стороны резонатора.

Алгоритм проведения операции будет выглядеть так:

  • в первую очередь следует хорошенько отмыть термос, выкинуть за ненадобностью пробочку;
  • зачистить корпус снаружи щёткой по металлу;
  • снять заднюю часть термоса;

Задняя часть термоса вырезается

  • подогнуть края, выровнять;
  • вырезать отверстие вот по этой окружности.

Отверстие в задней части термоса используется для выхлопа, отверстие в передней — для соединения с системой ДВС

Продолжаем:

на бортике передней части термоса надо пробить отверстия по всему периметру через каждые 50 мм для выхода выхлопных газов по наружной стенке термоса к задней части (размер отверстий в диаметре — 5–6 мм);

На бортике в передней части термоса следует пробить отверстия

пробивать отверстия можно острой стамеской, и вот, что должно получиться;

Отверстия для выхода газов делаются на бортике стамеской

чтобы газы выходили наиболее эффективно, рекомендуется отверстия расширить, соединив 2 отверстия в одно.

Расширенные отверстия делаются наподобие жабр

Глушитель или резонатор готов. Его можно будет поставить либо на старую систему выхлопа, обеспечив тем самым прямоток, либо собрать на новые трубы и составляющие.

Это интересно: Галогеновые автомобильные лампы — описание, характеристики

Пару слов о прямотоках

Про это у меня есть отдельная статья, почитайте. Вот только некоторым из нас с вами не нужен акустический комфорт – важна только мощность. Поэтому резонатор, да и сам глушитель модернизируются, у них убираются перегородки, которые «стопорят» газы – соответственно энергия на преодоление этих барьеров не тратиться, вот вам 5 7% к мощности двигателя.

  1. Парктроник электронная акустическая система парковки автомобиля Виды принцип работы определение неисправностей и ремонт АПС
  2. Устройство и принцип работы механизма сцепления автомобиля
  3. Чем можно и чем лучше промыть систему охлаждения двигателя автомобиля
  4. Какой компрессор нужен для покраски автомобиля самостоятельно?

Прямоточный глушитель

Такие глушители часто устанавливают на спортивные автомобили. Так что, изготовить такой глушитель своими руками и установить на ВАЗ, будет немного неуместно.

При такой конструкции нет шумопоглатителя. Отработанные газы передвигаются по замкнутому кругу. Из-за некоторых специфических особенностей такой системы газы выходят из двигателя быстрее, коэффициент полезного действия (КПД) двигателя при этом возрастает. В конце работ нужно будет отрегулировать всю систему питания.

Для изготовления своими руками такой системы выхлопа нам нужно взять: лист нержавейки, трубы, сварка, минеральная вата, термостойкий изолятор, шлифовальная машина.

После этого на трубу нужно приварить ещё одну трубу. Диаметр её должен составлять около 20 сантиметров, а длина около метра. Вставляем этот механизм в корпус вашего старого глушителя и завариваем корпус.

Далее с помощью ваты мы обволакиваем верх глушителя. Сверху, немного внахлест, накроем листом из нержавеющей стали. Таким нехитрым способом мы сделали шумоизоляцию нашему глушителю. Теперь можно устанавливать ваш глушитель.

Прямоток своими руками

Мощность двигателя – тот фактор, на который обращают внимание в первую очередь при знакомстве с автомобилем. Да и в дальнейшем про нее никогда не забывают

Кроме того, у многих порой возникает желание ее увеличить. И одним из способов, позволяющих добиться этого, будет прямоточный глушитель или прямоток, установленный на серийный автомобиль.

Общие сведения о выхлопной системе (ВС)

Как известно, глушитель является частью выхлопной системы, и о ней необходимо вспомнить, прежде чем начинать разбираться с тем, что такое прямоток. Она выполняет больше задач, чем может показаться на первый взгляд. Самая первая и очевидная – отвод выхлопных газов автомобиля

Другой, не менее важной функцией ВС будет обеспечение вентиляции цилиндров двигателя

Достигается это достаточно оригинальным способом – в момент закрытия клапанов одного цилиндра в выпускном коллекторе создается разрежение, которое перемещается по системе со скоростью звука. Отразившись от препятствий, оно возвращается в коллектор к моменту открытия следующего клапана, создавая на выходе из цилиндра область пониженного давления, тем самым улучшая вентиляцию и продувку внутреннего объема.

Скорость и время перемещения разрежения зависят от длины пути (выхлопных труб) и оборотов двигателя, но это учтено при расчете штатной выхлопной системы. Ну и еще одной ее задачей будет борьба с шумом, чем и занимается на машине глушитель. В целом традиционную ВС можно представить, как показано на картинке.

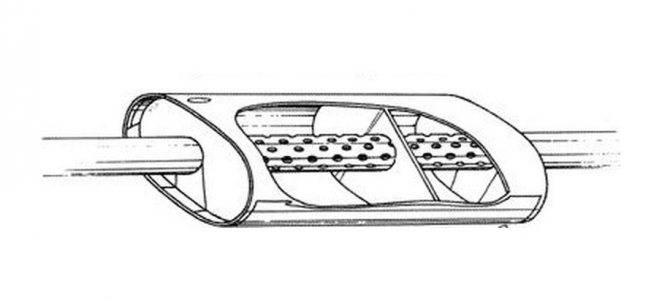

Устройство прямоточного глушителя автомобиля

При тюнинге автомобиля зачастую вместо обычного ставят прямоточный глушитель. С чем это связано? Дело в том, что прямоток позволяет решить две задачи:

  • изменить звук, сделав его басовитым и рычащим, что создает впечатление мощного, «заряженного» автомобиля, хотя на самом деле это может быть и не так;
  • немного, на несколько лошадиных сил, увеличить фактическую мощность мотора, снизив потери на преодоление сопротивления движению выхлопных газов в глушителе.

Теперь, когда мы разобрались, что дает прямоток, можно изучить его устройство. Сравнить, как выглядит прямоточный глушитель (один из его возможных вариантов) и штатный, можно на приведенном ниже рисунке.

Как видно, разница заключается в том, что прямоточный глушитель имеет более простое устройство. Такое упрощение позволяет во многих случаях изготовить самодельный прямоток, особенно для машин отечественного производства, например, ВАЗ 2114.

Как сделать прямоточный глушитель своими руками

Обычно причиной установить прямоточный глушитель на свой автомобиль, например, ВАЗ 2114, является желание выделиться среди других, обратить на себя внимание. Самое простое, как можно достичь подобного – изменить звук, издаваемый машиной

Учитывая, что прямоточный глушитель своими руками сделать легко, каждое такое самодельное устройство может иметь свою, отличающуюся конструкцию.

Поэтому нет необходимости полностью описывать, например, прямоток на ВАЗ 2109 или прямоток на ВАЗ 2106, достаточно привести общий принцип, согласно которому и создается такое устройство. Обычно когда рассматривается, как сделать прямоток своими руками, в качестве заготовки используется обычный глушитель, особенно если делается прямоток на ВАЗ или для какого-то аналогичного автомобиля (например, ВАЗ 2114).

С него снимается штатный глушитель, и затем он вскрывается при помощи болгарки, а все внутренние перегородки и трубы убираются. Получается заготовка глушителя прямотока, как показано на фото.

А вот дальше, когда делается прямоток своими руками, начинается творчество. Хотя в этом случае нельзя говорить о настоящем прямотоке. Дело в том, что в большей части речь идет о глушителе прямотока.

Существуют самые разные варианты его реализации. Кто-то вваривает между торцами одну трубу, кто-то две, а кто-то устраивает несколько отделений и дополнительно использует асбест, базальтовую вату, металлические стружки для снижения шума мотора автомобиля. Различные примеры, показывающие как сделать прямоток, показаны на фото ниже.

Причем приведенными вариантами далеко не исчерпываются способы, какими изготавливают подобное устройство. Для завершения работ необходимо заварить вырезанное отверстие, и прямоток для автомобиля можно считать готовым.

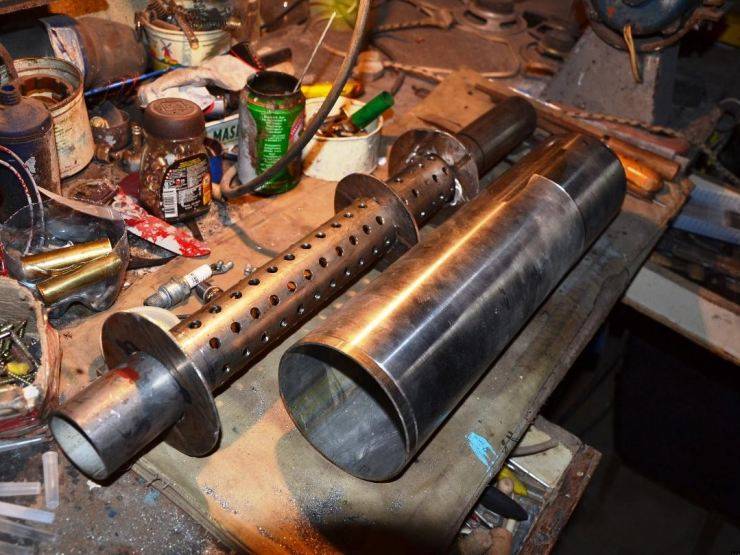

Делаем спортивный глушитель с нуля

Тюнинг выхлопной системы можно сделать «с нуля». Для этого нам потребуется:

  • Два фланца под трубы (можно заказать у токаря).
  • Сама труба длиной минимум в 42 сантиметра.

Диаметр труб должен быть разным. Внешняя имеет диаметр в 13 сантиметров, а внутренняя – штатные 48 миллиметров для ВАЗа. Если выполняется тюнинг выхлопной системы УАЗа, то этот размер больше – 52 сантиметра.

Итак, берем нашу перфорированную трубу и обматываем негорючим материалом. Это может быть асбест. Далее устанавливаем большую трубу и плотно забиваем стекловатой внутреннее пространство. После этого сварочным аппаратом делаем швы спереди и сзади

Важно, чтобы все было герметично. Далее привариваем крюк для крепления глушителя в районе бампера

Этот крюк должен быть как на самом глушителе, так и на кузове. Для закрепления можно взять обычную резиновую подушку глушителя от ГАЗели. После этого можно смело устанавливать элемент на место.

Как получить прямоточный глушитель

Вы решили сделать басистый выхлоп своими руками. Первое, что потребуется — это переделать конструкцию на прямоточную. Работа проходит в три этапа:

  • демонтаж старого глушителя;
  • подготовка основы конструкции;
  • монтаж прямотока и укладка изоляции.

Теперь о каждом этапе подробнее.

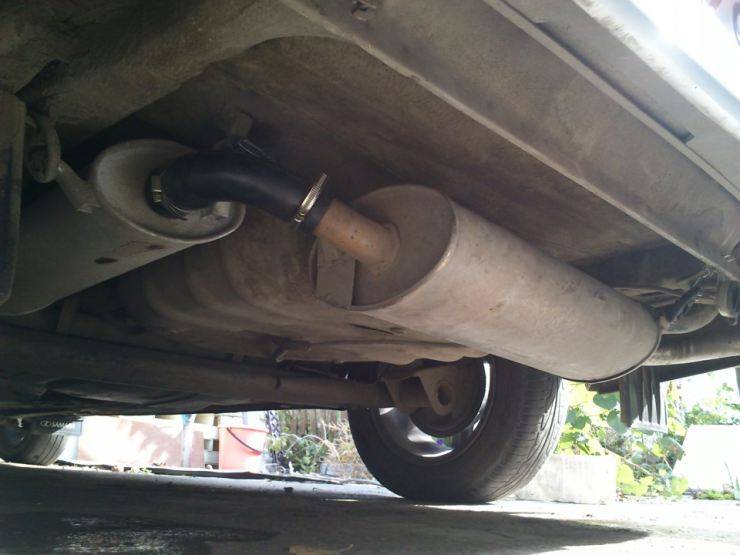

Демонтаж элементов старой выхлопной системы

Аккуратно снимите глушитель, который установлен в транспортном средстве. Вероятно, он будет в стандартном исполнении, которое гарантирует баланс мощности, звучания, изоляции — производители редко оснащают обычные (не спортивные) транспортные средства чем-то другим. Изучите конструкцию выхлопной системы и продумайте, как лучше переделать ее под свои потребности.

Подготовка основы под прямоток

Старый глушитель еще понадобится. Вырежьте его корпус и вскройте, после чего уберите внутреннее наполнение. Именно оно мешает получить тот самый «рык» при езде на высокой скорости, так как выполняет изолирующую функцию.

Далее переходите к сварочным работам. Для начала соедините старую трубу с новой, купленной заранее

Очень важно выбрать трубу диаметром около 20 см. Увеличенный диаметр позволит проходить через ее полость бОльшему объему отработанных газов, а этот как раз делает звучание раскатистым

Новый элемент следует приварить в корпус, оставшийся от снятого старого элемента выхлопной системы.

Обратите внимание: визуально конструкция должна выглядеть так же, как и раньше, до демонтажа. В противном случае у вас возникнут проблемы при закреплении конструкции на днище

В будущем, если вы займетесь тюнингом на профессиональном уровне, будет больше возможностей для экспериментов. Основным материалом должна быть прочная жаростойкая сталь — температура газов очень высокая и может повредить изделие низкого качества из тонкой стали.

Прежде чем перейти к тому, как сделать выхлоп басистым, позаботьтесь о внешнем виде выступающей части трубы. Многим автовладельцам он кажется неэстетичным. Если вы относитесь к ним, используйте специальные насадки — они продаются в специализированных магазинах.

Укладка изоляции

Чтобы звучание получилось мощным, а компоненты машины, расположенные в области днища, не перегревались из-за новой трубы, необходимо использовать жаростойкую изоляцию. Ею плотно, избегая пробелов, обматывают сваренную конструкцию. Действует такое правило: чем плотнее изоляция, тем более рычащим становится звучание выхлопа. Изоляцию дополнительно защищают сверху тонким слоем нержавеющей стали, а затем стягивают стальными хомутами. Готовую конструкцию можно вернуть на основное место работы.

Виды глушителей и их отличия

Насчитывают 4 типа глушителей по способу поглощения акустических волн:

  • отражательные;
  • ограничительные;
  • поглотительные;
  • резонаторные.

По конструкции:

  • прямоточные;
  • обратноточные.

Схема отражательного обратноточная, остальных — прямоточная.

Отражательные

Если в автомобиле устанавливают один глушитель, то используют отражательный вариант. В нём применяют принцип «ломания» потока выхлопных газов за счёт создания нескольких перегородок, камер расширения и поворотов. Громкость выхлопа снижена до нормативных показателей. По этой причине подавляющее большинство заводских автомобилей оснащают отражательным типом.

самый популярный для заводской конфигурации автомобиля

Недостаток такого вида глушителя — снижение мощности двигателя из-за сопротивления системы выпуска потоку отработавших газов.

Резонаторные

На систему выпуска мощных двигателей в качестве первой ступени устанавливают резонаторный глушитель. Он состоит из перфорированной трубы, помещённой в корпус. Корпус делится на две или три секции. Энергия отработавших газов ослабляется за счёт ступенчатого понижения давления.


устанавливается как первая ступень гашения энергии выхлопа

Деталь снижает силу звуковых колебаний и сохраняет мощность двигателя при свободном течении потока выхлопных газов.

Ограничительные

В ограничительных глушителях поток газов проходит через диафрагму или конусное сужение, что приводит к снижению мощности мотора. Акустическая защита таких устройств невысока, так как диафрагма не препятствует прямолинейному движению звуковой волны.

Поглотительные

Гасящую функцию для звуковых колебаний в поглотительном глушителе выполняет мелкопористый негорючий материал, расположенный в пространстве между перфорированной трубой и корпусом. Конструкция похожа на резонаторный тип. На снижение мощности этот тип влияет незначительно.
