Устройство
Как и для всех карбюраторов, в задачи этого узла входит приготовление ТВС (смесь воздуха и горючего). Смешивание обязано производиться по чёткой и программированной схеме, иначе автомобильный двигатель будет получать несбалансированное питание. Устройство должно распознавать несходность нагрузок силового агрегата на холостых, средних и оптимальных оборотах.
Составные элементы карбюратора:
- Корпус с поплавковой камерой.
- Заслонки, управляемые приводом, интегрированным с педалью газа автомобиля.
- Крышка, в которой конструкцией предусмотрен запорный механизм и заслонка для воздуха.
- Система ХХ (холостой ход), рассчитанная для стабильного функционирования мотора в этом режиме. Она, в свою очередь, включает в конструкцию обратный канал, винты для настроек с уплотнительными кольцами, жиклёры и т. д.
- Основная дозирующая система (ОДС) необходима для непосредственного смешивания ТВС. Состоит из каналов различного назначения.
- Эконостат предназначен обогащать ТВС, когда двигатель работает на пределе. По сути, это система дополнительных каналов, подающих при открытии заслонок добавочные порции бензина.
- Ускорительный насос, позволяющий машине ускоряться без каких-либо рывков и провалов. Группа дополнительных трактов в корпусе с шариковым клапаном, мембраной и топливным распылителем.
- Переходная система используется для плавного повышения оборотов. Относится к вторичной камере, состоит из отдельных жиклёров.
К-151 — двухкамерный механизм со штуцерами, на входе которого стоит фильтрующая сетка, защищающая от прохождения мусора и примесей. Карбюратор этой модели оснащается «обраткой», по которой излишки горючего поступают назад в топливный бак. Канал одновременно не допускает создания внутри узла избыточного давления.
К К-151 подключается несколько шлангов, один из которых представляет систему подсоса. Наличие её упрощает пуск двигателя в холодное время года. Правильнее называть элемент ручкой управления пусковым устройством. Задействуя его, можно увеличить поступление бензина. ТВС получается более обогащённой.
Система подсоса К-151 упрощает пуск двигателя зимой
Трудности при переделке
Так как работа довольно трудоёмкая и занимает немало времени, рекомендуем выполнять действия поэтапно. Важную роль при работе играет качество комплектующих и их сборка. У новичков могут возникнуть трудности с закреплением некоторых элементов, поэтому лучше позвать на помощь знакомого специалиста автосервиса или человека, который менял карбюратор на инжектор ранее.
Работа по замене карбюратора на инжектор потребует от вас внимательности и аккуратности. Потребуется заменить немало деталей, и сделать это новичку довольно сложно. Но при желании и чётком выполнении инструкций вы сможете выполнить действительно серьёзную модернизацию автомобиля и хорошо сэкономить на услугах автосервиса.
Заменить карбюратор на инжектор на ВАЗах не так сложно, как кажется. Но все-таки необходимо иметь хоть какие-то базовые знания о двигателе и вообще о своей машине. Причин переход с карбюратора на инжектор достаточно много и каждого они свои: кто-то хочет автозапуск зимой, кто-то расход чуть поменьше, кому-то просто надоедает чистить карбюратор.
Система впрыска будет на базе контроллера Bosh M 1.5.4 без датчика кислорода и нейтрализатора. Для это контроллера есть достаточно много прошивок. Все запчасти будут стандартные, которые используются на инжекторных версиях этих моделей.
Первыми в списке приобретений будут запчасти, которые практически не выходят из строя на серийных машинах: ресивер, впускной коллектор, топливная магистраль, бензобак, корпус воздушного фильтра и т.д. Остальное можно найти в магазинах или на рынках и разборках. На мой взгляд, при переходе на инжектор можно очень сэкономить если не покупать все сразу, а искать какое то время на разборках, форумах, у друзей и знакомых.
Далее промываем новый бензобак, сушим и устанавливаем в него бензонасос. Совмещаем стрелки на баке и бензонасосе. Проверяем перемещение поплавка датчика уровня топлива – должен легко перемещаться. Бензобак можно покрыть антикоррозионным составом или мастикой.
Теперь можно начинать работу. Необходимо просверлить два отверстия в блоке цилиндров для датчика детонации и для крепления кронштейна модуля зажигания. Есть вероятность, что их уже просверлили на заводе, если же вам так не повезло, то под них должны ыть отливы на блоке. Глубина отверстия под датчик детонации составляет 16 мм, а под кронштейн – 20мм.
Работу начинаем со сверления двух отверстий в блоке цилиндров: первое – под датчик детонации, второе – под крепление кронштейна модуля зажигания, и нарезка внутренней резьбы. Внимательно осмотрите блок цилиндров, возможно эти отверстия уже просверлены на заводе, в ином случае, под них сделаны специальные отливы. Сверлите аккуратно, а то блок насквозь прошьете. Глубина отверстия под датчик детонации-16 мм, под болт крепления верхней точки кронштейна модуля зажигания -20 мм. Естественно, для этой операции нужно слить тосол и снять радиатор, бампер и королеву.
Также меняем патрубок отвода охлаждающей жидкости на патрубок с датчиком температуры. Датчик на радиаторе оставляете или убираете, на ваше усмотрение. Можно заменить термостат на 21082, однако, кроме термостата 21082 потребуется тройник от системы охлаждения ВАЗ 2110…обычно он продается с напрессованными на него двумя шлангами. Один шланг нужно отрезать и зачистить отвод тройника и еще укоротить шланг печки. Тройник необходим для подключения расширительного бачка. Кроме того, потребуется прокладка (старая приходит в негодность при демонтаже отводящего патрубка .
Особенности подбора жиклеров
Делая тюнинг карбюратора своими руками, автолюбителю следует произвести доработку имеющихся жиклеров или приобрести новые, подходящего размера. Для доработки жиклеров используются сверла по металлу диаметром от 1 мм до 2,5 мм. При их помощи стандартный жиклер рассверливается до нужного размера. Пропускная способность в таком случае увеличивается. Для ее уменьшения вместо рассверливания применяют запаивание оловом. Далее в припое делается отверстие необходимого размера.
Расположение жиклеров в карбюраторе солекс
Тюнинг карбюратора Озон и Солекс кардинально не отличается, так как конструктивно они схожи, что можно увидеть на изображениях.
Жиклеры в карбюраторе Озон
Переделываем карбюратор согласно плану:
- Первоначально требуется определиться с размером жиклеров. В зависимости от преследуемых целей устанавливается жиклер увеличенного или уменьшенного размера;
- Рекомендуется ревизия настроек карбюратора. В случае необходимости следует их откорректировать;
- Производится испытание автомобиля. При этом контролируются динамические характеристики и расход топлива;
- Постепенно увеличиваем либо уменьшаем размер жиклеров, пока не получится добиться провалов в работе двигателя и нестабильной работы;
- Возвращаемся к предпоследнему установленному жиклеру;
- При желании можно заменить жиклеры в обоих камерах;
- Проверить результат. Увеличение диаметра должно привести к прибавлению 5-10% мощности, а уменьшение − снижение расхода топлива до 1 литра на 100 км.
Это интересно: Масляный фильтр в системе смазки ДВС
Регулировка и техническое обслуживание
Для стабильной работы всех систем существует регламент по техническому обслуживанию, который необходимо соблюдать. Перед выполнением регулировки карбюратора озон на автомобилях марки 2107, нужно выявить неисправный узел, нет необходимости промывать, разбирать исправные узлы
Промывка системы выполняется с легкостью при домашних условиях, важно соблюдать последовательность шагов
Ремонт и настройка карбюратора озон 2107 начинается с его демонтажа, отключения всех подводящих систем. Необходимо отсоединить привод дроссельной заслонки, подвод охлаждающей жидкости, а также топливный шланг.
Вычистить и промыть карбюратор ваз, модификации озон снаружи, осмотреть на наличие механических повреждений.
Отчистить сетчатый фильтр и пусковое устройство сжатым воздухом под небольшим давлением.
Поплавковая система очищается от явного нагара и отложений
Важно понимать, что старую накипь очистить будет затруднительно, а также она может попасть к отверстиям жиклеров, нарушить работу системы.
Промыть и отрегулировать пусковой механизм, воздушные жиклеры, систему ХХ.
Настраиваем карбюраторные составляющие, производим сборку и монтаж устройства до регулирования, которое настраивается в последующем на горячий двигатель.
Регулировка и настройка производится по отведенной последовательности винтами, для желаемого расхода топлива, динамических показателей автомобиля. Техническое состояние полностью соответствует ездовым характеристикам, комфортабельности при передвижении транспортного средства.
Таблица жиклеры карбюратора озон
| Маркировка карбюратора | Топливный жиклер главной системы | Воздушный жиклер главной системы | Топливный жиклер холостого хода | Воздушный жиклер холостого хода | Жиклер ускорительного насоса | |||||
| I кам. | II кам. | I кам. | II кам. | I кам. | II кам. | I кам. | II кам. | топливный | перепускной | |
| 2101-1107010 | 135 | 135 | 170 | 190 | 45 | 60 | 180 | 70 | 40 | 40 |
| 2101-1107010-02 | 130 | 130 | 150 | 190 | 50 | 45 | 170 | 170 | 40 | 40 |
| 2101-1107010-03: 2101-1107010-30 | 130 | 130 | 150 | 200 | 45 | 60 | 170 | 70 | 40 | 40 |
| 2103-1107010 | 135 | 140 | 170 | 190 | 50 | 80 | 170 | 70 | 50 | 40 |
| 2103-1107010-01: 2106-1107010 | 130 | 140 | 150 | 150 | 45 | 60 | 170 | 70 | 40 | 40 |
| 2105-1107010-10 | 109 | 162 | 170 | 170 | 50 | 60 | 170 | 70 | 40 | 40 |
| 2105-1107010: 2105-1107010; 2105-1107010-20 | 107 | 162 | 170 | 170 | 50 | 60 | 170 | 70 | 40 | 40 |
| 2107-1107010: 2107-1107010-20 | 112 | 150 | 150 | 150 | 50 | 60 | 170 | 70 | 40 | 40 |
| 2107-1107010-10 | 125 | 150 | 190 | 150 | 50 | 60 | 170 | 70 | 40 | 40 |
| 2108-1107010 | 97,5 | 97,5 | 165 | 125 | 42=3 | 50 | 170 | 120 | 35/40 | — |
Особенности переделок с бензонасосом — сложный этап работы
Один из самых сложных и специфических этапов работы с автомобильными системами при переделке с инжектора на карбюратор — это работа с топливной системой. В частности, бензонасос для инжектора в некоторых автомобилях нагнетает давление в системе подачи топлива до 5 бар, а для карбюратора необходим показатель давления в десять раз ниже этого значения. Вот поэтому и возникают проблем при неквалифицированной работе — возникает перелив карбюратора. Решения данной проблемы существуют следующие:
- установка на выходе из бензобака определенной системы или прибора, который изменяет давление потока среды в топливных путях в нужном нам значении;
- реализация обратного потока бензина сразу же в баке, что позволит снизить давление бензина в системе, но на непонятное значение;
- выполнение более качественной обратки потока бензина в карбюраторе, но в таком случае не исключена возможность перелива топлива;
- замена бензонасоса на более подходящий для системы карбюратора, но тогда придется поставить заглушку в топливном баке на месте старого бензонасоса.
Если вы пойдете на автомобильный рынок или в большой магазин, вам предложат комплекты запчастей и инструментов для выполнения каждого типа этих работ. Вполне демократичное решение — поставить обратный поток топлива в баке. Конечно, не гарантируется, что в карбюратор будет попадать только нужное количество топлива, но это значительно дешевле любых других решений в данной связи.
Доработка штатного впускного коллектора
Для тюнинга карбюраторной системы не лишним будет выровнять длину каналов впуска. Для этого срезается часть перегородки, которая отделяет соседние каналы. Это позволяет создать под карбюратором своеобразную полость. В этой полости рабочая смесь намного лучше перемешается, причем этой произойдет без зависимости от режимов работы и количества задействованных камер карбюратора. Только затем данная смесь попадет в каналы впуска.
Сам впускной коллектор необходимо ставить на ГБЦ на штифты. Делается это для того, чтобы их взаимное положение было всегда одинаковым. После установки штифтов становится необходимым состыковать каналы во впускном коллекторе и головке блока цилиндров таким образом, чтобы в месте соединения не появлялись уступы или другие изъяны. Для получения хороших результатов воспользуйтесь полосой бумаги, которая будет достаточно плотной. Эту бумагу поочередно нужно прижимать как к фланцу коллектора, так и к ответной поверхности ГБЦ. На бумаге останутся отпечатки, соответствующие отверстиям каналов, по которым можно с легкостью выявить места несовпадений коллектора и головки блока.
Данный способ позволяет достичь позитивных результатов, которые проявляются в улучшении разгонной динамики машины с карбюратором без увеличения расхода горючего. Вторым плюсом становится заметное расширение диапазона пикового крутящего момента и показателя максимальной мощности ДВС, а также наблюдается их прирост.
Принцип действия диффузоров
Трубка Вентури – основная часть системы подачи топлива в камеры сгорания
Важной конструкционной особенностью является ее форма. Она выполнена как песочные часы: от краев диаметр сужается до небольшого размера в центре
При работе мотора сквозь это сужение идет поток воздуха, и в этой части создается повышенное давление воздушной смеси, а на большой части — давление понижается.
Конструкторы разместили в трубе Вентури небольшую трубку для подачи в смесь бензина. Он, проходя через зону повышенного давления и смешиваясь с воздухом, большим напором выстреливает в камеру более низкого давления. Для оптимальной работы двигателя необходимо выполнить настройку скорости поступления топлива в камеры горения. Для этого в самом центре нашей трубы устанавливается заслонка. Она выполняет регулировку количественного значения подающегося воздуха в область увеличенного давления.
В этом месте предусмотрена установка специальной иглы, регулирующей поступление топлива. Для поддержания номинального и постоянного уровня топлива в подающей трубке любой карбюратор оснащается поплавковой камерой, в которой поддерживается оптимальный объем топлива и установлен на определенной отметке поплавок. Как только уровень бензина понижается, поплавок падает, открывая подачу бензина. Бензин наполняет поплавковую камеру, рычаг поднимается и перекрывает клапан подачи топлива. Система аналогична сантехническим поплавковым устройствам.

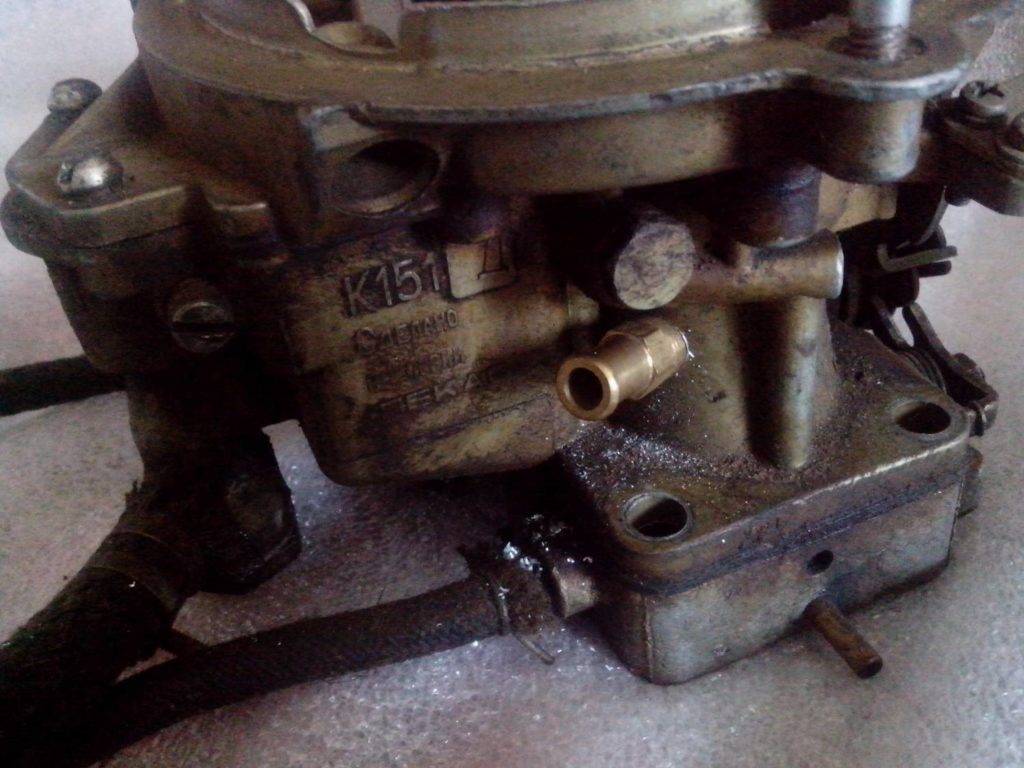

Модификации К-151
Следует знать, что модель К-151 имеет несколько разновидностей. К примеру, на машинах ГАЗ-31 или ГАЗ-32 используется версия К-151 С. Добавочная буква имеет большое значение для карбюраторщиков, занятых подбором жиклёров. Сечение последних может быть разным, в зависимости от конкретного варианта.
- К-151 — базовая модификация, используемая на автомобилях ЗМЗ 4021, ГАЗ-24, ГАЗ-31.
- К-151 Д — модель с добавочными распылителями на ускорительном насосе и возможностью вывода струи прямо в камеры. На таких модификациях нет микровыключателя. Один из автомобилей, на которых он устанавливается — ГАЗ-33.
Модель К-151 Д включает дополнительные распылители ускорительного насоса
Установка холостого хода
После установки уровня в поплавковой камере собираем карбюратор и прогреваем двигатель автомобиля до рабочей температуры. В данном видео, вам расскажут и покажут как устанавливается холостой ход в карбюраторе Солекс, а так же основные причины его отсутствия.
Далее глушим его и проводим следующие операции:
- При помощи плоской отвертки необходимо закрутить винт качества смеси до упора (позиция 7).
- Отворачиваем его с этого положения на 4 – 5 оборотов назад.
Запускаем двигатель, при этом не забудьте полностью убрать подсос, и при помощи винта количества смеси (позиция 6) устанавливаем минимальные обороты двигателя около 800 в минуту, чтобы двигатель работал устойчиво.
Закручиваем винт качества смеси, пока двигатель не начнет работать неустойчиво. После отворачиваем его назад на 0,5 – 1 оборот, что должно привести работу двигателя в относительно устойчивое положение.
Винтом количество смеси устанавливаем обороты двигателя около 800 – 900 в минуту. Если двигатель начинает глохнуть, то открутите еще немного винт качество смеси.
При установке холостого хода могут возникнуть некоторые проблемы:
Двигатель не сбрасывает обороты при закручивании винта количество смеси (в канал холостого хода попадает очень много топливо и данный винт не может его перекрыть).
Причины:
- установлены большие жиклеры;
- плохо закручен электромагнитный клапан, и топливо подсасывает мимо жиклера;
- деформация посадочного места жиклера или его самого.
Так, к примеру, если при снятии провода с электромагнитного клапана двигатель глохнет, то это означает, что установлен слишком большой жиклер.
Особенности подбора жиклеров
Делая тюнинг карбюратора своими руками, автолюбителю следует произвести доработку имеющихся жиклеров или приобрести новые, подходящего размера. Для доработки жиклеров используются сверла по металлу диаметром от 1 мм до 2,5 мм. При их помощи стандартный жиклер рассверливается до нужного размера. Пропускная способность в таком случае увеличивается. Для ее уменьшения вместо рассверливания применяют запаивание оловом. Далее в припое делается отверстие необходимого размера.
Расположение жиклеров в карбюраторе солекс
Тюнинг карбюратора Озон и Солекс кардинально не отличается, так как конструктивно они схожи, что можно увидеть на изображениях.
Жиклеры в карбюраторе Озон
Переделываем карбюратор согласно плану:
- Первоначально требуется определиться с размером жиклеров. В зависимости от преследуемых целей устанавливается жиклер увеличенного или уменьшенного размера;
- Рекомендуется ревизия настроек карбюратора. В случае необходимости следует их откорректировать;
- Производится испытание автомобиля. При этом контролируются динамические характеристики и расход топлива;
- Постепенно увеличиваем либо уменьшаем размер жиклеров, пока не получится добиться провалов в работе двигателя и нестабильной работы;
- Возвращаемся к предпоследнему установленному жиклеру;
- При желании можно заменить жиклеры в обоих камерах;
- Проверить результат. Увеличение диаметра должно привести к прибавлению 5-10% мощности, а уменьшение − снижение расхода топлива до 1 литра на 100 км.
Разобрать и доработать
Убираем пружины
Первоначально необходимо вытащить пружины из вакуумного привода — они располагаются в дроссельной заслонке первичной камеры карбюратора. После удаления пружин процесс разгона автомобиля станет легче и ускорится. Первоначальное предназначение этих пружин — это экономия топлива, но на практике это оказалось совсем не так: без пружин расход бензина на 100 км возрастёт на 0,5 литра.
Проволока в помощь

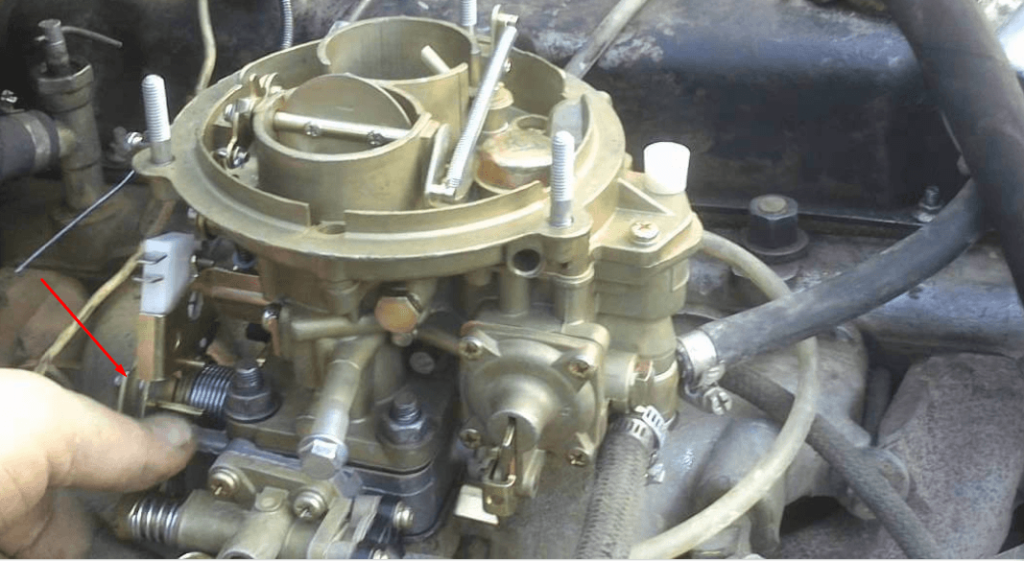

Следующим шагом следует заменить вакуумный привод дроссельной заслонки. Следует произвести замену вакуумного привода на механический.
Сделать это можно следующим образом: берём небольшого размера ровную металлическую проволоку и сгибаем один край кольцом. Ищем гайку, которая держит дроссельную заслонку, и надеваем на неё кольцо из проволоки. В результате получится выступ, который снаружи рычага теперь будет располагаться между проволокой и другим рычагом привода.
Закрепляем гайку и тестируем автомобиль в процессе резкого нажатия газа при разгоне.
Задача этого способа — одновременная работа обеих камер карбюратора.
Воздух в карбюраторе
При правильном поступлении воздушных потоков в карбюратор повышается эффективность его работы. На стоковые карбюраторы ВАЗа обычно устанавливают диффузоры с маркировкой 3,5. Их можно заменить аналогом 4,5 и, таким образом, улучшить быстроту разгона авто. Вместе с этим можно провести и замену ускорителя распылителя насоса.
Такая модернизация никак не отражается на расходе топлива, поэтому многие тюнеры дорабатывают карбюраторы «Озон» именно таким способом.
Меняем жиклёры
Процедура непростая. После такой замены в значительной степени можно улучшить качественные характеристики смеси и добиться более высокой производительности.
Но самостоятельно заниматься заменой не стоит, лучше обратиться в профессиональные мастерские, специализирующиеся на настройках и ремонте карбюраторов. Подобрать нужные жиклёры без опыта и знаний самостоятельно практически невозможно.
Тюнингуем тепловой фильтр
Отечественный тюнинг предполагает ещё один способ модернизации карбюратора. На этот раз речь пойдёт о замене шланга в системе впрыска карбюратора. Этот шланг обеспечивает поступление воздуха к тепловому фильтру.
Весь процесс модернизации состоит лишь в замене имеющегося шланга на больший по длине и подведением его непосредственно к вентилятору, тем самым обеспечивая прямую подачу воздуха и убирая воздушные завихрения в фильтре. Этим способом в значительной степени можно улучшить разгонную характеристику машины.
Важно! Если перестараться, то можно подпортить двигатель и со временем вывести из строя сам карбюратор. Воздух, минуя фильтр, несёт с собой частички грязи, воды и пыли, напрямую попадает в карбюратор и двигатель
Тюнинг карбюратора «Озон» на этом не заканчивается, существует ещё огромное количество способов сделать свой автомобиль быстрее и мощнее. В статье мы постарались привести лишь те из них, которые наиболее распространены среди владельцев карбюраторных авто, и которые вы можете смело опробовать на своей машине без особого риска.
Промывка со снятием с двигателя и полной разборкой
Здесь нам потребуются те же инструменты и средства.
Порядок выполнения работ следующий:
- Проводим работы, предусмотренные пунктами 1–12 из предыдущей главы.
- Отсоединяем от карбюратора тросы приводов воздушной и дроссельных заслонок.
- Используя ключ на 13, откручиваем гайки (4 шт) крепления устройства к двигателю.
- Отсоединяем от него блок подогрева, отвернув винт крестовой отвёрткой.
- Рукой выкручиваем винт регулировки количества топлива.
- Дроссельные заслонки не снимаем.
- Шлицевой отвёрткой выкручиваем винт регулировки качества топлива.
- Замачиваем корпус карбюратора в керосине (бензине, ацетоне). После этого производим его чистку при помощи зубной щётки.
Корпус карбюратора также желательно замочить в керосине
- Мелкие детали и крышка карбюратора промываются и чистятся так же, как и при неполной разборке.
Рекомендуем: Признаки неисправности регулятора давления топлива
После сборки карбюратора и установки его на двигатель необходимо провести его регулировку.
Используем ремкомплект при тюнинге карбюратора ВАЗ 2107
Доработать карбюратор можно также с помощью специальныхремкопмлектов, которые есть в свободной продаже. Одним из них является «ДААЗ». В данном случае, все работы можно провести также самостоятельно, без вмешательства специалистов. При этом, от вас не потребуются существенные финансовые вливания. Первый этап тюнинга карбюратора ВАЗ 2107 с помощью ремкомплекта – полировка основных диффузоров. Они расположены в средней части карбюратора. В результате этих манипуляций, вы сможете добиться снижения потерь аэродинамики при поступлении воздуха. Полировку необходимо выполнять с помощью наждачной бумаги с самой маленькой зернистостью.
Усилить эффект можно при помощи обработки малых диффузоров напильником. Но здесь необходимо быть предельно осторожными, так как возможно вскрытие эмульсионного канала. Далее, можно провести доработку заслонок дросселя. Для этого необходимо подпилить болты крепления заслонки напильником. В итоге, шляпки болтов должны быть потайными.
В следующем шаге необходимо соединить среднюю и нижнюю части карбюратора. При этом, старые прокладки меняются на новые. С помощью новых жиклеров мы можем добиться эффекта обогащения топливной смеси и улучшим динамику при разгоне. А для того, чтобы получать ускорение в самом начале разгона, необходимо установить 40 «носик» ускорительного насоса. На последнем этапе проводится продувка карбюратора, устанавливаются оставшиеся жиклеры и прокладка, а затем производится сборка карбюратора.
Регулировка поплавкового механизма
Операция осуществляется в три этапа. Во-первых, выполняется проверка поплавка на предмет его правильного расположения по отношению к стенкам камеры и ее крышки. Указанная процедура дает возможность добиться «идеального» погружения поплавка путем устранения явлений деформирования кронштейна, на котором он крепится. От деформации избавляются элементарно – выравнивают пальцами крепежный элемент.
Во-вторых, закрывают игольчатый клапан и начинают настраивать карбюратор 2107: ставят крышку в вертикальное положение, отодвигают поплавок в сторону, подгибают (при помощи отвертки) язычок кронштейна. Все эти операции выполняются для того, чтобы добиться зазора между поплавком и крышкой на уровне 6–7 мм. В-третьих, открывают клапан, выполняют отвод поплавка в сторону, добиваются зазора между седлом иглы и поплавком 15 мм.
Этапы и последовательность работ
moLife Блог Карбюратор Pierburg 2Е Усовершенствованию, переделке и замене деталей двигателя с карбюратором будут подвергнуты бак с установкой нового топливного насоса, проводка, впускной коллектор, поставлены датчики и рампа с форсунками и, возможно, маслонасос. Отдельная тема – переделка проводки с карбюратора на инжектор, придется полностью заменить косу управления, в том числе фрагмент, идущий на топливный насос.
Этапы работ
На первом этапе переделки карбюратора на инжектор, выполняем замену главных компонентов двигателя. Снимаем старый коллектор с карбюратором и устанавливаем новый с коробкой воздушника, дроссельным куском патрубка и ресивером. В головке меняем тройник термостата на новый вариант, с датчиком температуры. Демонтируем весь набор проводки управления мотором и топливную арматуру – бензонасос с патрубком, фильтром и обратной трубкой слива.
Далее, устанавливаем новый бак с насосом и фильтром, протягиваем к электронасосу шлейф проводов от предполагаемого места нахождения ЭБУ. Перед установкой бак следует тщательно проверить и промыть. Насос монтируем, следуя нанесенным рискам и стрелкам.
Заменяем маслонасос новым, слив предварительно масло и сняв ремень газораспределителя со шкивом. При установке нового электрогенератора монтируем новый шкив и цепляем новый клиновой ремешок. Можно оставить родные прокладки на поддоне и крышке.
Снимаем старый распределитель зажигания с проводами и коммутатором, все, что осталось от приводных тяг карбюратора, отверстие заглушаем специальной пробкой, переходим к тонким монтажным работам.
Самые ответственные работы по переделке
Для получения нормальной работы инжектора требуется аккуратно выполнить монтаж топливной рампы и комплекта форсунок. Не стоит оставлять рампу висящей на шлангах высокого давления. Прокладываем новую топливную трубу и обратку слива. Подключаем топливную и сливную трубки в бак.
В заранее выбранном при переделке месте устанавливаем новый контроллер и собираем шлейф проводки с подключением датчиков. Для монтажа датчика детонации можно использовать штатное отверстие, но зачастую приходится подвергать переделке, просверлив под датчик отверстие в 16 мм.
Совет! Перед установкой на посадочные места форсунки следует проверить – отпрессовать давлением топлива с целью выявления возможного подтекания бензина.
Что касается электропроводки. Обычно для лампы индикации проблем с двигателем на приборной панели протягивают отдельный жгут из тройки проводов. Если все основные наглядны и понятны, то при подключении проводов даже знакомых шлейфов и жгутов инжектора надо проверять их соответствие по схеме. При переделке с карбюратора на инжектор неправильно коммутированная проводка может стоить, как минимум, жизни контроллера, в худшем случае пожара. Не доверяйте слепо советам и указаниям автогуру, разбрасывающих свои рекомендации в интернете, как единственно правильное руководство.
Есть определенные риски, о которых мало говорят при переделке карбюратора на инжектор.
- Сумма, даже в самом бюджетном варианте, потраченная вами на переделку, вряд ли окупится суперэкономией топлива или выдающимися динамическими характеристиками автомобиля. Даже если после переделки карбюратора на инжектор таковая появится, ее размер может легко нивелироваться неправильной настройкой инжектора.
- Новый карбюратор будет стоить в разы дешевле, а при желании даже на карбюраторных моделях можно получить расход топлива, отличающийся от расхода на инжекторе на 5-7%, не более. Такая переделка с карбюратора на карбюратор имеет смысл.
- Главное, после всех манипуляций по переделке вы получите старый двигатель со старыми запчастями, неизвестного качества и остаточного ресурса. Это сильно снижает надежность всей системы двигателя. Если использовать новые оригинальные запчасти, то дешевле и проще обновить или купить новый двигатель.
Совет! Пред началом переделки найдите пару живых и реальных человек, выполнивших переделку с карбюратора на инжектор, и поинтересуйтесь их мнением, заодно познакомьтесь с результатами работы новоиспеченного инжектора.
На видео на примере ВАЗ 2108 -09 -099 показано как осуществить переход с карбюратора на инжектор:
- Как правильно балансировать колёса на стенде с видео
- Микробисер для балансировки колёс
- Веерные форсунки омывателя лобового стекла
- Как поменять задние стойки на Приоре
Тюнинг двигателя ВАЗ 2106
ВАЗовскую «шестёрку» начали выпускать ещё в далёком 1976 году. Эта модель давно устарела как по внешнему виду, так и по техническим характеристикам. Однако и по сегодняшний день остаётся немало приверженцев эксплуатации таких автомобилей. Некоторые владельцы стараются сохранить машину в первоначальном виде, другие — оснащают её современными узлами и механизмами. Один из первостепенных агрегатов, который подвергается тюнингу, является двигатель. Именно на его доработках остановимся более подробно.
Расточка блока цилиндров
Мотор ВАЗ 2106 не выделяется своей мощностью, ведь она составляет от 64 до 75 л. с. при объёме от 1,3 до 1,6 л, в зависимости от установленного силового агрегата. Одной из распространённых доработок двигателя является расточка блока цилиндров, которая позволяет увеличить внутренний диаметр цилиндров и мощность. Процесс расточки предполагает снятие слоя металла с внутренней поверхности цилиндров. Однако нужно понимать, что чрезмерная расточка приведёт к утоньшению стенок и снижению надёжности и ресурса мотора. Так, стоковый силовой агрегат с объёмом 1,6 л и диаметром цилиндров 79 мм можно расточить до 82 мм, получив объём 1,7 л. При таких изменениях показатели надёжности практически не ухудшатся.
Процесс расточки осуществляется на специальном оборудовании (расточном станке), хотя находятся умельцы, которые проводят эту процедуру практически в гаражных условиях, при этом точность остаётся сомнительной.
По окончании процедуры в блок вставляются поршни, которые по своим характеристикам соответствуют новым размерам цилиндров. В целом расточка блока состоит из таких основных этапов:
Видео: как растачивают блок цилиндров
Замена коленвала
На двигателе ВАЗовской «шестёрки» стоит коленвал ВАЗ 2103 с ходом поршня 80 мм. Помимо увеличения диаметра цилиндров, можно увеличить ход поршня, тем самым форсировав мотор. Для рассматриваемых целей мотор оснащается коленвалом ВАЗ 21213 с ходом поршня 84 мм. Таким образом удастся поднять объём до 1,65 л (1646 куб. см.). К тому же такой коленчатый вал имеет восемь противовесов вместо четырёх, что положительно отражается на динамических характеристиках.
Модернизацию головки блока цилиндров и коллекторов при желании может выполнить каждый, кто владеет «шестёркой» или другой классической моделью «Жигулей». Основная преследуемая цель — увеличение мощности. Достигается она путём снижения сопротивления при подаче топливно-воздушной смеси на впуске, т. е. удалением шероховатостей. Для проведения процедуры ГБЦ необходимо демонтировать с автомобиля и разобрать. После этого узел рекомендуется помыть. Для этих целей можно использовать современные средства или обычный керосин, солярку. Из необходимого перечня инструментов и материалов понадобятся:
Важность доработки карбюратора
Стандартные регулировки карбюратора могут повлиять на холостой ход, но настроить оптимальную работу на средних. а тем более на высоких оборотах не представляется возможным. При оборотах более 4500 возникает голодание двигателя, так как недоработанный карбюратор не способен справится с потоком воздуха со скоростью около 120 м/с. В результате складывается ситуация, что не тюнингованый карбюратор душит как форсированные так и обычные моторы.
