Лада Приора Седан Пырик › Бортжурнал › Тугая педаль сцепления. Часть 1.
Всем привет! Конечно я понимал, что педаль стала тугой, но старался не предавать этому значения, вроде как привык. Но, когда сел за Шниву друга, понял, что у меня пиз.ц какая тугая педаль. Заеданий не было, возвращается хорошо, но при всем при этом нажимать нужно было довольно сильно, чтобы выжать полностью. Облазив, как всегда огромное количество сайтов и прочитав массу статей на Драйве, по симптомам похоже на закисание вилки сцепления. Чтобы не снимать коробку, было принято решение попробовать промазать смазкой через пыльник и заглушку. На фото видно и резиновый пыльник вилки (прямоугольная гармошка) и пластиковую заглушку (круглая). Была приобретена смазка Liqui Moly LM 40 цена: 209 руб.
Приехал в деревню и, когда появилось свободное время, решил смазать. Для того, чтобы удобней было добраться до заглушки, я снял воздушный фильтр с крепления и отодвинул его в сторону аккумулятора. Пыльник легко снять из посадочного места и отодвинуть, а вот с заглушкой пришлось попотеть, двумя пальцами, как на первом фото ее не вынуть. Во-первых, она никак не хотела выниматься, во-вторых, начала обламываться шляпка, то ли из-за моей криворукости, то ли так сидела плотно, то ли старая… Я не знал, но продолжал ее кромсать. После того, как шляпка была вся обломана, я взял отвертку и начал забивать остатки внутрь, перед этим засунув через отверстие пыльника тряпку, чтобы кусочки не провалились. Сломал остатки пополам и благодаря тряпке вынул основную часть успешно, но один кусок никак не хотел выбиваться, и благодаря «моему везению» я все-таки уронил последний кусочек… Заглушка сломана, давай все проливать смазкой… Вылил прилично, но эффекта не достиг, педаль стала помягче, но все равно тяжелая. Доехал до дома, без заглушки. Поставил машину и купил заглушку только через два дня.
Маркировка ВАЗ 2108. Я думаю они на все семейство одинаковые. Дома посмотрел еще материал по поводу смазки вилки сцепления и понял, что лил смазку немного не туда, на вилке есть выступы, из- за которых смазка, вероятно, не вся попадала на нижнюю втулку, т.к. закисает именно она.
Чтобы смазка попала на нее, нужно смазку лить под вилку, а я лил сверху. Ну и для закрепления результата, взял старую добрую масленку и добавил еще масла на вилку.
Потом забил
, именнозабил , заглушку, потому что встает она достаточно плотно, предварительно промазав ее внутри литолом.
Оставил машину и не стал проверять сцепление… Через час нужно было ехать на тренировку и я был ошеломлен. Педаль стала упругая, но достаточно мягкая, по сравнению с тем, что было — небо и земля. Я удовлетворен полностью.
Так же решил промазать трос газа, потому что мне не нравится работа дросселя, педаль нажимается не плавно, а рывками, в пробках очень раздражает. Машина дергается постоянно. Пролил трос и смазал дроссельный узел. Так же прошлой осенью разбирал педальный узел и промазывал его, но это все не дает никакого эффекта, трос газа, как и сцепления новые. Сейчас конечно получше, но работа педали газа рывками напрягает. Если есть дельные советы по этой проблеме — буду рад.
Источник
Виды привода сцепления
Сцепление – это не одна деталь автомобиля, оно состоит из нескольких деталей. Среди них: ведущий/ведомый диски, выжимной подшипник, муфта выключения, вилка, привод, корзина сцепления. Из-за большого количества составляющих, блок быстрее выходит из строя, но зависимость также есть от его вида:

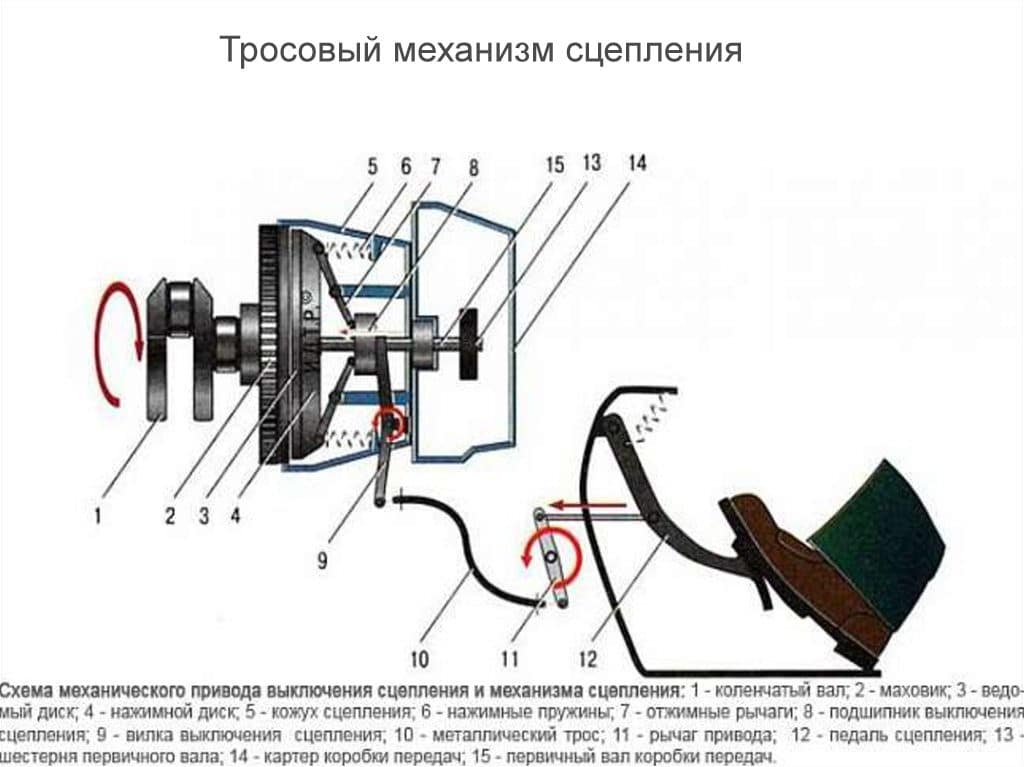

- Тросовый – является механическим, педаль с вилкой соединены тросом, который приводится в действие нажатием ноги. Вилка жмет на подшипник, размыкающий диски.

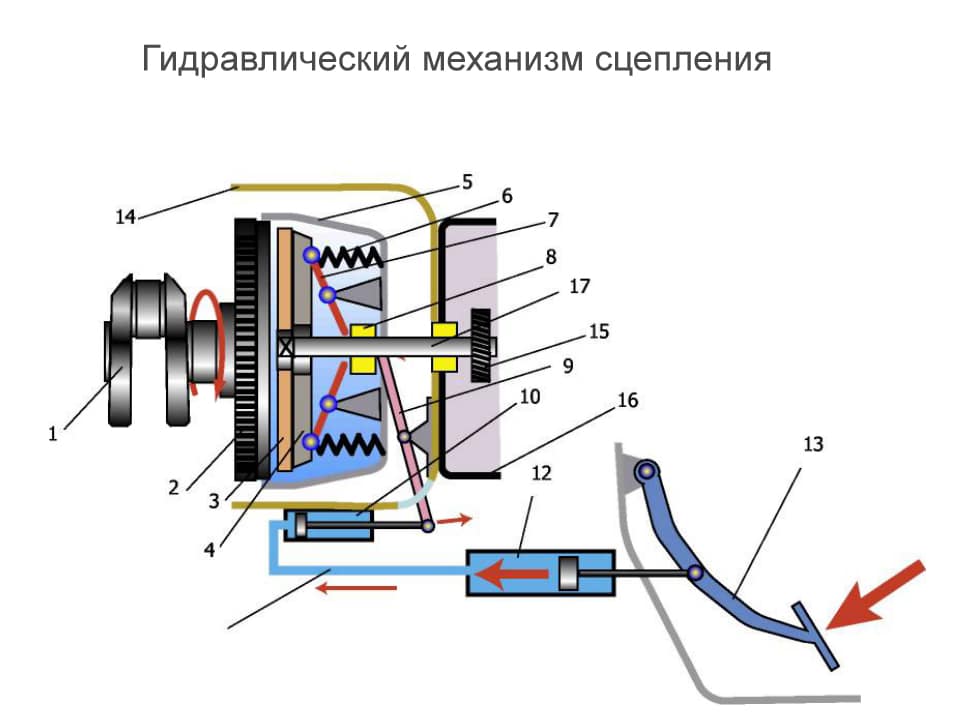

- Гидравлический – нажим подшипника регулируется жидкостью. Педаль подключена к гидравлическому контуру, при ее нажатии в нем создается давление. Оно влияет на гидравлику выжимного подшипника, что размыкает диски.
Тросовый механизм проще по устройству, но и ломается он чаще из-за составных деталей. Там может перетереться трос, сломаться кронштейн.
Почему педаль сцепления стала тугой
Поскольку тросовые системы наиболее подвержены неисправностям, сначала рассмотрим, почему может стать тугой педаль в таких условиях:
- увеличенная жесткость лепестков диафрагменной пружины — к этому приводит постепенный износ детали и ее деформация;
- заедание выжимного подшипника, сопряженное с увеличенным усилием для поворота вилки, подвергают трос сцепления повышенным нагрузкам;
- разрыв проволок троса — они сцепляются с металлической оплеткой, увеличивая сопротивление тугой педали.
Чаще встречается первая причина, виной этому — компоновка лепестков корзины. Центральная часть, имеющая выжимной подшипник, становится выше плоскости пружины, для преодоления этого возвышения требуются дополнительный нажим.
Чтобы диафрагменная пружина была более прочной, производители увеличивают жесткость лепестков искусственно. Особенно часто это происходит с китайскими подделками под известные фирмы. Несмотря на ожидания, тугая педаль не изменится с установкой такого элемента.
Регулировка сцепления на ВАЗ 2110 своими руками
В данном материале мы поговорим про регулировку сцепления на автомобиле ВАЗ 2110, определим основные ситуации для проведения подобных работ, а также расскажем о последовательности выполнения работы.
Когда нужна регулировка
Отправлять автомобиль в гараж и приступать к подстройке системы сцепления вашего ВАЗ 2110 нужно сразу, как только вы замечаете признаки отклонения от нормальной работы узла.
Педаль может работать слишком туго, либо проваливаться при малейшем нажатии. Обе ситуации говорят о том, что требуется провести регулировку сцепления.
Вообще работа выполняется в два этапа:
- Проверяется ход сцепления;
- Проводится непосредственно сама настройка.
Но первое, с чего вам следует начать — это изучение самого главного инструмента по ремонту всех узлов, агрегатов и механизмов ВАЗ 2110. Разумеется, мы говорим про руководство по эксплуатации. Откройте его на разделе сцепления, изучите основные нюансы, поймите суть узла, его конструкцию, принцип работы, после чего ознакомьтесь с процессом регулировки.
Теперь мы поговорим про два основных этапа настройки.
Ход педали
С этого начинается весь процесс. В заводском руководстве указано, что нормальный ход составляет около 13 сантиметров.
Гайка и контргайка
Но с течением времени параметр увеличивается, поскольку накладка ведомого диска изнашивается.Это ведет к тому, что педаль немного поднимается. Замерить показатель не сложно.
- Откройте дверь, ведущую к водительскому месту в салоне.
- Присядьте, чтобы оказаться возле педалей.
- В коврик под педалью уприте обычную линейку, расположив ее перпендикулярно относительно педали сцепления.
- Замерьте расстояние от коврика до крайней точки педали, то есть максимальное расстояние.
- Если показатель составляет 16 сантиметров и больше, это говорит о срочной необходимости проведения настройки.
Регулировка
Раз ситуация требует, будем выполнять. Разбирать ничего не придется, потому этот процесс может выполнить даже новичок, не имеющий большого опыта в ремонте автомобилей.
Процесс настройки заключается в следующем:
- Вооружитесь предварительно парой простых ключей на 13.
- Откройте капот и найдите в подкапотном пространстве наконечник от троса сцепления.
- На нем находится контргайка.
- С помощью первого ключа несколько ослабьте крепление контргайки, а вторым проверните регулировочную гайку.
- Если вы будете крутить ее ближе к наконечнику, полный ход педали увеличится, а если двигаться в противоположную сторону, ход уменьшится.
- Подкручивайте гайку и проверяйте, как манипуляции сказываются на педали сцепления внутри салона.
- Достигнув желаемой отметки в 13 сантиметров, резко нажмите на педаль сцепления около 5 раз и отпустите. Если расстояние оказалось меньше или больше требуемого, операцию повторите.
- Закончив регулировку, затяните обратно контргайку, а потому сдвиньте резиновую втулку-ограничитель до упора.
Регулировку сложной не назовешь, потому нет никакого смысла обращаться на станции технического обслуживания. Ну, разве что у вас много других дел и заниматься автомобилем вам некогда.
Все признаки неисправности сцепления.
Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность
Происходит она при повреждении привода сцепления
Это самая честная неисправность. Происходит она при повреждении привода сцепления.
— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).
— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).
Запах паленых накладок.
Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.
Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:
Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.
Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.
Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.
Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.
Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.
Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.
При нажатии на педаль сцепления слышен гул, шум или скрежет.
Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).
С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики
Также важно понимать, есть вероятность, что подшипник полностью заклинит
Гарантированное решение проблемы — замена выжимного подшипника.
Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.
Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника. Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления
Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления.
Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.
Вибрации при трогании с места и/или при переключении скоростей.
Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:
Или частично разрушаются фрикционные накладки:
Бывает, что трескается сама корзина сцепления:
Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.
Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).
Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.
Передачи переключаются с большим усилием, при их переключении слышен скрежет.
Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.
Причиной этому может быть:
- воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
- деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
- неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
- выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).
Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.
Как работает сцепление, каковы его типичные неисправности, и как их избежать
Важным элементом механической трансмиссии является сцепление, которое служит для кратковременного отсоединения двигателя от трансмиссии. Кроме того, сцепление является своеобразным демпфером, защищающим двигатель от перегрузок. Как оно работает, и как продлить его жизнь?
Как работает сцепление?
В большинстве легковых автомобилей с механической коробкой передач используется сухое однодисковое сцепление. Его конструкция довольно проста: это два взаимно прилегающих диска – ведущий (корзина) и ведомый, выжимной подшипник и система привода. В однодисковом варианте первичный вал коробки передач входит в шлицевую муфту в центре ведомого диска, а поверхности маховика двигателя, накладок ведомого диска и нажимного диска корзины плотно прилегают друг к другу. За счет этого и обеспечивается передача потока мощности от двигателя к коробке передач, причем исправное сцепление спокойно «переваривает» всю мощность, развиваемую двигателем.
В обиходе ведущий диск сцепления, включающий в себя нажимной диск (с гладкой блестящей поверхностью), диафрагменную пружину (лепестки в центре) и кожух, называют корзиной
При нажатии на педаль сцепления выжимной подшипник воздействует на пластинчатые пружины корзины, из-за чего поверхности ведомого и ведущего дисков рассоединяются. Соответственно, происходит отключение первичного вала от маховика – то есть, физическое рассоединение двигателя и коробки передач, что позволяет переключить передачу или включить «нейтралку». При включении сцепления (отпускании педали) выжимной подшипник перестает давить на пластинчые пружины, и диски снова смыкаются, а демпферные пружины в центральной части ведомого диска гасят крутильные колебания, возникающие в движении.
Хорошо видны четыре демпферные пружины ведомого диска сцепления, а также изношенные фрикционные накладки
При нормальной работе сцепления оно не привлекает к себе внимания. Но при его неисправности водитель, к примеру, не сможет включить передачу или тронуться с места. Какие же возможны проблемы?
Какие неисправности могут возникнуть при работе сцепления?
Итак, с какими же проблемами в работе сцепления можно столкнуться на практике? Во-первых, это неполное выключение сцепления — как говорят опытные водители, оно «ведёт». При нажатии педали поверхности маховика и ведомого и ведущего дисков в таком случае не размыкаются полностью, и попытки переключить передачу сопровождаются хрустом и скрежетом кареток сихронизаторов, ведь полного разъединения коробки передач и мотора не происходит.
Обратная неприятность – пробуксовка сцепления: то есть, его неполное включение. При этом поверхности маховика, ведомого диска и ведущего диска, наоборот, неплотно прилегают друг к другу и проскальзывают, из-за чего может возникнуть характерный запах горелых фрикционных накладок ведомого диска, а попытка резко набрать скорость приводит лишь к увеличению оборотов коленчатого вала. От двигателя на колёса при этом передается лишь небольшая часть мощности – до тех пор, пока износ поверхностей не становится критическим.
Если сцепление «буксует», вместо автомобиля «разгоняется» только стрелка тахометра
Наконец, возможны и такие неисправности, как возникновение вибраций и посторонних призвуков при включении-выключении сцепления.
Из-за чего возникают неисправности сцепления?
Обычно каждая возникшая проблема со сцеплением имеет свою предысторию. К примеру, сцепление может начать буксовать из-за сильного износа на больших пробегах автомобиля, когда фрикционные накладки ведомого диска износились, а рабочие поверхности корзины и маховика имеют выработку.
Во-вторых, сцепление можно просто «сжечь» — например, по неопытности или после длительных перегрузок. Такое, к примеру, бывает у любителей длительных выездов «враскачку» на бездорожье или в глубоком снегу, а также у поклонников резких стартов с педалью газа в пол.
Как правильно отрегулировать сцепление на ВАЗ 2110?
Диагностика неисправностей сцепления
Итак, что же относится к неисправностям сцепления:
- износ основного шкива или его замасливание;
- выход из строя одной из пружин (демпферной или диафрагменной);
- поломка выжимного подшипника;
- поломка маховика;
- износ непосредственно корзины.
Что касается симптомов, в результате которых требуется регулировка, то они следующие:
- педаль плохо включается или выключается;
- при выжимании акселератора появляется посторонний звук;
- появилась вибрация при увеличении мощности мотора;
- машина идет с рывками.
Извините, в настоящее время нет доступных опросов.
Регулировка сцепления «десятки»
Очень часто сделать регулировку нужно в том случае, если на ВАЗ 2110 недавно менялся трос педали, но это может быть связано и с другими причинами. Согласно общепринятым данным, ход педали на ВАЗ 2110 должен быть не более 16 см, но наиболее оптимальным вариантом являются пределы от 12 до 13 см. Здесь имеется в виду расстояние положения от выключенного акселератора до включенного до упора при переключении скорости.
Все работы может осуществить и неопытный автомобилист. Инструменты для этого не потребуются, подготовьте только канцелярскую линейку. Также отметим, что с этим процессом вы вполне справитесь и без посторонней помощи. Подробнее о том, как происходит регулировка троса, вы узнаете далее.
Измерение расстояния от педали до пола
Этапы
Яма вам не понадобится, поставьте свое транспортное средство на ровную площадку и включите стояночный тормоз. Затем откройте капот и отключите минусовую клемму от АКБ.
Теперь мы расскажем, как проверить необходимость регулировки. Вам необходимо замерять расстояние хода привода, для этого линейку необходимо установить перпендикулярно акселератора и пола. Нужно замерить расстояние от пола до того места, где начинается резиновая прокладка на акселераторе. В том случае, если это расстояние хотя бы на миллиметр больше 16 см, расстояние хода нужно отрегулировать.
Итак, откройте капот вашего транспортного средства ВАЗ 2110. Первое, что нужно сделать, это найти крепление тросика системы с педалью. Как правило, оно находится напротив водительского сидения, подробнее об этом вы можете узнать из видео
Обратите внимание — на конце данного тросика расположены две гаечки, на фото они отмечены номерами 1 и 2. Гайку под номером 1 следует выкрутить, но не до конца, а во вторую нужно подкрутить до нужного свободного хода акселератора, до того момента, как ход не будет равен 12-13 см.
Учтите, что свободный ход будет становиться больше при ослаблении второй гаечки, а во время ее закручивания он будет уменьшаться.
Затем сядьте на водительское место и несколько раз зажмите педаль до самого конца, после чего отпустите ее
Сделав это, еще раз проверьте показатель свободного хода. При необходимости процедуру регулировки можно повторить, разумеется, результат необходимо будет проверить.
Когда процедура настройки завершена, можно продвинуть ограничительную втулочку в вилку до упора. На этом процесс регулировки завершен. Как видите, ничего трудного в этом нет, так что справиться с этим сможет любой автомобилист.
Процесс настройки тросика сцепления
Подробнее о регулировке свободного хода смотрите на видео.
Неисправности сцепления
Военная Энциклопедия — историко-архивный военно-патриотический портал
главная☆советская военная энциклопедия☆военная техника☆военная наука☆военное обозрение☆история оружия☆форум
военная техника ☆ статьи по устройству ВАТ ☆
Основные неисправности: неполное включение (сцепление пробуксовывает), неполное выключение (сцепление ведет), резкое включение сцепления, разрушение подшипника муфты выключения, для автомобиля КамАЗ-4310, кроме этого запаздывание включения сцепления при трогании с места.
Пробуксовка сцепления проявляется при движении на подъеме или при трогании с места, когда педаль отпущена, коленчатый вал двигателя вращается с большой частотой, а машина не развивает необходимой скорости; в кабине может ощущаться запах гари. Пробуксовка может появиться из-за отсутствия свободного хода педали сцепления, износа или замасливания накладок ведомых дисков, поломки или ослабления нажимных пружин. Устраняется неисправность регулировкой свободного хода педали, заменой колодок ведомого диска или поломанных пружин.
Признаком неполного выключения сцепления является затрудненное переключение передач или шум в коробке передач. Причиной этой неисправности может быть свободный ход педали сцепления, перекос или коробление ведомых дисков, поломка рычажных механизмов самоустановки среднего диска, обрыв фрикционных накладок, неправильное положение упорного кольца 15 (см.рис.96 в предыдущих материалах) или внутренних концов рычагов выключения 5 (см.рис. 101). Неполное выключение сцепления может быть из-за попадания воздуха в гидравлическую смесь привода тормозов. Неисправность устраняется регулировкой свободного хода, заменой ведомых дисков, монтажной регулировкой положения 6 упорного кольца или внутренних концов рычагов выключения с помощью гаек опорных вилок прокачкой гидравлического привода.
Резкое включение сцепления при плавном опускании педали может быть из-за заедания муфты выключения, обрыве ее оттяжных пружин, износе шлицев ведущего вала коробки передач. В этом случае необходимо заменить изношенные или поломанные детали.
Неисправность подшипника муфты выключения обнаруживается по появлению шума или писка при частичном выключении сцепления. Большой износ, а затем и разрушение подшипника может происходить вследствие недостаточной смазки отсутствия свободного хода педали, неправильных приемов управления автомобилем, когда сцепление длительное время находится в полностью или частично выключенном состоянии. Устраняется неисправность смазкой или заменой подшипника.
Запаздывание включения сцепления при трогании с места и переключении передач (автомобиль КамАЗ-4310) может быть из-за застывания рабочей жидкости в приводе или неисправности пневмогидроусилителя. Следует заполнить гидросистему жидкостью марки ГТЖ-22М или «Нева» и устранить неисправность пневмогидроусилителя.
Смешивание жидкости «Нева» с другими тормозными жидкостями не допускается.
Метки: камаз 4310 ☆ неисправности ☆ трансмиссия автомобиля ☆ устройство автомобиля ☆
| Техническое обслуживание сцепления < Пред. | След. > Коробка передач |
Аренда грейферов
Аренда спецтехники в Москве и области
- Контакты:
- 7
- пн-пт: с 9:00 до 20:00
- сб-вс: с 10:00 до 18:00
Военная Энциклопедия. Карта сайта.
Подведем итоги
С учетом приведенной выше информации становится понятно, что причин, по которым педаль сцепления тугая или сцепление жесткое, достаточно много. В процессе поиска неисправности следует пошагово проверять сам механизм педали, после чего переходить к элементам сцепления, тросам, тягам и т.д.
Игнорирование данного правила часто приводит к тому, что тугая либо жесткая педаль сцепления может стать неожиданностью для водителя прямо в дороге. Еще педаль сцепления проваливается, сцепление может не «схватывать» и т.п. Чтобы избежать таких непредвиденных поломок, качество работы сцепления нужно проверять на каждом плановом ТО.
