Замена трапеции стеклоочистителя – чтобы дворники работали!

Как определить, что трапеции «кирдык»

Кирдык — жаргонное слово, означающее крайне плохое положение.

Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
2. При работе слышится непривычный шум.
3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

Ремкомплект для ВАЗ-2110

Чаще всего, в трапеции разрушаются пластиковые детали. В этом случае может помочь ремкомплект.

При приобретении ремкомплекта обращаем внимание на артикул деталей. Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей

Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей

Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

Доработка и замена дворников своими руками

Какие дворники лучше, решает владелец автомобиля. Установленные на ВАЗ 2110, как и на УАЗ, с завода хорошо справляются со своей задачей, но возможна его доработка омывателями других фирм, которые отличаются более высоким качеством. Многих привлекают бескаркасные щетки — это хороший вариант. У них компактные размеры, они оснащены особым механизмом поводка. Правда, они не очень привлекательно смотрятся на ВАЗ 2110, так как крепеж на поводок штатного омывателя получается массивным. Поэтому они нуждаются в доработке.

Бескаркасные омыватели для авто

Чтобы выполнить замену или доработку необходимо выполнить следующие действия:

1. Сначала нужно отсоединить отрицательную клемму на АКБ.
2. Затем нужно крепление отклонить на себя и снять щетку.
3. При наличии декоративной накладки ее необходимо демонтировать.
4. Открутив болт, можно демонтировать старую щетку.
5. Перед заменой деталей обязательно нужно сверять размеры нового омывателя со старым. Желательно, чтобы новый не превышал размеры старого более чем на 2 см.
6. Установка нового комплекта осуществляется в обратном порядке.

Это интересно: Что делать и как открыть замок в машине, если заклинило водительскую дверь

После модернизации следует проверить работоспособность узла: не скрипят ли щетки, как они работают при переключении режимов. При высоких оборотах мотора стеклоочистителя дворники должны работать быстро, при низких – медленно. Кроме того, они должны поддерживать прерывистый режим.

Извините, в настоящее время нет доступных опросов.

Некорректная работа прерывистого режима дворников на автомобиле ВАЗ 21213

Для «десятки» существуют трапеции стеклоочистителей старого и нового образца, каталожные номера:

1. 2110-5205015
2. 2110-5205015-01
3. 2110-5205015-11
4. 2110-5205015-20
5. 2110-5205015-21

Кроме этого, на «десятку» можно установить трапецию стеклоочистителя Приоры, она кстати дешевле оригинальной. Отличия будут: 1. В шпильках под поводки стеклоочистителя, на трапеции ВАЗ 2170 они «на 13», а на ВАЗ 2110 «на 10», соответственно придется заменить поводки дворников. 2. В разъемах мотора стеклоочистителя. Подключить следует по цвету проводов (на фото показан временный способ подключения, в идеале следует хорошо заизолировать все соединения проводов).

Довольно часто происходят ситуации, когда дворники не работают корректным образом на автомобилях ВАЗ 21213 и ВАЗ 21214. Наиболее распространённая проблема – отрицательное функционирование прерывистого режима стеклоочистителя. Источником её возникновения оказываются подгоревшие контакты моторедуктора.

Если у вы оказались в подобной ситуации, то вот решение:

1. Снимаете моторедуктор вместе с рейкой (взгляните на моторный щит, там вы найдёте две гаечки в области, где располагается кожух печки). Также будут две гаечки поводков стеклоочистителей.
2. Удаляйте с него крышку, поджимаете контакт, а потом капните немного суперклея (одна кривошипная гайка и четыре винтика).
3. Когда сборка будет завершена, система станет функционировать должным образом.

Статьи по теме

Высокий уровень антифриза: причины и способы устранения

Лучшие авто с пробегом и советы по выбору

Аэрография на машину: материалы, виды, этапы

Что лучше – автомат или механика

Какие марки авто ушли с российского рынка в 2022 году

Как выбрать подержанный автомобиль: правила и рекомендации

Заправка кондиционера в автомобиле: рекомендации профессионалов

Как снять форсунку омывателя

Как снизить расход топлива: эффективные методы

Что такое детейлинг автомобиля, и чем отличается от стандартной мойки

Обработка порогов автомобиля: основные этапы и лучшие средства

Куда и как установить детское автокресло

7 лучших прицепов для легковых автомобилей

Как выбрать автокресло для ребенка: важные параметры и лучшие модели

Как установить автолюльку: выбираем место и способ

Ремонт Трапеции Стеклоочистителя Ваз 2110

Замена мотора стеклоочистителя и трапеции

дизайн Щетка стеклоочистителя на ВАЗе 2110

сам двигатель и трапеция могут безопасно проехать все 300 000 км, что является достаточно надежным и при нормальной работе, что было подтверждено личным опытом многих владельцев. Но есть исключения из правил.

Часто бывает так, что прорези или конструкции обойдены трапеция просто ломается. Если у вас есть подобные проблемы, то процедура ремонта будет обсуждена ниже.

Чтобы изменить все детали Щетка стеклоочистителя

, Этот инструмент полезен для:

• плоская и крестовая отвертка
• Гнездо с головкой 10 мм
• ручка с храповым механизмом

Для того, чтобы выполнить эту работу, вам сначала необходимо выполнить некоторые из следующих действий:

1. Снять лобовое стекло (отделка салона)
2. Снимите теплоизолятор и уплотнение под капотом.
3. Отсоедините один конец резины от расширительного бачка и переместите его в одну сторону.

Руководство по замене видео трапеция с моторными дворниками на ВАЗе 2110-2112 год

Видеонаблюдение ниже было записано специально для этого сайта, чтобы помочь продемонстрировать весь ремонт. Ремонтный комплект трапециевидной стеклоочистителя ВАЗ 2110. Надеюсь, что все показано доступно и понятно, так что даже новичок сможет это понять.

READ Замена Подшипника Передней Ступицы Нива

Если у вас есть какие-либо вопросы или проблемы при просмотре видео, вы можете связаться со мной в разделе комментариев на моем канале YouTube. Ремонт трапециевидного стеклоочистителя ВАЗ 2110. фото. Ну, мы посмотрим на это ниже ремонт

в обычной форме.

ремонт трапеции

дворникиваз 2110 .

трапеция

, замена иремонт )

Снятие и установка Фотоотчет трапеция Щетки стеклоочистителя 2110-2112 год

Когда все моменты подготовки будут завершены, все будет выглядеть примерно так. Стрелки выше указывают точки крепления двух гаек:

Конечно, их нужно открутить.

После этого мы отсоединяем зажим крепления расширительного бачка и слегка поднимаем его вверх, откладываем в сторону, чтобы получить доступ к третьему трапециевидная гайка.

После этого гайку можно открутить, она внизу практически:

После этого вы сможете аккуратно повернуть трапецию, чтобы снять ее с левой стороны, слегка согнув металлическую раму под лобовым стеклом ( усилий очень мало. говорить о каком-либо изгибе не имеет смысла! )

И мы поднимаем его почти до конца, чтобы вынуть:

READ Какое Масло Лить В Хонду Срв Рд1

Все, что вам нужно сделать, это отключить шнур питания:

И теперь вы можете, наконец, вынуть всю структуру трапеция и моторные дворники с бором. Если вам нужно отключить и заменить один двигатель, то в принципе это не составит труда. достаточно просто открутить его и произвести замену.

Установка всех снятых деталей производится в обратном порядке. Стоит упомянуть цены на эти запчасти. Стоимость трапеция в комплекте с мотором ВАЗ 2110 стоит около 2000-3000 рублей от производителя автоваза. Публикация «Комплект для ремонта трапециевидной щетки стеклоочистителя ВАЗ 2110»: Ремонт трапеции. Китайские аналоги около 2000 руб.

Причины для замены данных деталей

Особенностью работы штатных щеток стеклоочистителей на автомобиле Рено Логан является асинхронная работа щеток и омывателей лобового стекла, что приводит многих автолюбителей в раздражение. Также длина щеток составляет 55 сантиметров как с водительской стороны, так и со стороны пассажира, что не лучшим образом сказывается на уровне обзора в дождливую погоду.

В совокупности именно эти причины зачастую приводят владельца к решению о замене стандартных щеток на детали иной конструкции и производителя. Неэффективность стандартных деталей подробно описана в многочисленных видео, представленных в Интернете.

Каковы же причины поломок?

Наиболее вероятным фактором, вызывающим остановку дворников, является перегорание рабочего элемента в предохранителе. Устранение данной неисправности предполагает совершение простейшего действия – замену плавкой вставки. Она находится в соответствующем монтажном блоке, располагающемся по левую сторону от рулевой колонки. Полезно будет запастись схемой предохранителей, которая поможет без труда отыскать потребную нам вставку.

Когда очистители перестали функционировать в прерывистом режиме, то с большой долей вероятности пришло в негодность управляющее реле. Этот компонент также располагается в ранее обозначенном блоке. Реле при выходе из строя заменяют новым аналогом. Однако заметим, что согласно многочисленным отзывам обладателей отечественных малолитражек сформировалась определенная статистика, свидетельствующая о малочисленности случаев поломок такого рода.

В качестве наиболее частой причины фигурирует разрушение втулок. Они выполнены из пластмассы, поэтому не похвастают длительным ресурсом, который в максимуме достигает трех лет. На процесс разрушения элементов первостепенное воздействие оказывает качественный показатель материала. Здесь единственной действенной мерой будет замена, а для ее осуществления следует обзавестись ремонтным комплектом, который имеется в специализированном торговом субъекте. В данном случае происходит и замена трапеции.

Если владелец Лада Калина обнаруживает неработающий привод очистителей, то это свидетельствует о вышедшем из строя моторчике узла. Для того, чтобы убедиться в данном факте, потребуется удостовериться о поступлении на контакты мотора напряжения от бортовой сети. Эта процедура легко выполняется с помощью обычного тестера. Если питание присутствует, то однозначно меняем мотор.

Daewoo Lanos 2004, 86 л. с. — самостоятельный ремонт

Эх…то что мне нужно, но сложно, сам не возьмусь((

по каким меткам выставлять?

Перед тем как снимать я делал метки на стекле, по ним и выставлял.

метки расположение самих дворников на стекле? А трапеция встает на свое место без проблем?

Нет, метки я делал сам, перед снятием, трапеция без проблем.

хотел проделать ту же операцию, но не смог снять дворники с оси… я его и крутил, и ВДшкой брызгал, и применял грубую силу — никак не слазит(((

Печально. А у меня когда-то сам открутился, один трёт, а один на месте стоит )))

Тю да позвонил бы мне, яб тебе иг дастал бы 60гр счастья так оно того стоит.

А как ты доставал шпильки с пластмассовых втулочек и как их крепил к новым?

Накручиваешь гаечку и берешь молоточек и тюкаешь по самой гайке и в принципи всё, а в дюраль не спеши заприсовывать, берешь натфиек и подгоняшь под шпильку отверстие. и просто когда подогнал берешь и забиваешь её туда. если не поулучится пересечемся до встречи клуба, поедим комне в гараж и все сделаем, там делов на пол часа.

Та я думаю мне и этих на пару лет хватит, так что пока, наверное, не буду заморачиваться.

А если для профилактики разобрать и смазать есть смысл? У меня вытирают нормально на любой скорости. И если что, где брать эти втулочки и как они выглядят?

Да выглядят как и родные (черные пластиковые втулочки) только с дюрали сделанные, только нужно с умом в них забить родные шпильки под крепления к кузову, и все, на ось содиться давольно туго, люфта нету вобще.работаю просто не передать словами, тихо и четко.

Знал бы когда ставил сфотал бы.

Да они есть в любом спец магазине по ланосам, сенсам. Стоит 1шт 30гр. Ну скажу честно оно того стоит.

Потеплеет и займусь! Спасибо! Добавил в избранное)

А если для профилактики разобрать и смазать есть смысл? У меня вытирают нормально на любой скорости. И если что, где брать эти втулочки и как они выглядят?

Прижми на поводок дворника на перегибе, если люта нет — то можно просто смазать и забыть, а если есть — тогда менять.

Ок! Спасибо буду знать!)

А я чуть иначе поступил, просто поехал купил две дюралевые втулочки (родные пластиковые), поменял на дюралевые и поставил, шата вобше нету.

У тебя ещо не сильно стертые родные пластиковые втулочки, у меня вобше одна сторона была насквозь стертая, и ничо работала почти всю зиму.

Я походил по базару, поискал, но так и не нашёл с втулочками, пришлось лепить из того, что было.

Будет полезно: Минеральное моторное масло, что это такое? характеристики, недостатки и преимущества минерального масла для двигателя

Но это ещё не окончательный вариант. По свободке, я родные пластмаски высверлю и завтулю втулочкой из капралона, вот тогда будет точно навеки )))

Ремонт и замена трапеции стеклоочистителя своими руками

От чистоты лобового стекла зависит безопасность водителя и людей, находящихся с ним в машине, во время движения при плохой погоде. Очищает поверхность стекла очиститель, поэтому от его исправности будет зависеть, насколько чистым будет стекло. В статье рассматривается трапеция стеклоочистителя (ТС): устройство, признаки и способы неисправностей, дается инструкция по замене.

Трапеция является одним из важнейших элементов стеклоочистительного механизма. От ее исправности зависит работа всего узла. Чтобы поддерживать работоспособность ТС, необходимо знать, какое ее устройство и как она работает.

Назначение и устройство

Трапеция – тот элемент очистителя стекла, который переводит вращательные движения вала электрического двигателя в движения дворников. Поэтому она является одной из составляющих безопасности в условиях непогоды.

Конструкция ТС почти не отличается для всех моделей автомобилей. Различия заключается в форме, размерах ее составляющих и способах крепления.

Состоит устройство из следующих деталей:

• корпуса;
• шарнирных чашек;
• тяг;
• шарниров.

Для снижения потерь при трении и расхода электроэнергии соединения устройства изготавливаются из полиформальдегида. У него низкий коэффициент трения и высокая износостойкость. Металлические части защищены от коррозионных процессов и трения гальваническим слоем.

Принцип работы состоит в следующем: моторчик приводит в движение палец, который заставляет двигаться трапецию. Валы соединяются с редуктором с помощью тяг, осуществляя колебательные движения. Результатом этой работы являются движения щеток очистителя из стороны в сторону, благодаря которым очищается поверхность стекла.

Признаки неисправностей и способы их устранения

Для того, чтобы трапеция стеклоочистителя была работоспособной, необходимо знать признаки ее неисправности и стараться их устранять, как только они обнаружатся.

Еще одним признаком неисправности механизма является прерывистое движение щеток, скачками. Причиной этого является окисление на приводах поводков, находящихся во втулках ТС

Если не обращать внимание на окись, может выйти из строя электромотор, так как на него ложится большая нагрузка

Если изношены втулки трапеции стеклоочистителя, появляется люфт стеклоочистительных поводков. Ослабление давления в узле приводит к тому, что дворник не прилегает плотно к стеклу, и не справляются с потоками дождя. Если неисправна тяга трапеции стеклоочистителя, затрудняется движение щеток.

Причиной неисправности может быть износ отдельных деталей. В этом случае нужно снять, разобрать механизм и заменить изношенные элементы.

В каких случаях деталь необходимо менять?

Если появились признаки неисправности ТС, для того, чтобы разобраться, необходим ремонт или замена, следует провести диагностику. Если возможен ремонт трапеции стеклоочистителя, то следует заменить сломанные или изношенные детали (автор видео — GARAj Alex Fierro).

Если принято менять полностью устройство, то при покупке нового изделия следует обращать внимание на способ крепления и размер. Трапеции могут отличаться штекером подключения к электромотору и размером поводков

Вывод можно сделать один: покупать следует оригинальные изделия, предназначенные именно под вашу модель автомобиля.

Инструкция по замене трапеции

Замена трапеции стеклоочистителя может быть выполнена самостоятельно, так как это простой процесс. Менять нужно весь механизм.

Перед работами следует приготовить инструменты и материалы:

Фотогалерея «Пошаговая замена трапеции стеклоочистителя»

Для этого следует выполнить следующие действия:

1. В первую очередь нужно отключить питание автомобиля, сняв клемму с «-» с АКБ.
2. На следующем этапе нужно демонтировать старую трапецию. Для этого нужно снять облицовку ветрового окна и расширительный бачок.
3. Затем нужно отсоединить разъем двигателя дворников.
4. Далее нужно выкрутить левую и правую гайки крепления очистителя стекла, снять дворники, все заглушки и крепеж с помощью крестовой отвертки. На кожухах также нужно снять пластиковые детали.
5. Затем нужно открутить крепежные гайки кронштейна электродвигателя к кузову автомобиля, а также крепеж, соединяющий трапецию с мотором. После этого можно демонтировать мотор.
6. После демонтажа электромотора можно извлекать ТС.
7. Перед установкой новую ТС нужно собрать, так как она реализуется в разобранном виде.
8. Установив новое изделие, механизм следует собрать в обратном порядке.

Когда сборка будет завершена, нужно отрегулировать щетки и смазать все узлы и детали механизма графитной смазки.

Стеклоочистители – забота о чистоте

Сегодня личным транспортом никого не удивишь, и комплектация современных моделей направлена на обеспечение должной безопасности участников дорожного движения. Одними из основных элементов, отвечающих за наше спокойное передвижение, являются стеклоочистители авто. Именно они обеспечивают чистоту лобового и заднего стекла во время осадков, удаляют капли влаги, грязь, следы от насекомых и прочий мусор.

А разве можем мы реально оценить ситуацию на дороге, когда стекло недостаточно очищено, все в разводах, и нам постоянно приходится напрягать зрение? Из этого следует, что качественная работа дворников имеет непосредственное влияние еще и на наше здоровье. Но сейчас нас интересует не узел в целом. Мы поговорим о трапеции. Именно она отвечает за преобразование вращательного импульса мотора в поступательное движение щеток стеклоочистителей.

Трапеция представляет собой довольно сложное электромеханическое устройство и часто выходит из строя. Основными элементами очистителя являются корпус, тяги, валы и моторчик. Составные части редуктора – пальцы и шарниры. Принцип работы заключается в следующем: моторчик стеклоочистителя создает вращательное перемещение пальца и приводит в движение саму трапецию. Тяги соединяют валы с редуктором и осуществляют передачу колебательных движений. В результате щетки дворников перемещаются из стороны в сторону и очищают стекло от загрязнений.

Конструкция дворника

Основными частями стеклоочистителя являются несущий каркас и чистящий элемент.

Дворники с металлическим каркасом

Несущий каркас выполняется из метала или пластика. Дворники с металлическим каркасом являются более долговечными и прочными. Такой каркас применяется для изготовления зимних щеток стеклоочистителя.

Дворники с пластиковым каркасом

Существует еще одна разновидность исполнения щеток — бескаркасные щетки. Каркасом в таких щетках является чистящая резинка и сам дворник выполняется полностью из резины.

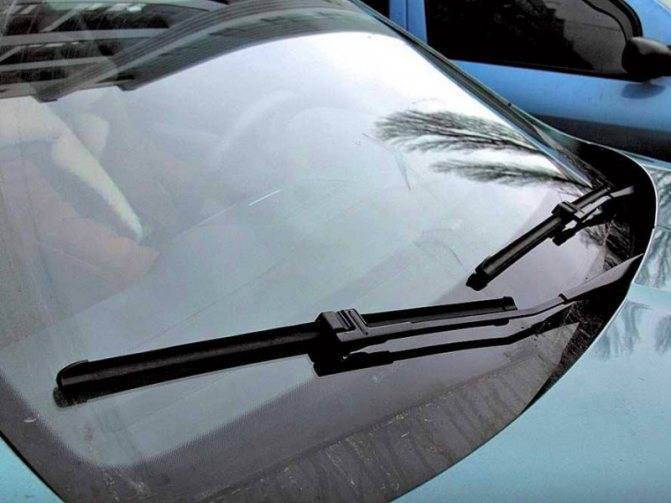

Бескаркасные дворники

Чистящий элемент выполняется из мягкой резины или силикона, что обеспечивает плотное прилегание к ветровому стеклу и отличное очищение его от влаги.

Виды дворников

Классические.

Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.

Бескаркасные.

Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .

Зимние щетки.

Повторяют классическую конструкцию летней, но все ее подвижные детали спрятаны под резиновым чехлом. Но для лета эти щетки не очень подходят, так как кожух провоцирует слишком высокую парусность. Если скорость выше 90 км. в час, щетки начинают отходить от стекла. На сколько такие щетки хороши при зимних осадках, на столько же плохи при летних.

Гибридные.

Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.

В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам

В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще

Замена – подробно и в деталях

Конечно, при первой же неисправности можно отправиться в сервисный центр, где специалисты за считанные минуты выполнят ремонт дворников. Однако такой вариант потребует лишних материальных затрат, а учитывая, что замена трапеции стеклоочистителя – процесс не столь трудоемкий, можно решить подобную проблему и самостоятельно. Начнем с того, как поменять весь механизм.

Сначала следует демонтировать старую деталь, кстати, этого не избежать и во время ремонта. Для этого нам понадобится ключ на 12. Откручиваем гайки, фиксирующие дворники, и снимаем их. Будьте аккуратны, так как пружина достаточно упруга, и могут возникнуть некоторые трудности с демонтажем. Чтобы облегчить процесс, предварительно отогните поводки. Далее откручиваем саморезы крестовой отверткой и вынимаем пластиковую часть. Поддев ножом, вытаскиваем заглушки и снимаем оставшиеся крепежные элементы.

Чтобы добраться непосредственно до трапеции, следует извлечь и пластиковые части кожуха. Сама же деталь крепится к электрическому мотору. Далее откручиваем гайки и винт, посредством которых к кронштейну кузова фиксируется трапеция стеклоочистителя и электродвигатель. Не забудьте обесточить разъемы питания во время такого ремонта. Демонтируем электромотор, снимаем все крепления трапеции и вытаскиваем ее.

Новая деталь попадает к нам в руки в разобранном состоянии, поэтому перед установкой ее следует собрать. Итак, крепление осуществляется тремя болтовыми соединениями. Первый элемент вставляется в ушко возле резинового кожуха. Учтите, придется приложить некоторые усилия, только не стоит сразу фиксировать его болтом. Далее надевается оставшаяся часть узла, при этом обязательно отрегулируйте ее положение.

Теперь можно закрутить все гайки и приступить непосредственно к установке. Итак, собирается трапеция стеклоочистителя в обратном порядке, но будьте готовы к тому, что придется регулировать положение щеток. Кроме того, неплохо было бы смазать все соединения и трущиеся поверхности графитовой смазкой. Только не используйте литол, так как он теряет свои свойства при низких температурах.

Существуют три разновидности ветровых дворников:

1. Устройство держателя без каркаса
2. Устройство держателя с каркасом
3. Держатель для гибридной щетки, устройство которого похоже на остальные.

Соединить основу с корпусом помогают прижимные пластины. На схеме они выполнены в виде полосок, выполненных из пружинистого сплава, по краям имеющие выпилы, обеспечивающие фиксацию держателя на основе. Держатели основ вставляются в специальные боковые пазы.

Затем осуществляется закрепление резинки со вставленными пружинами на самом держателе. В случае каркасного крепежа применяется конструкция, которая состоит из гнутых коромысел – корпуса. У подобной схемы есть главное коромысло, где находится крепеж для его фиксирования на рычаге. По краям подвижных коромысел расположены фиксаторы, способствующие удерживанию основы с пружинами.

Лента бескаркасных крепежей устанавливается и крепится в зажимах ровной упругой пружины в форме дуги. Данная пружина придавливает резинку к поверхности стекла, а для установки на рычаг в упругой пружине применяется адаптер. Что касается гибридных дворников, то они имеют каркас, упрятанный в корпус из пластика.

Как ухаживать за дворниками, чтобы продлить срок их службы

Чтобы дворники служили как можно дольше, придерживайтесь следующих советов:

• Испачканные грязью щетки протирайте чистой влажной тряпкой или губкой. Так вы не только избавитесь от грязи, но и убережете стекло от царапин.
• Если переднее стекло покрылось слоем пыли, а в омывателе автомобиля закончилась жидкость, не включайте очиститель. Это также приведет к образованию на стекле царапин.

• В зимнее время, особенно в снегопады, не оставляйте дворники, прислоненными к ветровому стеклу – они примерзнут. Лучше приподнять поводки так, чтобы щетки находились в подвешенном состоянии.
• Если дворники все-таки примерзли, ни в коем случае не пытайтесь отодрать их силой. Так вы только повредите резинку. Запустите двигатель, включите печку в режим обдува лобового стекла и дождитесь, пока оно разморозится.
• Сбивать лед с каркаса или щетки также нельзя. Аккуратно изгибайте резинку до тех пор, пока он не отслоится мелкими частями.
• Осуществляя замену дворников, положите на лобовое стекло какую-нибудь плотную ткань. Это убережет его в случае, если подпружиненный поводок выскользнет у вас из рук.

Автомобили Тормоза дисковые задние на ВАЗ-2114: замена своими руками

Автомобили отечественного производства надежные и довольно долговечные, несмотря на то, что их повсеместно ругают. Низкая стоимость, доступность элементной базы – это ключевые моменты при выборе машины. Но кажды…

Автомобили Термостат ВАЗ-2114 — замена своими руками

К сожалению, качество сборки отечественных автомобилей значительно отличается от зарубежных не в самую лучшую сторону. Все составляющие детали наших машин служат на порядок меньше импортных, и термостат не является ис…

Автомобили Стоит ли производить на ВАЗ-2110 ремонт своими руками?

Наверное, каждый при покупке автомобиля задумывался о стоимости ремонта и запчастей, а также о месте, где можно будет произвести ремонт. Так сложилось, что отечественный автопром выпускает весьма простые по конструкци…

Автомобили Маслосъемные колпачки ВАЗ 2107: замена своими руками

Необходимы для снятия лишней смазки с клапанов маслосъемные колпачки ВАЗ-2107. Замена этих компонентов требуется в том случае, если они потеряли свои качества. В идеале колпачки должны быть мягкими и плотно облегать п…

Автомобили Тормозные колодки ВАЗ-2114: замена своими руками

Замена тормозных колодок ВАЗ-2114 осуществляется при чрезмерном износе элементов

Очень важно поддерживать всю тормозную систему в работоспособном состоянии. От того, как она будет работать, зависит не только удобство…. Автомобили Бампер ВАЗ-2105: замена своими руками

Автомобили Бампер ВАЗ-2105: замена своими руками

Многие владельцы ВАЗ-2105 сталкивались с проблемой замены бампера своими руками. Сама процедура — достаточно простая и не требует специальных навыков или умений. Потребуется только набор инструментов и 10-15 минут сво…

Автомобили ВАЗ-2110, задние тормозные колодки: замена своими руками

Автомобиль ВАЗ-2110 по праву можно считать народным. С этой машиной знаком каждый, или по крайне мере видел ее на улицах города. «Десятка» — весьма неприхотливый в обслуживании и ремонтопригодный автомобил…

Автомобили Ваз 2110: замена лобового стекла своими руками. Пошаговая инструкция и рекомендации

На автомобилях ВАЗ 2110 замена лобового стекла – это не такое уж и редкое явление, как кажется. В процессе эксплуатации машины возможны попадания в него различных предметов (например, камней). При необходимости …

Автомобили ВАЗ-2110: замена передних стоек своими руками

На автомобилях ВАЗ-2110 замена передних стоек проводится с периодичностью, которая зависит от множества факторов. Во-первых, большую роль играет стиль езды. Во-вторых, качество изделий. В-третьих, то, по каким дорогам…

Автомобили ВАЗ-2110: замена ШРУСа и пыльника своими руками

На автомобиле ВАЗ-2110 замена ШРУСа занимает немного времени, а для работы потребуется малое количество инструмента. Из специального оборудования только съемник для наконечников рулевых тяг. Но вам будет очень непрост…

Не работают дворники на ВАЗ 2110

Он отвечает за вращение дворников с разной интенсивностью. В электродвигателе располагается редуктор, а сам мотор работает за счет подвода постоянного тока. В якоре движка находятся встроенные три щетки, обеспечивающие три режима работы стеклоочистителя — быстрый, медленный и с паузами. Хотя считается, что частот вращения щеток у ВАЗ 2110 всего две

Это подрулевой переключатель, реле дворников, которое позволяет активировать режим движения щеток с перерывами. Плюс не забываем про выключатель. Вся электрическая система объединена в провода, идущие через биметаллический термостойкий предохранитель.

Ремонт и замена трапеции дворников 2110

Как правило, если нужна новая трапеция дворников, цена на механизм не самая высокая. Сама замена тоже не представляет особой сложности. Однако далеко не всегда механизм нужно менять. Как правило, часто удается ограничиться только ремонтом трапеции.

Более того, регулярные ревизии и замена только изношенных элементов позволяют продлить срок службы всего механизма, а также снизить нагрузки на моторчик печки и повысить общую эффективность работы дворников в целом.

Как выполняется ремонт трапеции

Прежде всего, после снятия все элементы трапеции нужно очистить, после чего изучить состояние шпилек. В случае сильного износа ребер трапецию нужно менять. Если же такого износа нет, достаточно заменить пластиковые колпачки, которые продаются в ремкомплекте.

1. Сначала трапецию разбирают, старые колпачки срезаются. Основная задача — вытащить колпачки из тяг трапеции. Еще можно погрузить концы трапеции в кипяток на несколько минут. Затем колпачки можно попросту вытолкнуть.
2. Далее нужно учитывать, что на модели ВАЗ 2110 устанавливались разные типы трапеций с небольшими отличиями. При этом часто необходима подгонка тяг трапеции под колпачки или колпачков из ремкомплекта под тяги.

   На начальном этапе колпачки следует осмотреть. Если на них имеется фиксирующий выступ, на тяге должна быть выемка под такой выступ на тяге. В случае, когда такой выемки нет, выступ на колпачке нужно срезать или пропилить углубление под него на самой тяге. Если же выступа нет, доработки не потребуются.

3. При установке посадочное место очищают, новый колпачок опускают в кипяток на несколько секунд. Далее мягкий от нагрева колпачок легко ставится на свое место. Не пытайтесь установить холодный колпачок, так как есть риск его повредить!
4. Установив колпачок, следует выждать 15 минут до полного его остывания, после чего тягу можно собирать. Предварительно втулки следует смазать смазкой (подойдет графитка).

 Замена трапеции

Независимо от того, устанавливается новый механизм или ставится отремонтированный, замена трапеции  не является сложной процедурой. Установка трапеции  потребует:

• вставки нового или восстановленного механизма;
• крепление механизма болтами;

В целом, сборка производится в порядке, противоположном снятию трапеции с автомобиля (рассмотрено выше)

Однако есть некоторые нюансы, на которые следует обращать внимание.

1. Когда меняется трапеция для дворников, не следует сразу затягивать болт крепления электромотора. Дело в том, что для четкой работы механизма может потребоваться слегка повернуть моторчик.

   Только после подтверждения того, что трапеция нормально работает, можно затягивать болт крепления электромотора.

2. Затем можно ставить на место и крепить шумоизоляцию, жабо подключать все трубки омывателя, фиксировать расширительный бачок. Завещающий этап-монтаж пластиковых заглушек,  установка поводков и щеток дворников.

После установки всех элементов следует еще раз проверить качество работы дворников
