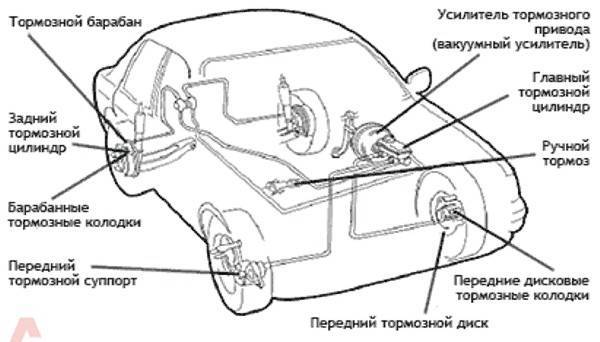

Тормозная система ВАЗ 2110, схема

Усовершенствование тормозной системы

Многие владельцы ВАЗ 2110 сходятся во мнении, что заводская тормозная система далека от совершенства. Потому они решаются на модернизацию, усовершенствование узла по средствам технического тюнинга.

Популярное решение вопроса эффективности тормозов — это замена барабанных механизмов на дисковые. Разумеется, в случае с «десяткой» речь идет о задних колесах

При замене тормозов обязательно принимайте во внимание тот факт, что задние колеса обязаны тормозить мягче и несколько позже передних. Так автомобиль не занесет, и вы не вылетите с дороги

Другой вариант — демонтаж заводского тормозного главного цилиндра и вакуумного усилителя. Вместо них отлично подходят узлы от Приоры. Подобный тюнинг избавит от вибраций, а также позволит эффективно и без чрезмерных усилий использовать педаль тормоза.

Вне зависимости от внесенных изменений в тормозную систему, после каждой доработки в обязательном порядке проводится прокачка тормозов.

Ремонт ВАЗ 2110 Лада Замена тормозных трубок

Руководства по ремонту
Руководство по ремонту ВАЗ 2110 (Лада) 1996+ г.в.
Замена тормозных трубок

6.5.3. Замена тормозных трубок

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отверните трубки от главного цилиндра и тормозных шлангов. Заглушите отверстия главного цилиндра и шлангов.
	2. Отверните три гайки крепления и снимите пластмассовую защиту.
	3. Снимите металлическте пластины и выньте трубки из держателей. Сломанные держатели замените.
4. Установите новые трубки в обратном порядке и прокачайте тормозную систему.

↓ Комментарии ↓

Что такое ABS в автомобиле и для чего нужен АБС Принцип работы антиблоктровочной системы

1. Общие данные 1.0 Общие данные 1.1. Технические характеристики автомобилей

2. Двигатель 2.0 Двигатель 2.1 Возможные неисправности двигателя. 2.2 Замена охлаждающей жидкости 2.3 Замена масла в двигателе и масляного фильтра 2.4. Установка поршня первого цилиндра в положение ВМТ такта сжатия 2.5 Замена ремня привода распределительного вала и натяжного ролика 2.6 Регулировка натяжения ремня привода распределительного вала 2.7 Снятие, дефектовка и установка маховика 2.8. Замена деталей уплотнения двигателя 2.9 Головка блока цилиндров 2.10 Притирка клапанов 2.11 Регулировка зазоров в приводе клапанов 2.12 Снятие и установка двигателя 2.13. Ремонт двигателя 2.14. Система смазки 2.15. Система охлаждения 2.16. Система выпуска отработавших газов 2.18. Особенности ремонта двигателя ВАЗ-2112

3. Трансмиссия 3.0 Трансмиссия 3.1. Сцепление 3.2. Коробка передач 3.3. Приводы передних колес

4. Ходовая часть 4.0 Ходовая часть 4.1. Проверка технического состояния деталей подвески на автомобиле 4.2. Задняя подвеска

5. Рулевое управление 5.0 Рулевое управление 5.1 Осмотр и проверка рулевого управления на автомобиле 5.2. Рулевая колонка 5.4. Рулевой механизм 5.5 Возможные неисправности рулевого управления.

6. Тормозная система 6.0 Тормозная система 6.1. Вакуумный усилитель 6.2. Главный тормозной цилиндр 6.3. Регулятор давления 6.4. Тормозные шланги и трубки 6.5 Прокачка тормозной системы 6.6 Замена тормозной жидкости 6.7. Тормозные механизмы передних колес 6.8. Тормозные механизмы задних колес 6.9. Стояночный тормоз 6.10 Возможные неисправности тормозной системы.

7. Электрооборудование 7.0 Электрооборудование 7.1. Монтажный блок 7.2. Генератор 7.3. Стартер 7.4. Выключатель (замок) зажигания 7.5. Проверка и замена свечей зажигания 7.6. Комплексная система управления двигателем (система впрыска топлива) 7.7. Бесконтактная система зажигания 7.8. Освещение, световая и звуковая сигнализация 7.9. Стеклоочиститель 7.10 Замена электродвигателя вентилятора радиатора системы охлаждения 7.11. Электродвигатель отопителя 7.12. Прикуриватель 7.13. Комбинация приборов 7.14 Проверка блока управления электромагнитным клапаном карбюратора 7.15 Возможные неисправности блока управления ЭПХХ. 7.16 Схема электрооборудования автомобиля ВАЗ-21102 7.17 Схема электрооборудования автомобиля с карбюраторным двигателем 2110 7.18 Схема управления двигателем 2111 (конт. М1.5.4) 7.19 Схема управления двигателем 2111 (конт. МР7.0) 7.20 Схема управления двигателями 2111 и 2112 (конт. М1.5.4N, «Январь-5.1»)

8. Кузов 8.0 Кузов 8.1 Возможные неисправности кузова. 8.2. Замена буферов 8.3 Снятие и установка облицовки радиатора 8.4 Снятие и установка локаря 8.5 Снятие и установка крыла 8.6. Капот 8.7 Снятие и установка обивок, облицовки и накладки рамы ветрового стекла 8.8. Крышка багажника 8.9. Боковые двери 8.10 Снятие и установка переднего сиденья 8.11 Снятие и установка верхней и нижней облицовки туннеля пола 8.12. Ремни безопасности 8.13. Зеркала заднего вида 8.14. Панель приборов 8.15. Отопитель 8.16 Антикоррозионные составы для обработки кузова 8.17. Особенности ремонта кузовов моделей 2111 и 2112 8.18. Уход за кузовом

9. Приложения 9.0 Приложения 9.1 Горючесмазочные материалы и эксплуатационные жидкости 9.2 Основные данные для регулировок и контроля 9.3 Заправочные объемы 9.4 Лампы, применяемые в автомобиле

Схема и последовательность прокачки тормозов

Пришла пора действовать. В автомобиле ВАЗ-2112 тормоза прокачать вполне можно у себя в гараже, однако желательно привлечь еще одного человека. Цены на автосервисе приличные, поэтому есть смысл сэкономить и набраться опыта.

Перед тем как приступать к работам, стоит помнить, что в машинах десятого семейства система предусмотрена так, что контуры расположены не горизонтально, как на классических моделях, а по диагонали.

Для начала нужно загнать ВАЗ-2112 на смотровую канаву. Теперь следует открыть капот и отыскать бачок с «тормозухой». Бачок открыть, открутив крышку, а затем долить новую жидкость до метки max.

Внимание! Нельзя доливать жидкость другого изготовителя, пусть и с виду смесь идентична. В любой жидкости имеются всяческие присадки, у каждой фирмы свои, потому если их перемешать, можно уничтожить тормозную систему машины

Это приведет к ржавлению либо попросту тормоза окажутся неэффективными. Следовательно, при незнании вашей «тормозухи» однозначно ее следует заменить.

Долив жидкость, нужно плотно закрыть крышку бачка во избежание проникновения воздуха. Можно сначала сверху ее накинуть, а после перебраться под днище авто. Тем временем нужно попросить своего напарника сесть на водительское кресло, дав ему «тормозуху», которую понадобится периодически подливать в систему.

Примечание. Вы не можете понять, зачем доливать в систему жидкость? Все просто: во время прокачки тормозов убирается воздух, который вредит работоспособности.

Теперь нужно напарнику объяснить, как отслеживать уровень в бачке, то есть показатель в ходе прокачки не должен опуститься менее 15 мм. Лучше чаще подливать жидкость.

Следующий шаг – попросить напарника нажимать плавно педаль тормоза в течение 5-10 раз. На последнем нажиме педаль необходимо выжать и удерживать в позиции в пол.
С помощью прокачной/обычной головки на 10 следует выкрутить один из штуцеров ГТЦ (главного тормозного цилиндра). После того как он откручен, видно, как выходит из-под штуцера незначительное количество «тормозухи» с пузырьками воздуха. От последних нужно избавиться.
Штуцер необходимо закрутить. Теперь можно говорить товарищу, чтобы тот отпускал педаль, после чего снова нажал.
Тем временем вам нужно открутить тот же штуцер, отслеживая происходящее. Этот процесс стоит проводить, пока не выйдет весь воздух. Однако это еще не все. Такие мероприятия предстоит проделать со всеми штуцерами.

Когда ГТЦ прокачали, впору переходить к прокачиванию тормозной системы шин вашего ВАЗ-2112.

Что касается колес, то тормоза в них необходимо прокачивать в строго установленной очередности. Вначале идем к заднему правому, далее нас интересует задняя левая шина, следом – передняя правая, финиширует передняя левая. Так было всегда на ВАЗах классических моделей. 2112-я считается уже несколько иным образцом. Поэтому последовательность тут не так важна

Поскольку система многоконтурная, вовсе не важно, в какой очередности осуществляется прокачка тормозов

Таким образом, если ремонт тормозной системы не совершался, прокачка тормозов в 2112-й модели – обязательная процедура. И проводить ее необходимо либо однократно в три года, либо после пробега 4-5 тыс. км. Кроме того, показана прокачка, если жидкость приобрела темный цвет, что свидетельствует о потере ее эксплуатационных признаков

Берегите свой автомобиль, вовремя меняйте расходники, обращайте внимание на любые щелчки, звуки, постукивания. А если не удастся справиться с проблемой самим, непременно обращайтесь к грамотным квалифицированным специалистам, которые спасут ваше авто

Качаем тормоза

Теперь можно и приступить. На ВАЗ 2112 прокачиваем тормоза самостоятельно. Цена на СТО за прокачку маленькая, но можно же сэкономить, да и за то время, пока вы доедете до станции, уже можно успеть прокачать тормоза.

Главный тормозной цилиндр

После замены главного тормозного или деталей, которые подключаются напрямую к нему (трубки) необходимо его прокачать. Это делается не так, как прокачка тормозов на колесах!

ВАЗ 2112 прокачка тормозов самому

После установки нового цилиндра наполните расширительный бачок тормозной системы ВАЗ 2112 тормозной жидкостью до уровня. В общем, полный бачок налейте.
Затем напарника следует усадить за руль, а самим занять место с левой стороны автомобиля, чтобы был максимально обеспечен доступ к главному цилиндру.
Предварительно все штуцера, которыми крепятся тормозные трубки к главному тормозному цилиндру, должны быть затянуты.
Теперь порядок действий следующий. Напарник накачивает педалью давление в системе, затем нажимает на педаль тормоза до пола и держит ее в таком состоянии.

Напарник нажимает и держит педаль

Вам следует при помощи прокачного или обычного ключа на 10 открутить один из штуцеров главного тормозного цилиндра.
Открутив его, вы сможете наблюдать, как из-под штуцера выходит небольшое количество тормозной жидкости вместе с пузырьками воздуха. Так вот, пузырьков быть не должно.
Закрутите штуцер. После чего напарник отпускает педаль. А затем опять нажимает на нее.
В это время вы откручиваете ТОТ ЖЕ штуцер и наблюдаете за происходящим.
Такую процедуру необходимо выполнять до тех пор, пока не останется воздуха.
Но на этом не все. Далее следует проделать такую операцию с каждым штуцером.

Есть и другой вариант прокачки главного тормозного цилиндра:

Суть процесса не меняется. Действия такие же и порядок тот же.
С целью ускорения процесса пока напарник держит педаль, вы откручиваете и закручиваете по очереди каждый штуцер

ЗА ОДНО НАЖАТИЕ ПЕДАЛИ это все делается, обратите внимание.
Но тем не менее, за одно нажатие весь воздух не выйдет и процедуру все равно придется повторить.

Проблемы и их устранение

Существует несколько распространенных проблем, связанных с тормозами на автомобиле ВАЗ 2110. Причины их появления могут быть разными, но решение всегда одно — своевременный и качественный ремонт.

Тормоза полностью утратили свою эффективность, нажатие на педаль не вызывает никакой реакции. В такой ситуации ехать своим ходом никуда категорически нельзя, даже если речь идет о поездке на станцию технического обслуживания? Как вы затормозите? О стену или столб? Вызывайте эвакуатор и приступайте к ремонту. В некоторых ситуациях проблему можно решить самому на месте, но это временные меры.
Во время торможения наблюдаются сильные вибрации, чаще всего — в рулевой колонке. При этом при нажатии на педаль руль с трудом удерживается в руках. Причин тому может быть несколько:

Если у вас установлены невентилируемые диски, подобные ситуации могут возникнуть во время дождя, при торможении по луже. Такие устройства не любят влагу, потому чтобы избавиться от вибраций, замените диски на вентилируемые;
Другая причина вибраций — неисправные барабаны. Если на рабочей поверхности барабанов имеются темные пятна, узел изнашивается неравномерно. Необходим незамедлительный ремонт или полная замена механизмов;
Обязательно проверьте наличие следов деформации на передних тормозных дисках. Из-за них часто возникают вибрации.

Нажатие на педаль тормоза очень тугое, физически тяжело как следует на нее надавить. Причины тоже бывают разные:
- Воздушный фильтр вакуумного усилителя, возможно, засорился, что привели к тугости педали тормоза;
Неисправен сам вакуумный усилитель, разрушены наконечники, диафрагма, нарушен ход обратного клапана, имеются повреждения на соединительном шланге. Каждая из этих проблем ведет к тому, что педаль становится тугой. Решение — ремонт вышедших из строя узлов;
Накладки могут изнашиваться со временем, что также не редко становится причиной тугой педали.
Нажатие на тормоз приводит к появлению шипения. Проверьте, в какой именно момент начинается шипение. Если при непосредственном нажатии на педаль тормоза, тогда проверяется в первую очередь вакуумный усилитель. В зависимости от степени повреждения, он меняется или ремонтируется. При шипении во время отпускания педали тормоза, тогда ничего страшного не происходит. Это вполне естественное явление. Разумеется, если шипение не очень громкое и интенсивное.

Как видите, тормозная система у автомобиля ВАЗ 2110 далека от совершенства в заводском исполнении, однако эффективно и надежно выполняет свои функции. Все возможные неисправности легко устраняются самостоятельно, но в некоторых ситуациях желательно обратиться на профессиональную станцию технического обслуживания.

Не нашли интересующую Вас информацию? на нашем форуме.

Качаем тормоза

Главный тормозной цилиндр

ВАЗ 2112 прокачка тормозов самому

После установки нового цилиндра наполните расширительный бачок тормозной системы ВАЗ 2112 тормозной жидкостью до уровня. В общем, полный бачок налейте.
Затем напарника следует усадить за руль, а самим занять место с левой стороны автомобиля, чтобы был максимально обеспечен доступ к главному цилиндру.
Предварительно все штуцера, которыми крепятся тормозные трубки к главному тормозному цилиндру, должны быть затянуты.
Теперь порядок действий следующий. Напарник накачивает педалью давление в системе, затем нажимает на педаль тормоза до пола и держит ее в таком состоянии.

Напарник нажимает и держит педаль

Вам следует при помощи прокачного или обычного ключа на 10 открутить один из штуцеров главного тормозного цилиндра.
Открутив его, вы сможете наблюдать, как из-под штуцера выходит небольшое количество тормозной жидкости вместе с пузырьками воздуха. Так вот, пузырьков быть не должно.
Закрутите штуцер. После чего напарник отпускает педаль. А затем опять нажимает на нее.
В это время вы откручиваете ТОТ ЖЕ штуцер и наблюдаете за происходящим.
Такую процедуру необходимо выполнять до тех пор, пока не останется воздуха.
Но на этом не все. Далее следует проделать такую операцию с каждым штуцером.

Есть и другой вариант прокачки главного тормозного цилиндра:

Снятие и установка

Для замены колдуна на ВАЗ 2110 нужны ключи на 13 и 10. Вместо 10 очень желателен специальный ключ для тормозных штуцеров, он бережнее обычного рожкового обращается с мягкими медными гайками из-за большой площади контакта.

Такой ключ похож на накидной, но имеет прорезь для заведения в нее трубки и высокие губки. Необходимо примерно пол-литра тормозной жидкости и 4 резиновые заглушки для тормозных шлангов.

РДТ (колдун) Fenox

В магазинах запчастей для ВАЗ продаются автовазовские чугунные и белорусские алюминиевые регуляторы. Российский «ВИС» обычно надежнее, белорусский Fenox легче и дешевле.

РДТ (колдун) ВИС в сборе

Условия под днищем, для колдуна неблагоприятные, поэтому сначала нужно почистить грязь жесткой щеткой и смочить резьбовые соединения проникающей смазкой типа WD-40. С задней балки снимается фиксирующая скоба, при необходимости можно использовать для разжимания мощную отвертку.

РДТ (колдун) Kraft

Аккуратно отворачиваются тормозные трубки, помечаются для обратной сборки, закрываются резиновыми заглушками. Для демонтажа регулятора, удобнее открутить две гайки крепления кронштейна к днищу и снять колдун в сборе.

При монтаже болты крепления регулятора (внимание, передний болт длиннее заднего), через отверстия вытянутой формы, к кронштейну полностью не затягиваются, чтобы обеспечить перемещение при регулировке. Сборка проводится в обратной последовательности, обязательно для надежности обжимается плоскогубцами скоба-фиксатор на балке

Для устранения воздуха из системы, после работы необходимо прокачать тормоза. Делать это проще вдвоем, процесс неоднократно описан, в том числе и для ВАЗ 2110. При замене колдуна, достаточно прокачать только задние тормозные механизмы.

Устройство отечественной системы торможения

Тормозная система на ВАЗ 2110 имеет основной элемент — это двухконтурный регулятор с обязательный вакуумный усилитель. Регулятор отвечает за давление в тормозах на задней оси, а если быть точнее, то создает это давление.

Обязательные тормозные шланги и основные элементы оснащают тормозной привод и разделяют его на два полноценных контура. Благодаря это торможение происходит и в передних и в задних колесах, что оптимально и безопасно.

В целом ни чего необычного в технической составляющей нет.

Расположение педали тормоза в ВАЗ 2110 классическое — в середине, как у большинства автомобилей с механической коробкой передач. Именно эта педаль и приводит в действие систему торможения. Кто-то может назвать ее априори тяжелой или тугой, но большинство водителей все устраивает и при каких-либо изменениях в выжиме начинают задумываться о том, не грозит ли ремонт тормозной системы на ВАЗ 2110.

Элементы гидропривода системы

Привод регулятора давления, который транспортирует тормозную жидкость к заднему механизму тормозной системы. Наличие тормозной жидкости является обязательной, как и во всех авто. Основной (главный) цилиндр с поршнями и бачком. Он оснащен достаточно точным датчиком, который показывает уровень тормозной жидкости

На него нужно обращать внимание, главным образом чтобы не допустить аварийного уровня, который может привести не только к поломке всей системы, но и к ДТП. Вакуумный усилитель, создающий давление, которое направляется в поршень главного цилиндра

Что как раз и создает торможение

Проблемы с вакуумным усилителем могут доставить не мало хлопот. Регулятор давление в тормозной системе, отвечающий за силу давления. Он может снижать и повышать показатель, ориентируясь на нагрузку задней оси «десятки». И правильном, не поломанном состоянии, нагрузки на оси должны быть одинаковыми, но без регулятора давления использование тормозной системы будет затруднительно. Механизм задних колес, в котором тормозная система барабанная по умолчанию с завода, у 2110 отсутствуют модификации с задними дисковыми тормозами. Бытует мнение, что барабаны не очень надежны, поэтому часть владельцев меняет задние тормоза на дисковые. Механизм передних колес состоит из колодок, диска и цилиндров. «Десятка» оснащена датчиком износа передних тормозов. Передние тормоза могут быть как вентилируемые, так и нет.

Роль регулятора давления в тормозной системе

В народе регулятор называют достаточно оригинально — колдун. Но все владельцы ВАЗ 2110 знают или считают нужным менять регулятор давления, следить за его техническим состоянием.

Схема регулятора давления тормозов Ваз 2110: 1 — корпус регулятора давления; 2 — поршень; 3-защитный колпачок; 4,8- стопорные кольца; 5 — втулка поршня; 6 — пружина поршня; 7 — втулка корпуса; 9, 22 — опорные шайбы; 10 — уплотнительные кольца толкателя; 11 — опорная тарелка; 12 — пружина втулки толкателя; 13 -кольцо уплотнительное седла клапана; 14 — седло клапана; 15 — уплотнительная прокладка;16 — пробка;17-пружина клапана; 18 — клапан; 19 — втулка толкателя; 20 — толкатель; 21 -уплотнитель головки поршня; 23 -уплотнитель штока поршня;24 — заглушка; A, D — камеры, соединенные с главным цилиндром;В, С — камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н — зазоры.

Располагается сам регулятор на задней оси авто. У рычага регулятора подвижное положение, которое меняется пропорционально изменению нагрузки на пружину.

При обнаружении отклонений важно провести настройку регулятора давления тормозов. Если этого не сделать, то колеса могут быть заблокированы не своевременно, что может привести к ДТП, так как система будет работать со значительными отклонениями от нормы

Модернизация тормозной системы ВАЗ 2110

Большинство автолюбителей дают слабую оценку качеству тормозной системы ВАЗ и считают, что она нуждается в доработке. Специально для достижения должного уровня торможения и надежности владельцами проводятся технические изменения.

Самой популярной модернизацией считается замена барабанных задних тормозов на дисковые, качественные дисковые тормоза от иномарки я нашел здесь https://autorazbor.net/. При самостоятельной замене следует учитывать, что торможение задних колес должно проходить позже передних и более мягко, так как в противном случае автомобиль занесет. Без специальных знаний вносить изменения в тормозную систему не рекомендуется – это может быть опасно.

Другие владельцы полностью демонтируют заводской основной цилиндр и вакуумный усилитель. Хорошей заменой может стать система от Лада Приора. В данном случае педаль тормоза будет срабатывать без дополнительных усилий.

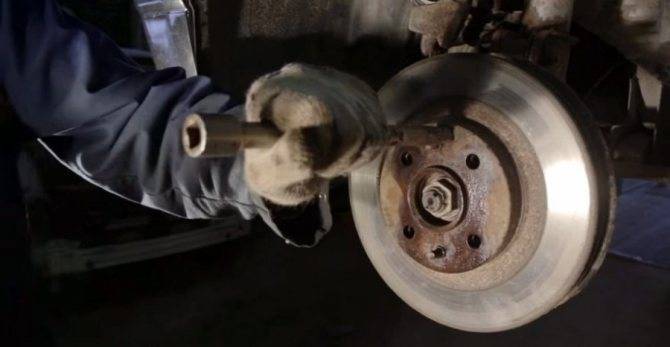

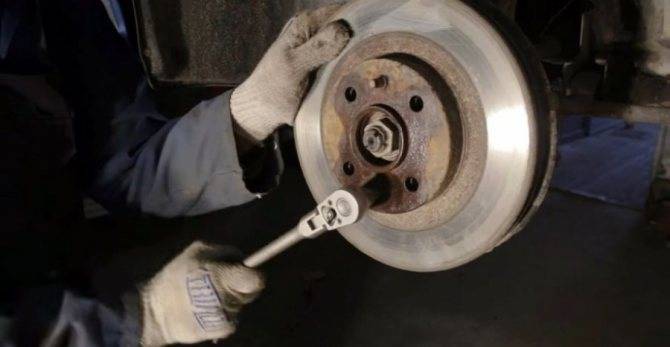

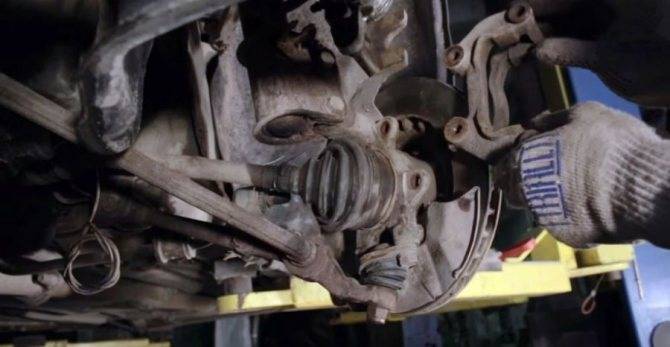

Замена тормозного диска ВАЗ 2110
