Топливный насос высокого давления – как обеспечить его стабильную работу?

Проверка давления

В заключение проверяют давление в напорной магистрали, что является косвенной проверкой состояния плунжерной пары. Для этой цели понадобится манометр, рассчитанный на давление до 350 бар, соединительный шланг для подключения к насосу и переходник, включающий в себя стравливающий клапан.

В качестве измерительного прибора подойдет манометр ТАД-01А или более старый — КИ-4802. Если переходника в продаже не найдется, придется изготовить его самостоятельно.

Конечно, необходимо принимать во внимание размеры присоединительной резьбы, и куда планируется вворачивать соединительный шланг. Для измерения прибор подключают к центральному отверстию распределительного блока или к одному из напорных штуцеров. После присоединения манометра к ТНВД проворачивают вал насоса с помощью стартера и фиксируют показание стрелочного индикатора

Если прибор показывает больше 250 атмосфер — это нормально (при работающем двигателе давление будет выше)

После присоединения манометра к ТНВД проворачивают вал насоса с помощью стартера и фиксируют показание стрелочного индикатора. Если прибор показывает больше 250 атмосфер — это нормально (при работающем двигателе давление будет выше).

Назначение топливоподкачивающего насоса дизельного двигателя.

1. Топливоподкачивающий насос применяют для подачи топлива из топливного бака к фильтру.

2. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к форсункам.

3. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к насосу высокого давления.

Типы топливоподкачивающих насосов, применяемых на дизельных двигателях ЯМЗ-236М и КамАЗ-740.10.

1. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого типа.

2. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы диафрагменного типа.

3. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого и диафрагменного типа.

Устройство топливоподкачивающего насоса дизельного двигателя.

1. Ведомая полумуфта, ось груза, пружина, ведущая полумуфта, корпус, па­лец ведущей полумуфты, груз, проставка.

2. Толкатель, пружины, крышка, нагнетательный клапан, седло, гильза, болт регулировочный.

3. Шток толкателя, пружины, толкатель, выпускной клапан, пробки, поршень, впускной клапан, корпус насоса, насос ручной подкачки.

Работа топливоподкачивающего насоса (ручная подкачка) дизельного двигателя.

1. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

2. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан и топливо заполняет полость А.

3. При перемещении поршня рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

Работа топливоподкачивающего насоса дизельного двигателя.

1. При перемещении поршня, рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

2. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

3. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан, и топливо заполняет полость А.

4. Работа топливоподкачивающего насоса дизельного двигателя осуществляется по принципам, указанным в ответах 2 и 3.

Изменение производительности топливоподкачивающего насоса дизельного двигателя.

1. Производительность топливоподкачивающего насоса дизельного двигателя изменяется за счет регулирования жесткости пружины поршня.

2. Производительность топливоподкачивающего насоса дизельного двигателя не изменяется.

3. При уменьшении расхода топлива двигателем давление в полости перед поршнем повышается, и силы сжатой пружины недостаточно для преодоления противодавления топлива. Вследствие этого активный ход поршня уменьшается, и соответственно, снижается подача топлива насосом. Толкатель при этом свободно перемещается в обе стороны. По мере увеличения расхода топлива двигателем, давление в полости перед поршнем уменьшается, активный ход поршня увеличивается и подача топлива насосом возрастает.

Дата добавления: 2018-05-02 ; просмотров: 1703 ;

Особенности магистрального насоса ВД

Уже по одному лишь наименованию можно сделать вывод об особенностях работы данного устройства. Аппарат этот способен эксплуатировать не изолированные форсунки, а единую линию, рампу. Она служит неким хранилищем топлива, аккумулятором. Тем самым, конструкция освобождена от распределительной опции, и имеет менее сложное устройство, чем рядные или распределительные насосы.

Он использует от одного до трёх плунжеров. Поступательные движения совершаются ими посредством кулачкового вала. По ходу давления топлива вращение идёт от вала, а против, т.е., в обратную сторону – от пружины.

Топливная жидкость из полости, где царит низкое давление, подаётся к напорному штуцеру. Количество смеси регулируется ЭДК (дозирующий клапан электромагнитного типа), который управляется непосредственно электроникой.

Распределительный ТНВД — принцип работы и устройство

За работу отвечают 1-2 плунжера. Они одновременно обеспечивают работу каждого цилиндра двигателя. Благодаря подобным конструкторским новшествам инженерам удалось добиться следующих преимуществ:

  • Уменьшение габаритов насоса.
  • Равномерная подача топлива и как результат более стабильная работа мотора.

К сожалению, без недостатков обойтись не получилось. Распределительные ТНВД имеют устройство, которое слишком чувствительно к высоким нагрузкам. Естественно, это крайне негативно отражается на сроке эксплуатации аппаратов.

Внимание!
Сейчас устройства такого вида устанавливаются на легковые автомобили небольшой мощности

Демонтаж устройства

Замена бензонасоса предполагает демонтаж старого устройства и установку нового. Демонтажные манипуляции выполняются с помощью набора головок, ключа трубчатого типа, рожковых ключей или съемника.

На разных моделях авто способ фиксации насоса отличается, хотя все они выполнены по общему принципу. Перед демонтажем этого устройства нужно заранее устранить давление внутри системы питания.

Для этого нужно выполнить следующее:

  • отсоединить «минусовую» клемму на автомобильном аккумуляторе;
  • на рейке под автокапотом надавить на специальный клапан, из которого должно вытечь немного топливной смеси.

Некоторые автомобилисты идут иным путем. Они сначала откидывают «минус» с АКБ, после чего отсоединяют питание топливного насоса с помощью снятия электроразъема с устройства. После этого клемма «минус» вновь ставится на аккумуляторную батарею, а двигатель немного подкручивается стартером. Спустя некоторое время остатки бензина сами покинут систему. В ряде моделей машин двигатель даже может краткосрочно запуститься, после чего заглохнуть.

После демонтажа магистралей нужно открутить зажимное кольцо с помощью съемника либо открутить гайки трубчатым ключом.

После снятия уплотнительного кольца нужно извлечь насос из топливного бака

Делать это нужно максимально осторожно, потому что к корпусу прибора подключены поплавковые датчики

Заключительная стадия работы — монтаж нового устройства и установка новых уплотнительных элементов.

Конструкция

Чаще всего ТНВД размещается в пространстве под капотом недалеко от силового агрегата. У большинства дизельных двигателей иностранного производства трубопроводы систем топливоподачи от насоса к форсункам изготавливаются из металла, что также уменьшает количество вероятных мест их монтажа. Конструкция данного узла включает в себя два основных элемента: цилиндр малого диаметра и расположенный в нем поршень (плунжер), образующие в сочетании плунжерную пару. Этот элемент насоса изготавливается из качественной стали, способной выдержать нагрузки при высоком давлении, и требует максимальной точности при производстве, так как для работы плунжерной пары необходимо обеспечить минимальный зазор между ее деталями (прециозное сопряжение).

Промежуточным элементом, который непосредственно объединяет ТНВД с цилиндрами, является форсунка, размещающаяся нижней частью в камере сгорания и распыляющей порции топлива. Точный момент воспламенения регулируется углом опережения и контролируется электронными системами автомобиля.

Виды бензонасосов, их особенности

Разбирать устройство бензонасоса карбюраторного двигателя не будем, поскольку такая система питания уже не используется, да и конструктивно он очень прост, и ничего особого в нем нет. А вот электрический бензонасос инжектора следует рассмотреть подробнее.

Стоит отметить, что на разных машинах используются разные виды топливных насосов, отличающиеся по конструкции. Но в любом случае узел делится на две составляющие – механическую, которая и обеспечивает закачку топлива, и электрическую, приводящую в действие первую часть.

На инжекторных автомобилях могут использоваться насосы:

Вакуумные;
Роликовые;
Шестеренчатые;
Центробежные;

Насосы роторного типа

И разница между ними, в основном, сводится к механической части. И только устройство топливного насоса вакуумного типа полностью отличается.

Вакуумный

В основу работы вакуумного насоса положен обычный бензонасос карбюраторного мотора. Единственная лишь разница в приводе, но сама механическая часть практически идентична.

Имеется мембрана, разделяющая рабочий модуль на две камеры. В одной из этих камер располагается два клапана – впускной (связан каналом с баком) и выпускной (ведущий к топливной магистрали, подающей топливо далее в систему).

Эта мембрана при поступательном движении создает разрежение в камере с клапанами, что приводит к открытию впускного элемента и закачке в нее бензина. При обратном движении впускной клапан перекрывается, но открывается выпускной и топливо просто выталкивается в магистраль. В общем все просто.

Что касается электрической части, то работает она по принципу втягивающего реле. То есть, имеется сердечник, и обмотка. При подаче напряжения на обмотку, возникающее в ней магнитное поле втягивает сердечник, связанный с мембраной (происходит ее поступательное движение). Как только напряжение пропадает, возвратная пружина возвращает мембрану в исходное положение (возвратное движение). Подача импульсов на электрическую часть управляется электронным блоком управления инжектором.

Роликовый

Что касается остальных видов, то у них электрическая часть, в принципе, идентична и представляет собой обычный электродвигатель постоянного тока, работающий от сети 12 В. А вот механические части – разные.

Роликовый топливный насос

В роликовом типе насоса рабочими элементами являются ротор с проделанными пазами, в которые установлены ролики. Эта конструкция помещена в корпус с внутренней полостью сложной формы, имеющая камеры (впускную и выпускную, сделанные в виде проточек и соединенные с подающей и выпускной магистралями). Суть работы сводится к тому, что ролики просто перегоняют бензин с одной камеры во вторую.

Шестеренчатый

В шестеренчатом типе используется две шестеренки, установленные одна в другую. Внутренняя шестерня – меньше по размеру, и движется по траектории эксцентрика. Благодаря этому между шестернями имеется камера, в которой и осуществляется захват топлива из подающего канала и перекачка его в выпускной канал.

Шестеренчатый насос

Центробежный тип

Роликовый и шестеренчатый типы электробензонасосов – менее распространены, чем центробежные, они же – турбинные.

Центробежный насос

Устройство топливного насоса такого типа включает в себя крыльчатку с большим количеством лопастей. При вращении эта турбина создает завихрения бензина, что обеспечивает его всасывание в насос и дальнейшее выталкивание в магистраль.

Мы рассмотрели устройство топливных насосов немного упрощенно. Ведь в их конструкции имеются дополнительно впускные и редукционные клапаны, в задачу которых входит подача топлива только в одном направлении. То есть, бензин, попавший в насос, вернуться в бак уже сможет только по обратной магистрали, пройдя через все составные элементы системы питания. Также в задачу одного из клапанов входит запирание и прекращение закачки при определенных условиях.

Турбинный насос

Что касается насосов высокого давления, используемых в дизельных моторах, то там принцип действия кардинально отличается, и подробно о таких узлах системы питания узнать можно здесь.

Бензонасос — элемент топливной системы автомобиля который осуществляет подачу топлива к системе дозирования (карбюратор/форсунка). Необходимость такой детали в топливной системе возникает через техническое расположение двигателя и бензобака относительно друг-друга. В автомобилях устанавливаются один из двух типов бензонасосов: механический, электрический.

Механические применяются в карбюраторных машинах (подача топлива под низким давлением).

Электрические — в автомобилях инжекторного типа (подача топлива происходит под высоким давлением).

Как установить ТНВД на дизель

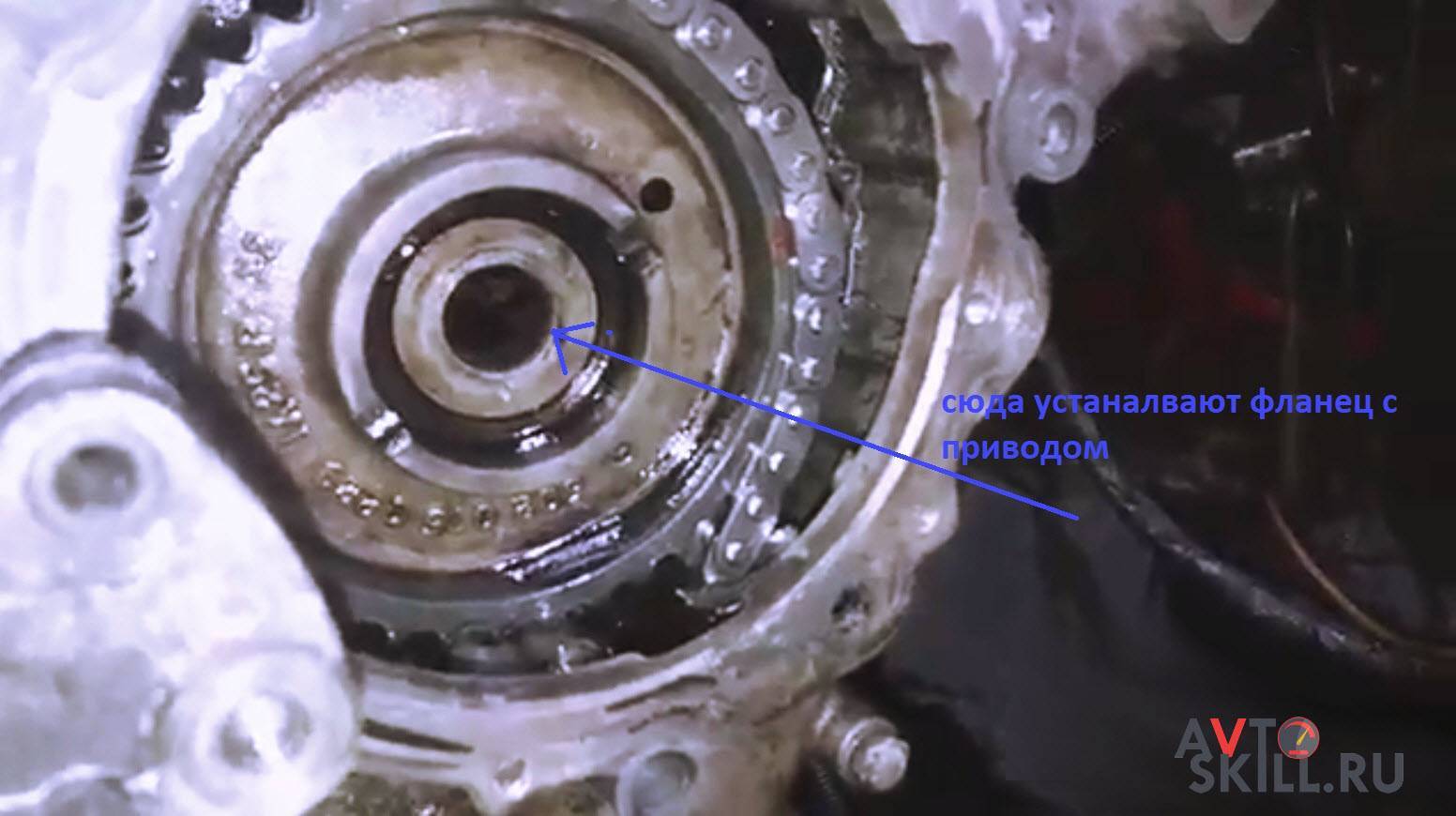

На машинах с дизелем сначала устанавливается промежуточный фланец с приводом. При этом часть с пазами ставят в регулировочный механизм насоса. Регулировочный болт будет находиться внутри паза.

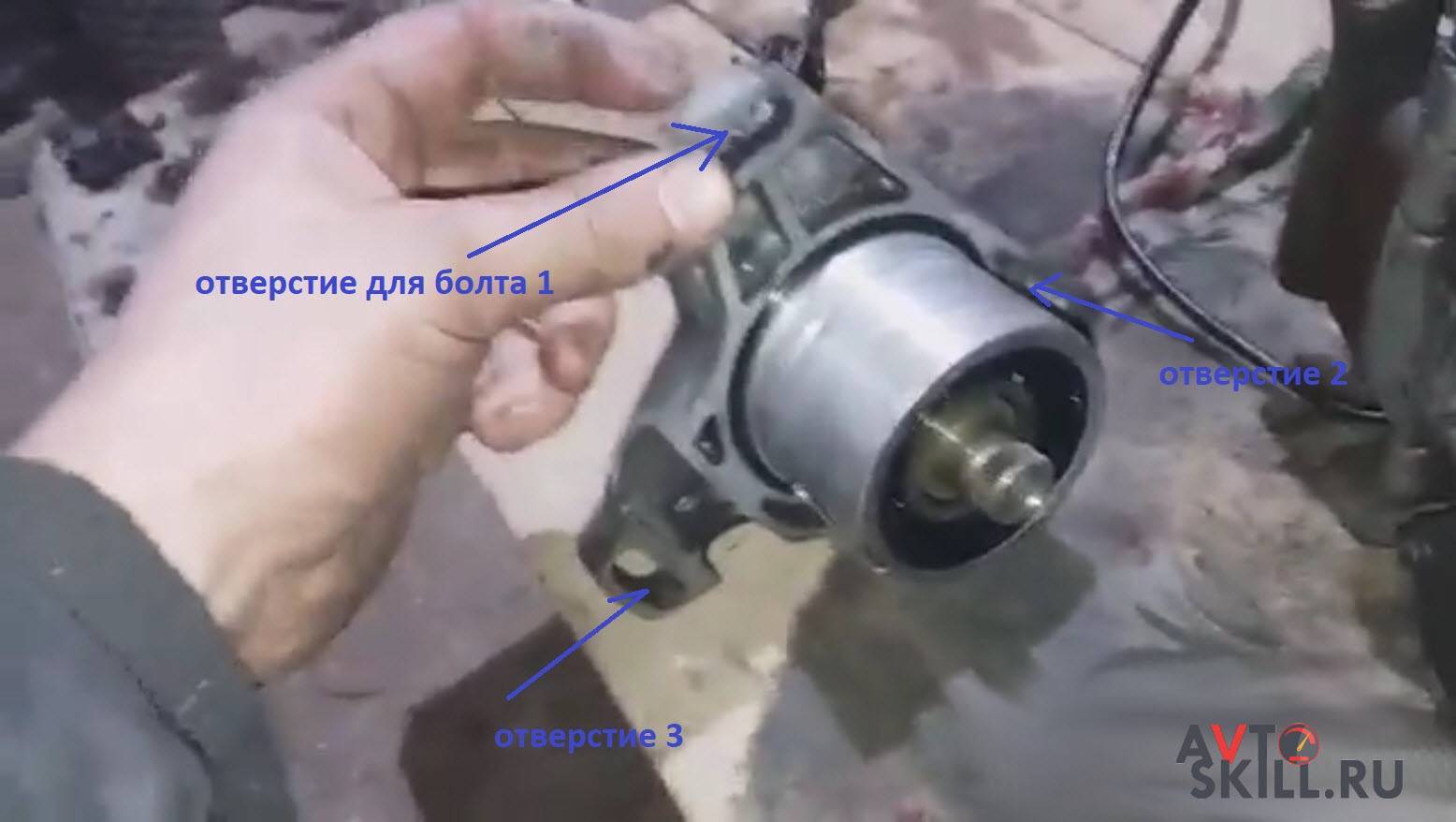

Дальше нужно зажать фланец в нейтральном положении на три болта. То есть, болты нужно прикручивать по центру.

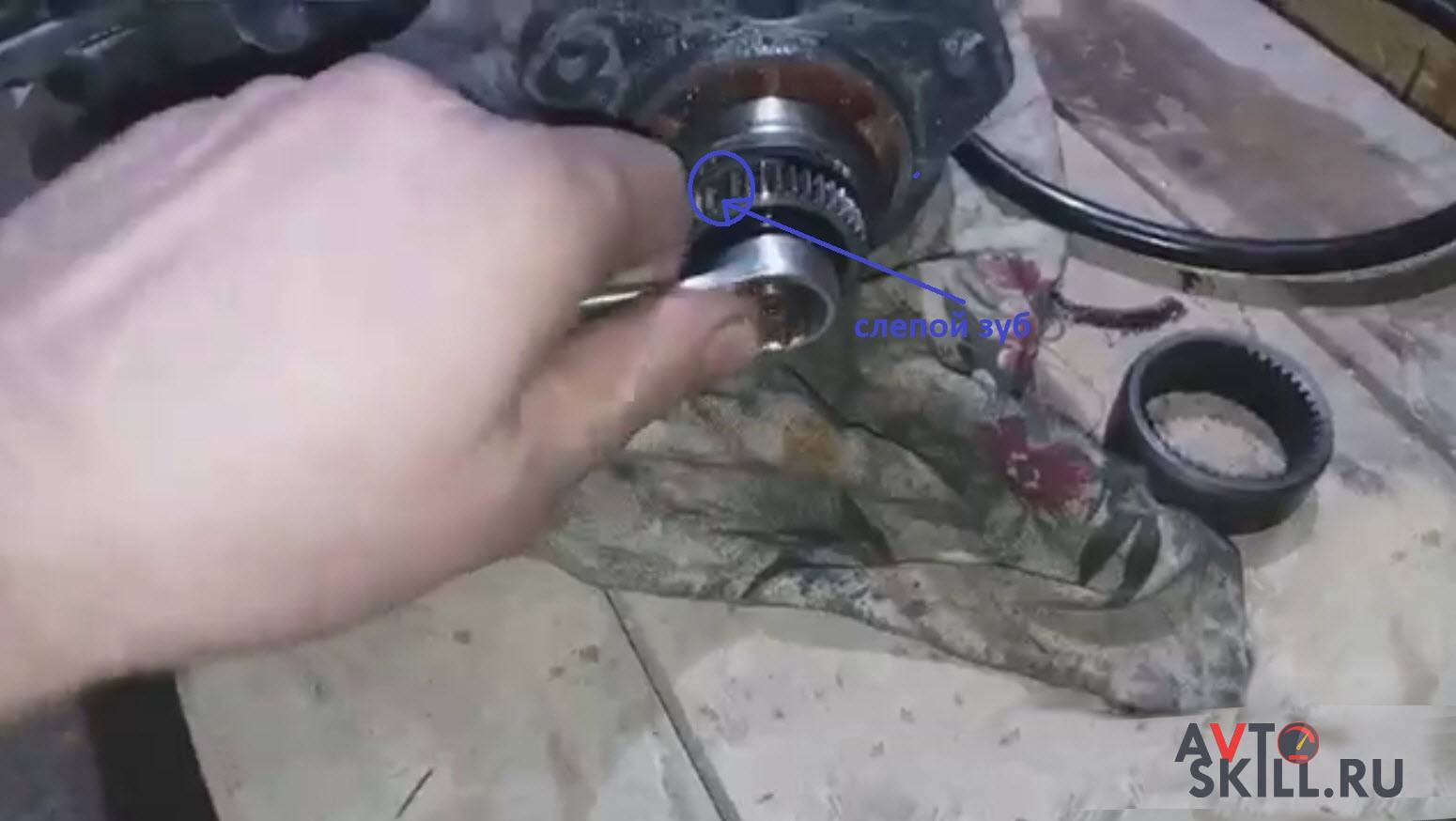

Насос промывают и ставят по меткам, меняя положение слепого зуба. Придется отрегулировать механизм, чтобы плунжер стоял в нейтральном положении.

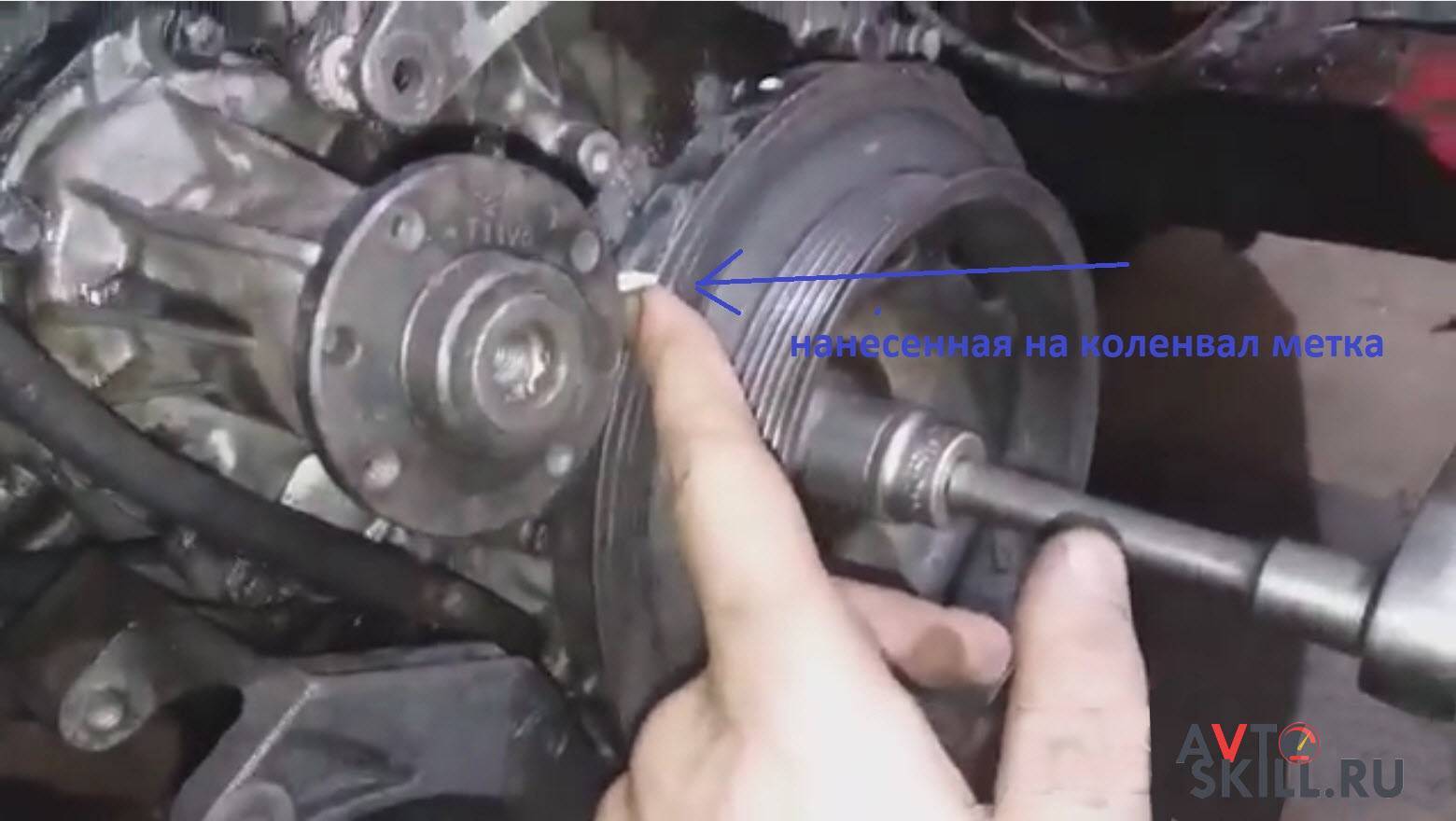

Если индикатор отсутствует, двигатель нужно прокручивать вручную на 15 градусов до верхней мертвой точки на первом цилиндре. Два кулачка распредвала должны оказаться направлены вверх. Они будут немного не доходить до ВВТ, на шкиве будет 15 градусов до ОТ. То есть, первый поршень на первом цилиндре начинает сжатие, и в этом момент происходит впрыск. Если шкалы с градусами нет, придется повернуть коленвал на глаз и поставить метку.

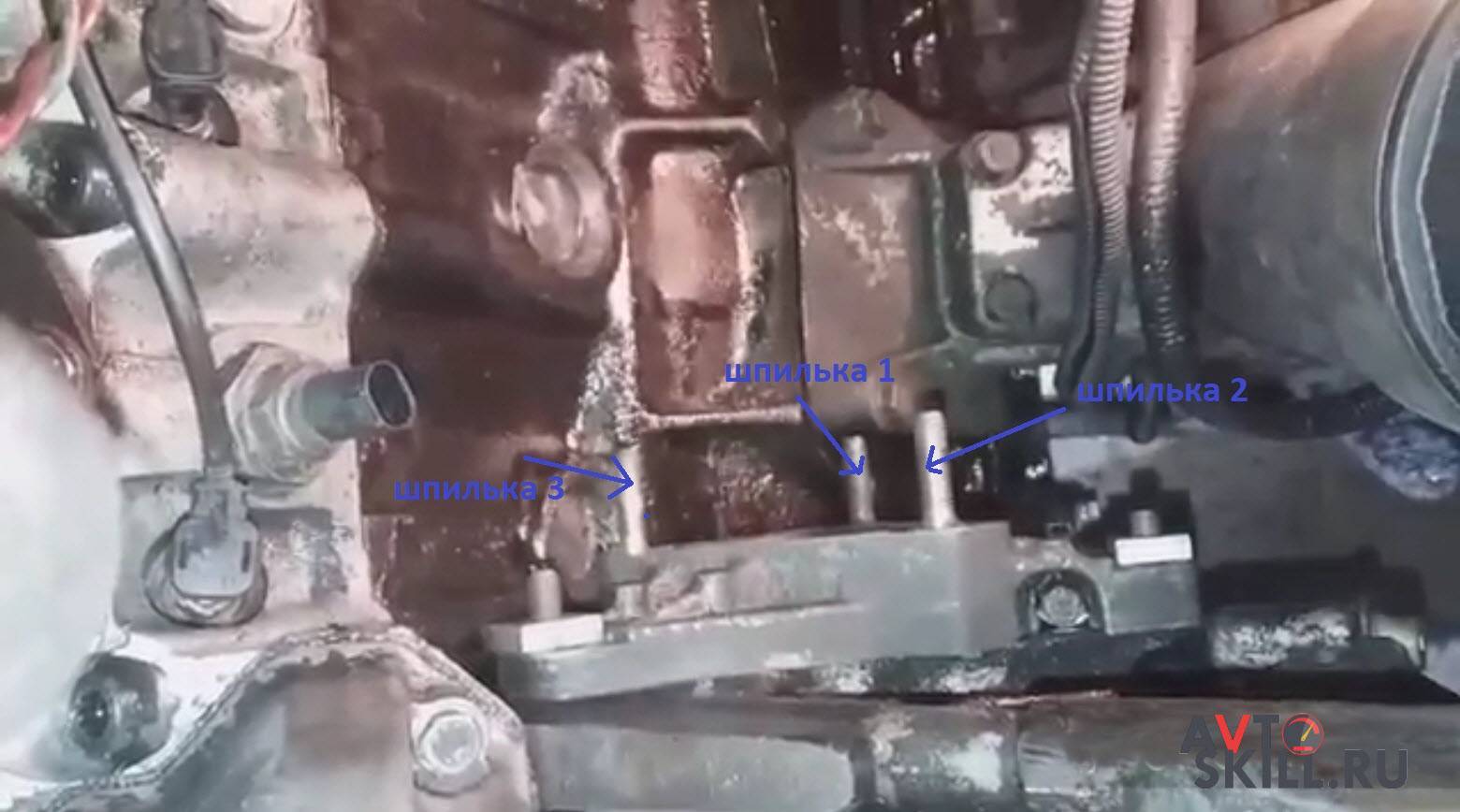

Далее крепят три шпильки, на которых будет держаться насос.

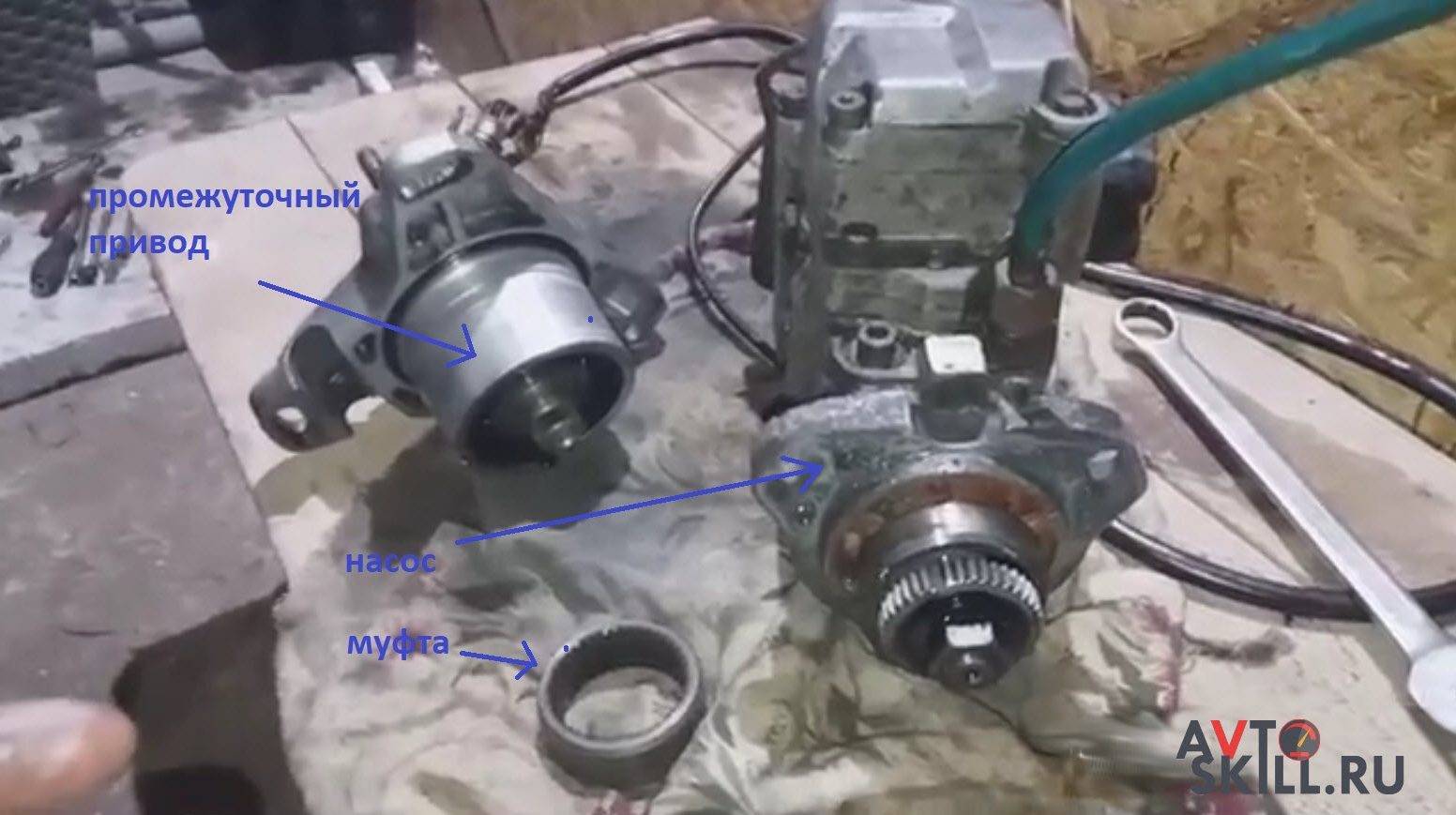

К промежуточному приводу крепится через муфту вторая часть — сам насос.

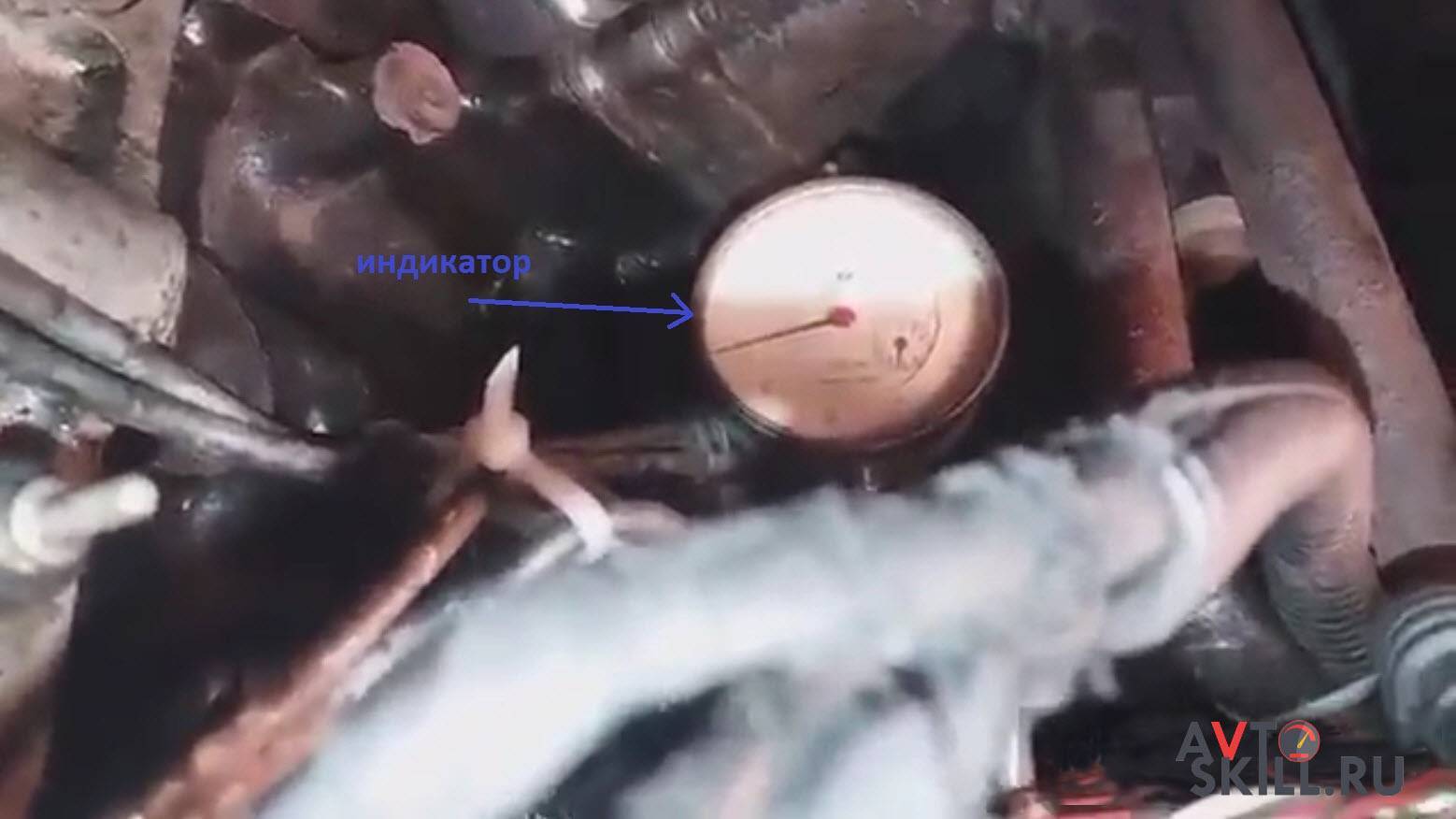

К ТНВД подключают индикатор, нужно, чтобы при прокручивании двигателя на ОТ стрелка прибора пошла от отметки 0 — нижней точки плунжера до 0,90.

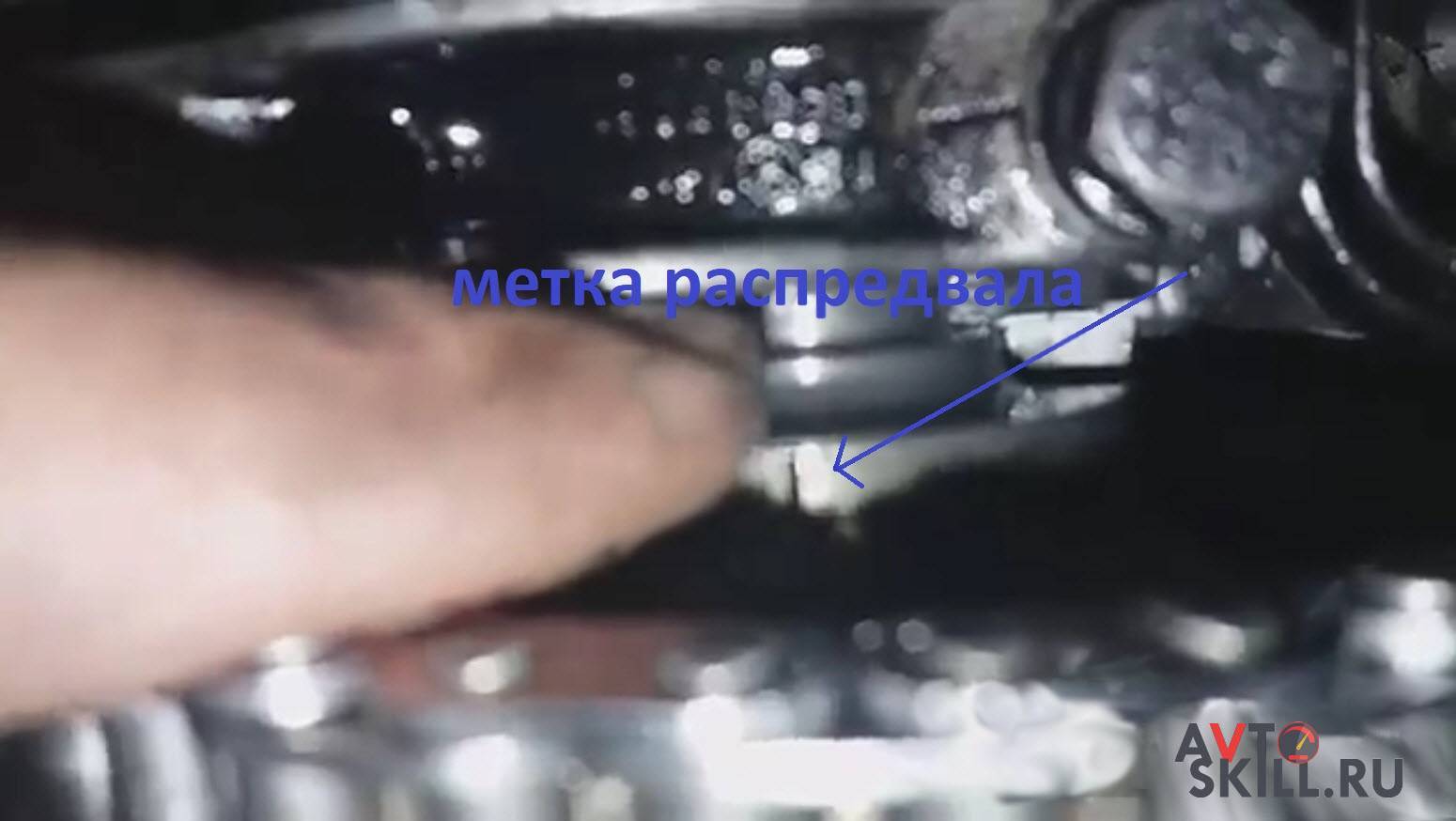

Проверить правильность измерений можно по меткам. Распредвал и коленвал окажутся в мертвой точке, а насос будет отрегулирован точно.

В конце к насосу подключают все трубки, подачу, обратку. Также необходимо прикрепить обводной и натяжной ролики, чтобы поставить по меткам ремень ГРМ.

Схема подключения

Схема очень проста в подключении.

Даже если вы столкнулись впервые с подключением реле, то там все контакты пронумерованы и ошибку, допустить перепутав провода маловероятны.

Насос установил строго вертикально сразу за вентилятором радиатора.

Так как ЭБН у нас вибрационный он издает громкий звук, если не сделать резиновую прокладку под него. Изначально вырезав с велосипедной камеры кусок полосы, сложив ее в несколько раз, прикрепил это все на 2 болта. В итоге звук насоса был слышен даже при движении автомобиля, очень громко. Далее вырезав прокладки с топливной трубки, установил все это на автомобиль.

Звук стал тише, при движении его не слышно, но это не конечный результат. В дальнейшем буду делать подушку из резины в 1см и более. Для эксперимента я снял ЭБН с креплений и просто повесив его за шлангу проволокой прикрутил к кузову, так, что бы насос был не закреплен, а просто висел на топливной шланге.

Результатом был удивлен. Насос работал практически бесшумно при включенном зажигании, при работающем двигателе даже не слышно как работает насос. Побывал крепить вместо резиновых трубочек пружины, после чего просто на пружины закрепил насос, но звук был еще громче, так что это единственная неприятная ситуация с ЭБН.

Все провода проложил в гофру. Так же не забываем что, лучше тянуть + от реле непосредственно к + клемме АКБ и там же ставим предохранитель на 15А.

Сколько качает топлива из бака не стал, так как у всех разная длинна топливной магистрали, разные фильтра, может даже не один, соответственно результат будет разный. По поводу работы пока что все хорошо. На скорости и высоких оборотах, топлива хватает и машина не дергается, свечи чистые. По сути разницы в работе между эбн и пекаром я не заметил, единственное это больше не глохнет в жару и как мне показалось на холодную лучше холостой ход.

Основные неисправности и ресурс топливных насосов

Средний срок службы ключевых элементов системы составляет 200 000 километров. Ресурс можно сравнить с межремонтным интервалом бензиновый двигатель с ТНВД, когда машине требуется комплексное вмешательство. Основные неисправности насосов для подачи и поддержания давления в системе можно классифицировать по двум направлениям:

  • Нарушения в блоке управления. Агрегат получает неправильные сигналы, что напрямую влияет на отзывчивость авто при езде;
  • Механический износ отдельных деталей. Из-за достаточно сложной схемы топливного насоса, он является непригодным для восстановления (разборка, диагностика обойдутся дорого). Проще и дешевле купить новую деталь для последующей замены.

Виды и причины неисправностей ТНВД

Эксплуатация дизельных автомобилей показывает, что их работа зависит от различных параметров. В числе этих показателей – износ составляющих топливного насоса. Необходимо знать признаки, указывающие на проблемы в ТНВД.

Основные симптомы неполадок с топливным насосом, указывающие на необходимость ремонта:

  • топливная система дала течь;
  • двигатель стал потреблять больше топлива;
  • ремень ГРМ соскочил с шестерни привода топливного насоса;
  • двигатель стал запускаться с трудом;
  • мотор начал перегреваться;
  • появились необычные шумы при работе мотора;
  • двигатель стал больше дымить при обычных условиях работы.

Если хоть один из этих признаков имеет место, нужно оперативно отдать авто на диагностику и ремонт в профессиональную СТО. Там проверят работу насоса и установят процент износа каждого элемента. В случае необходимости произведут ремонт ТНВД, после чего его характеристики вернутся к заводским.

Топливные насосы высокого давления чаще всего проявляют следующие неполадки:

  • Сбои в работе, вызванные загрязнением. В ТНВД неизбежно попадают пыль и грязь из окружающей среды, а также нагар с поршней и внутренней части цилиндров. Загрязнения забивают клапаны и каналы, затрудняя ход плунжера. В итоге возрастает нагрузка на металл, из которого изготовлены части насоса. Усталость металла приводит к значительному снижению жесткости и прочности конструкции. Проблемы с загрязнением устраняются в ходе профилактики и ремонта.
  • Неравномерность подачи и распределения горючего. Такая неисправность возникает, если поводки плунжеров, зубья втулки, рейки, плунжера и нагнетательные клапаны существенно изношены. Также проблемы с нагнетанием топлива появляются в случае загрязнения или разрушения форсунок.
  • Выработка ресурса плунжерной пары. С течением временем плунжерная пара изнашивается и появляются «плавающие» обороты при работе двигателя на холостых оборотах. Также увеличивается расход горючего. Так как при этом снижается компрессия, то герметичность всей системы тоже нарушается. В особо запущенных случаях повреждается поверхность плунжера, тянущая за собой нестабильную работу двигателя и перегрев подшипников.
  • Брак изготовления. Некоторым автовладельцам приходится решать проблему повредившегося алюминиевого корпуса ТНВД. При этом на поверхности появляются явно видимые трещины. Эти повреждения могут распространяться вплоть до подшипников. Производственным браком также считается заклинивание втулки плунжера. Все эти неисправности решаются только полной заменой топливного насоса.
  • Износ и поломки подшипников. В результате этих неполадок ТНВД ухудшает рабочие параметры вследствие увеличения силы трения в движущихся частях.
  • Заклинивание поршня. Встречается ситуация, когда плунжер насоса заклинивает во втулке. Последствиями могут быть поломка шестерни, зубчатой рейки, вала с кулачками, регулятора или шпоночных соединений. Часто поршень заклинивает из-за попадания воды.
  • Износ движущихся частей из-за уменьшения количества смазки.
  • Ржавчина в паре плунжер-втулка из-за высокого содержания влаги в горючем.
  • Перегрев насоса несмотря на исправность охлаждения. Основные причины явления – недолив антифриза или забивание каналов охлаждающей жидкости.
  • Изнашивание сальников и прокладок. Следствием являются масляные подтеки, нестабильность работы мотора на холостых и высокая дымность выхлопных газов.
Рекомендуем

«Ремонт рулевой рейки Мазда: симптомы неисправности, основы ремонта» Подробнее

Самый опасный признак неисправности ТНВД – масляная эмульсия в системе охлаждения. Это прямое свидетельство разрушения деталей. В данном случае нужно в процессе ремонта заменить все поврежденные комплектующие.

Описанные выше неполадки могут быть вызваны различными причинами:

  • Механический износ деталей. Каждый компонент ТНВД имеет свой ресурс эксплуатации и со временем изнашивается. Ускорить этот процесс может низкокачественное горючее.
  • Попадание инородных веществ. Вода, пыль и грязь могут спровоцировать полный отказ ТНВД и других элементов системы питания мотора.
  • Загрязнение фильтра топлива. При забитом фильтре существенно падает пропускная способность. Как следствие, ТНВД не в состоянии сжать топливо-воздушную смесь до нужного давления.
  • Нарушение герметичности системы подачи топлива. В случае наличия подсосов воздуха насос также не сможет развить нужное давление, что негативно сказывается на его ресурсе работы.

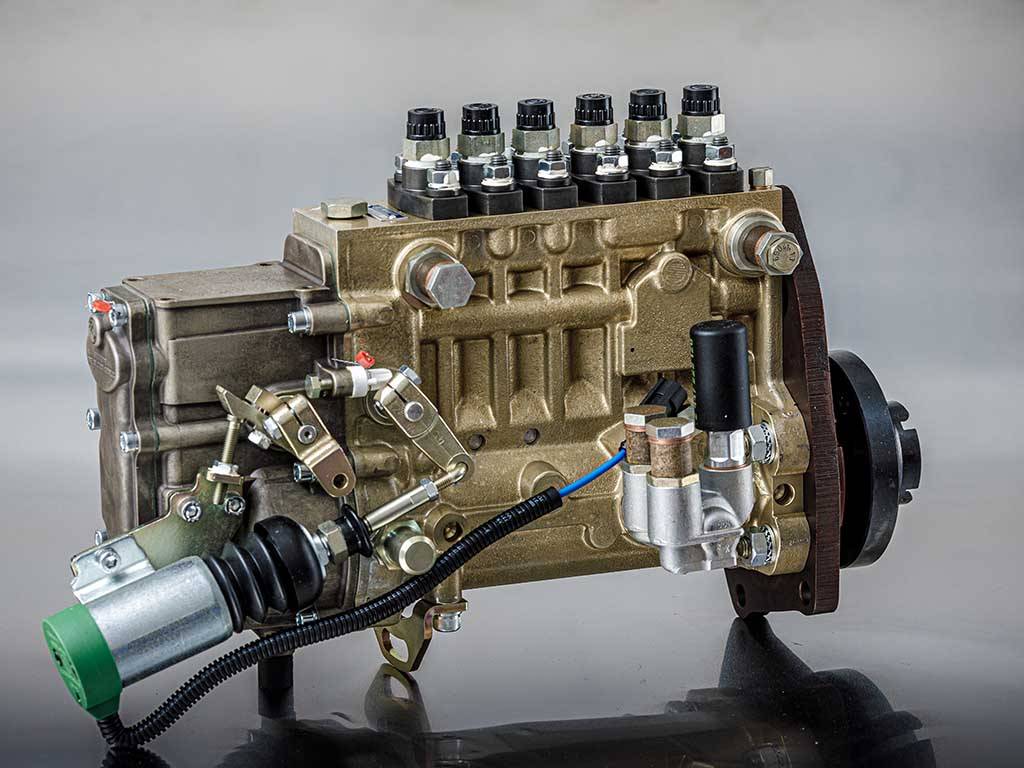

Основные элементы и схема топливного насоса высокого давления

ТНВД выполняет задачу по подаче в определенный момент и под определенным давлением в цилиндры дизеля четко отмеренных объемов автомобильного топлива.

Другими словами, данное устройство несет ответственность за правильную циркуляцию по топливной системе горючего.

По варианту подачи топлива насосы высокого давления дизельных двигателей подразделяют на агрегаты с аккумуляторным впрыском и непосредственного действия. Во втором случае процессы впрыска и нагнетания протекают в один и тот же момент, а необходимое давление распыления горючего обеспечивается движением плунжера.

Главный элемент ТНВД – плунжерная пара. Она представляет собой небольшой по диаметру длинный поршень (как правило, диаметр устройства в несколько раз меньше его длины), который максимально плотно подогнан к рабочему цилиндру. Зазор между ними (он носит название прецизионного сопряжения) никогда не превышает 1–3 мкм. В рабочем цилиндре размещаются впускные клапаны (два или один), через которые подается горючее. Затем оно через выпускной клапан выталкивается наружу плунжером.

Конструкционно насосы делят на три вида:

  • распределительный: в нем устанавливают 1 либо 2 плунжера, осуществляющие нагнетание топлива и их распределение по имеющимся цилиндрам;
  • рядный: располагает отдельной плунжерной парой;
  • магистральный: они отвечают за нагнетание в аккумулятор топлива.

Принцип работы

ТНВД работает по принципу двухтактного двигателя. Благодаря вращению вала с кулачками приводится в движение плунжерный поршень. В подплунжерное пространство поступает солярка, которая дальше идет в магистраль.

Подробнее о принципе работы плунжерной пары рассказывается в видео:

Плунжерная пара для УТН

Смотрите это видео на YouTube

В полости создается давление, благодаря чему открывается нагнетательный клапан. По топливопроводу дизтопливо поступает к форсунке и происходит его распыление. Насос к форсунке подает только часть топлива. Через сливной клапан остаток возвращается в топливный бак. Чтобы при открытии нагнетателя из системы топливо не возвращалось обратно, в ней устанавливается обратный клапан.

Момент впрыска определяется центробежной муфтой. Регулятор режима (или всережимный регулятор) определяет количество подаваемой порции. Этот элемент связан с педалью газа. Когда водитель ее нажимает, регулятор увеличивает объем порции, а когда отпускает – количество уменьшается.

В электронных моделях все процессы контролируются блоком управления. Электроника распределяет момент подачи топлива, его количество из учета динамики автомобиля. В таких топливных системах меньше деталей, что повышает стабильность и надежность механизма.

Электронные тнвд способны разделить порцию на две части, благодаря чему обеспечивает более эффективное сгорание и плавный ход поршневой группы. Как следствие – меньше токсичности выхлопа и повышение отдачи мотора. Для обеспечения двухфазного впрыска блок управления насосом фиксирует:

  • Нажатие педали акселератора;
  • Обороты распределительного вала ГРМ;
  • Температуру в системе охлаждения мотора;
  • Скорость самого автомобиля;
  • Давление, создаваемое турбокомпрессором;
  • Работу форсунок;
  • Срабатывание свечей накала.

Принцип работы системы

ЭБУ получает соответствующие сигналы от различных датчиков. Учитывается положение педали газа, частота вращения вала двигателя, температура охлаждающей жидкости и температура самого топлива. Электронный блок управления получает данные о подъеме иглы форсунок, скорости движения транспортного средства, давлении наддува воздуха и его температуре на впуске.

ЭБУ обрабатывает полученную от датчиков информацию, а затем посылает сигнал на ТНВД. Это обеспечивает подачу необходимого и оптимального количества топлива к форсункам. Дополнительно обеспечивается наилучший угол опережения впрыска с учетом конкретных условий работы двигателя. Любая дополнительная нагрузка сразу отмечается ЭБУ, на ТНВД приходит сигнал и происходит увеличение топливоподачи для компенсации возросших нагрузок.

Электронный блок управления осуществляет контроль за работой свечей накаливания. ЭБУ следит за периодом накаливания, режимом работы свечей накаливания и периодом после накаливания. Все это происходит с учетом зависимости от температуры.

Ниже приведена схема электронного регулирования одноплунжерного насоса VE от Bosch для дизельного мотора:

  1. датчик начала впрыска;
  2. датчик частоты вращения коленвала и ВМТ;
  3. воздухорасходомер;
  4. датчик температуры ОЖ;
  5. датчик положения педали газа;
  6. блок управления;
  7. устройство ускорителя пуска и прогрева ДВС;
  8. устройство для управления клапаном рециркуляции отработанных газов;
  9. устройство для управления углом опережения топливного впрыска;
  10. устройство для управления приводом дозирующей муфты;
  11. датчик хода дозатора;
  12. датчик температуры топлива;
  13. топливный насос высокого давления;

Ключевым элементом в данной системе выступает устройство для перемещения дозирующей муфты ТНВД (10). Управляет процессами подачи топлива блок управления (6). Информация поступает в блок от датчиков:

  • датчик начала впрыска , который установлен в одной из форсунок (1);
  • датчик ВМТ и частоты вращения коленвала (2);
  • воздухорасходомер (3);
  • датчик температуры охлаждающей жидкости (4);
  • датчик положения педали акселератора (5);

В памяти блока управления хранятся заданные оптимальные характеристики. Основываясь на информации от датчиков, ЭБУ посылает сигналы на механизмы управления цикловой подачей и углом опережения впрыска. Так происходит регулировка величины цикловой подачи топлива в различных режимах работы силового агрегата, а также в момент холодного запуска двигателя.

Исполнительные устройства имеют потенциометр, который посылает обратный сигнал в ЭБУ, благодаря чему определяется точное положение дозирующей муфты. Регулировка угла опережения впрыскивания топлива  происходит по аналогичному принципу.

ЭБУ отвечает за создание сигналов, которые обеспечивают регулировку многочисленных процессов. Блок управления стабилизирует частоту вращения в режиме холостого хода, регулирует рециркуляцию отработанных газов с определением показателей по сигналам датчика массового расхода воздуха. Блок сопоставляет сигналы в реальном времени от датчиков с теми значениями, которые в нем запрограммированы в виде оптимальных. Далее происходит передача выходного сигнала от ЭБУ на сервомеханизм, который обеспечивает необходимое положение дозирующей муфты. При этом достигается высокая точность регулирования.

Данная система имеет программу самодиагностики. Это позволяет осуществлять отработку аварийных режимов для обеспечения движения транспортного средства  даже при наличии ряда определенных неисправностей. Полный отказ происходит только при поломке микропроцессора ЭБУ.

Наиболее распространенным решением регулировки цикловой подачи для одноплунжерного насоса высокого давления распределительного типа является использование электромагнита (6). Такой магнит имеет поворотный сердечник, конец которого соединяется посредством эксцентрика с дозирующей муфтой (5). Электрический ток проходит в обмотке электромагнита, при этом угол поворота сердечника может быть от 0 до 60°. Так происходит перемещение дозирующей муфты (5). Данная муфта в итоге  регулирует цикловую подачу ТНВД.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
