Почему не работает и не крутит стартер на ВАЗ-2114: автомобиль не заводится

Почему стартер щёлкает, но не крутит на ВАЗ-2114

Стартер автомобиля среднего класса предназначен вращать коленчатый вал, обеспечивая запуск двигателя. Механизм является двигателем постоянного тока с питанием от аккумулятора. Считается неотъемлемым узлом запуска автомобиля.

На видео ниже ситуация когда стартер щёлкает, но не крутится:

Как работает стартер (его функции)

Типовая конструкция стартера

Функция агрегата заключается в заборе электрической энергии от АКБ, увеличивая мощность электродвигателя посредством четырех коллекторных щёток. Подача тока осуществляется замыканием зажигания от поворота ключа. Якорь стартера многократно увеличивает мощность проходящего через него напряжения. Электромагнитный включатель с получением тока мгновенно сцепляет шестерни с венцом маховика.

Виды стартеров

Новый редукторный стартер

Различают стартеры с редуктором и без, каждый из которых имеет преимущества и недостатки.

Стартер щёлкает, но не крутит — основные причины и диагностика

Потребляемая сила тока составляет:

• не более 375A при номинальной мощности;
• до 700A в заторможенном состоянии;
• до 80A на холостом.

Существует 4 основных базовых неисправностей. Рассмотрим каждую более подробно.

Не работает якорь

Сильный износ якоря стартера

Свидетельством тому служат полностью разряженный аккумулятор (АКБ), окисленные выводные наконечники проводов, их слабое крепление к клеммам.

Замыкание обмотки реле

Замыкание обмотки реле. Не исключен обрыв или замыкание его на массу. В этом случае стартер не будет крутить и щёлкать. Если необходимо срочно ехать, включите зажигание и замкните стартер напрямую.

Замок зажигания с ключом в ВАЗ-2114

Не замыкаются контакты выключателя замка.

Неисправность элементов включения

Включая стартер, якорь не движется, а тяговое устройство бездействует. В этом случае симптомы:

1. Срабатывает и отключается тяговое реле при запуске механизма.
2. Якорь вращается, но маховое колесо неподвижно.
3. Шум внутри корпуса при вращении якоря.

Устранение неисправностей

Диагностика, очистка и смазка стартера

Исходя из причин неисправностей, устранение их кроется в следующем:

• Зарядка или замена АКБ
• Очистка клемм, наконечников проводов, смазка их вазелином.
• Замена: тягового узла, контакта выключателя зажигания, якоря.
• Зачистка: контактов реле или замена коллектора, щеток.
• Проверка соединений проводов от аккумулятора до стартера.
• Замена муфты, если необходимо, крепление самого узла, контактов клемм.
• Замена обгонной муфты или венца маховика, рычага привода, если произошла поломка.

Появлению шума могут способствовать разрушение якорных подшипников, износ шестерен редуктора, зубьев венца.

Могут иметь место механический износ зубьев шестерен привода, маховика, обгонной муфты. Придется снимать агрегат, менять шестерни, а возможно венец.

Замена опорных втулок стартера (изготавливаются из цветных металлов), часто решает многие проблемы.

Отдельные элементы стартера

Перечень расходных запчастей : включает бендикс, корпус механизма, коллектор, щетки, тяговое реле (если есть замыкание обмотки).

Кстати, с поворотом ключа, обычно, слышится щелчок, исходящий при замыкании контактов тягового реле. Однако могут появиться многократные щелчки без запуска стартера. В этом случае причина кроется в подгорании контактов тягового механизма.

Советы

Только правильная эксплуатация автомобиля продлит стартеру срок службы:

• При исправности всех других узлов, деталей механизма, удерживайте ключ зажигания не более 15 секунд.
• Не спешите включать зажигание ранее, чем через 30 секунд, чтобы бензонасос накачал топливо и создал необходимое давление.
• Устанавливайте стартер на место без перекосов, надёжно закрепляйте.

Учитывайте летнее активное испарение электролита из банок АКБ, своевременно доводя его до требуемой плотности.

Выводы

Ваз-2114 относится к разряду машин неприхотливых в обслуживании, надежных в эксплуатации, адаптированных к дорожным условиям РФ. Удачная городская машина с малым расходом бензина, низкой стоимостью расходных запчастей, большим объёмом багажника. Отзывы владельцев авто более положительные.

Максимум на что «может попасть» владелец в ситуации когда стартер не заводит автомобиль — новый стартер. Стоит он не дороже 2000 рублей, меняется в любом сервисе, а если есть яма, то своими руками за 45 минут.

Проверка работы

Порой, несмотря на более чем очевидные признаки поломки или износа втягивающей релюхи, на деле все оказывается не так. Автомобиль может вести себя аналогично и при некоторых других неисправностях.

Потому чтобы разобраться, работает ли релюшка или нет, а также кто является истинным виновником нарушения функциональности системы, проведем несколько проверок.

1. Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.

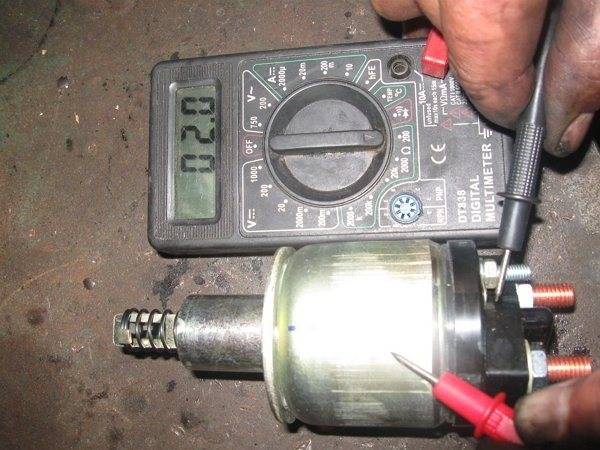

2. Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
3. Если вы сняли стартер, проверка выполняется несколько иначе: Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
4. Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
5. Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
6. При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.

Причины несрабатывания стартера

Вращение коленвала двигателя происходит за счёт создания необходимого крутящего момента стартера. Это своего рода электрический двигатель с постоянным током.

Если выясняется, что стартер не крутит, необходимо определить причину поломки и понять чем именно характеризуются неисправности в системе запуска двигателя.

Иногда стартер не крутит и не щелкает по причине отключенных периферийных устройств. В этом случае также не нужно разряжать аккумулятор, и приступить к поиску проблемы.

Отсутствие достаточного заряда в аккумуляторе

При рассмотрении причины, когда стартер не реагирует на поворот ключа зажигания, чаще всего автомобилисты акцентируют внимание на отсутствии питания. Аккумуляторная батарея либо отсоединена, либо разряжена. Если причина действительно в этом, признаков жизни от стартера не дождаться

Если причина действительно в этом, признаков жизни от стартера не дождаться.

Если проблема с аккумулятором подтверждается, необходимо тщательно проверить клеммы на батарее. Часто отсутствие питания происходит по причине недостаточно прочного соединения.

Неисправность электрической цепи системы зажигания

Если не крутит стартер, но проверка аккумулятора не показала неисправностей, следует искать причины в другом месте. Часто виноваты в проблеме обрывы в проводке, то есть электропровода либо искрятся при запуске двигателя, либо они вовсе отсоединены от батареи.

Нередко эта же проблема возникает по причине окисленных клемм. Эта «болезнь» характерна для аккумуляторов любых моделей.

Неисправность втягивающего реле

В некоторых случаях втягивающее реле стартера щёлкает, но цепь не замыкается. Иногда можно спастись замыканием контактов, но не всегда. Если в области двигателя слышится характерный треск, вероятна поломка бендикса.

Узнать бендикс просто. Он выглядит в виде небольшой шестерёнки, расположенной на валу ротора. При подаче напряжения на бендикс, начинает срабатывать реле, которое и управляет его движением, осуществляя сцепку с маховиком.

В случае изношенности бендикса вся описанная процедура становится невозможной, так как взаимосвязь детали и зубьев маховика не будет достигнута. Невозможность этой процедуры и обеспечивает характерный хруст.

Неисправность стартера

Хоть чаще всего виной того, что стартер не крутит, является недостаток энергии и отсутствие заряда в аккумуляторе, нередко причина кроется в самой детали запуска двигателя.

При таком раскладе определение и устранение неисправности займёт значительно больше времени и усилий. В качестве распространённых неполадок устройства запуска выделяются:

• если чувствуется запах гари, или стартер дымится, возможно что сгорела обмотка при замыкании;
• поломка электросистемы устройства запуска;
• выход из строя втягивающего реле;
• стёрлись зубья бендикса;
• испорчены контакты;
• перегорели провода.

Обычно, когда стартер щёлкает, но не крутит, его отдают в ремонт в сервис, но не всегда его ремонт возможен. Например, если причина неисправности – поломка втягивающего реле или нарушение в функционировании бендикса, ремонт устройства возможен. Если же проблема с электросистемой, стартер наверняка придётся заменить.

Некорректная работа сигнализации

Как завести машину, если стартер не крутит, если всё в порядке, аккумулятор заряжен, и проводка не повреждена? Существует вероятность сбоев в процессе работы в результате неисправностей автомобильных сигнализаций и иммобилайзеров.

 Характер неисправностей не зависит от модели автомобиля, марки и года выпуска

Здесь внимание следует уделять тому, насколько сложное установлено противоугонное устройство.. Характеризующий фактор наличия проблемы в противоугонном устройстве — машина не заводится, стартер не крутит, реле не щёлкает. Либо авто завелось, но тут же глохнет

Двигатель не реагирует на запуск с ключа, и не заводится брелоком. Если все эти факторы или выборочно, имеются, значит произошла либо полная, либо частичная блокировка системы

Либо авто завелось, но тут же глохнет. Двигатель не реагирует на запуск с ключа, и не заводится брелоком. Если все эти факторы или выборочно, имеются, значит произошла либо полная, либо частичная блокировка системы

Характеризующий фактор наличия проблемы в противоугонном устройстве — машина не заводится, стартер не крутит, реле не щёлкает. Либо авто завелось, но тут же глохнет. Двигатель не реагирует на запуск с ключа, и не заводится брелоком. Если все эти факторы или выборочно, имеются, значит произошла либо полная, либо частичная блокировка системы.

Неполадки связанные с электронной системой зажигания

Нерезко случается, что двигатель плохо заводится на холодную, в мороз. Причина может крыться в неисправности аккумулятора либо просто в его разряде. Проверить его состояние можно следующими способами:

• при помощи мультиметра – нормальное напряжение между клеммами должно составлять 12.6 В;
• при помощи ареометра – нормальная плотность отличается в зависимости от окружающей температуры.

Например, если мотор плохо запускается при низкой температуре даже на горячую – то причина, очевидно, кроется именно в низком уровне заряда аккумулятора. Основные проблемы, связанные с электрикой:

• вышел из строя замок зажигания;
• повреждено одно из двух установленных под капотом реле – зажигания и стартера;
• не работает стартер;
• втягивающее устройство.

Замок зажигания – одно из слабых мест почти любого автомобиля. Причем ВАЗ 2114 не является исключением. Проверить его работу достаточно просто. Требуется лишь демонтировать устройство, после чего прозвонить все контакты при помощи мультиметра. При выходе из строя проще всего заменить замок зажигания. Ремонтировать его не имеет смысла.

Реле зажигания и стартера проверить без их вскрытия не представляется возможным. Потому лучшим решением будет просто заменить сразу оба таковых. Стоимость их в магазине обычно не составляет более чем 250 рублей за штуку.

Определить работоспособность реле можно просто по звуку. Если после поворота ключа оно щелкает, значит на него приходит напряжение на него подается, оно срабатывает так как надо. Когда замок зажигание исправен, реле щелкает – следующим на очереди узлом для проверки становится стартер. Обычно проблема кроется во втягивающем устройстве.

Иногда помогает решить проблему просто легкий удар ключом. При наличии отапливаемого хорошо освещенного гаража стартер следует снять и внимательно его осмотреть. Обычно выходят из строя щетки. Если пробег автомобиля существенно больше 150 тыс. км – из строя может выйти подшипник. После снятия стартер можно попробовать запустить напрямую от аккумуляторной батареи. Сделать это очень просто:

• корпус нужно подключить к нулевой клемме;
• положительную клемму при помощи крокодила следует присоединить напрямую к втягивающему.

В случае, если стартер исправен – он должен прокрутиться. При отсутствии какой-либо реакции проблема, скорее всего, кроется во втягивающем устройстве.

Неисправности и их причины – диагностика без СТО

Теперь поговорим о возможных неисправностях стартера ВАЗ 2114, а также обсудим их причины и признаки.

Не работает втягивающее реле и не крутит якорь. Причин неисправности может быть несколько. Наиболее распространенная – окисление проводки. Кроме того, послужить такому повороту событий может и разряженный аккумулятор либо его выход из строя. Посмотрите на состояние обмотки втягивающего реле, вполне возможно, между ее витками произошло короткое замыкание. А проверив контакт между выключателем зажигания и штекером «50» электродвигателя, вы узнаете, не произошел ли разрыв в электрической проводке, что также способствует возникновению подобной неисправности. Еще одной причиной может послужить отказ самого якоря.

Втягивающее реле

Втягивающее реле работает, а якорь не крутит. Такому повороту событий могут послужить неисправности либо низкий заряд аккумуляторной батареи. Еще в этом случае проверьте все соединения на самом стартере, АКБ и втягивающем реле. Окисленные и ослабленные болтовые соединения приводят к плохому контакту. В результате не только не работает сам стартер, но и велика вероятность короткого замыкания и даже подгорания проводки. Еще причинами указанной неисправности может послужить износ щеток и замыкание обмотки якоря.

Проверка заряда аккумуляторной батареи

Если перестает крутить маховик, при этом стартер включается, как положено, то, скорей всего, вышли из строя бендикс или шестерни стартерного редуктора. Должны насторожить посторонние шумы и повышенная вибрация, возникающие при запуске. Прежде всего проверьте крепление детали, вполне возможно, ослабли болтовые соединения, либо ее зафиксировали с перекосом при последнем ТО. Появление шума могут спровоцировать разрушенные вкладыши подшипников или механические повреждения крышки корпуса. Характерный звук появляется и после износа шестерен редуктора, венца либо привода маховика. Да и не выходящий из зацепления бендикс приведет к шуму.

Почему стартер щёлкает, но не крутит

Составные части стартера на примере ВАЗ 2114

Водители-новички часто заблуждаются, думая, что щелчки издаёт реле стартера. Но на самом деле источник звуков — это втягивающее устройство, которое приводит в сцепление рабочую шестерню бендикса с венцом маховика двигателя и обеспечивает его запуск.

Если слышно несколько щелчков

Опытные водители по характеру щелчков могут определить, где конкретно есть неисправность. Если при повороте ключа зажигания слышны несколько щелчков, то следует искать неполадку в:

• тяговом реле, подающее напряжение на стартер;
• плохом контакте между реле и стартером;
• недостаточном контакте массы;
• других контактах стартера, плохо прилегающих друг к другу.

Исправная работа системы запуска мотора зависит от нормального функционирования каждой составляющей. И не имеет значение, на каком автомобиле вы ездите: Приора или Калина, Форд, Нексия или другая иномарка. Поэтому сначала надо проверить электрические соединения, начиная от клем автомобильного аккумулятора до контактов стартера. Часто это помогает запустить двигатель, добраться до ближайшей станции техобслуживания и провести более детальную диагностику системы запуска.

Слышен один щелчок

Мощный щелчок и незапуск мотора указывает на проблему в стартере. Сам звук говорит о том, что тяговое устройство работает и к нему идёт электрический ток. Но сила заряда, поступающего на втягивающее устройство, недостаточная для запуска двигателя.

Следует попытаться несколько раз (2–3) с интервалом 10–20 секунд завести мотор. Если попытки будут неудачными, то возможны такие причины:

• втулки и внутренние щётки стартера сильно изношены и подлежат замене;
• есть замыкание или обрыв обмотки внутри агрегата;
• подгоревшие контакты силового кабеля;
• втягивающее устройство вышло из строя и блокирует запуск;
• проблемы с бендиксом.

Неисправный бендикс — одна из неполадок

Зубья бендикса могут быть повреждены и мешают нормальному запуску стартера

Важную роль в запуске ДВС (двигатель внутреннего сгорания) играет бендикс. Он входит в состав пусковой системы и расположен в стартере. Если бендикс деформирован, то старт двигателя будет затруднён. Вот две частые неисправности бендикса: повреждение зубьев рабочей шестерни, поломка вилки привода.

Втягивающее и бендикс связаны между собой вилкой. Если в момент включения не происходит полное втягивание, то зубья не будут входить в сцепление с маховиком. В этом случае мотор не запускается.

Отказ реле стартера

Отказ реле проявляется в виде тихого щелчка при  повороте ключа.

В этом случае можно завести машину при помощи простой отвертки. Делается это вот так:

Автомобиль с механической коробкой передач:

• ставим на стояночный тормоз.
• включаем нейтральную передачу.
• открываем капот и готовим плоскую отвертку.
• поворачиваем ключ в замке зажигания в положение  зажигание включено.
• при помощи отвертки замыкаем два контакта на втягивающем реле ( как на видео).
• после запуска двигателя убираем отвертку и едем до места ремонта.

Автомобиль с автоматической (+вариатор и робот) коробкой передач:

• устанавливаем автомобильный стояночный тормоз (для робота и вариатора).
• открываем капот и готовим отвертку (возможно две).
• включаем зажигание в положение включено, нажимаем тормоз, переводим селектор выбора передач в положение паркинг (Р).
• при помощи отвертки замыкаем два контакта на втягивающем реле ( как на видео).
• после запуска двигателя убираем отвертку и едем до места ремонта.

Замена узлов и другие особенности ремонта

Выявить неисправность очень важно, но теперь необходимо позаботиться и о качественном ремонте стартера ВАЗ 2114. Конечно, можно поехать в фирменный сервисный центр, где специалисты проедут диагностику и устранят все неполадки, но это выльется в копеечку

Однако особенность отечественного автопрома в том, что в большинстве случаев можно произвести такие работы самостоятельно.

Для всех вышедших из строя элементов – шестерни, подшипники, треснувшая крышка, редуктор, бендикс, щетки и коллектор – лучшим лекарством будет замена. Если механизм не крутит из-за недостаточного заряда аккумулятора, то следует восстановить его либо заменить батарею на новую. Стартер ВАЗ 2114 иногда не срабатывает из-за замыкания в обмотке тягового реле или якоря. В этом случае опять вышедших из строя механизмов ждет только замена.

Замена щеток

Зачистите все контакты, выводы АКБ, особое внимание уделите проводу, соединяющему аккумулятор со штекерным контактом «50». При необходимости подтяните болтовые соединения

Если деталь установлена с перекосом, то демонтируйте ее и зафиксируйте правильно. Возможно, другого ремонта и не потребуется.

Вообще, этот агрегат достаточно надежный, но неправильная эксплуатация и чрезмерные нагрузки делают свое дело. Очень часто неопытные водители, услышав посторонний шум, хотят полностью поменять механизм, но это действительно нужно очень редко. Часто все решает замена только втулки стартера ВАЗ 2114. Эта запчасть производится из мягких металлов (медь, латунь, бронза), чтобы свести трения к минимуму. Поэтому ее корпус и выходит из строя чаще. Но исправить это просто, хоть и понадобится полностью разобрать стартер.

Установка новой втулки

Для этой операции нам понадобится отвертка, молоток, два торцевых ключа (на 10 и 13). Чтобы замена втулки не обернулась проблемами, отключаем питание АКБ. Затем откручиваем крепежные болты, после чего стартер легко вынимается из кожуха маховика. Теперь можно разобрать и сам узел. Чтобы извлечь корпус втулки, понадобится специальный съемник. Его легко сделать самостоятельно из метчика резьбы. Ремонт втулки никто не производит. Так что заранее посетите магазин и приобретите новую. Ставим на место исправный образец втулки и собираем устройство в обратном порядке. Аккуратно крепим стартер на штатное место, избегая перекосов и хорошенько затягивая болты с гайками.

Предохранители и реле стартера

Часто виновато реле. Это болезнь всех «САМАР»

В зависимости от типа двигателя и года выпуска ВАЗ-2114, в электрическую цепь могут быть включены несколько реле и обязательно предохранитель.

Сложность в том, что здесь не установлен отдельный предохранитель на цепь стартера, а в некоторых исполнениях Самары реле стартера может быть не установлено, стартер может быть подключён напрямую от замка зажигания.

В каждом конкретном случае нужно смотреть схему электрооборудования.

Тем не менее может сгорать предохранитель F16

при включении зажигания, что говорит о неисправностях в цепях указателей поворотов, аварийки, обмотки возбуждения генератора или маршрутного компьютера.

Реле стартера не устанавливалось на автомобили выпуска до 2003 года, до 2005 года реле крепили на моторном щитке со стороны двигателя возле усилителя тормозов, а на более поздних вариантах .

Проверяем реле стартера, в случае необходимости меняем его

Блок реле в этом случае устанавливали под приборной панелью. Реле управления стартером выполняет несколько функций

— блокирует подачу напряжения на стартер, если двигатель запустился, предохраняет контактную группу замка зажигания от перегрева и подгорания и не позволяет подавать питание на стартер дольше 20 секунд единовременно.

Диагностика и причины неисправностей

В идеале узел должен быстро раскручивать маховик мотора после вращения ключа в замке зажигания. Если стартер не крутит или срабатывает, но не крутит, при этом двигатель не заводится, а на приборке будет гореть знакомый индикатор, это свидетельствует о неработоспособности устройства.

Какие могут быть причины поломки механизма, если реле не может сработать, а якорь не вращается:

1. Проблема может заключаться в окислении контактов на АКБ или самом узле, для ее решения контакты необходимо очистить.
2. Севший аккумулятор приведет к тому, что ранее срабатывающий узел откажется функционировать. В этом случае в первую очередь нужно проверить своими руками заряд аккумулятора.
3. Если на приборке горит восклицательный знак, а мотора автомобиля не может завестись, возможно, причина кроется в коротком замыкании между витками втягивающей обмотки. Если это действительно так, то единственным решением может стать только замена механизма.
4. Довольно часто автовладельцы сталкиваются с проблемой разрыва проводки в агрегате, в частности, на участке, подводящему к тяговому реле. В первую очередь необходимо проверить контакт между двумя штекерами — выключателя зажигания, а также самого электромоторчика.
5. Отсутствие замыкания между двумя штекерами — только теперь речь идет об элементах контактной части под номерами 30 и 50.
6. Проблемы в работе якоря, этот компонент может заедать. Возможность его вращения без проблем можно проверить своими руками.

Щеточный узел стартера Если втягивающее реле работает, но при этом узел крутит слабо или вообще не крутит, это может быть обусловлено:

1. Слишком низким зарядом аккумулятора либо окислением свинцовых контактов. На приборной панели может на загораться лампа разряда АКБ, если на узел поступает слабый импульс, который не в состоянии раскрутить якорь. Поэтому даже при отсутствии индикатора на контрольном щитке заряд батареи все же стоит проверить. Кроме того, в своем автомобиле всегда нужно контролировать отсутствие окисления на контактах электроцепи, а если вы производите их зачистку, то контакты желательно смазывать.
2. Плохое соединение контактов на аккумуляторе, самом механизме или втягивающем реле. Если контакты не окислены, в любом случае нужно продиагностировать, хорошо ли затянуты контактные винты, так как слабые соединения все равно образуют плохой контакт. Следует отметить, что плохо затянутые контакты могут стать причиной короткого замыкания, а также подгорания проводки.
3. Еще одной причиной могут служить износившиеся щетки либо подгорание коллектора. Все элементы, которые вышли из строя, необходимо заменить на новые.
4. Иногда неисправность проявляется в результате замыкания якоря, в частности, речь идет об обмотке.
5. Когда вы будете поворачивать ключ, при этом на ВАЗ 2114 не будет заводиться двигатель при этом аккумулятор нормально заряжен, причина может заключаться в обмотке реле. В частности, в удерживающей обмотке могло произойти замыкание или обрыв. Решить неисправность позволит только замена реле.

Узел работает, якорь вращается, но при этом маховик двигателя не крутится:

• происходит пробуксовка бендикса, неисправность можно выявить путем диагностики на стенде;

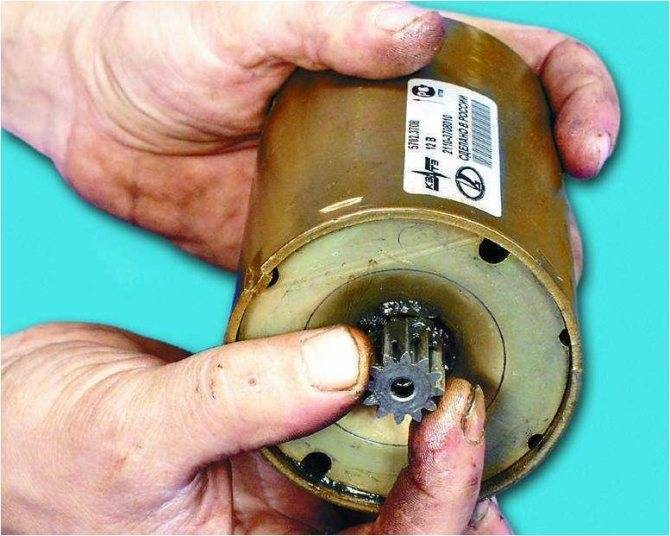

• причина может крыться в неработоспособности шестеренок редукторного механизма, в этом случае последний требует замены.

Мотор запустился, но узел продолжает крутить, при этом возможен скрежет или другой нехарактерный шум либо вибрация:

• при наличии вибрации нужно произвести диагностику фиксации устройства;
• причиной может служить некорректный монтаж механизма, возможно, он установлен с перекосом;
• проблема может заключаться в треснувшей крышке, которую нужно как можно быстрее поменять;
• скрежет иногда может быть обусловлен разрушением зубчиков шестеренки одного из элементов — венца маховика, редукторного устройства или привода;
• сторонний шум может появиться из-за износа вкладышей подшипников, установленных на так называемом якоре или на приводе механизма;
• выход из строя бендикса.

Когда двигатель не заводится, а нужно срочно куда-то ехать, можно попытаться его запустить, замыкая стартер по прямой цепи. Как самостоятельно можно замкнуть стартер напрямую — смотрите на видео (автор видео — сергей цапюк).

Стартер – схема подключения

Из-за чего не заводится двигатель 2114-й модели, при этом не крутится стартер, разобраться не получится, пока нет представления о подключении последнего к электроснабжающей системе автомобиля.

На машине ВАЗ мотор рассматриваемого узла потребляет достаточно много энергии при запуске. Получить он ее может исключительно от аккумулятора. По этой причине уровень заряда последнего является значимым фактором, обеспечивающим мгновенное включение стартера.

К батарее элемент подсоединен не напрямую. Кабель большого сечения от плюса сначала идет на втягивающее реле. От него, через имеющуюся внутри контактную группу, уже запитывается сам стартер. В общую цепь ВАЗ включен выключатель зажигания, к которому ведут провода от замка. Если в последнем поворачивается ключ, то:

• активируется выключатель;
• напряжение идет на втягивающее реле;
• запускается стартер;
• заводится двигатель.

В схеме также есть монтажный блок, содержащий предохранители.

ЦЕНЫ И ПРОИЗВОДИТЕЛИ

Цены пусковых устройств могут отличаться в зависимости от производителя и самой конструкции устройства. Среди производителей продукции можно отметить такие фирмы, как Прамо Искра (совместное российско-словенское предприятие), СТАРТВОЛЬТ, LKD (Китай), БАТЭ (Белоруссия), ПЕКАР (Санкт-Петербург), КЗАТЭ (Самара), Автоприбор (г. Владимир). Сейчас все чаще в продаже можно встретить редукторный стартер – в нем дополнительный редукторный механизм позволяет работать устройству на повышенных нагрузках. Такие устройства имеют меньшие размеры и больший срок службы, но и цена их может быть немного выше.

Ниже приведены приблизительные цены на некоторые типы устройств:

Таблица цен производителей стартеров

На заводе ВАЗ устанавливают стартер КЗАТЭ 5712.3708 Самарского производства. Является ли он лучшим по качеству, трудно сказать, но на него всегда можно купить запчасти. Многие хвалят белорусскую продукцию, только с запасными деталями нередко возникают проблемы – чаще всего в магазинах из запчастей на него продается только бендикс. Следует заметить, что стартеры ВАЗ 2108, ВАЗ 2109, ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115ничем не отличаются друг от друга и полностью взаимозаменяемы.
