Сбои в работе
Вся система является сложным устройством и иногда дает сбой. Чаще всего водители сталкиваются с такой проблемой – на табло появляется сигнал о низком давлении, в каком-либо из колес, хотя на самом деле все в порядке. Нужно убрать ошибку датчика, иначе система мониторинга давления в шинах будет работать некорректно.
Ошибка датчика
Причинами неисправности может быть:
- радиопомехи от высоковольтных линий электропередач;
- наличие мощных источников радиосигналов неподалеку;
Это временные неисправности. Как только автомобиль удалится от источника проблемы, все восстановится.
«глюканул» сам датчик.
Это уже серьезная проблема, которую необходимо решить. Постоянно мигающий индикатор отвлекает от вождения, а звуковой сигнал раздражает и не дает сконцентрироваться.
Значок падения давления в шинах
Ошибка датчика давления не редкость. Замечено, что особенно страдают от этого владельцы таких марок авто, как Форд, Мерседес, Lexus и Киа спортейдж. Но это только при установке не оригинальных устройств, в подозрительных автосервисах, в погоне за дешевизной. В результате возникает сбой в системе и горе автолюбителям приходится искать информацию о том, как убрать ненавистную ошибку и восстановить нормальное функционирование оборудования.
Практическая часть
Далеко не все из автомехаников и диагностов имели возможность работать с TPMS. Вот почему мы решили продемонстрировать процесс работы с TPMS на реальном автомобиле в автосервисе.
Для практической части мы выбрали LAUNCH PILOT SCAN TPMS.
Относительно новая модель мультимарочного сканера Launch, успевшая завоевать популярность на Российском рынке. Имеет достаточно большой функционал и широкое покрытие по маркам автомобилей.
Функциональные возможности:
- Поддержка базовых диагностических функций для большинства моделей.
- Автоматическая идентификация VIN.
- OBD функции.
- Чтение и удаление кодов DTC.
Функции TPMS:
- Чтение, копирование и запись ID датчиков.
- Активация любых датчиков с частотой 315 и 433 МГц.
- Проверка соответствия ID в датчике и в блоке управления.
- Чтение данных: давление в колесе, температура колеса, уровень заряда батареи датчика.
- Программирование датчиков всех основных производителей.
Обычно, работа с TPMS проходит по 3 сценариям:
- Вариант 1: машина сама подхватит новые датчики. Тут ничего делать не нужно, автомобиль самостоятельно при выполнении условий, заданных производителем авто, считает данные с колёс.
- Вариант 2: нужно запрограммировать новые датчики в «мозги» машины. Если автомобиль не видит новый датчик, вы можете запрограммировать (прописать) его в ЭБУ автомобиля. Для этого необходимо подключить LAUNCH PILOT SCAN TPMS к авто, считать данные с нового датчика (допустим: N40703 ДАТЧИК TPMS LAUNCH RF 433/315 МГЦ УНИВЕРСАЛЬНЫЙ, МЕТАЛЛИЧЕСКИЙ
) и прописать его в системе автомобиля.
- Вариант 3: делаем клоны датчиков (например, при замене зимнего комплекта колёс на летний).
Давайте рассмотрим данный вариант подробно, так как он наиболее часто используется в сервисах в сезон шиномонтажа. Для наглядности мы произведём все операции на автомобиле Mercedes .
Считываем данные об установленных в колёсах датчиках.
Программируем новый датчик.
Проверяем данные «клона».
По этой же схеме делаем «клоны» на все колёса.
Осталось установить «клоны» в новые колеса, накачать и установить на автомобиль. Всё работает. Перепрописывать в ЭБУ ничего не нужно, все операции производятся только с датчиками.
Внимание! Операции с датчиками TPMS необязательно производить до сборки колёс. Программирование датчиков TPMS LAUNCH RF 433/315 МГЦ ( УНИВЕРСАЛЬНЫЙ) возможно и после шиномонтажных работ
Остались вопросы по работе с TPMS? Звоните, мы готовы ответить на них прямо сейчас:
Что влияет на давление в шинах
Основные факторы, которые влияют на давление в шинах – целостность всех деталей колеса и температура воздуха.
Современные бескамерные шины и колесные диски образуют замкнутый резервуар для воздуха. Поэтому любая щель, которая возникает в месте стыка покрышки и диска приводит к утечке воздуха и падению давления.
Еще один потенциальный источник утечки воздуха – золотник. Если колесо долгое время не подкачивали и при этом ездили по мокрым и грязным дорогам, то даже под пластиковым или металлическим колпачком золотник начинает сыреть. В результате после подкачивания колеса он не может качественно перекрыть выход воздуха. Сначала утечка очень мала и колесо спускает не постоянно, а лишь при движении по неровной дороге.
Со временем его состояние ухудшается и вскоре колесо начинает спускать гораздо сильней. И водителю приходится подкачивать его сначала каждую неделю, а затем и каждый день. Если во время движения в бескамерное колесо воткнулся гвоздь, шуруп или кусок проволоки, то давление упадет не сразу, а в течение 20 минут – 3 часов. Если водитель вовремя не заметил пробоя колеса и потерю давления, то движение на спущенной шине приведет к ее серьезному повреждению. В ряде случаев после этого шину придется менять.
Датчики давления и их разновидности
Ключевыми компонентами системы являются датчики. Это сложные устройства. В их состав входят: передающая антенна, аккумулятор, сам датчик давления и температуры. Такое устройство контролеров у более продвинутых систем, но есть и проще.
По своему устройству и способу монтажа различают датчики:
Механические датчики самые простые и стоят недорого. Они вкручиваются вместо колпачка. Давление в шинах смещает колпачок на определенный уровень. Зеленый цвет внешнего клапана показывает нормальное давление, желтый – требуется подкачка, красный – низкий уровень. Такие датчики не показывают точных цифр, также их часто просто скручивают. Давление по ним в движении определить невозможно. Сделать это можно только визуально.
Внешние электронные датчики также накручиваются на вентиль, но передают непрерывный сигнал с определенной частотой о состоянии давления на дисплей, индикатор или смартфон. Их недостатком является подверженность к механическим повреждениям во время движения и доступность для воришек.
Внутренние электронные датчики давления устанавливаются внутри диска и совмещены с колесными вентилями. Вся электронная начинка, антенна и батарея прячутся внутри колеса. С внешней стороны накручивается обычный вентиль. Минусом является сложность монтажа. Для их установки нужно бортировать каждое колесо. Ресурса аккумулятора датчика как внутреннего, так и внешнего, обычно хватает на 7-10 лет. После нужно произвести замену.
Прямое измерение давления в шинах
TPMS система контроля давления в шинах основана именно на таком подходе — непосредственном инструментальном контроле требуемого параметра. Устройство подобных изделий однотипно, их комплектность обычно следующая:
- датчик давления воздуха в шинах TPMS;
- блок электроники;
- устройство беспроводной передачи и приема данных;
- монитор, отображающий результаты измерения давления в шинах.
Конструктивно подобные системы бывают внутренними и внешними.
Внешние системы TPMS
Датчик TPMS, да и сама система контроля давления в шинах, не является обязательной опцией для большинства автомобилей. Как правило, подобными устройствами комплектуются авто класса люкс, хотя такие изделия стали появляться на более дешевых машинах. Как мы уже убедились ранее, контроль состояния колес надо вести постоянно или, как минимум, перед каждой поездкой.
С подобной проблемой можно справиться, используя внешние, универсальные системы контроля давления. Они могут применяться на машине любого класса, не требуя при этом каких-то серьезных переделок в автомобиле. Рассмотрим, что собой представляют подобные устройства на примере FOBO Tire. Как выглядит такая система, показано на фото ниже.
Комплект поставки состоит из четырех датчиков и центрального блока. Рисунок на нем напоминает стилизованное изображение авто с колесами (вид сверху), если с каким-то из них возникают проблемы, оно будет подсвечиваться. Работает такая система достаточно просто. Колпачки, которые являются датчиками давления, устанавливаются (накручиваются) на вентили, как это показано ниже.

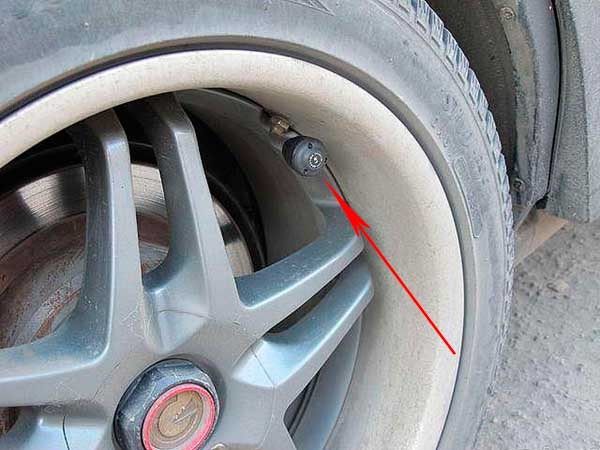

Да, размер датчиков великоват, но держатся они на колесе устойчиво, движению не мешают. Центральный блок можно разместить в салоне автомобиля в любом удобном месте. С датчиков давления (колпачков) радиосигнал поступает на центральный блок. Границы изменения давления можно задать при первоначальной калибровке, так что в случае выхода измеренного значения за установленные границы, водителю станет об этом известно.
Последним достижением в области контроля стала возможность непосредственного подключения датчиков к смартфону, что позволяет с помощью специального приложения мгновенно оценить величину давления в шинах. Дополнительно при этом будет отображаться заряд батареек датчиков, а также температура шин. Заряда обычно хватает на два года работы, по истечении срока батарейки надо менять.
Необходимо отметить, что для предотвращения хищений при монтаже датчиков используется специальная контргайка. Кроме того, каждый датчик закреплен (прописан) за определенным комплектом в блоке электроники, благодаря чему при хищении его нельзя будет использовать в любом другом устройстве. Такие датчики на автомобиль могут быть установлены самостоятельно.
Настройка всей системы также выполняется достаточно просто. Первоначально надо скачать специальное приложение на смартфон. После того, как датчики установлены, со смартфоном надо обойти их все, тем самым они будут зарегистрированы в приложении.
Рассмотренный выше вариант системы контроля не единственный. Есть устройства, использующие при работе те же принципы, но выполненные по-другому. В частности, информация с датчиков будет отображаться на специальном мониторе, который через прикуриватель подключается к бортовой сети автомобиля. Пример такой системы показан ниже.
Как видно из приведенного фото, каждый датчик ставится на своё строго определенное место (вперед право, вперед лево, сзади лево, сзади право).
Внутренние системы контроля давления
Описывать, как работает подобная система, наверное, не требуется. Все просто и понятно, достаточно посмотреть на приведенную ниже картинку
Сами датчики располагаются в колесах, вентиль служит передающей антенной, с нее сигнал поступает на блок электроники, размещаемый в салоне. Он может располагаться отдельно, подключаться через прикуриватель, или у люксовых автомобилей индикация выведена на панель приборов.
Внешний вид датчика показан на фото ниже.
Конструктивное исполнение, а также способ крепления приведены на следующем рисунке. В корпусе датчика располагается измерительный элемент, а также вся электроника вместе с радиопередатчиком. Как уже отмечалось, антенной служит вентиль. Информация со всех датчиков по радиоканалу передается в блок управления. Там сравниваются полученные значения со стандартными, хранящимися в памяти. Если будет зафиксировано отклонение, то выдается сообщение на индикацию.
Расположение датчика на колесе показано на фото.
Лучшие внутренние датчики давления в шинах
Внутренние датчики контроля давления в шинах (Tire Pressure Monitor System, сокращённо TPMS) устанавливаются с помощью мастеров шиномонтажа в полость покрышки. Информация об уровне давления выводятся на дисплей, устанавливаемый в салоне автомобиля или на мобильное устройство по беспроводной связи. Они более надёжны, чем аналогичные внешние устройства.
Ble tpms Bluetooth 4.0
Эта модель китайской компании состоит из четырёх датчиков, которые вворачиваются в ниппель шины вместо золотника, а также небольших приборчиков отслеживающих изменение давления в покрышке. Их устанавливают во внутреннее пространство шины на внешнюю сторону диска. Данные об изменении давления передаются через систему беспроводной связи Bluetooth на смартфон или другое сопрягаемое мобильное устройство.
Плюсы датчиков:
- Компактные размеры и вес не создают дополнительной нагрузки на автомобиль.
- Эффектный дизайн колпачка изделия.
- Возможность контроля за всеми четырьмя колёсами машины.
- Удобство просмотра через телефон.
- Возможность замены одного датчика, а не комплекта в целом.
- Мощная аккумуляторная батарея способна работать в течение длительного времени.
Минусы датчиков:
- Не устраивает плохое качество замеров при низких температурах.
- Попадается бракованная продукция.
Xiaomi 70Mai Midrive T01
Используя это оборудование для проверки давления шин, водитель иметь информацию о давлении в покрышках во время поездки. На экране электронного блока чётко отображаются любые изменения в параметрах, что позволяет мгновенно принять нужные меры для безопасности дальнейшего движения.
Плюсы датчиков:
- Высокая точность измерения: всего 0,1 атм погрешности.
- Возможность контроля температурного режима покрышки.
- Универсальность изделия – возможна установка на различные модели.
- Герметичная конструкция препятствует попаданию влаги внутрь устройства.
- Источником питания служит солнечная энергия, принимаемая на батарею. Также можно использовать стандартное подключение через прикуриватель к автомобильной сети.
- Защищённость от кражи.
- Мощности аккумулятора хватает на длительный срок работы.
Минусы датчиков:
- Не обнаружено.
AXPER TPMS CONTROL
Продукция отечественной компании выпускается в Китае при участии инженеров из Германии. Комплект состоит из компактного блока управления с хорошо читаемым экраном и четырёх датчиков давления. Габариты блока: 84х34х43 мм, вес:78 г. Дисплей можно разместить в удобном для водителя месте панели приборов. Устройство запитывается от аккумулятора 2200 мА/ч.
Плюсы датчиков:
- Ведение контроля давления за всеми колёсами автомобиля.
- Информация на экране хорошо видна с разных углов салона.
- Есть возможность контроля температуры резины колёс.
- Минимальная погрешность: 0,1 bar.
- Высокий уровень защищённости датчиков от влаги и пыли.
Минусы датчиков:
- Датчики не могут нормально работать при сильных морозах.
ParkMaster TPMaSter TPMS 4-01
Известный бренд отечественной компании ABIX Technology задействован при выпуске изделий, отвечающих за безопасность автолюбителей. Подобное устройство предназначено для установки на колёса легковых автомобилей, а именно, на ниппеля. С его помощью можно контролировать давление и температуру в резине.
Плюсы датчиков:
- Голосовое и звуковое оповещение о критическом снижении давления, также сообщения выводятся на экран блока управления.
- Возможность вывода данных на монитор мультисистемы.
- Простое обслуживание системы.
- Низкая погрешность измерения: 0,1 бар.
- Есть индикация, которая оповещает водителя о разряде батареи.
- Работает при любых погодных условиях: от -40 до +125 градусов.
Минусы датчиков:
- Не обнаружено.
Неисправность системы контроля давления в шинах
Даже на флагманских автомобилях типа Range Rover или Мерседес случаются ситуации, когда система мониторинга покрышек отказывает или работает неправильно. Среди основных поломок выделяются такие:
- Разрушение или отказ одного из датчиков внутри колеса. Часто становится последствием ударов или езды на пустых шинах. Также при перебортировке колес, мастера могут перепутать их местами, что также вызывает неполадки системы.
- Сели батарейки и сенсоры отключились. Внутренние и внешние блоки на колесах работают от батарейки. Когда элемент изнашивается, главный модуль выдает ошибку или неверно показывает давление.
- Сбой программного обеспечения. Это самая сложная проблема, требующая вмешательства квалифицированных мастеров.
Устранить простые поломки можно и своими руками. При отказе одного из датчиков, достаточно его заменить или поменять батарейку. Также система может «капризничать» в зимние периоды по причине остывания шин, что ведет к потере давления. В таком случае достаточно подкачать колеса.
Если поломка более сложного характера (слетела прошивка, «глючит» центральная консоль) для ремонта понадобится помощь специализированного оборудования и толковых мастеров.
Зачем проверять давление
Оптимальный показатель давления обеспечит защиту от ДТП. Если воздуха слишком мало, шины не выдерживают нагрузку при поворотах и резком торможении
Затем уменьшается устойчивость автомобиля при езде, снижается надёжность покрышек… Если не уделить внимание поддержанию правильного давления, шина может разорваться на ходу, что приведёт к аварии
Слишком большое количество воздуха в покрышке — тоже негативный показатель. Высокое давление приводит к повышению нагрузки на ходовую авто. Результат — неравномерный износ шин, невозможность нормальной езды по прямой, ухудшение динамических характеристик и слишком долгий тормозной путь.
Разновидности систем контроля давления в шинах спец колпачки с цветовым индикатором, достоинства и недостатки
Первый тип является наиболее примитивным. Они представляют собой специальные колпачки с индикатором цвета. Монтируются вместо штатных на вентили подкачки колес. Принцип действия данного датчика очень простой. Когда давление в колесе менее двух атмосфер, цвет колпачка становится желтым. Если менее одной атмосферы — красным. Зеленым же он будет гореть в том случае, если уровень давления в колесе будет составлять две и более атмосфер, т. е. будет нормальным.
Преимущества — простота установки и низкая стоимость: нет потребности монтировать антенны, дополнительно покупать блок управления. Среди недостатков стоит отметить низкую информативность. Ведь узнать, спущено ли колесо, можно лишь вручную, поставив транспортное средство на стоянку. В процессе движения такое оборудование попросту бесполезно. Однако все же гораздо проще посмотреть на цвет колпачков, нежели их крутить и измерять давление с помощью тестера на каждом колесе.
Стоит выделить достаточно распространенные системы контроля «X-Pressure» от фирмы «Пирелли». Базовые модели Optic включают в себя четыре колпачка, устанавливаемые на вентили. О снижении давления в колесе они свидетельствуют изменением цвета, что достаточно удобно. Однако это не поможет в случае медленно спускающейся шины на ходу.
радиодатчики, достоинства и недостатки
Радиодатчики являются более прогрессивными видами изделий. Они монтируются на диски с помощью хомутов либо вместо штатного вентиля. Помимо этих датчиков, следует купить комплект электронных элементов — дисплей, блок управления, антенна. Данный вариант обходится существенно дороже первого. Однако не стоит забывать и о надежности.
Система будет всегда работать, и даже при движении на скорости сто километров в час, водитель с максимальной точностью будет знать текущее давление в колесах. А если вы забудете, система предупредит вас автоматически, что то либо иное колесо спускает. Как известно, диагностировать пробой на ходу (в особенности, если это не ведущее, а заднее колесо) довольно сложно, а тем более на покрышках с низким профилем.
Как установить и настроить датчик
Установка датчиков давления – новое веяние в тюнинге авто. В результате автомобиль получает полезную опцию, позволяющую максимально минимизировать риски опасных ситуаций. Кроме того, низкое давление способствует быстрому выведению из строя самой резины. Датчик давления поможет снизить аварийность и сохранить ресурс колесной резины.
Датчики давления, особенно если выбор пал на небольшие простейшие устройства, не требующие дополнительного оборудования, можно установить самостоятельно. Многие иномарки комплектуются ими в обязательном порядке. Но пока это явление не массовое. Установить их нетрудно, для этого следует разобраться в их разновидностях и способах функционирования.
Варианты датчиков, предлагаемые к продаже в отечественных автомагазинах
- Внешние датчики – приборчики, которые монтируются вместо золотников. Принцип их действия – блокирование воздуха в шине. Многие устройства, предлагаемые для приобретения, показывают изменения давления в шинах из-за естественных колебаний. Их отличительной особенностью является изменение цвета при изменении давления. Существенный недостаток устройств – плохая защищенность от механических повреждений и вандалов – скрутить датчик не составит особого труда, и сделать это можно руками.
- Внутренние датчики более надежные, так как полностью защищены от внешних воздействий. Находятся они в полости шины. Украсть их также невозможно – только вместе с колесом. Их существенным недостатком является высокая цена. Самое простенькое устройство может стоить до 5 – 7 тыс. руб., а приборчик с повышенным функционалом – до 8000.
Мы рассмотрели разновидности устройств по способу крепления. Не лишним будет разобраться и с вариантами приборов, различающихся по способу определения давления. Все устройства можно разбить на несколько групп. Начнем с простейших:
- Механические. Самые простые и дешевые. Конечно, они выпускаются только для наружного крепления и стоят в пределах 1000 руб./комплект. Это простейшие устройства, принцип действия которых основан на смещении колпачка под давлением воздуха в шинах из зоны нормального давления (зеленой) в зону пониженного (красную). Они не оснащены чипами и предавать информацию на пульт управления не могут. Мониторить их работу можно только визуально.
- Более сложные технически и удобные эксплуатационно – электронные. Такие устройства уже снабжены чипами, способными передавать информацию на простой электронный дисплей, имеющий только две позиции: зеленую — все в порядке, и красную – проверьте колеса.
- Еще более сложные и дорогие с огромным функционалом – внутренние электронные. Состоят из нескольких частей: внутренней – монтирующейся в колеса и внешней – мини-компьютера. Он собирает информацию со всех датчиков, анализирует и показывает температуры колес, скорости их вращения и пр.
- Самые сложные, передающие всю информацию с помощью особого ПО прямо на смартфон владельцу.
Датчик давления в шинах Ford
Установка и настройка
- Проще всего установить механические датчики, достаточно вкрутить их вместо штатных колпачков. Дополнительной настройки они не требуют.
- Электронные устройства устанавливать сложнее по причине наличия блока управления, который может работать автономно или подсоединяется к прикуривателю. Для начала его переводят в режим обучения и далее действуют по прилагаемой к прибору инструкции. Как правило, датчики рекомендуют ставить по кругу с левого переднего колеса. После монтажа каждого датчика надо следить, чтобы он правильно отображался на дисплее. Иначе их следует переставить в соответствии с отображающимися параметрами.
- Сложнее всего устанавливать внутренние датчики: для их монтажа понадобится шиномонтажный станок. Лучше, если установку проведут профессионалы. После монтажа не забудьте проверить правильность установки сосков датчиков. Для этого необходимо накачать колеса. Дополнительные настройки не потребуются, если снятие информации предполагается проводить с дисплея системы (он идет в комплекте). Можно подключить пульт к магнитоле – для этого надо скачать приложение и по инструкции провести обучение, спуская и накачивая по очереди все шины.
Варианты устранения проблемы
Как вариант, владелец машины может приобрести новые датчики на зимнюю резину, которые стоят 3000–4000 руб. за штуку либо переставить «родные» на новые колеса. Потребуется обращение в СТО, снятие шин, чтобы добраться до датчиков. Все это хлопотно и недешево.
Различные марки автомобилей снабжены разным программным обеспечением, поэтому варианты отключения могут варьироваться. Рассмотрим, как доступными способами отключить датчики давления в шинах:
- Например, для BMW серии 3 можно использовать чип JB4 — чип-тюнинг, применяемый для исправления некоторых ошибок в программах электронного блока управления, а также для оптимизации расхода топлива. Требуется войти в настройки, одновременно нажав на клавиши «канал» и «громкость». Нажимая на «громкость», выбирается 4 меню, 6 опция. Далее, нажимая на ту же кнопку, отключаем командный режим. Система TPMS должна отключиться. Для других марок авто применяются свои чипы.
- Попытка удаления ошибки при помощи команды сброса системы контроля TPMS. В любой модели авто, где существует эта система, можно ее обнулить. Расположение кнопки (set, reset и др.) можно посмотреть в техническом руководстве автомобиля. Перед тем, как сбросить систему контроля, необходимо повернуть ключ зажигания в положение «вкл.». Далее, нажать на кнопку обнуления в течение нескольких секунд, до тройного мигания желтого символа на панели. Завести машину на 10–15 мин. для новой калибровки датчиков.
- Еще один вариант — попробовать спустить и снова накачать колеса до рекомендованного производителем значения давления, использовать ручной манометр для проверки.
- Сделать перезагрузку с помощью аккумулятора. В данном случае произойдет перезагрузка всей электроники. На некоторое время отключить минусовую клемму аккумулятора.
Совет: Лучше оставить систему контроля давления в рабочем состоянии, так как она может предотвратить аварию на дороге при быстром проколе шины, когда машина движется на большой скорости.
Возможные неисправности и их признаки
Рассмотрим основные причины, когда система может подавать сигналы о недостаточном давлении:
- после смены колес;
- при смене их взаимного расположения (взаимной перестановке).
Если после таких манипуляций система подает сигналы о разбалансировке давлений, то надо сбросить настройки и вернуться к базовой установке. Контрольный сигнал может гореть и после переустановки базовых настроек. Рассмотрим характерные случаи данных неисправностей:
- Горение контрольной лампы сигнализирует о сильной разности давлений. То есть, показатель давления хотя бы в одном из колес не соответствует настроенным значениям.
- Мигание индикатора означает выход из строя системы. Для избавления от ошибки придется прибегнуть к помощи сервисного центра.
- Горение индикатора во время спортивного вождения, движения по скользкой, грунтовой дороге не считается неисправностью, если при устранении причин, вызывающих ошибку, сигнальный индикатор гаснет.
Каковы ваши действия после сигнала о неудовлетворительном давлении? Прежде всего, надо руководствоваться тем, что система исправна и индикатор свидетельствует о реальных недостатках ходовой части автомобиля. Поэтому следует сразу понизить скорость, не используя резких торможений и стремительного вращения руля. Затем следует остановиться и произвести проверку целостности шин и измерить давление.
Но не следует бездумно доверяться системе проверки давления. Так, если колеса равномерно теряют давление, система не будет подавать аварийный сигнал. Точно так же не сможет она среагировать на слишком быстрое падение давления. Такое случается при резком разрушении колеса.
Кроме того, базовую установку следует обновлять регулярно через каждые 10000 км пробега или один раз в год, чтобы исключить погрешности и ошибки системы.
Как выбрать прибор для измерения давления в шинах
Правильный выбор авто манометра основывается на таких факторах.
- Принцип действия. Механика или электроника – это сложный вопрос по причине наличия достоинств у обоих кандидатов. Стрелочные версии более надежны, работают в любых условиях. Цифровые выходят вперед благодаря точности, однако необходимость менять батарейки скидывает их со счетов.
- Наличие нескольких градаций. Шкалы измерения PSI, BAR, At являются самыми популярными. Однако если выбирается версия с одним обозначением, предпочтительно остановится на «отечественных» атмосферах.
- Присутствие клапана сброса. В автомобильных версиях обязательно.
Учитывая все факторы вопрос определения модели отойдет сам по себе.
Суть изобретения
Электронную систему контроля за давлением в покрышках (Tire Pressure Monitoring System или TRMS) начали разрабатывать в США в середине 90-х годов. Толчком к этому послужило исследование автоэкспертов, которые изучали влияние неисправных шин на безопасность езды. Стало понятно, что большинству водителей попросту лень то и дело измерять давление в колесах. Итогом такой легкомысленности стал постоянный рост числа аварий.
В настоящее время все автомобили американского производства комплектуются системой TRMS. Датчики являются обязательным элементом комплектации. В России эти устройства пока устанавливаются по желанию.
Помимо TRMS существует еще несколько видов устройств. Механические датчики устанавливают на место штатных колпачков. Их достаточно просто вкрутить, чтобы они начали работать. Никаких дополнительных настроек таким приспособлениям не требуется.
В каждом механическом датчике есть поршень, который сообщает водителю о состоянии покрышек. При нормальном давлении (не менее 2 бар) виден зеленый индикатор. Если значение показателя падает, поршень смещается, и автомобилист видит желтый цвет. При критическом падении давления (до 1,2 бар и ниже) появляется красный индикатор.
С внешними электронными датчиками дело обстоит сложнее. Они имеют блок управления, который потребуется присоединить к прикуривателю. После полной зарядки он способен несколько часов работать в автономном режиме. Сначала систему переводят в обучающий режим. После запуска программы каждый датчик должен отобразиться на дисплее. Рекомендуется соблюдать определенный порядок установки: начинают с левого переднего колеса и двигаются по часовой стрелке.
Для монтажа внутренних датчиков потребуется специальный станок, поэтому такая процедура возможна только на профессиональной СТО. После установки накачивают колеса и проверяют каждое устройство. В комплекте к системе обычно идет не только блок с дисплеем, но и пульт дистанционного управления. К датчикам прилагаются стикеры, которые приклеиваются на диски (для информирования работников шиномонтажа).
Виды TPMS
Системы TPMS могут быть реализованы двумя способами. Главным отличием между ними являются типы замера, об особенностях которых подробнее мы поговорим ниже.
Еще наблюдаются конструктивные отличия по способу установки датчиков на колесе, которые могут быть как внутренними, так и внешними.
Первый вариант потребует шиномонтажа для установки.
Второй позволяет накрутить указанные датчики на ниппель, заменив ими защитный колпачок или вентиль.
Стоит отметить, что системы контроля давления в шинах производятся как для легковых, так и для грузовых автомобилей, автобусов и микроавтобусов.
Главным отличием для грузовиков и коммерческого транспорта является то, что установочный комплект может содержать большее количество датчиков, а сами датчики рассчитаны на более тяжелые условия эксплуатации.
ВАЖНО: Недопустимой является установка TPMS на машины с повышенной грузоподъемностью, предназначенных для легкового автомобиля!
Система контроля по ABS
Здесь все просто. Программа сравнивает реальную скорость вращения колеса с эталонной. Расчет производится для каждой шины отдельно. Контрольный блок сравнивает данные, делая соответствующие выводы.
С изменением давления в шине уменьшается радиус колеса. Такое колесо проходит меньший путь за полное вращение. Все эти изменения и фиксирует система через ABS.
Основные плюсы — доступная цена и простота установки. Минус в том, что система может заметить «непорядок» только через некоторое время после начала движения. Для стоящего на месте авто она бесполезна. Также страдает и точность измерения.
Как прописать датчики
После технических работ по закреплению элементов, можно перейти к настраиванию параметров. Пользователь может задать пределы уровня давления в шинах для контроля. Для этого на боковой стороне приемника предусмотрены специальные кнопки. Поскольку нужны они исключительно для настройки, то количество их производители стараются свести к минимуму.
Современный рынок знает случаи, когда ресивер обходится всего одной кнопкой. Чтобы прописать данные, ее надо нажать нужное количество раз. Пример:
- нажатие с удержанием 1–3 секунды (длинное) – включение/выключение;
- пять коротких нажатий – запуск настройки TPMS-системы;
- чтобы задать нижний предел можно использовать кнопки меню (сбоку, обычно подписаны стрелочками вверх/вниз) или опять же кликнуть один раз на основную кнопку;
- зафиксировать норматив – нажать с удержанием.
Вместе с прописанными нормативами давления можно задать способ его измерения (бары, Килопаскали, psi), единицы измерения температуры (по Цельсию или Фаренгейту). В инструкции производитель подробно разъясняет порядок настройки своего приемника, проблем с этим у водителя возникнуть не должно.
