Система запуска двигателя автомобиля: электрический пуск ДВС

Устройство системы запуска двигателя

В систему пуска двигателя входят следующие ключевые элементы:

  • механизмы управления (замок зажигания, дистанционный запуск, система Старт-Стоп);
  • аккумуляторная батарея;
  • стартер;
  • провода определенного сечения.

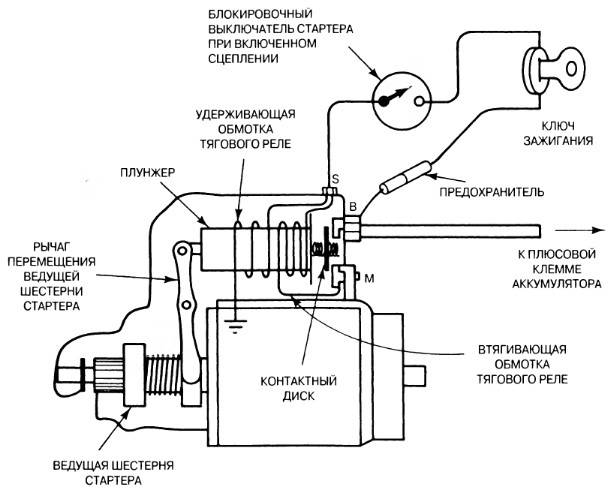

Схема запуска двигателя

Ключевым элементом системы является стартер, который, в свою очередь, питается от аккумуляторной батареи. Это электродвигатель постоянного тока. Он создает крутящий момент, который передается маховику и коленчатому валу.

Как работает запуск двигателя

После поворота ключа в замке зажигания в положение «запуск» замыкается электрическая цепь. Ток по плюсовой цепи от аккумулятора поступает на обмотку тягового реле стартера. Затем по обмотке возбуждения ток проходит к плюсовой щетке, затем по обмотке якоря на минусовую щетку. Так срабатывает тяговое реле. Подвижный сердечник втягивается и замыкает силовые пятаки. При движении сердечника выдвигается вилка, которая толкает приводной механизм (бендикс).

После замыкания силовых пятаков от аккумулятора подается пусковой ток по плюсовому проводу на статор, щетки и ротор (якорь) стартера. Вокруг обмоток возникает магнитное поле, которое приводит в движение якорь. Таким образом электрическая энергия от аккумулятора преобразуется в механическую энергию.

Работа выключенного и включенного стартера

Как уже было сказано, вилка, во время движения втягивающего реле, выталкивает бендикс к венцу маховика. Так происходит зацепление. Якорь вращается и приводит в движение маховик, который передает это движение коленчатому валу. После запуска двигателя маховик раскручивается до больших оборотов. Чтобы не повредить стартер, срабатывает обгонная муфта бендикса. При определенной частоте бендикс вращается независимо от якоря.

После запуска двигателя и отключения зажигания от положения «запуск» бендикс принимает исходное положение, а двигатель работает самостоятельно.

https://youtube.com/watch?v=hPgee35y7c8

Система воздушного пуска двигателя

Система воздушного пуска является еще одним решением, которое позволяет прокручивать коленчатый вал ДВС. Для запуска мотора используется сжатый воздух. При этом такое пневматическое оборудование, как правило, на автомобилях и другой технике не используется, однако пусковые системы данного типа можно встретить на стационарных двигателях внутреннего сгорания.

Если говорить о конструкции, устройство системы воздушного пуска двигателя предполагает наличие следующих элементов:

  • воздушный баллон;
  • электроклапаны;
  • маслоотстойник;
  • обратный клапан;
  • воздухораспределитель;
  • пусковые клапаны;
  • трубопроводы;

Принцип работы системы воздушного запуска ДВС основан на том, что сжатый в воздушном баллоне воздух под давлением подается в коробку-распределитель, далее проходит через фильтры в редуктор и поступает к электропневмоклапану.

Далее необходимо нажать кнопку «пуск», после чего клапан открывается, затем воздух из воздухораспределителя проходит через пусковые клапаны и попадает в цилиндры двигателя, создавая давление и раскручивая коленвал. Когда обороты достигают нужной частоты, двигатель запускается.

Добавим, что такие силовые установки дополнительно оснащены электрической системой пуска от стартера, что позволяет завести агрегат в том случае, если с воздушным пуском, который является основным способом, имеются какие-либо проблемы или произошла поломка.

Мускульная сила человека

Используется при запуске двигателей небольшой мощности. На лодочных моторах и бензопилах дёргают за тросик, намотанный на маховик или пусковой барабан («верёвочный стартёр

»); на мотоциклах используют резкое нажатие ногой на специальный рычаг (кикста́ртер ); на мопедах —вращение педалей велосипедного типа; на автомобилях — проворачивают коленвалпусковой (заводной) рукояткой («кривой стартёр»). Также существует системапружинного стартера , в современных двигателях повсеместно заменённая кикстартерами. Мускульная сила всегда доступна и не зависит от заряда аккумуляторов и т. п. Однако такой метод запуска не очень удобен в эксплуатации; чаще он используется в качестве резервного. На современных автомобилях, как правило, использование «кривого стартёра» вообще не предусматривается. Помимо всего прочего, «кривой стартер» крайне травмоопасен при неправильном использовании.Бывалые водители не рекомендуют охватывать пусковую рукоятку кистью с противопоставленным большим пальцем. Все пальцы должны располагаться по одну сторону рукоятки. Существуют также ручные инерционные стартеры

, при которых ручкой (через повышающий редуктор) раскручивается небольшой маховик, а когда он запасет необходимое количество кинетической энергии, этот маховик через понижающий редуктор соединяется с коленвалом пускаемого двигателя. Такой способ позволяет повысить пусковую мощность и не создавать чрезмерных усилий на пусковой рукоятке. Такие стартеры устанавливались на часть тракторов, некоторые образцы бронетанковой техники, поршневые авиационные двигатели и небольшие судовые дизели, в том числе двигатели спасательных шлюпок.

Долгое время ручной способ был основным для запуска поршневых двигателей самолётов — всем знакомы кадры хроники, когда коленвал авиадвигателя раскручивают, дёргая рукой пропеллер. Данный способ перестал применяться с ростом мощности моторов, поскольку мускульной силы уже просто не хватало, чтобы провернуть вал тяжёлого и мощного двигателя, зачастую ещё и снабжённого редуктором.

Ручные стартеры бывают как съёмные (после запуска отделяются от двигателя, как на бензопилах «Урал» и «Дружба»), так и несъёмные (большинство современных компактных двигателей).

Самостоятельная установка кнопки запуска мотора

Для лучшего понимания вопроса необходимо поверхностно рассмотреть стандартный процесс запуска двигателя на автомобилях, которые с завода оборудованы простым замком зажигания. В таких авто силовые провода от стартера подключены к контактной группе замка зажигания. После поворота ключа в замке контакты замыкаются. Данное решение встречается на старых моделях автомобилей. Дело в том, что через контакты проходит большой ток, что приводит к быстрому перегоранию.

По этой причине более современные версии получили отдельное реле. Задачей такого реле является принятие всей нагрузки на себя и замыкание контактов после поворота ключа в замке зажигания. Способность реле справляться с высокой нагрузкой, а также простота замены данного элемента в случае его выхода последнего из строя позволяет говорить о надежности системы. В результате срок службы контактной группы значительно увеличился.

Для подключения кнопки запуска двигателя необходимо точно определить, какие контакты отвечают за замыкание питания на стартер, что позволяет с кнопки прокрутить коленвал стартером и завести двигатель, а также остановить силовой агрегат путем размыкания контактов. Указанные контакты подключаются к кнопке запуска мотора или другим элементам (зависимо от схемы инсталляции), позволяя полностью обходиться без ключа в замке зажигания.

  1. Для подключения необходимо снять декоративные и защитные элементы на рулевой колонке, чтобы получить доступ к проводке. Конечной целью является разъем, расположенный с тыльной стороны контактной группы замка зажигания. Указанный разъем необходимо отсоединить путем отщелкивания специальных фиксаторов. На машинах без реле понадобится найти в контактной группе силовые провода, которые напрямую подключаются к контактам стартера. Для точной проверки можно включить зажигание в замке при помощи ключа, после чего замкнуть найденные провода (зачастую, это два провода с самым большим сечением). Начало работы стартера после замыкания проводов укажет на то, что контакты выбраны правильно.
  2. Следующим шагом становится подключение самой кнопки «старт-стоп». Для начала необходимо выбрать место установки кнопки на торпедо или в другом подходящем месте, после чего подключить к ней нужные силовые провода из контактной группы замка зажигания. На машинах с реле к кнопке стартера подключаются провода, которые подают напряжение на реле. Для точного определения можно воспользоваться мультиметром, на котором выставляется режим омметра для замеров сопротивления. Сначала тестером проверяются провода от стартера к корпусу авто, в результате чего определяется «минус».

Сигнализация старлайн автозапуск с брелка

Дистанционный автозапуск starline

Прежде чем изучать как производить удаленный автозапуск starline, важно изучить некоторые особенности. Чтобы у вас была возможность с брелка включить автозапуск, важно соблюсти такие условия:

  • Первым делом надо поставить машину на стояночный тормоз.
  • Повернуть ключ в замке зажигания, а после этого извлечь ключ (двигатель при этом должен быть заглушен).
  • Далее следует перевести рычаг коробки в нейтральное положение.
  • Напоследок стоит закрыть плотно все двери, а также багажник и капот.

Только если все вышеописанные условия будут соблюдены, то только в этом случае охранная сигнализация позволит поставить на автозапуск.

Переключение в режим охраны с автозапуском также осуществляется особым образом:

  1. Припаркуйтесь, а затем поставьте автомобиль на ручник.
  2. Селектор КПП переведите на нейтраль.
  3. Кнопку 1 на брелке задержите на 3 секунды, после этого раздастся звонкая мелодия.
  4. Извлеките ключ из замка зажигания.
  5. Выйдите из машины (проверьте плотность закрывания дверей). Если вы все сделали правильно, то сигнализация самостоятельно заглушит мотор, после чего она переведет сигнализацию в режим охраны.

Чтобы выполнить автозавод дистанционно есть 2 способа:

  1. Зажмите кнопку 1 ровно на 3 секунды, а затем до появления сигнала нажмите кнопку 3.
  2. Выберите иконку «старт», а потом разово нажмите кнопку 2.

Если двигатель завелся, то на экране вы увидите обозначение «выхлопные газы». Прогреваться автомобиль будет в течение того времени, которое вы заранее установили в настройках. За 1 минуту до выключения движка на дисплее отобразится код «r01». Если время закончилось, то этот код сменится на «r00».

Автозапуск по будильнику

Первым делом сверьте время бортового компьютера, оно должно быть максимально точным. Чтобы произвести включение автозапуска на сигнализации по будильнику, необходимо выполнить все действия по инструкции:

  1. Для начала включаем опцию на брелоке со значком колокольчика.
  2. Установив необходимое время на будильник, по очереди нажмите клавиши 3 и 1, подтвердите свой выбор на значке циферблата. Если автозапуск настроен правильно, то авто моргнет габаритными огнями.

Когда функция включена, то на дисплее будет меняться картинка колокольчика и циферблата, а также раздастся продолжительная мелодия.

Автозапуск по времени таймеру

Активация этой опции производится следующим образом:

  1. Наведите курсор на песочные часы, затем подтвердите выбор последовательным нажатием кнопок 3 и 1.
  2. Выставьте нужное время, а затем аналогичным способом подтвердите включение функции.

Если вы решите отключить включенный запуск двигателя по таймеру, то сделать это очень просто — два раза быстро нажмите кнопку 2. Прежнее отображение таймера пропадет с дисплея, также брелок известит сигналом об отключении таймера.

Автозапуск по температурным показателям

Эта опция одна из самых полезных, датчики отслеживают температуру окружающей среды, и при достижении нужной температуры происходит запуск двигателя. Активировать опцию можно по этой инструкции:

  1. Переведите курсор на значок «термометр», сделайте короткое нажатие кнопки 1, далее вы увидите вспышку габаритов, звуковой сигнал на брелке. В этот же момент на 5 секунд должна отобразиться текущая температура на улице.
  2. Быстрыми нажатиями на кнопку 1 установите необходимые параметры температуры.
  3. Долгое удерживание кнопки 1 активирует режим автоматического запуска по температуре.

Деактивация опции происходит аналогичным методом, который описан выше, только в нашем случае теперь указатель нужно ставить на иконку «термометра».

Если вы хотите наглядно посмотреть как осуществляется настройка автозапуска в зависимости от температуры на сигнализации старлайн, то посмотрите это видео

Настройка автозапуска по приложению для телефона

Автоматический запуск двигателя с помощью смартфона — это полезная опция, так как у водителя есть возможность запустить мотор из любой точки Земли (если встроен gps-модуль). Если в вашей охранной сигнализации от компании Starline есть GPS-модуль, то произвести запуск можно такими способами:

  1. Отправив СМС-сообщение на сим-карту установленную в брелке.
  2. По звонку.
  3. Отправив команду с помощью специального приложения, которое предварительно надо установить, а затем законнектиться с машиной.

Приложение можно скачать из самых популярных магазинов приложений, оно совершенно бесплатно предоставляется всем. Интерфейс разработчиками был сделан максимально простым и понятным, поэтому в управлении разберется даже ребенок.

Особенности запуска двигателя в зимних условиях

В зимнее время бывает трудно запустить двигатель. Масло густеет, а значит провернуть его труднее. Также часто подводит аккумулятор.

При минусовой температуре внутреннее сопротивление аккумулятора повышается, батарея садится быстрее, также неохотно отдает нужный пусковой ток. Для успешного пуска двигателя зимой АКБ должна быть полностью заряжена и не должна быть замерзшей. Дополнительно нужно следить за контактами на клеммах.

Вот несколько советов, которые помогут запустить двигатель зимой:

  1. Перед включением стартера на холодную включите дальний свет на несколько секунд. Это запустит химические процессы в батарее, так сказать, «разбудит» аккумулятор.
  2. Не крутите стартер больше 10 секунд. Так батарея быстро садится, особенно на морозе.
  3. Выжмите полностью педаль сцепления, чтобы стартеру не нужно было крутить дополнительные шестерни в вязком трансмиссионном масле.
  4. Иногда могут помочь специальные аэрозоли или «стартерные жидкости», которые впрыскивают в воздухозаборник. При исправном состоянии мотор заведется.

Тысячи водителей ежедневно заводят свои моторы и едут по делам. Начало движения возможно благодаря слаженной работе системы запуска двигателя. Зная ее устройство, можно не только запускать двигатель в самых разных условиях, но и подобрать нужные компоненты в соответствии с требованиями именно к вашему автомобилю.

Разновидности системы дистанционного запуска

На сегодняшний день существует два типа удаленного запуска двигателя в автомобиле.

  • Система запуска, регулируемая водителем. Такая схема является наиболее оптимальной и безопасной. Но осуществима она только в том случае, если владелец машины находится на небольшом расстоянии от автомобиля (в пределах 400 метров). Автомобилист сам контролирует запуск мотора с помощью нажатия кнопки на брелке или в приложении на своем смартфоне. Только получив команду от водителя, двигатель начинает свою работу.
  • Запрограммированное включение двигателя в зависимости от ситуации. Если водитель находится далеко (например, автомобиль был оставлен на ночь на платной стоянке, а не во дворе у дома), запуск ДВС можно настроить на определенные условия: запуск в заданное время;
  • при понижении температуры мотора до определенных значений;
  • при снижении уровня заряда аккумулятора и т.д.

Другие способы

Буксировка транспортного средства

Автомобиль (как и мотоцикл) с механической КПП можно завести, буксируя его другим автомобилем (или толкая руками, это называется «завести с толкача»), а также катя его вниз по наклонной дороге при выключенном сцеплении. После достижения определённой скорости сцепление включают. Однако при таком способе есть большая вероятность поломки ходовой части, которая тем выше, чем более низкая передача включена; в руководствах по эксплуатации многих автомобилей есть запрет на такой запуск. Также производители не рекомендуют такой способ запуска для автомобилей, оснащенных каталитическими нейтрализаторами из-за возможности попадания несгоревшего топлива в катализатор с последующим его перегревом и выходом из строя. Автомобиль с автоматической коробкой передач таким способом завести, как правило, невозможно. Гидротрансформатор заполняется гидравлической жидкостью только при работающем двигателе и крутящий момент передаваться с колёс на АКПП не будет.

«В одиночку»

Разновидностью первого способа является ручное раскручивание одного из ведущих колёс автомобиля (например, при помощи намотанного троса), предварительно вывешенного с помощью домкрата при включенной одной из верхних передач, для защиты рук при этом необходимо использовать рукавицы. Главной особенностью способа является возможность запуска двигателя водителем в одиночку. Другое колесо стоит на земле, но на него вращение передаваться не будет благодаря дифференциалу.

«Прикуривание»

При разряде аккумулятора можно подключиться к аккумулятору другого автомобиля (это называется «прикурить»). Делать это рекомендуют с неработающим двигателем другого автомобиля, чтобы его электронная система не вышла из строя. Операция имеет смысл при исправности заводимого двигателя.

Маховик

Для запуска двигателя после кратковременного выключения предлагался маховик-накопитель: раскручиваемый двигателем при движении, он затем позволяет запустить двигатель, не разряжая аккумулятор.

В авиации и других областях нашёл заметное применение инерционный стартёр с предварительной раскруткой маховика от руки через редуктор или от маломощного электро- или пневмодвигателя. Ручной инерционный стартёр позволял запускать силами одного-двух человек двигатели мощностью в несколько сотен л. с. без декомпрессии; в частности, таким стартёром дополнялась система пуска известных немецких танков «Тигр» и «Пантера».

Запуск с авторотации

Запуск авиационного поршневого и газотурбинного двигателей возможен в полёте при авторотации. Набегающий поток раскручивает через воздушный винт или турбину вал двигателя, при этом частота вращения вала увеличивается достаточно для обеспечения запуска. Запуск при авторотации является единственным способом запуска двигателя в полёте при отказе системы запуска.

Генератор

Работающий двигатель приводит в движение ремень, вращающий генератор тока, который вырабатывает электрический ток для всех устройств автомобиля. Следует сказать, что генератор «включается» и начинает вырабатывать ток, только при достижении определенного числа оборотов двигателя (обычно более 1000 оборотов в минуту). Поэтому, если после запуска двигателя сигнальная панель предупреждает, что генератор не работает, попробуйте слегка «газануть», чтобы обороты двигателя превысили отметку в 1000. Если и после этого генератор не включается — следует заглушить двигатель и искать причину неисправности, поскольку езда без генератора выведет из строя аккумулятор.

После запуска двигателя генератор берет на себя основную функцию по снабжению автомобиля электрическим током, а также подзаряжает сам аккумулятор.

На современных автомобилях устанавливается генератор переменного тока, который затем преобразуется в постоянный ток (при помощи регулятора напряжения), который собственно и питает все устройства автомобиля. На некоторых автомобилях на приборной панели имеется вольтметр, который показывает напряжение в электросистеме автомобиля. На работающем двигателе при исправном генераторе величина напряжения должна быть в пределах 13,5..14,5 В. В противном случае электросистема неисправна.

В начало страницы

Система пуска двигателя

Электрическое оборудование двигателя включает в себя аккумуляторную батарею, систему зажигания, стартер и генератор с соответствующей электрической проводкой.

Система пуска двигателя включает в себя аккумуляторную батарею, стартер, замок зажигания и соответствующую электрическую проводку. Все элементы системы пуска двигателя соединены друг с другом электрически.

Стартер представляет собой электродвигатель постоянного тока, состоящий из статорных обмоток возбуждения в полюсами и якоря с щеточно-коллекторным узлом. В одном корпусе с электродвигателем расположен рычаг привода и тяговое реле. Корпус защищает механизмы стартера от попадания грязи и брызг воды.

При повороте ключа зажигания в положение пуска двигателя включается тяговое реле. Якорь тягового реле, втягиваясь в электромагнитную катушку, поворачивает рычаг привода, который вводит шестерню стартера в зацепление с венцом маховика. Одновременно якорь замыкает контакты включения электродвигателя. Происходит прокрутка коленчатого вала двигателя стартером. После пуска двигателя, когда частота вращения шестерни превышает частоту вращения вала стартера, муфта свободного хода разъединяет стартер и вал двигателя и тем самым предохраняет электродвигатель от повреждений.

При отпускании ключа зажигания происходит выключение тягового реле и электродвигателя стартера. Во избежание повышенного износа муфты свободного хода и повреждения электродвигателя от превышения допустимых оборотов вала cледует выключать стартер сразу же после пуска двигателя.

Диагностика неисправностей

Перед демонтажем с двигателя стартера необходимо выполнить следующие проверки:

  • проверка исправности системы пуска двигателя.
  • проверка исправности аккумуляторной батареи.
  • проверка исправности электрической проводки: проверить целостность проводов и надежность электрических соединений батареи, замка зажигания, стартера, включая «массовый» провод. При необходимости очистить контакты и подтянуть крепления проводов.
  • проверка исправности замка зажигания и тягового реле: осмотреть и определить состояние замка и реле.
  • повышенный шум стартера: для нормализации шума стартера при пуске двигателя выполнить следующее:

С помощью таблицы диагностики определить причину повышенного шума.

Устранить обнаруженный дефект. Проверить исправность маховика: отсутствие изгиба, следов сильного износа и т.д. Запустить двигатель и отметить с помощью мела или угля вершины зубьев венца маховика с наибольшим радиальным биением. Выключить двигатель и провернуть коленчатый вал так, чтобы отмеченные зубья венца оказались в зацеплении с шестерней стартера. Отсоединить отрицательный провод батареи.

Проверить зазор между шестерней и зубчатым венцом маховика с помощью проволочного щупа диаметром 0,5 мм, рис. Измерение зазора в зацеплении шестерни с маховиком. Для правильного определения зазора необходимо сцентрировать зуб шестерни между зубьями венца и вставить щуп между вершиной зуба шестерни и впадиной венца. Если зазор менее требуемого, отодвинуть стартер от маховика на необходимое расстояние.

Если зазор намного превышает 0,5 мм и составляет около 1,5 мм, придвинуть стартер к маховику. Повышенный зазор может быть причиной поломки зубьев маховика. Для уменьшения зазора следует отрегулировать толщину прокладок только на наружной опоре стартера. Прокладка толщиной 0,4 мм, расположенная в этом месте, соответствует изменению зазора в зацеплении около 0,3 мм.

При отсутствии стандартных прокладок стартера можно использовать плоские шайбы или другие аналогичные детали. Проверка исправности стартера: если батарея, электрическая проводка и замок зажигания исправны, демонтировать стартер для последующей проверки.

Запрещено включать стартер более, чем на 30 секунд непрерывно. Между включениями стартера необходимо выдерживать паузу не менее 2 минут для его охлаждения. Перегрев стартера из-за продолжительной и непрерывной работы может вывести его из строя. Детали стартера не требуют смазки в процессе эксплуатации, кроме случаев полной разборки стартера.

Варианты и особенности работы автозапуска двигателя

Автоматический прогрев двигателя в отсутствие водителя применялся давно на грузовом автотранспорте, на котором нельзя было допустить замерзания охлаждающих жидкостей. С недавних пор эта идея стала использоваться на легковых автомобилях, при этом она используется не только для подогрева, но и для охлаждения салона. Современная система автозапуска позволяет осуществлять два режима пуска двигателя:

  1. ручной дистанционный режим, осуществляемый нажатием кнопки на брелоке или с помощью мобильного телефона. Данный режим удобен и применим, когда автомашина находится в пределах досягаемости дальности действия пульта (не более 400 м);
  2.  автоматический режим пуска, который можно использовать при большой удалённости автомобиля от места нахождения водителя. Данный режим можно запрограммировать на периодический запуск через определённый интервал времени, чтобы двигатель не застыл на морозе зимой, только на одно определённоё время или на определённое значение температуры окружающей среды.

Видео: Запуск двигателя с брелка, с телефона, через приложение Android/iOS

Когда поступает команда на запуск по сигналу с брелока или от таймера, установленная охранная сигнализация и блокировка отключаются, и происходит проворачивание ротора стартера. При нормальном и успешном запуске мотора происходит мигание жёлтых сигнальных ламп автомобиля или мигание светодиодного индикатора на брелке. Результат успешного запуска двигателя автоматическая система может контролировать по показаниям датчика оборотов, уровню напряжения в бортовой сети или значению давления масла. При срабатывании двигателя стартер отключается. Если двигатель не срабатывает, то автоматическая система производит несколько повторных попыток пуска, последовательно делая интервал прокрутки стартера продолжительнее. «Продвинутые» системы автозапуска могут самостоятельно диагностировать вероятную причину того, что двигатель не заводится.Особо популярным и полезным использованием автоматического режима в зимний период является его программирование на периодический запуск мотора по временным и температурным показателям (например, через каждые 3 часа или при достижении минимальной температуры масла 50 градусов С).

Системы двигателя

Вышеописанное представляет собой БЦ (блок цилиндров) и КШМ (кривошипно-шатунный механизм). Помимо этого современный ДВС состоит и из других вспомогательных систем, которые для удобства восприятия группируют следующим образом:

  1. ГРМ (механизм регулировки фаз газораспределения);
  2. Система смазки;
  3. Система охлаждения;
  4. Система подачи топлива;
  5. Выхлопная система.

ГРМ — газораспределительный механизм

Чтобы в цилиндр поступало нужное количество топлива и воздуха, а продукты сгорания вовремя удалялись из рабочей камеры, в ДВС предусмотрен механизм, называемый газораспределительным. Он отвечает за открытие и закрытие впускных и выпускных клапанов, через которые в цилиндры поступает топливо-воздушная горючая смесь и удаляются выхлопные газы. К деталям ГРМ относятся:

  • Распределительный вал;
  • Впускные и выпускные клапаны с пружинами и направляющими втулками;
  • Детали привода клапанов;
  • Элементы привода ГРМ.

ГРМ приводится в действие от коленчатого вала двигателя автомобиля. С помощью цепи или ремня вращение передается на распределительный вал, который посредством кулачков или коромысел через толкатели нажимает на впускной или выпускной клапан и по очереди открывает и закрывает их.

Система смазки

В любом моторе есть множество трущихся деталей, которые необходимо постоянно смазывать, чтобы уменьшить потери мощности на трение и избежать повышенного износа и заклинивания. Для этого существует система смазки. Попутно с ее помощью решается еще несколько задач: защита деталей двигателя внутреннего сгорания от коррозии, дополнительное охлаждение деталей мотора, а также удаление продуктов износа из мест соприкосновения трущихся частей. Систему смазки двигателя автомобиля образуют:

  • Масляный картер (поддон);
  • Насос подачи масла;
  • Масляный фильтр с редукционным клапаном;
  • Маслопроводы;
  • Масляный щуп (индикатор уровня масла);
  • Указатель давления в системе;
  • Маслоналивная горловина.

Система охлаждения

Во время работы мотора его детали соприкасаются с раскаленными газами, которые образуются при сгорании топливо-воздушной смеси. Чтобы детали двигателя внутреннего сгорания не разрушались из-за чрезмерного расширения при нагреве, их необходимо охлаждать. Охладить мотор автомобиля можно с помощью воздуха или жидкости. Современные моторы имеют, как правило, жидкостную схему охлаждения, которую образуют следующие части:

  • Рубашка охлаждения двигателя;
  • Насос (помпа);
  • Термостат;
  • Радиатор;
  • Вентилятор;
  • Расширительный бачок.

Система подачи топлива

Система питания для двигателей внутреннего сгорания с воспламенением от искры и от сжатия отличаются друг от друга, хотя и имеют ряд общих элементов. Общими являются:

  • Топливный бак;
  • Датчик уровня топлива;
  • Фильтры очистки топлива — грубой и тонкой;
  • Топливные трубопроводы;
  • Впускной коллектор;
  • Воздушные патрубки;
  • Воздушный фильтр.

В обеих системах имеются топливные насосы, топливные рампы, форсунки подачи топлива, сам принцип подачи одинаков: топливо из бака с помощью насоса через фильтры подается в топливную рампу, из которой попадает в форсунки. Но если в большинстве бензиновых двигателей внутреннего сгорания форсунки подают его во впускной коллектор мотора автомобиля, то в дизельных оно подается непосредственно в цилиндр, и уже там смешивается с воздухом.

Выхлопная система

Система выхлопа предназначена для отвода отработанных газов из цилиндров двигателя автомобиля. Основные детали, ее составляющие:

  • Выпускной коллектор;
  • Приемная труба глушителя;
  • Резонатор;
  • Глушитель;
  • Выхлопная труба.

В современных двигателях внутреннего сгорания выхлопная конструкция дополнена устройствами нейтрализации вредных выбросов. Она состоит из каталитического нейтрализатора и датчиков, сообщающихся с блоком управления двигателем. Выхлопные газы из выпускного коллектора через приемную трубу попадают в каталитический нейтрализатор, затем через резонатор в глушитель. Далее через выхлопную трубу они выбрасываются в атмосферу.
