Технические способы разблокирования запуска двигателя
p, blockquote 21,1,0,0,0 —>
Систему запуска двигателя в автомобиле сигнализации блокируют:
p, blockquote 22,0,0,0,0 —>
- по CAN-шине комплексным программированием режимов;
- по стартеру (реле-прерыватель цепи втягивающего реле стартера);
- по цепи насоса подкачки топлива;
- по цепям питания форсунок, инжекторов.
Есть более изощренные блокировки: по концевому переключателю режимов АКПП, цепям питания и связи иммобилайзера, в разрыв цепей блока управления двигателя. Такие блокировки производится либо по индивидуальному заказу, либо при самостоятельной установке. Плохо, что в большинстве случаев, они забываются, разблокировать их тогда крайне сложно.
p, blockquote 23,0,0,0,0 —>
В любом варианте, начинать работы необходимо с получения доступа к головному блоку автомобильной сигнализации. Он обычно расположен под приборной панелью, за блоком предохранителей и реле, слева от педалей в нижнем левом углу салона, за обшивкой. Место обычно выбрано крайне неудобное для работы.
p, blockquote 24,0,0,0,0 —>
Возле головного блока должны «висеть» дополнительные предохранители и реле. Начинать следует с их проверки. Иногда необходимо приложить немало усилий, чтобы добраться до них. Необходимо трезво оценить свои возможности. Перед глазами может возникнуть приблизительно такая картина.
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
Необходимо отделить все штатные провода от сигнализации, по возможности, извлечь ее поближе.
p, blockquote 27,0,0,0,0 —>
p, blockquote 28,0,0,0,0 —>
Необходимо проверить места соединений проводки сигнализации со штатной электропроводкой автомобиля. Если соединения некачественные, возможно, нарушен контакт.
p, blockquote 29,0,0,0,0 —>
p, blockquote 30,0,0,0,0 —>
По качеству изоляции мест соединений можно судить о качестве монтажа сигнализации. Опытные установщики места соединений проводов помещают в термоусадочные кембрики (более механически надежно, в них не проникает влага).
p, blockquote 31,0,0,0,0 —>
Если установлена сигнализация, работающая по CAN-шине, при отсоединении этой шины, блокировка может сняться автоматически. Следует проверить этот вариант. Для этого необходимо от головного блока сигнализации отсоединить все контакты.
p, blockquote 32,0,0,1,0 —> adsp-pro-2 —>
Если и данный вариант не проходит, необходимо искать все реле, которые обслуживает сигнализация. Они могут «висеть» рядом с блоком сигнализации либо быть пристегнуты пластмассовым хомутом. Если сигнализация установлена некачественно, реле может выглядеть как-то так.
p, blockquote 33,0,0,0,0 —>
p, blockquote 34,0,0,0,0 —>
Для того, чтобы восстановить блокировки, можно замкнуть блокирующие контакты реле самостоятельно. Для этого необходимо воспользоваться схемой реле, размещенной на ее корпусе. Можно эту операцию провести без схемы, если под рукой есть мультиметр.
p, blockquote 35,0,0,0,0 —>
В самом крайнем случае, можно вскрыть с помощью отвертки или ножа пластмассовую крышку реле (там есть защелки). Затем следует пальцем надавить на якорь реле, замкнув контакты принудительно. Перед этим, конечно, следует проверить, срабатывает ли реле в момент включения зажигания или старта. Если срабатывает, вскрытие будет бесполезным.
p, blockquote 36,0,0,0,0 —>
Если в автомобиле установлена сигнализация с автозапуском, возможной причиной отказа запуска может быть неисправность обходчика иммобилайзера. Электрическая схема его включения может быть организована последовательным методом.
p, blockquote 37,0,0,0,0 —>
p, blockquote 38,0,0,0,0 —>
В таком случае обрыв проводов, ведущих к ней, может привести к блокированию запуска штатным иммобилайзером. Территориально обходчик расположен обычно под рулевой колонкой, или спрятан за блоком реле и предохранителей. Необходимо его найти и прозвонить проводку. В том случае, если используется бесключевой обходчик, может произойти программный сбой устройства. Тогда необходимо временно отключить функцию автозапуска на сигнализации.
p, blockquote 39,0,0,0,0 —> adsp-pro-3 —>
Что делать, если сигнализация не реагирует на брелок
Срабатывание сигнализации сопровождается громким звуком, который необходимо как можно быстрее отключить. Если открыть дверь ключом, звук не пропадет, но есть два действенных способа как отключить сигнализацию в таком случае:
Использовать функцию аварийного отключения. Каждая сигнализация обладает секретным кодом, который необходимо ввести для аварийного отключения. Код водитель должен запомнить в момент установки сигнализации. Чтобы его ввести, необходимо найти в салоне кнопку Valet от сигнализации, которая отвечает за настройку системы, соединение с брелоком и другие функции. Чаще всего кнопка располагается в салоне около блока предохранителей, но если ее там нет, можно поискать под рулем, осмотреть заглушки, торпеду и другие места в салоне. Когда кнопка будет найдена, нужно ввести секретный код. Он может состоять просто из комбинации быстрых и продолжительных нажатий на кнопку, а может требовать использование других команд, например, включения-отключения двигателя, движения рычага коробки передач и так далее.
Блокировка бензонасоса
ГлавнаяКаталог услугЗащита автомобиля от угонаПовышение взломостойкости…
Всем, наверное, хорошо известно, что блокировки запуска двигателя для их максиимальной эффективности следует делать в труднодоступных местах. В противном случае, что бы Вы ни установили, как бы это ни называлось и сколько бы ни стоило, при попытке угона никоим образом не сможет противостоять действиям злоумышленников. И деактивация незащищенных блокировок, как бы они ни были спрятаны, займет не более 5 минут. Собственно, их и искать то никто не будет, а просто «обойдут» при помощи «паука», или иного подобного устройства.
Так что единственным удачным местом для установки блокировок является моторный отсек. Ибо при условии установки дополнительных запорных механизмов, моторный отсек можно превратить в сейф. Но, учитывая современные тенденции жизни, где угоны превратились в норму жизни, одим капотом лучше не ограничиваться.
Что же можно заблокировать еще?! Блокировка бензонасоса, которую «проповедуют» практически все дилерские и иные установочные центры, в обычном своём варианте исполнения — штука абсолютно безполезная. Дело в том, что при включении зажигания (или имитации включения зажигания — вариант при угоне), бензонасос отрабатывает пару секунд тест-режим, накачивая бензин в топливную рампу. Этих пары секунд его работы достаточно для определения профессионалом, состояния данной цепи. Если питание бензонасоса блокировано (или неисправно), звука отрабатывания нет. Соответственно, при угоне, злоумышленникам сразу становится ясно, что цепь питания бензонасоса где-то блокирована охранной (или противоугонной) системой.
Блокировку(и), как уже рассказывалось выше, при угонах никто не ищет, а просто подают нужное питание на конечные потребители. То же самое и в случае с бензонасосом. Достаточно просто продублировать «плюс» (например, от габарита заднего фонаря) и подключить его параллельно основному (где-то заблокированному) проводу перед непосредственным входом в бензобак. Вход этот, как правило, находится под задним сидением и представляет из себя технологический лючок, прикрученный на три винта. Вот под это самый лючек, злоумышленники питание и подают.
Казалось бы, ничего с этим сделать невозможно, и «блокировку» бензонасоса можно записать в «глупые» решения. Но нет — есть недорогое, но вполне действенное решение, которое способно реально усложнить задачу угонщикам. Как и все гениальное, данная разработка проста до безобразия! Вот ее суть:
Реле блокировки (для максимальной эффективности реле блокировки должно быть цифрового принципа действия с управлением по штатной проводке, либо по радиоканалу), устанавливается под технологический лючок-заглушку, а сам лючок помимо штатных винтов крепления сажается на «срывные» болты. Для этой цели, в кузов ввальцовываются стальные резьбовые муфты. И уже в них, через специальную защитную от захвата шайбу (наподобие колесной «секретки») через лючок закручиваются срывные болты.
Высверлить или выломать, конечно, потратив определенное количество времени, можно. Но вот, как показывает практика, у угонщиков не всегда есть на это время. Ну и для законченных скептиков хочется отметить, что бензонасос у «японцев» собственно не ломается и «лазать» под лючок, скорее всего не придется никогда. Ну а если и придется, то в условиях сервиса за час работы, можно будет все аккуратно демонтировать.
Хочется отметить, что по данной разработке открыта далеко не вся информация и помимо крепления лючка, в ташем центре разработана и дополнительная силовая защита. Но это уже не для Интернета.
| СТОИМОСТЬ УСТАНОВКИ | 4 500 руб. |
Ознакомиться с фотоотчетом по переносу блока штатного иммобилайзера, а так же задать любые вопросы нашим тех. специалистам, или принять участие в обсуждении темы, Вы можете на нашем форуме.
Оставить комментарий
Сигнализация блокирует бензонасос как отключить
Блокировка запуска двигателя является функцией, которая находится в списке доступных опций практически любого противоугонного комплекса. В этом случае в системе присутствует иммобилайзер, который опознает владельца по специальной метке и позволяет завести мотор. Блокировать запуск двигателя также могут обычные автомобильные сигнализации, имеющие в своем арсенале подобную функцию. По заверениям специалистов, которые работают с автомобильным электрооборудованием, более половины всех случаев неожиданных отказов двигателя заводиться напрямую связаны с неисправностями автосигнализации. Отметим, что сложность реализации блокировок в этом случае заметно проще по сравнению с комплексными противоугонными решениями. Это существенно повышает шансы снять блокировку запуска двигателя самостоятельно в случае поломки или сбоя. Далее мы рассмотрим, что делать водителю, если сигнализация блокирует запуск двигателя.
Читайте в этой статье
Блокировка двигателя автосигнализацией
При наличии установленных противоугонных систем за блокировку запуска мотора отвечает электрооборудование. Иммобилайзеры или автомобильные сигнализации могут оказаться неисправными и давать постоянные или единичные сбои в процессе работы.
Необходимо добавить, что степень серьезности проблемы будет зависеть не от конкретной модели или марки авто, а от сложности установленного защитного противоугонного комплекса.
Случайная активация функции блокировки двигателя
Первым делом внимательно изучите отображаемые пиктограммы на брелке сигнализации. Частой причиной блокировки является случайная активация дополнительных функций. Также необходимо проследить за показаниями контрольной лампочки СИД (при наличии) в салоне автомобиля, которая служит световым индикатором состояния сигнализации. Мигания лампы-светодиода в большинстве случаев указывают на то, что в меню активирована противоугонная функция иммобилайзера.
Если после поворота ключа в замке и включения зажигания наблюдаются частые моргания сигнальной лампы (на примере автосигнализации StarLine) перед запуском двигателя, а на самом брелке отображается пиктограмма с надписью «иммо»:
- одним из способов решения проблемы будет вынуть ключ из замка, после чего достаточно нажать на кнопку открытия центрального замка дверей на брелке.
- также можно выйти из автомобиля, поставить сигнализацию в режим охраны, затем снять с охраны и далее заводить двигатель.
Обход штатного иммобилайзера Renault Logan автосигнализацией по LIN
Подключения для деактивации штатного иммобилайзера во время автозапуска производим в черном разъеме блока BCM.
В этом же разъеме находится провод управления светодиодом состояния иммобилайзера на приборной панели – пин №32. При реализации запуска двигателя с помощью бесключевого алгоритма необходимо этот провод разрывать с помощью реле. Управление реле осуществляется дополнительным каналом. Канал включаем на время включения зажигания (с помощью таблицы таймерных каналов).
DATA (LIN) — pin 36, СИД штатного иммо — pin 32
СИД — лиловый, DATA LIN — белый
Отключение блокировок при помощи сервисной кнопки в салоне
В том случае, если признаки непреднамеренной активации блокировок запуска двигателя отсутствуют, можно попытаться разблокировать двигатель при помощи сервисного режима. Такой режим имеет название Valet и служит для перевода системы в сервисный режим. Для активации необходимо вставить ключ в замок зажигания, включить зажигание и далее выключить его.
После этого нужно удерживать кнопку включения сервисного режима около 10-20 сек. Результатом станет уведомление при помощи специального короткого сигнала, после чего сигнальная лампа (световой индикатор, СИД) будет гореть постоянно. Данный способ означает отключение всех функций охраны, что также может означать снятие блокировок с двигателя. Добавим, что после устранения проблемы необходимо снова активировать охранные функции сигнализации.
Способы снять авто с охраны
Перед тем, как приступать к снятию блокировки двигателя необходимо установить, чем именно вызван отказ. Электроника сервисными сообщениями или некорректной работой может оповестить водителя о сбоях:
Что такое реле бензонасоса, его значение
Внешне и внутренне реле топливного бензонасоса аналогичное, как стандартные электромеханические расцепители, поскольку это максимально схожая, а иногда такая же деталь, как у бытовых приборов, иного электрооборудования. Это небольшая квадратная, прямоугольная (стороны в 2–3 см) пластиковая коробочка с 4 (наиболее распространенный вариант), 5 плоскими контактами, напоминающими вилку кабеля к розетке американского стандарта. Реже бывает иное количество выводов (6, 9 и так далее) и другая их форма (круглая).
Данный элемент смыкает/расцепляет контакты питания топливной помпы. Расширенное техническое название — электромагнитный (ЭМ) выключатель. Топливный насос обозначается сокращениями ТН, БН, ЭБН (электробензонасос).
Блокировка двигателя автосигнализацией
При наличии установленных противоугонных систем за блокировку запуска мотора отвечает электрооборудование. Иммобилайзеры или автомобильные сигнализации могут оказаться неисправными и давать постоянные или единичные сбои в процессе работы.
Необходимо добавить, что степень серьезности проблемы будет зависеть не от конкретной модели или марки авто, а от сложности установленного защитного противоугонного комплекса.
Основным признаком проблем с сигнализацией является то, что исправный двигатель не заводится или сразу глохнет после запуска. Мотор может не реагировать на запуск с брелка, а также не заводиться при помощи ключа. Это означает, что система произвела частичную или полную блокировку.
Случайная активация функции блокировки двигателя
Первым делом внимательно изучите отображаемые пиктограммы на брелке сигнализации. Частой причиной блокировки является случайная активация дополнительных функций. Также необходимо проследить за показаниями контрольной лампочки СИД (при наличии) в салоне автомобиля, которая служит световым индикатором состояния сигнализации. Мигания лампы-светодиода в большинстве случаев указывают на то, что в меню активирована противоугонная функция иммобилайзера.
Если после поворота ключа в замке и включения зажигания наблюдаются частые моргания сигнальной лампы (на примере автосигнализации StarLine) перед запуском двигателя, а на самом брелке отображается пиктограмма с надписью «иммо»:
- одним из способов решения проблемы будет вынуть ключ из замка, после чего достаточно нажать на кнопку открытия центрального замка дверей на брелке.
- также можно выйти из автомобиля, поставить сигнализацию в режим охраны, затем снять с охраны и далее заводить двигатель.
Другими словами, необходимо удостовериться в том, что сигнализация работает в штатном и привычном для владельца режиме. До 30% случаев блокировки запуска двигателя сигнализацией происходят по причине случайного изменения программных настроек. Задачей водителя становится отключение всех лишних функций в настройках.
На примере сигнализации StarLine обратим внимание, что в данной системе имеется опция «двухэтапного» снятия блокировок. Активация функции может произойти случайно, на экране брелка будет светиться отдельная пиктограмма
Для отключения на брелке необходимо удерживать нажатой кнопку 3. Брелок издаст два пика, после чего кнопка 3 единоразово нажимается снова. Затем на несколько секунд зажимается кнопка 1, далее производится снятие охранных функций;
Что делать, если не удаётся запустить двигатель
Проблема может возникнуть в двух случаях, это неполадки с ключом или неисправности иммобилайзера. Не будем рассматривать случай утери или поломки ключа, он имеется, но разблокировки системы не происходит. Если имеется второй экземпляр, то можно попробовать осуществить запуск с его помощью. Если это удалось, значит, проблемы создаются неисправным ключом зажигания. В связи с этим, если авто приобретено только с одним экземпляром, или один утерян, лучше всего заранее позаботиться об изготовлении его дубликата (или другой вариант — сделать обходчик иммобилайзера).Сегодня это сделать просто, существует много мастерских, которые за умеренную плату в вашем присутствии быстро смогут изготовить чипованное изделие для вашего автомобиля. Но что же делать, если и второй экземпляр не запустил двигатель автомобиля, то есть не происходит разблокировка систем? Давайте попробуем разобраться и с этой проблемой.Иногда случаются сбои программного обеспечения этого устройства, это потребует его перепрограммирование, или как ещё называют специалисты, перепрошивка этого блока. Суть этой процедуры заключается в совмещении нового прибора со штатным блоком управления. Чтобы осуществить эту процедуру, нужно осуществить доступ к этим программам. Это можно сделать при помощи ПИН-кода, его выдают владельцам при покупке машины на отдельной карточке.
Но следует учесть, что пароль можно приобрести только один раз, иначе придётся заказывать новый блок для своей машины. Иногда приходится отключать этот блок, чтобы иметь возможность продолжить эксплуатацию машины. Эту операцию выполнить самостоятельно возможно только при умении работать с системой электрооборудования автомобиля, иначе можно только навредить своему авто. Также следует учесть, что после этого значительно снизиться защищённость машины.Проблемы могут возникнуть при нарушении контактов приёмной антенны иммобилайзера. Её обычно устанавливают вокруг замка зажигания машины. Контакт можно восстановить, иногда бывает достаточно пошевелить разъём подключения, а если произошло окисление, нужно от него избавиться. Хорошо помогает в таких случаях жидкость WD-40.Иногда для решения такой проблемы приходится устанавливать обходчик иммобилайзера. Этот узел можно приобрести в торговых сетях или изготовить самостоятельно, но обязательно нужен чип или чипованный прибор, а также опыт ремонта электрооборудования.Это далеко не полный перечень всех возможных неисправностей и их устранения. В этой статье мы постарались доступными словами обрисовать ситуацию и подсказать, что делать, если иммобилайзер не видит ключ или не даёт завести машину. Если их применение не принесло успеха и автомобиль по-прежнему не запускается, придётся обращаться к специалистам.
Сигнализация блокирует бензонасос что делать
| ← Предыдущая страница | Страница 2 | Следующая страница → |
А они — алгоритмы эти — бывают пассивными и активными. Все как и у известных «меньшинств» – вроде реле и реле – а гляди-ка – может быть «пассивным», а может – и «активным». От алгоритма зависит (типа, от среды обитания, от воспитания – кто кем и каким станет. Активный алгоритм блокирования – наиболее уязвим, потому что блокирующее реле при таком алгоритме в обесточенном состоянии разрешает запуск двигателя. Этот вид блокировки по другому называют «нормально-замкнутым», или просто НЗ – по типу контактов блокирующего реле в режиме «Охрана». Типичную схему реализации НЗ блокировки двигателя иллюстрирует представленный на рис.2 фрагмент схемы подключения стандартной тайваньской сигнализации – в основном НЗ блокировку любят использовать производители, у которых с рождения узкие глазищи.
В режиме «Снято с охраны» на выводе блокировки, а значит, и на обмотке реле, нет напряжения, и реле своими НЗ контактами (контакты 87а и 30) разрешает запуск двигателя. Точнее сказать – не препятствует этому. В состоянии «Охрана» на этом проводе присутствует потенциал массы, и при попытке запустить двигатель на втором конце обмотки появится плюс от замка зажигания, реле переключится, запретив, таким образом, работу стартера, в этом примере.
Для нейтрализации активной блокировки, очевидно, достаточно просто любым способом обесточить модуль сигнализации. Например, вытащив все разъемы из модуля, или просто оборвав провода, а часто бывает достаточно вытащить предохранители системы из держателей. И все – завести двигатель ничего не помешает. В этом – главная причина – за что я на дух не переношу блокировки НЗ контактами реле.
При пассивном алгоритме блокирующее реле запрещает работу двигателя в обесточенном состоянии, контакты такого реле нормально разомкнуты (блокировка поэтому называется НР).
Это означает, что для снятия блокировки необходимо подать на реле напряжение, оно переключится, и двигатель можно будет заводить.

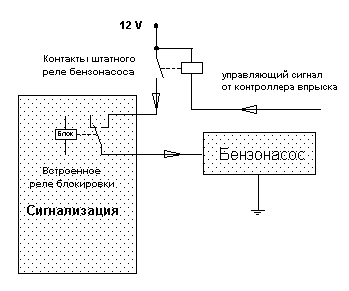

На рис. 3 приведен пример стандартного блокирования сигнализацией бензонасоса инжекторного двигателя.
