Схемы и точки подключения сигнализаций к автомобилям

Места установки узлов и устройств автомобильной сигнализации

Местом установки центрального блока 1 обычно выбирается место под приборной панелью, в центральной консоли либо под бардачком.

Почему выбраны именно эти места:

• установка головного блока в салоне авто вносит дополнительную меру защиты;
• в данном месте блок более защищен от попадания влаги;
• под рулем обычно находится распределительный блок с предохранителями и реле (если он находится за бардачком, как в некоторых моделях авто, рациональнее его разместить именно там);
• торпедо является центральным местом автомобиля, от которого совокупность всех проводников будет иметь наименьшую длину.

У такого месторасположения есть один главный минус: о нем знают все.

С этой точки зрения лучше расположить головной блок на центральной консоли. Там также меньшая вероятность попадания дождевой воды, которая может проникнуть в салон вдоль сливов боковых стоек. Это утверждение действительно при отсутствии в автомобиле люка.

Модуль радиопередатчика (позиция 2) устанавливается по следующим принципам:

• максимальная высота в салоне;
• отсутствие близких затеняющих металлических конструкций, в том числе, и зеркала заднего вида;
• максимальная удаленность от других электронных средств (радар-детектор, активная антенна магнитолы, др.)

Индикатор режимов работы автомобильной сигнализации 3 обычно устанавливают в зоне общей видимости на расстоянии, которое позволяют проводники соединения сигнализации, идущие в комплекте.

Но такой способ установки позволяет без труда определить, где приблизительно установлен головной блок сигнализации. Лучше удлинить штатный провод к индикаторному светодиоду (это сделать несложно), и ввести в заблуждение злоумышленников.

Немаловажно хорошо запрятать сирену 4. Если сирена находится прямо под капотом, ее можно без труда отключить за короткое время с помощью бокорезов

Если ее запрятать куда-нибудь за бампер или другое непролазное место, это создаст дополнительные трудности при угоне.

Датчик температуры двигателя 5, который устанавливается на многие автомобильные сигнализации, крепится вблизи термостата, лучше стационарным способом (не с помощью хомутов).

Необходимость сигнализации и выбор модели

Сегодня на улицах мегаполисов с каждым днем увеличивается количество автомобилей, а личные гаражи есть далеко не у всех. По этой причине большая часть населения оставляет автомобили на платной парковке, но что делать, если ее нет неподалеку от дома? В такой ситуации лучшим решением будет установка надежной охранной системы, которая позволит оставить автомобиль на ночь, обеспечив его безопасность. Монтаж сигнализации Лада желательно осуществить сразу же после приобретения автомобиля. Это можно сделать в ближайшем автосервисе за определенную плату или подключить систему самостоятельно.

Перед установкой необходимо подобрать подходящую охранную систему. Сегодня рынок предлагает широкий ассортимент различных сигнализаций для транспортных средств. В большинстве случаев они различаются лишь набором функций. При этом стоит учитывать, что более дешевые устройства не смогут обеспечить достаточную надежность.

Схема подключения замка

На отечественный автомобиль бюджетного сегмента рекомендуется брать сигнализационную систему StarLine, поскольку она отличается высокой надежностью и доступной ценой. Кроме того, ее достаточно просто установить своими руками. Покупая устройство, необходимо дополнительно приобрести следующее оснащение:

• 3 концевика для дверей (в комплекте системы предусмотрен только 1 для двери водителя);
• 3 разъема для концевиков;
• специальная проводка длиной 11 м;
• колокольное устройство Alfa на 12V.

Как проверить, работает или нет?

• открывайте и закрывайте замки дверей;
• снимайте и ставьте на охрану;
• дистанционно запускайте автомобиль;
• проверьте работу сенсора удара, похлопывая по кузову автомобиля;
• проверьте датчик наклона, аккуратно поднимая автомобиль на домкрате при включённом режиме охраны;
• датчик движения можно проверить, находясь вплотную к автомобилю некоторое время при активной охране;
• убедитесь, что во время тревоги работает сирена и мигают поворотники;
• проверьте работу доп функций, которые могут быть у вашей системы (турботаймер, режим тревоги, режим поиска, сервисный режим и так далее).

Далее совершите пробную поездку. Во время нее хорошо «протрясите» автомобиль, совершайте крутые виражи (убедившись в безопасности маневра). После поездки еще раз протестируйте системы. Тем самым вы проверите надежность крепления элементов и соединений.

Если все функции работают – то вы выполнили работу качественно. А если что-то перестало работать – поочередно просматривайте все элементы на предмет ненадежного крепления или плохого контакта проводов, вохможно придется что то заменить.

Установка автозапуска

Также нужно подключить, настроить и проверить автозапуск, который блокирует систему в случае несанкционированного доступа:

• Автозапуск подключается и проверяется только после монтажа всех проводов и систем.
• Проверьте работу мотора. Если у вас автоматическая коробка передач, установите рычаг в положение «парковка», удаленно заведите мотор и активируйте тормоз – если вы все сделали правильно, то двигатель должен сразу же заглохнуть. Если у вас ручная коробка передач, установите рычаг в нейтральное положение, запустите мотор удаленно, а потом снимите автомобиль с ручного тормоза – если вы все сделали правильно, то двигатель должен сразу же заглохнуть.
• Также следует проверить работу мотора при открытии багажника. Для этого откройте капот, установите коробку передач в положение «парковка», а потом удаленно запустите двигатель – при правильном монтаже и настройке двигатель должен сразу же заглохнуть.

Точки блокировки запуска двигателя

Выбор точек блокировки запуска двигателя напрямую влияет на степень охранной защиты. Для блокирования обычно выбирают такие точки, которые не вызывают накопление ошибок в системе управления двигателем. Например, можно блокировать сигнал датчика коленвала, но в таком случае записывается ошибка датчика коленвала.

Наиболее стандартные решения:

• блокирование работы стартера (универсальный метод, но легко обходится простым подключением в подкапотном пространстве, даже непрофессионалом);
• установка реле прерывателя в цепи топливного насоса низкого давления (преимущественно, в бензиновых авто), форсунок;
• отключение по цепям питания блока управления двигателя (более изощренный метод);
• блокирование цепей иммобилайзера (самый надежный, но опасный метод на предмет возможных сбоев в его работе);
• блокирование цепей питания и концевого выключателя АКПП.

Типовая схема блокирования изображена на рисунке:

К цепям бензонасоса легче обеспечить доступ после реле бензонасоса. Оно присутствует на большинстве автомобилей. К общему (плюсовому) проводу форсунок проще обеспечить доступ непосредственно возле топливной рампы, можно сделать прерывание в районе главного реле. Оно обычно расположено в блоке предохранителей подкапотного пространства.

Иммобилайзер автомобилей обычно расположен в районе центральной консоли, но такую блокировку для автомобилей после 2000-х годов выпуска лучше не производить.

Очень простой, но надежный и универсальный метод, — блокирование работы кнопки фиксации парковочного режима АКПП. Она расположена непосредственно в районе акселератора АКПП.

Схема центрального замка ВАЗ 2114

Чтобы выполнить подключение автосигнализации к центральному замку на ВАЗ 2114, нужно знать схему самого ЦЗ. Это позволит понять, что и к чему следует подсоединить. Ниже представлена стандартная схема замка.

Модуль управления расположен под приборной панелью автомобиля с левой стороны. В его разъёме находятся шесть проводов. Если белый провод присоединён к клемме 7, то он отвечает за отпирание дверей. Но в некоторых автомобилях клеммы 5 и 7 могут не задействоваться. В таком случае эту функцию несёт коричневый провод, подключённый к клемме 8. За запирание всегда отвечают клеммы 5 и 6. Собираясь устанавливать сигналку, нужно удостовериться в том, что в водительской двери находится именно 5-ти проводной актуатор, типичный для данной модели ВАЗ. В некоторых машинах вместо него может стоять тумблёр. В таком случае потребуется установка актуатора.

Актуатор центрального замка

Сделать это своими руками без познаний в автоэлектрике сложно. Поэтому при их отсутствии лучше обратиться в автосервис.

Схема центрального замка ВАЗ 2114

Чтобы выполнить подключение автосигнализации к центральному замку на ВАЗ 2114, нужно знать схему самого ЦЗ. Это позволит понять, что и к чему следует подсоединить. Ниже представлена стандартная схема замка.
Модуль управления расположен под приборной панелью автомобиля с левой стороны. В его разъёме находятся шесть проводов. Если белый провод присоединён к клемме 7, то он отвечает за отпирание дверей. Но в некоторых автомобилях клеммы 5 и 7 могут не задействоваться. В таком случае эту функцию несёт коричневый провод, подключённый к клемме 8. За запирание всегда отвечают клеммы 5 и 6.

Собираясь устанавливать сигналку, нужно удостовериться в том, что в водительской двери находится именно 5-ти проводной актуатор, типичный для данной модели ВАЗ. В некоторых машинах вместо него может стоять тумблёр. В таком случае потребуется установка актуатора.

Актуатор центрального замка

Сделать это своими руками без познаний в автоэлектрике сложно. Поэтому при их отсутствии лучше обратиться в автосервис.

Распиновка

Для подключения всех компонентов к микропроцессорному модулю противоугонной установки надо учитывать распиновку устройства:

1. Проводник черного цвета — это масса либо заземление. Его нужно соединить с кузовом автомобиля. Можно выбрать один из болтов, зафиксированных на корпусе транспортного средства.
2. Короткая петля кабеля, выполненная в черном цвете — трансмиссия. Если машина оборудована автоматической КПП, то этот элемент трогать не нужно. Когда в автомобиле установлена МКПП, петлю надо разрезать.
3. Контакты черно-зеленого и желто-зеленого цвета необходимы для соединения со световыми индикаторами поворотных огней.
4. Проводник серого цвета предназначен для подключения сирены.
5. Черно-синий контакт используется для соединения с концевыми выключателями на дверях авто.
6. Серо-оранжевый проводник предназначен для соединения с концевиком, установленным на капоте. К этому контакту допускается подключение температурного контроллера силового агрегата.
7. Проводник бело-оранжевого цвета используется для соединения с концевым переключателем, установленным на двери багажного отсека.
8. Розовый контакт на микропроцессорном модуле необходим для подключения к отрицательному выводу обходчика блокиратора ДВС. Если машина не оборудована иммобилайзером, то этот элемент трогать не нужно.
9. Черно-серый контакт представляет собой линию по контролю сигналов генераторного устройства. Его подключение необходимо, если в автомобиле будет реализована опция дистанционного пуска двигателя.
10. Сиренево-оранжевый кабель соединяется с рычагом стояночного тормоза. Этот контакт также надо подключить при использовании опции автозапуска силового агрегата.

Распиновка шестиконтактного разъема

Особенности распиновки шестиконтактного разъема рассмотрены на примере модели Старлайн А91:

1. Проводник красного цвета представляет собой положительный 12-вольтный контакт. Может иметь розовый оттенок для соединения с центральным замком авто.
2. Желтый контакт (IGN1) используется для поддержания системы зажигания. Реализуется в авто с автозапуском ДВС.
3. Синий контакт при подключении трогать не нужно, он не используется.
4. Толстый желто-черный проводник идет на стартерный узел. Для его подключения необходимо разрезать кабель красного цвета выключателя зажигания.
5. Тонкий проводник желто-черного цвета идет непосредственно на замок. Для соединения нужно разрезать красный кабель.
6. Зеленый контакт трогать не надо, он не используется.

Особенности распиновки выключателя зажигания

Подключение:

• контакт голубого цвета представляет собой положительный двенадцативольтный выход микрика контроллера устанавливающегося ключа;
• черный проводник — когда двери не заперты, в системе образуется отрицательный сигнал;
• контакт красного цвета — положительный двенадцативольтный выход для подключения к стартерному устройству;
• выход черно-синего цвета — 12-вольтный контакт после активированного зажигания;
• зеленый контакт обеспечивает подачу двенадцативольтного напряжения при установленном ключе в замок;
• выход белого цвета — положительный импульс на 12 вольт для подключения к диодному элементу;
• розовый проводник представляет собой плюсовой контакт, идущий от аккумуляторной батареи.

Подключение центрального замка

Особенности распиновки:

• контакт синего цвета должен быть соединен с белым проводником ЦЗ;
• зеленый кабель соединяется с коричневым выходом;
• на дверь водителя необходимо поставить активатор.

Распиновка концевых переключателей на дверях

Подключение:

• сине-белый проводник идет к двери водителя;
• на дверной замок переднего пассажира идет контакт коричневого цвета;
• к двери заднего пассажира слева идет черно-белый проводник;
• к задней двери, установленной справа, идет контакт бело-красного цвета.

Фотогалерея

Некоторые схемы подключения можно посмотреть на фото.

Схема подключения к шинам КАН и ЛИН

Карта соединений со световой сигналкой и центральным замком

Схема подключения к световым устройствам автомобиля

Выбор сигнализации

Перед инсталляцией нужно определиться, чего вы хотите от защиты. Для этих целей вооружитесь листом бумаги и ручкой, а затем запишите ключевые критерии выбора. Обязательными пунктами должны следовать:

• прогрев мотора;
• радиус действия сигнала;
• автоблокировка (ЦЗ);
• автограбер и иные опции защиты;
• антисканер.

Последний пункт отвечает за помехи при попытке перехватить команды от вашего дистанционного ключа. Технологии постоянно развиваются, и взломать машину можно не только грубым вмешательством.

Далее разбираемся с ценовым диапазоном устройств и собственным бюджетом. На этом этапе тщательно изучаются отзывы владельцев, документация и прочие нюансы. В идеале стоит проконсультироваться со специалистом, которому вы доверяете, поскольку в салонах услышать вменяемый квалифицированный ответ можно далеко не всегда. Как только все устроило, можно покупать установку на машину.

Две комплектации и две схемы

В варианте исполнения «Норма», если в нём предусмотрен ЦЗ, можно использовать два управляющих провода. На один из них подаётся «масса», если нужно открыть замки, на второй – если надо закрыть. Период подключения к «массе» должен занимать 0,7 секунды, и в большинстве сигналок такая настройка есть.

Если же говорить о комплектации «Люкс», здесь управляющие провода нам не помогут. Контакты реле, встроенных в сигнализацию, придётся включать в разрывы силовых шнуров. Несмотря на всю сложность, нареканий к этой схеме не было, а рассмотрим мы её прямо сейчас.

«Люксовый» вариант – самый сложный

Сначала нужно удостовериться в том, что ЦЗ в автомобиле действительно подключен по схеме «Люкс». Кнопка управления, расположенная на двери, должна быть триггерной (без фиксации). Если у вас именно такой вариант авто, придётся повозиться. Нужно будет протянуть к блоку сигналки 4 силовых кабеля. Эти шнуры, в свою очередь, должны идти от места разрыва двух штатных проводов (жёлто-белого и жёлто-чёрного). Найдите их в жгуте под порогом.

Любая сигнализация снабжается двумя реле, одно из которых срабатывает на закрывание, второе – на отпирание замков. Силовые кабели, проведённые от точек разрыва, подключают к контактам реле.

Та часть жёлто-белого провода, которая идёт к актуаторам, подключается к общему контакту. Со второй половиной кабеля соединяют другой контакт реле (нормально замкнутый). Похожим способом подключаются к жёлто-чёрному проводу, но здесь используется реле открывания, а не запирания. Каждый из нормально разомкнутых контактов получает питание.

В нашем случае используется номинал «15 Ампер». Непосредственно перед монтажом нужно вызвонить ту пару проводов, которая направлена к актуаторам. Пробник должен показать значение 1,2 – 1,3 Ома. И конечно, выполняя монтажные работы, предварительно требуется снять минусовую клемму с АКБ. Будьте внимательны!

Вариант подключения для «Нормы»

Допустим, в двери водителя переключатель есть, но он имеет два фиксированных положения. Тогда, подключить сигналку будет просто. Понадобится сделать уже не 4, а 2 отвода, и не от силовых, а от двух сигнальных шнуров. Делать разрывы не нужно, просто выполняют Т-образное подключение. Схема здесь выглядит стандартно:

Подключение и настройка сигнализации

Основной блок сигналки должен содержать два реле. Одно из них замыкается, когда замки нужно открыть, второе предназначено для отпирания. Замыкание контактов происходит так: на 0,8 с. обмотку подключают к питанию, затем отключают. И за этот период актуаторы срабатывают. Для данного случая, есть базовая схема.

Схема для Mongoose 3D

Обращаем внимание на то, как должен вести себя микропереключатель:

1. Когда «заперто» полностью, массы на проводе нет;
2. Во всех остальных случаях, шнур должен быть подключен к массе.

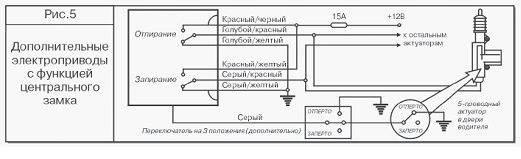

Будем говорить об актуаторе, снабжённом 5-ю проводами. Подключение реализуют так: нужно вызвонить сигнальные провода, а затем, к массе подключают один шнур. Второй остаётся свободным, а общий контакт соединяют с проводом, который идёт к сигналке (на схеме он «серый»).

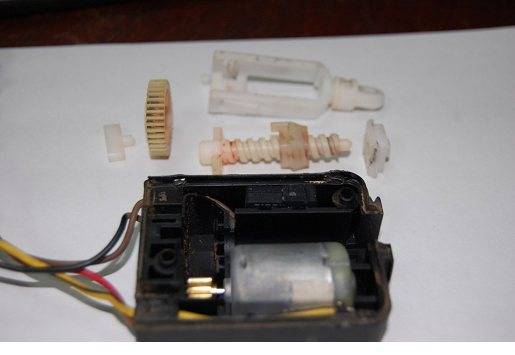

Актуатор с микропереключателем, устройство

Можно ничего не вызванивать, а просто разобрать актуатор. Если не жалко, конечно.

Силовые провода соединяют скруткой, а точки соединений изолируют. Двигатели актуаторов включают «в параллель». А кто решит исключить предохранитель, пусть пеняет на себя. Кстати, монтаж силовых кабелей лучше поручить опытному электрику.

Программирование основного блока, проверка

Подключили мы всё правильно, а запрограммировать сигналку забыли. Открыв инструкцию, видим, что серый кабель идёт к программируемому входу, а по умолчанию он работает в режиме «концевика». Очевидно, вход нужно переключить в другой режим, и такой вариант в инструкции рассмотрен:

Скриншот руководства Mongoose 3D

Нам нужна опция «2-3», которую мы переведём в значение «2». Длительность управляющего импульса (опция «1-2») пусть останется в значении «0,6».

Выполнив всё, как указано выше, можно будет наблюдать следующий эффект: сигналка выполняет функции ЦЗ. Нажав на собачку водительской двери, мы запираем все замки. Что нам и требовалось. А без перепрограммирования основного блока вряд ли что-то получилось бы.

Подача питающего напряжения на 2 секунды или больше выводит актуаторы из строя.

Важно помнить: длительность управляющих импульсов нельзя делать слишком большой. Сложно понять, зачем разработчики установили значение, равное 4-м секундам

И хотя по умолчанию оно не используется, ошибиться с программированием возможность есть. Будьте внимательны!

Проверка работы сигнализации и регулировка датчиков

Процедура диагностики правильности работы должна выполняться на каждом этапе установки и подключения составляющих элементов системы.

Для проверки работоспособности с помощью коммуникатора выполняется активация и отключение защитного режима. Также надо пультом произвести настройку основных опций сигналки.

Процедура регулировки контроллера чувствительности выполняется с помощью специального механизма, расположенного на корпусе устройства. Для настройки понадобится отвертка. Сам механизм вращается для определения необходимого уровня чувствительности. На корпусе датчика могут иметься стрелки, с помощью которых можно выявить оптимальный параметр.

После окончания процесса настройки включается режим защиты. Активация датчика удара может выполняться сразу после включения охраны или через одну минуту, этот момент надо уточнить в сервисном руководстве. Диагностика выполняется методом постукивания рукой по ветровому стеклу либо кузову авто. Воздействия на корпус машины должны быть разной интенсивности. Если сирена сигналки активировалась после легкого удара, то параметр чувствительности надо понизить.

 Загрузка …

Особенности подключения сигнализации с автозапуском

Автозапуск мотора является полезной опцией, в особенности для регионов с суровым климатом. Но прежде чем приступать к монтажу, нужно знать, что возможен конфликт общей системы сигнализации и системы автозапуска. Однако такие ситуации возникают только в том случае, если интеграция этих систем была выполнена не совсем корректно. Если предусмотрено подключение, минуя штатный иммобилайзер, то конфликтовать системы не будут. Важным моментом является то, что при автозапуске двигателя противоугонная система отключается и автомобиль защищён только механическими замками. Чтобы дополнительно защитить машину, устанавливают микродатчики, принцип действия которых основан на реагировании движения около автомобиля. В зависимости от датчика радиус действия может быть разным. Установка таких элементов, с одной стороны, обеспечивает безопасность, а с другой — добавляет нервозности (в зависимости от конкретного элемента), поскольку сигнализация будет реагировать как на пробегающую мимо собаку, так и на прохожих.

При установке сигнализации с автозапуском возможен конфликт между системой автозапуска и самой сигнализацией, поэтому важен опыт в работе с такими устройствами

Стоит отметить, что установка противоугонной системы с автозапуском является сложным процессом. Если нет достаточного опыта по монтажу таких устройств, то лучше не браться за это дело. Возможны такие ситуации, когда подсел аккумулятор, педаль газа находится в неправильном положении либо на коробке включена передача, тогда двигатель попросту не запустится. Несмотря на то что в комплекте с такой сигнализацией прилагается схема и инструкция, в процессе монтажа возможны некоторые нюансы, с которыми может разобраться только знающий человек.

Видео: установка сигнализации с автозапуском на автомобиль Reno

Основными точками для подключения устройства с автозапуском являются:

• замок зажигания;
• дверные концевики;
• концевики капота и багажника;
• стартер;
• акселератор;
• органы управления КПП;
• тормоз и стояночный тормоз;
• датчик может быть установлен на каждом из колёс.

Монтаж автомобильной сигнализации, на самом деле, процесс не настолько сложный и его вполне по силам выполнить своими руками. Главное, не торопиться, ознакомиться со схемой подключения и с принципом работы устройства, следовать вышеописанным рекомендациям. В зависимости от конкретной модели устройства и схемы подключения могут быть некоторые отличия в описанных действиях. Если же вы неуверены в собственных силах, то работу лучше доверить специалистам.

Установить автомобильную сигнализацию своими руками не столь сложно, как может показаться. Главное, ознакомиться с принципом работы устройства, схемой подключения и следовать определённой последовательности действий.

https://youtube.com/watch?v=urU4JPpfn5o

Порядок установки и подключения сигнализации в автомобиле

Прежде, чем приступить к установке необходимо внимательное изучение не только инструкции прилагаемой к сигнализации, но и инструкции по эксплуатации автомобиля с тем, чтобы понимать возможные места расположения основного блока, датчиков, антенны, светодиодного индикатора, исполнительных механизмов (например, активаторов, если автомобиль штатно не оборудован центральным замком). Кроме того требуется изучить штатные электрические схемы автомобиля, чтобы понимать в каких местах целесообразно подключать электрические цепи охранной системы.

Общие правила, которых следует придерживаться при установке и подключении сигнализации:

• все нештатные разъёмы (например, наращивание проводов) должны быть тщательно пропаяны и заизолированы;
• проводка прокладывается в местах, не допускающих попадание влаги;
• там, где необходимо перегибать проводку, следует одевать на неё защитную резиновую или пластиковую трубку («кембрик»);
• при проведении монтажных работ нужно отключить аккумулятор.

В случае необходимости проверки напряжения в электрических цепях ни в коем случае нельзя допускать замыкания контактов штатных разъёмов автомобиля с корпусом (массой).

Последовательность основных этапов установки сигнализации может быть разной: некоторые эксперты рекомендуют начинать с установки основного блока, другие советуют сначала подключать центральный замок или световую часть.

Представляется, что целесообразно начинать всё-таки с определения места расположения «сердца» сигнализации – основного блока, так как от этого зависит удобство последующего монтажа. Общая рекомендация – располагать блок за приборной панелью в районе рулевой колонки. Этот вариант предусматривает демонтаж панели торпедо – операции, требующей определённого навыка. Встречаются варианты расположения блока под панелью, но удобств выполнения последующих операций в этом случае становится значительно меньше.

Для демонтажа панели торпедо необходимо также снять боковые пластиковые накладки ветрового стекла, а затем разобрать пластиковый корпус рулевой колонки (для доступа к замку зажигания). В левой накладке обычно ставится индикаторный светодиод, и прокладываются провода к антенне, размещаемой обычно на лобовом стекле над зеркалом заднего вида или в верхнем углу.

Основные практические моменты операций по демонтажу панелей можно подробно посмотреть на видео в конце этой статьи.

Подключение автосигнализации

После определения места расположения основного блока сигнализации следует этап подключения его к питанию (лучше это делать при выключенном зажигании), который аналогичен подключению автомагнитолы. В качестве плюсового обычно используют один из проводов замка зажигания, либо провод, подключенный через предохранитель к «плюсу» аккумулятора. Минусовой провод одним концом крепится к металлическому корпусу автомобиля, а вторым заводится в основной блок сигнализации.

Следующая операция – подключение центрального замка. В современных автомобилях контакты центрального замка можно найти в одном месте – так называемом блоке комфорта, расположенном обычно с водительской стороны. Эта точка подключения может располагаться и в другом месте, поэтому необходимо изучать электрические схемы конкретной модели автомобиля. Если центральный замок в штатной комплектации автомобиля отсутствует, тогда его придётся устанавливать дополнительно.

Световая сигнализация в качестве индикаторов тревоги использует циклические срабатывания указателей поворотов. Для решения этой задачи точки подключения следует искать в районе выключателя аварийной сигнализации.

Подключение блока сигнализации к замку зажигания производится, как правило, парой отдельных проводов по схеме производителя охранной системы.

На открытие дверей в современных машинах можно использовать соответствующие контакты приборной панели. На открытие капота и багажника необходимо устанавливать «концевики», идущие в комплекте сигнализации.

Сирена звуковой сигнализации устанавливается рупором вниз в подкапотном пространстве в местах с минимальным воздействием влаги и температуры. Чаще всего в районе чашки амортизатора или механизма стеклоочистителя

Идеальное место для датчика удара – средняя часть автомобиля, но чаще всего (из-за трудности расположить его там) установка производится неподалеку от расположения основного блока сигнализации.

Кнопка отключения сигнализации (VALET) устанавливается в скрытном месте, причём параметр «скрытности» определяется исключительно изобретательностью автовладельца.

Установка электропитания

Об электропитании нужно помнить следующее:

• Жгуты нужно обмотать изолентой. Другой вариант – спрятать жгуты внутри гофротрубы. В случае попытки угона преступник сразу же захочет отключить сигнализацию; если жгуты будут спрятаны, то на их поиск понадобится больше времени.
• Все провода, которые располагаются рядом с подвижными местами авто, необходимо защитить при помощи твердых защитных трубок.
• Монтаж и разводку необходимо выполнить с учетом конструкции авто. Например, сигнализационные провода, проходящие от салона к багажнику, должны монтироваться там же, где и стандартная заводская проводка.
