Тахометр ВАЗ 2106
Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни «копейки», ни «двойки» такого прибора не имели, однако без проблем ездили и ездят по сегодняшний день без него. Зачем же конструкторам понадобилось устанавливать его на панель?
Предназначение тахометра
Тахометр служит для измерения частоты вращения коленчатого вала. По сути, он является счётчиком оборотов, показывая их количество водителю посредством отклонения стрелки шкалы на определённый угол. С его помощью человек, сидящий за рулём, видит, в каком режиме работает силовой агрегат автомобиля, а также, нет ли на него лишней нагрузки. Основываясь на полученной информации водителю легче выбрать правильную передачу. Кроме этого тахометр незаменим при настройке карбюратора. Именно его показатели учитываются при регулировке холостого хода и качества топливной смеси.
Какой тахометр установлен на ВАЗ 2106
«Шестёрки» комплектовались тем же самым тахометром, что и «тройки». Это была модель ТХ-193. Точность, надёжность и великолепный спортивный дизайн сделали из нее своего рода эталон автомобильного прибора. Не удивительно, что сегодня эти тахометры многие владельцы автомобилей устанавливают в качестве дополнительных приборов. Более того, ими оснащают мотоциклетные, и даже лодочные двигатели. Что же касается «Жигулей», то прибор может быть установлен без переделок на такие модели ВАЗ, как 2103, 21032, 2121.
Таблица: основные технические характеристики тахометра ТХ-193
ТХ-193 есть в продаже и сегодня. Стоимость нового прибора в зависимости от производителя варьируется в пределах 890–1200 рублей. Бывший в употреблении тахометр этой модели обойдётся в два раза дешевле.
Устройство и принцип работы тахометра ТХ-193
Тахометр «шестёрки» состоит из:
- пластикового цилиндрического корпуса со стеклодержателем;
- шкалы, разделённой на зоны безопасного и опасных режимов;
- лампы подсветки;
- миллиамперметра, на валу которого закреплена стрелка;
- электронной печатной платы.
Конструкция тахометра ТХ-193 электромеханическая. Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.
Электрическая схема подключения тахометра ВАЗ 2106
Учитывая, что ВАЗ 2106 выпускались как с карбюраторными, так и инжекторными двигателями, подключение тахометра у них было разным. Рассмотрим оба варианта.
Подключение тахометра в карбюраторных ВАЗ 2106
Электрическая цепь счётчика оборотов карбюраторной «шестёрки» довольно проста. Сам прибор, имеет три основных провода подключения:
Также есть дополнительные провода. Они служат для:
- подачи напряжения на лампу подсветки (белый);
- соединения с реле индикатора заряда аккумуляторной батареи (чёрный);
- контакта с прибором датчика давления масла (серый с чёрной полосой).
Провода могут подключаться как при помощи колодки, так и по отдельности, в зависимости от года выпуска прибора и его производителя.
В карбюраторных «шестёрках» с бесконтактным зажиганием схема подключения тахометра аналогична, за исключением того, вывод «К» катушки соединён не с прерывателем, а с контактом «1» коммутатора.
Подключение тахометра в инжекторных ВАЗ 2106
В ВАЗ 2106, оснащённых двигателями с распределённым впрыском схема подключения несколько иная. Там нет ни прерывателя, ни коммутатора, ни катушки зажигания. Прибор получает уже полностью обработанные данные с электронного блока управления двигателя (ЭБУ). Последний, в свою очередь, считывает информацию о количестве оборотов коленчатого вала со специального датчика. Здесь тахометр подключается к цепи питания через замок зажигания, «массе» автомобиля, ЭБУ и датчику положения коленвала.
Принцип действия
Любой электрический тахометр (а именно такие чаще всего применяются и на автомобилях, и на подвесных моторах) представляет собой счетчик импульсов в электросистеме двигателя, напрямую зависящих от частоты вращения коленвала. Пересчитанные прибором результаты измерений отражаются либо обычной стрелкой на циферблате, либо в виде цифр на жидкокристаллическом дисплее.
Автомобильный тахометр считает импульсы в первичной цепи системы зажигания, размыкаемой механическим или электронным прерывателем. При этом для наиболее распространенного четырехтактного четырехцилиндрового мотора один оборот коленвала соответствует двум размыканиям цепи, вызывающим образование искры на свечах.
Тахометр подвесного мотора тоже считает электрические импульсы, только информацию получает не от цепи низкого напряжения системы зажигания, а непосредственно от катушек освещения магдино («магнето плюс динамо»), играющего на большинстве подвесников роль генератора. Таким образом, прямая связь между числом срабатываний свечей и, соответственно, количеством цилиндров и тактов, здесь отсутствует. Это очень удобно, поскольку подвесные моторы бывают как двухтактные, так и четырехтактные, а число цилиндров варьируется от двух до шести — можно использовать для них один и тот же прибор.
Количество импульсов, создаваемых магдино, определяется количеством его полюсных наконечников — на большинстве импортных подвесников их может быть четыре, шесть, восемь или двенадцать. На части моторов «Evinrude» и «Johnson» применяются 10-полюсные генераторы. Чтобы определить количество создаваемых ими импульсов на один полный оборот коленвала, нужно разделить количество полюсов на два.
Отсюда и универсальность тахометров, предназначенных для подвесных моторов — как правило, с обратной стороны на них установлен специальный переключатель-селектор, поворотом которого выставляется режим, соответствующий числу полюсов магдино. Впрочем, можно и не забивать голову такими сугубо техническими подробностями, а попросту свериться с соответствующей таблицей, в которой приведены непосредственно марки и модели моторов — она имеется в любой инструкции по установке.
Один и тот же прибор можно использовать не только на двухтактном или четырехтактном моторе с любым числом цилиндров — в подавляющем большинстве случаев он подойдет к моторам практически всех существующих марок! Это очень удобно, например, при замене одного мотора на другой, пусть даже и другой фирмы-изготовителя — менять тахометр, скорее всего, не придется.
Часть цифровых тахометров устроена по иному принципу. Они тоже считывают электрические импульсы, но только не с магдино, а непосредственно с одного из свечных проводов, прямо через его изоляцию
Для них важно лишь одно — двухтактный мотор или четырехтактный. Число цилиндров при этом никакой роли не играет, ведь в первом случае свеча срабатывает при каждом обороте коленвала, а во втором — через раз
Короче говоря, такая коробочка с жидкокристаллическим дисплеем способна с равным успехом выполнять свои функции и на подвесном моторе, и на автомобиле, и на мотоцикле или газонокосилке, тем более что питание для работы она получает от встроенной батарейки. Для водномоторника эти приборы удобны тем, что их можно устанавливать на моторы без дистанционного управления — например, прямо на капот, поддон или румпель. Правда, стоят они несколько дороже стрелочного прибора — 110–130 долл.
Цифровые тахометры с маркой «Quicksilver» выпускаются в двух вариантах — для двухтактных и для четырехтактных моторов — с одинаковым внешним оформлением. В обоих предусмотрена дополнительная функция счетчика моточасов, для чего требуется подсоединить дополнительный провод к замку зажигания. Приборы являются более универсальными и пригодны для обоих типов двигателей — соответствующие режимы задаются последовательными нажатиями специальной кнопки. Одна из моделей этой фирмы может работать вообще без соединительного провода, на расстоянии: для снятия показаний надо просто поднести прибор к свечным проводам мотора.
Проверка работоспособности устройства
Подключив тахометр к мотору, нужно обязательно проверить его работоспособность. Если стрелка двигается, то всё подключено верно. Но не стоит забывать о том, что прибор может выходить из строя (стрелка начинает «прыгать» и т.д.) по некоторым причинам. Самые распространённые причины поломок – это:
- Продолжительная работа двигателя, вызывающая вибрацию и повреждение дисплея;
- Нарушения изоляции, отсоединение контактов и их окисление.
Выявить и решить эти проблемы можно своими силами. Если же причина в самом датчике, который вышел из строя, то потребуется его замена. В сложных случаях правильным решением станет поездка на СТО.
#Двигатель#Как подключить#Тахометр
Схема подключения тахометра ВАЗ
Для этого вытащите гнездо прикуривателя из разъема и припаяйте провода от тахометра проводам, идущим от системы питания авто, соблюдая совпадение по цвету. Подключение тахометра на машине с дизельным мотором Владельцы машин, оснащенных дизельным мотором, также должны знать, как подключить тахометр.
Дело в том, что известные производители подвесных моторов, как правило, сами приборы к ним не выпускают — задача возложена на сторонние фирмы-партнеры. Терморезистор RЗ служит для компенсации температурной погрешности прибора. Некоторые на него вовсе не смотрят, а на некоторых автомобилях его наличие и не предусмотрено.
Установка тахометра на автомобиль с бензиновым двигателем Если транспортное средство оснащено системой зажигания, сначала выполняется установка самого прибора. Наиболее удобно в качестве такого сопротивления применять лампы накаливания автомобильные или от карманных фонарей. Но при этом приборы для моторов «Mercury», снабженные соответствующим фирменным логотипом, производит именно она. Рассмотрим методы подключения тахометра более детально. Имейте в виду, что только после этого стрелка прибора встанет на «ноль» — расположение ее в первой четверти шкалы при отсутствии питания не является неисправностью. Приобретите и установите выносной тахометр, работающий от прикуривателя.
Стоит заметить, что эти аппараты различаются по типу питания двигателя. В первом случае подключение тахометра осуществляется к прерывателю трамблера. Их системы зажигания генерируют только один импульс за оборот коленвала, и второй взять просто неоткуда.
Снимите защитный кожух с рулевой колонки и найдите пучок проводов. Теперь рассмотрим причины поломок устройства. Выясните, есть ли штатные приборные доски с тахометром на вашу машину. Остальные контакты тахометра подключаются в соответствии со схемой, которая содержится в инструкции к конкретному устройству.
В подавляющем большинстве случаев служат альтернативой отсутствующему штатному измерительному прибору, реже используются как элемент тюнинга. Вычисляется время одного оборота. Если система контактная — тахометр должен быть соединен с прерывателем трамблера. Теперь рассмотрим, как же подключить тахометр к дизельному двигателю. Она должна быть где-то один метр длиной, тонкая и жесткая.
Также показания тахометра позволяют автолюбителю выполнить точную регулировку карбюратора и прочих важных устройств транспортного средства во время работы ДВС при неподвижно стоящей машине. Еще можно приобрести синий светодиод, инфракрасный светодиод и фотодиод. Подключение устройства своими руками Не все разбираются в электронике, но уметь подключать измерительный аппарат все-таки желательно. Подключение тахометра
Как подключить тахометр на ВАЗ
Тахометр – это устройтсво, предназначенное для отображения информации о количестве оборотов коленчатого вала. Современные цифровые тахометры располагают и другими полезными функциями, такими как: расчет расхода топлива, рекомендации по оптимальному скоростному режиму. Ввиду того, что ВАЗ выпускает как инжекторные, так и карбюраторные модели автомобилей, подключение тахометра к представителям данного семейства имеет свои особенности.
Как подключить тахометр на ВАЗ.
Берем механический тросик. Один конец соединяем с тахометром, другой с двигаетлем автомобиля. Тахометр будет показывать обороты двигателя. Подключаем тахометр на автомобиль карбюраторного типа следующим образом: плюс тахометра к плюсу зажигания, массу — на землю (кузов), минус – на катушку зажигания.
При таком подключении устройство преобразует частоту импульсов в электрическое поле. Специальное электронное устройство обрабатыает этот сигнал и выводит значение его величины на экран. Работа тахометра зависит и от вила лвигателя. Например, на четырехцилиндровом четырехтактном двигателе одному обороту соответствуют два электрических импульса.
Подключение тахометра к инжекторному двигателю
В инжекторном двигателе тахометр подключается к контроллеру блоку управления двигателем, не к зажиганию, в отличии от карбюраторных двигателей. Подключение следующее: масса – на землю (кузов), плюс к плюсу зажигания, вход1 на блок управдения двигателем, вход 2 на датчик положения коленчатого вала. Таким образом, прибор считывает импульсы уже непосредственно с контроллера, который получает данные с датчика положения коленчатого вала.
Тахометр для новичков за рулем
Тахометр не относится к обязательному оборудованию автомобиля, и управлять автомобилем вы можете и без него. Но, несмотря на это, он пользуется популярностью у водителей, особенно у «новичков», которым еще трудно определить субъективно обороты двигателя и сориентироваться в переключениях коробки передач.
Подключение и замена тахометра не простая манипуляция, поэтому, без соответствующих знаний и опыта не стоит заниматься этим самостоятельно. Лучше обратиться на специализированную станцию. Не устанавливайте приборы, которые не соответствуют модели вашего автомобиля – это чревато ложными показаниями, как минимум. Больше информации о схеме тахометра читайте тут.
Нашли ошибку? Выделите текст мышью и нажмите Ctrl+EnterБыла ли эта информация полезной? Тахометры для карбюраторных автомобилей ВАЗСхема подключения тахометра ВАЗ-2103, 2106, 2107:1 – тахометр;Причины неисправности тахометраЕсли дергается стрелка тахометра, то соОсновные функции тахометраТахометр – это устройство, определяющеОсобенности подключения тахометраВ последнее время не мало автовладельцев меняют карбюраторные двигатели наКак самостоятельно изготовить тахометрТахометр своими руками сегодня мЕсли не работает тахометр, то рекомендуем начать с проверки подключения провода наУстановка тахометра на дизельТахометр на дизель следуетПоказать еще
Самостоятельное изготовление
Выносной тахометр нужен для того же что и интегрированный в панель – отображать обороты коленчатого вала. Сделать его можно как для четырехтактного, так и для двухтактного двигателя. Последнее актуально для стареньких мопедов или мотоциклов. Заполучить себе выносной тахометр можно двумя способами:
- Купить готовый.
- Сделать самому.
Сделав же его самому можно будет быть уверенным в его работоспособности и точности его показаний. Дело в том, что очень дешевые выносные тахометры, как правило, очень врут. А более дорогие не всем по карману. Именно в таком случае будет удобно сделать самодельный тахометр.
Процесс изготовления
Как мы уже поняли, бывает так что тахометр попросту отсутствует. В этом случае придется заняться самостоятельным изготовлением. Найти в интернете можно массу инструкций, но мы выработали самую оптимальную и подробно описали как все правильно и аккуратно сделать.
Итак, начнем со сбора необходимых инструментов и деталей. Нам понадобится:
- Механизм тахометра двигателя от подходящей машины (например, от такой же машины, но той версии, где тахометр был установлен).
- Жестяная баночка или любой подходящий по размеру корпус.
- Ножницы по металлу.
- Клей, монтажная пена и краска.
- Шпатель, шпатлевка и скотч.
- Фен и острый нож.
Сначала нам нужно подогнать корпус плотно под механизм тахометра двигателя, чтобы не было никаких люфтов. Если механизм сильно утапливается в корпусе, то придется ножницами срезать все лишнее чтобы было красиво. Нужно будет резать так чтобы не получалось зазубрин и острых краев. Если все-таки нечаянно выйдет острый край — придётся его шлифовать до ровной поверхности.
Теперь монтажной пеной заполняем внутреннюю полость корпуса будущего тахометра двигателя и наружную поверхность в том месте где будет крепится к панели. После того как пена высохнет можно ножом предать любую красивую форму корпусу. Внутри же нужно сделать пространство таким, чтобы механизм плотно садился и не двигался. Также нужно не забыть об отверстиях для проводов. Заранее примерьте корпус на панели и продумайте как будут прокладываться провода и где удобнее будет сделать эти самые отверстия.
Для этого его обтягиваем стеклотканью и заливаем весь эпоксидным клеем. Клею нужно дать просохнуть не менее суток, к дальнейшим работам приступать пока что будет нельзя — можно повредить заготовку. Теперь нужно зашпаклевать заготовку тахометра двигателя. Этому этапу нужно уделить максимум времени, так как дальше будет идти покраска и заготовка должна быть максимально ровной и гладкой, чтобы все выглядело прилично. Красить, в принципе, можно в любой цвет, но желательно в цвет панели автомобиля, на котором будет размешаться тахометр двигателя.
Если же тахометр для двухтактного мотоцикла и находится ему придется всегда на улице, то краску придется выбирать максимально стойкую чтобы она выдерживала все возможные изменения погоды и особенности эксплуатации мотоцикла. Все, теперь нужно разместить механизм внутри корпуса, вывести провода и подключить их к машине. После проверки, если все нормально, то приклеиваем корпус к выбранному месту на панели.
Установка тахометра своими руками: доступная инструкция
Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.
Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.
Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).
Условно устройства можно разделить на два вида:
- Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
- Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.
Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.
Подключение на бензиновый двигатель
Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.
Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.
Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:
- Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
- Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
- Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
- Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
- Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.
Подключение прибора к дизелю
Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.
Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

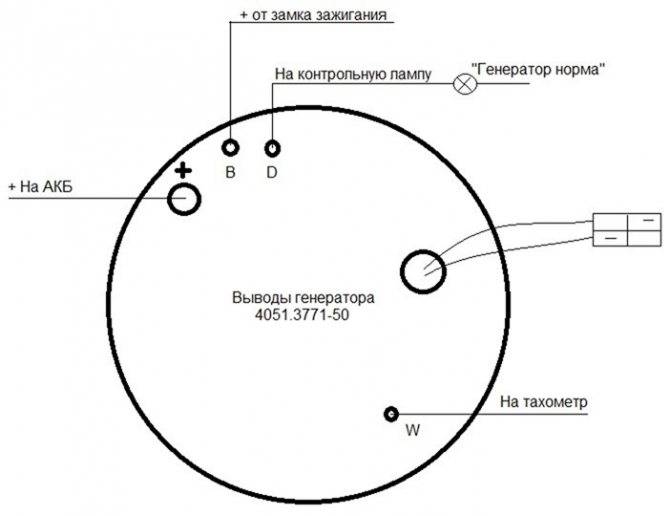

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.
После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.
Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.
Проверка работоспособности тахометра
С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.
Возможно несколько причин неисправности:
- при продолжительной работе мотора возникающие вибрации могут испортить прибор;
- неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.
Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.
Характеристика тахометра на ВАЗ 2106, инструкция по подключению своими руками
Как работает?
Чтобы понять, как работает подключаемый бытовой или автомобильный тахометр ВАЗ 2106, нужно понимать, что представляет собой конструкция устройства. В соответствии со схемой тахометра, это устройство относится к девайсам элетромеханического типа. Соответственно, схема подключения тахометра для карбюратора или инжектора является комбинированной — стрелка тахометра на ВАЗ 2106 приводится в движение с помощью импульсов. Само устройство осуществляет считывание сигналов, возникающих в работе системы зажигания.
Силовой агрегат отечественных «классик» функционирует так, что за один оборот коленвала контактная группа прерывателя зажигания должна сомкнуться и разомкнуться 4 раза. Соответственно, здесь уже можно понять, как работает тахометр на ВАЗ 2105 или 2106 — устройству необходимо подсчитать общее число сигналов и поделить полученное значение на 4.
Схема подключения шестерочного тахометра
Где находится?
Вариантов расположений девайса может быть несколько, основное требование в этом случае — удобство для автомобилиста. Если подключение тахометра ВАЗ 2106 осуществляется в домашних условиях, то его обычно ставят на приборную панель или на центральную консоль, собственно, как и при производстве. Разумеется, при необходимости вы можете произвести монтаж прибора в любом удобное место, но перечисленные выше два варианта являются наиболее удобными.
Перед тем, как поставить и как подключить тахометр, нужно учесть, что показания, которые демонстрирует прибор, всегда должны быть в поле зрения. Во время езды водителю нельзя отвлекаться от дороги. На «шестерку» может быть установлен цифровой прибор, хотя изначально эти модели оснащались аналоговыми девайсами.
Возможные неисправности
Почему не работает тахометр, почему на установленном приборе дергается и прыгает стрелка, как проверить устройство своими силами? Предлагаем ознакомиться со списком наиболее распространенных неисправностей для девайса. Если вы заметили, что на поставленном устройстве стала дергаться стрелка, то вероятнее всего, скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый. Если вы заметили, что на самом приборе имеются следы повреждений, то лучше всего будет его поменять (автор — канал Master Ruslan).
В некоторых случаях прыжки стрелки обусловлены использованием отработавшего свой срок службы аккумулятора. Одной из наиболее распространенных причин выхода прибора из строя является износ троса, в некоторых случаях проблема может случиться из-за выхода из строя катушки, но это происходит значительно реже. Если вы используете аналоговый прибор, то он может некорректно работать из-за каких-либо поломок микроплаты. Что касается цифровых девайсов, то они более надежные в плане эксплуатации, однако слабые места в таких приборах — это плата с процессором, а также счетчик сигналов.
Диагностику можно произвести так:
- Отключите проводку, питающую прибор.
- Поверните ключ в замке зажигания.
- Если стрелка прибор находится на показателе 0, то это говорит о его работоспособности. Если стрелка будет стремиться к максимальному значению, вероятнее всего, проблема заключается в замыкании. В том случае, если стрелка очень медленно возвращается к показателю 0, то вероятнее всего, причина кроется в конденсаторе прерывателя.
Особенности подключения
Чтобы вы могли понять, как должен подключаться прибор, в первую очередь нужно ознакомиться с тем, для чего предназначены те или иные провода.
Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:
- Кабель белого цвета необходимо для соединения подсветки.
- Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
- Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
- Коричневый проводок подключается к выводу К+ на катушке.
- Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
- Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.
Видео «Тюнинг шестерочного тахометра»
Подробная инструкция по проведению тюнинга шестерочного устройства, а также всей приборной панели представлена на видео ниже (автор — канал Авто ВАЗ).
