Проверка состояния сальников рулевой
Если при движении машины руль с трудом поворачивается в стороны, а на асфальте спереди автомобиля есть следы пятен от масла и появился подозрительный шум в гидроусилителе самого руля, нужно проверить состояние рулевой рейки. При сильной степени износа вместо нескольких капель на асфальте появятся уже лужицы из смазочной жидкости.
Если в бачке гидроусилителя падает жидкость слишком быстро, значит проблемы с сальником. Запах гари, который чувствуется, тоже является признаком поломки. В таком случае нужно провести срочный ремонт, который заключается в снятии старых деталей и установке новых сальников.
Признаки неисправности и причины их возникновения
Чаще всего масло из рулевой рейки начинает бежать в результате износа резиновых уплотнителей (сальников, манжет, прокладок). Но причиной неисправности может также быть повреждение вала или его коррозия, поэтому для точной диагностики нужно провести тщательный осмотр автомобиля на специальном стенде в автосервисе.
Механизм может потечь под влиянием таких факторов:
- постоянная езда по бордюрам, ухабам и ямам;
- разрыв резиновых чехлов (пыльников), прикрывающих торцы корпуса ГУР — через образованные отверстия на вал попадает влага, вызывая ржавчину на его поверхности;
- слишком долгая фиксация руля в крайнем положении (более 5 секунд) во время езды;
- использование некачественной гидравлической жидкости;
- наличие посторонних примесей в масле внутри ГУР (металлической стружки, грязи и мусора);
- длительная стоянка машины с вывернутыми в сторону колёсами (особенно в холодное время года);
- езда с изношенными соединениями рулевых наконечников и вала;
- значительный перегрев насоса ГУР;
- некачественные комплектующие для авто.
Как течёт рулевая рейка
При повреждении уплотнителей или корпуса агрегата теряется герметичность всей системы, нарушается внутреннее давление, и жидкость из рулевой рейки проступает наружу.
О том, что рейка начала протекать, свидетельствуют такие внешние признаки:
- масляные лужи, появляющиеся на дороге под авто во время стоянки или при остановке машины под знаком «Стоп»;
- понижение уровня жидкости в бачке ГУР;
- в области системы ГУР на днище машины становится мокро, появляются характерные пятна и подтёки.
Как ведёт себя автомобиль
Опытный автомобилист замечает протекание рулевой рейки не только по внешним признакам, но и по тому, как ведёт себя машина во время езды.
При наличии течи можно наблюдать такие явления:
- насос системы ГУР начинает гудеть;
- для поворота руля требуется приложить большее усилие, чем обычно;
- во время езды слышен стук или вибрация руля;
- снижение управляемости машины;
- в неподвижном положении колёс наблюдается свободный ход руля.
Начало работы по ремонту рулевой рейки.
Машину необходимо установить на ручник и заблокировать руль. Под задние колеса установить упоры. В целях безопасности от короткого замыкания проводки, во время ремонта под капотом, отсоединяем клемму минуса с аккумулятора.
Затем нужно установить домкраты с обеих сторон автомобиля и подложить опоры рядом с ними. Это необходимо для подстраховки от смещения автомобиля с домкратов. Снимаем два передних колеса, откручиваем гайки на наконечниках, затем ставим специальный съёмник под его тело. С помощью головки начинаем потихоньку крутить, палец постепенно начинает выходить из посадочного места в рычаге, если же с затруднением выходит, то молотком не спеша стучим по рычагу.
Потом необходимо слить всю жидкость из рейки в пластиковую емкость через распределительный шланг, при этом необходимо завести двигатель и крутить руль вправо и влево до конца пока вся жидкость выйдет из системы. Далее откручиваем хомуты и гайки в рейке, на валу рулевого управления отвинчиваем болт,находящийся возле самого пола, с внутренней части салона с водительской стороны. Рейку не спеша тянем на себя небольшими вспомогательными движениями в разные стороны, ведь шестерня, которая расположена на валу рулевой колонки, тяжело снимается. Когда всё удалось и рейка снята, аккуратно вытягиваем весь механизм в правую сторону, там есть свободное место.
https://youtube.com/watch?v=zR6WO9uDuUE
Основные функции герметика
В состав современных автомобильных герметиков нередко добавляют синтетический кондиционер. Это вещество обладает важным свойством. Оно создает мельчайшую, но прочную пленку на поверхности металлических деталей системы ГУР, благодаря чему снижается трение между ними. Это позволяет:
- уберечь элементы от преждевременного износа и увеличить срок их службы;
- предотвратить появление микротрещин, вызванных усталостью металла;
- избежать возникновения коррозийных процессов, губительных для деталей рулевого управления.
Производители данных средств активно используют различные вещества и компоненты, наделяющие герметики дополнительными потребительскими качествами. Для этого применяются фотополимеры, керамика, черные/цветные металлы и пр.
Причины появления течи масла из рейки
При всей своей надёжной конструкции этого узла, он сохраняет работоспособность порядка 120, максимум 150 тыс. км, а зачастую и значительно меньше. А затем водитель наблюдает за пониженным уровнем масла, характерными масляными пятнами на асфальте или даже слышит посторонний шумы при работающем насосе. Всё это говорит о неисправностях гидравлической системы.
Наиболее часто встречающимися неисправностями рулевой рейки, специалисты называют следующие:
- попадание воздуха в систему;
- существенный износ деталей конструкции;
- течь сальника, что встречается наиболее часто;
- перегрев насоса;
- использование некачественной рабочей жидкости.
Следует отметить, что это не весь перечень причин, почему течёт рейка. Кроме сальников уязвимыми деталями конструкции этого узла являются уплотнительные кольца, втулки скольжения – так называемые «тыльники», подшипники и опорные втулки, гидробарьерные кольца. Именно эти детали конструкции являются наиболее уязвимыми, потому что постоянно подвергаются высоким нагрузкам, которые фактически являются первой причиной износа.
Бывают случаи попадания грязи в систему через бачок или порвавшийся защитный пыльник. Ведь попавшие в масло пыль и грязь, превращаются для конструктивных деталей в своеобразный абразив, который значительно ускоряет износ трущихся поверхностей. Многие водители пропускают срок замены рабочей жидкости, другие применяют некачественные жидкости никому не известных производителей.
Вот поэтому и возникает вопрос – течёт рейка, что делать?! Первым желанием многих водителей, особенно имеющих небольшой опыт вождения, зная о сложности конструкции и возможных последствиях неисправности, возникает желание заменить весь агрегат целиком. Да, действительно, эта мера даст стопроцентный результат и уверенность в том, что подобная неисправность в ближайшем обозримом будущем не повторится. Однако существует большая проблема – цена вопроса. Новый узел стоит дорого. При этом надо понимать, что основные детали его конструкции обладают высокой надёжностью и повышенным ресурсом, поэтому могут служить продолжительное время.
Вывод напрашивается сам по себе. Если появилась течь – значит, необходимы восстановление или ремонт, и уж точно без необходимости замены узла целиком.
Разборка рулевой рейки. Подготовительный этап
Перед тем, как приступить к ремонту, нужно четко понимать о каком виде модели идет речь. Диагностике и ремонту подлежат следующие конструкции:
- рулевые рейки механического типа;
- рулевые рейки с гидроусилителем;
- рулевые рейки с электроусилителем.
Каждый из вышеперечисленных механизмов устанавливается на автомобиль. В зависимости от этого выстраивается алгоритм проведения работ. Начальные этапы характерны для всех видов реек.
Что необходимо иметь при «себе»: набор автомобильных инструментов, переносной осветительный прибор, ветошь, запасные части, ремонтные комплекты.
Lexus IS 400 › Бортжурнал › Переборка рейки, приспособления, тонкости.
В целях профилактики решил перебрать рейку с заменой сальников и резиночек. Был изучен опыт старших товарищей и изготовлены приспособления, которые сэкономили время и нервы. Сложного тут ничего нет, главное аккуратность. Итак берем:
Слева направо: оправка для запрессовки сальника, оправка для установки сальника, оправка для выпрессовки сальника ключ восьмигранный на 41 ключ шестигранный на 24 Ниже распишу, что для чего и приведу обязательные размеры. Из расходников я менял только: 90310-26023 — 2 шт. сальник рейки 90301-37007 — 1 шт. резинка под кольцом рейки 90562-41001 — 1 шт. кольцо рейки 44267-22030 — 1 шт. втулка в упор 90301-40004 — 1 шт. резинка в упор 90214-14007 — 2 шт. шайба для контровки тяги 45517-22070 — 1 шт. резинка крепления рейки 45516-53010 — 2 шт. резиновая втулка крепления рейки. Остальное было в порядке. Сначала снимаем рейку, и откручиваем тяги с двух сторон. Откручиваем ключем для тормозных магистралей на 12 трубки на рейке, обычным можно испортить грани. Откручиваем четырехгранную гайку на 42 газовым ключем. Дальше пойдет спецключ на 24, чтобы выкрутить болт. Достаем оттуда потроха, смотрим состояние упора, который поджимает рейку, у меня был в порядке. Дальше откручиваем два болта и вынимаем корпус клапанов с валом. Откручиваем восьмигранником на 41 упор в торце рейки. Мне пришлось ставить рейку на машину и полутораметровой трубой его сдергивать, так затянут был. Вынимаем его, смотрим износ пластмассовой втулки. под упором стоит стакан, выпадает сам. Дальше первый сальник, выпрессовывается самим штоком рейки, ударами молотка через проставку. Вынимаем рейку, смотрим износ всего что трется и зубьев. Дальше самое сложное, если нету инструмента. Вставляем со стороны вала оправку для выпрессовки и выбиваем сальник в сторону упора. Тут есть два главных размера, они на картинке:
26,6 входит в сальник, 28,2 толкает его, больший размер в дырку не пролезет, маленький писюн сверху, чтобы труба, которой я выбивал, не съехала и не поцарапала внутренний диаметр корпуса рейки, остальные размеры не важны. Дальше все моем и начинаем собирать. Сальник мажем АТФ и засовываем в корпус под углом, как на картинке:
Срок службы рейки
Для начала стоит разобраться, как именно работает рулевая рейка. При повороте рулевого колеса, усилие передаётся на этот рычаг, а он в свою очередь даёт его на колёса. Таким образом осуществляется поворот. В некоторых ТС рулевая рейка соединена с колёсной осью напрямую, в некоторых — оснащена усилителем. В первом варианте при выполнении поворотов приходится прикладывать достаточно много усилий, чтобы вывернуть руль.
Но на сегодня большинство ТС всё же оснащают усилителями одного из двух типов:
- ГУР (гидроусилитель руля) — функционирует за счёт жидкости;
- ЭУР (электроусилитель руля) — работает от электрики.
При наличии этих элементов значительно упрощается управление машиной, а водитель чувствует себя комфортно и уверенно. Срок службы рейки зависит во многом от наличия вышеописанного механизма. При его отсутствии поломки возникают намного чаще. Вторым фактором, влияющим на эксплуатационные характеристики является качество дорог, третьим — стиль вождения. В зависимости от этого ремонтировать рассматриваемую деталь приходится каждые 35 000–100 000 км.
Все водители согласятся, что отремонтировать рулевую рейку намного сложнее, чем поддерживать её в нормальном состоянии, выполняя элементарные правила:
- Каждые 50 000 км пробега проходить техосмотр.
- Следить за состоянием пыльников. При повреждении этого механизма внутрь начинает попадать вода, химические реагенты, пыль и пр. грязь. В результате начинается коррозионный процесс, из-за чего разрушается шток, а затем начинает течь рулевая рейка. Раз в неделю стоит оценивать пыльники на предмет целостности, а также смотреть не отошли ли хомуты, которыми они закреплены.
- При выявлении стука сразу же обращаться в СТО и проходить срочную диагностику, не дожидаясь планового техосмотра.
- Отслеживать состояние ГУР. Если жидкость меняет цвет, скорее всего начался износ какой-то части рейки, поэтому в неё попадает стружка. В результате из строя выйдет насос ГУР. Возможен вариант, что изменение цвета связано с необходимостью её замены, причём раньше регламентного срока.
Учитывая это, не стоит:
- биться колёсами о бордюр при парковке;
- пересекать ямы, кочки, ж/д пути и т. п. преграды на высокой скорости;
- держать руль подолгу в крайних положениях;
- парковаться с сильно вывернутыми колёсами, за исключением случаев парковки на возвышенностях;
- выворачивать руль на максимум со старта на непрогретой машине.
Замена резиновых уплотнений (сальников)
Фиксируем весь агрегат в тисках, начинаем очищать от грязи и мазута. Для этого понадобится чистая ветошь, металлическая щетка, двадцать грамм обычной солярки, чистим всё до алюминиевой основы. Осматриваем внешний вид после очистки, откручиваем рулевые тяги. Сразу можно рассмотреть первый и второй сальник, он находится за уплотнительной крышкой которая расположена с торца обеих сторон рейки. С помощью отвертки и осторожными ударами молотка, чтобы не повредить внутреннюю зеркальную часть рулевого агрегата извлекается сальник.
Затем аналогичным образом снимается второй. После того как извлекли старый, необходимо установить новый и собрать все в обратном порядке.
Когда все собрано, остается залить жидкость в систему рулевой рейки и прокачать.
После ремонта – ставим точки над «і»
После проведения всех работ по замене сальника рулевой рейки, а также ремонту всего механизма нужно сделать развал-схождение. Следует убедиться, не сбился ли он, потому как рулевую рейку вы снимали вместе с рулевыми тягами. Также при необходимости нужно выставить руль, если он имеет сдвиги вправо или влево. Для этого снимите крышку с кнопки сигнала, открутите стопорную гайку и отрегулируйте руль на шлицах.
Чтобы в дальнейшем рулевой механизм служил вам дольше, нужно вовремя заменять необходимые комплектующие, делать развал и балансировку колес, избегать участков дороги с большими ямами, поддерживать необходимое давление в шинах автомобиля, своевременно менять жидкость для рулевого механизма, при необходимости доливать её. Все эти советы помогут вам в дальнейшем наслаждаться приятным управлением своего авто.
Дефектовка деталей
Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.
Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа
Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки
Глубокая коррозия штока рейки. Такую деталь ставить нельзя.
На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.
Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.
Износ прижимной втулки — фторопластовая вставка продавлена
Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.
Ремонт рулевой рейки
После того как узел сняли с автомобиля, можно приступить к его переборке. Для этого уже не требуются какие-то особые условия для работы. Достаточно свободного пространства на столе и набор гаечных ключей и съёмников. Порядок действий:
- Снимаем хомуты, которые держат пыльники, и извлекаем резиновые защитные гофры.
- На основании рулевой тяги отгибаем стопорные шайбы. Придерживая тягу ключом на «22», выкручиваем ее из рейки. Повторяем то же самое с другой стороны.
- Откручиваем трубопроводы, предварительно пометив их расположение.
В районе мест прикрепления тяг извлекаем стопорное кольцо.
После небольшого сдвига вправо извлекаем ограничительную втулку.
Откручиваем фиксирующую гайку и извлекаем пружину, шайбу, втулку клапана, направляющую и уплотнительную прокладки.
Извлекаем стопорное кольцо и выколачиваем клапан управления.
Фиксируем всю деталь. Лучше всего зажать ее в тисках. Это позволит беспрепятственно извлечь рейку, а с помощью проставки можно выбить сальник из трубы.
Весь механизм переворачиваем на 90 градусов для извлечения подшипника скольжения и нижнего сальника, а также управляющего клапана.
Все детали, которые еще пригодны для повторной эксплуатации, очищаем и промываем.
На свои места устанавливаем новый сальник и подшипник скольжения. Их необходимо запрессовать. Для этого нелишним будет воспользоваться специальным прессом. Однако если такого устройства нет под рукой, детали можно аккуратно установить с помощью постукивания молотком.
Чтобы не началась течь верхнего сальника редуктора, необходимо установить тефлоновые кольца. Для ремонта рулевых реек в магазинах автозапчастей продаются специализированные ремкомплекты.
На зубчатую балку одеваем резиновую прокладку
Важно этот сальник не повредить, поэтому на зубчатую часть одеваем защитный колпачок из пластмассы, по которому и будет скользить прокладка за пределы зубьев. После этого балку вставляем в корпус и постукиванием запрессовываем
Так устанавливается внутренний сальник.
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ! Лучше всего поменять все резиновые и тефлоновые кольца. Перед установкой предварительно нужно смазать их гидравлической жидкостью.
- Когда балка находится внутри корпуса, устанавливается второй сальник.
- Устанавливается втулка и заколачивается стопорное кольцо. Оно должно быть новым.
- Запрессовывается управляющий клапан и нижний подшипник. Затягивается гайка, обильно смазывается герметиком и устанавливается картер рейки.
- В месте прикрепления тяги устанавливается новый сальник, подшипник и стопорное кольцо.
- На седло направляющей рейки наносится достаточное количество густого смазывающего материала. Механизм вставляется в корпус, и на резьбу крышки направляющей рейки наносится несколько капель герметика. После этого монтируется пружина, и крышка закручивается до упора. Далее необходимо начать отпускать крепеж до тех пор, пока управляющий клапан не начнет вращаться от руки с незначительным усилием. После этого можно затянуть контргайку.
- На свои места устанавливаются рулевые тяги и затягиваются с установленным моментом затяжки. Детали смазываются, надеваются защитные гофры и затягиваются хомуты.
- Прикрепляются трубопроводы и устанавливаются на автомобиль в обратном порядке.
После установки механизма на машину рулевую систему необходимо прокачать и залить необходимое количество гидравлической жидкости. После этого обязательно проводится регулировка колес на развал и схождение.
Инструкция замены
Перед началом работы, прежде всего, взвесьте свои навыки и возможности – сможете ли вы одолеть ремонт подобного рода? Потому что для некоторых автовладельцев предпочтительнее потратить некоторую сумму денег, но сэкономить время и нервы. Но если вы уверены, что справитесь, значит нужно запастись простыми необходимыми инструментами:
- Верстак с тисками
- Головки в наборе (размер в диапазонах от 10 до 12)
- Рожковый ключ на 32
- Отрезок резинового шланга с внутренним диаметром около 10-12 миллиметром и длиной около 50 сантиметров
- Одна-две бутылки из пластика средних объёмов (литр-полтора)
- Электрическая дрель или шуруповерт (в комплекте должно иметься сверло по металлу)
- Смазка
- Газовый и разводной ключ
Кроме того, данный процесс будет невозможен без удобного доступа к днищу машины. Проще говоря, производить замену лучше в гараже, где имеется смотровая яма.
Для того, чтобы заменить сальник, в первую очередь нужно демонтировать рулевую рейку. А это невозможно без снятия продольной балки с опорами двигателя, стабилизатора, а также выхлопной трубы. Также возможно понадобится специальный съёмник.
- Сперва отсоединяем минусовой провод от аккумулятора, а в том случае, если ваш автомобиль оборудован подушкой безопасности, понадобится отключить и плюсовой.
- Затем ждём около 10 минут и отсоединяем балку. Однако предварительно нужно использовать домкрат для коробки передач – желательно одновременно в двух точках.
- Когда все детали демонтированы, нужно обязательно слить жидкость из системы. Для этого демонтируем шланг с распределителя, ставим его в подготовленную пластиковую бутылку, и затем заводим двигатель.
- Нужно покрутить руль для упора в несколько подходов. Затем он устанавливается в исходное положение, и для больше безопасности закрепляется ремнём или прочной веревкой.
- Теперь понадобится вынуть саму рейку, для чего необходимо открутить несколько крепежных болтов и гаек. Оптимально, если деталь получится вынуть с первого раза, однако очень часто мешают выступы крепления, о чем не сказано ни в одном руководстве. Но следует стараться не смещать положение рейки в корпусе и при некотором усилии, вы таки сможете её демонтировать.
- Чтобы добраться до сальников, нужно целиком раскрутить рейку. Многие детали, скорее всего, ни разу не менялись со времен заводского производства и здорово прикипели друг к другу, так что вам понадобится немало физической силы, чтобы открутить рулевые тяги и выкрутить болты крепления регулятора.
- За торцевой крышкой рейки находится первый сальник – его нужно аккуратно выбить молотком через деревянную прокладку. После выбиваем второй, стараясь не поцарапать внутреннее зеркало.
- Все детали нужно протереть сухой материей и собрать обратно – но на этот раз используя новые сальники. От качества сборки зависит эффективность ремонта, так что будьте предельно аккуратны и следуйте инструкции.
- В процессе элементы нужно смазывать, чтобы установка проходила мягче. Собранную рейку можно устанавливать обратно.
- В конце нужно залить новую жидкость и завести двигатель, чтобы прокачать его. Если проблемы с рулевым управлением исчезли, значит вы все сделали правильно.
Напоследок хотелось бы сказать, что поначалу насос будет гудеть, издавая странные звуки, но это не должно вас пугать – через 10-15 минут езды этот эффект исчезнет.
Варианты решения проблемы
Прежде чем делать какие-либо выводы, необходимо добраться до внутренностей узла и изучить степень изношенности деталей. Что делать, когда выявлены протечки масла из рейки:
- Установите автомобиль на смотровую канаву, зафиксируйте ручным тормозом и снимите передние колеса, подставив надежные колодки.
- Пользуясь съемником, выдавите шаровые пальцы рулевых тяг из проушин поворотных кулаков. Предварительно открутите гайки крепления шарниров.
- Снимите все элементы, мешающие демонтировать рейку. На большинстве легковых авто приходится убирать аккумулятор, воздушный фильтр и бачок абсорбера.
- Выверните баранку до конца, чтобы заблокировать ее механическим противоугонным замком. Разберите крепление рулевого вала к рейке.
- Опорожните систему ГУР и отсоедините от агрегата трубки подачи жидкости.
- Открутите рулевую рейку и снимите ее с автомобиля. На некоторых моделях она крепится к кузову, на других – к подрамнику.
Примечание. Опытный мастер способен выполнить ремонт, не демонтируя узел с машины. Но если вы занялись вопросом самостоятельно, рейку лучше снять. Так ее удобнее разобрать и поменять изношенные детали.
Чтобы добраться до сальников, следует стащить резиновые чехлы, зафиксированные стопорными кольцами либо металлическими хомутами. После этого становятся видны причины, по которым потекла рулевая рейка. Какие предпринять действия, зависит от технического состояния внутренностей:
- Вам повезло, если на валу отсутствуют следы ржавчины, видны только потеки. Достаточно заменить сальники, причем обе детали.
- Ржавый вал придется демонтировать. Небольшие очаги коррозии убираются проточкой и шлифовкой на станке, после чего ставятся ремонтные сальники, чей внутренний диаметр подбирается по новому размеру вала.
- Слишком заржавевший вал лучше поменять на новый, так выйдет надежнее и дешевле в перспективе.
- Полная замена рейки производится после выявления критического износа шестерен, проявляющегося стуком в процессе езды. Точный диагноз ставится после разборки агрегата.
Чтобы вытащить вал, нужно открутить защитные кожухи (при наличии) и шайбу регулировки шестеренчатой передачи, предварительно наметив ее положение. Затем извлекаются оба вала – ведущий рулевой и реечный. В последнюю очередь аккуратно выбиваются полимерные втулки и сальники (удерживаются стопорными кольцами). По окончании корпус тщательно вымывается.
Совет. Прежде чем выбрать способ ремонта, покажите снятый агрегат мастеру – автомеханику. Он определит степень изношенности вала и подскажет, как лучше поступить в вашей ситуации.
Если вы решили выполнить все ремонтные работы своими руками, то правильнее избрать вариант №3 – попросту сменить вал и сальники. Оригинальные запчасти прослужат не менее 100 тыс. км при условии, что поврежденные резиновые чехлы будут своевременно меняться.
Вариант с проточкой и шлифовкой менее надежен – работы выполняют люди и не всегда качественно. После небрежной обработки поверхность вала останется шершавой и сразу начнет истирать вновь установленные сальники. Рейка может снова потечь буквально через 20-40 тыс. км.
Установка агрегата и сборка автомобиля производится в обратном порядке
Особое внимание уделите заполнению системы гидравлической жидкостью, которую тоже следует поменять. В ней не должно оставаться воздушных пробок
После проверки работоспособности обязательно посетите СТО, дабы откорректировать углы развала – схождения передних колес.
Что делать, если течет рулевая рейка? Срочно устраняем
Немногие автолюбители знают, что делать, если течет рулевая рейка. Попробуем разобраться, почему это происходит, и как с этим бороться. Ведь от состояния рулевого управления напрямую зависит безопасность эксплуатации автомобиля. Не стоит надеяться на авось, как только заметили малейший намек на неисправность, сразу стремитесь ее устранить любыми возможными способами. Простейшую диагностику можно провести самостоятельно. Определив причину неисправности, ее можно быстро устранить без особых проблем в любом гараже. Для этого, не потребуется никакого особого инструмента. Можно обойтись тем, что имеется под руками.
Проверка состояния сальников рулевой
Если при движении машины руль с трудом поворачивается в стороны, а на асфальте спереди автомобиля есть следы пятен от масла и появился подозрительный шум в гидроусилителе самого руля, нужно проверить состояние рулевой рейки. При сильной степени износа вместо нескольких капель на асфальте появятся уже лужицы из смазочной жидкости.
Если в бачке гидроусилителя падает жидкость слишком быстро, значит проблемы с сальником. Запах гари, который чувствуется, тоже является признаком поломки. В таком случае нужно провести срочный ремонт, который заключается в снятии старых деталей и установке новых сальников.
Ремонт рейки – сложно, но можно!
Выполнять ремонт рулевой рейки для автомобиля с механическим типом управления намного легче, чем в случае с гидравлическим. Мы рассмотрим пример замены и ремонта гидравлического типа управления, так как в этом случае вы узнаете обо всех возможных сложностях. Для начала необходимо разобраться, из каких элементов состоит рулевая рейка.
Основные элементы – это зубчатый вал, опорная втулка и золотниковый механизм. В механизме гидравлического типа к рулевой рейке крепится насос, который непосредственно приводит её в действие. При снятии рейки он, к слову, очень мешает. Выполнять ремонт рулевой рейки очень сложно. Если вы никогда не выполняли данную процедуру, тогда лучше обратиться в автосервис или к знающему другу, который поможет проделать основные операции.
Помимо знаний, вам нужен будет ряд инструментов и запчастей – специально для работ продаются готовые ремкомплекты. Для каждой модели автомобиля он свой. Но некоторые элементы подходят к авто одной и той же марки – так часто происходит в случае с отечественными автомобилями. Когда ремкомплект приобретен, можно приступить к разборке рейки. Это лучше всего делать на подъемнике или на смотровой яме.
Для начала нужно зафиксировать руль ровно и поставить автомобиль на ручник. Зафиксировать руль можно при помощи механизма блокировки, или же обмотав его уплотнительной лентой вместе с рулевой колонкой. На следующем этапе необходимо снять защиту двигателя, если таковая у вас имеется. После этого откручивайте крепежные детали – складывайте их отдельно, чтобы на этапе сборки не потерять их и не запутаться.
Под капотом при необходимости нужно снять воздушный фильтр, отодвинув патрубки в сторону. Отключите электронные фишки, которые в процессе снятия рулевой рейки могут мешать. Если у вас система управления гидравлическая, то необходимо предварительно выкачать всю жидкость из бачка. В наше время она очень дорого стоит, поэтому экономия вам не помешает – аккуратно перекачайте ее в чистую канистру.
Внутри салона автомобиля нужно открутить, а затем выбить кулачковый механизм. Трубки высокого и низкого давления в гидроусилителе нужно откручивать специальным гаечным ключом, чтобы не «зализать» грани. Ни в коем случае не пытайтесь сорвать их другими подручными инструментами. Это может привести к необходимости полной их замены, а для этого трубки нужно будет развальцовывать. В домашних условиях этого не сделаешь, потому придется обращаться в специализированный сервис, так что вся ваша экономия сойдет на нет.
Кулачковый механизм находится возле педалей газа и тормоза. Как только его снимете, рейку со всеми её механизмами и подшипниками можно вытащить с автомобиля. В процессе демонтажа могут возникнуть осложнения с рулевыми тягами и шаровыми наконечниками, возможно, нужно будет их открутить. Но лучше всего, если вы достанете их вместе с рейкой, потому как новые пыльники будет намного удобней устанавливать, когда все в сборе.
Ремонт рулевой рейки
После того как узел сняли с автомобиля, можно приступить к его переборке. Для этого уже не требуются какие-то особые условия для работы. Достаточно свободного пространства на столе и набор гаечных ключей и съёмников. Порядок действий:
- Снимаем хомуты, которые держат пыльники, и извлекаем резиновые защитные гофры.
- На основании рулевой тяги отгибаем стопорные шайбы. Придерживая тягу ключом на «22», выкручиваем ее из рейки. Повторяем то же самое с другой стороны.
- Откручиваем трубопроводы, предварительно пометив их расположение.
В районе мест прикрепления тяг извлекаем стопорное кольцо. После небольшого сдвига вправо извлекаем ограничительную втулку. Откручиваем фиксирующую гайку и извлекаем пружину, шайбу, втулку клапана, направляющую и уплотнительную прокладки. Извлекаем стопорное кольцо и выколачиваем клапан управления. Фиксируем всю деталь. Лучше всего зажать ее в тисках. Это позволит беспрепятственно извлечь рейку, а с помощью проставки можно выбить сальник из трубы. Весь механизм переворачиваем на 90 градусов для извлечения подшипника скольжения и нижнего сальника, а также управляющего клапана. Все детали, которые еще пригодны для повторной эксплуатации, очищаем и промываем. На свои места устанавливаем новый сальник и подшипник скольжения. Их необходимо запрессовать. Для этого нелишним будет воспользоваться специальным прессом. Однако если такого устройства нет под рукой, детали можно аккуратно установить с помощью постукивания молотком. Чтобы не началась течь верхнего сальника редуктора, необходимо установить тефлоновые кольца. Для ремонта рулевых реек в магазинах автозапчастей продаются специализированные ремкомплекты. На зубчатую балку одеваем резиновую прокладку
Важно этот сальник не повредить, поэтому на зубчатую часть одеваем защитный колпачок из пластмассы, по которому и будет скользить прокладка за пределы зубьев. После этого балку вставляем в корпус и постукиванием запрессовываем. Так устанавливается внутренний сальник
Так устанавливается внутренний сальник.
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ! Лучше всего поменять все резиновые и тефлоновые кольца. Перед установкой предварительно нужно смазать их гидравлической жидкостью.
- Когда балка находится внутри корпуса, устанавливается второй сальник.
- Устанавливается втулка и заколачивается стопорное кольцо. Оно должно быть новым.
- Запрессовывается управляющий клапан и нижний подшипник. Затягивается гайка, обильно смазывается герметиком и устанавливается картер рейки.
- В месте прикрепления тяги устанавливается новый сальник, подшипник и стопорное кольцо.
- На седло направляющей рейки наносится достаточное количество густого смазывающего материала. Механизм вставляется в корпус, и на резьбу крышки направляющей рейки наносится несколько капель герметика. После этого монтируется пружина, и крышка закручивается до упора. Далее необходимо начать отпускать крепеж до тех пор, пока управляющий клапан не начнет вращаться от руки с незначительным усилием. После этого можно затянуть контргайку.
- На свои места устанавливаются рулевые тяги и затягиваются с установленным моментом затяжки. Детали смазываются, надеваются защитные гофры и затягиваются хомуты.
- Прикрепляются трубопроводы и устанавливаются на автомобиль в обратном порядке.
После установки механизма на машину рулевую систему необходимо прокачать и залить необходимое количество гидравлической жидкости. После этого обязательно проводится регулировка колес на развал и схождение.
Когда нужно менять сальник рейки рулевой?

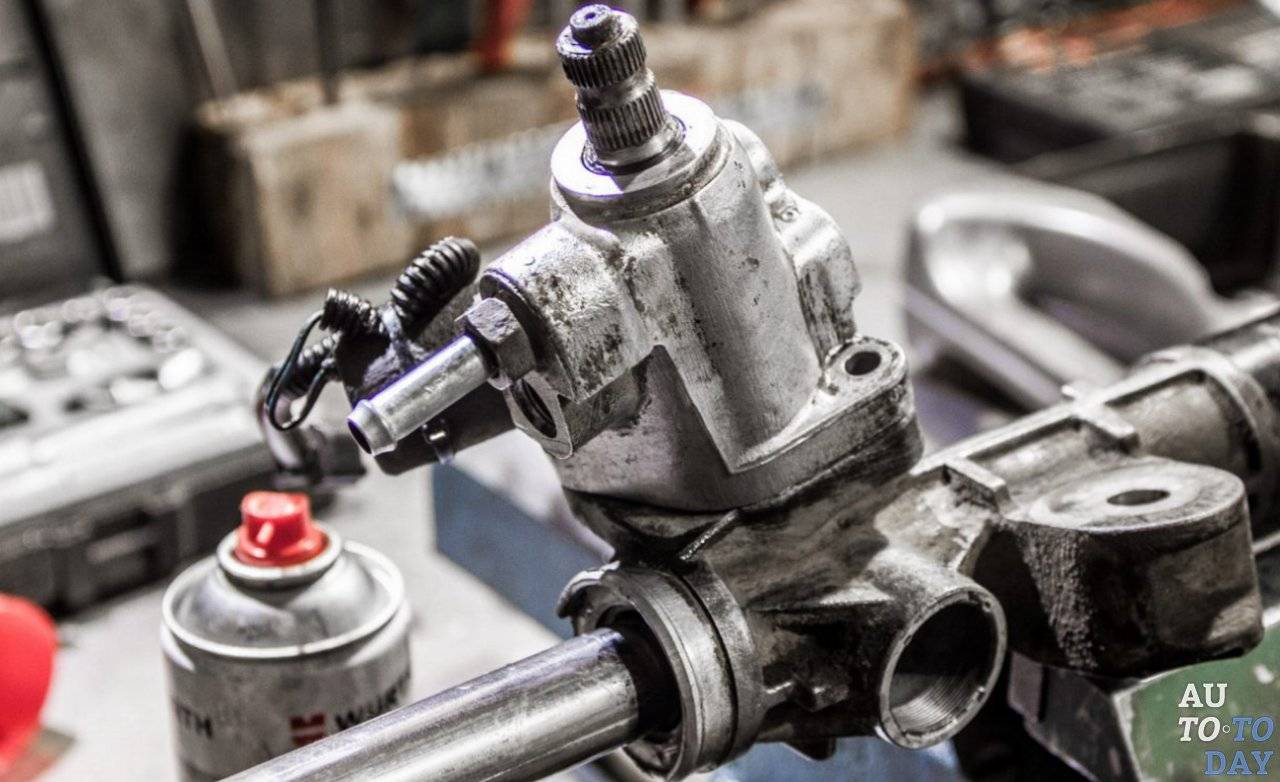

Самыми важными деталями системы рулевого управления считается не только рейка, зубчатое колесо и электро- или гидравлический усилитель. На самом деле в устройстве этого механизма есть более важные компоненты. Это подшипник и сальник. Если последний имеет малейшее смещение, его необходимо заменить. На необходимость того, что придется приобрести ремкомплект рулевой и выполнить замену всех уплотнителей, может намекать течь гидравлической жидкости или масла. Обнаружить такой симптом достаточно просто. В бачке с жидкостью для гидравлического усилителя очень быстро опустится уровень до минимального показателя. В салоне водитель и пассажиры будут чувствовать характерный запах.
Смотреть галерею

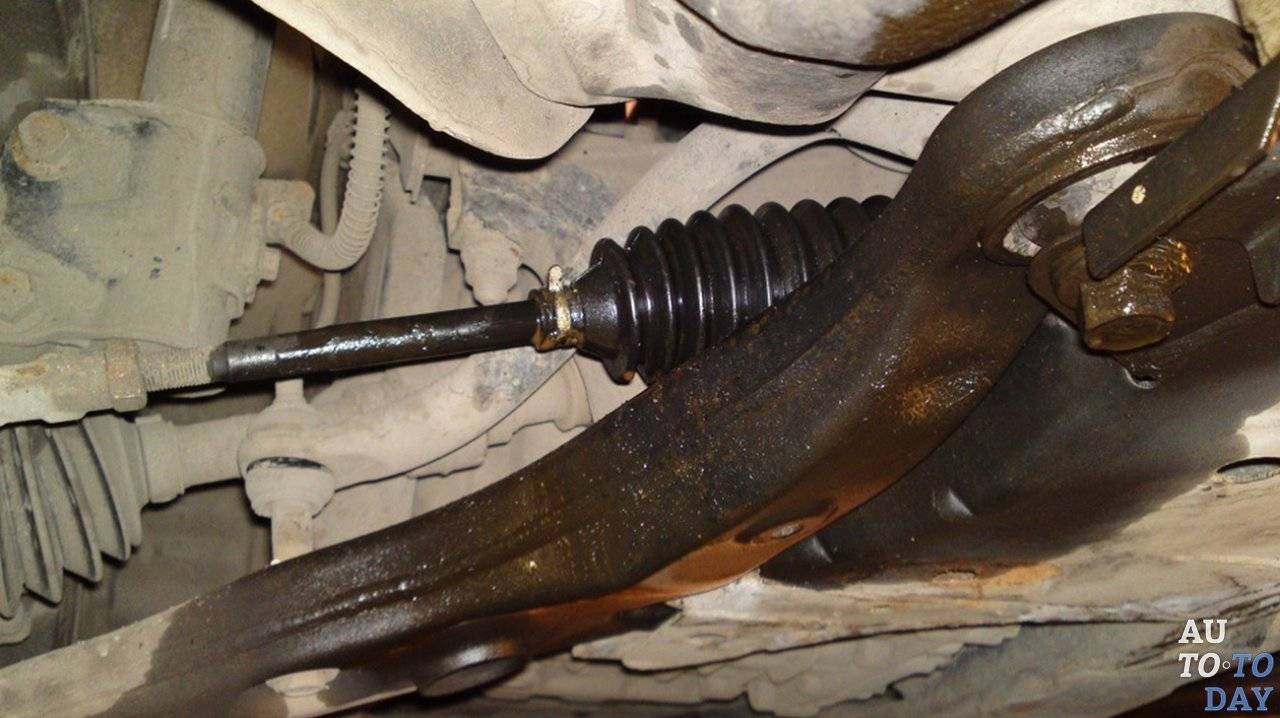

Это говорит о том, что масло из системы управления попадает на горячие детали, просачиваясь через сальник рейки рулевой или другие уплотнители. На месте стоянок автомобиля могут оставаться пятна масла. Кстати, они могут появляться и не только после стоянки, но и во время движения.
Смотреть галерею
О том, что требуется заменить сальник, также сообщит большое количество дыма
Также следует обратить внимание на рулевую рейку, если при выполнении поворотов колесо вращается слишком туго. Иногда возникает гул в месте расположения гидроусилителя, которого раньше не было
Здесь стоит поспешить, а иначе скоро автомобиль может полностью потерять управление. О грядущей замене могут сообщить и повороты, которые машина выполняет очень неохотно. При этом в процессе вращения руля слышен стук. Следует обратить внимание на сальник рейки рулевой и в другом случае. Если рулевое колесо плохо возвращается в свое центральное положение и не хочет оставаться в нем, вероятнее всего, сломан именно этот механизм. Стоит приготовится к ближайшему ремонту рейки, если уровень жидкости в бачке ГУР постоянно падает, а каких-либо видимых причин для этого нет.
