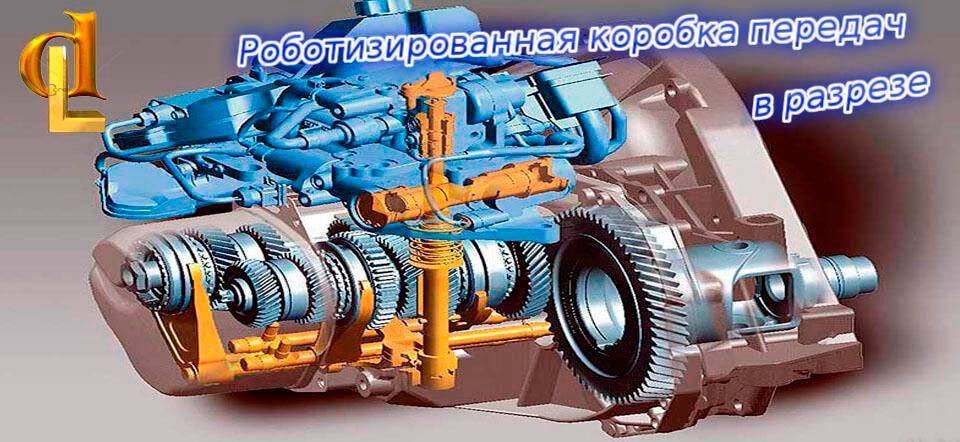

РКПП — роботизированная коробка передач, «робот»

Чем отличается робот от автомата

Чтобы понять, чем отличается коробка автомат от робота, стоит разобраться с принципом работы каждой из указанных трансмиссий и устройством системы в целом.

Устройство и принцип работы АКПП

В основе автоматики система управления, гидротрансформатор и сама КПП планетарного типа с конкретными шестернями и фрикционами. Благодаря подобной конструкции скорости переключаются в автономном режиме без участия водителя. Ориентиром в данном случае являются такие параметры, как режим движения, нагрузка и обороты двигателя.

Актуальность установки автомата наблюдается на грузовых и легковых машинах, а также автобусах. Если автомобиль переднеприводный, конструкция АКПП дополняется дифференциалом и главной передачей.

Устройство и принцип работы РКПП

Первое, чем отличается робот от автомата — особая конструкция, сочетающая в себе возможности механической и автоматической КПП. По сути, механика в данном случае дополнена автоматическим управлением с исполнительными механизмами, которые отвечают за переключение передач и работы сцепления. Переключение происходит аналогичным образом, как в случае с механической трансмиссией, но водитель в этом не участвует.

Первостепенной целью создания роботизированной КПП являлось снижение стоимости трансмиссии и одновременное слияние всех преимуществ механики и автомата. Речь идёт об удобстве управления и комфорте. В результате существует несколько вариантов устройства системы.

1. На примере автомобилей BMW серии M можно рассмотреть наиболее качественную и известную РКПП под названием Sequental M Gearbox (SMG). Коробка передач 6-ступенчатая, механическая, при этом электронная управляемая гидравлика отвечает за переключение скоростей и отключение сцепления. Передачи переключаются за 0,08 сек.
2. На примере Mercedes-Benz A-класса можно рассмотреть другой принцип, где электрогидравлический привод сцепления установлен на базе механики. В переключении скоростей водитель участвует, но педалей здесь только две. Электрический привод самостоятельно отслеживает положение рычага и педали газа, поэтому сцепление в данном случае отсутствует и отключается в автоматическом режиме. Цифры на ABS и датчиках двигателя помогают электронике в расчеёах, чтобы избежать рывков при переключении и резкого прекращения работы двигателя.
3. На примере автомобилей Ford и Opel можно рассмотреть третий принцип, где гидронасосы заменены шаговыми двигателями. Несмотря на бюджетность такого варианта, на практике он получился не слишком удачным, что выражается в задержке переключения скоростей и сильных рывках. Тем не менее на Toyota Corolla установлена аналогичная трансмиссия, и упомянутые недостатки здесь отсутствуют.

Основные отличия АКПП от РКПП

Итак, коробка робот и автомат: в чём разница между этими двумя трансмиссиями?

1. Первое отличие в конструкции. В случае с роботом это механика с блоком управления, устройство автоматики совсем другое.
2. Плавность и скорость переключений у автоматики лучше.
3. Почти все АКПП лишены функции ручного переключения, тогда как у роботизированной трансмиссии данная функция присутствует.
4. Еще одно отличие робота от автомата заключается в бюджетном ремонте и обслуживании первого.
5. Экономия также выражается в том, что робот потребляет меньше масла и топлива.

Конструкция и принцип работы роботизированной коробки

В конструктивном плане коробка-робот идентична с обычной «механикой». Вся разница заключается в том, что подбор и переключение передач в ней это полностью автоматизированный процесс. Фактически это значит, что есть некий «мозг», который и отвечает за включение нужной скорости. Причем процесс смыкания/размыкания сцепления практически не заметен и не ощутим. Поэтому водители авто с роботом отмечают высокий уровень комфорта, простоту использования и динамичность.

Особенность робота заключается и в том, что эта коробка может совмещать как одно, так и сразу два сцепления. Внедрив в конструкцию дополнительный механизм разъединения трансмиссии от двигателя, инженеры попытались снизить негативный эффект провалов тяги. Двойное сцепление реализовано в коробках по типу DSG или Powershift. Такие коробки еще называют преселективными или «предварительно выбирающими». Они позволяют при включенной скорости выбрать следующую передачу без перерыва в работе КПП. На авто с такими коробками передача крутящего момента происходит без потерь, так как нет разрыва потока мощности.

Стоит ли приобретать автомобиль с преселективной коробкой?

Как и в случае с автоматической коробкой, функционирование робота невозможно без наличия электронной системы. Датчики следят за определенными рабочими характеристиками коробки, передают информацию блоку управления, где формируются команды исполнительным механизмам с учетом прописанных алгоритмов. Предусмотрен и ручной режим работы (как Типтроник на АКПП), благодаря которому водитель имеет возможность переключать передачи за счет органов управления – селектор или переключатели, расположенные под рулем.

Проверка уровня масла в Форд Фокус-3

Поскольку коробка передач Powershift в Ford Focus относится к разряду необслуживаемых,

проверить уровень масла привычным способом (при помощи щупа) не получится. Щупа как такового попросту нет. Проверить уровень масла можно через контрольное отверстие – оно находится в нижней части автомобиля. Автомобиль нужно поднять домкратом или любым другим способом. При этом поддон картера снимать не требуется, достаточно получить доступ контрольному отверстию, оно расположено рядом со сливным и заливным. Открыв пробку, нужно внимательно осмотреть горловину. Если она сухая и следов масла не видно – требуется долив.

Как определить, что масло утратило свои свойства? О том, что масло пора менять, свидетельствуют следующие признаки:

• Специфический запах гари;
• Вкрапления металлической стружки в жидкости;
• Наличие осадка – хлопьев гари и пыли;
• Изменение цвета – отработанное масло из светлого становится темно-коричневым.

Если при проверке выявлены эти признаки, то долив масла ситуацию не спасет. Такую жидкость надо менять полностью, и затягивать с этим нельзя. Согласно статистике, более половины всех поломок трансмиссии Форд Фокус 3 происходит из-за плохого масла.

Основные неисправности в работе роботов

Симптомы, которые могут сообщить о неполадках в работе устройства:

1. На контрольном щитке появился сигнализационный индикатор. Это может быть лампочка Чек Энджин или специальный символ, сообщающий о проблемах в работе коробки передач.
2. При езде водитель слышит посторонние звуки. О неполадках в работе трансмиссии могут сообщить нехарактерный вой или жужжание.
3. Отсутствует реакция при нажатии на газ. Обороты двигателя не увеличиваются либо увеличиваются, а скорость движения не растет.
4. Появление масляной лужи под автомобилем. Это свидетельствует об утечке расходной жидкости из агрегата.
5. Происходит буксовка системы сцепления.
6. Когда водитель жмет на газ и делает это плавно либо при переключении скоростей, появляется толчок или рывок.
7. Трансмиссионный узел сам по себе прекращает функционировать, автомобиль останавливается и не двигается.

Большая часть неполадок обусловлена некорректной работой микропроцессорного устройства. Если говорить о механических проблемах, то большая часть из них связана с износом составляющих элементов. Такие детали обычно ремонту не подлежат и меняются.

Механические неполадки:

• износ вилки, предназначенной для выбора скорости;
• подшипниковые устройства качения изнашиваются, из-за этого может наблюдаться гул.

Как управлять роботизированной коробкой передач

Когда частота вращения ведущего вала, измеряемая датчиком оборотов трансмиссии, опускается ниже заданного значения, TCM автоматически выключает сцепление. Это позволяет автомобилю остановиться, не заглушая двигатель.

Если рычаг переключения передач находится в положении E или M, при снижении скорости автомобиля ниже заданной величины TCM включает наиболее приемлемую передачу. Если на заданной или более низкой скорости автомобиля рычаг переключения передач в течение 2 с удерживается в положении N при отпущенной педали тормоза, TCM блокирует рычаг для предотвращения установки его в недопустимое положение.

В случае нажатия педали тормоза рычаг переключения передач разблокируется. Тем, кто впервые осваивает роботизированную коробку передач, придется несколько перестроиться и изменить навыки вождения.

Переключение передач на автомобилях, оснащенных роботами, происходит автоматически, чем больше водитель нажимает на газ, тем выше передача и соответственно скорость автомобиля.

При переключении передач происходят толчки, чтобы их уменьшить водителю рекомендуется помогать роботу. Сделать это нетрудно, достаточно перед самым моментом, когда должно произойти переключение передач, немного сбросить газ, в этом случае переключение на повышенную или пониженную скорость происходит плавно.

На любых бюджетных автомобилях оснащенных роботами, нельзя очень резко нажимать на педаль газа, так как может сработать защита и автомобиль переключится в нейтральное положение. В любом случае, подобную процедуру можно и даже рекомендуется проводить и в летнее время, что позволит всем элементам трансмиссии и коробки передач получить достаточно жидкую смазку.

Как ездить на роботизированной коробке передач тойота меры перед непосредственным началом движения сыграют очень положительную роль в сроке службы любого авто и предотвратят истирание и износ отдельных элементов.

https://youtube.com/watch?v=MpMsr1YK0Qc

Для того, чтобы избежать преждевременного выхода из строя как составных частей коробки переключения передач, так и трансмиссии в целом, рекомендуется соблюдать ряд определенных правил: Категорически не рекомендуется буксовать при низких температурах. В таких условиях букс становится губительным для системы исполнения в целом и может привести к разкалибровке.

Как правильно ездить на роботизированной коробке Тойота Королла

Также важно избегать заснеженных участков дороги, так как существует определенная вероятность просто-напросто застрять, что приведет к нежелательным пробуксовкам. Разумеется, при условии выключенного двигателя

В случае, когда дорожное покрытие ненадлежащего качества, рекомендуется трогаться, не газуя, со второй передачи

Стартуем правильно: Именно поэтому крайне важно выучиться самостоятельно осуществлять передвижение при условии движения по наклонной дороге

Опишем процесс детальнее: Важно при этом помнить о том, чтобы давление на газ было допустимо возможным, такая мера предотвратит образование ситуации с пробуксовкой. При наличии в автомобиле гироскопа, когда выбран авторежим, роботизированная коробка самостоятельно начнет выбирать нужные передачи и, соответственно, переключать

При условии такого движения переключение будет осуществляться преимущественно на понижение.

В случае, когда водитель решил выбрать скоростной режим самостоятельно, ему рекомендуется выбрать её и соблюдать обороты в диапазонене ниже и не выше. Это табу! Стоит также учитывать, что в пробках длиною более минуты мотор скорее всего потребуется заглушить.

Устройство и принцип работы РКПП с двумя сцеплениями

Устройство роботизированной коробки передач с двумя сцеплениями

Преселективный робот – так называют этот тип РКП. И хоть многое в нём сохранилось от «механики», большая часть компоновки сделана по новому принципу. Основные конструктивные элементы:

1. Первичный вал (внешний) четных передач. Это пустотелый вал, на котором жестко закреплены шестерни № 2, 4 и 6;
2. Первичный вал (внутренний) нечетных передач. Он вставлен во внутреннюю полость внешнего вала и несет на себе шестерни № 1, 3, 5, 7 (если есть) и заднего хода;
3. Два механизма сцепления, каждое для отдельного ведущего вала. Каждое из них управляется отдельно и в любой момент может быть включено или отключено;
4. Два ведомых (вторичных) вала. На каждом из них установлены шестерни передач, синхронизаторы и по одной шестерне главной передачи;
5. Гидроблок;
6. Актуаторы сцепления и переключения передач.

То, как работает коробка с двумя сцеплениями, сильно отличается от первых моделей РКПП:

1. При включении передачи приводится в действие сцепление: тот ведущий вал, который работал, отключается от двигателя, другой, наоборот, подключается. Если это старт, то включается сцепление вала нечетных передач;
2. К тому валу, который в данный момент отключен от двигателя, подключается следующая передача ведомого вала. Пока она не задействована, поскольку ведущий вал не вращается, но зацепление уже готово;
3. При переключении передачи работавший до этого вал выключается от двигателя и подключается сцепление второго. И на нём уже включена нужная передача.

Таким образом, коробка сама готовит ту передачу, которая может понадобиться в следующий момент. Чтобы не было паузы, сцепление срабатывает быстро и четко. Нет паузы на включение-отключение сцепления, нет провалов мощности. Наглядно видно на принцип работы на видео, ниже.

Этот тип коробки назвали преселективным, то есть предварительно выбирающем следующий ход.
В качестве привода используется в основном гидравлика: нет смысла делать такую быструю коробку, и полностью терять от нее эффект на задержки в работе электромотора.

Преселективные коробки бывают с «сухим» и «мокрым» сцеплением. Первый вариант – стандартная конструкция, второй – когда внутри корпуса коробки передач находится трансмиссионная жидкость. «Мокрое» сцепление отлично себя показывает на спортивных состязаниях, поскольку лучше охлаждает и защищает механизм.

Недостатки роботов

Так как коробки передач робот стали выпускаться совсем недавно, то в их работе имеется некоторая нестабильность. Настройка одного экземпляра машины проводится долго, ведь каждая выпускаемая схема практически уникальна. Значит и малейший сбой в данной работе может привести к неминуемым финансовым затратам.

Существует еще одна проблема в данной системе передач. К сожалению, ее невозможно перенастроить под иной стиль вождения. Если вы привыкли к скорости, но по неопытности приобрели себе робота, который запрограммирован на экономный режим, переделать его будет невозможно. Можно конечно выжимать с машины максимум и в этих условиях, но мысль что она могла бы и больше не даст покоя.

Программное обеспечение, является одной из главных проблем данного механизма. Как показывает практика, коробка робот устраивает владельцев во всем, кроме возможных сбоев в системе компьютера. Конечно, можно регулярно обращаться за помощью к специалистам, но такой способ будет всегда стоить денег, да и занимает много времени. Самостоятельно подойти к этому вопросу возможно только при наличие специализированных приборов и навыков не ниже среднего уровня.

Плюсы и минусы роботизированной коробки

Нет, как ни крути, а идеального ничего не бывает. Каждая конструкция имеет свои преимущества и недостатки.

Плюсы РКПП:

1. В основе лежит проверенная десятилетиями, старая добрая «механика», ресурс которой измеряется десятками тысяч километров. Любимая многими автомобилистами, надежная, живучая, сравнительно недорогая в обслуживании.
2. Еще про обслуживание. Ремонт РКП с одним сцеплением, в случае поломки, будет на порядок дешевле, чем АКПП или вариатора. Учитывая, что сломаться может абсолютно всё, это серьезный аргумент «за».
3. Компактные размеры и сравнительно небольшой вес. Это особенно актуально сейчас, когда нужно под капот уместить побольше, а расходных материалов потратить поменьше. Обслуживание «робота» не выльется в большие деньги.
4. И при компактных размерах – отличные показатели производительности и экономии топлива. Здесь «робот» намного превосходит даже проверенные временем классические коробки автомат.

Есть и минусы:

1. В старых моделях РКПП, с одним сцеплением, довольно длинные паузы при переключении передач, в некоторых моделях до 2 секунд (!) Ездить на такой и оставаться психически адекватным человеком крайне сложно.
2. Гидравлический привод всё еще дорого стоит, хоть и убирает проблему «задумчивости» коробки. Для нагнетания давления в приводе используется насос, который приводится в движение от коленвала, что значит потери мощности двигателя на работу насоса.
3. Коробки с двойным сцеплением, хоть и достаточно надежны, при ремонте влетают в копеечку. Та же замена сцепления обойдется недешево, а ведь могут выйти из строя актуаторы, это еще дороже. И всевозможные проблемы с электроникой не только отберут деньги на ремонт, но и могут потянуть за собой проблемы неадекватной работы и раннего износа коробки.

Как работает механическая коробка передач

Основу классической «механики» составляют два вала — первичный (ведущий) и вторичный (ведомый). На первичный вал через механизм сцепления передаётся крутящий момент от двигателя. Со вторичного вала преобразованный момент идёт на ведущие колёса. И на первичный, и на вторичный валы посажены шестерни, попарно находящиеся в зацеплении. Но на первичном шестерни закреплены жёстко, а на вторичном — свободно вращаются. В положении «нейтраль» все вторичные шестерни прокручиваются на валу свободно, то есть крутящий момент на колёса не поступает.

Перед включением передачи водитель выжимает сцепление, отсоединяя первичный вал от двигателя. Затем рычагом КПП через систему тяг на вторичном валу перемещаются специальные устройства — синхронизаторы. При подведении муфта синхронизатора жёстко блокирует на валу вторичную шестерню нужной передачи. После включения сцепления крутящий момент с заданным коэффициентом начинает передаваться на вторичный вал, а от него — на главную передачу и колёса. Для сокращения общей длины коробки вторичный вал часто делят на два, распределяя ведомые шестерни между ними.

Упрощённая схема работы 5-Cступенчатой механической коробки передач.

Режимы работы

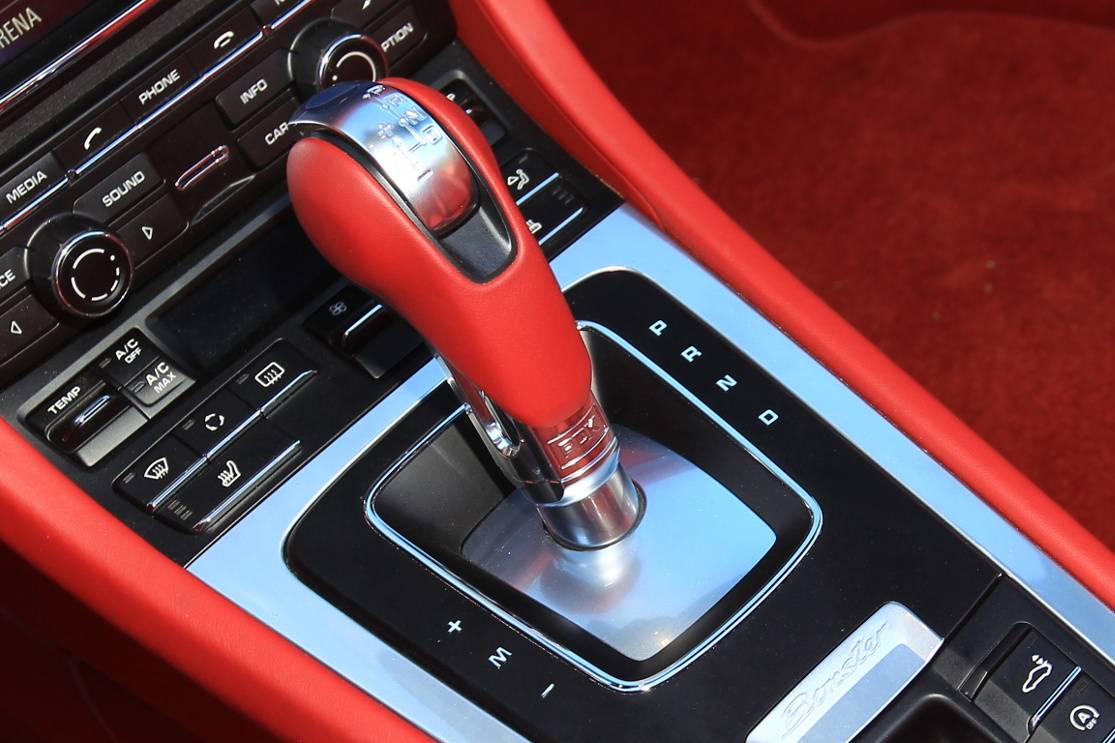

Управление водителем коробкой передач сводится к выбору режима селектором:

1. Нейтраль обозначается «N». В этом режиме двигатель работает, но крутящий момент на колеса не передается. Включать перед началом движения, после остановки, при длительной стоянке.
2. Движение вперед обозначается «А/М», «Е/М» или «D». Включив этот режим, отпускают педаль тормоза и нажимают педаль газа. Машина движется вперед, автоматически переключая скорости в зависимости от ускорения или торможения.
3. Ручное управление обозначается «М». Автомобиль движется вперед, водитель самостоятельно переключает скорости, нажимая подрулевые лепестки или селектор в положения «+» или «-». При этом переключение происходит только на одну ступень.
4. Движение задним ходом обозначается «R». Выбрав этот режим, можно ехать назад.
5. На некоторых РКПП возможно наличие режимов «зимний» и «спортивный».

Понятие роботизированной коробки передач.

Есть также и свои особенности при езде, к которым водитель должен привыкнуть, иначе будет попадать в неприятные ситуации.

Это следующее:

1. Езда в автоматическом режиме подразумевает дороги с хорошим твердым покрытием. Заехав летом в грязь, а зимой в рыхлый глубокий снег, рискуете забуксовать. Алгоритм станет выдавать ошибочные команды, и передачи будут включаться некорректно. Такие ситуации повышают износ деталей и механизмов, что увеличивает риск поломок.
2. Педаль газа нужно нажимать плавно, ни в коем случае нельзя ее давить в пол. Нужно следить за оборотами двигателя, фиксируя моменты переключения скоростей, и избегать перегазовки.
3. Если на авто отсутствует функция помощи при трогании в подъем, нужно поступать так же, как при пользовании ручной КПП, — использовать стояночный тормоз для предотвращения отката назад.
4. При длительных остановках (больше 60 секунд) на запрещающий сигнал светофора или в пробке нужно переключать селектор в положение «нейтраль».
5. Для длительной остановки на парковке сначала переводят селектор в «нейтраль», затем включают стояночный тормоз, после чего отпускают педаль тормоза и глушат двигатель.
6. Каждый производитель указывает, с какой частотой по пробегу нужно проводить перекалибровку ЭБУ (ее еще называют инициализацией или обучением). Это нужно делать из-за износа диска сцепления. Следует проводить процедуру каждые 10000-15000 км.
7. Зимой, при низких температурах воздуха, прогрев коробки занимает ровно столько времени, сколько его потребуется на прогрев двигателя.

Принцип работы КПП-робота

Роботизированную КПП собирают в алюминиевом корпусе, внутри картера находится три набора шестерен планетарной передачи.

Основой передачи крутящего момента является главная пара, с помощью ее согласуется скорость вращения мотора со скоростью движения колес.

Главная передача соединена с дифференциалом, который позволяет колесам двигаться с разной скоростью, за счет этого узла машина может без проблем поворачивать.

Дальше следует вспомнить принцип работы механической КПП. В коробке передач есть первичный и вторичный вал, которые соединяются между собой при помощи шестерен различных размеров.

В зависимости от того, какие именно шестерни соединены в данный момент, образуется определенное передаточное число, и автомобиль двигается с заданной скоростью.

На механике водитель сам управляет переключением скоростей и выжимом сцепления, выбирая нужную передачу.

В роботизированной коробке принцип переключения передач точно такой же, но роль сцепления и выбора передач выполняют сервоприводы, которые управляются электроникой.

Исполнительный электронный механизм не только переключает передачи, но также и выжимает сцепление.

В основном коробкой управляют электрические актуаторы, но иногда встречаются и гидравлические механизмы.

Советы по управлению авто с «роботом»:

• если вам предстоит долгая поездка в гору, активируйте ручной режим и переведите автомобиль на пониженную передачу;
• для разгона таких авто лучше нажимать педаль газа максимум наполовину, причем как можно более плавно;
• если предстоит длительная (дольше 1 минуты) стоянка в пробке или перед светофором, не удерживайте педаль тормоза – лучше переключите коробку в режим N («нейтраль»);
• ездить рекомендуется в режимах полного включения сцепления;
• если вы регулярно останавливаетесь перед светофорами и пробках, активируйте режим M («ручной») и первую передачу.

Из вышеописанного видно, что РКПП имеет мало общего с АКПП. «Автомат» при сравнительно коротких остановках удерживается тормозом, а при долгих переводится в режим Р («парковка»).

Обязательно соблюдайте перечисленные рекомендации. Если ездить на РКПП так же, как на АКПП, быстро возникнут серьезные поломки коробки и сцепления, которые снизят безопасность и комфорт движения.

Любой из автолюбителей, сделавший выбор в пользу авто с роботизированной коробкой переключения передач, почти сразу задается вопросом: как управлять роботизированной коробкой передач?

Следует понимать, что роботизированная КПП – это, по большому счету, классическая механическая коробка, в состав которой включен небольшой электроблок, что осуществляет управление переключением передач и сцеплением.

Такие коробки роботизированного типа обладают рядом примечательных преимуществ: они надежны, комфортны и легки в эксплуатации, а также характеризуются низким расходом топлива.

На сегодняшний день практически каждый из производителей автомобилей имеет в своем модельном ряду виды, укомплектованные роботизированными КП. При этом любым заводом-изготовителем используются своя собственная уникальная технология и особое наименование.

Итак, чтобы разобраться, как правильно ездить на «роботе», и как осуществляется управление роботизированной коробкой, рассмотрим её более детально.
