В большинстве случаев автомобильные турбины подлежат ремонту
Если вы столкнулись с потерей мощности, или со свистящими шумами турбины, или с ростом потребления топлива или дымом, то как правило, если ваша машина оснащена турбиной, скорее всего существует проблема. Турбина на машине неисправна. В этом случае автомобиль нужно как можно скорее отвезти на диагностику в специализированную мастерскую.
Помните о следующем, ни в коем случае не стоит затягивать поездку в автосервис для диагностики турбины. В противном случае вы рискуете потерять в будущем большие деньги, поскольку турбокомпрессор может просто не подлежать после поломки восстановительному ремонту. В итоге вам придется покупать новую турбину, которая стоит огромных денег.
Кроме того, каждый владелец турбированной машины должен знать, что сломанные части турбины могут тоже привести к повреждению самого двигателя. В том числе при выходе турбины из строя также может пострадать еще один дорогостоящий компонент автомобиля – это катализатор.
К счастью многие проблемы связанные с работой турбины могут быть устранены обычным ремонтом. Однако не все автомастерские осмелятся проводить подобные работы. Во многих автосервисах, в случае даже небольших проблем с турбиной частенько советуют купить новую.
Тем не менее, помните о том, что большинство ремонтов различных видов турбокомпрессоров в значительной степени продлевают ее срок службы. Поэтому поломка турбины не всегда означает, что пришло время покупать новый турбокомпрессор.
Но не всегда ремонт турбины бывает оправдан. Все зависит от типа и вида неисправности. Например, очень часто в турбокомпрессорах выходят из строя несколько важных компонентов в результате чего ремонт или переборка турбины будет не целесообразна, поскольку дешевле будет приобрести новый турбокомпрессор.
Пример повреждения втулок из-за износа.

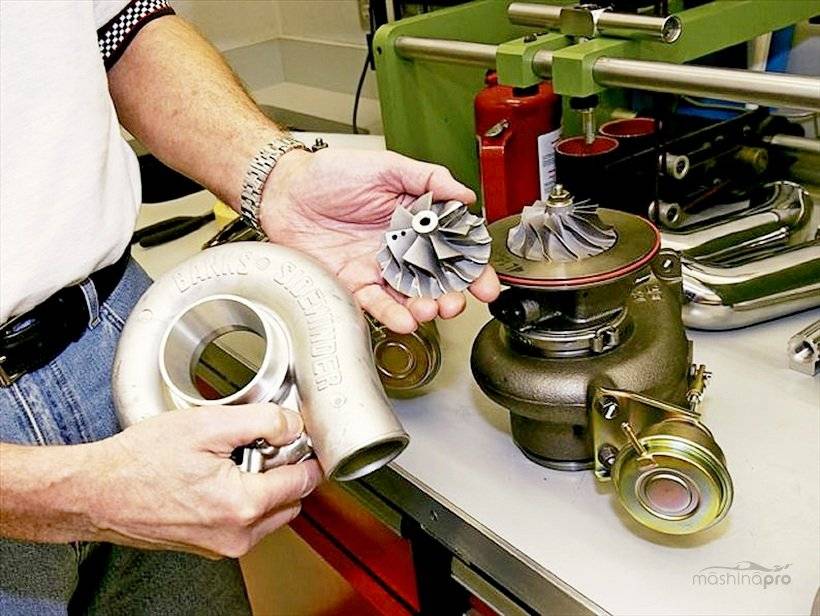

Как производится ремонт турбокомпрессора?
Чтобы провести ремонт турбокомпрессора дизельного двигателя
или его бензинового аналога, необходимо снять агрегат и полностью его
разобрать. Чаще всего из строя выходят втулки, износ которых провоцирует
образование люфтов — их следует заменить на новые. Также в случае износа замене
подлежат подшипники.
Если вал, на котором располагается турбина и
компрессор, имеет повреждения, то его шлифуют, а подшипники меняют на
подходящие по размерам. Турбину и компрессор в случае поломки отремонтировать
вряд ли удастся — они подлежат замене. Также поменять следует и расходные
материалы.
Перед сборкой все детали очищаются с использованием
специальных составов и смазываются маслом. Сборка производится с соблюдением
всех рекомендаций производителя.
Направления совершенствования воздухоснабжения дизельных двигателей с турбонаддувом в будущем
Если снабдить промежуточным охлаждением оборудование,
относящееся к турбонагнетателю, можно добиться хороших результатов.
Хотя научные основы промежуточного охлаждения известны
автомобильным конструкторам всего мира, следующие несколько лет должны
продемонстрировать значительные усовершенствования в этой области.
Усовершенствования будут выражены изменением в компоновке. Когда одна из
крупнейших автомобильных компаний строит автомобиль, который она называет Супер
Купе, и размещает интеркулер в таком месте, что единственный путь для
охлаждающего воздуха проходит через радиатор системы охлаждения и радиатор
кондиционера, это проблема компоновки. Возможно, что интеркулеры с
холодильником могут однажды получить практическое применение. Потребуются новые
процессы и методы, поскольку холодильные компрессоры потребляют больше
мощности, чем могут добавить лучшие интеркулеры. Периодически подключаемый
интеркулер, когда нагнетаемый воздух направляют непосредственно в двигатель на
всех давлениях наддува, когда нет необходимости в охлаждении, может однажды
улучшить отзывчивость всей системы.
Также следующим возможным изменением может стать управление
давлением наддува.
Правильное управление вестгейтом может сделать турбину более
отзывчивой, а так же улучшить кривую крутящего момента. В то время как на
максимальную мощность повлиять можно незначительно, кривая крутящего момента с
приподнятым одним или обоими концами, позволила бы автомобилю быть более
динамичным. Электронное управление сигналом привода вестгейта будет той
основой, которая обеспечит эти улучшения. Обычные вестгейты начинают
открываться в точке значительно ниже желаемого наддува и затем ползут к
положению, требуемому для управления давлением наддува. Такое раннее открытие
отнимает у турбины полезную энергию, из которой можно было бы извлечь пользу,
увеличив скорость вращения. Наличие вестгейта, который открывается и пускает в
обход турбины существенную долю энергии, когда турбина нуждается в ней – изначально
является не совсем рациональным. Электроника изменит эту ситуацию. Подъем
нижнего конца кривой крутящего момента или сглаживание ровного участка на этой
кривой может быть достигнуто программированием сигналов наддува. Так же могут
быть запрограммированы различные уровни наддува дня разных передач.
Легко ли диагностировать повреждение лопастей турбины?
В том случае, если вы заподозрили износ компонентов турбины, то вначале вы должны провести диагностику внутренних колес турбокомпрессора. Например, можете визуально осмотреть состояние колеса компрессора турбины, это можно сделать достаточно легко. Для этого вам надо отсоединить от самой турбины модуль подачи воздуха. В результате вы сможете внимательно рассмотреть износ лопастей компрессора.
Но чтобы сделать диагностику колеса турбины со стороны выпускной системы двигателя, вам для этого уже придется полностью снять турбокомпрессор с двигателя и полностью его разобрать.
Правда чаще всего повреждается колесо компрессора, куда поступает воздух с улицы. Повреждение колеса со стороны выхлопной системы может произойти только при попадании в турбину посторонних предметов из двигателя.
Например, в случае обрыва ремня ГРМ (в случае, когда клапана двигателя встретились с поршнями), в результате чего двигатель выходит из строя. В этом случае после некачественной очистки двигателя от стружки и от других компонентов разрушения запуск мотора может привести к повреждению турбины.
| Признаки неисправностей турбокомпрессора | ||
|---|---|---|
| Симптом: | Проявления: | Что необходимо сделать: |
| Свист турбонагнетателя | При увеличении скорости слышен свист турбины. Возможно поврежден сам вал турбины. Свист вызван из-за металлического трения. | Замена турбокомпрессора / Ремонт. |
| Синий дым | Утечка масла в турбокомпрессоре. Возможно на валу есть сколы (износ). Масло попадает в выхлопную систему. | Замена турбокомпрессора / Ремонт. |
| Увеличился расход топлива | Повреждение подшипников турбокомпрессора. Линия подачи масла в турбину неисправна или забита. | Проверьте маслопроводы турбокомпрессора и при необходимости замените их. |
| Черный дым | Возможно турбине не хватает воздуха для подачи в двигатель. В результате в камере сгорания образовывается неправильная смесь топлива и кислорода. В итоге в процессе сгорания топлива образовывается черный дым. Скорее всего в автомобиле есть утечка поступаемого в двигатель воздуха. | Проверьте шланги и соединение системы всасывания воздуха. Также проверьте линию подачи сжатого воздуха на герметичность и при необходимости замените поврежденный компонент. |
| Потеря мощности I | Недостаток постоянной мощности. Компрессор может быть поврежден. Например, из-за сломанных лопастей турбина больше не может подавать достаточное количество воздуха в цилиндры. | Необходимы новые колеса компрессора. Также необходимо защитить систему подачи воздуха в турбину от попадания инородных вещей. |
| Потери мощности II | Блок VTG загрязнен. В итоге работа лопаток турбины с изменяемой геометрией не эффективна. Например, из-за загрязнения лопаток может не хватать давления выхлопных газов. | Разобрать турбину и очистить лопатки от образования сажи. |
| Чрезмерное давление наддува | Неисправен клапан регулирования давления наддува. Неисправность вакуумного блока регулировки работы клапана. | Замена вакуумного блока, очистка или замена клапана выхлопных газов. |
| Шум от турбокомпрессора | Обратное давление в выхлопной системе слишком высокое. Повреждение колеса компрессора или колеса турбины. Утечка выхлопных газов. | Проверьте выхлопную систему на наличие повреждений. Проверьте компрессор турбины на повреждения. Устраните неисправность с помощью ремонта турбокомпрессора. |
Демонтаж и разборка турбины
Чтобы обнаружить дефект, потребуется снять турбокомпрессор и полностью его разобрать. В процессе нужно прочистить все составляющие, а также проверить отдельные узлы на наличие дефектов. Действуем по следующий схеме:
- Аккуратно отсоединяем трубопроводы, подключённые к агрегату.
- Демонтируем компрессионную и турбинную улитку. Выполняем всё аккуратно, чтобы не повредить колесо турбокомпрессора.
- Проверяем вал на наличие люфта. Допустимым значением считается поперечный люфт в один миллиметр, но не более.
- Демонтируется колесо агрегата, упорный подшипник и уплотнительные вкладыши.
- Снимаются торцевые вкладыши.
После разборки нужно внимательно осмотреть все элементы конструкции на наличие деформаций, сколов, трещин и так далее.
Одна из частых причин, почему пропадает тяга в двигателе
Надежность машины и длительность эксплуатации обусловлены конструкцией автомобиля, системой, качеством используемых автопокрышек. Если неправильно подобрать шины, поездка на таком авто не будет безопасной. Зимние, летние колеса и резина на любой сезон отличаются друг от друга по виду использования, протектору, типу проходимости и другим признакам. Шины с разным индексом нагрузки – это небольшая деталь автомобиля. Автоколесо можно заменить на ходу. Что делать, если пропадает тяга в двигателе с турбиной? Агрегаты отличаются по степени работы и производительности, конструкция – одинаковая. Почему устройство не живет долгий срок?
Многочисленные неисправности, плохо отремонтированных и восстановленных турбокомпрессоров и другие дорогостоящие детали сформировали среди автолюбителей и автомехаников устоявшиеся взгляды. Считается, что качественно восстановить деталь невозможно. Нужно покупать только новую турбину.
Какие бывают повреждения?
— Потеря герметичности роутера;
— Проникновение масла в коллектор;
— Закоксовывание внутренних лопаток турбины.
Из-за плохой смазки быстро изнашиваются и приходят в негодность подшипники роутера. Роутер начинает соприкасаться с корпусом. В исключительных случаях разрушаются лопасти. Инородные частицы проникают во внутрь турбины. Образование смолистых отложений в каналах подвода масла приводит к снижению качества масла и заклиниванию геометрии. На более современных турбинах выходят из строя электродвигатели.
Одна из частых причин отсутствия тяги в двигателе с турбиной
На впускных патрубках бензиновых и дизельных двигателей часто появляются трещины. Машина перестает нормально ехать, плохо разгоняется и выбрасывает клубы черного дыма. Мотор глушат, потом заводят, но при первом ускорении на панели начинает сигналить желтая лампочка «check engine». Необходимо проверить двигатель.
В первую очередь, осмотрите патрубок. Чаще всего надо только поменять треснутый кусок резины. Специальный материал выдерживает температуру и давление. Стоимость — от 10 до 50 евро несоизмерима с заменой всей турбины за 1000 евро (около 70000 руб.)
Внешние признаки похожи на выход из строя всего двигателя: по-черному дымит и не хочет ехать, Сразу же осматривайте впускной тракт. Это может быть и впускной патрубок, и пробитый интеркулер. Начинается утечка — появляются проблемы.
Турбина регулируется вакуумом. При осмотре шлангов, если есть хотя бы маленькая дырочка, у мембраны не хватает сил, чтобы вытянуть клапан. Машина останавливается и дальше не едет.
Если пропала тяга во время движения автомобиля
Можно взять хороший скотч, желательно, армированный и стальную проволоку. Армированным скотчем или липучкой по патрубку делается несколько витков, аккуратно накручивается проволока.
Не забывайте, что система находится под высоким давлением и скотч без проволоки не выдержит. Материал не даст патрубку раздуваться. Можно обойтись без проволоки, если не давить на «газ». Но это временная мера. В дальней дороге нужна скорость и хорошая работа мотора. Если патрубок лопнет, машина совсем перестанет ехать.
Ремонт турбокомпрессора своими руками
В профессиональной мастерской есть возможность диагностировать все узлы и детали любого турбокомпрессора на всех этапах ремонта, включая до и после разборки и сборки. И там созданы условия чистоты, которых невозможно достичь в домашней мастерской при всем желании. Ведь у вас не стоит в гараже специальный агрегат — моечная машина высокого давления, например? А балансировочный стенд? Как вы поняли, мы настойчиво не рекомендуем ремонтировать турбокомпрессор своими руками и настаиваем на этом!
Рекомендуем: Как устранять стук в рулевой колонке — причины неисправности, разборка и ремонт
Проверяем обе крыльчатки: турбину и компрессор. Их отремонтировать невозможно, а придется заменить в случае неисправности.
Ремонт турбины
Ремонтировать свой двигатель рекомендуется на специализированной станции. Однако устранение некоторых неполадок можно осуществить и самостоятельно.
Для начала необходимо произвести визуальный осмотр турбины и оценить ее работу. Ремонт турбины своими руками начинается с проверки уровня масла и его качества. Кроме того, следует оценить вероятность попадания посторонних предметов внутрь конструкции.
Если указанные причины были исключены, то можно приступать к анализу цвета выхлопа. Изменение оттенка, а также снижение тяги нередко свидетельствуют о проблемах на впуске или выпуске. В первом случае речь идет об уменьшении объема подаваемого воздуха, во втором – о наличии утечек.
Чтобы проверить работоспособность турбины, необходимо запустить двигатель. Силовой агрегат не должен издавать никаких посторонних звуков типа скрипа или свиста. В исправном моторе с турбиной не прорывается воздух из соединений. Следом нужно проверить состояние воздушного фильтра.
В основном проблемы с функционированием впуска и выпуска возникают именно с этим элементом. Если фильтр выглядит нормально, то следом за ним необходимо проверить сливной маслопровод. В нем нередко образуются перегибы, повреждения или пробки.
Далее наступает очередь ротора. Его нужно несколько раз прокрутить вокруг своей оси.
Если ротор цепляет за корпус турбины, она подлежит ремонту.
Когда двигатель во время работы издает много шума, следует проверить:
- Все трубопроводы на предмет выявления их износа.
- Ось турбины.
- Ротор.
При наличии проблем с любым из описанных элементов конструкции потребуется квалифицированный ремонт двигателя и турбины.
О наличии неисправностей может сообщает некорректная работа системы наддува. Чтобы проверить последнюю, потребуется сторонняя помощь. Прежде всего следует найти патрубок, который соединяет турбину и впускной коллектор. Затем нужно запустить двигатель и пережать указанный патрубок рукой.
В этот же момент второй человек должно нажать на педаль газа и удерживать ее в течение 3 — 5 минут. Исправный патрубок отвечает на подобные действия водителя, раздуваясь под давлением. Описанный эксперимент необходимо повторить 3 — 4 раза. Если ни в одном из случаев патрубок не раздувается, значит, турбина неисправна.
Вне зависимости от того, какие появились «симптомы», указывающие на наличие проблем с системой наддува, рекомендуется тщательно осмотреть патрубки, фланцы, коллекторы и другие элементы двигателя на наличие в них трещин.
Особенности конструкции турбины двигателя
Конструктивно турбокомпрессор – это весьма простой механизм, который состоит из нескольких основных элементов:
- Общего корпуса узла и улитки;
- Подшипника скольжения;
- Упорного подшипника;
- Дистанционной и упорной втулки.
Корпус турбины выполнен из сплава алюминия, а вал – из стали.
Следовательно, при выходе из строя данных элементов единственным верным решением является только замена.
Большую часть повреждений турбины можно с легкостью диагностировать и устранить. При этом работу можно поручить профессионалам своего дела или же сделать все своими руками.
В принципе, ничего сложного в этом нет (как производить демонтаж и ремонт турбины мы рассмотрим в статье).
Легко ли диагностировать повреждение лопастей турбины?
В случае если вы подозреваете износ компонентов турбины, для начала вы должны провести диагностику колес турбокомпрессора. Например, визуально осмотреть состояние колеса компрессора турбины вы можете достаточно легко. Для этого вам необходимо отсоединить от турбины модуль подачи воздуха. В результате вы сможете внимательно рассмотреть износ лопастей компрессора.
Но для того чтобы сделать диагностику колеса турбины со стороны выпускной системы двигателя. Для этого вам придется полностью снимать турбокомпрессор с двигателя и полностью его разобрать.
Правда чаще всего повреждается колесо компрессора, куда поступает воздух с улицы. Повреждение колеса со стороны выхлопной системы может произойти только при попадании в турбину посторонних предметов из двигателя.
Например, в случае обрыва ремня ГРМ (в случае, когда клапана двигателя встретились с поршнями) в результате чего двигатель вышел из строя. В этом случае после некачественной очистки двигателя от стружки и других компонентов разрушения, запуск мотора может привести к повреждению турбины.
| Признаки неисправностей турбокомпрессора | ||
| Симптом: | Проявления: | Что необходимо сделать: |
| Свист турбонагнетателя | При увеличении скорости слышен свист турбины. Возможно, поврежден вал турбины. Свист вызван из-за металлического трения. | Замена турбокомпрессора / Ремонт |
| Синий дым | Утечка масла в турбокомпрессоре. Возможно на валу есть сколы (износ). Масло попадает в выхлопную систему. | Замена турбокомпрессора / Ремонт |
| Увеличился расход топлива | Повреждение подшипников турбокомпрессора. Линия подачи масла в турбину неисправна или забита. | Проверьте маслопроводы турбокомпрессора и при необходимости замените их |
| Черный дым | Возможно, турбине не хватает воздуха для подачи в двигатель. В результате в камере сгорания неправильная смесь топлива и кислорода. В итоге в процессе сгорания топлива образовывается черный дым. Скорее всего, в автомобиле есть утечка, поступаемого в двигатель, воздуха. | Проверьте шланги и соединение системы всасывания воздуха. Также проверьте линию подачи сжатого воздуха на герметичность и при необходимости замените поврежденный компонент. |
| Потеря мощности I | Недостаток постоянной мощности. Компрессор может быть поврежден. Например, из-за сломанных лопастей колес, турбина больше не может подавать достаточное количество воздуха в цилиндры. | Необходимы новые колеса компрессора колеса. Также необходимо защитить систему подачи воздуха в турбину от попадания инородных вещей. |
| Потери мощности II | Блок VTG загрязнен. В итоге работа лопаток турбины с изменяемой геометрией не эффективна. Например, из-за загрязнения лопаток может не хватать давления выхлопных газов. | Разобрать турбину и очистить лопатки, от образования сажи. |
| Чрезмерное давление наддува | Неисправен клапан регулирования давления наддува. Неисправность вакуумного блока регулировки работы клапана. | Замена вакуумного блока, очистка или замена клапана выхлопных газов |
| Шум от турбокомпрессора | Обратное давление в выхлопной системе слишком высокое. Повреждение колеса компрессора или колеса турбины. Утечка выхлопных газов. | Проверьте выхлопную систему на наличие повреждений. Проверьте компрессор турбины на повреждения. Устраните неисправность с помощью ремонта турбокомпрессора. |
Профилактика неисправностей турбины
Чтобы увеличить срок эксплуатации турбины, нужно соблюдать несколько простых правил:
- Использовать только качественные масло и горючее.
- Отказаться от быстрых промывок турбины. Такая процедура способна за раз полностью вывести из строя агрегат.
- Своевременно менять воздушные фильтры.
- Замену масла необходимо производить после каждых 7 тысяч километров пробега.
- Обязательно прогревать автомобиль с турбированным дизельным двигателем.
- По завершении длительной поездки машина должна в течение трех минут поработать на холостых оборотах. Это позволит исключить появление углеродного осадка.
- Регулярное проведение диагностики силовой установки.
Частые ошибки
Проводя ремонт турбины своими руками, многие пользователи допускают характерную ошибку, которая связана с непониманием демпфера, эффект которого предусмотрен в конструкции подшипникового узла. Демпфирование требуется по причине особенностей работы силового агрегата. Отработанные газы подаются в выпускной коллектор, а затем на рабочее турбинное колесо в дозировке, которую определяет размер открытия выпускных клапанов мотора. В связи с этим поток имеет импульсный характер.
Чтобы компенсировать ударное воздействие в случае постоянной подачи, появилась бы необходимость придания ротору большей жесткости. Это, в свою очередь, привело бы к увеличению габаритов и массы всего агрегата. Стабилизировать ситуацию позволяют подшипники скольжения и втулки плавающего типа. Между ними и корпусом имеется определенный зазор, служащий для образования масляной пленки, как между ротором и втулкой. Элемент вращается примерно вдвое медленнее ротора, две масляные прослойки успешно нивелируют импульсное воздействие выхлопных газов на турбинный ротор.
При ремонте дизельной турбины своими руками ошибочно может диагностироваться завышенный люфт между корпусной частью и втулкой. Некоторые «умельцы», принимая это за дефект, вытачивают увеличенные бронзовые втулки, которые монтируются с усиленным натягом. Такая ошибка приводит к негативным последствиям. Турбокомпрессор начинает работать с максимальным усилием, а отсутствие дополнительной камеры с масляной пленкой приводит к уменьшению демпферного эффекта и повышенному износу подшипников. В некоторых случаях это чревато деформацией вала ротора.
Как проверить турбину на дизельном двигателе: видео, диагностика
Турбированные дизельные моторы отличаются большей мощностью и меньшим расходом топлива. Однако, ресурс турбины заметно ниже, чем у мотора, поэтому регулярная проверка турбонагнетателя позволит вовремя обнаружить его неисправность и обойтись небольшим ремонтом. Из статьи вы узнаете, как проверить турбину на дизельном двигателе своими руками, не обращаясь в автосервис.
Что ломается в турбине
Повышенный расход масла из-за неисправности турбины — частая поломка турбо-моторов
Чтобы четко понимать, как проверить турбину, необходимо разобраться, что именно в ней ломается. Чаще всего самый слабый элемент этого агрегата – подшипники и сальники. Если система смазки двигателя работает с нарушениями, неисправен клапан вентиляции картерных газов или из-за изношенности поршневых колец слишком велик прорыв продуктов сгорания в картер, то все это негативно влияет на состояние подшипников турбины и снижает их ресурс. Износ шариков и обойм возрастает, что приводит к появлению люфта, шума или заклинивания турбины.
Неисправный PCV-клапан приводит к росту давления масла в двигателе и турбине, из-за чего смазка продавливает сальники. Прошедшее сквозь сальник масло вытекает наружу или попадает в нагнетаемый воздух, из-за чего меняется состав топливовоздушной смеси и мотор начинает терять мощность, а в выхлопе появляется сизый или черный дым.
Когда необходимо проверять турбину
Средний срок службы турбины до ремонта или замены при использовании качественного масла, турботаймера и бережном отношении к мотору составляет 150 тысяч километров. Поэтому желательно проверять этот агрегат во время каждой замены масла. В этом случае вы обнаружите неисправность в начальной стадии, благодаря чему ремонт обойдется дешевле.
Устройство системы турбонаддува
Как самостоятельно проверить турбину
Для проверки турбины вам понадобятся чистая проветриваемая площадка, чистая белая неворсистая тряпка и помощник. Перед началом работ вы должны четко понимать, что все ваши выводы приблизительны, ведь для серьезной диагностики необходимо снимать турбину с мотора, а также проверять другие системы двигателя. Проверка турбины должна проходить так:
- На холодном двигателе внимательно осмотрите турбонагнетатель в поисках потеков масла. Проведите пальцем по корпусу агрегата, ощупайте места подключения всех шлангов и патрубков. Если обнаружили хотя бы небольшие следы масла, необходимо ехать на серьезную диагностику.
Обязательно проверьте крыльчатку на предмет продольного люфта
- Заведите двигатель и дайте ему поработать в течение 1 минуты. Внимательно слушайте, издает ли турбокомпрессор какой-нибудь шум, визг, стук или другие звуки. Если подшипники сильно изношены, то посторонние звуки появятся даже при работе на холостых оборотах. Попросите помощника несколько раз резко нажать/отпустить педаль газа, разгоняя мотор до 2,5–3 тысяч оборотов в минуту. Каждое нажатие не должно быть дольше 0,5 секунды. Слушайте турбину – если во время разгона мотора в турбокомпрессоре возникают стук, хруст, исчезающий или постоянный визг, то подшипники необходимо менять.
- Внимательно осмотрите выхлоп работающего двигателя. Во время нажатия на газ в выхлопе должно появляться немного черного дыма, это особенность всех дизельных моторов. Однако, после разгона мотора и работы на постоянных оборотах, дым должен исчезать. Если дым заметен после набора оборотов и у него сизый или черный цвет, значит, в цилиндрах, по сравнению с топливом, слишком мало воздуха. Это может происходить из-за неправильной работы PCV-клапана, изношенных колец или маслосъемных колпачков. Все это негативно влияет на состав и свойства моторного масла, из-за чего в первую очередь страдают подшипники и сальник турбонагнетателя.
Последствия развалившейся турбины. В патрубках интеркулера не должно быть масла.
- Пережмите рукой патрубок, соединяющий впускной коллектор и турбонагнетатель. Попросите помощника до упора нажать педаль газа на 2–3 секунды. Если патрубок сильно надувается и разжимает ваши пальцы, турбина исправна. Если нет, возможно заклинивание вала, повреждение лопастей или другие повреждения.
Самостоятельная регулярная проверка турбины позволяет выявить проблемы в начальной стадии, благодаря чему вы сможете устранить их без серьезного ремонта или замены этого агрегата. Пренебрежение такой проверкой приведет к тому, что вам придется выложить не одну сотню евро за ремонт или замену турбокомпрессора. Теперь вы знаете, как проверить турбину на дизеле своими руками, поэтому сможете вовремя обнаружить любую неисправность.
Особенности ремонта
Как только демонтаж завершен, можно делать ремонт. Для этого под рукой должен быть специальный ремкомплект, где есть все необходимое – вкладыши, метиз, сальники и кольца.
Проверьте качество фиксации номинальных вкладышей. Если они болтаются, то их нужно проточить и провести балансировку вала.
При этом вкладыши желательно хорошо почистить и смазать моторным маслом.
Стопорные кольца, расположившейся внутри турбины, необходимо установить в картридж. При этом проследите, чтобы они оказались на своем месте (в специальных пазах).
После этого можно монтировать вкладыш турбины, предварительно смазав его маслом для двигателя. Фиксация вкладыша производится стопорным кольцом.
Следующий шаг – монтаж компрессорного вкладыша, после чего можно вставлять хорошо смазанную втулку.
Далее надевайте на нее кольцо пластину и хорошенько затяните болтами (без фанатизма).
Установите грязезащитную пластину (крепится с помощью стопорного кольца) и маслосъемное кольцо.
Остается только вернуть на место улитки. Вот и все.
В данной статье указан общий алгоритм работ по разборке и сборе турбины. Безусловно, в зависимости от типа последней, частично данный алгоритм будет изменен, но общих ход работ будет идентичный.
Ну а если выявлена серьезная поломка, то лучше сразу заменить старую турбины на новую.
Первые признаки неисправности
Конечно, если водитель не имеет опыта работы с автомобилями, не стоит сразу разбирать устройство и пытаться выявить неисправность изнутри. Есть несколько признаков, указывающих на то, что турбокомпрессор не работает должным образом:
- Появление синего или черного дыма при выдохе;
- очень громкая работа дизельного агрегата при различных нагрузках;
- двигатель часто перегревается;
- расход топлива постоянно увеличивается, как и расход масла;
- ухудшение тяги, потеря мощности и динамики.
Каждый из этих симптомов может указывать не только на неисправность турбины, но и на ряд других мелких неисправностей. Если причина не в турбокомпрессоре, немедленно обратитесь в сервисный центр для дальнейшей диагностики. Чем раньше будет обнаружена неисправность, тем дешевле будет ее отремонтировать.
Для начала несколько слов о том, что такое турбина и как она работает
Практически у всех турбированных двигателей одинаковый принцип. Первые турбокомпрессоры устанавливали исключительно на большегрузные авто, а также на гоночные авто еще в начале прошлого века. Как вы понимаете, тогда вес и конструкция турбин оставляли желать лучшего, чего не скажешь о современных экземплярах. Турбокомпрессоры нового поколения компактны и просты в установке, а их эффективность в разы выше их предшественников. Но, как и все в этом мире, в один прекрасный день турбокомпрессор начинает “барахлить”, двигатель теряет былую мощность и производительность, в итоге у вас появляется новая “головная боль”.
Практические все турбины имеют улиткообразную форму корпуса. Воздушные каналы корпуса сужаются на выходе, что способствует увеличению давления и скорости вращения. По воздушным каналам движутся отработанные газы, которые поступают из выпускного коллектора. Двигаясь по каналам они набирают большую скорость и воздействуют на лепестки, которые вращаясь под давлением выхлопных газов, раскручивают ротор. Ротор, вращаясь раскручивает крыльчатку турбонаддува, которая закачивает воздух и подает его в камеру сгорания под высоким давлением. А как вы знаете из школьного курса физики, чем больше воздуха, тем крепче будет горение.
Из-за высокого давления, которое создается при нагнетании воздуха, турбина нуждается в охлаждении, роль радиатора для турбины выполняет интеркулер. Турбина использует систему смазки двигателя, которая подается по специальному контуру. Масло, кроме смазки осуществляет охлаждение турбины.
Теперь когда мы разобрались с тем, что такое турбина и как она устроена, предлагаю рассмотреть основные признаки неисправности турбокомпрессора.
Подводя итоги
От поломки турбины никто не застрахован. Но если вы регулярно обслуживаете машину, своевременно меняете масло, ваш турбокомпрессор будет служить еще много лет. И если вы думаете, что автомобиль с пробегом 200-250 т. км при работе одной турбины — это редкость, вы ошибаетесь. Секрет во внимательном отношении к своей машине и соблюдении правил эксплуатации, которые и обеспечивают долголетнюю работу как авто, так и турбины.
Хотите предотвратить поломку турбокомпрессора? Заливайте только качественное масло, не превышайте заданное заводом изготовителем количество, не допускайте засорения турбины, исключите ее перегрев.
Не игнорируйте тот факт, что ремонтировать турбину при любых видах поломки должны специалисты в сервисном центре. Чтобы не повредить механизм, человек должен обладать специальными знаниями, умениями и располагать оборудованием. Тем более, любая работа, связанная с ремонтом агрегата, должна выполнятся в идеально чистых условиях. Если хоть малейшая частица попадет в турбокомпрессор, он может выйти из строя. Поэтому берегите свой автомобиль, а ремонт турбины доверяйте профессионалам!
