Самостоятельный ремонт рулевой рейки ВАЗ 2110

Элементы рулевого механизма

Сюда входят:

  • Наконечники тяг руля (внутренние и наружные);
  • Скоба, которая удерживает рулевой механизм;
  • Опора;
  • Пыльник;
  • Картер;
  • Болт стяжки;
  • Фланец для эластичной муфты;
  • Тяга регулировки;
  • Рычаг поворота;
  • Шаровой шарнир наконечника;
  • Болт для удержания внутренних наконечников тяг.

На подшипниках картера монтируют приводную шестерню. Она зацепляется с рейкой. Упор из металлокерамики уплотняется в картере с помощью резинового кольца, пожимает рейку специальной пружиной к шестерне.

Схема рулевой рейки

За счет работы стопорного кольца фиксируется гайка раскручивания. На пыльнике и картере располагаются метки, которые позволяет легко и быстро собрать весь узел.

Ремонт рулевой рейки ВАЗ-2112 своими руками: фото и видео

Если пренебрежительно относится к своему автомобилю, то это чревато последствиями. За автомобилем потребуется постоянный уход. Для этого ему надо проводить периодически технический осмотр, на основании которого убеждаться в исправности тех или иных узлов.

Чем грозит неисправность рулевой реки

Рулевой механизм автомобиля

Своевременное выявление неисправности рулевой рейки и проведение её ремонта – залог безопасности.

Если в рулевом механизме появился люфт, а также присутствуют постоянные шумы и стуки при движении по неровной дороге, то это признак того, что механизм требует ремонта.

Причины неисправности

Конструкция самой рейки относительно проста. В процессе эксплуатации детали механизма могут поизноситься, поэтому между ними появляются промежутки, которые станут причиной появления люфта.

Конструкция рулевого управления

Важную роль в рейке играют и пыльники, которые защищают механизм от попадания грязи и пыли, а также влаги.

Если резиновые чехлы имеют повреждения или есть негерметичные места в них, то это может стать причиной некоторых проблем, которые могут быть связаны с коррозией или загрязнением элементов узла.

Диагностика рулевой рейки

Если было замечено нехарактерное поведение автомобиля на дороге во время движения, то надо определить, что стало причиной этого. Способов диагностики рейки не много. Все они просты. Среди них отмечаются такие:

  1. Если в районе стыковки рейки и рулевого вала при приложении усилия будет слышен стук, то тут проблема в отсутствии смазки подшипника.
  2. Если взявшись за стык тяги в подкапотном пространстве в механизме будет обнаружен люфт, то это станет свидетельством изношенности втулки или недостаточной затяжки соединений.

Снятие втулки рулевой рейки

Ремонтируем сами

Если ремонтировать придется рейку своими силами, стоит отметить, что это достаточно сложный процесс, который требует определенного мастерства и знаний. Конечно, самостоятельный ремонт обойдется дешевле. Также для работы потребуется помощь напарника.

Инструмент и расходные материалы

Потребуется:

  1. Ремкомплект. Ремкомплект рулевой рейки
  2. Восьмигранник.
  3. Головка на «15».
  4. Домкрат.
  5. Монтировка.
  6. Головка на «10» и «13».
  7. Смазка.
  8. Средство для промывки деталей.

Демонтаж рейки на ВАЗ-2112

Подробнее о замене рулевой рейки на ВАЗ-2112 мы уже писали.

Для начала потребуется в подкапотном пространстве снять аккумулятор, площадку под ним и воздуховод. Далее потребуется открутить хомуты, которыми рейка крепится к кузову. Сложность данной работы в том, что при неаккуратном откручивании можно повредить шпильки, которые заменить достаточно трудно.

Снятие наконечников тяг с рулевой рейки

После этого следует открутить болты, которые удерживают наконечники тяг. Далее откручивается фланцевый болт крепления рейки. После этого надо откинуть рейку от корпуса. Тут потребуется монтировка или лом. Вытянуть механизм можно через отверстие в брызговике. Тут нужен будет домкрат.

Разбираем рулевую рейку

  1. Снять опору и защитный колпак с обеих сторон механизма.
  2. Освободить чехлы защиты.
  3. Снять гайку упора при помощи спецключа. Снимаем гайку упора
  4. Извлечь шестерню привода с подшипником. Извлекаем шестерню привода с подшипником
  5. Извлечь опорную втулку и рейку. Снимаем опорную втулку

Далее необходимо заменить все элементы, которые входят в ремкоплект рулевой рейки, проверить изделие на люфт и провести визуальный осмотр.

После разборки рейки особое внимание надо уделить механизму червячной передачи и опорной втулке. Также если пыльники были повреждены, то может наблюдаться коррозия некоторых частей механизма. Тут всё надо прочистить и промыть, а также обильно смазать

Тут всё надо прочистить и промыть, а также обильно смазать.

Обязательно надо поменять стопорное кольцо и упор рейки. Эти детали подвергаются больше всего износу.

После установки рейки на автомобиль, необходимо провести её регулировку.

Как отремонтировать рулевую рейку

Если поломалась на автомобиле ВАЗ 2112 рулевая рейка, ремонт начинать нужно с приобретения материалов, инструментов и запасных частей. Материалы:

  • Для подшипников густая смазка. Предпочтение нужно отдать Mobil Grease XHP 222.
  • Мовиль в аэрозольной упаковке.
  • Уайтспирит.
  • WD-40 баллончик.
  • Хомуты из пластика 200 мм х 4 мм.
  • Ветошь.
  • Торцовые ключи с трещоткой.
  • Кардан с удлинителем.
  • Молоток.
  • Съемник, для снятия наконечников.
  • Ключ на 22.
  • Ключ с внутренним восьмигранником.
  • Зубило, ширина его не более семи миллиметров.
  • Чехол для руля.
  • Наконечники с гайками.
  • Сайлентблоки.
  • Ремкомплект для рулевой рейки.

Порядок выполнения работ

Инструкция указывает, что работы выполняется на хорошо зафиксированном автомобиле. Для этого устанавливаются упоры под задние колеса, затягивается ручной тормоз, блокируется руль.

Откручиваются передние колеса. Специальным съемником, из стоек рычагов вытаскиваются пальцы, перед этим нужно открутить гайки наконечников. Съемник ставится до упора, заворачивается винт. Из рычага выбивается молотком палец, при этом ключ находится в напряженном состоянии. Откручиваются гайки фиксирующие скобы рейки

Изнутри салона отворачивается на рулевом валу болт

Применяя колебательные движения, осторожно отсоединяется от рулевого вала хвостовик шестерни. Нужно следить, чтобы не повредились шлицы на детали

Через правое отверстие, расположенное в корпусе автомобиля вытаскивается весь узел.

  • Перед тем как начать на авто 2112 ВАЗ ремонт, рулевая рейка зажимается в тисках. Специальной щеткой, можно тряпочкой, смоченной в уайт спирите, очищаются все поверхности узла.
  • Вытаскиваются рулевые тяги. Откручиваются болты на фиксирующей их скобе, отгибают «усики» стопорной пластины, используя ключ «на 22».
  • Снимается стопорная и соединительная тяги пластины.
  • Вынимаются рулевые тяги.
  • Стопорное кольцо и опора снимаются с правой стороны на картере рулевого устройства.
  • Срезаются хомуты, фиксирующие защитный чехол. Детали можно использовать один раз, они изготовлены из пластмассы.
  • Удаляется защитный чехол.
  • Колпачок для защиты и опора снимаются с левой стороны узла.
  • Ключом «на 17» откручивается гайка на упоре рейки, элемент вынимается, вытаскиваются пружина и фиксирующее кольцо.

Гайка, пружина и фиксирующее кольцо вынимаются из изделия

  • Из гнезда выбивается упор рейки. Картер нужно ударить о деревянную подставку. Резиновое кольцо устанавливается в проточке упора для уплотнения.
  • Снимается уплотнитель.
  • Удаляется пыльник шестерни, его достаточно поддеть отверткой.
  • Вытаскивается стопорная шайба.

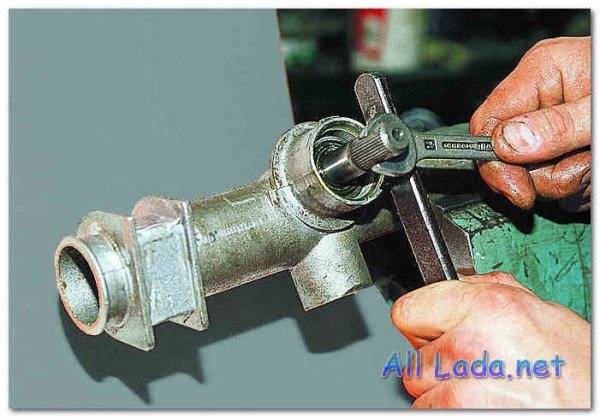

  • Ключом «на 24» откручивается гайка, фиксирующая подшипник шестерни.
  • С вала снимается гайка.
  • Ключом «на 14» выкручивается из картера одновременно с подшипником шестерня.

Шестерни с подшипником выкручивается из картера

  • Вытаскивается рейка.
  • Извлекается втулка. Опорная втулка поддевается отверткой, выступы ее должны зайти в отверстия расположенные в картере и тогда деталь свободно извлекается.

Опорная втулка убирается

  • Ставится новая втулка. На нее устанавливаются новые демпфирующие кольца из резины так, что против разрезов втулки находились тонкие части кольца. На втулке выступы должны свободно стать в отверстия на картере.
  • По краям втулки кольца разрезаются, а отрезанные части выбрасываются.
  • Фиксирующее кольцо снимается с вала шестерни.
  • Используя двухзахватный съемник, нужно спрессовать шариковый подшипник, как показано на фото.

Удаление шарикового подшипника

Специальным съемником выпрессовывается игольчатый подшипник. Если его нет, предлагается другой вариант: в торце картера сверлятся два отверстия, диаметр которых, два миллиметра, это даст возможность выйти игольчатому подшипнику на кольцо.

Как отрегулировать рулевую рейку на ВАЗ 2110-ВАЗ 2112?

1. В начале поставьте рулевое колесо таким образом, чтобы оба передних колеса смотрели строго вперёд, потом снимите снизу защиту картера (Если работа производиться снизу и если защита мешает) и спец. ключом по вращайте гайку регулировки рулевой рейки против часовой стрелки на 10-15 градусов и сразу же проверьте люфт у рейки, при необходимости произведите процедуру снова и так же на 10-15 градусов, только будьте внимательны и учитывайте всегда то, что руль должен не очень тяжело крутиться.

Примечание! Во время регулировки самое главное не переборщите, гайку регулировки заворачивайте по чуть-чуть, примерно на 10-15 градусов и после чего проверяйте как рейка отрегулировалась, не в коем случае не делайте полный оборот регулировочной гайки, потому что только проблем себе наживёте, тем что руль толком крутиться не будет, а выкрутить гайку гораздо сложнее, чем её закрутить, поэтому это учитывайте!

2. Во время регулировки могут возникнуть проблемы, а именно невозможность сдвинуть с места регулировочной гайки, бывает что её действительно, что руками, что молотком, толком не стронешь с места, но всё же если руками не получиться, не забывайте про молоток, если будет нужно воспользуйтесь им, а именно вставьте спец. ключ в регулировочную гайку и ударами молотка по кончику ключа, попытайтесь стронуть гайку с места.

Примечание! На новых рейках, как мы уже говорили ранее с завода ставят заглушку в эту гайку, она подцепается при помощи ножа или же плоской тонкой отвёртки, обратно эту заглушку можете не устанавливать, выбросите её, чтобы понимали другие люди что рейка уже далеко не новая и регулировалась, тем более обратно эту заглушку Вы уже даже наврятли сможете поставить!

Дополнительный видео-ролик: Ролика будет два, первый (Тот который выше) посвящён в общем автомобилям с передним приводом, только к нему не относятся Калины, Гранты и тому подобные, а второй ролик нацелен именно на автомобили десятого семейства, просмотрев оба ролика (Очень Вам сделать это рекомендуем) Вы получите новые знания и узнаете о том, чего в статье не было указано.

Сразу вооружитесь специализированным под «десятку» ключом для рулевой рейки, а также приготовьтесь к снятию тяг. Из инструментов захватите:

  • Пассатижи;
  • Монтажную лопатку;
  • Накидной ключ на 19;
  • Молоток;
  • Плоскую отвертку;
  • Набор головок — от 10 до 27.

Приступайте к работе:

  1. Отверните внутри салона гайки, снимите крепежные болты нижнего карданного шарнира к валу шестерни рулевой рейки. Для этого потребуется головка на 13. Болт может проворачиваться, потому придерживайте его рожковым ключом.
  2. В самом моторном отсеке снимите гайку верхнего крепления пыльника рейки.
  3. Внизу автомобиля снимите еще две гайки, которые крепят пыльник рейки.
  4. Демонтируйте пыльник.
  5. Поднимите передок автомобиля, снимите передние колеса.

Если вы собираетесь снимать рулевую, но не демонтировать тяги, следуйте такой инструкции:

  • Снимите с крепление тяги стопорную пластину, поддев ее отверткой. Затем выкрутите два болта, которые крепят тяги и рейку;
  • Головкой на 13 демонтируйте гайки со скоб рулевого механизма, соединяющие со щитком передка;
  • Сдвиньте рейку немного вперед, чтобы вывести от отверстия щитка вал-шестерню;
  • Снимите вместе с тягами рейку.

Если хотите выполнить снятие с рулевыми тягами, от поворотного рычага амортизаторных стоек открутите наконечник тяг. Для этого придется выполнить такую работу:

  • Снимите шплинт при помощи пассатижей;
  • Накидным ключом на 19 открутите гайку крепления шарового пальца, но не до конца;
  • Головкой на 17 ослабьте крепеж натяжного болта наконечника тяги;
  • Теперь выпрессуйте шаровой палец. Для этого нужно вставить монтажную лопатку между поворотным рычагом и наконечником. Отжимайте наконечник от рычага, а по торцу поворотного рычага нанесите несколько ударов молотком;
  • Полностью открутите гайку шарового пальца;
  • Из отверстия рычага выведите шаровый палец;
  • Отверткой разожмите паз наконечника рулевой тяги;
  • Демонтируйте наконечник, придерживая ключом на 27 резьбовую регулировочную втулку. Посчитайте количество оборотов, чтобы во время обратной сборки закрутить на аналогичное число оборотов;
  • На рулевой тяге постарайтесь сохранить положение резьбовой втулки. Так угол схождения колес сохранится максимально правильным.

Ремонт рулевой рейки ваз 2110

Среди всех звуков, которые окружают водителя ВАЗ 2110, самым назойливым остается хруст и стук рулевой рейки. Определить его несложно. Он сам будет вбуриваться вам в уши до тех пор, пока рейку не заклинит на оживленном перекрестке в час пик, и вы узнаете от других водителей много нового о себе. Чтобы такого не произошло, к рейке нужно относиться с уважением и пониманием.

Что нужно для ремонта рейки

Не у каждого в свободном обороте найдется 10 000 на новую рейку, поэтому мы стараемся как можно внимательнее прислушиваться к ее работе, чтобы избежать полной замены. Достаточно будет купить ремкоплект. Они бывают двух видов – полные и неполные. В полный ремкомплект входят абсолютно все детали, подлежащие замене при капитальном ремонте рулевой рейки. Неполный комплект в основном составляют резинотехнические изделия, пластиковые втулки, пыльники и уплотнители, позволяющие выполнить текущий и профилактический ремонт рулевой рейки ВАЗ 2110.

На СТО для демонтажа некоторых деталей используют специальные съемники и калиброванные пробои. Если в вашем гаражном хозяйстве их нет – не смертельно. Обойдемся тем, что есть. Но минимум инструмента все же необходим. Ничего необычного в этом наборе нет, на всякий случай желательно присутствие под рукой дрели и набора сверл.

И еще один очень важный момент. На ВАЗ 2110 вполне может стоять рейка от восьмерки или от девятки, поэтому ремкомплекты у них разные. Перед покупкой набора уточните, какая именно рейка у вас стоит: по документации или по маркировке на картере рейки, чтобы потом не ходить в магазин и не просить о замене.

Признаки износа рулевого механизма

Поводом для того, чтобы начать ремонт рулевой рейки ВАЗ 2110, могут стать такие симптомы:

  • учащающийся стук в левой передней части кузова;
  • хруст при повороте руля;
  • течь смазки из-под пыльников;
  • повышенное усилие на руле при повороте;
  • периодическое заклинивание руля.

Даже при наличии одного из этих признаков стоит выполнять работы по рейке, а если все неприятности выскочили сразу – подавно.

Демонтаж рулевой рейки

Перед тем, как начать снимать рейку, стоит обеспечить к ней удобный доступ. Не нужно разбирать половину машины, достаточно будет снять колесо и защитный кожух. Когда доступ будет открыт, по возможности очистить все доступные для этого зоны, касающиеся рулевого управления. Рекомендуют снимать рейку в сборе с поперечными тягами, потому что так легче будет их откручивать, а тем более, ставить на место. При установке вы сэкономите как минимум час времени, если наживите тяги еще в тисках. Теперь можно приступать.

  1. Накидным ключом или головкой с крестовиной выкручиваем болт крепления рулевого вала. Он находится в салоне в районе педалей.
  2. Расшплинтовываем гайки на рулевых тягах и съемником выпрессовываем пальцы из шкворня.
  3. Откручиваем болты крепления картера рейки и вынимаем ее со стороны снятого колеса.

Разборка и дефектация рейки

После демонтажа чистим рейку от грязи, моем ее и проверяем дополнительно на наличие течи смазки. Зажав через деревянные бруски рейку в тисках, начинаем разборку и дефектацию.

  1. Вынимаем опорную заглушку и стопор, демонтируем чехол, удалив пластиковые хомуты.
  2. восьмигранной головкой на 18 отворачиваем упорную гайку и вынимаем пружину со стопорным кольцом. Упор рейки удаляется путем постукивания картера о деревянную колодку.
  3. Снимаем стопорную шайбу, удалив с шестерни пыльник.
  4. Отворачиваем гайку, крепящую шестерню и подшипник, после этого можно с помощью ключа и монтажной лопатки вынуть рулевую шестерню вместе с подшипником.
  5. Теперь можно вынимать саму рейку и проводить досмотр.
  6. Вынуть старую втулку и заменить ее на новую не сложно при помощи отвертки. На новую втулку одеваем резиновые демпфера, при установке новой втулки внимательно контролируем ее положение относительно технологических отверстий.
  7. Шариковый подшипник с вала снимаем стандартным двулапым съемником, а игольчатый подшипник придется высверливать тонким сверлом. После просверливания отверстия диаметром 1-1,5 мм, подшипник должен вынуться без проблем.
  8. Тщательно промываем картер рейки, смазываем все детали, а с особенной тщательностью саму рейку и ее шестерню, не жалея при этом Литола24 или Фиола1.
  9. Собираем узел в обратном порядке и не забываем законтрить резьбу на регулировочном упорном болте. Одеваем чехол, фиксируем пыльник новыми пластиковыми хомутами и устанавливаем рейку на автомобиль.

Победа. Работа выполнена. Можно выезжать на тест-драйв. Только не забывайте после 200 – 300 км пробега протянуть все резьбовые соединения и провести регулировку, когда новые детали притрутся друг к другу.

Лада 2110 › Бортжурнал › Рулевая рейка ВАЗ 2110. Ремонт и доработка.

Dron1977 был 2 недели назад

Всем известно как действуют на нервы посторонние шумы, стуки, скрипы и т.д. в узлах автомобиля. Пару недель потерпел стук в рулевой рейке и рулевых наконечниках, пока наконец то не собрался в выходные на ремонт. Встал вопрос перебрать рейку самому, или купить новую. Новая стоит 2700 рублей, живая рейка бу около 1000 рублей, ремкомплект 500 с копейками. Естественно такие детали как рейка лучше брать новые, если позволяет бюджет, бу брать не вариант, так как скупой платит дважды, остался третий бюджетный вариант, покупка ремкомплекта. Были приобретены рулевые наконечники и ремкомплект рулевой рейки. Первая проблема с которой столкнулся, не смог открутить болты крепления рулевых тяг, даже с помощью полуметровой трубы одетой на вороток. Болты или прикипели или были затянуты от души. Решил не париться и снять рейку вместе с рулевыми тягами, так как все равно наконечники шли под замену. Про рулевые наконечники позже, с фото. Съемником, вместе с помощником снял оба рулевых наконечника, ослабил крепление к рулевой колонке, и открутив четыре гайки крепления рейки вынул ее через левое монтажное окно. Перед авто был вывешен на подпорках типа “чурка березовая”. дальше пошло поехало. Как разбирал писать думаю не стоит, все знают как это делается. Остановлюсь на неприятном моменте обратной сборки. Взамен разбитого сухаря был установлен новый, смазан литолом, но…вал рейки наотрез отказался входить в сухарь, хотя сухарь сел на свое место. При промере внутреннего диаметра сухаря штангель показал 24мм, при диаметре моего вала 26мм. Более чем странно, но тем не менее это факт. Пока курил и думал на улице как быть, помощник сказал что могу голову не греть, все нормально…новый сухарь уже не новый и уже не сухарь, а так, кусочки пластика… короче сломал. Виноватым оказался производитель ремкомплекта который “делает всякую х…ю”. Знакомая ситуация? Вооот! Сборка встала, но у меня созрел план по улучшения качеств рейки путем установки туда фторопластовой втулки, вместо родного сухаря. Токарь заверил меня что все сделаем, и в ожидании завтрашнего дня, убить остатки вечера, я стал менять рулевые наконечники, на снятых тягах. Естественно они были заранее помечены как левая и правая. Промерил новые наконечники и старые. Размеры оказались идентичными 93 мм. Десятые доли мм. не всчет. Пометил мягкими хомутами старые наконечники, просчитал число оборотов затяжки, поставил новые наконечники. Затянув на нужное число оборотов ( в моем случае получилось 18 оборотов), новый наконечник встал на свое место, точно так-же как стоял старый, на обеих тягах. Возможно в моем случае мне повезло, но на развал надо будет все равно заехать, хотя забегая вперед скажу что машина ведет себя на дороге отлично.Утром следующего дня у меня на руках была фторопластовая втулка с внутренним диаметром 26 мм, длинной почти 6 см. Точных размеров у меня нет, как и фото самой втулки, так как делали по месту и запресовали втулку сразу в рейку. Втулка села в рейку очень плотно, вал ходит по втулке так-же плотно, но без чрезмерного усилия и без каких либо люфтов. Сборка и установка рейки прошла в обратном порядке, без каких либо эксцессов. Сейчас имеем отсутствие посторонних стуков в передней подвеске, рулевой рейке и ударов в руль, при движении на различных скоростях по дорогам с разным покрытием( тестировал на щебеночной дороге, и на технологической дороге угольного разреза). Немного фото, всем добра и бабла…

Они не хотели откручиваться.

Полное отсутствие смазки. Или это нормально?

Старый лопнувший сухарь.

Зубья вала визуально в нормальном состоянии.

Сама втулка. Другой конец втулки разрезной.

Мягкий хомут в качестве ограничителя, при старом наконечнике.

Установлен новый наконечник.

Нравится 39 Подписаться

Основные неисправности рулевой рейки Ваз 2110

В современных автомобилях ВАЗ 2110 поломки рулевой рейки и гидроусилителя руля – весьма частое явление. Причины могут быть следующие:

Частая езда по неровным дорогам, попадание автомобиля в ямы на большой скорости, активный (небережливый) стиль езды. В такой ситуации рулевая рейка и ГУР быстро выйдут из строя, появится надоедливый стук, ухудшится управляемость. Итог – выход узла из строя; резкие ускорения в момент, когда руль находится в крайне правом или левом положении

Такая практика вождения негативно сказывается на продолжительности жизни рулевой рейки; регулярные заезды на бордюры – это большая нагрузка для столь важного механизма

Любителям такой «езды с препятствиями» очень скоро придется тратить деньги на ремонт рулевой рейки.

Основные причины мы выделили. Но как определить неисправность рулевой рейки на практике? По каким симптомам? Вот с этим вопросом мы и разберемся подробнее.

Подтяжка рейки со снятием

Сразу вооружитесь специализированным под «десятку» ключом для рулевой рейки, а также приготовьтесь к снятию тяг. Из инструментов захватите:

  • Пассатижи;
  • Монтажную лопатку;
  • Накидной ключ на 19;
  • Молоток;
  • Плоскую отвертку;
  • Набор головок — от 10 до 27.

Приступайте к работе:

  1. Отверните внутри салона гайки, снимите крепежные болты нижнего карданного шарнира к валу шестерни рулевой рейки. Для этого потребуется головка на 13. Болт может проворачиваться, потому придерживайте его рожковым ключом.
  2. В самом моторном отсеке снимите гайку верхнего крепления пыльника рейки.
  3. Внизу автомобиля снимите еще две гайки, которые крепят пыльник рейки.
  4. Демонтируйте пыльник.
  5. Поднимите передок автомобиля, снимите передние колеса.

Если вы собираетесь снимать рулевую, но не демонтировать тяги, следуйте такой инструкции:

  • Снимите с крепление тяги стопорную пластину, поддев ее отверткой. Затем выкрутите два болта, которые крепят тяги и рейку;
  • Головкой на 13 демонтируйте гайки со скоб рулевого механизма, соединяющие со щитком передка;
  • Сдвиньте рейку немного вперед, чтобы вывести от отверстия щитка вал-шестерню;
  • Снимите вместе с тягами рейку.

Если хотите выполнить снятие с рулевыми тягами, от поворотного рычага амортизаторных стоек открутите наконечник тяг. Для этого придется выполнить такую работу:

  • Снимите шплинт при помощи пассатижей;
  • Накидным ключом на 19 открутите гайку крепления шарового пальца, но не до конца;
  • Головкой на 17 ослабьте крепеж натяжного болта наконечника тяги;
  • Теперь выпрессуйте шаровой палец. Для этого нужно вставить монтажную лопатку между поворотным рычагом и наконечником. Отжимайте наконечник от рычага, а по торцу поворотного рычага нанесите несколько ударов молотком;
  • Полностью открутите гайку шарового пальца;
  • Из отверстия рычага выведите шаровый палец;
  • Отверткой разожмите паз наконечника рулевой тяги;
  • Демонтируйте наконечник, придерживая ключом на 27 резьбовую регулировочную втулку. Посчитайте количество оборотов, чтобы во время обратной сборки закрутить на аналогичное число оборотов;
  • На рулевой тяге постарайтесь сохранить положение резьбовой втулки. Так угол схождения колес сохранится максимально правильным.

Статья в тему: Инструкция по замене крана печки на ВАЗ 2114

Лада 2110 ツɐʞdиҺツ (БЫВШАЯ) › Бортжурнал › Ремонт рулевой рейки ВАЗ 2110 своими руками.

Дорогие Драйвчане, любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук. который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки:1.Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).2.Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:1.купить новую рулевую рейку2.восстановить рулевую рейку на СТО3.отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.

Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:1.Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.2.Более полный комплект с подшипниками и валами стоит порядка 500р.3.Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Конструкция рулевой рейки следующая. Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.

Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов !

Любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук, который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки :

  1. Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).
  2. Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:

  1. купить новую рулевую рейку
  2. восстановить рулевую рейку на СТО
  3. отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:

  1. Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.
  2. Более полный комплект с подшипниками и валами стоит порядка 500р.
  3. Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Конструкция рулевой рейки следующая . Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
