Ремонт блока цилиндров двигателя своими руками

Как сделать капремонт двигателя

Причин для поломки много. Возможно, устарела смазка, закоксованы масляные каналы или было использовано средство ненадлежащего качества. К серьезным проблемам приводит отказ скользящих подшипников или вкладышей коленвала. Падение компрессии, которое можно точно определить только специальными приборами, связывают со сгоранием клапанов, порчей поршневых колец или прокладки ГБЦ.

Отсрочка ремонта двигателя своими руками возможна при соблюдении предосторожностей:

  • отслеживайте состояние и уровень рабочего раствора (опирайтесь на инструкцию к автомобилю и действуйте на опережение, если эксплуатация “железного коня” происходит в трудных обстоятельствах);
  • не позволяйте мотору перегреваться (в частности отслеживайте количество и качество антифриза, а также поддерживайте охлаждающую систему в нормальном состоянии);
  • заливайте хорошее горючее (низкопробные солярка и бензин загрязняют отдельные части ДВС, в результате чего износ элементов движка ускоряется);
  • не перегружайте мотор (перегрузки, в том числе буксировка, сокращают его ресурс);
  • постарайтесь не допускать долгой работы авто “вхолостую” (иначе на цилиндрических поверхностях и свечах образуется нагар);
  • выбирайте спокойную манеру вождения (резкие разгоны/торможения, работа в условиях повышенных оборотов, частые переключения скорости сокращают жизнь силового агрегата).

Когда необходимо делать капремонт двигателя

Износ автомобильного движка происходит постепенно.

Предвестники «болезни» могут появляться в следующей последовательности:

  1. Повышенное потребление топлива и масла. Когда детали изнашиваются, между ними появляются зазоры, которые во время работы заполняются топливом. Увеличение расхода масла происходит из-за закупоривания колец поршня или потери эластичности маслосъемных колпачков.
  2. Мощность автомобиля снижается.
  3. Заметный темно-синий дым из выхлопной трубы. Это свидетельствуют о попадании масла в топливную смесь.
  4. Начинает моргать или постоянно горит лампочка давления масла.
  5. Двигатель при работе издает нетипичный посторонний стук. Возможно, что сносились подшипники кривошипно-шатунного механизма.
  6. При замере компрессии приборы показывают значительное отклонение от нормы (снижение). Низкая компрессия свидетельствует о повреждении прокладок, изношенности поршневых колец.
  7. При выкручивании свечей на них всегда обнаруживается нагар, масло, грязь.
  8. Частое перегревание без видимых причин.

Что такое гильзовка блока цилиндров


В ситуации, когда просто расточить блок цилиндров нельзя по конструктивным причинам, может потребоваться выполнение гильзовки. Под гильзовкой понимается установка непосредственно в цилиндр полой гильзы, которая чаще всего выполняется из чугуна. Такая гильза имеет округлую форму и, по сути, она будет взаимодействовать с поршнем при работе мотора.

Во время гильзовки блока цилиндров специальная гильза запрессовывается внутрь под температурой, чтобы она держалась максимально крепко. Во время работы гильза берет весь удар на себя, в чем и состоит смысл ее использования. Соответственно, когда ее ресурс работы подойдет к концу, гильзу можно будет просто достать и на ее место поставить новую. Правда, скорее всего, к этому моменту потребуется заменить и поршни с кольцами.

Стоит отметить: Чаще всего подобные гильзы выполняются из легированного серого чугуна, даже если сам блок цилиндров алюминиевый. Но бывают исключения. В некоторых ситуациях специалисты не рекомендуют устанавливать чугунные гильзы в алюминиевый блок цилиндров.

(422 голос., средний: 4,53 из 5)

Ремонт клапанных седел

Небольшой износ клапанного седла устраняют притиркой к нему клапана. При значительном износе клапанное седло фрезеруют конусными фрезами, вначале черновой фрезой с углом 45° (седло выпускного клапана двигателя ЗИС-120 фрезеруют фрезой с углом 30°), затем фрезой с углом 75° (снимают нижнюю фаску) и, наконец, фрезой с углом 15° (снимают верхнюю фаску). После этого седло окончательно обрабатывают чистовой фрезой с углом 45°.

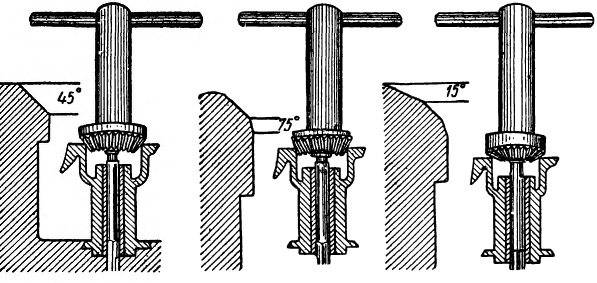

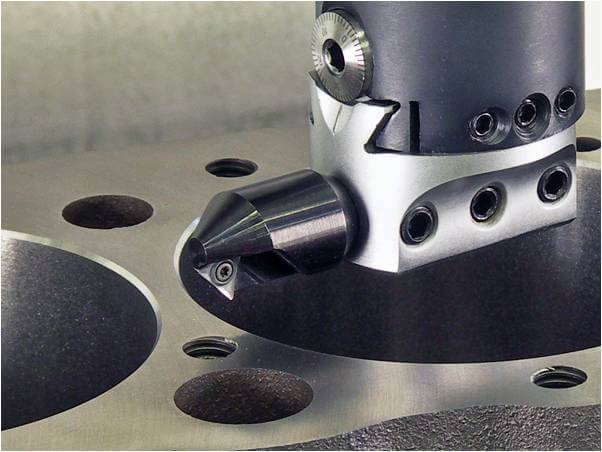

Фрезерование можно производить только в том случае, если направляющие втулки клапанов мало изношены или они новые и обеспечивают плотную посадку стержня фрезы. При фрезеровании не следует снимать излишний слой металла, чтобы не уменьшить срок службы седла.

После фрезерования седло шлифуют конусным камнем при помощи электродрели и притирают клапан. При большом износе седла или после неоднократного фрезерования, когда верхняя кромка головки клапана опускается ниже кромки седла на 0,5 мм, гнездо растачивают на сверлильном станке торцевой фрезой и впрессовывают в него чугунное кольцо с натягом 0,12—0,2 мм, которое затем обрабатывают коническими фрезами в последовательности, указанной выше. Если же в блоке предусмотрена установка сменных седел, то изношенное седло заменяют новым ремонтного размера.

Для замены седла клапана необходимо:

  1. Выпрессовать изношенное седло из блока, пользуясь специальным съемником; съемник установить в седло так, чтобы его рычажки были ниже кольцевого пояска седла; затем подвернуть винт разжимного конуса и натяжной гайкой выпрессовать седло.
  2. Расточить гнездо в блоке торцевой фрезой, учитывая посадку седла с натягом 0,12—0,2 мм.
  3. Запрессовать новое седло и расчеканить его края оправкой.
  4. Прошлифовать седло и притереть к нему клапан.

Заводы выпускают седла ремонтных размеров с наружным диаметром, увеличенным на 0,05 и 0,25 мм для двигателей ГАЗ-51 и М-20 «Победа» и на 0,5 мм — для двигателя автомобиля «Москвич».

Методы поиска дефектов ГБЦ

Многие дефекты можно определить визуально и принять решение о дальнейшем ремонте, не прибегая к дорогой диагностике. Внимательно осмотрите узел на предмет прогаров, трещин между седлами. На дизельных двигателях по условиям эксплуатации допускаются неглубокие трещины между седлами, не нарушающие герметичность. Если планируется использовать прежние кулачки, направляющие, гидротолкатели и другие детали, то рекомендуется пометить места их установки на двигателе.

Для точной и быстрой диагностики ГБЦ применяется несколько несложных, но надежных способов. Один из них – магнитно-порошковая дефектоскопия (только для чугунных ГБЦ). Суть его в следующем.

С разных сторон ГБЦ устанавливают магниты и на поверхность головки насыпают железный порошок. Частицы порошка под действием магнитного поля расположатся в трещинах, раковинах и других повреждениях с большей плотностью, сделав их легко заметными.

Обнаружить трещины и в чугунной, и в алюминиевой ГБЦ можно при помощи красящей жидкости. На тщательно очищенную поверхность головки блока цилиндров нужно нанести красящую жидкость и подождать примерно пять минут. После удаления излишков “краски” трещины (если, они есть) станут видны невооруженным глазом. В качестве “проявителя” дефектов также можно использовать мел.

Метод проверки давлением предназначен для определения трещин в системе охлаждения/смазки ГБЦ. Он может быть реализован двумя способами: с погружением и без погружения агрегата в воду.

В первом варианте головку блока устанавливают в приспособление, герметично закрыв все каналы контура проверяемой системы – системы охлаждающей жидкости либо системы смазки. Затем в этот контур подается воздух, а на поверхность агрегата – мыльный водный раствор. По воздушным пузырькам определяется место, где имеется трещина. При необходимости аналогично проверяется герметичность каналов контура другой системы. Этот способ не является абсолютно надежным, так как в некоторых случаях трещины проявляются только после установки головки на блок цилиндров.

Во втором варианте ГБЦ с герметично закрытыми каналами контура охлаждающей жидкости/масла погружается в сосуд с горячей водой. В контур подается сжатый воздух и по воздушным пузырькам определяют место, где есть трещина. При необходимости аналогично проверяют герметичность каналов контура другой системы. Преимущество этого способа в том, что он дает возможность проверки ГБЦ в условиях различных температур. Однако и он не является абсолютно надежным, так как в некоторых случаях дефекты дают знать о себе только после установки головки на блок цилиндров.

Относительно быстрый способ обнаружения трещин в ГБЦ – при помощи вакуум-тестера. Метод позволяет выявить наличие трещины, но не дает возможности определить конкретное место дефекта.

Помимо отсутствия механических повреждений необходимо проверить геометрию и чистоту привалочной плоскости ГБЦ и блока цилиндров: прямолинейность в продольном и поперечном направлениях, шероховатость и волнистость. При незначительном отклонении от нормы, если производитель предполагает механическую обработку плоскости, дефект устраняется путем фрезерования или шлифования. Если прогиб ГБЦ больше допустимого заводом, производят замену детали.

Неисправности, когда требуется снятие и установка ГБЦ

Существует ряд неисправностей, по причине которых ГБЦ ВАЗовской «шестёрки» приходится демонтировать с автомобиля для дальнейшей диагностики или ремонта. Остановимся на них детальнее.

Прогорела прокладка

О том, что прокладка ГБЦ вышла из строя (прогорела или её пробило), свидетельствуют следующие признаки:

  • появление подтёков или прорыв газов на стыке между блоком двигателя и головкой. При таком явлении в работе силовой установки появляются посторонние шумы. При разрыве внешней оболочки уплотнителя могут появляться следы смазки или охлаждающей жидкости (ОЖ);
  • образование эмульсии в моторном масле. Происходит такое при попадании охлаждающей жидкости через прокладку в масло либо при образовании трещины в БЦ;

    Образование эмульсии свидетельствует о попадании ОЖ в масло

  • появление белого дыма из системы выхлопа. Белый выхлоп возникает при попадании ОЖ в камеру сгорания мотора. В такой ситуации уровень жидкости в расширительном бачке постепенно снижается. Несвоевременный ремонт может привести к гидроудару. Гидроудар — неисправность, которая вызвана резким повышением давления в подпоршневом пространстве;

    Если прокладка повреждена и охлаждающая жидкость попадает в цилиндры, из выхлопной трубы будет идти густой белый дым

  • попадание смазки и/или отработавших газов в систему охлаждения двигателя. Выявить попадание смазки в ОЖ можно по наличию масляных пятен на поверхности жидкости в расширительном бачке. Кроме этого, когда нарушается герметичность прокладки, в бачке могут появиться пузыри, свидетельствующие о проникновении в систему охлаждения отработавших газов.

    Появление пузырьков воздуха в расширительном бачке свидетельствует о попадании отработавших газов в систему охлаждения

Видео: повреждение прокладки ГБЦ

Повреждение привалочной плоскости ГБЦ

К образованию дефектов привалочной поверхности головки блока могут приводить такие причины:

  • продолжительная работа силового агрегата;
  • перегрев мотора;
  • некачественная охлаждающая жидкость.

Дефекты такого рода устраняются путём обработки плоскости, с предварительным демонтажем головки.

Повреждение привалочной плоскости на примере ГБЦ «Калины»

Трещины в головке блока

Основными причинами, которые приводят к появлению трещин в ГБЦ, являются перегрев мотора, а также неправильная затяжка крепёжных болтов при монтаже. В зависимости от характера повреждений головку можно отремонтировать с помощью аргоновой сварки. При серьёзных дефектах ГБЦ придётся заменить.

Перегрев мотора может привести к появлению трещины на ГБЦ

Износ направляющих втулок

При большом пробеге двигателя или применении некачественного моторного масла, направляющие втулки клапанов изнашиваются, что приводит к нарушению герметичности между седлом и тарелкой клапана. Основным признаком такой неисправности является повышенный расход масла, а также появление сизого дыма из выхлопной трубы. Проблема устраняется путём замены направляющих втулок.

Износ сёдел клапанов

Сёдла клапанов могут изнашиваться по нескольким причинам:

  • использование низкокачественного топлива;
  • большой пробег двигателя;
  • неправильная установка зажигания.

Неисправность решается правкой либо заменой сёдел. Кроме этого, в обязательном порядке проверяется система зажигания.

Дефекты седла приводят к неплотному прилеганию клапана и потере герметичности камеры сгорания

Облом свечи зажигания

Довольно редко, но бывает, что в результате чрезмерной затяжки свечи, деталь обламывается на резьбе в свечном отверстии. Чтобы извлечь остатки свечного элемента ГБЦ, требуется демонтировать и подручными инструментами выкручивать резьбовую часть.

Неисправности ЦПГ

При неполадках цилиндропоршневой группы двигателя, головку блока также приходится снимать. К наиболее распространённым поломкам ЦПГ относятся:

  • повышенный износ цилиндров, колец и поршней;
  • повреждение поршня;
  • залегание колец.

При чрезмерном износе цилиндров двигатель полностью разбирают для замены поршневой группы, а также для расточки внутренней полости цилиндров на станке. Что касается повреждения самих поршней, то они хоть и нечасто, но прогорают. Всё это приводит к необходимости демонтажа ГБЦ и замены неисправных деталей. При залегании колец нормальная работа цилиндра и двигателя в целом становится невозможной.

При залегании колец нормальная работа двигателя нарушается

Причины появления дефектов

Предназначение головки заключается в образовании горючей смеси из воздуха и топлива, которая создается в камерах сгорания. Она используется для воспламенения и движения автомобиля. ГБЦ, как и другой узел машины, не застрахован от дефектов. Неисправности могут возникать спонтанно либо в результате дорожно-транспортного происшествия или износа узла.

Все поломки связаны с:

  • браком при производстве ГБЦ;
  • высокой нагрузкой на узел;
  • некорректным либо недостаточным техническом обслуживании;
  • некачественной смазкой внутренних компонентов устройства;
  • отсутствием защиты от замерзания либо коррозии в контуре хладагента.

Для чего нужна расточка блока цилиндров?

Изменение формы можно определить, только используя специальные измерительные инструменты. Нужно понимать, что это только в теории поршень двигается в цилиндре по идеальной траектории. На самом деле это далеко не так. И чем больше отклонение от идеальной траектории, тем быстрее происходит изнашивание и цилиндров и поршней.

Неправильность траектории движения поршня связана со многими факторами, прежде всего, конструкционного характера. Например, это может быть несоосность и неперпендикулярность положения сопрягаемых деталей. Помимо этого на преждевременный износ влияют слишком большие допуски в размерах, которые дают возможность поршню двигаться не только параллельно оси цилиндра, но и с определенным отклонением по горизонтали.

И все это приводит к тому, что цилиндр постепенно теряет свою форму, причем это может происходить неравномерно. И со временем профиль цилиндра становится не идеально круглым, а эллипсовидным.

Помимо этого на стенки цилиндра действует высокая температура, и воздействуют продукты сгорания, которые постепенно разрушают стенки цилиндра и одновременно поверхность поршня. И, казалось бы, можно просто заменить поршень, и все станет нормально. Но этого не произойдет. Если геометрия нового поршня идеальная, то геометрия цилиндра уже нарушена, и никакая замена поршня без расточки блока цилиндров в этой ситуации не спасет.

Цилиндры должны подвергаться растачиванию, если они изношены. Но следует понимать, что не все цилиндры изнашиваются, несмотря на длительную эксплуатацию. Некоторые двигатели нормально доживают свой век без всякой расточки и ремонта.

Для того чтобы определить степень износа цилиндра используют систему оценки двух размерных параметров цилиндров:

  • Первый параметр – это изменение первоначальных размеров на 0,05 мм в верхней мертвой точке. Но не самого поршня, а верхнего кольца поршня.
  • Второй параметр – изменение размера на 0,03 мм в месте соприкосновения юбки поршня со стенкой цилиндра.

Т.е при изменении параметров на такие величины уже требуется ремонт. Но ситуация может быть еще хуже, когда в верхней части цилиндра возникает дефект в виде ступеньки. Именно эта ступенька ускоряет разбивание не только поршневых колец, но и посадочных мест на поршне под кольца. Возникают удары, причем, весьма ощутимые.

Двигатель начинает работать с сильными вибрациями. Помимо этого из-за возникшей эллипсности нарушается прилегание поршневых колец к стенкам цилиндра. А это чревато прорыву газов из цилиндра в картер, нарушается компрессия в двигателе, начинается существенный перерасход масла и топлива.

В конце концов, может сложиться так, что кольца просто разваливаются от постоянных ударных нагрузок. При этом стенки цилиндра повреждаются так, что никакая расточка не может устранить полученный дефект.

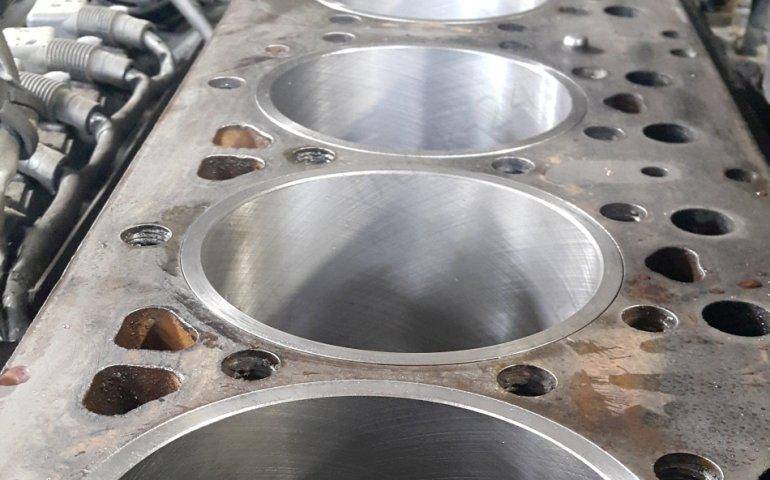

Расточка блока цилиндров нужна для того, чтобы восстановить геометрические параметры этой части двигателя. Но восстановление блока цилиндров касается не только самих геометрических параметров цилиндра, но и еще восстановления нормального положения сопрягаемых деталей относительно друг друга.

Т.е. если добиться только нормальной геометрии самого цилиндра, этого не будет хватать, чтобы восстановить нормальную соосность и нормальное расположение всех базовых поверхностей.  А если базовые поверхности не будут располагаться соосно и параллельно, то цилиндры и дальше будут разбиваться по мере работы двигателя. И не только цилиндры.

Напряжение и избыточное трение, которое возникает при неправильной соосности, будет влиять и на другие узлы поршневой группы. Т.е. все подвижные детали, участвующие в процессе работы двигателя, входящие в поршневую группу, будут испытывать дополнительные нагрузки на изгиб, сжатие и т.д.

Несколько слов о хонинговании

Некоторые владельцы авто, разбирающиеся в свойствах металла, после расточки и шлифовки выполняют хонингование внутренней поверхности. Этот вид обработки включает прохождение по внутренней поверхности цилиндров специальным роликом, который уплотняет поверхность и оставляет сетчатый след. Благодаря такой обработке повышается механическая износостойкость металла, а соответственно – увеличивается ресурс мотора.

Современные мастерские предлагают в качестве ремонтных услуг такие методики обработки, как дохонингование, платохонингование, которые выравнивают профиль существующей сетки, что влечёт за собой уменьшение периода обкатки.

Такие работы, как расточка, шлифовка и хонингование требуют квалифицированного подхода, а также использования профессионального оборудования. Поэтому, если возникает потребность в проведении этих работ, нужно обращаться только в специализированные мастерские, а не пытаться самостоятельно увеличить размер цилиндров, а затем шлифовать их, используя нестандартные методы обработки.

Виды автомобильных двигателей

Выделяют 4 вида автомобильных двигателей. Кратко о каждом из них.

  1. Дизельный двигатель . Оснащаются поршневой системой внутреннего сгорания — топливо-воздушная смесь воспламеняется в цилиндрах в момент сжатия за счёт повышения температуры. Дизельные двигатели отличаются высоким КПД переработки топлива в энергию (40–50%) и неспособностью развивать высокие обороты. Ремонт дизельного двигателя обойдётся дороже бензинового аналога. Трудности возникают при ремонте ТНВД дизельных двигателей и форсунок — они сделаны с соблюдением высокой точности.
  2. Бензиновый двигатель . Топливо также воспламеняется в цилиндрах, но за счёт электрической искры. Существует две разновидности бензиновых двигателей:

Разница между двигателями лишь в способе смесеобразования.

Газовый двигатель . Топливом для сжигания является газообразный углеводород. Зажигание происходит за счёт искры.

Гибридный двигатель . Двигатель нового поколения — устанавливаются на электромобили. Представляет собой смесь двух систем — двигателя внутреннего сгорания и электрического мотора.

Бензиновые и дизельные двигатели чаще всего используются на современных автомобилях. Машины с газовыми и гибридными двигателями занимают в сумме 22% рынка.

Технологический процесс расточки

Как расточить двигатель? Этот вопрос задавали себе многие автолюбители. Технологический процесс расточки достаточной простой, но требует внимательности и понимания. Расточка внутренний части мотора, а точнее цилиндров, задача точная, поэтому такую работу желательно доверить профессионалам, которые разбираются. Рассмотрим основные позиции проведения расточки ДВС на аналоговом и цифровом оборудовании.

Аналоговая расточка требует постоянного вмешательства специалиста, поскольку именно он определяет, какой будет размер цилиндров после окончания проведения работ. Рассмотрим, последовательность действий:

  1. Блок цилиндров устанавливается на станину так, чтобы шпиндель размещался по центру цилиндра.
  2. В шпиндель устанавливается резец, которым собственно и будет проводиться расточка.
  3. Включается станок и шпиндель начинает опускаться, при этом режущим резцом растачивает цилиндр.
  4. Таким самым способом проводится расточка остальных цилиндров.
  5. После проведения процесса расточки, расточенной мотор, нужно будет хонинговать, а именно доведение поверхности до зеркального состояния.

Цифровая расточка — это расточка при помощи электроники, а именно ЧПУ. Так, специалисту необходимо ровно установить на станину, чтобы цилиндры стоили в один ряд, а первый был посредине станины. Далее задается необходимая программа, и стенд все делает самостоятельно, под четким руководством специалиста.

В современных развитых странах можно найти стенды с умной электроникой, которые имеют в своем арсенале сканер. Именно он позволяется точно и четко попасть в цилиндр, а также провести расточку с точностью до микрона. К сожалению, такие стенды на территории СНГ недоступны, так как стоимость данных агрегатов начинается от 100 000 евро, и автосервисы не могут себе позволить такой станок.

Удаление накипи

Накипь в водяной рубашке ухудшает охлаждение двигателя, вызывает его перегрев и потерю мощности. Для удаления накипи все круглые отверстия водяной рубашки закрывают деревянными пробками, а к фасонным отверстиям привертывают пластины с резиновыми прокладками. Затем в рубашку заливают раствор следующего состава:

  • Каустическая сода: 50 г.
  • Керосин: 10 г.
  • Вода: 1 л.

Через 6—8 час. раствор выпускают и рубашку промывают водой.

Блоки с алюминиевыми головками (автомобилей М-20 «Победа», ГАЗ-51) промывают 3%-ннм раствором соляной кислоты, который заливают на 30—40 мин.; после этого раствор выпускают и рубашку цилиндров промывают чистой водой.

Виды ремонта двигателя и периодичность их проведения

Механический износ, процесс термокисления, вибрация и удары при езде – это основные факторы воздействия на автомобильный двигатель, которые рано или поздно приводят к его неисправностям. Вопрос тут не в том, сломается мотор или нет, во времени. Он может сломаться уже спустя несколько месяцев после начала эксплуатации или спустя годы. Чтобы максимально увеличить период безаварийного использования двигателя, разработана система мероприятий по поддержанию его работоспособности.

Эта система актуальна вне зависимости от типа, марки и класса автомобиля. Она включает в себя три вида ремонта:

  • Текущий (предполагает устранение небольшой неисправности);
  • Средний (подразумевает частичную разборку ДВС);
  • Капитальный (со снятием и полной разборкой мотора).

Характер поломки выясняется при проведении диагностики. Периодичность проведения ремонта зависит от многих факторов – пробега автомобиля, условий его эксплуатации, а также от профилактических мероприятий, которые проводит его владелец.

Зачем нужно растачивать блок цилиндров


В настоящее время расточка блока цилиндров делается чаще из желания увеличить мощность двигателя, тогда как раньше к подобным работам приступали чаще с целью ремонта силового агрегата.

Как известно, в процессе работы все элементы мотора испытывают серьезные нагрузки. Особенно это касается цилиндров и поршней. В процессе работы поршень постоянно трется о стенки цилиндра с огромной скоростью. Несмотря на то, что стенки цилиндров выполнены из прочной стали, она все равно стирается в процессе работы поршней, а сам цилиндр деформируется, переставая быть идеальной округлой формы. Из-за изменения формы цилиндров в сторону овала, ухудшается прилегание поршневых колец, вследствие чего при детонации топливовоздушной смеси отработавшие газы попадают в картер, как и сама горючая смесь. Отсюда сразу начинает снижаться общая мощность двигателя, а мотор начинает активно потреблять масло.

Важно: Основным симптомом, указывающим на «овализацию» цилиндров и попадание отработавших газов в картер, является сизый дым из выхлопной трубы в процессе работы двигателя. Также данный симптом характерен при залегании компрессионных колец

Причиной того, что раньше более часто к расточке блока цилиндров прибегали при необходимости ремонта, а сейчас из-за тюнинга, кроется в шагнувших вперед технологиях. Дело в том, что до конца 1990-х годов сложно было найти в продаже хорошее масло или охлаждающую жидкость. Вернее, они были хороши для тех времен, тогда как сейчас они значительно лучше и сложнее. Каждое моторное масло – это настоящий «склад химии», равно как и охлаждающая жидкость. Различные присадки позволяют значительно продлить жизнь мотора до капитального ремонта. Если раньше капитальный ремонт двигателя, в том числе и расточка блоков цилиндров по причине их «овализации», мог потребоваться уже через 50-60 тысяч пробега, то сейчас современные моторы при правильном уходе за ними достигают подобного износа к 200-250 тысячам километров пробега.

Если проводится расточка блока цилиндров с целью реанимации двигателя, здесь все довольно просто. На специальных станках избавляются от овальной формы цилиндров, стачивая «лишнее». Далее устанавливаются новые поршни большего размера, и после этого можно проехать на автомобиле еще десятки тысяч километров.


Если же проводится расточка блока цилиндров с целью тюнинга автомобиля, все проходит точно также, но изначально цилиндры имеют правильную форму, соответственно, можно выбрать степень, до которой они будут растачиваться, поскольку здесь нет необходимости избавляться от «овализации». Расточив цилиндры и установив поршни большего размера, можно добиться увеличение мощности. Это происходит, поскольку, чем больше поршень, тем больше топливовоздушной смеси удастся засосать, а чем больше сгорит топлива в процессе работы, тем больше давление при воспламенении на поршень и отсюда возникает увеличение мощности.

Трещины

При перегревах также может наблюдаться разрыв корпуса в виде трещин. Не всегда они видны для глаза, однако их наличие сильно отражается на правильной работе двигателя. Если трещины образовались в местах прилегания головки и блока, клапанных сёдлах – вам не останется ничего другого, как заменить головку блока на новую. Все другие участки поддаются восстановлению с помощью аргонной сварки. Такой ремонт ГБЦ самостоятельно сделать не получится ввиду отсутствия специализированного оборудования – далеко не на всех СТО имеется такая сварка.

Как видим, не всё доступно для ремонта своими силами. Правильно оценив фронт работ, вы, тем не менее, сможете сэкономить средства своего бюджета.

Как правильно расточить?

Чтобы правильно расточить патрон необходимо соблюдать последовательность действий. Профессиональная расточка производится в несколько этапов, каждый из которых должен быть выполнен качественно и по всем техническим требованиям.

Демонтаж

В первую очередь необходимо провести демонтаж патрона. В противном случае не получится избавиться от биения заготовки и совместить точно все необходимые оси. Если патрон не будет зажат, а будет находиться в свободном состоянии на станке – дефекты сохранятся. После демонтажа необходимо снять кулачки и почистить их. Затем нужно проверить биение.

Обработка наждачной бумагой

При наличии небольшой степени износа и задира достаточно обработать деталь сначала крупнозернистой, а затем мелкозернистой наждачной бумагой. Чтобы не искажать профиль кулачка при зачистке необходимо, чтобы наждачная бумага охватывала примерно половину профиля кулачка и при этом имела небольшое натяжение. Если износ кулачка значительный – необходима полноценная расточка.

Как проточить?

Для проточки кулачков следует соблюдать определенный порядок:

  1. Установить их, сопоставив с отверстием токарного патрона.
  2. Осуществить зажим кольца так, чтобы оно могло двигаться свободно.
  3. Понадобятся два резца: один для расточки канавок, а второй – для разработки плоскостей.
  4. Начиная с низких оборотов следует найти оптимальный режим вращения.
  5. Резец для разборки плоскостей необходимо установить так, чтобы по всей плоскости кулаков происходило соприкосновение.

https://youtube.com/watch?v=WRznOOpCaNg

Так осуществляется конусная расточка и заготовка сможет крепиться надежно и безопасно.

Шлифовка

Это финишный этап растачивания, который проводится только в случае, если есть реальная необходимость. На этом же этапе проводится проверка металлическим валом. Вал закрепляется в патрон токарного станка и с его помощью определить, есть ли биение. При наличии биения требуется дополнительная шлифовка.

Модуль контроля двигателя

Его можно назвать одним из главных, поскольку этот электронный блок отвечает за сердце машины – ее мотор. ЭБУ получает информацию со множества датчиков, анализирует ее, основываясь на заложенных в прошивку алгоритмах, и посылает соответствующие сигналы на различные исполнительные устройства.

ЭБУ двигателя обменивается с другими элементами внутренней системы автомобиля по шине, называемойCAN (CANbus), объединяющей всю электронную начинку транспортного средства в сеть. Основные блоки, с которыми «общается» ЭБУ мотора:

  • АКПП;
  • антиблокировочная (ABS) система;
  • стабилизирующие системы;
  • тормоза;
  • блок обеспечения безопасности;
  • модуль курсовой устойчивости;
  • круиз-контроль;
  • климатическая установка.

Основные задачи ЭБУ двигателя:

  • управление процессом зажигания;
  • если двигатель инжекторный, то и управление системой впрыска;
  • контроль за газораспределением мотора;
  • слежение за датчиком дроссельной заслонки;
  • поддержание целевой температуры в охлаждающей системе;
  • анализ состава отработанных газов и контроль подсистемы рециркуляции таковых.

На датчики ЭБУ приходят данные с датчиков коленвала, сообщающие его частоту вращения и текущее положение. Блок считывает скорость автомобиля, параметры напряжения тока в бортовой электросети, и множество другой информации. В ЭБУ встроена система самодиагностики, которая зажигает сигнал CheckEngine на приборной панели в случае неполадок. Параллельно с этим в память ЭБУ записывается код обнаруженной ошибки, который в дальнейшем можно считать через сервисный разъем с помощью специального устройства и ПО. Это помогает определить неполадку.

На современных автомобилях часто используется диагностический универсальный разъем OBD2:

К нему подключается любое устройство, работающее по этому протоколу и умеющее «читать» данные из памяти.

Усовершенствование поршней

Из вышеизложенного материала стало понятным, что задиры появляются, когда поршень перемещается в цилиндре на сухую. Т.е. в пространство между этими деталями по разным причинам не поступает смазка.

Для решения этой проблемы некоторые мотористы предлагают провести модернизацию мотора и просверлить с боку в середине юбки поршня отверстие диаметром 4-6 мм и сделать небольшую фаску.

А по краям юбки поршня сделать небольшие зубчики (насечки глубиной 0,4 – 0,5 мм, а шириной 0,7 – 0,8 мм).

Суть метода в том, что зубчиками, при движении поршня вниз, будет захватываться масло и принудительно подаваться под юбку (ему просто некуда деваться), а отверстие работает в роли насоса подсасывая смазку по юбке в месте соприкосновения ее со стенкой цилиндра.

Как заделать трещину в ГБЦ, блоке цилиндров?

Вне зависимости от того, какой сплав применяется для разработки блока цилиндров, рано или поздно могут возникнуть определенные проблемы, связанные с появлением трещины

Конечно, если водители не обратят на это внимание, то появление трещины может обернуться достаточно серьезной проблемой, связанной со сложностями эксплуатации, а также дорогостоящим ремонтом автомобиля

Симптомы и причины.

Далеко не всегда водители могут визуально сразу увидеть трещину на блоке цилиндров, поэтому лучше всего быть более ответственным и замечать второстепенные симптомы и причины, которые могут говорить о возникновении проблемы

Хотя важно отметить, что такие признаки могут означать и другие неисправности

При перегреве двигателя, из системы полностью вытекает антифриз.

Если не стоит вопрос о герметичности самой системы охлаждения, в этом случае необходимо проверить насколько хорошо затянуты болты ГБЦ

Важно: будьте осторожны, при протяжке болтов они могут лопнуть

Неправильная работа прибора управления температурой также может говорить о том, что возникла трещина, которую нужно обязательно заделать в ближайшее время.

Неисправность пробки расширительного бачка, в которой клапан не держит давления, образуются воздушные пробки.

Этот симптом также достаточно легко заметить, но только опытным водителям, которые занимаются своим автомобилем и регулярно проводят необходимое техническое обслуживание.

Колебание температуры двигателя,

наиболее часто заметное в холодное время года, также говорит о том, что могла возникнуть трещина на блоке цилиндров. Заметить этот симптом довольно легко, так как стрелка показателя постоянно отклоняется либо в сторону резкого увеличения, либо в сторону резкого уменьшения.

Вибрация двигателя или «троение»

, особенно это ощутимо при подъёме в гору. Как показывает практика, это один из распространенных симптомов образования именно микротрещин. Чтобы проверить есть ли трещины на блоке цилиндров нужно выкрутить свечу зажигания и провести визуальный осмотр блока.

Решение проблемы.

Существует несколько способов заделать появившиеся трещины на блоке цилиндров. Так, можно использовать для работы электрическую сварку. Выполнить работы можно предварительно сняв блок цилиндров и очистив его от скопившихся загрязнений, которые явно будут мешать выполнению работы.

ГБЦ.

Производится нагрев головки до 250 градусов. Используем для этого ацетиленовую горелку. Заделывание производится при помощи постоянного тока. Диаметр электрода выбираем в зависимости от ширины и толщины стенки.

Заплатка.

Заделать трещину можно с помощью заплатки, которая приваривается либо электросваркой, либо электродуговой сваркой

Для выполнения работы также понадобится снять блок, так как все работы с заплаткой нужно проводить крайне осторожно и аккуратно, чтобы еще больше не повредить элемент

Эпоксидная паста

может помочь заделать микротрещины, которые только только появляются и не требуют использования сварки. В зависимости от того, где появляются трещины использовать эпоксидную пасту можно и не снимая блок цилиндров. Однако, если водителю выполнить эти работы таким образом непросто, то лучше все же провести снятие элемента.

Заключение

. Эксплуатация автомобиля после обнаружения трещин на блоке цилиндров может усложняться различными проблемами, которые в ближайшем будущем приведут к дорогостоящему ремонту. Именно поэтому лучше всего, сразу же заделать трещины, тем более если они слишком большие.

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
