Особенности ремонта автоматической коробки передач

Методы диагностики неисправностей

В диагностике главное – собрать нужную информацию и правильно ее интерпретировать. Поэтому лучше обратиться к специалистам. Определите, в чем проблема, в СТО, а ремонтом займитесь самостоятельно. Без должного опыта и оборудования вы потратите кучу времени на диагностику. Существует механическая и компьютерная диагностика.

Общая схема проведения диагностических процедур:

  • проверить масло,
  • проверить работу двигателя при холостом ходе, места соединения электропроводки и тросов,
  • определить коды ошибок работы блоков управления (БУ) коробкой передач и двигателем,
  • проверить коробку на автомобиле без движения,
  • проверить АКПП в движении,
  • проверить давление внутри системы управления.

Электронная система управления и диагностика ее неисправностей

Если причина неисправностей – проблемы с электроникой, то, скорее всего, вам не понадобится демонтаж и разборка АКПП. Диагностику неисправностей в этой системе осуществляет БУ. Он контролирует сигналы датчиков, передаточное отношение коробки передач и сопротивление выходных цепей. Могут возникать неисправности таких деталей и узлов:

  • входных датчиков,
  • электронного блока управления,
  • исполнительных устройств системы управления,
  • нарушение целостности соединений электрической проводки.

В компьютер трансмиссии поступают сигналы от различных датчиков. Если какие-то параметры выходят за норму, он записывает в память код этой проблемы (DTC). Расшифровать такие цифры можно с помощью специального сканера.

Диагностика проблем механической и гидравлической частей

Это основные проблемы самой АКПП. Их условно разделяют на три подгруппы:

  1. Повреждения фрикционных групп, втулок и корпусов, суппортов, планетарных рядов, насоса и другой механики.
  2. Неисправность трансформатора. Сюда входят:
    • обрывы шлицов проводов,
    • механические разрушения лопастей,
    • обгонной муфты,
    • износ главного блокировочного фрикциона,
    • разгерметизация сальника поршня.
  3. Проблемы с механикой гидравлической плиты.

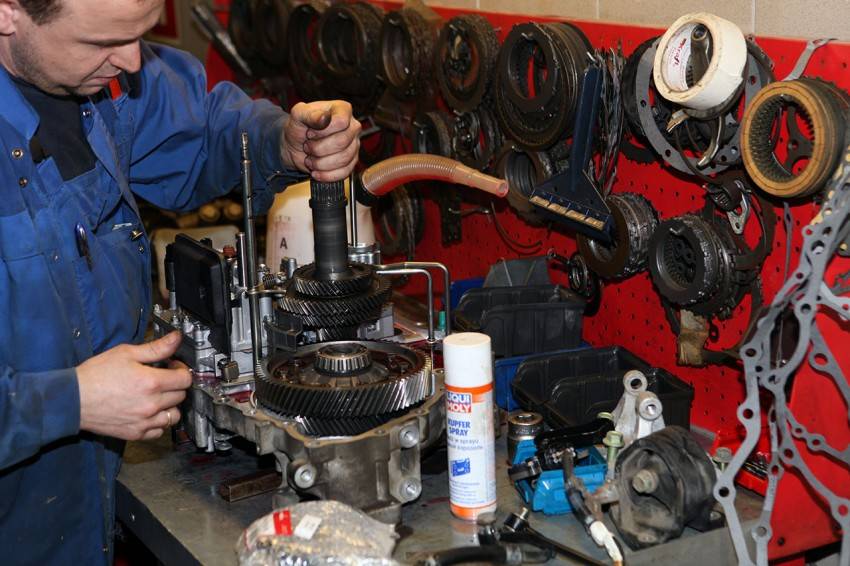

Ремонт АКПП

Ремонт АКПП своими руками лучше проводить, имея под рукой фирменный мануал и распечатанную схему коробки передач. Для начала нужно осмотреть все системы, обслуживающие коробку передач, крепления и блоки. Затем приступаем к ремонту. Для этого:

Разбираем КП, промываем и просушиваем детали и проверяем их на дефекты.
Меняем все прокладки, уплотнители, а также изношенные детали.
Снимаем колодку ингибитора и поддон. Вычищаем грязь внутри. Она выглядит как металлическая магнитная стружка.
Снимаем проводки кольца с заглушки и толкаем их внутрь заглушки.
Снимаем гидроблок, ослабляем болты тормозной ленты. Промываем гидроблок.
Фрикционы, шестеренки и планетарки проверяем на износ. Заменяем, если есть такая потребность. Все внутренние резинки нужно обязательно менять!
Вскрываем маслонасос. Проверяем все детали, особенно фильтр. Меняем то, что уже отслужило свой срок. Пользуемся мануалом, чтобы не поменять детали местами.
Вытаскиваем клапаны и пружинки. Клапаны промываем. Их залипание может быть причиной некорректной работы АКПП. Пружины гидроаккумулятора меняем, если они сломаны.
Собираем все назад на свои места

Важно ничего не перепутать!
Заменяем кольца и фрикционные болты.
Проверяем узел переключения передач и большой поршень и ставим на место маслонасос.

Сборка происходит в обратном порядке.

Существуют некие моменты, которые желательно учитывать при ремонте. Часто проблема с работой коробки передач связана с фильтром. Не получится поменять его, не снимая гидроблок. А при его снятии ломается прокладка. Для ее замены понадобится разобрать гидроблок полностью. То же касается пружины гидроаккумулятора с первой на вторую передачи. Специальный ограничитель не позволяет изъять ее без разборки гидроблока. Все прокладки гидроблока очень похожи, не перепутайте их местами. Собирая гидроблок, производим затягивание динамометрическим ключом

Здесь важно не перетянуть

Менять или ремонтировать коробку-автомат?

Перед тем как решать вопрос о ремонте или замене АКПП, следует выполнить полную диагностику агрегата. Специалисты определят вид поломки и помогут составить смету затрат. Если неисправен датчик или проводка, можно обойтись небольшими вложениями. На ремонт гидротрансформатора, муфты, зубчатых колес потребуется внушительная сумма. Иногда менять отдельные детали нецелесообразно. Эксперты расскажут об этом автовладельцу, приведут убедительные аргументы.

Стоимость замены трансмиссии составит около трети цены машины. Сложный ремонт обходится на 30 % дешевле. В автосервисе могут предложить альтернативу — замену АКПП на исправную, но бывшую в употреблении модель с гарантией 1 месяц. Этот способ позволит сэкономить до 70 тысяч рублей. Но об истории и условиях работы б/у агрегата его новому владельцу ничего не будет известно.

Основные неисправности АКПП

Автоматическая КПП более удобна при эксплуатации транспортного средства в городе. Капитальный ремонт АКПП требуется при следующих проявлениях:

появление посторонних шумов, звуков, когда происходит смена скоростных режимов;
пробуксовка машины при переключении скоростей;
были обнаружены подтеки рабочей жидкости

Обращать внимание нужно и на цвет, запах;

При всех этих проявлениях возникает необходимость ремонта АКПП.

Неисправности автоматической коробки могут иметь механический или электронный характер. К неисправностям, носящим электронный характер, можно отнести выход из строя системы ЭБУ. Помимо системы ЭБУ дать сбой могут датчики системы управления силовой установки, произойти обрыв электропроводки. При наличии электронных неисправностей, активизируются при помощи компьютера аварийные программы работы КПП. Также, неисправности могут возникать из-за поломки в системе впрыска топлива, блока ABS.


Электронный блок управления АКПП в разобранном виде

Ремонт бублика целесообразно провести, если, например, произошло помутнение смазочной жидкости или горючего стало больше расходоваться на каждый км. В профилактических целях заливать в скоростную коробку именно то масло, что рекомендовано производителем.

Как управлять машиной с АКПП

Коробка передач прослужит долго, если водитель будет правильно подбирать режимы, ориентируясь на условия езды. Правильный старт предполагает собой начало движения после толчка, сигнализирующего о том, что передача включилась. При буксовании лучше всего запустить пониженную передачу. Педалью тормоза при этом стоит корректировать вращение колес. Для того чтобы улучшить навыки вождения на автомобиле с автоматической коробкой передач, рекомендуем вопользоваться услугами автоинструктора АКПП.

При использовании разных режимов водитель сможет тормозить двигателем и ограничивать разгон. Буксировать другой транспорт не стоит, поскольку это негативно отразится на работе двигателя. Но если другого варианта нет, то буксируемая машина должна быть легче буксирующего.

Существует несколько рекомендаций, показывающих, чего не нужно делать во время управления машиной с АКПП.

 Самой часто встречающейся ошибкой водителей является включение режима «D» в момент отсутствия полной остановки при движении назад.

 Большим заблуждением для новичков также является использование нейтрального режима. Он создан для экстренных случаев, когда требуется разблокировка колес для перестановки авто.

 Режим «нейтралки» также запрещено включать, находясь в пробках. Кратковременные перемещения провоцируют гидравлический удар. В пробках необходимо включать режим «драйв» в сочетании с тормозом.

 Еще одной ошибкой считается переход на ходу из режима «драйв» на «нейтральный». Особенно это проворачивают в момент движения на большой скорости. Проделывать подобные вещи опасно. Это приводит к отключению гидроусилителя и усилителя тормозов.

 Нередко неопытные водители пытаются завести автомобиль «с толкача». Это возможно сделать, но не нужно. Двигатель хоть и заводится, но очень «страдает». Если проделывать такой «трюк» часто, то автомат придет в негодность, не выработав даже половины ресурса.

Что касается эксплуатации в зимних условиях, то тут следует быть внимательнее. Чтобы машина функционировала хорошо, ей необходим прогрев коробки в течение нескольких минут после запуска. Как только водитель начал езду, ему стоит первые 10 км избегать разгона и резких движений.

Если автомобиль «увяз» в снегу, то нужно сначала включить пониженную передачу, а затем, переключая газ и тормоз, медленно выехать. Ни в коем случае нельзя раскачивать авто, поскольку от этого пострадает гидротрансформатор. Пониженная передача также должна использоваться на мокрой дороге, а в сочетании с педалью тормоза – на скользком спуске.

Метод №1: любовь к «холодной» буксировке

Внутренние шестеренки «автомата» любят смазку, которую проводят со включенным двигателем для работы насоса. Во время буксировки с выключенным двигателем происходит перегрев КПП и наносятся необратимый ущерб ее функциональности. В зависимости от марки машины некоторые модели позволяют делать буксировку на небольшие отрезки дороги, до 30 км на минимальной скорости, до 30 км в час — все-таки проехать какое-то расстояние до СТО бывает необходимо.

Но не стоит забывать, что в этот момент коробка продолжает получать ущерб. Гораздо хуже в данной ситуации состояние машин с полным приводом и АКП – для них обязательно приподнятие ведущих осей над дорожным полотном или отсоединение карданного вала. Американские машины в основном являются носителями автоматической трансмиссии – их буксуют, вывешивая ведущие колеса.

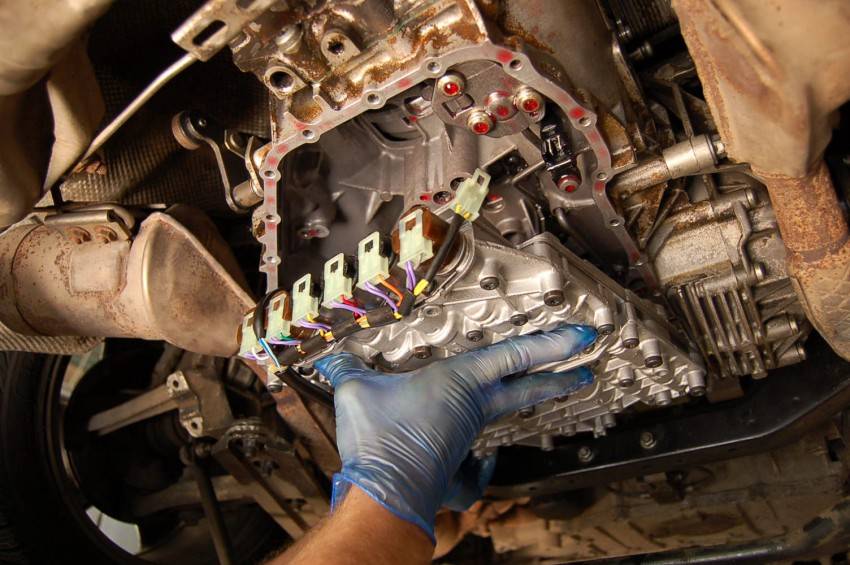

Демонтаж и установка автоматической коробки передач

Поместите автомобиль на эстакаду, подъемник или смотровую яму и подготовьте домкрат для безопасного опускания коробки, отсоединенной от ДВС. Производите демонтаж в следующей последовательности:

  • Отсоедините аккумуляторные клеммы и снимите стартер .
  • Отстыкуйте все магистрали, соединяющие АКПП с комплектующими авто, в том числе патрубки масляной системы, тросик селектора переключения передач, датчик скорости, провода, вакуумные трубки.
  • Проверьте, что аппарат полностью отключен от других систем транспортного средства.
  • Подвесьте двигатель на траверсы (для авто с передним приводом) и подгоните домкрат под демонтируемый агрегат.
  • Выкрутите болты, соединяющие АКПП и ДВС.
  • Слейте трансмиссионную жидкость.
  • Снимите карданный вал (если авто имеет привод на задние колеса).
  • Демонтируйте опору АКПП.
  • Снимите гидротрансформатор и кронштейн опоры коробки.
  • Опускайте отсоединенную АКПП, используя домкрат.

Установка коробки передач производится в обратном порядке

Но при этом важно проследить за следующими нюансами:

  • Убедитесь, что на стыковочном картере ДВС есть пара центрирующих штифтов.
  • Проверьте мембрану на отсутствии торцевого биения (допускается отклонение не более 0,15 мм, в ином случае деталь нужно заменить).
  • После закручивания болтов, присоединяющих АКПП к ДВС, проверьте, не остался ли зазор в плоскости прилегания агрегатов.
  • Через нишу стартера попробуйте провернуть гидротрансформатор, чтобы убедиться в стыковке компонентов.
  • Устанавливайте гидротрансформатор на АКПП, расположив ее строго горизонтально. А при подъеме, обеспечьте небольшой уклон по продольной оси, чтобы данная деталь не сместилась по шлицу.

Залив в агрегат рекомендуемое количество масла, совершите пробный выезд, испытав коробку на всех режимах. После этого долейте трансмиссионной жидкости, так как при первой поездке она заполнит магистрали и скрытые полости, поэтому ее уровень снизится.

Чтобы минимизировать вероятность преждевременного износа и поломки установленного агрегата, обновляйте расходники в нем через каждые 50-60 тысяч километров пробега. Кроме того, не буксируйте автомобилем другие транспортные средства. При морозах перед каждой поездкой прогревайте авто, что необходимо для качественной смазки подвижных компонентов АКПП трансмиссионной жидкостью.

Вспомогательные режимы АКПП

АКПП может быть оснащена также дополнительными режимами.

  1. Нейтральный — используется для повседневного движения.
  2. Экономичный — даёт возможность обеспечить плавное и спокойное движение, с экономией топлива.
  3. Спортивный — подразумевает максимальную нагрузку на двигатель, что влечет за собой высокий расход топлива.
  4. Зимний — используется для езды по скользкой поверхности. Авто начинает движение не на 1-й, а сразу на 2-й или 3-й передаче.
  5. Типтроник — является имитацией ручного управления и даёт возможность в случае надобности ручным путём повысить либо понизить передачу.

Включение данных установок осуществляется кнопками либо переключателями.

%rtb-4%

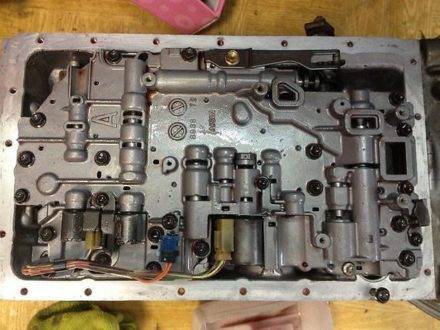

Ремонт гидроблока своими руками

В работе автоматической коробки гидроблок выполняет функцию управления. Конструкция представляет собой сложную систему каналов в корпусе, работа которых регулируется через систему датчиков, клапанов и управляющих соленоидов. С учетом работы по установленной программе, работа гидроблока заменяет собой механизм сцепления и рычаг переключения передач в механической трансмиссии.

Выявление неисправности гидроблока начинается после таких симптомов, как задержки переключения, рывки при смене диапазона. Наиболее частой причиной сбоев является несвоевременная замена масла. Если своевременно провести замену смазочного состава, возникновение серьезных отказов удается отсрочить.

Для разных типов коробок автомат слабыми местами в работе гидроблока являются:

  1. Агрегат 09G (VW Passat B5, B6, Tuareg и др.). Некорректная работа датчиков гидроблока, в том числе, по причине повреждения проводки.
  2. Коробка с индексом 4BTR M74LE (Ссанг Йонг) выделяется сильным загрязнением каналов фрагментами прокладки гидротрансформатора, металлическими примесями, за счет слабой работы магнитов. Выделяются некорректной работой датчики скорости гидроблока.
  3. Агрегат 6Т (Шевроле). При сильном загрязнении клапанов появляются нарушения в переключении передач, из-за масляного голодания выходят из строя соленоиды гидроблока.
  4. Коробка U241E (Тойота). При общей надежности известна плохой распайкой контактов.
  5. Агрегаты 01n, 01p и 096 (01m) (Ауди) отличаются высокой ремонтопригодностью. Очистку гидроблока следует проводить после пробега автомобиля 150 тыс. км. К этому моменту, как правило, требуют замены датчики, проводка соленоидов.

Несмотря на большое разнообразие агрегатов, ремонт гидроблока АКПП своими руками не имеет значительного отличия по набору операций. Учитывайте конструктивные недостатки, «детские» болезни отдельных устройств. Например, причиной отказов коробки «09G» называют плохой теплообмен. В этом случае преждевременный ремонт несложно отложить – проводится своевременная очистка корпуса и не допускаются экстремальные условия эксплуатации.

Для гидроблока на возрастных машинах стоит проводить очистку каналов

Стоит обратить внимание и на состояние стенок каналов в гидроблока. При значительном износе гидроблока корректной работы коробки ждать не стоит

Что такое АКПП и история ее создания

Под АКПП понимается трансмиссия, которая без участия автомобилиста выбирает оптимальный показатель передаточного числа согласно условиям передвижения. В результате обеспечивается плавность хода ТС и комфорт для самого водителя.

Управление коробкой передач.

История изобретения

Основой автомата считают планетарную коробку передач и гидротрансформатор, который создал немец Герман Фиттенгер в 1902 году. Изобретение изначально предполагалось использовать в области судостроения. В 1904 г. братьями Стартевентами из Бостона был представлен другой вариант АКПП, состоящей из 2-х коробок передач.

В 1930-е годы конструкторы General Motors выпустили полуавтоматическую трансмиссию. В машинах еще предусматривалось сцепление, зато гидравлика управляла планетарным механизмом. Примерно в эти же годы инженеры Крайслера добавили в коробку гидромуфту. Двухступенчатая коробка заменилась овердрайвом — повышающей передачей, где передаточное число меньше 1.

Первая АКПП появилась в 1940 г. в General Motors. В ней сочетались гидромуфта и четырехступенчатая планетарная коробка, а автоматическое управление достигалось за счет гидравлики.

Плюсы и минусы АКПП

У каждого типа трансмиссии имеются поклонники. Но гидроавтомат не теряет своей популярности, поскольку обладает несомненными преимуществами:

  • передачи активируются автоматически, что способствует полному сосредоточению на дороге;
  • процесс начала движения максимально облегчен;
  • ходовая часть с двигателем эксплуатируются в более щадящем режиме;
  • проходимость машин с АКПП постоянно улучшается.

Несмотря на наличие плюсов, автолюбители выявляют в работе автомата следующие недостатки:

  • отсутствует возможность быстро разогнать машину;
  • приемистость двигателя имеет более низкие показатели, чем у МКПП;
  • транспорт нельзя завести с толкача;
  • автомобиль сложно буксировать;
  • неправильное использование коробки ведет к появлению поломок;
  • АКПП недешево обслуживать и ремонтировать.

Как правильно снять АКПП?

Демонтаж аналогичен механической коробке передач, но здесь тоже есть нюансы. Коробка весит много, и нужно продумать, как ее опустить и куда поставить. Для работы лучше использовать трансмиссионный домкрат. С его помощью получится быстро и бережно снять агрегат, потому что он очень чувствительный, и при неумелой работе выйдет из строя.

Перед демонтажными работами внимательно осмотрите коробку и отсоедините все, что связывает ее с другими системами машины.

Сливать масло необязательно, но нужно позаботиться о емкости, куда оно стечет из радиатора. Либо нужно заглушить подводящие трубки, иначе масло вытечет на землю

Также важно отсоединить тросы, тяги и другие механические агрегаты. Обязательна отстыковка электрических разъемов, если у АКПП электронное управление.

Гидродинамический трансформатор снимается вместе с автоматической коробкой. Поэтому нужно найти болты, которыми он крепится к двигателю. Придерживайте его при снятии коробки, потому что поломка такого чувствительного агрегата – это большие расходы на ремонт.

У каждой АКПП особое крепление, и количество болтов неодинаковое

Поэтому важно всегда проверять, все ли вы отсоединили, чтобы не нарушить целостность проводов и других элементов, снимая коробку раньше времени.

Особенности эксплуатации

Авто начнет двигаться плавно после того, как водитель вставит ключ, повернет его, надавит на тормоз, поставит рукоятку селектора в правильное положение и отпустит педаль.

На светофоре переключать режим «D» не требуется. Используется педаль тормоза. На парковке включают режим «Р».

Избежать преждевременных поломок возможно, если не ездить по бездорожью или неровной поверхности. Стоит всеми силами также избегать пробуксовки. Перед тем, как начать езду на авто с автоматической коробкой, водителю нужно дополнительно изучить документацию. Возможно, для данного типа коробки пробуксовка вообще не допускается. Их нужно знать, чтобы предотвратить поломки.

АКПП устройство и принцип работы складывается таким образом, что не рекомендуется допускать сильного перегруза. «Автомат» обладает чувствительной механикой, которая не рассчитана на большие нагрузки. Не стоит складывать в салон габаритные грузы или вовсе тянуть за собой прицеп.

Таким образом, становится понятно, что машины с АКПП завоевывают рынок. Больше 80% европейского населения уже ездят на «автомате».

Режимы работы автоматических трансмиссий

Чтобы правильно пользоваться коробкой автомат, для начала предлагаем разобраться с предназначением основных режимов работы агрегата.

Основные функции

Какие функции есть во всех автоматических трансмиссиях:

  1. Режим P или паркинг. При активации этого положения трансмиссия выполняет блокировку ходовой части машины, независимо от того, какой привод на ней установлен — передний или задний. В результате сдвинуть с места транспортное средство не выйдет, все передачи при активации режима P отключаются. Нельзя включать это положение, если автомобиль еще в движении и полностью не остановился.
  2. Режим R. Эта функция предназначена для обеспечения движения задним ходом на машине. Ее активация допускается после полной остановки транспортного средства.
  3. Нейтральная передача N. При наличии неисправностей в работе АКПП или силового агрегата, когда заводить двигатель не получается, режим N позволит передвигать машину вперед и назад на небольшие расстояния. В отличие от механических трансмиссий, нейтральный режим на автомате имеет определенные особенности работы. Не допускается его включение в пробках, его активация возможна в экстренных случаях.
  4. Режим D или Драйв. Предназначен для обеспечения движения машины вперед. В автоматических трансмиссиях этот режим обладает блокировкой от случайной активации. Если надо переключиться с функции Drive, это можно сделать, только если водитель нажмет на педаль тормоза.
  5. Функция «4-3-2-L». Относится к категории специальных режимов, использующихся для эксплуатации транспортного средства в разных условиях. В каждом из этих положений может применяться определенное число скоростей. К примеру, в режиме 3 задействовано три передачи, а в положении L работает только одна скорость. Благодаря этой функции автоматическая трансмиссия не перегревает силовой агрегат. Первые три функции оптимально использовать при движении в гору.

Из ролика канала Открытая студия Кострома вы можете узнать об эксплуатации машины с автоматической коробкой передач.

Режим «Типтроник»

Одной из особенностей современных автоматических коробок является наличие функции Типтроник. Этот тип КПП относится к автоматам, поддерживающим режим ручного управления коробкой передач. Благодаря его наличию водитель может контролировать процесс передвижения в тяжелых условиях. Если вы устали от управления автоматической коробкой, можно перейти на ручное управление. На КПП в салоне авто, помимо традиционных режимов, вы увидите специальную выемку с символами «+» и «-». «+» — повышение передачи, с первой и выше, а «-» — понижение.

Спортивные режимы

В трансмиссиях некоторых моделей авто имеется функция спортивного режима — Sport либо Kickdown. Активация этого положения позволяет раскрутить обороты силового агрегата и искусственным образом переключиться на пониженную передачу. При необходимости спортивные режимы позволяют достичь резкого ускорения, к примеру, когда надо выполнить обгон на трассе. При включении этого положения используется максимальная мощность мотора, но данная функция в целом неэкономичная для постоянного использования.

Другие режимы

В зависимости от производителя авто, АКПП может иметь и другие режимы эксплуатации:

  1. D3 или S — пониженная скорость. Неплохой вариант для эксплуатации транспортного средства при движении в гору. Благодаря активации этого положения водитель может более эффективно тормозить машиной и контролировать ее.
  2. D2. Обычно это аналог положения L или 2. Также представляет собой функцию пониженной скорости для движения по спускам или подъемам. Его использование актуально при передвижении по песку, гололеду либо при езде в трудных условиях.
  3. Экономичный — E. Его активация позволяет экономично использовать мощность двигателя, чтобы снизить расход горючего.
  4. Зимний режим. Он может отмечаться как «Snow», «W», «HOLD», «Winter». При активации этого положения включается щадящий режим езды на заснеженной местности, к примеру, при езде по гололеду или грязи. В большинстве транспортных средств это положение имеет ограничения в регулярном использовании, связанные с увеличенной нагрузкой на механизмы и узла трансмиссии. Из-за перегрева его использование не допускается в теплое время года при езде по сухому асфальту.

Рекомендации по эксплуатации

  1. Исключите пробуксовку. Коробка автомат должна эксплуатироваться без пробуксовки, иначе это значительно снижает ресурс ее работы. Особенно это касается тех, кто любит устраивать дрифт на льду. Вне зависимости от дорожного покрытия, возможность пробуксовки исключена.
  2. Если вы впервые пользуетесь автоматом, то учтите, что нейтральная скорость на нем просто так не включается. Режим нейтральной передачи активируется только в случае стоянки автомобиля без включенного мотора, в остальных случаях его включать нельзя.
  3. Машины с автоматической трансмиссией не могут буксировать другие транспортные средства. То же самое касается и прицепов. Установка прицепа или другого транспортного средства на буксир негативно повлияет на ресурс эксплуатации автомобиля в целом.
  4. АКПП никогда не заводится с «толкача». Со временем это может привести к полному выходу агрегата из строя. То же самое касается и буксировки авто — если вы по каким-то причинам не можете завестись, то единственным вашим выходом для того, чтобы добраться до СТО, будет вызов эвакуатора. Если коробка вдруг стала работать в аварийном режиме, но хоть как-то работает, то вам необходимо ехать до самого ближайшего СТО. Мы настоятельно не рекомендуем ездить более 5 километров на некорректно работающей КПП.

Замена масла в коробке передач каждые 40-60 тыс.км

В отличие от масла, залитого в механическую коробку передач и используемого лишь в качестве смазочного материала, масло в АКПП, кроме того, еще и предназначено для отвода тепла от нагретого гидротрансформатора. Согласно международным стандартам, полная замена масла в АКПП должна производиться через каждые 50-60 тысяч километров в обычных условиях, а в тяжелых – каждые 30 тысяч. Цифры могут несколько разниться в зависимости от модели автомобиля.

Масло в коробке в определенных случаях может меняться и внепланово (в большинстве случаев так и происходит). Так, это обязательно нужно делать при:

  • при затрудненном или глубоком переключении передач;
  • наличии рывков или толчков во время переключения;
  • сильном шуме в работе АКПП;
  • отсутствии движения при переключении передачи.
