Как снять тормозной суппорт
Включите ручник (если вы не заменяете задний суппорт) и используйте два куска дерева, чтобы положить их под передние или задние колеса (сторона, с которой вы не будете работать). Это предотвращает движение машины, пока вы на ней работаете.
Ослабьте крепежные болты на одном или обоих передних или задних колесах. ПРИМЕЧАНИЕ. Если вы не знакомы с узлом суппорта, рекомендуется снять оба колеса, чтобы при установке нового можно было использовать другой узел в качестве ориентира.
Поднимите оба колеса, используя домкрат.
Разместите автомобиль на стойках домкрата и закончите снятие колес.
Поместите небольшой поддон под суппорт для сбора тормозной жидкости, которая может вытечь из шланга.
Отсоедините трос ручникаа, если вы работаете на заднем
Обратитесь к руководству по ремонту вашего автомобиля, если вам нужна помощь.
На некоторых автомобилях вам необходимо снять датчик износа колодок, обычно расположенный на одной из тормозных колодок
Осторожно снимите датчик (ВНИМАНИЕ, этот датчик хрупкий) с помощью плоскогубцев. При необходимости обратитесь к руководству по ремонту для вашего автомобиля марки и модели.
Найдите шланг, соединенный с суппортом (обычно на верхней, задней стороне).
Тщательно очистите конец шланга, болт и фитинг на суппорте, используйте тряпку и очиститель деталей, чтобы предотвратить загрязнение тормозной системы.
Используя гаечный ключ или храповик, удлинитель и шестигранную головку, ослабьте и плотно затяните шланг, чтобы предотвратить потерю жидкости
Избегайте использования обычного гаечного ключа для предотвращения закругления головки болта, крепящего шланг.
Затем ослабьте и снимите крепежные болты суппорта
Некоторые имеют крепежный болт на каждом нижнем конце, что позволяет полностью снять суппорт с монтажного кронштейна; другие модели используют болт на одном конце, который можно снять, чтобы повернуть суппорт вверх. В зависимости от модели вашего автомобиля вам понадобится набор бит, шестигранный ключ, или обычный ключ или гнездо и храповик, чтобы открутить болты или штифты крепления суппорта.
После того, как вы удалите крепежные болты, осторожно снимите суппорт с ротора или поверните его вверх. ПРИМЕЧАНИЕ.Некоторые крепежные болты имеют на конце ряд выступов. Для этого вам нужно сжать эти выступы с помощью пары плоскогубцев, одновременно поддев головку болта на другом конце, чтобы сдвинуть болт с суппорта.
Обратите внимание на положение любого крепежа суппорта, который может потребоваться удалить, чтобы установить его на сменный (зажимы, опора колодок, пружины, прокладки).
Некоторые колодки крепятся на самом суппорте; другие крепятся на кронштейн крепления. Если колодки установлены на самом суппорте, вам, возможно, придется отодвинуть наружную колодку с помощью отвертки. Внутренняя колодка может крепиться к поршню с помощью зажима, который крепится к задней пластине колодки, поэтому вам нужно осторожно снять прокладку с поршня суппорта.
Используйте проволочную подвеску, чтобы прикрепить суппорт к подходящему компоненту подвески, чтобы он не висел на шланге; в противном случае вы повредите шланг.
Настройка сцепления ВАЗ
Симптомов завоздушивания гидропривода сцепления не так уж и много – затрудненное переключение передач, хруст зубьев шестерен при переключении, особенно при включении задней передачи, послабление усилия для выжима педали сцепления.
Зачастую причиной завоздушивания является падение уровня рабочей жидкости ниже минимального значения, воздух в таком случае попадает через штуцер в главный цилиндр.
Может быть даже такой вариант, когда засорилось отверстие в крышке бачка. Это отверстие нужно для выравнивания давления в бачке.
И если оно засорилось внутри системы при работе возникает разрежение, из-за чего через уплотнительные кольца проникает воздух.
Для восстановления работоспособности привода и удаления пузырьков воздуха, следует произвести прокачку системы.
Данная операция во многом сходна с прокачкой тормозной системы. Но перед началом выполнения работ следует выявить причину завоздушивания.
Поэтому перед началом работ следует тщательно осмотреть все элементы привода на наличие подтеков. Если таковые обнаружены, то их нужно вначале устранить.
РЦС является конечным звеном гидропривода сцепления. Его более частый по сравнению с другими узлами механизма выход из строя связан с повышенными нагрузками, возникающими в результате высокого давления жидкости.
Рабочий цилиндр подвергается постоянным нагрузкам и чаще других элементов механизма сцепления выходит из строя
Чтобы выполнить регулировку, понадобятся два ключа, при этом на все операции не придется тратить много времени. Ход педали для автомобилей ВАЗ должен составляет от 120 до 130 миллиметров. Настройка хода выполняется методом прокручивания регулировочной гайки. Расстояние от штока толкателя до торца выжимной вилки должно быть в пределах 5 мм.
Замена жидкости
Перед выполнениемпрокачки также рекомендуется заменить рабочую жидкость. Снимите колпачок и наденьте на штуцер, предварительно заготовленный шланг, другой конец которого нужно опустить в емкость для слива. С помощью гаечного ключа на 8 поверните штуцер на 3/4 полного оборота. Теперь можно удалять жидкость.
Замену тормозной жидкости можно выполнять постепенно. Для этого жидкость в бачок необходимо подливать небольшими дозами в промежутках между нажатием на педаль. Когда из рабочего цилиндра (РЦ)потечет чистая жидкость, заверните штуцер и наполните бочек по уровню не ниже 1,5-2 см от верхнего края. Это достаточно эффективный метод, так как старая среда из-за примесей и загрязнений оседает и выходит из системы первой.
Симптомов завоздушивания гидропривода сцепления совсем не так уж и много – затрудненное переключение передач, хруст зубьев шестерен при переключении, в особенности при включении задней передачи, послабление усилия для выжима педали сцепления.
Часто предпосылкой завоздушивания является падение уровня рабочей воды ниже малого значения, воздух здесь попадает через штуцер в главный цилиндр.
Регулировка тормозов уаз буханка. Неисправности тормозов и методы их устранения
Если у УАЗ «буханка» сравниваются схема переднего тормоза и схема заднего тормоза, то легко понять, что они одинаковые, за одним исключением. Задние тормозные колодки работают от одного цилиндра, а передние — от двух. Это объясняется тем, что передней оси требуется более работоспособная система тормозов в связи с большей нагрузкой во время торможения.
Все эти элементы объединяются в одну конструкцию еще при отливке обода. При этом к барабанам обеспечивается удобный доступ, так как они съемные. Благодаря этому их очищение и проверка не вызовут серьезных осложнений, поскольку нет необходимости в снятии ступиц, а соответственно, не будет нарушена регулировка ступичных подшипников.
Знаменитый УАЗ-452, именуемый в народе «буханкой», уже давно зарекомендовал себя как автомобиль надежный и неприхотливый. Тем не менее, всякое транспортное средство рано или поздно требует обслуживания, замены некоторых деталей и т.п. Конечно, можно просто отвезти свою машину на СТО, заплатить определенную сумму денежных средств и не беспокоиться ни о чем.
Не доливайте в главный тормозной цилиндр жидкость, собираемую в стеклянный сосуд при прокачке. Если тормозная жидкость в системе грязная, слейте ее и заполните систему свежей жидкостью. Не нажимайте на педаль при снятом тормозном барабане, так как под давлением в гидроприводе поршни будут выжаты из колесных цилиндров и жидкость вытечет наружу.
УАЗ 3741 или 452, называемый народом «буханка», является самым знаменитым творением Ульяновского авто запомнилась как надежный автомобиль скорой помощи, аварийной газовой службы, полиции, водоканала. У нее множество положительных качеств. Она неприхотлива в обслуживании, обладает отличной проходимостью и выносливостью.
В верхней части тормозного щита крепится разжимный механизм, а в нижней — регулировочный. Обе колодки тормоза одинаковые.
Когда процесс окончен, а жидкость продолжает пузыриться, проверяют уплотнения сочленений, патрубков, цилиндров (основного и рабочего). Контролируют резьбовые затяжки, меняют уплотнители, прокладки, кольца, манжеты цилиндра. Что касается замены рабочих цилиндров, процесс замены происходит в комплексе.
Тормозная система УАЗ: особенности устройства
Прежде чем браться за ремонт тормозной системы, нужно определить, какой именно ее части требуется замена или реставрация и в каких вмешательствах нуждается весь механизм. Если при торможении слышится скрип, значит, самое время менять тормозные колодки. Эта деталь нуждается в замене чаще остальных.
По окончанию действий налейте жидкость тормоза до о, зафиксируйте пробку ёмкости с измерителем, контролирующим снижение уровня. Жидкость меняют до того момента, когда новая, светлая консистенция не заменит старую, тёмную материю. Основными компонентами его являются: поршни, приводящие в действие контуры передних и задних тормозов, возвратные пружины и уплотнительные кольца. Главный тормозной цилиндр работает в паре с вакуумным усилителем.
Трубопроводы, внутренняя часть главного цилиндра, а также всех колесных цилиндров содержат тормозную жидкость.
При отпущенной педали тóрмоза одно из колес притормаживает
На подозрении следующие причины: заклинивание поршня колесного цилиндра, разбухание тормозных манжет, деформация тормозной трубки, заедание колодок из-за загрязнения направляющей, отслоение накладки тормозной колодки барабанного тóрмоза. Бывает, что ослабла или сломалась стяжная пружина колодок барабанного тормоза, перетянут стояночный тормоз, трос заклинен в оболочке.
- Знаете ли вы, с каким неисправностями можно ездить, а с какими — нет? Пройдите тест и проверьте уровень своего водительского мастерства.
- Чтобы увеличить ресурс автомобиля, пользуйтесь присадками от SUPROTEC. Оригинальную продукцию SUPROTEC можно приобрести в .
Как прокачать тормоза на уаз 31519
Поршни и уплотнительные манжеты колесных цилиндров передних и задних тормозов УАЗ-469 одинаковые. Все колодки передних тормозов УАЗ-469 и передние колодки задних тормозов взаимозаменяемы. Тормозные барабаны одинаковые на всех колесах — съемные со ступиц.
Принцип для самостоятельной прокачки подойдёт для всех УАЗ-иков даже с АБС. Однако, чтобы правильно прокачать, нужно будет учитывать для каждой системы АБС принцип её работы и очерёдность с колёсами.
В переводе с тюркского языка тормоз (turmaz) означает подкладку под колеса арбы. Мы уже прошли по эволюционной линейке развития транспорта, и в современном автомобиле тормозная система не ограничивается одной только подкладкой под колёса авто.
Главный тормозной цилиндр ваз 2106
Рассматривая такую операцию, как — главный тормозной цилиндр ВАЗ 2106 ремонт, необходимо предварительно убедиться, что именно он является виновником неисправности.
Замена
Открутите и снимите рабочую соединительную трубочку рабочих цилиндров с переднего суппорта(см. Ремонт тормозных цилиндров передних колес.
Надовите отверткой на фиксатор и при помощи наставки из мягкого металла выбейте колесный цилиндр из суппорта.
Обратите внимание на наличие фиксатора на новом тормозном цилиндре. Если такового не окажется, то переставьте его со старого
Установка тормозного цилиндра выполняется в обратном порядке. После установки суппорта на авто прокачайте тормозную систему от воздушных пробок.
Для замены тормозного цилиндра сзади необходимо снять тормозной барабан.
Подцепите отверткой и снимите с опоры сначала одну, далее другую нижнюю кромку колодки и сместите их вниз.
Далее нам необходимо ключом на 10 открутить штуцер тормозной трубочки. Чтобы тормозная жидкость не вытекала закройте трубочку защитным резиновым колпачком.
Трещоткой с головкой на 10 отверните болты крепления тормозного цилиндра к щиту и вытащите цилиндрик.
Новый цилиндр устанавливается в обратном порядке. После сборки узла не забываем прокачать тормозную ситсему от остатков воздуха. Иначе эффективность работы тормозной системы будет снижена.
Ремонт
Поршень привода передних тормозов «выскачет» с цилиндра без проблем. А вот второй поршень (привод задних тормозов) с манжетами придется вытряхнуть с тормозного цилиндра. Все, что удалось достать с тормозного цилиндра, последовательно раскладываем. Картина у Вас должна получиться, такая же, как и на фотографии 10. Что должно Вам помочь правильно собрать детали главного тормозного цилиндра.
После того, как внутренности вынуты, осматриваем состояние зеркала в самом цилиндре. При наличии следов коррозии, глубоких царапин и раковин на зеркале, следует выкинуть ГТЦ в металлолом. Так как дальнейший ремонт будет нести кратковременный результат, и цилиндр проработает еще неделю, две или месяц, и напомнит о себе вновь.
Если с цилиндром все ок, то тогда можно приступать к замене манжетов. После того, как все манжеты поменяны, можно заправлять поршеньки с пружинами в корпус, предварительно смазав манжеты тормозной жидкостью. Устанавливаем стопорные винты. При помощи отвертки (имитируем нажатие педали) проверяем работу цилиндра.
Закрепляем патрубки бачка и устанавливаем ГТЦ на автомобиль. Гайки тормозных трубок не затягиваем, заливаем в бачок тормозную жидкость и ждем, когда она начнет проходить через штуцера. Сначала жидкость будет выходить с пузырьками воздуха, а когда жидкость пойдет без пузырьков, можно затягивать штуцера. При благоприятных условиях тормозную систему после этого можно не прокачивать. И если все-таки систему придется прокачать, то сделать это будет значительно проще.
Сборка

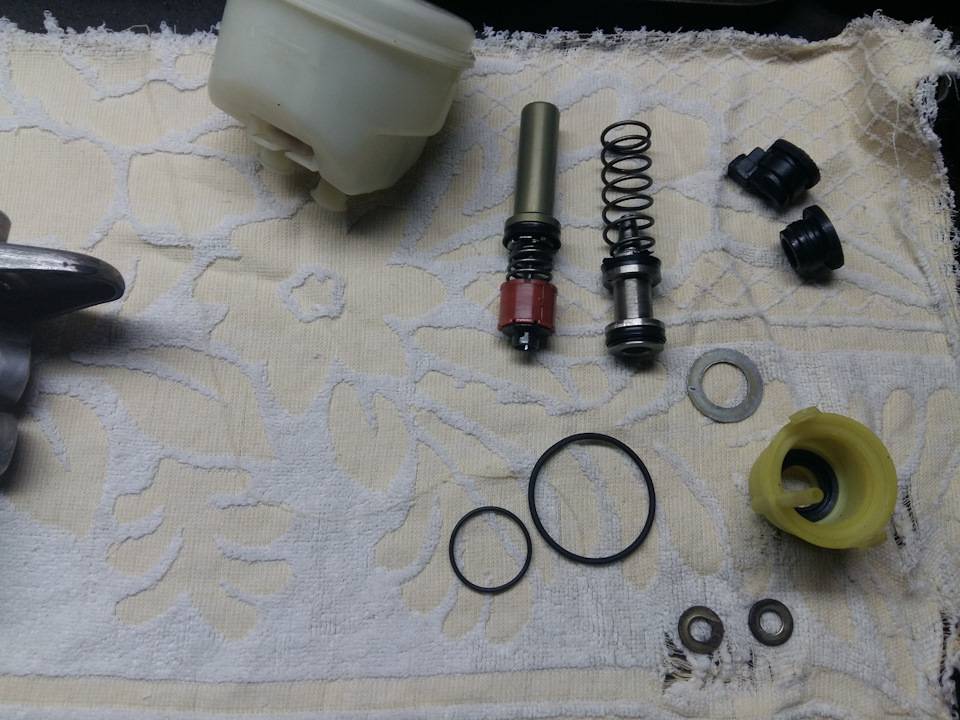

После разборки главного цилиндра, произведите тщательный визуальный осмотр и проверьте все детали на наличие дефектов, царапин, трещин и всевозможных сколов. Наличие всех этих деффектов не допускается.

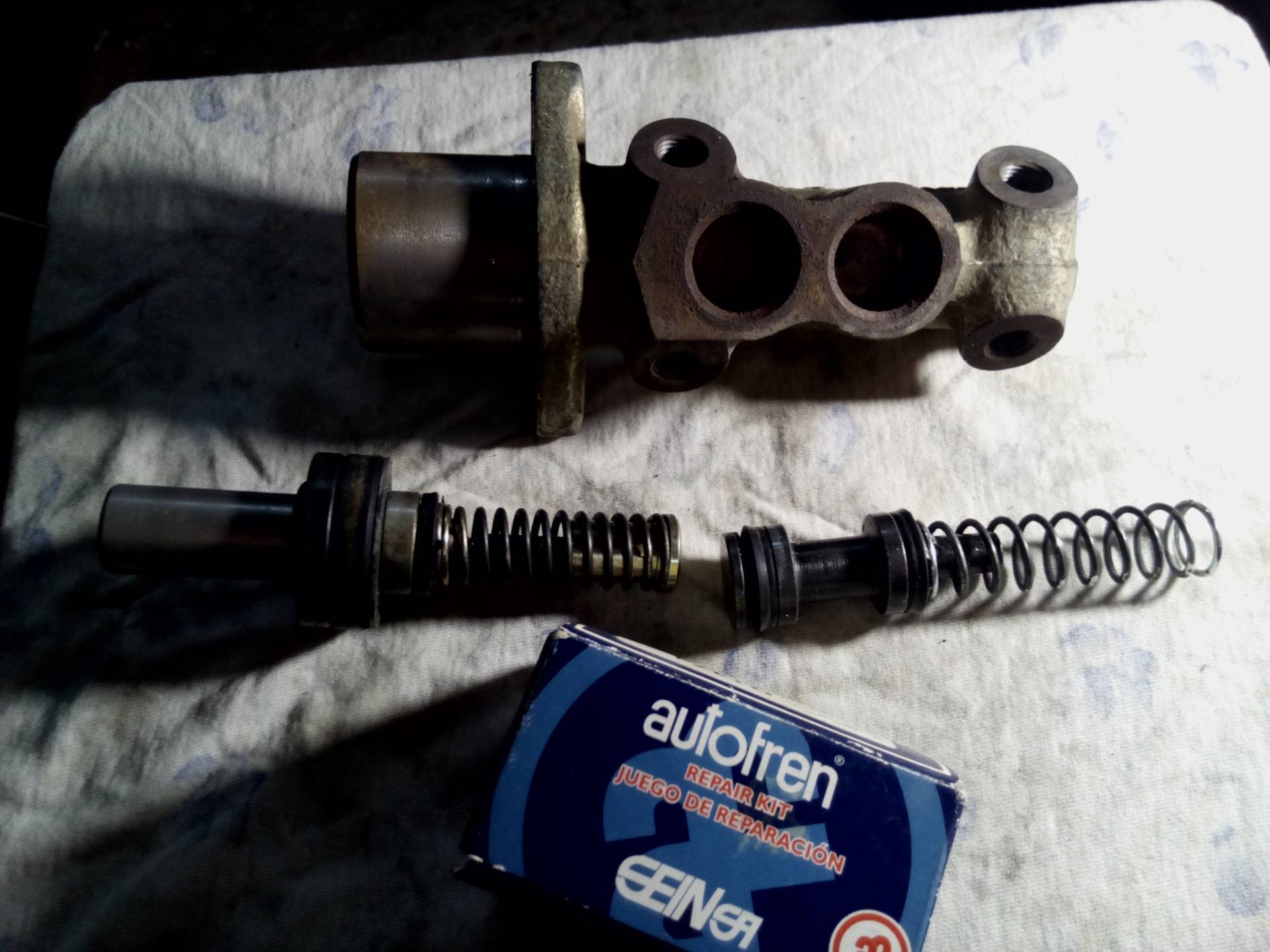

Порядок замены ремкомлекта главного тормозного цилиндра
Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:
Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.
Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.
Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.
Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.
Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:
1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.
Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:
Вытекание тормозной жидкости и попадание в систему воздуха.
Износ уплотнителей в рабочих цилиндрах.
Износ составляющих компонентов главного тормозного цилиндра.
Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.
2. Подготовить рабочее пространства.
Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:
Стол, где будет проводиться процедура замены.
Тиски.
Набор ключей, которыми можно зажать гайки диаметром до 36 мм.
Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.
3. Снять главный тормозной цилиндр.
Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.
Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью
Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

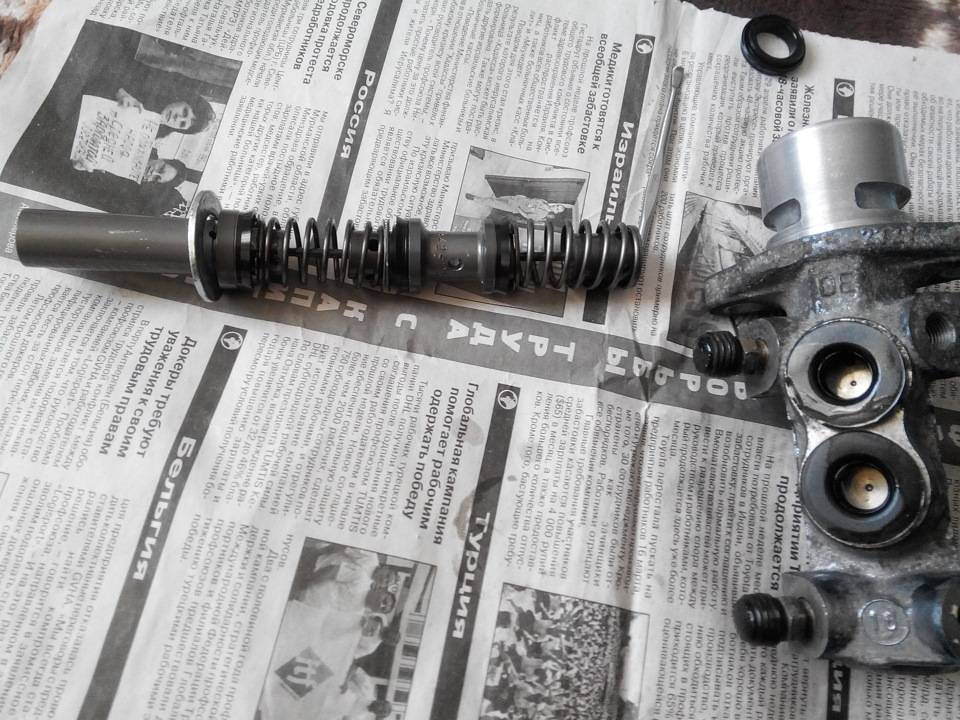

4. Разобрать главный тормозной цилиндр.
Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

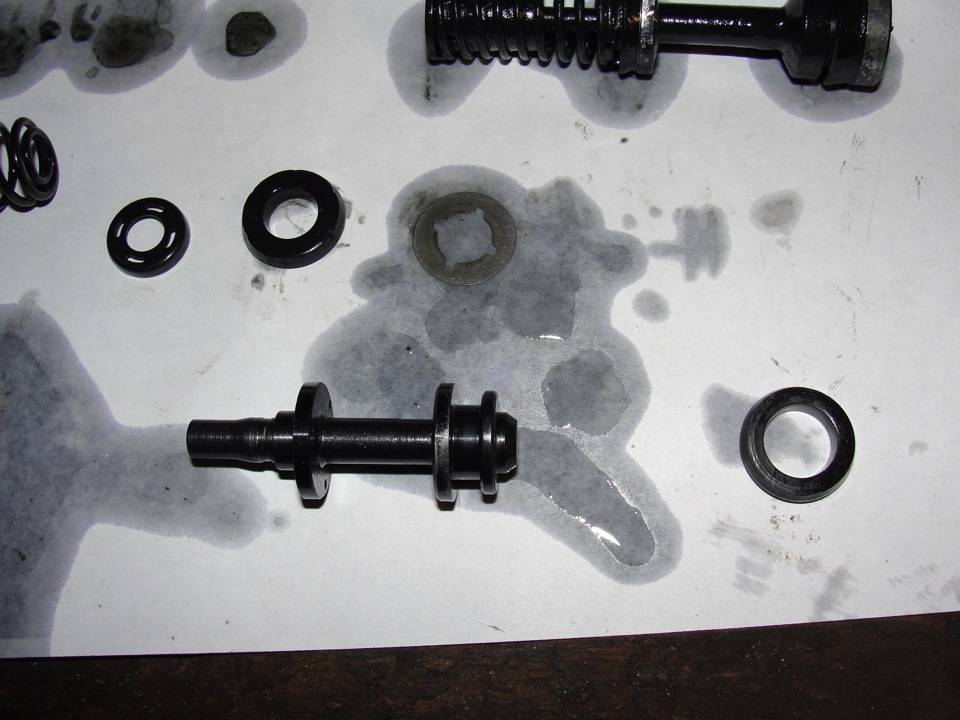

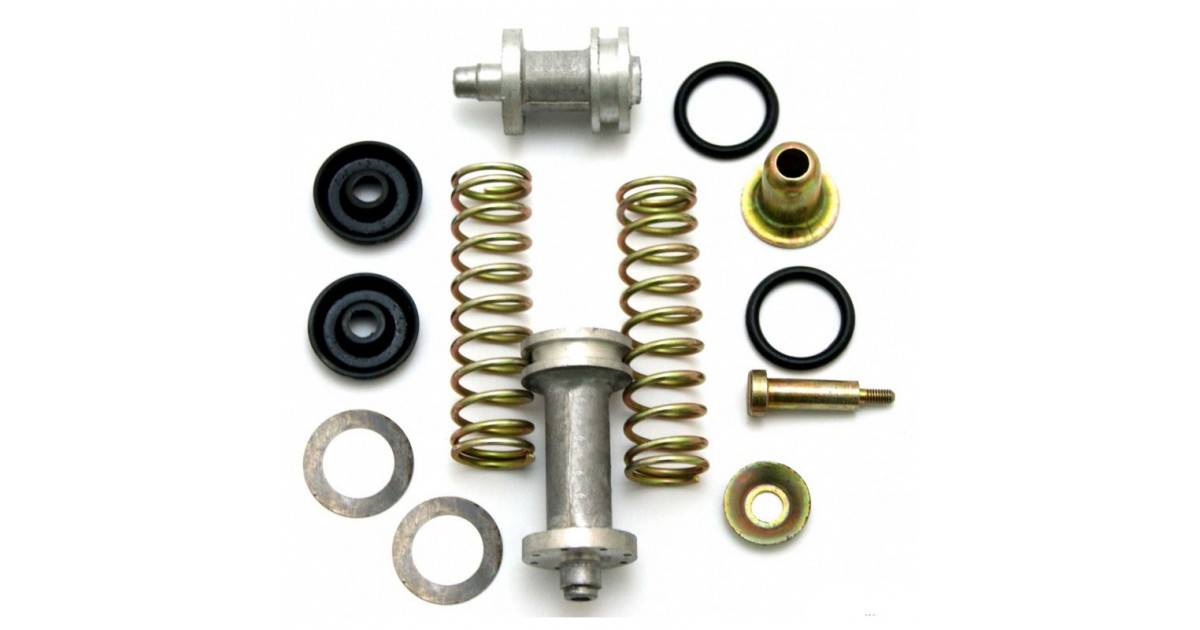

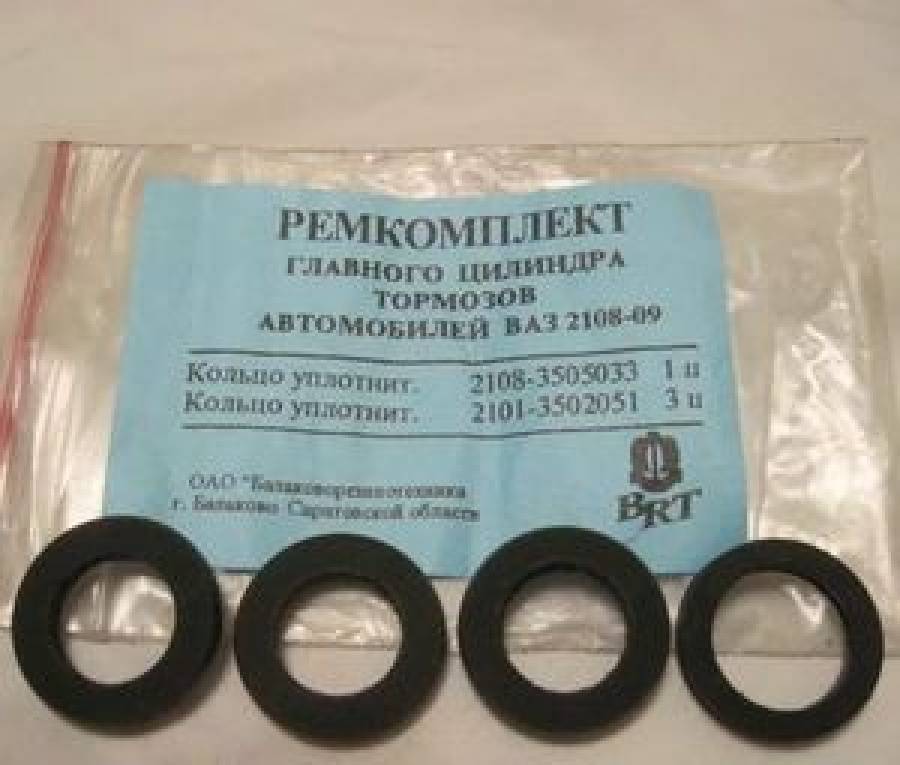

5. Заменить ремкомплект главного тормозного цилиндра.
Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.
Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.
6. Собрать главный тормозной цилиндр.
Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.
7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.
При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.
Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.
Как самостоятельно прокачать тормоза на ВАЗ 2107 (Видео,фото)
Когда необходима прокачка тормозов ВАЗ 2107
Прокачивать тормозную систему приходится в четырех случаях:
- Замена тормозной жидкости. Срок службы тормозной жидкости ограничен. Со временем она поглощает влагу из воздуха, что может стать причиной коррозии поверхности тормозных цилиндров и выхода их из строя. Также вода ухудшает основное свойство тормозной жидкости — снижает температуру кипения.
- Рекомендуемый срок службы тормозной жидкости на автомобилях ВАЗ – 2 года, после чего стоит произвести его замену. Это касается стандартной тормозной жидкости на гликолевой основе.
- Устранение неисправности тормозной системы. При замене тормозных шлангов и цилиндров неизбежна утечка тормозной жидкости и попадание воздуха в систему. Поэтому после ремонтных работ обязательно проводится прокачка тормозов ВАЗ 2107.
- Попадание воздуха во время эксплуатации. Это проявляется в ухудшении эффективности торможения, «мягкой педали» или в неравномерном торможении отдельных колес.
Что необходимо для прокачки тормозной системы
Прокачать тормозную систему самому практически невозможно. Работы выполняются вдвоём. Один человек («слесарь») работает с тормозной системой, откручивает штуцера. Второй («напарник») находится в салоне автомобиля и должен по команде нажимать или отпускать педаль тормоза.
Также нужны такие инструменты:
- накидной ключ на 8/10;
- трубочка из ПВХ или резиновая шлангочка, внутренний диаметр которой соответствует диаметру штуцера;
- емкость для сбора отработанной жидкости.
- Так же необходима тормозная жидкость.
Как прокачать тормоза на ВАЗ 2107
Для удобства работ и обеспечения свободного доступа к штуцерам тормозных цилиндров следует воспользоваться смотровой ямой. Конструкция передних тормозных механизмов требует снятия колес для прокачки тормозной системы.
Перед началом работ необходимо заполнить до максимума тормозной бачок, а во время прокачки необходимо следить, чтоб он был постоянно наполнен тормозной жидкостью. Если упустить этот момент, в рабочий цилиндр попадет воздух и придется начинать работу заново.
Порядок действий для каждого из 4 рабочих цилиндров следующий:
- Снять защитный колпачок со штуцера.
- Ослабить затяжку штуцера при помощи накидного ключа. Если штуцер давно не откручивали, могут потребоваться значительные усилия. Надо быть особенно осторожным, чтобы не повредить грани, иначе работа может сильно осложниться, вплоть до того, что потребуется замена тормозного цилиндра.
- Надеть на штуцер трубку и опустить ее коне в емкость для тормозной жидкости.
Непосредственно прокачка выполняется следующим образом:
- «Напарник», сидящий в салоне, по команде «слесаря» выжимает педаль до упора.
- «Слесарь» откручивает штуцер на половину оборота, чтобы жидкость вместе с пузырьками воздуха вышла в емкость по надетой трубке. Педаль тормоза «проваливается» до пола.
- «Слесарь» закручивает штуцер, «напарник» по команде отпускает педаль.
Процедура повторяется, пока из трубки не перестанут выходить пузырьки воздуха. Во время прокачки коне трубки должен быть постоянно опущен в тормозную жидкость, чтоб воздух не попал в цилиндр.
Таким образом прокачиваются все четыре рабочих тормозных цилиндра. Следует придерживаться определенной последовательности при прокачке цилиндров. Прокачивают их «от дальнего к ближнему»:
- Правый задний.
- Левый задний.
- Правый передний.
- Левый передний.
После завершения прокачки каждого цилиндра необходимо затянуть штуцер и надеть защитный колпачок.
Прокачка тормозов ВАЗ 2107 вполне осуществима в домашних условиях и для этого не нужны дорогостоящие специальные инструменты и приспособления. Особой квалификации тоже не требуется. Отпускать и нажимать тормозную педаль по команде «слесаря» может даже ребенок.
Нередко владельцы модернизируют тормозную систему, устанавливая более эффективные, качественные и дорогие детали. Однако это никак не меняет методики прокачки и не отменяет необходимости периодических работ по замене тормозной жидкости.
semerkavaz.ru
Как найти и заменить тормозной суппорт
Суппорт это механическое устройство автомобиля, расположенное на ступице колеса и осуществляющее прижатие тормозных колодок машины к тормозному диску при нажатии водителем на педаль тормоза. В автомобиле их часто называют тормозные суппорта. Суппорта могут быть как передние так и задние.
На довольно новых моделях транспортных средств, прежде чем приступить к ремонту, ознакомьтесь с руководством по эксплуатации вашего автомобиля.
При использовании систем ABS соблюдайте меры предосторожности, чтобы предотвратить попадание воздуха в тормозную систему. Для очистки некоторых из этих систем требуется специальное оборудование, и ваш дилер или магазин может быть единственным вариантом для этой процедуры
Замена задних тормозных цилиндров
Лучшие задние тормозные цилиндры на ВАЗ 2110 могут работать долгое время. Примером бракованного изделия может служить тормозной цилиндр, у которого поршни выходят из цилиндра всего на несколько миллиметров, чего недостаточно для раздвижения тормозных колодок. На срок службы тормозных цилиндров играет и качество тормозной жидкости.Инструкция указывает, что задние тормозные цилиндры извлекаются на снятом тормозном барабане.
Совет: Желательно, чтобы замена задних тормозных цилиндров ВАЗ 2110 выполнялась одновременно на обоих тормозах. Износ одного из элементов указывает, что скоро выйдет со строя и второй. А цена проведения работ будет уменьшена, за счет разборки автомобиля один раз.
- Машина устанавливается на смотровую яму или подъемник.
- Фиксируются передние колеса.
- Снимаются задние.
- Используя резиновый молоток, со своего места вытаскивается тормозной диск .
- Аккуратно извлекается конец верхней стяжной пружины, позиция 7 на первом фото. До этого он соединялся с тормозной колодкой.
- До конца поднимается ручка ручного тормоза. В этом случае раздвигаются тормозные колодки, и они без особых усилий снимаются.
- Откручивается от цилиндра тормозная трубка.
- Снимается задний тормозной цилиндр.
Снятие заднего тормозного цилиндра ВАЗ 2110
- При необходимости, выполняется замена заднего тормозного цилиндра ВАЗ 2110 новым.
- Сборка узла выполняется в обратной последовательности.
- Работа заканчивается прокачкой тормозов.
Совет: Замена тормозного цилиндра на автомобиле ВАЗ 2110 выполняется в строгой последовательности – как демонтаж, так и установка запчастей. Главное условие – исправность и герметичность в гидравлической системе.
Как происходит на автомобиле ВАЗ 2110 замена заднего тормозного цилиндра можно увидеть на видео.
Ремонт задних тормозных цилиндров ВАЗ 2110
Бывают случаи, когда для экономии средств достаточно заменить изношенные детали узла. В этом случае после снятия с автомобиля задний тормозной цилиндр разбирается.
Разборка заднего тормозного цилиндра ВАЗ 2110
- Снимаются защитные колпачки, поз. 10 на рисунке выше.
- Из корпуса цилиндра выпрессовываются поршни вместе с деталями для регулирования зазора в автоматическом режиме, образующегося между барабаном и тормозными колодками.
- После установки поршня поз. 9 на специальное приспособление его проворачивают и вынимают упорный винт, поз. 3.
- Снимается уплотнительное кольцо поз. 8 и опорная чашка поз. 7 с сухарями поз.5 и пружиной поз.6 с винта.
- Разъединяются упорное кольцо поз. 4 и упорный винт.
После разборки узла проверяются детали на наличие неисправностей:
- Рабочие поверхности поршней, цилиндра и упорных колец должны быть гладкими, без царапин и шероховатостей. В противном случае может произойти утечка жидкости и преждевременный износ поршней и уплотнителей.
- Дефекты на зеркальной поверхности устраняются шлифовкой или притиркой.
Совет: Необходимо следить, чтобы не увеличился внутренний диаметр цилиндра.
- Проверяется визуально упорный винт, пружины, опорная чашка и сухари. При их повреждении выполняется замена деталей.
- Уплотнители поз.8 меняются новыми.
- При необходимости меняются защитные колпачки поз.10.
Сборка конструкции производится в обратной последовательности. При этом нужно учесть:
- Все детали обильно смазываются тормозной жидкостью.
- Затяжка упорных винтов должна выполняться моментом 3,9 – 6,9 Нм.
- Прорезь, расположенная на упорных кольцах, направляется вертикально вверх, отклонение не должно быть более 30 градусов. Это обеспечивает удаление всего воздуха из привода механизма при прокачке тормоза.
- С помощью приспособления запрессовываются поршни в корпус цилиндра.
- После сборки проверяется перемещение в корпусе каждого поршня, которое должно быть от 1,25 миллиметров до 1,65 миллиметров.
- Устанавливаются защитные колпачки.
Своевременный ремонт или замена задних тормозных цилиндров – гарантия безопасности движения на дорогах.
Инструкция
Уровень тормозной жидкости в бачке должен быть достаточным (выше средины или до отметки MAX). При недостаточном количестве жидкости произойдет завоздушивание тормозной системы, что существенно усложнит работу, ведь помимо замены ЗТЦ необходимо будет прокачивать систему. Ниже приведена пошаговая инструкция замены тормозного цилиндра на заднем колесе на примере автомобиля ВАЗ 2101-07.
Замена заднего тормозного цилиндра
Шаг 1. Поднимите заднее колесо домкратом и вывесьте колесо.
Поддомкрачивание заднего колеса
Шаг 2. Подставьте под автомобиль надежную опору. Нельзя проводить ремонтные работы на домкрате, даже если он выглядит прочным и надежным.
Установка надежной опоры под авто
Шаг 3. Снимите машину с ручника.
Снятие с ручного тормоза
Шаг 4. Подложите что-нибудь под передние колеса. Это позволит надежно зафиксировать транспортное средство.
Фиксация колес автомобиля
Шаг 5. Снимите заднее колесо.
Снятие заднего колеса
Шаг 6. Открутите две направляющие колесного диска и снимите тормозной барабан.
Демонтаж тормозного барабана
Шаг 7. Отсоедините тормозную трубку от цилиндра. Сделать это желательно специальным ключом, чтобы не сорвать грани на штуцере.
Инструменты для отсоединения тормозной трубки
Шаг 8. Будьте осторожны при выкручивании штуцера. Он может проворачиваться вместе с трубкой и тогда придется менять еще и трубку.
Выкручивание штуцера
Шаг 9. Снимите колпачок от штуцера прокачки. Он нужен для того, чтобы из тормозной трубки не вытекала жидкость.
Снятие колпачка от штуцера прокачки
Шаг 10. Наденьте резиновый колпачок на тормозную трубку. Он также защитит трубку от налипания на нее грязи.
Защита тормозной трубки резиновым колпачком
Шаг 11. Открутите два болта крепления тормозного цилиндра к опорному щиту.
Выкручивание болтов крепления тормозного цилиндра
Шаг 12. Извлеките тормозной цилиндр с машины.
Снятие заднего тормозного цилиндра
Шаг 13. Заложите немного специальной смазки под пыльники новых цилиндров. Она нужна для защиты детали от коррозии.
Нанесение смазки под пыльники цилиндров
Шаг 14. Так выглядит старый и новый тормозной цилиндр. При визуальном сравнении деталей можно выявить признаки износа.
Визуальный осмотр тормозного цилиндра
Шаг 15. Установите новый ЗТЦ на место. Поскольку его поршни разведены, то с установкой проблем не должно возникать.
Установка нового ЗТЦ
Шаг 16. Затяните болты крепления цилиндра к опорному щиту.
Крепление цилиндра к опорному щиту
Шаг 17. Извлеките из цилиндра резиновую заглушку. Снимать заглушку желательно в самый последний момент, чтобы избежать попадания грязи в деталь.
Извлечение заглушки с цилиндра
Шаг 18. Присоедините к цилиндру тормозную трубку.
Подключение тормозной трубки к цилиндру
Шаг 19. Тщательно очистьте от грязи и коррозии полуось и барабан.
Очистка барабана от грязи и коррозии
Шаг 20. Нанесите на места прилегания деталей какую-нибудь высокотемпературную смазку. В любой книге по ремонту автомобилей ВАЗ об этом написано, но, к сожалению, сейчас люди читать не любят.
Нанесение высокотемпературной смазки
Шаг 21. Установите на место барабан и закрутите две направляющие колесного диска.
Установка тормозного барабана
Шаг 22. Поставьте обратно снятое колесо и, убрав из-под машины опору, спустите ее с домкрата. Не забудьте забрать то, что вы подкладывали под передние колеса. На этом замену заднего тормозного цилиндра можно считать оконченной.
Установка колеса на автомобиль
