Особенности обслуживания тормозной системы автомобиля

Диагностика и ремонт тормозной системы

Тормозные системы – это системы, служащие для снижения скорости и полной остановки автомобиля (рабочая тормозная система), а также для удержания на месте неподвижно стоящего автомобиля (стояночная тормозная система). Тормозная система играет особую роль в обеспечении безопасности автомобиля. Поэтому почти любой автомобиль оборудован тремя действующими, независимыми друг от друга тормозными системами:

  • рабочей, для регулирования скорости и остановки автомобиля, приводится в действие нажатием педали тормоза;
  • стояночной, для удержания автомобиля на месте без движения, приводится в действие ручным тормозом;
  • запасной, для остановки автомобиля в случае выхода из строя рабочей тормозной системой.

В большинстве современных автомобилей тормозная система состоит из главного тормозного цилиндра, вакуумного усилителя, дисковых тормозов для передних колес и барабанных тормозов для задних колес. На автомобилях с мощными двигателями дисковые тормоза могут устанавливаться и на задние колеса.

Одной из функций тормозных систем является обеспечение равномерного распределения тормозных сил между колесами одного моста.

Существующие тормозные механизмы различаются:

  • по расположению: трансмиссионные и колесные;
  • по форме деталей вращения: барабанные и дисковые;
  • по форме поверхности трения: колодочные и ленточные.

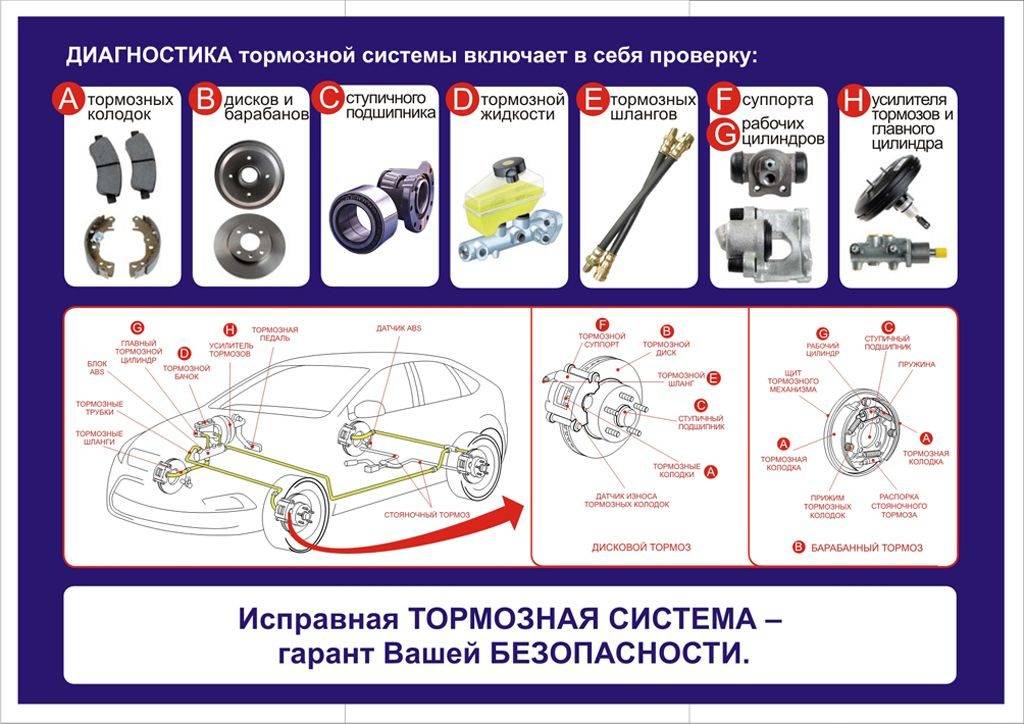

Диагностика тормозных систем автомобиля предусматривает выполнение ряда диагностических работ:

  • по оценке технического состояния тормозной системы, которое определяют следующие параметры: величина тормозного пути, замедление, время срабатывания;
  • определение причин снижения эффективности торможения, которые выражаются в неисправности некоторых элементов и агрегатов тормозной системы в целом.

Для оценки технического состояния и эффективности тормозных систем автомобилей в основном используют роликовые (барабанные) стенды и платформенные (площадочные) стенды

Причем более популярны те роликовые стенды, на которых применяется силовой метод диагностирования. С помощью этого метода определяются тормозные силы каждого колеса при усилии, задаваемом нажатием на педаль тормоза. А также измеряется время срабатывания тормозного привода. Эти измерения позволяют оценить состояние тормозных барабанов и прокладок.

Самым достоверным является инерционный метод диагностирования тормозной системы на специальных роликовых стендах, на которых измеряется тормозной путь по каждому колесу. На роликовых стендах измеряются также время срабатывания тормозного привода и замедление максимальное и по каждому колесу в отдельности.

К основным неисправностям тормозной системы относятся:

  • недостаточная эффективность торможения;
  • заклинивание поршней в колесных цилиндрах;
  • износ накладок тормозных колодок;
  • перегрев тормозных механизмов;
  • потеря герметичности одного из контуров, в этом случае получается провал педали тормоза;
  • применение колодок с несоответствующими накладками;
  • неправильная регулировка привода регулятора давления;

При возникновении неисправностей в тормозной системе автомобили поступают в автосервис на текущий ремонт.

При текущем ремонте проводятся следующие работы:

  • проверка элементов тормозной системы;
  • замена тормозных шлангов;
  • проверка тормозного цилиндра;
  • замена тормозной жидкости;
  • прокачка тормозной системы;
  • проверка и регулировка свободного хода педали тормоза;
  • проверка регулятора давления;
  • проверка вакуумного усилителя тормозов;
  • проверка и регулировка стояночного тормоза;
  • техническое обслуживание антиблокировочной системы тормозов (АБС)
УслугаСтоимость (руб.)
Диагностика тормозной системы (колодки, суппорта,тормозные шланги, состояние жидкости)от 240р.
Замена тормозной жидкостиот 500р.
Замена передних тормозных колодок (дисковые)от 500р.
Замена задних тормозных колодок (дисковые)от 700р.
Замена передних тормозных колодок (барабанные)от 600р.
Замена тросов ручного тормозаот 1200р.

*Данная информация не является офертой, определяемой положениями статей 435, 437 Гражданского Кодекса РФ

Записаться

Осторожно! Тормозная жидкость

  1. Тормозная жидкость – яд, поэтому попадание ее на открытые участки кожи вызывают аллергическую реакцию, а попадание внутрь или вдыхание ее паров может привести к серьезным отравлениям.
  2. Тормозная жидкость очень гигроскопична, и при хранении в негерметичной упаковке накапливает влагу с понижением своих физических свойств, поэтому ее хранение требует особых условий. Не рекомендуется промывать гидравлическую систему «старой» тормозной жидкости.
  3. Тормозная жидкость – очень активное вещество, приводящее к растворению и размягчению лакокрасочного покрытия автомобиля, причем даже ее тонкая пленка может нарушить нестабильное ЛКП.
  4. Существует несколько видов тормозной жидкости, причем они не совместимы и не могут быть взаимозаменяемыми даже при тщательной промывке гидравлической системы. Используйте только рекомендуемую автопроизводителем тормозную жидкость, причем из-за распространенной фальсификации ее приобретение рекомендуется осуществлять только у проверенных продавцов автозапчастями и расходными материалами.

Если вы «несильны» в особенностях эксплуатации гидравлических систем, почаще заезжайте на СТО для планового осмотра их состояния. Это убережет вас от непредвиденных катастрофических ситуаций и значительно продлит срок эксплуатации тормозной системы.

Устройство тормозного механизма

Конструктивно механизм соединяет два элемента — само устройство тормоза и его привод. Рассмотрим каждое из них по отдельности.

Устройство тормоза в современных автомобилях

Механизм характеризуется работой подвижной и неподвижной частей, между которыми происходит трение, что, в конечном итоге, и снижает скорость автомобиля.

В зависимости от того, какую форму имеют вращающиеся детали, различают два вида тормозных устройств: барабанные и дисковые. Основное различие между ними заключается в том, что подвижными элементами барабанных тормозов являются колодки и ленты, а у дисковых — только колодки.

В качестве неподвижной (вращающейся) части выступает сам барабанный механизм.

Традиционный дисковый тормозной механизм состоит из одного диска, который вращается, и двух колодок, которые неподвижны и размещены внутри суппорта с обеих сторон. Сам суппорт при этом надежно зафиксирован на кронштейне. В основании суппорта имеются рабочие цилиндры, которые в момент торможения соприкасают колодки к диску.

Работая на полную мощь, тормозной диск очень сильно нагревается от трения с колодкой. Чтобы его охладить, в механизме используются потоки свежего воздуха. Диск имеет на своей поверхности отверстия, через которые выводится лишнее тепло и поступает холодный воздух. Имеющий специальные отверстия тормозной диск носит название вентилируемого. На некоторых моделях автомобилей (преимущественно гоночного и скоростного назначения) используют керамические диски, которые имеют гораздо меньшую теплопроводность.

На сегодняшний день, чтобы обезопасить водителя, тормозные колодки оснащаются датчиками, показывающими уровень их износа. В нужный момент, когда на панели загорится соответствующий индикатор, потребуется просто приехать в автосервис и провести замену. Специалисты ГК Favorit Motors обладают большим опытом и всем необходимым современным оборудованием для демонтажа старых тормозных колодок и монтажа новых. Обращение в компанию не займет много времени, тогда как качество работы будет на той высоте, которая обеспечит действительно комфортное и безопасное управление автомобилем.

Основные типы тормозных приводов

Главное назначение этого привода состоит в предоставлении возможности управления тормозным механизмом. На сегодняшний день существует пять типов приводов, каждый из которых выполняет свои функции в автомобиле и позволяет оперативно и четко подать сигнал механизму для торможения:

Диагностика и ремонт тормозной системы автомобиля: признаки неисправности

Существует несколько симптомов, указывающих на наличие проблем в механизме:

  • Водитель ощущает пульсацию, когда нажимает на педаль тормоза;
  • Педаль проваливается или чрезмерно легко нажимается;
  • При попытке затормозить машина уходит вправо или влево;
  • Неравномерный износ колодок;
  • Тормозные диски чрезмерно перегреваются;
  • Водитель заметил протечку тормозной жидкости;
  • Тормозной путь заметно увеличился;
  • Колеса тормозят произвольно;
  • При торможении появились посторонние звуки, шум.

С высокой точностью установить источник проблемы не представляется возможным без полноценной диагностики

В итоге удается выяснить характер проблемы, а также принять решение о ремонте деталей тормозной системы.Важно! Регулярно выполняемая диагностика системы позволяет удешевить ремонт и вовремя распознать проблему

Специалисты используют несколько типов диагностирования:

  • Проверка поведения транспортного средства непосредственно во время езды;
  • Диагностика на стенде.

В последнем случае применяют роликовый стенд, функционал которого умеет имитировать езду. Также проводят осмотр и механическую диагностику, что позволяет установить наличие течи тормозной жидкости, люфтов, и прочих проблем.

Для начала стоит удостовериться, что все соединения, ведущие от выпускного коллектора, герметичны;
Далее заведите мотор и нажмите на тормоз, убедитесь в работоспособности вакуумного усилителя;
Обратите внимание на индикаторы, высвечивающиеся на приборной панели;
Проверьте пневмопривод, при этом движок не должен работать;
Зоны утечки легко определить посредством смазывания деталей мыльным раствором.

От полученных результатов во многом зависит технологический процесс ремонта тормозной системы.

Может потребоваться замена:

  • Колодок и дисков;
  • Шлангов и цилиндров
  • Троса и колодок ручного тормоза;
  • Трубки тормозной магистрали;
  • Вакуумного усилителя, тормозного суппорта;
  • Тормозной жидкости и пр.

Диагностика тормозной системы: наглядные примеры

Диагностика тормозной системы автомобиля начинается с фиксации автомобиля в одном положении. Если эффективность остановки на одном месте не соответствует требуемым параметрам, тогда можно судить об утечке тормозной жидкости из системы. Если тормозная педаль все время проваливается, тогда диагностика тормозной системы вероятнее всего укажет на завоздушенность системы. Удалив воздух из системы торможения, потребуется восстановить до первоначальной отметки уровень тормозной жидкости в бачке.

Часто возможной причиной отклонений в нормальной работе тормозной системы является наличие масла на тормозных колодках. При этом во время торможения машины слышен характерный скрип. Диагностика тормозной системы покажет физический износ тормозных колодок, после их замены посторонний шум исчезнет. Если не выполнить эту процедуру своевременно, можно испортить тормозной диск.

Слишком тугой ход педали тормоза говорит о поломке вакуумного усилителя или нарушении герметичности. Своевременная диагностика тормозной системы автомобиля поможет быстро определить место возникновения неисправности.

Самопроизвольное торможение может быть спровоцировано нарушением положения тормозного суппорта или его поломкой. Диагностика тормозной системы при этом сводится к обследованию работы суппортов и постановке диагноза об их исправности. Очень часто главной причиной поломки является нарушение герметичности соединительных шлангов системы вследствие механических воздействий.

Увод автомобиля в сторону при торможении может говорить о наличии проблем с тормозным суппортом или тормозными колодками. Диагностика тормозной системы будет заключаться в проведении обследования рулевого управления и элементов тормозной системы на колесах машины. Кроме этого, существует вероятность неравномерного износа тормозных колодок.

Сильный шум при торможении может быть вызван износом тормозной накладки или сильной коррозии тормозного диска. Иногда диагностика тормозной системы автомобиля при этих симптомах указывает на наличие инородных предметов между тормозной колодкой и диском.

Наличие большого хода тормозной педали чаще всего является следствием неисправности вакуумного усилителя. В некоторых случаях подобные признаки характерны при наличии воздуха в гидравлической тормозной системе. Диагностика тормозной системы поможет точно установить причину поломки и предупредить дальнейшее развитие аварии.

Слишком «мягкий» ход педали торможения вероятнее всего вызван разгерметизацией гидравлической системы или неисправностью главного тормозного цилиндра. Диагностика тормозной системы также может показать неудовлетворительное состояние тормозной жидкости.

Большое сопротивление при нажатии на педаль тормоза обычно вызвано неисправностью вакуумного усилителя или повреждением контура гидравлической системы. Кроме этого, вызывать подобное явление могут новые тормозные колодки, не успевшие приработаться. Диагностика тормозной системы автомобиля в этом случае поможет определить истинную причину неисправности.

Сильные вибрации на руле и педали тормоза свидетельствуют о сильном износе тормозных дисков, ослаблении крепления тормозных суппортов, износе тормозных накладок. Качественная диагностика тормозной системы автомобиля обеспечит точное обнаружение и локализацию места поломки.

Постоянное притормаживание может быть вызвано неправильной регулировкой стояночного тормоза, вакуумного усилителя или главного тормозного цилиндра. Чтобы точно сказать, какая причина этого явления, необходима профессиональная диагностика тормозной системы автомобиля.

Сборка и испытание колесного цилиндра

Особенности конструкции клапанов механизма газораспределения двигателя внутреннего сгоранияPost navigation

Перед сборкой все детали колесных цилиндров промыть в чистом спирте и обдуть сжатым воздухом. Манжеты и зеркало цилиндра смазать тормозной жидкостью. Собирают цилиндр в порядке, обратном разборке. Для испытания цилиндр погрузить в спирт и подавать воздух под давлением 5—6 кГ/см2 в резьбовое отверстие. При отвернутом перепускном клапане воздух должен энергично выходить из отверстия. При завернутом клапане не должно быть выхода воздуха.

Надеть резиновый колпачок на перепускной клапан.

Установка колесных тормозных цилиндров

Колесные тормозные цилиндры устанавливают в порядке, обратном их снятию.

При установке муфты с новыми медными прокладками не затягивать болт до отказа. Окончательно затянуть болт после присоединения трубопровода к муфте. Установив все детали на место, отрегулировать тормоза и прокачать систему.

Тормозные колодки

При замене тормозных колодок не следует нажимать на педаль тормоза, так как тормозная жидкость может вытечь наружу. Тормозные колодки необходимо снимать в следующей последовательности.

Предварительно ослабить гайки крепления колеса. Вывесить колесо, чтобы оно свободно вращалось. Снять колесо и барабан.

Закрепить поршни колесных цилиндров от выпадения. Снять стяжную пружину (пружины) колодок.

Отвернуть гайки опорных пальцев колодок. Удерживая от проворачивания опорные пальцы ключами, снять пальцы, эксцентрики, шайбы, пластину опорных пальцев.

Проверка и ремонт колодок

При засмолении накладок поверхность их зачистить шкуркой, при замасливании промыть бензином.

Если при эксплуатации было замечено неравномерное торможение, надо проверить кривизну накладок по шаблону радиусом 189,80 мм и накладки переднего (тормоза автомобиля ГАЗ-53А радиусом) 177,55 мм.

Допускается просвет не более 0,30 мм. Отклонение от окружности и неравномерный износ можно выправить шлифовкой, если заклепки утопают на достаточную глубину.

При глубине утопания заклепок менее 0,5 мм накладки заменить. Не следует заменять только одну из колодок тормоза или накладки на одной стороне автомобиля. При необходимости замены накладок на одном тормозе произвести одновременно замену их и на тормозе другой стороны во избежание заноса автомобиля при торможении.

При смене накладок необходимо:

— высверлить или срубить заклепки накладок;

— зачистить все заусенцы и неровности колодки;

— проверить, не деформировалась ли колодка, не ослабло ли крепление обода к ребру;

— проверить состояние отверстия под опорный палец;

— проверить шаблоном кривизну обода колодки. При радиусе шаблона 182 мм для всех колодок и 172 мм для колодок переднего тормоза ГАЗ-53А щуп толщиной 0,3 мм не должен проходить между шаблоном и ободом колодки;

— установить новую фрикционную накладку на колодку и, начиная со средних отверстии, приклепать ее новыми заклепками к ободу;

— проверить зазор между накладкой и ободом колодки.

Накладка должна плотно прижиматься к ободу. Щуп 0,25 мм не должен проходить между ними на глубину более 20 мм. По ширине накладка не должна выступать за обод колодки. На концах накладки должны быть скосы длиной 8—14 мм;

— отшлифовать накладки так, чтобы их диаметр был на 0,2 — 0,4 мм меньше диаметра барабана. Это ускорит регулировку зазоров, обеспечивающую равномерное прилегание накладок к барабану;

— установить колодки в порядке, обратном их снятию, отрегулировать тормоза и прокачать тормозную систему

При установке колодок обратить внимание, чтобы опорные пальцы были установлены метками внутрь

Регулировку тормозов смотрим в статье Конструкция, неисправности и техническое обслуживание тормозов ГАЗ-66, ГАЗ-53

После приработки тормозов, повторить регулировку зазора между накладками и тормозными барабанами.

Вакуумный усилитель тормозов

Чем большей становилась масса автомобиля, тем большее усилие требовалось приложить к педали тормоза, чтобы достаточно эффективно снизить скорость или остановить автомобиль. Было бы непростительной ошибкой не использовать те физические процессы, которые происходят во время работы двигателя. Ошибки не совершили — установили вакуумный усилитель. Почему вакуумный? Он использует разрежение, создаваемое во впускном коллекторе двигателя. Устройство такого усилителя несложное (рисунок 7.7): есть корпус, разделенный диафрагмой на две камеры – вакуумную и атмосферную. На штоке педали тормоза, внутри усилителя, установлен следящий клапан (Для простоты восприятия на рисунке 7.7 следящий клапан не показан), открывающий или перекрывающий доступ атмосферного давления в атмосферную камеру. Кроме того, установлена возвратная пружина диафрагмы усилителя. После усилителя последовательно установлен главный тормозной цилиндр.

Рисунок 7.7 Вакуумный усилитель тормозов в сборе с педалью и главным тормозным цилиндром.

Примечание В силу различных конструктивных особенностей двигателей разрежение может подводиться не только от впускного коллектора, но и от специального вакуумного насоса. Например, для всех дизельных двигателей используется вакуумный насос, поскольку у них разрежение во впускном коллекторе небольшое.

Как это работает? Довольно просто: в исходном положении (когда тормозить никто не собирается) давление в обеих камерах одинаковое и равно давлению, создаваемому во впускном коллекторе. Как только возникнет необходимость затормозить, необходимо будет нажать на педаль тормоза — перемещение педали передастся через толкатель к следящему клапану. Клапан перекроет канал, который соединяет атмосферную камеру с вакуумной. Дальнейшее перемещение соединит атмосферную камеру с атмосферой. Возникнет перепад давления, который начнет воздействовать на диафрагму и перемещать ее, преодолевая усилие возвратной пружины, а диафрагма, в свою очередь, будет перемещать шток поршня главного тормозного цилиндра.

Примечание Такая конструкция вакуумного усилителя обеспечивает значительное дополнение усилия (усилие может достигать пятикратного увеличения) на штоке поршня главного тормозного цилиндра, которое пропорционально усилию на педали тормоза. Если проще — чем сильнее вы будете давить на педаль, тем сильнее и эффективнее будет работать вакуумный усилитель.

Как только водитель отпустит педаль тормоза, атмосферный клапан перекроется, давление в обеих камерах усилителя выровняется, а диафрагма вернется в исходное положение под действием возвратной пружины.

Проверки вакуумного усилителя

Важно знать, что, садясь за рабочее место водителя, следует всегда проверять техническое состояние вакуумного усилителя. Как это сделать? Элементарно…. Для проверки работы вакуумного усилителя тормозов необходимо выполнить следующие процедуры:

Для проверки работы вакуумного усилителя тормозов необходимо выполнить следующие процедуры:

Для проверки работы вакуумного усилителя тормозов необходимо выполнить следующие процедуры:

1. Запустить двигатель на 1-2 минуты, а потом заглушить его. Если при первом нажатии на педаль тормоза педаль нажата полностью, но при последующих нажатиях ход педали становится больше с каждым нажатием, значит усилитель работает правильно. Если высота хода педали остается неизменной, значит усилитель работает нормально.

Рисунок 7.8 Иллюстрация к п. 1.

2. При неработающем двигателе нажать на педаль тормоза несколько раз. Потом нажать на педаль тормоза и запустить двигатель. Если педаль движется вниз незначительно, это является нормальной работой усилителя. Если движение педали не изменяется, усилитель неисправен.

Рисунок 7.9 Иллюстрация к п. 2.

3. При работающем двигателе, нажать на педаль тормоза и потом остановить двигатель. Удерживать педаль нажатой около 30 секунд. Если высота педали не изменяется, усилитель работает нормально, если педаль поднимается — усилитель неисправен.

Рисунок 7.10 Иллюстрация к п. 3.

Выполнить три теста, описанных выше. Если хотя бы один тест из трех не соответствует нормальной работе, проверить обратный клапан, вакуумный шланг и усилитель на наличие повреждений.

Основная информация

Основной функцией торможения считается управление скоростью машины, ее остановкой, а также удержанием ее в одном положении с помощью силы торможения между дорогой и колесами машины. Сила торможения может образовываться автомобильным двигателем, механизмом торможения колес авто, электронным или гидравлическим замедляющим тормозом, который находится в трансмиссии. Для функционирования всех вышеперечисленных функций на транспортное средство устанавливают различные типы тормозных систем.

Следственно возникает вопрос, сколько же и всего?

  1. Рабочая. Этот тип применяется на любой скорости машины для полной остановки или же снижения скорости. Причем она начинает функционировать сразу же после нажатия на педаль тормоза. Она считается самой эффективной по сравнению с остальными типами.
  2. Запасная. Используется в том случае, если основной блок торможения неисправен. Данный тип тормозного блока может быть двух видов, автономным или же ее функции выполняет часть рабочей системы торможения.
  3. Стояночная. Является необходимой для удержания машины на протяжении определенного времени на месте. То есть благодаря ей полностью исключается вероятность передвижения авто без ведома водителя.
  4. Добавочная. Используется на транспортных средствах, которые имеют повышенную массу, для остановки на спусках. Довольно часто происходит так, что ее функции остановки выполняются двигателем, на котором трубопровод перекрывается при помощи заслонки.

В чем заключается принцип действия?

Давайте рассмотрим принцип действия торможения на примере гидравлического рабочего блока. В момент нажатия на тормоз нагрузка переходит на усилитель, создающий добавочное усиление на основном цилиндре. Поршень основного цилиндра торможения собирает всю жидкость в цилиндрах автомобильных колес с помощью трубопроводов. Причем в этот же момент происходит увеличение давления жидкости в приводе тормоза. Благодаря поршням цилиндров автомобильных колес происходит перемещение тормозящих колодок к дискам, или как их еще называют барабанам.

После нажатия на тормоз проходит увеличение давления жидкости, вследствие чего проходит активация механизмов торможения, приводящих вращение автомобильных колес в замедление и образование силы торможения в месте контакта шин авто с покрытием дороги. Причем чем больше будет прикладываться сила к педали тормоза, тем эффективнее и быстрее произойдет торможение автомобильных колес. Давление жидкости в момент остановки может достигать от десяти до пятнадцати мегапаскалей.

Части пружин отводятся от барабанов при помощи колодок. Тормозная жидкость переходит в основной цилиндр торможения из цилиндров автомобильных колес благодаря трубопроводам. Таким образом, проходит понижение давления системы торможения. Эффективность торможения сильно увеличивается благодаря использованию систем безопасности транспортного средства.

Основные неисправности

Главной задачей проведения диагностики считается обнаружение неисправности тормозной системы, а также их устранение при минимальном использовании денежных средств. Кроме того, своевременное обнаружение неисправностей торможения позволит вам избежать больших денежных трат, потому как вы сможете предотвратить поломку. В специализированных центрах диагностика тормозной системы проводится на специальном стенде, но вы и сами можете ее провести в домашних условиях. Для определения неисправностей нужно внимательно относиться к своему транспортному средству.

https://youtube.com/watch?v=Av-jj8NNrv8

Итак, сколько же существует неисправностей тормозной системы?

  1. Возникновение постороннего шума;
  2. Слышен скрип во время торможения транспортного средства;
  3. Заметно подтекание тормозной жидкости;
  4. Западает педаль тормоза;
  5. Заметно увеличился тормозной путь.

Как правило, все вышеперечисленные поломки системы торможения связаны с такими причинами:

  • Нарушилась герметичность;
  • Низкий уровень жидкости;
  • Нерегулярное проведение замены жидкости;
  • сильно износились тормозные колодки.

Чаще всего причиной неполадок является несвоевременная замена жидкости, а это может привести к полному отказу тормозов. Ее нужно регулярно меть из-за того, что в момент использования она впитывает в себя всю влагу. Также может быть недостаточный уровень жидкости в системе торможения, так как она испаряется при закипании, которое происходит в момент торможения транспортного средства.

Устройство стояночного тормоза

Основной элемент, активирующий тормоза — это тросик. Тросик лучше, когда он состоит из большого количества тоненьких жилок диаметром 0,01 мм. Эти стальные тоненькие проволоки свиваются и свивки скручиваются в один канат. Если тросик состоит из одной проволоки, то надежность его меньше, так как он одножильный тросик легко сломать. Материал для тросика —  высокопрочная сталь.

На схемах изображено устройство механического стояночного тормоза механического типа.

Привод стояночной тормозной системы механического типа: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

Устройство тормозного барабанного механизма заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

Тросики по технологии изготовления подвергаются упрочнению и смазываются, чтобы максимально минимизировать силу трения, возникающую в кожухе троса.

Снаружи трос обвит металлической проволокой и покрывается полимерным материалом (прорезиненный пластик). С торцов оболочка тросика имеет специальные стальные оболочки, гильзы, которые запрессовываются.1 — рычаг; 2 — кнопка; 3 — пружина тяги; 4 — тяга защелки; 5 — чехол; 6 — передний трос; 7 — направляющая заднего троса; 8 — распорная втулка; 9 — оттяжная пружина; 10 — распорная планка; 11 — рычаг ручного привода тормозных колодок; 12 — задний трос.

Принцип работы ручного механического тормоза с барабанными тормозами:

  1. Водитель поднимает рукоятку тормоза до определенного щелчка. Если трос перетянут, то возможно можно только поставить на первую защелку с большим усилием. Если слабоват, то даже на последней защелке тормозные колодки не зафиксируют колеса на 100%.
  2. Тяга тянет основной трос, о он тянет вторичные тросы через крепежный кронштейн.
  3. Рычаг, что находится внутри тормозного барабана, начинает поворачиваться и распорная планка одинаково раздвигает колодки, в результате чего накладки колодок прижимаются к барабану и не дают ему вращаться.
  4. Когда водитель опускает ручник, тросы ослабляется, пружины в барабанах возвращают назад распорку и рычаг (тот, что в барабане), колодки сжимаются и больше не воздействуют своими накладками на барабан.

На машинах, задние тормоза которых дисковые, принцип работы механического ручника примерно такой же. Трос тянет рычажок, который в свою очередь сжимает тормозной диск. Рычажок на дисковых тормозах устанавливается сзади ступицы и снаружи.

Принцип работы электронного ручника:

  1. Водитель грузового автомобиля нажимает кнопку ручного тормоза, электронный блок получает команду.
  2. Контроллер включает 2 электродвигателя с редукторами, которые установлены на задних колесах.
  3. Электромоторчики сжимают тормозные колодки вокруг диска. Датчик определяет с какой силой сжимать колодки. Если колодки накладки колодок стерлись, колодки сжимаются с большей силой.
  4. Для отключения электромеханического ручника достаточно также нажать кнопку.

Плюсы электронного тормоза:

  • Если водитель забыл отключить стояночный тормоз, то после запуска ДВС во время трогания машины, контроллер отпустит колодки.
  • Для разблокировки задних колес, водитель не сможет отключить тормоз, просто нажав. Надо сначала завести двигатель, пристегнутся, поставить ногу на тормоз и нажать на кнопку.
  • На машинах с электротормозами, есть кнопка противооткатного устройства Auto Hold (Авто удержание). Когда автомобиль останавливается с работающим ДВС, сразу автоматически включается блокировка колес. Это позволяет водителям трогаться на разных уклонах.

Электронные тормоза надежнее механических, хоть у электротормозов есть такой минус: не будет работать с севшим аккумулятором. Механические тормоза просты в конструкции, но частая причина отказов или уменьшения эффекта, это загрязнение тросика, его растяжение или обрыв.

История создания тормозной системы для автомобиля

Чтобы понять принцип работы системы, способной тормозить за несколько секунд, нужно обратить внимание на историю ее создания. Такая совершенная система была получена не сразу, а путем проб и ошибок, что и определило как название систем, так и их производительность

История создания первых механизмов, позволивших снизить скорость, начинается с гужевого транспорта. На больших скоростях одна лошадь не могла быстро остановить телегу, поэтому стали использовать рычажные системы, когда блок прижимался к ободу. До 1920 года аналогичная система использовалась в первых автомобилях. Потом в одной поездке пришлось несколько раз менять кожаную подкладку, так как она быстро изнашивалась. Похожая, но улучшенная система до сих пор используется на скоростных велосипедах.

В начале 20 века автомобили стали разгоняться до скорости более 100 км/ч. Тогда-то и стало понятно, что именно тормозная система не позволила усовершенствовать машину. Интересен тот факт, что первыми появились дисковые тормоза. Однако материалы, использованные при изготовлении, обусловили сильный притир во время движения. Поэтому аккумуляторные системы стали очень популярны. На тот момент их хватило только на 2 тысячи пройденного пути.

До 1953 года барабанные тормозные системы совершенствовались. И только после этого года была разработана другая система, основанная на использовании дисков. После этого конструкцию будут совершенствовать, создавая современные автомобили.

Признаки износа тормозной системы

От эффективности работы тормозов зависит безопасность дорожного движения. Поэтому тормозную систему необходимо проверять не только при выявлении снижения эффективности ее работы, но и периодически, по мере увеличения пробега автомобиля. Регулярность общей проверки того или иного узла зависит от требований производителя, которые прямо указывается в мануале (регламентном техобслуживании) автомобиля. Однако внепланово проверить тормоза автомобиля нужно обязательно выполнять при появлении хотя бы одного из перечисленных ниже факторов:

  • Скрежет при торможении. Чаще всего посторонние звуки указывают на износ тормозных колодок и/или дисков (барабанов). Зачастую на современные дисковые колодки устанавливают так называемые «пискуны» — специальные устройства предназначенные для производства пищащих звуков, свидетельствующих о критическом износе колодки. Правда бывают и другие причины по которым колодки скрипят при торможении.
  • Глухой шум при торможении. Такой шум или скрежет указывает на то, что в пространство между колодкой и тормозным диском попал посторонний предмет (камешек, мусор) либо от колодки идет много тормозной пыли. Естественно, что это не только снижает эффективность торможения, но и дополнительно изнашивает диск и саму колодку.
  • В процессе торможения машину тянет в сторону. Причиной такого поведения автомобиля является заклинивший тормозной суппорт. Реже проблемы заключаются в разной степени изношенности тормозных колодок и/или тормозных дисков.
  • Ощущается вибрация при торможении. Как правило это происходит при неравномерном износе на рабочей плоскости одного (или нескольких) тормозных дисков. Исключением может стать ситуация, когда автомобиль оснащен системой антиблокировки (АБС), поскольку при ее работе ощущается небольшая вибрация и отдача в педаль тормоза.
  • Неадекватное поведение педали тормоза. В частности, при ее нажатии она может быть тугой либо сильно проваливается вниз, или же тормоз срабатывает даже при незначительном нажатии.

Ну и конечно же, тормозную систему необходимо обязательно проверить просто при снижении эффективности ее работы, когда увеличивается тормозной путь даже при незначительных скоростях движения.

Обратите внимание, что если в результате торможения машина сильно «клюет носом», то у нее значительно изношены передние амортизаторы, что в свою очередь приводит. к увеличению тормозного пути

Соответственно, желательно проверить состояние амортизаторов проверить состояние амортизаторов и при необходимости заменить их, а не искать причину в неисправности тормозов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
