Регулируем противотуманные фары на ВАЗ-2114 своими руками: настройка ПТФ

Установка

Процесс установки ПТФ можно разделить на три основные этапа:

  • Установка фар;
  • Подключение к сети;
  • Проверка функциональности.

Так что теперь о каждом из этапов мы поговорим отдельно.

Установка фар

Мы будем рассматривать вариант установки ПТФ на стандартный бампер. Следовательно, на нем не предусмотрены отверстия под новую оптику. Их придется выполнить своими руками.

Для работы вам потребуется определенный набор инструментов и материалов:

  • Напильник;
  • Дрель и сверла;
  • Электрический лобзик;
  • Рулетка;
  • Маркер.

Элементы для подключения

Теперь непосредственно о работе.

  1. Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
  2. Удалите всю грязь с бампера.
  3. Выполните разметку под установку будущей противотуманной оптики.
  4. Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
  5. По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
  6. Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
  7. Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
  8. С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
  9. Напильником обработайте места среза.
  10. Внешнюю часть очков в итоге должна плотно войти в отверстие.
  11. В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
  12. Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.

Подключение

Вместе с ПТФ должна прилагаться схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.

Вам необходимо будет врезать проводку от противотумаок в монтажный блок, который располагается в подкапотном пространстве справа от лобового стекла. Для этого достаточно открутить болты с блока, поднять его и отыскать колодки с пометками Ш7 и Ш8.

Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

  • Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
  • Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
  • Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
  • Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
  • Теперь колодку подключите к монтажному блоку, а блок верните на место;
  • Подберите участок возле блока, где будет устанавливаться реле противотуманок.

Результат подключения

Кнопка

Вам теперь остается подключить систему управления вашими ПТФ. В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.

Кнопка ПТФ

Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимается, находится соответствующая колодка и к ней подключается кнопка. Все, управление готово.

Регулировка фар ВАЗ 2114. Как настроить своими руками.

Большинство автомобилистов предпочитает не вмешиваться в оптику до тех пор, пока она не выйдет из строя. Из-за такого отношения случается множество ДТП в ночное время суток, а также во время погодных условий, которые влияют на обзор. Возле дороги часто можно заметить изогнутую арматуру, в которую сложно врезаться даже при желании. Практика демонстрирует, что неотрегулированные фары ухудшают обзор ночью или в непогоду. При постоянной тряске механизм сбивается и свет падает с неверным углом наклона, как результат – уменьшение расстояния видимости и серьезная угроза не только владельцу ВАЗ 2114, но и другим автомобилистам, пешеходам.

Чтобы обезопасить себя и окружающих, достаточно раз в два месяца производить настройку. Процесс несложный, поэтому водитель ВАЗ 2114 может заняться корректировкой в гараже или боксе. В прайс-листе автомобильных мастерских также есть такая услуга, как регулировка света. Перед тем как отрегулировать оптику, нужно понять, какими характеристиками должна обладать правильно настроенная оптика:

Основная задача – освещать дорогу перед машиной

Внимание: именно дорогу, а не окрестности. Водитель должен видеть перед собой четкую полосу света

Световой поток не должен бить по лобовому стеклу встречных авто

Фары должны быть на такой высоте, чтобы дальность была максимальной

Световой поток не должен бить по лобовому стеклу встречных авто. Фары должны быть на такой высоте, чтобы дальность была максимальной.

Подготовка к регулировке фар

Подготовка подразумевает под собой очистку фар и поиск дефектов, которые тоже могут быть причиной ухудшенной работы оптики. Перед регулировкой фары нужно очистить при помощи моющего средства – стекло оптики отечественных авто достаточно толстое, поэтому при загрязнении поток свет может не пробиваться. Необходимо проверить отражатели и стекло на наличие дефектов.

После обработки моющим средством нужно промыть повторно стекло чистой губкой и дать поверхности высохнуть. Если найдены сколы или трещины, то стекло фары нужно поменять. То же самое касается и отражателя, есть дефект – замена.

Полезный совет: чтобы увеличить эффективность освещения, на ВАЗ 2114 можно установить противотуманные элементы, ксеноновые или галогенные фары. Сегодня на рынке есть весь список, рассчитанный на отечественные автомобили.

В ВАЗ 2114 регулировка света выполняется при помощи винтов. Одни винты отвечают за вертикальную плоскость, а вторые – за горизонтальную. За счет вращения оптический элемент меняет свое положение. В автосервисах для регулировки света мастера используют оптические приборы. В гаражных условиях владелец ВАЗ может выполнить корректировку при помощи экрана.

Пошаговая инструкция

  1. Регулировка выполняется с включенным ближнем светом. ВАЗ 2114 следует поставить напротив ровной стены. Расстояние от фар до плоскости должно составлять ровно 5 метров. На водительское сиденье необходимо положить груз с весом около 80 килограмм. Также стоит позаботиться, чтобы бак был заправлен. Регулировка света проводится при стандартной загрузке машины;
  2. Когда ВАЗ 2114 загружен и подготовлен, нужно заняться начертанием «экрана». На стене мелом при помощи линейки нужно начертить вертикальную линию-ось, которая будет соответствовать центру автомобиля. После неё чертятся ещё две вертикальные линии, параллельные оси – они должны быть на уровне оптики. Далее следует нанести горизонтальную линию на уровне фар. Ниже на 6.5 см чертится линия для обозначения центов световых пятен;
  3. Регулировка выполняется поочередно. Фару, которая не задействована в корректировке, лучше закрыть картоном;
  4. Процесс может быть завершен, когда верхняя граница совпала с уровнеи центровой оси, как показано на схеме. Точки пересечения вертикальных прямых и центров пятен должны соответствовать точкам пересечения наклонного и горизонтального участка пятен; Объяснение настройки оптики при помощи экрана

Итог

Выполнив все действия, водитель ВАЗ 2114 получит идеальный свет, который будет освещать движение. Настроенной оптики порадуются и другие участники дорожного движения – световой поток не будет бить по глазам.

Демонстрация корректора фар:

Обратите внимание

Как установить ксенон в противотуманки на ВАЗ-2114 фото и видео

Многие автомобилисты хотят иметь в своём арсенале противотуманные фары, а еще больше желающих, чтобы они были ксеноновыми. Так, можно заменить лампы на галогенные или с маркировкой Н1, но речь идет о ксеноне и его преимуществах. Итак, установить ксеноновые ПТФ можно своими руками, не прибегая к услугам автосервиса. Как это сделать, расскажем в данной статье.

Видео об установке ксенона и противотуманных фар

https://youtube.com/watch?v=X6G0ROEQxUE

Видеоматериал поведает об установке ксеноновых противотуманных фар, а также расскажет все нюансы и тонкости процесса.

Процесс установки ксенона в ПТФ

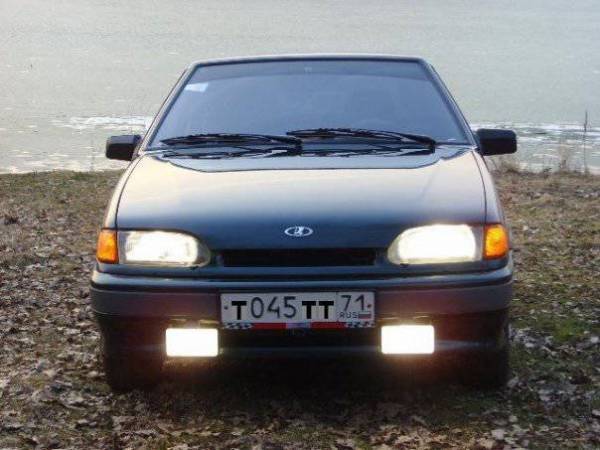

Ксеноновые противотуманные фары в рабочем состоянии

Если не брать вариант тюнинга, где противотуманные фары ксенонового типа неотъемлемый атрибут, то рассмотрим установку ПТФ на стандартный штатный бампер, как делает большинство автомобилистов.

Варианты

Корпусы противотуманных фар

Существует несколько вариантов установки противотуманных фар, среди которых автомобилист должен выбрать оптимально-подходящий для него.

  1. Покупка бампера с установленными противотуманными фарами.
  2. Покупка отдельных элементов ПТФ и их установка.

Алгоритм и необходимый инструмент

Итак, для совершения процесса понадобиться инструментарий, какой именно: комплект ксенона (выбор данного изделия расписан ниже), дрель, сверла, лобзик. Всё собрано? Тогда приступаем непосредственно к рассмотрению последовательного процесса установки ксеноновых противотуманных фар на ВАЗ-2114:

  1. Сначала необходимо демонтировать передний бампер.

    Для удобства проводимых работ, снимаем передний бампер

  2. Теперь, очищаем его от грязи, пыли и прочих предметов. Лучше всего помыть его и вычистить.
  3. Выполняем разметку под будущие противотуманные фары.
  4. С помощью дрели и лобзика вырезаем отверстия под установку противотуманных фар.

    Прорезаем и шлифуем отверстия под будущие противотуманные фары

  5. При помощи напильника, наждака и других шлифовальных приборов обрабатываем края.
  6. В полученные отверстия, на болты, крепим противотуманные фары.

    Проводим установку фар на посадочные места

  7. Сами фары установлены, теперь необходимо закрепить блоки розжига ксенона.
  8. Делаем это в подкапотном пространстве, подальше от попадания воды.
  9. От блоков отходят провода с лампочками, которые необходимо установить блок-фары «противотуманок».

    Закрепляем блоки розжига ксенона на металлических брызговиках справа и слева

  10. Теперь, проводим подключение ПТФ и ксенона к электрической цепи.

    Схема подключения ПТФ к общей бортовой сети

  11. На последнем этапе проводиться тестирование на работоспособность.

Как рекомендует большинство автомобилистов и экспертов, установку ксенона необходимо доверять профессионала. Таким образом, если автомобилист не уверен, что способен сделать все сам и правильно, лучшим вариантом остается обратиться в автосервис или к автоэлектрику.

Выбор ксеноновых ламп на ВАЗ-2114

Когда процесс установки рассмотрен, стоит рассмотреть, что входит в комплект ксеноновых противотуманных фар и где его можно приобрести. Для начала, разберем, с чего состоит весь комплект ксенона в ПТФ:

  • Фары;
  • Лампочки;
  • Реле включения;
  • Комплект проводов;
  • Схема подключения;
  • Кнопка для включения/выключения ПТФ.

    Комплект ксенона для противотуманных фар

Где необходимо покупать

Теперь, когда понятно, с каких элементов состоит комплект, стоит поговорить о вариантах покупке:

Китайский ксенон, или?

Дешёвый китайский ксенон светит куда угодно, но только не на дорогу

Не стоит брать китайский вариант ксенона, лучше немного добавить и купить, пусть дешевый, но качественный брендированный товар.

На него, как правило, имеется гарантия, а качество заверяется сертификатами. Но, как показывает практика, Китай Китаю рознь и попадаются довольно неплохие и качественные детали даже китайского производства.

Установить ксеноновые противотуманные фары ВАЗ-2114 достаточно легко и просто. Более сложной задачей остается выбор изделия, поскольку рынок автомобильных запасных частей насыщен ими, а поэтому можно найти наиболее подходящий вариант для любого автомобилиста.

Как поставить ПТФ: необходимые материалы и инструменты

Установка противотуманных фар вне зависимости от выбранного способа монтажа требует наличия определённых деталей и инструментов, без которых она невозможна.

Для чего нужны кнопка и реле

Для того чтобы установить на ВАЗ противотуманные фары, необходимо заранее собрать определённые детали или приобрести готовый комплект. Стоимость такого набора редко превышает одну тысячу рублей.

В комплект ПТФ входят:

  • провода с колодками и клеммами для конкретной модели ВАЗ. Стандартно их три штуки: один соединяет фары, второй идёт к реле от выключателя и третий — от реле к блоку предохранителей;

  • реле противотуманных фар;

  • кнопка включения;

  • клипсы и стяжки, которыми фиксируются провода;

  • противотуманные фары.

Какие ПТФ предпочесть? Сами фары выбираются водителем на свой вкус, но главное при выборе — не ошибиться с мощностью, дабы не перегружать генератор и электропроводку автомобиля. Фары с ксеноном лучше не приобретать: генератор имеет определённый запас мощности, но при этом не рассчитан на слишком высокие нагрузки. Обычных лампочек будет вполне достаточно.

Схема Подключения Птф Через Кнопку

Регулируем фары на ваз-2110 своими руками (+видео) Суть состоит в следующем: выключатель включает реле, через него замыкается цепь и подаётся питание от аккумулятора на фары.

Для чего нужны противотуманки?

Противотуманные фары к тому же окажутся полезными и в туман. Старайтесь размещать их как можно ближе к дорожному полотну. На этом этапе рекомендуется установить предохранитель. Необходимо замотать изолентой все оголенные провода и проверить надежность соединений.

Требования к установке противотуманных фар

Теперь в любую погоду вы будете чувствовать себя уверенно. Последний соединяем с кузовом, то есть он будет нашей массой.

Тюнинг-меню

В нашем случае понадобится элемент номиналом 15 А. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора. Противотуманки работают! Также следует быть бдительным и перед установкой отключить питание от аккумулятора. Сечение провода и выключатель не рассчитаны на такую нагрузку.

Второй вариант установки Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Так удастся сократить нервные клетки и личное время. Здесь же устанавливаем амперный предохранитель. Первым делом необходимо снять центральную панель — здесь будут расположены 2 лампы подсветки регулятора печи.

Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней

Противотуманки светят широким горизонтальным пучком света, при этом подсвечивается обочина дороги, что особенно важно на участках с большим количеством поворотов. Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле

Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.

Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.

Для чего нужны противотуманки

Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы.

При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Панель предохранителей и реле. И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т

И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т.

Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями хотя бы раз в месяца. Соединить кнопку и й вывод реле. Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой!

При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты. При правильном монтаже потребуется лишь отрегулировать световой поток, о чём будет сказано ниже. Измерьте расстояние от земли до середины фары. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.

Навигация по записям

Стоит упомянуть и о сечении проводов, которое зависит от нагрузки, то есть от силы тока. Порядок монтажа может быть следующий — к клеммам аккумулятора точнее, под них устанавливаются два провода как мы уже сказали, черный и красный , которые идут сначала на левую фару со стороны водителя, а затем на правую.

Она будет служить ориентиром для светового пятна центра второй фары. Перечислим их: предохранитель;. То две противотуманки можно соединить между собой последовательно.2 СПОСОБА ПОДКЛЮЧЕНИЯ КИТАЙСКОГО ВЫКЛЮЧАТЕЛЯ С ПОДСВЕТКОЙ 3 КОНТАКТА, 220 ВОЛЬТ.

https://youtube.com/watch?v=AZjEhAsykAw

Пошаговая инструкция

Регулировка фар ВАЗ 2114 или 2115 своими руками — процедура несложная. При правильной подготовке автомобиля можно добиться оптимальных результатов, которые не будут отличаться от корректировки на оптическом станке.

Перед настройкой света фар рисуется вспомогательная схема. Для этого нужно:

  1. Установить ВАЗ 2114 на расстоянии в 5 метров от стены. Замер производится строго от стекла фары.
  2. Рулеткой замеряется высота лампы относительно асфальта.
  3. Значение отмечается на стене горизонтальной линией.
  4. Вертикальной полосой маркируется центр автомобиля.
  5. От горизонтальной отметки делается отступ вниз на 65 мм и делается отметка, на которой должна находиться светотеневая полоса.
  6. Для выявления центра луча используются места перехода в галки.
  7. Центры галок отмечаются на стене вертикальными линиями, расстояние между которыми должно быть 964 мм.

Схематический набросок рекомендуется производителем в качестве наиболее точного метода регулировки оптики.

Регулировка фар:

  1. Заглушить двигатель автомобиля.
  2. Включить ближний свет.
  3. Выставить рычаг гидрокорректора фар в положение 0.
  4. Открыть капот.
  5. Одну фару закрываем картоном или плотной тряпкой. Это улучшает видимость границы луча.
  6. С помощью встроенных винтов скорректировать направление света сначала на одной фаре, затем на другой.
  7. Покачать автомобиль и проверить правильность настройки еще раз.

При выполнении работ автомобиль должен быть без пассажиров. На водительское место можно положить груз весом в 50-70 килограммов, но это не обязательно. Установка на ручник часто меняет положение кузова относительно дорожного полотна, поэтому следует пользоваться подпоркой для колеса или обычной палкой.

Корректируя каждую фару отдельно, можно добиться максимально точного результата положения луча. Настроенная правильно оптика ВАЗ не слепит встречных участников движения и качественно освещает дорожное полотно.

Регулировка элементами фары

Настройка фар на ВАЗ 2114 производится с помощью встроенной системы изменения углов рефлектора. Винты, регулирующие расположение светового пучка, находятся на тыльной части оптики в верхних углах.

Чтобы поднять луч, нужно повернуть регулятор, расположенный ближе к указателю поворотов. Для корректировки фары в вертикальном положении нужно использовать рычаг, который размещен ниже и находится рядом с решеткой радиатора.

Способы установки ПТФ на ВАЗ 2113, 2114, 2115

Монтаж противотуманок может быть выполнен несколькими способами. На каком из них остановиться, каждый автовладелец решает сам, исходя из своих возможностей и предпочтений. Рассмотрим наиболее распространённые варианты установки:

  1. Покупка переднего бампера с ПТФ. В этом случае фары продаются уже вмонтированными в передний бампер. Как правило, деталь можно без проблем приобрести в автомобильных тюнинг-ателье и тут же произвести её монтаж и подключение. К недостаткам этого варианта стоит отнести высокие финансовые затраты.

    Покупка бампера с установленными ПТФ является самым дорогостоящим вариантом установки противотуманок на автомобиль

  2. Покупка бампера с отверстиями под ПТФ. При таком способе установки следует приобрести бампер с отверстиями под фонари и сами фары со всеми необходимыми элементами (провода, реле, кнопка включения и т. д.).

    При покупке бампера с отверстиями под противотуманную оптику потребуется приобрести сами фонари и все необходимые комплектующие для подключения

  3. Самостоятельная установка ПТФ является самым распространённым способом монтажа, поскольку требует минимальных финансовых вложений. Автовладельцу нужно приобрести лишь фары с необходимым установочным комплектом и облицовочные элементы.

    Наиболее распространённым вариантом установки ПТФ является приобретение и последующий монтаж комплекта противотуманных фар своими руками

Схема расположения ПТФ на автомобиле

Прежде чем подключить противотуманные фары, приборы важно правильно установить на передней части машины. Выполняется это в соответствии с определёнными правилами, в которых чётко оговорено место монтажа источника света. На современных автомобилях ещё с завода размечаются места установки противотуманных фар

В основном такие элементы освещения устанавливаются на более дорогих комплектациях машин. Если фары с завода не были установлены, то места под их установку закрываются заглушками

На современных автомобилях ещё с завода размечаются места установки противотуманных фар. В основном такие элементы освещения устанавливаются на более дорогих комплектациях машин. Если фары с завода не были установлены, то места под их установку закрываются заглушками.

Противотуманные фары на передней части автомобиля должны устанавливаться в соответствии с установленными правилами

Можно ли устанавливать ксенон в ПТФ

Немало автовладельцев стремятся установить в противотуманные фары ксенон, аргументируя свои действия повышением эффективности освещения. Действительно ли это так? Давайте разберёмся. Прежде всего, при монтаже ксенона в штатные корпуса ПТФ происходит нарушение фокусировки, что связано с иным принципом работы в отличие от обычных ламп. Поскольку штатные противотуманки рассчитаны на работу определённых ламп, с ксеноном они попросту не справляются. Результатом таких изменений будет слишком сильное отражение в отражателе, лучи преломляются, свет становится размытым. Возникает всем известная ситуация — ослепление водителей встречных транспортных средств, что повышает риск возникновения ДТП. Установка ксенона в ПТФ — решение далеко не самое удачное и эффективность от такого света сомнительная, поэтому от него следует отказаться.

При установке ксенонового света в штатные противотуманки нарушается фокусировка, что приводит к ослеплению встречных водителей

Как установить и подключить ПТФ?

Установка и подключение проводится в 3 этапа:

  1. Устанавливаем ПТФ в бампер.
  2. Подключаем проводку к монтажному блоку через реле.
  3. Устанавливаем кнопку в панели.

Схема подключения

Ну, я думаю, здесь все понятно! Однако схема указана не полностью: не обозначена масса самих ПТФ на кузов, которую нужно сделать в обязательном порядке. Крепить ее нужно в надежное место, естественно на металл! Перед креплением обязательно зачистите металл от грязи и хорошо затяните массу, чтобы не было просадок в напряжении. Иначе ПТФ будут гореть тускло, неравномерно.

Установка в бампер

Как писалось выше, есть два варианта — либо ставить новый бампер с готовыми вырезами под ПТФ, либо резать лобзиком самому. Для этого снимаем элемент, размечаем посадочные отверстия, режем.

Далее устанавливаем «очки» — закрывают вырез с внешней стороны бампера, состоят из двух частей:

  1. Декоративная — внешняя.
  2. Внутренняя — крепит очки к бамперу при помощи боковых защелок и держит ПТФ. (Как снять бампер?)

Подключение проводки к блоку через реле

  1. Первым делом открываем капот, находим необходимый блок и откручиваем по бокам два его крепления к кузову, снимаем крышку.
  2. Снизу монтажного блока отстегиваем две крайние колодки проводов с маркировкой «7» и «8».
  3. Берем установочный комплект: надеваем на реле провода из комплекта.
  4. Другие их концы добавляем в колодку проводов «7» и «8» согласно схеме.
  5. Обратно втыкаем колодки в монтажный блок и крепим его обратно на родное место
  6. Далее, прикрепляем реле к кузову автомобиля в любое понравившееся место: например, рядом с тем же блоком.
  7. Проводим длинные провода от колодок монтажного блока (которые мы уже установили) до противотуманок и подсоединяем их. Также крепим массу ПТФ к кузову авто.

Установка кнопки в панели

Чтобы установить кнопку, которая идет в комплекте монтажного набора, вам нужно будет частично разобрать переднюю панель.

К счастью, что завод предусмотрительно установил проводку для ПТФ во все комплектации «Самар», поэтому нам остается снять центральную консоль и найти в проводке колодку для подключения кнопки.

Чтобы разобрать панель, воспользуйтесь статьей: Как снять панель приборов и снимите только консоль.

Далее найдите колодку проводов, установите кнопку и соберите панель.

После чего необходимо проверить фары на работоспособность.

Не забывайте, что они срабатывают только после включения габаритных огней!

После установки ПТФ нужно будет настроить и отрегулировать!

Противотуманные фары или просто ПТФ являются важным элементом системы освещения для автомобиля. Увы, не все производители оснащают свои машины этими устройствами. АвтоВАЗ с его моделью 2114 исключением не является. ПТФ для четырнадцатой доступны только за доплату и в самой дорогой комплектации.

Далеко не все видят смысл в покупке максимально укомплектованной версии лишь для того, чтобы получить ПТФ. Отличное решение — самостоятельная установка противотуманок.

Красиво и эффективно

Регулировка противотуманных фар на ВАЗ-2114: фото и видео |

Противотуманные фары – это бесспорно не лишний элемент в системе внешнего освещения автомобиля. И многие владельцы ВАЗ-2114, на которых они не установлены, приходят к выводу о необходимости монтажа такого оборудования. Подобные световые элементы просто спасают в условиях недостаточной видимости и условиях плохой освещённости обочин дорог.

На видео ниже показаны общие аспекты регулировки противотуманных фар:

Можно приступать к их регулировке. Проведение этих работ можно условно поделить на два этапа – это предварительная подготовка и сама настройка работы светового потока. Ниже о них расскажем подробнее.

  1. Убедитесь в том, что вновь установленное оборудование работает исправно, включается независимо от работы ближнего света фар и в тандеме с габаритными огнями.
  2. Если у вас есть сомнения в правильности подключения, то наша схема поможет вам окончательно определиться с этим. Подобная схема достаточно примитивна и в ней сможет разобраться даже тот автолюбитель, который ранее не имел дела с электрическими приборами.

Так выглядит схема подключения.

Всё готово для регулировки.

Как правило, выполнение таких работ занимает не более
15-ти минут, важно правильно соблюдать порядок их выполнения. Процесс регулировки также будет не сложным и выглядит следующим образом:

Процесс регулировки также будет не сложным и выглядит следующим образом:

Регулировку ПТФ следует проводить при наличии веса на водительском сиденье, весом не менее 75 кг

Это правила, которые описывают нормы ГОСТ, поэтому во время регулировки, на место водителя необходимо посадить помощника.
Далее, первым делом производим регулировку световых пучков, обратите внимание на то, что они должны быть идентичными с тем, что установлено на автомобиле – 57,7 см. Регулировку каждой фары производим в отдельности индивидуально, закрывая куском картона второй источник света.
Так выглядит примерная схема регулировки ПТФ.

Наглядная схема регулировки ПТФ на ВАЗ-2114

Местоположение такого болта обозначено стрелкой.

Ещё одна схема для наглядности

Регулировку противотуманных фар на этом можно считать законченной, как вы могли убедиться сами, ничего сложного в этом нет, важно все работы проводить не спеша, и точно следуя инструкциям

Однако после установки противотуманных фар, процесс не считается законченным прямо до того момента, пока не будет произведена их полная регулировка, потому как именно эти работы способны повысить эффективность и надёжность использования этих приборов

Ниже мы расскажем вам, как правильно отрегулировать противотуманные фары, и на что необходимо обращать повышенное внимание

Свет ПТФ и ближнего света

Наверняка каждый водитель, который передвигался на автомобиле в условиях тумана, знает насколько это сложно. Это связано не столько с ограниченной видимостью, сколько с попаданием пучка света на мельчайшие капли влаги, которые отражаясь, создают блики, существенно ухудшая обзор.

А противотуманные фары как раз созданы для того, что бы запускать свет вдоль дорожного полотна, где весь воздух имеет не такую повышенную влажность, а вследствие, и наиболее улучшенное освещение дороги.

Однако стоит знать и обязательно соблюдать несколько правил по эксплуатации подобных световых приборов:

Согласно принятым нормам государственного стандарта (ГОСТ — 8769-75 – прим.), установка противотуманных фар не разрешается на расстоянии ниже, чем 25 сантиметров от дорожного полотна и нижней части бампера автомобиля.
Противотуманные фары с ксеноновыми лампами работают намного эффективнее, однако на них и цена больше и сотрудники ГИБДД «реагируют» на подобные автомобили намного чаще.
При выборе фары обращайте внимание на светорассеиватель , который при работе должен иметь чёткую границу светового потока. При работе подобные фары способны выдать свет на куда более широкие границы.
Когда вы установите фары на место фиксации, позаботьтесь о том, чтобы их стёкла были защищены специальной, прозрачной антигравийной плёнкой

Так, они будут меньше подвержены воздействию мелких камней от вблизи идущих автомобилей, тем самым снизят факты деформации и появления трещин на стёклах.
Обращайте внимание на границу светового потока, которую выдаёт лампа, так можно гарантировать то, что луч света не будет «сломан» и исключит факты ослепления встречных водителей.

Обращая внимание на подобные товары в магазинах, ваш выбор должен выпасть только на изделия из качественного пластика, с отражателем на котором отсутствуют повреждения, а соединения водонепроницаемы. Именно в таком случае, противотуманная фара прослужит долго и эффективно

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
