Регулируем клапана на Лада Калина 8 клапанов своими руками

Положительные и отрицательные стороны различных модификаций двигателей

Машины этого типа оборудуются несколькими видами двигателей. Каждый из них имеет свои положительные и отрицательные стороны. Первая выпущенная АвтоВАЗ-ом “Лада Калина”, была оснащена двигателем, имеющим восемь клапанов. Его рабочий объем составлял 1,6 литра. Затем машина стала выпускаться с двигателем, имеющим 16 клапанов, с немного меньшим объемом, всего лишь 1,4 литра.

Самая дорогая модель”Калины”, относящаяся к спортивному типу, оборудована двигателем с “Приоры”, имеющим 16 клапанов и объем 1,6 литра. Три года назад, детище ВАЗ -а стала оборудоваться новым двигателем. Он также как и первый двигатель, имеет 8 клапанов и объем 1,6 литра, но отличается от своих “собратьев” тем, что имеет более легкую поршневую систему.

Двигатель хорошо знаком автолюбителям. Его качества и надежность не вызывают никаких сомнений. Положительные стороны двигателя:

• Его регулируют практически в каждом автосервисе;
• Нет проблем с покупкой запасных частей;
• В случае обрыва ремня, клапан не “встречается” с поршнем. Не происходит поломки;
• Отличная тяга при включенной низкой передаче.

К негативным сторонам можно отнести:

• Высокая шумность и повышенная вибрация при работе;
• Необходима постоянная регулировка клапанов;
• Машина с таким двигателем не комплектуется кондиционером.

Положительные стороны двигателя:

• Самый низкий расход топлива;
• Бесшумность и отсутствие вибрации при работе;
• Способен быстро разогнать автомобиль;
• Не нужно регулировать клапана.

Отрицательной стороной можно назвать:

• Если внезапно порвется ремень, происходит загиб клапанов о поршни. При этом, дополнительно, кроме клапанов, придется менять всю поршневую группу;
• После 40 000 км пробега, увеличивается расход масла.

• Работает очень тихо;
• Отсутствует вибрация;
• Самый сильный двигатель;
• Регулировка клапанов не требуется.

К негативной стороне можно отнести:

загиб клапанов при внезапном обрыве ремня.

Лада Калина Хэтчбек LUX › Бортжурнал › самостоятельная регулировка клапанов (Часть первая)

Всех приветствую!Расскажу Вам сегодня о том, как своими руками отрегулировать клапана на 8-ми клапанном моторе, используя обычный инструмент. Причиной моего вмешательства в работу исправного авто стало банальное любопытство и желание сделать работу двигателя по-мягче, особенно при прогреве, когда наблюдается «эффект дизеля».

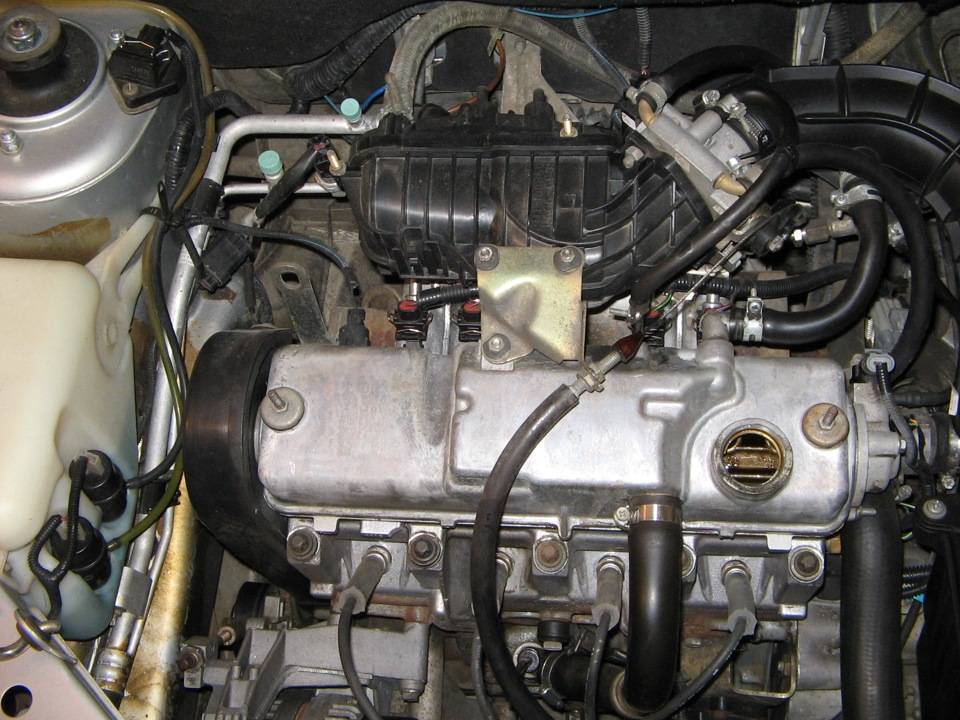

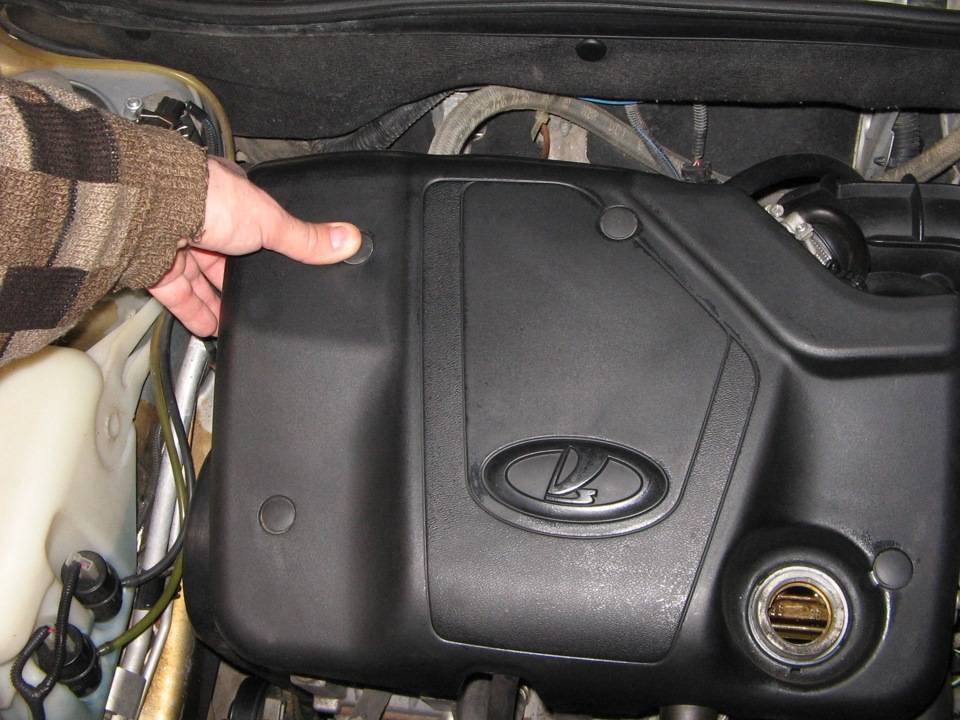

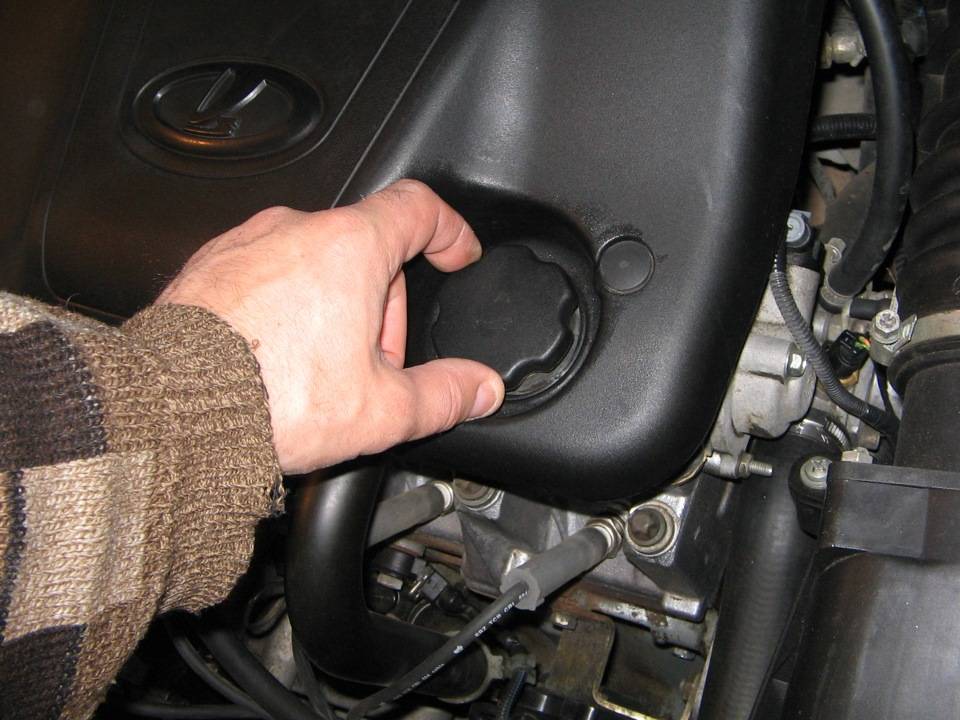

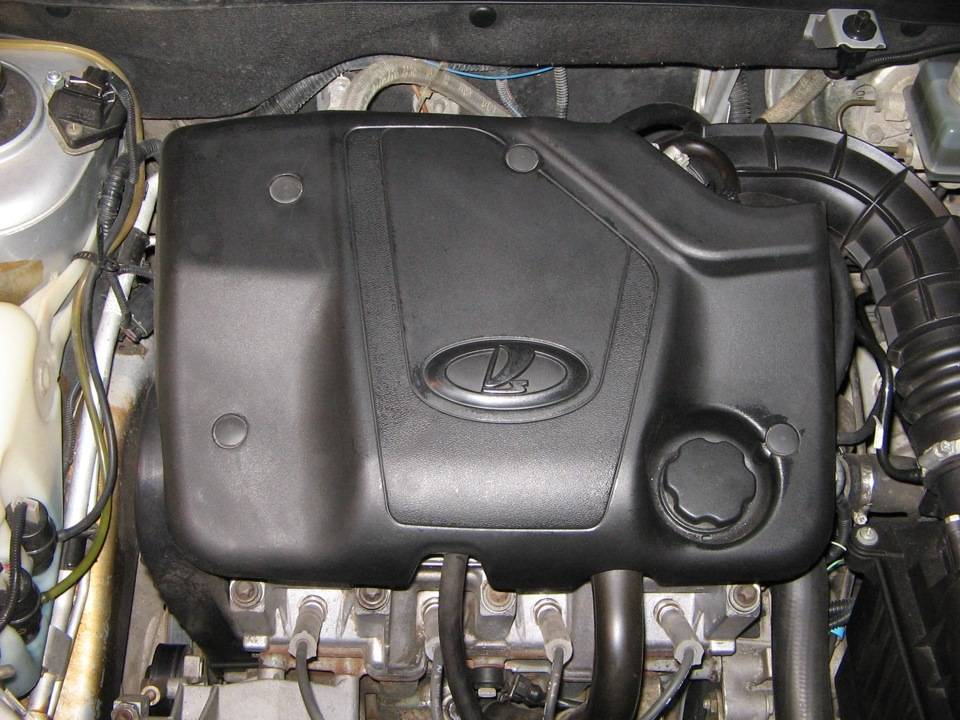

Итак начнем: выкручиваем пробку заливной горловины, снимаем верхний кожух, и отжимаем все хомуты идущие к клапанной крышке

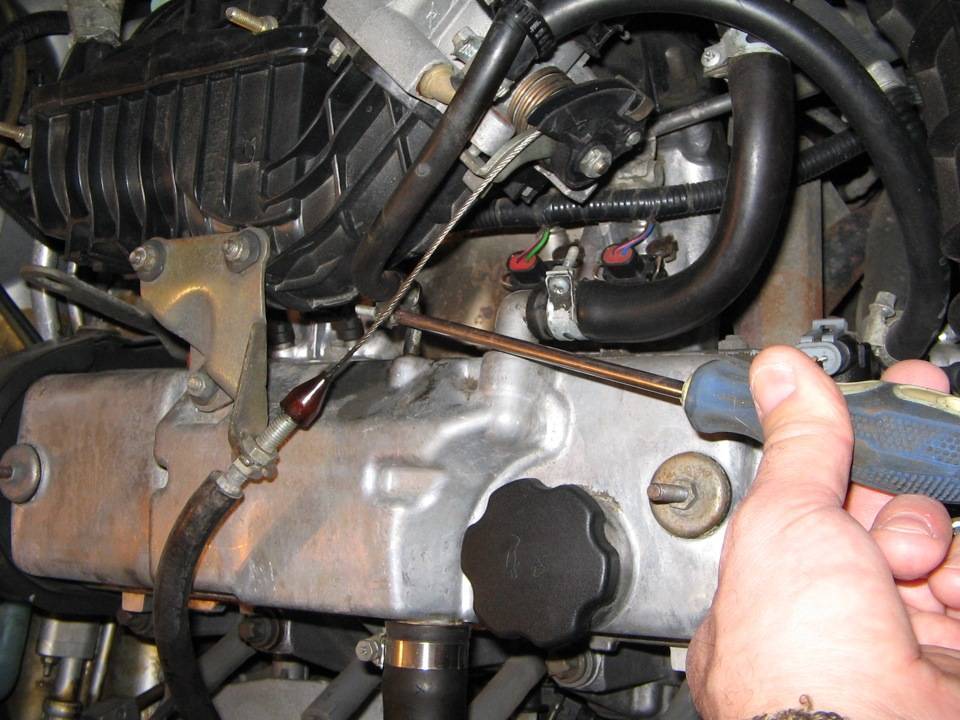

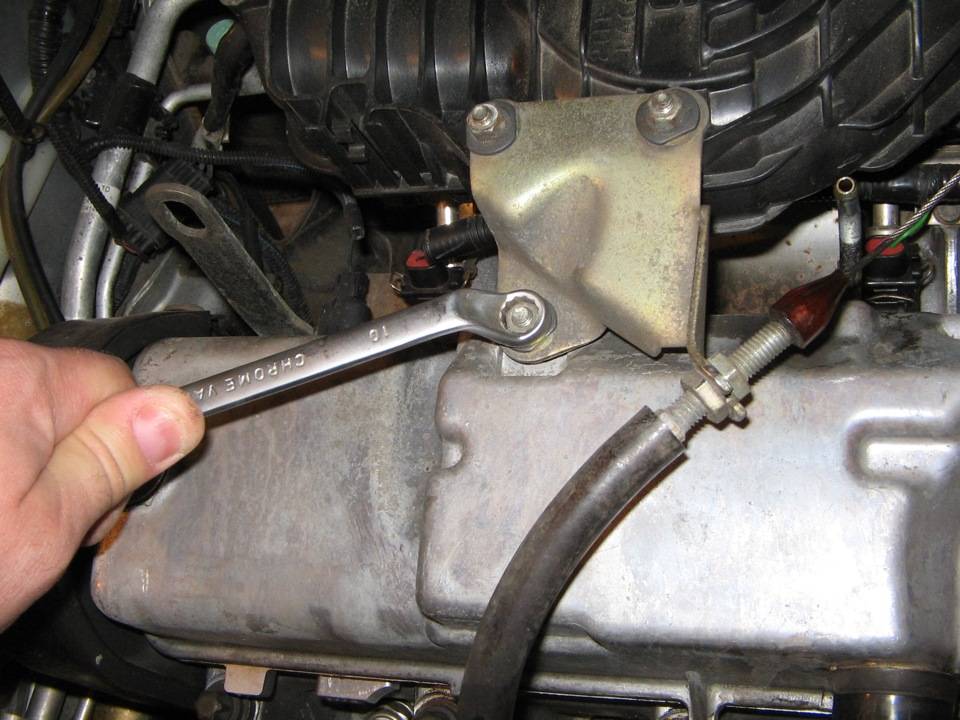

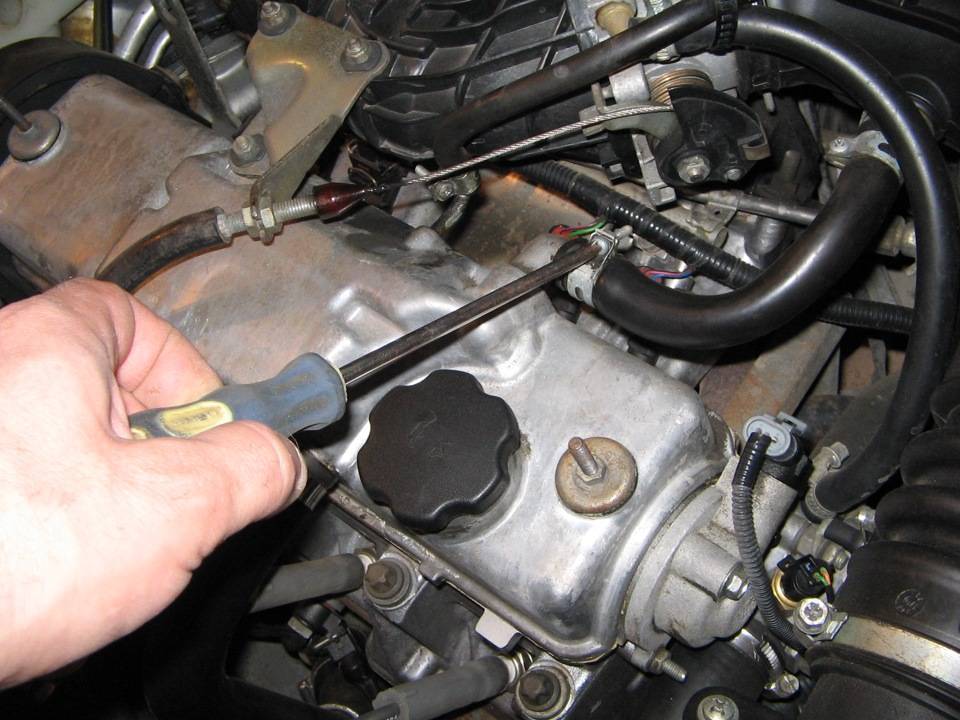

ключем на 10 отжимаем кронштей крепления троса газа

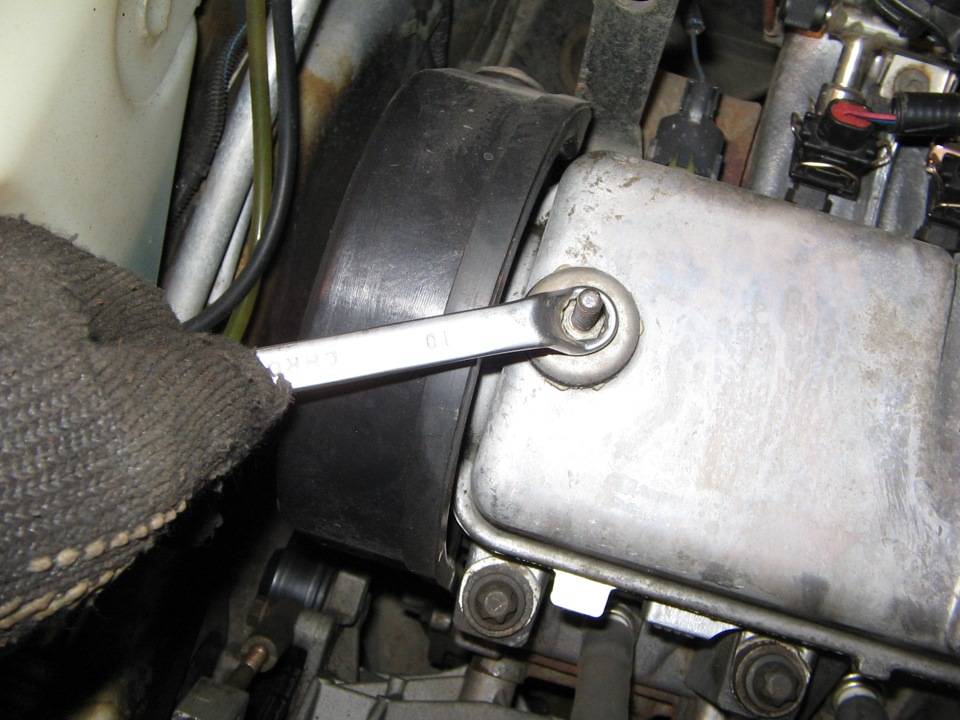

откручиваем крышку клапанов

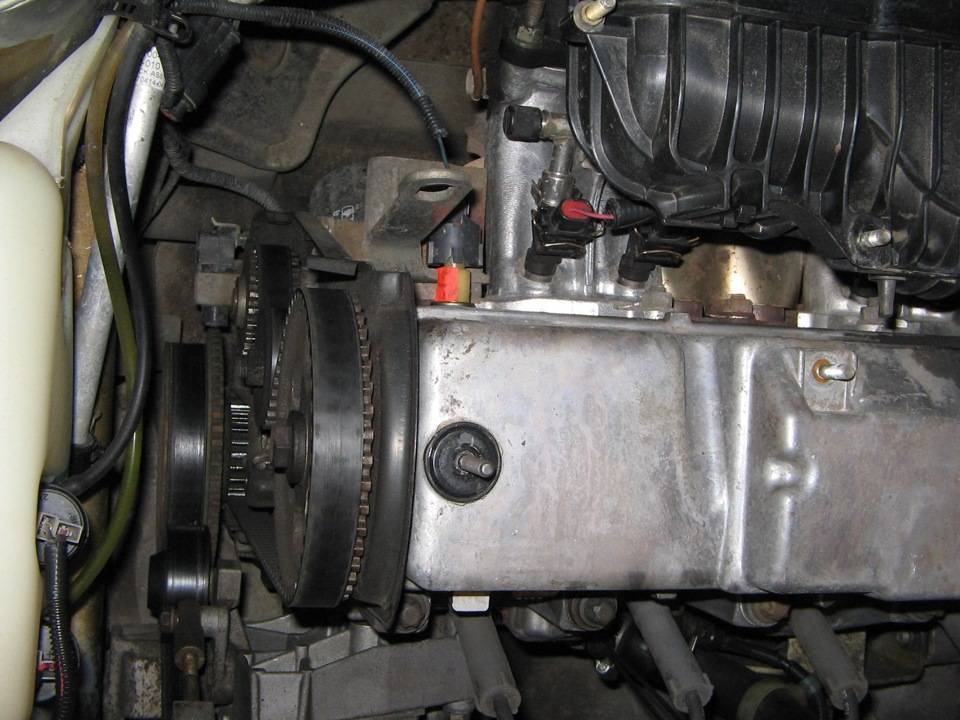

тем же ключем на 10, откручиваем три винта крышки ремня ГРМ

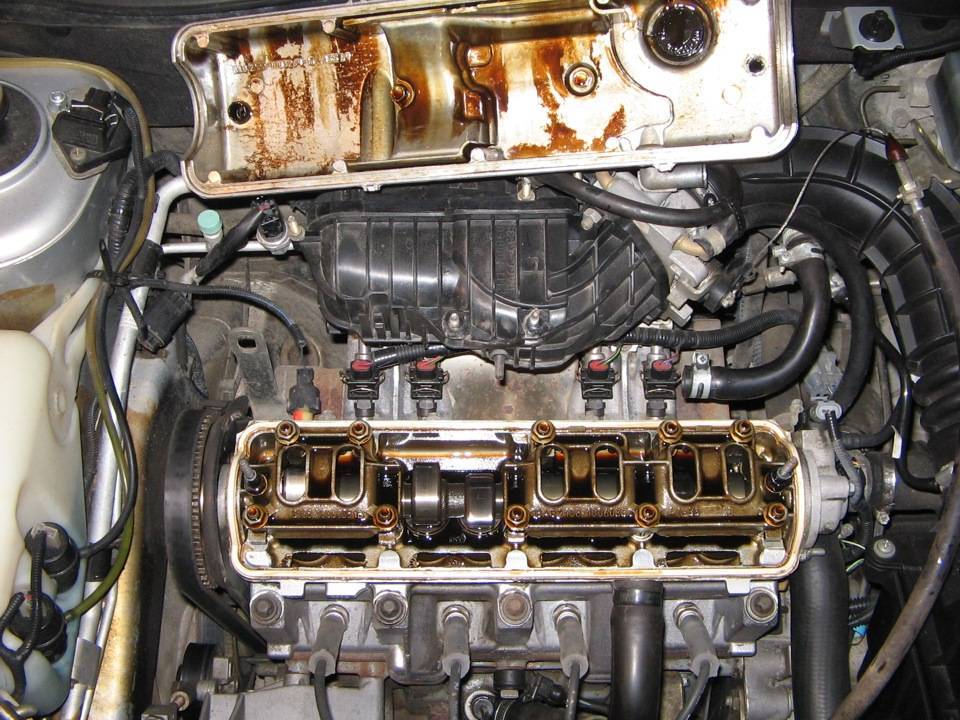

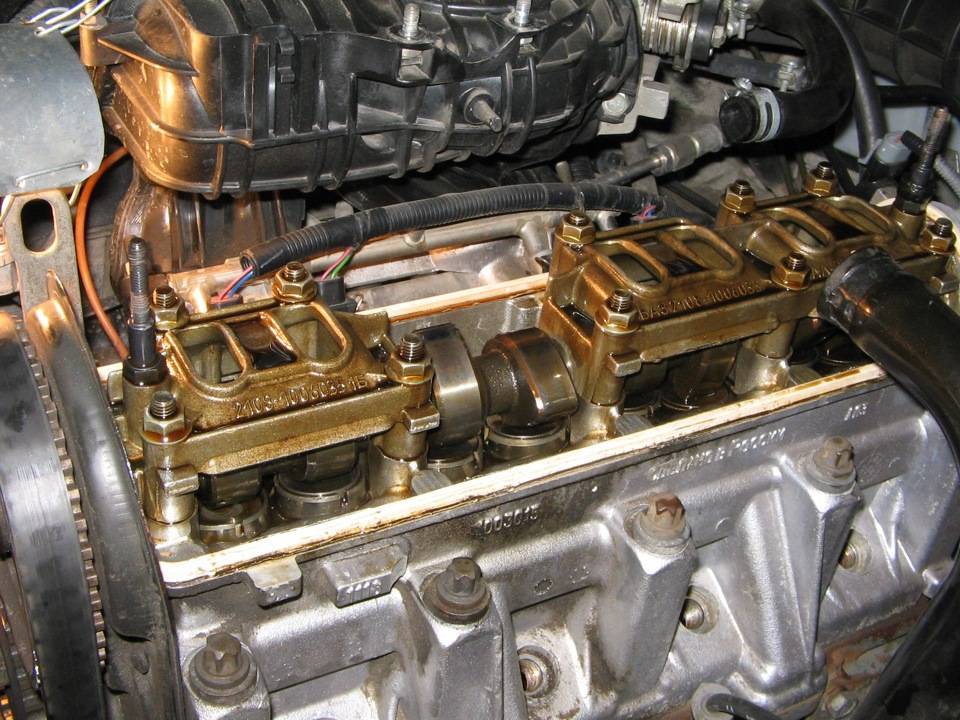

Ну вот, теперь без особого фанатизма вскрываем крышку клапанов, стараясь ее поднять в горизонтальном положении, без перекосов.

на фото видна резиновая прокладка, тщательно приклеенная к головке на герметик 🙂

Вот теперь и начинается самый кропотливый процесс, измерения зазоров.По инструкции в мануале описан процесс измерения, поэтому заострять внимание на этом не буду. Скажу от себя — зазор меряется между шайбой и кулачком распредвала, когда кулачок смотрит вертикально вверх.Проварачивать распредвал лучше ключем на 17, автомобиль должен быть на нейтральной передаче и свечи лучше выкрутить, дабы не создавать дополнительное усилие при проворачивании распредвала!. Зазоры для нормальной работы двигателя:Впускной — 0,15…0,25ммВыпускной — 0,3…0,4мм

Зазоры для нормальной работы двигателя:Впускной — 0,15…0,25ммВыпускной — 0,3…0,4мм

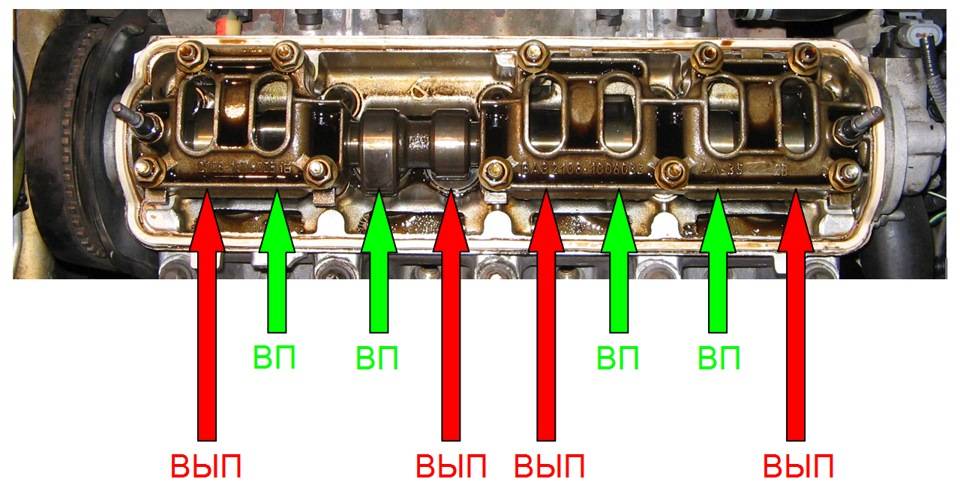

расположение клапанов впуска и выпускаДля получения полной информации, после измерения зазора (лучше делать несколько раз для точности, проварачивая распредвал) я еще вытаскивал шайбы, что б переписать с них маркировку толщины.

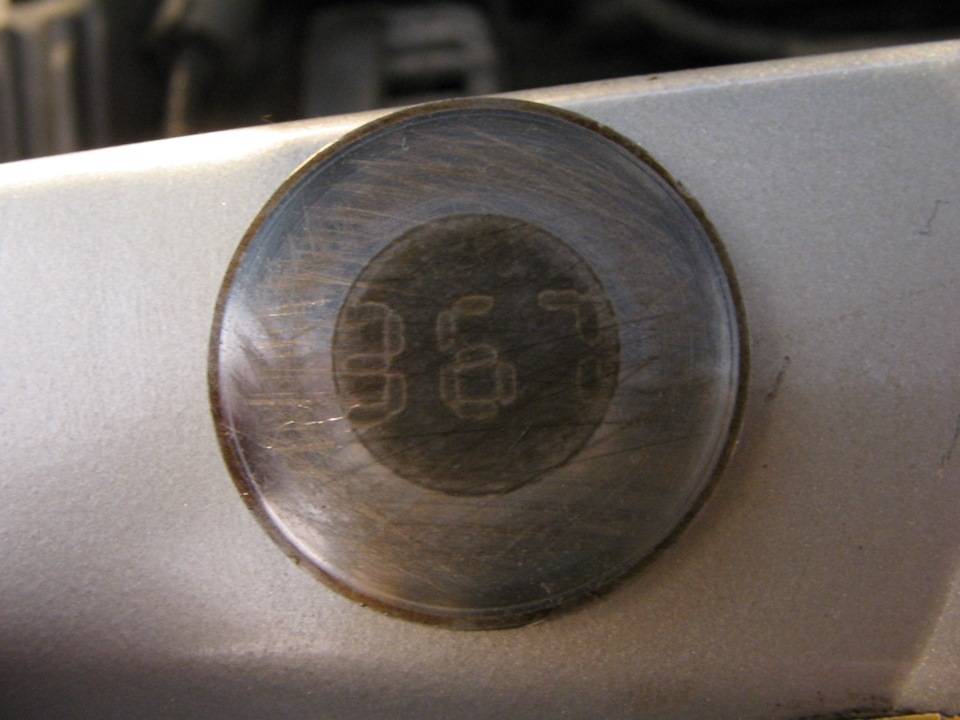

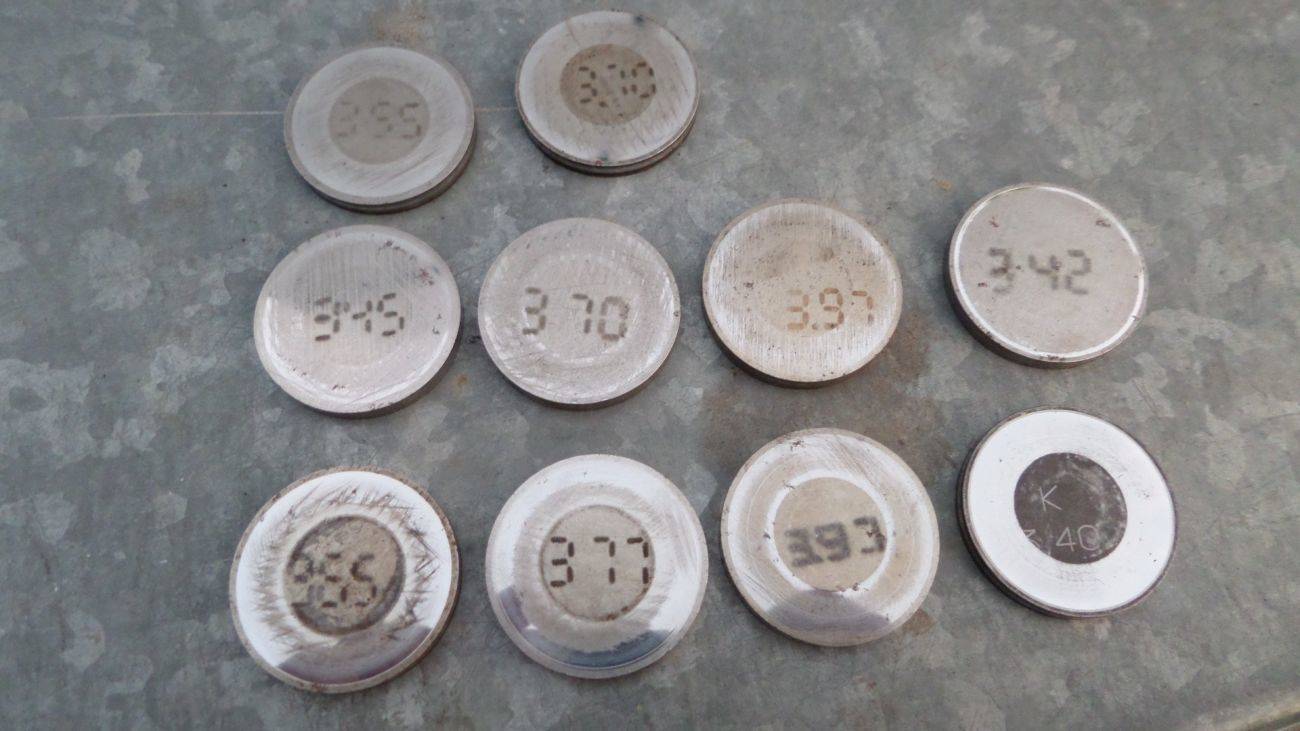

Шайба первого (выпускного) клапана

Вот что получилось в моем случае

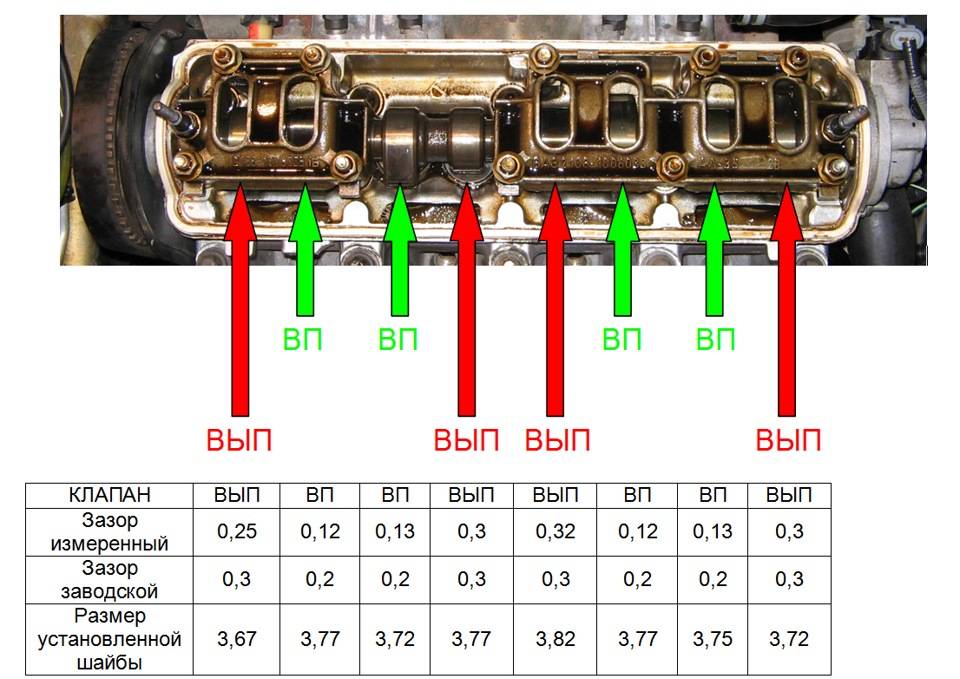

таблица с моими замерами

Вот теперь возникает вопрос, и не один:1. Выпускной клапан первого цилиндра перетянут — щуп 0,25 залез с большим трудом (это при норме 0,3-0,4мм)?!2. Все зазоры впускных клапанов показали 0,12-0,13мм (при норме 0,15-0,25мм)? клапана явна затянуты!

Как Вы думаете, нужно доводить все зазоры до заводских, или только первый выпускной сделать 0,3мм, а все остальное оставить как есть? НУ все же, как то маловато… для впуска 0,12мм? Может кто что посоветует?

Вот нашел интересное видео по настройке клапанов —

Здравствуйте! Ребят подскажите поэтапно блондинке, процесс регулировке клапанов на калине 2 16 клапанов. Как бы это странно не звучало, НО я хочу сделать это сама, так как очень люблю ковыряться в автомобилях, хоть особо в них и не разберась)))) Спасибо!

Изначально возникает вопрос: зачем вообще нужна регулировка клапанов? Если эта операция проведена грамотно, то:

• двигатель легко запускается;
• мотор работает тихо;
• расход топлива – минимальный;
• в камере сгорания отсутствует нагар;
• общий ресурс двигателя до капитального ремонта увеличивается.

Если машина новая, первую регулировку клапанов необходимо производить после первых 20 тыс. км пробега, когда заводские настройки станут нарушаться. Откладывать процедуру не стоит, т. к. это чревато прогаром клапанов.

Выбор прокладки

При покупке прокладки необходимо знать тип двигателя, установленного на Калине. Существует два варианта 8-клапанных моторов — ВАЗ 11183 и ВАЗ 11186. Эти моторы имеют разную поршневую группу и отличаются многими внешними элементами. На более старом варианте 11183 применяется толщиной 1,2 мм (артикул 21080-1003020-12, изготовитель ЗАО Лада-Имидж), а на новый 11186 требуется прокладка толщиной всего 0,43 мм. Этот нюанс необходимо учитывать при выборе новых деталей. Для 1,4-литрового 16 клапанного мотора требуется прокладка 11194-1003020-00 производства Federal-Mogul Corporation или можно поставить более дешевый вариант от Trialli (GZ1015001).

Регулировка клапанов своими руками на лада калина: фото, видео

Вопрос с регулировкой тепловых зазоров является классическим: каждый должен уметь менять шайбы на толкателях 8-клапанника. Но есть «вредный совет», который относится к мотору ВАЗ-21116: дескать, для клапанов выпуска зазор лучше сделать равным 0,40, а допуск пусть составляет 0,05 мм.

В действительности требования не поменялись со времён двигателя 11183: средние цифры должны равняться 0,20 и 0,35. Следуя «вредным советам», получают одно – мотор на холодную «стучит». И это – для значения 0,40! Его ещё надо суметь выставить, а может получиться и 0,45… И тогда 4 из 8 клапанов на Ладе Калине наша регулировка убьёт.

Речь идёт о семействе Калина 2, где единственным 8-клапанником был мотор 21116.

Дальше приводится видео, где записан стук клапанов.

Все шаги по регулировке клапанов «от и до»

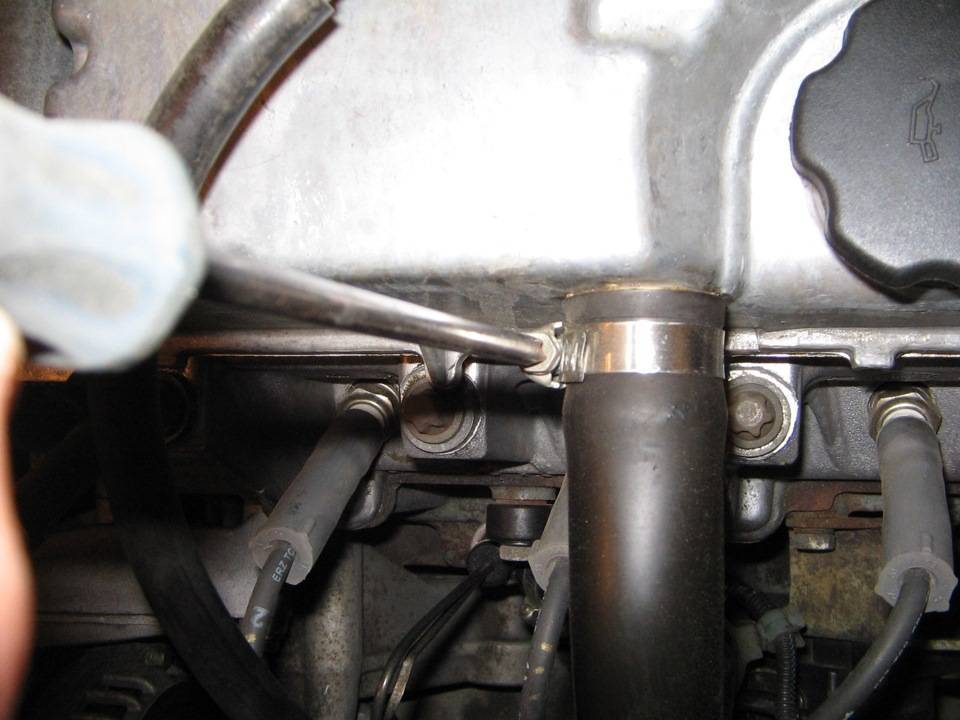

Сначала, взяв крестовую отвёртку, ослабляем хомуты на трёх подводящих шлангах. Эти шланги соединены с крышкой ГБЦ. Каждый хомут зажат крестовым винтом (см. фото).

Отсоединив все шланги, можно снять кронштейн крепления ресивера. Понадобится торцовый ключ «на 10», чтобы выкрутить три гайки.

Вторая лишняя деталь – кронштейн

Если будут вывернуты даже шпильки – не беда, их можно закрутить обратно. Тем же ключом «на 10» откручиваются гайки на крышке.

Под гайками находятся шайбы, которые важно не потерять. На любом авто, в том числе на Ладе Калине, регулировку клапанов проводят так: вращают шкив коленвала, переводя распредвал в нужное положение

Шкив распредвала нужно открыть – для этого снимается кожух

На любом авто, в том числе на Ладе Калине, регулировку клапанов проводят так: вращают шкив коленвала, переводя распредвал в нужное положение. Шкив распредвала нужно открыть – для этого снимается кожух.

Подготовка к проверке

Ключом-шестигранником «на 6» откручивают крепёж верхней крышки. Число винтов здесь равно четырём.

Верхний кожух, закрывающий ремень ГРМ

Когда крышка снята, выполняют основное действие:

1. За винт крепления шкива генератора нужно вращать коленвал, чтобы получить совмещение меток (см. фото). Понадобится ключ «на 17». Шкив распределительного вала, метки
2. Не прикасайтесь к винту, крепящему шкив распредвала!
3. Первой паре клапанов (3 и 1) угол «0» не соответствует. Для работы с разными парами вал поворачивают на следующие углы: 45, 225 и т.д.

Проверяем зазоры, заменяем шайбы

Сейчас мы на Ладе Калине регулируем не 8 клапанов, а два. Зазор между шайбой и толкателем измеряют щупами (фото 1). Для впускного клапана цифры должны составлять 0,20 мм, для клапана выпуска – 0,35 мм. Допуск составляет 0,05 мм.

Измерение и подготовка к замене

Если зазор не соответствует требуемому, к шпилькам прикручивают специальное устройство (фото 2). Затем поступают так:

1. Толкатель клапана поворачивают прорезью к себе;
2. Утапливают клапан вниз, для чего «клык» вводится между шайбой и кулачком;
3. Между толкателем и распредвалом устанавливают фиксатор.

Смысл сказанного ясен по фото.

Процедура замены одной шайбы

«Старую шайбу» вынимают и заменяют её новой. Предварительно измеряют толщину обоих шайб. Пользуйтесь формулой R = B + (A – S), где:

• R – толщина шайбы для замены;
• A – измеренное значение зазора;
• B – толщина «старой шайбы»;
• S – 0,35 либо 0,20 мм.

Заметьте, что надписи на шайбе нанесены с одной стороны. Пусть эта сторона смотрит вниз!

Углы поворота и последовательность доступа

На практике удобно пользоваться таблицей:

Угол поворота шкива от положения «0»Выпускной клапанВпускной клапан

40-50	1	3
220-230	5	2
400-410	8	6
580-590	4	7

Вращая вал по часовой стрелке, мы идём по строкам сверху вниз. Ближе всего к шкиву находится клапан 1.

Артикулы и регламент

При установке крышки ГБЦ рекомендуют заменять резиновую прокладку. Её артикул – 21080-1003270-1 Последние цифры могут отличаться:

• 11 – изготовитель БРТ (Балаково);
• 12 – ELRING;
• 14 – ЗАО ВРТ (Волжск).

Все приспособления для регулировки являются универсальными. Артикулов у них нет.

Устройство для надавливания можно заменить отвёрткой. Фиксатор – тоже отвёртка, только тонкая. Интервал между регулировками – 30 тысяч км. Успехов!

Типы двигателей

Первые автомобили «Лада Калина» получили силовой агрегат объемом 1,6 л и ГРМ с 8-ю клапанами. На данных моделях периодическая регулировка зазоров клапанов нужна обязательно. Позже производитель предложил машину с объемом мотора 1,4 л и 16-ю клапанами, зазоры которых регулировать практически не нужно. Следующий вариант конструкторской мысли – авто с двигателем 1,6 л и ГРМ с 8-ю клапанами, которые нужно периодически настраивать. И «хитовая» модель – «Лада Калина» с 16-ю клапанами и силовой установкой в 1,6 л. Здесь регулировка требуется очень редко: но если оборвется приводной ремень ГРМ, клапана загнутся.

8 клапанов; объем 1,6 литра

Двигатель хорошо знаком автолюбителям. Его качества и надежность не вызывают никаких сомнений. Положительные стороны двигателя:

• Его регулируют практически в каждом автосервисе;
• Нет проблем с покупкой запасных частей;
• В случае обрыва ремня, клапан не «встречается» с поршнем. Не происходит поломки;
• Отличная тяга при включенной низкой передаче.

К негативным сторонам можно отнести:

• Высокая шумность и повышенная вибрация при работе;
• Необходима постоянная регулировка клапанов;
• Машина с таким двигателем не комплектуется кондиционером.

16 клапанов; объем 1,4 литра

Положительные стороны двигателя:

• Самый низкий расход топлива;
• Бесшумность и отсутствие вибрации при работе;
• Способен быстро разогнать автомобиль;
• Не нужно регулировать клапана.

Отрицательной стороной можно назвать:

• Если внезапно порвется ремень, происходит загиб клапанов о поршни. При этом, дополнительно, кроме клапанов, придется менять всю поршневую группу;
• После 40 000 км пробега, увеличивается расход масла.

16 клапанов; объем 1,6 литра

Положительные стороны двигателя:

• Работает очень тихо;
• Отсутствует вибрация;
• Самый сильный двигатель;
• Регулировка клапанов не требуется.

К негативной стороне можно отнести:

загиб клапанов при внезапном обрыве ремня.

Регулировка зазоров в приводе клапанов грм двигателя 1,6 л

Для компенсации теплового расширения стержня клапана между кулачком распределительного вала и толкателем клапана необходим зазор. Для впускных клапанов зазор должен составлять 0,15—0,25 мм, а для выпускных клапанов — 0,30-0,40 мм. Зазор задается подбором толщины регулировочных шайб. Шайбы устанавливаются в нишу, расположенную на толкателях сверху. Чтобы удобнее было извлекать шайбы, на верхних кромках толкателей сделаны пазы.

Размер шайбы нанесен на ее нерабочей поверхности.

Совет

Работу удобнее разделить на два этапа. Сначала измерить зазоры и рассчитать толщину новых шайб, а уже затем приобрести и установить новые шайбы.

Для выполнения работы потребуются:

— набор плоских щупов;

— пинцет;

— микрометр (с пределом измерения 0—25 мм);

— приспособление для регулировки зазоров.

Проверку и регулировку зазоров выполняют только на холодном двигателе (при температуре около +20 -С).

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы.

2. Снимаем крышку головки блока цилиндров.

3. Снимаем переднюю крышку ремня привода ГРМ.

4. Медицинским шприцем или резиновой грушей удаляем остатки масла вокруг толкателей клапанов.

5. Устанавливаем приспособление для регулировки клапанов на шпильки головки блока цилиндров и закрепляем его гайками, которые крепили крышку головки блока цилиндров.

Рекомендация

Существует несколько способов регулировки зазоров. Они отличаются порядком измерения зазоров у клапанов. В любом случае зазоры проверяются только при закрытых клапанах (их толкатели не поджаты кулачками распределительного вала). Если определить положение клапанов затруднительно, следует придерживаться приведенного ниже способа.

6. Вращая коленчатый вал по часовой стрелке, выставляем поршень первого цилиндра в положение БМТ такта сжатия.

Коленчатый вал можно вращать накидным ключом на 17 мм за болт крепления его шкива или большой шлицевой отверткой за зубья маховика. Для этого следует снять нижнюю крышку картера сцепления (см. «Коробка передач — снятие и установка»).

7. Повернув вал из положения БМТ на угол 40—50° (на 3 зуба шкива распределительного вала), щупами соответствующих толщин определяем зазоры в приводе 1 и 3 клапанов (при счете по порядку от шкива распределительного вала).

Щуп номинальной толщины должен слегка защемляться в зазоре между кулачком распределительного вала и регулировочной шайбой толкателя.

8. Если зазор не соответствует норме, поворачиваем толкатель пазом к себе. Приспособлением утапливаем клапан, удерживая толкатель от вращения отверткой вставленной в паз. Фиксатором приспособления стопорим толкатель в нижнем положении.

9. Пинцетом извлекаем регулировочную шайбу.

Угол поворота коленчатого вала из положения ВМТ такта сжатия первого цилиндра, град.	Кулачок
выпускной	впускной
40-50	1	3
220-30	5	2
400-410	8	6
580-590	4	7

10. По маркировке на шайбе определяем ее толщину. Если надпись стерлась, микрометром измеряем толщину шайбы..

11. Рассчитываем зазор новой регулировочной шайбы по формуле:

а) для впускных клапанов

Z — Y + X — 0,2 мм;

б) для выпускных клапанов

Z — Y + X — 0,3 мм;

где Z — расчетная толщина новой регулировочной шайбы, Y — толщина снятой шайбы; X — зазор, определенный по щупу.

12. Подбираем новую шайбу, у которой толщина близка к расчетной {+ 0,05 мм).

13. Устанавливаем новую шайбу в толкатель (маркировкой вниз).

14. Поджимаем толкатель приспособлением и удаляем фиксатор.

15. Соблюдая последовательность, указанную в табл. 16.2, проверяем и регулируем зазоры в приводе других клапанов.

16. Сняв приспособление для регулировки клапанов, устанавливаем снятые детали в последовательности, обратной разборке.

СТУКИ ДВИГАТЕЛЯ ПЕРЕДНЕПРИВОДНЫХ АВТОМОБИЛЕЙ ВАЗ

У переднеприводных автомобилей ВАЗ двигатели могут иметь различные цифровые индексы, так как устанавливаются моторы на разные модели автомобилей. Но в основном все силовые агрегаты имеют одну и ту же принципиальную схему, а отличаться могут:

• 8-клапанной или 16-клапанной головкой блока цилиндров;
• Диаметром поршней;
• Карбюраторной или инжекторной топливной системой;
• Незначительными конструктивными особенностями (разными датчиками, конфигурацией коллекторов и проч.).

В частности, на автомобиле ВАЗ 2114 установлен 8 клапанный 4-х цилиндровый двигатель объемом 1,5 литра модели ВАЗ 2111, с системой подачи топлива – типа «инжектор» (распределенный впрыск). Точно таким же двигателем внутреннего сгорания (ДВС) комплектуется ВАЗ 2115 и ВАЗ 2113.

В ДВС могут возникать разные стуки, и не обязательно это стучат клапана. Стуки могут происходить:

• В поршневой группе,
• В кривошипно-шатунном механизме;
• В системе газораспределения;
• В навесном оборудовании (в водяном насосе, генераторе и т. д.).

Почему стучит двигатель, что может быть причиной стука:

• недостаточное количество масла в картере масляной системы;
• износ деталей вследствие длительной эксплуатации;
• заводские дефекты;
• перегрев двигателя;
• эксплуатация мотора на постоянных максимальных нагрузках.

Стук в двигателе ВАЗ 2114 имеет разный характер, определить причину порой непросто даже мастерам, имеющим некоторый опыт в ремонте. Но есть характерные звуки, которые определяются довольно легко:

• резкий «сухой» металлический звук, хорошо слышный при резком нажатии на педаль газа. Так стучат шатунные шейки (вкладыши) коленчатого вала. Это серьезный стук, как минимум, здесь требуется шлифовка коленчатого вала;
• звук среднего тона, при увеличении оборотов создается впечатление, что внутри ДВС что-то перекатывается. Обычно так стучать поршни;
• одиночный щелкающий звук. С увеличение числа оборотов он как бы сливается, и похож на звук работающей швейной машинки. Так обычно стучат детали газораспределительного механизма (распределительный вал, толкатель).

Как стучат клапана, как его определить? Стук клапанов обычно довольно резкий, щелкающий, высокого тона. Стучать может он не один, а сразу несколько. Чтобы понять причину возникновения различных шумов в газораспределительном механизме (ГРМ), необходимо хотя бы немного иметь представление об его устройстве. ГРМ ВАЗ 2114 состоит из следующих элементов:

1. распределительный вал.
2. распределительная шестерня.
3. Ремень ГРМ.
4. Толкатели.
5. Регулировочные шайбы.
6. Впускные и выпускные клапаны.

Принципиально схема работает следующим образом:

1. От вращающегося коленчатого вала через ремень ГРМ движение передается на шестерню распределительного вала;
2. Шестерня жестко закреплена на распределительном валу (фиксируется шпонкой и крепится болтом) поэтому вал также приводится в движение;
3. Кулачки распределительного вала нажимают на регулировочную шайбу, находящуюся в наружной части днища толкателя.
4. Толкатель нажимает клапан, клапан при движении коленчатого вала открывается и закрывается, происходит заполнение рабочей смесью в цилиндрах ДВС, совершается рабочий цикл.

Причиной стука может быть любое звено в газораспределительном механизме. Но есть наиболее часто встречающиеся причины:

• Большой зазор между кулачком распределительного вала и толкателем;
• Износ опор распределительного вала;
• Износ посадочного места в головке блока цилиндров (ГБЦ) под распределительный вал;
• Сработанная неровная поверхность регулировочной шайбы;
• Разбивание посадочного места под толкатель в ГБЦ.

Регулировка клапанов на 8 клапанном двигателе ВАЗ 2114

На автомобиле ВАЗ 2114 используется 4-цилиндровая рядная силовая установка, система питания — инжектор. Расположение газораспределительного механизма – верхнее, то есть в головке блока размещены не только клапаны механизма, но и распределительный вал. На ВАЗ 2114 используется регулируемый газораспределительный механизм, то есть тепловой зазор не самостоятельно регулируется, как это делается в ГРМ с гидрокомпенсаторами, а является строго фиксированной величиной, которую периодически требуется проверять и регулировать.

На данном авто, поскольку ГРМ — регулируемое, тепловой зазор фиксированный, на впускном клапане он должен составлять 0,2 мм, а на выпускном – 0,35 мм. Допускается также и небольшая погрешность — в 0,05 мм.

Точное значение на двигателе ВАЗ 2114 обеспечивается использованием регулировочных шайб определенной толщины. Эти шайбы помещаются между кулачком распределительного вала и толкателем клапана.

Измерение зазора клапанов

В процессе работы двигателя происходит износ из-за трения, в результате которого тепловой зазор меняется, поэтому требуется периодическая проверка и регулировка. Если этого не проводить, то изменение его значения приведет к нарушению работы ГРМ и фаз газораспределения. ВАЗ 2114 в таком случае теряет мощность, повышается расход бензина, ухудшается запуск мотора на «холодную» или «горячую».

Выставляем зазор на ВАЗ 2114

В нашем случае, на автомобиле ВАЗ 2114 данная процедура производится вторым способом, с применением регулировочных шайб и специального инструмента.

Во-первых, нужно понимать, что корректная регулировка на ВАЗ 2114 может быть выполнена только при температуре окружающего воздуха в 20 градусов по Цельсию, когда металл находится в состоянии покоя, и не подвержен температурном расширении как на прогретом двигателе. Во-вторых, для каждого конкретного автомобиля существует таблица размерности зазоров при поднятых кулачках распределительные валов.

Для четырнадцатой модели используются следующие размерности:

• Для впускных клапанов — 0,2 мм с погрешностью показаний в 0,05 мм;
• Для выпускных клапанов — 0,35 мм с погрешностью показаний в 0,05 мм.

Перед регулировкой охладите пространство под капотом, можно использовать обыкновенный вентилятор. После этого демонтируйте клапанную крышку, патрубки, хомуты крепления, боковой защитный кожух ремня газораспределительного механизма. Открутив гайку крепления тросика педали акселератора, аккуратно отсоедините его. Для удобства выполнения работ, снимите кожух воздушного фильтра в сборе. Перед демонтажем обязательно поставьте под колеса противооткатные башмаки и включите нейтральную передачу. Ручной стояночный тормоз также должен быть включенным.

Значение регулировки клапанов

Если говорить о двигателе внутреннего сгорания, можно вкратце описать такты его работы. Это впуск, затем сжатие, после этого происходит сгорание топлива, и 4 такт заключается в выпуске отработанных газов. На стандартном моторе Калины 2 и других автомобилях ВАЗ для каждого цилиндра используется по 4 клапана. Два отвечают за выпуск и два за впуск. Принцип их работы прост: при вращении распредвала одновременно открываются оба впускных, а через определенное время два выпускных.

Устройство клапанного механизма

Такт впуска подразумевает движение поршня вниз. Вместе с тем открываются клапаны впуска, подавая в цилиндр дозу смеси воздуха и бензина. На следующем этапе поршень начинает подниматься вверх, а впускные клапаны закрываются. Таким образом, идет такт сжатия. Дойдя до верхней точки цилиндра, поршень резко отбрасывается назад воспламенением смеси свечой зажигания. После того как поршень достигает крайней нижней мертвой точки, открываются клапаны выпуска. Когда он начинает подъем вверх, вместе с тем выталкиваются отработанные газы.

Соответственно, без клапанов фактически невозможна работа двигателя внутреннего сгорания. Их функция напрямую зависит от правильного вращения распредвала. А если быть точным, отросткам на нём, называемыми толкателями.

Что касается клапанов, то важнейший параметр их работы – это тепловой зазор и правильность его регулировки. Ведь для стабильного функционирования работы механизма газораспределения важна любая мелочь.

Назначение теплового зазора

Когда этот промежуток правильно отрегулирован, толкатель и кулачок распредвала прижимаются друг к другу максимально сильно, чтобы обеспечить идеальный контакт между поверхностями. При этом необходимо учитывать, что все детали ДВС преимущественно изготавливаются из разных сплавов и металлов (алюминий, медь, чугунные соединения). Толкатели, распредвал и непосредственно клапанная группа тоже металлические. Как известно, любой металл при сильном нагреве имеет свойство увеличиваться в размере. В результате зазор, который существует на холодном силовом агрегате, существенно отличается от аналогичного на прогретом. Проще говоря, клапаны оказываются либо слишком зажаты, либо не обеспечивается плотный контакт поверхностей.

Регулировка зазоров представляет собой установку специальных промежутков между клапаном и поршнем с учётом расширения металлов при нагреве. Значения эти настолько малы, что для их измерения используются микроны. При этом для выпуска и впуска применяются разные значения.

У каждого автопроизводителя, и у АвтоВАЗа в том числе, есть регламент, по которому выставляются нужные показатели. Это и называется в народе регулировкой клапанов. Производитель четко регламентирует и периодичность проведения подобной процедуры: не реже чем раз в 50 000 км пробега. Обычно для этих целей используются специальные регулировочные шайбы, которые меняются в верхней части толкателей.

Увеличенный или недостаточный тепловой зазор сказывается на работе газораспределительного механизма крайне негативно. В целом нарушается работа всего двигателя.

Отличия нагрузки на клапаны выпуска и впуска

Практически все элементы двигателя внутреннего сгорания подвергаются серьезным тепловым нагрузкам, клапанная группа не стала исключением. Диаметр их штока не превышает 5 мм. А при сгорании топлива выделяется тепловая энергия, и температура при этом на кратком отрезке времени может достигать 2 000 градусов. На выпускных деталях устанавливается больший зазор из-за более сильного нагрева от выхода отработанных раскаленных газов. Значит, и расширяется металл от таких температур больше, чем на впуске.

Последствия несвоевременной регулировки

Если не отладить тепловые промежутки, могут возникнуть две основные проблемы. Первая подразумевает чрезмерное зажатие. Вторая, наоборот, состоит в слишком больших значениях зазора.

Регулировка зазоров клапанов

Любой двигатель, установленный на «Лада Калину» обязательно должен регулироваться. Отличие регулировки заключается в порядке измерения величины теплового зазора. Все замеры проводятся, только когда клапана полностью закрыты. При регулировке вращение коленчатого вала двигателя происходит в сторону поворота часовой стрелки. Чтобы отрегулировать клапана «Лады Калины» используются специальные шайбы, расположенные в нишах толкателей. Чтобы получить необходимый зазор, подбираются шайбы, требуемой толщины.

Инструмент необходимый для регулировки клапанов

Для регулировки нужно иметь следующий инструмент:

• Головки для откручивания болтов;
• Вороток;
• Трещотку;
• Шприц, чтобы удалить масло;
• Отвертки;
• Специальное приспособление, которым утапливаются клапаны;

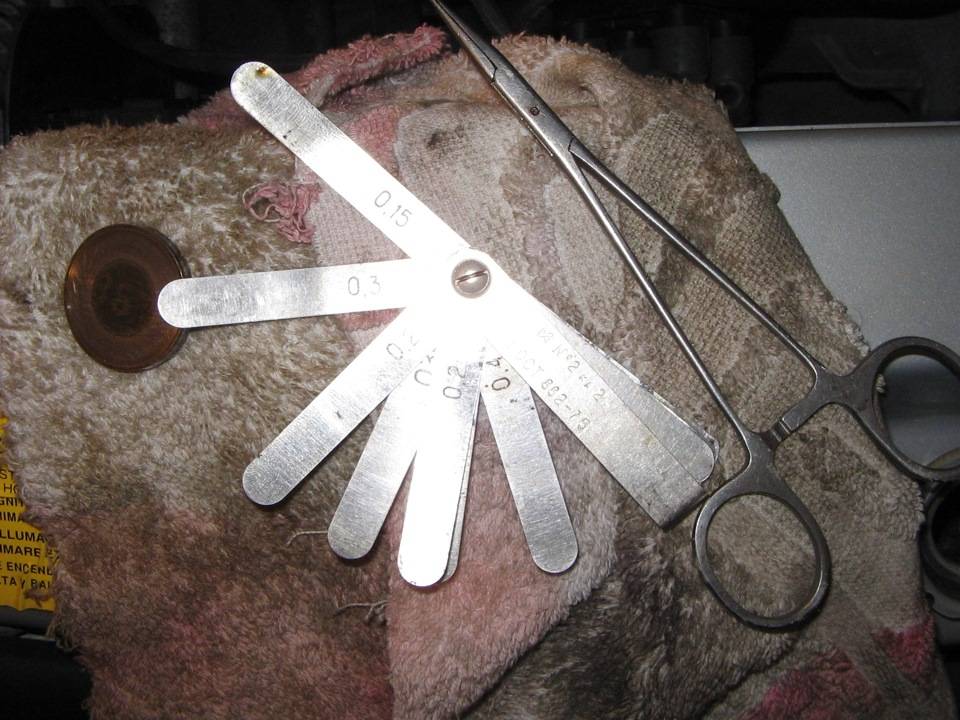

• Щупы;
• Пинцет;
• Длинногубцы;
• Шайбы регулировочные.

Регулировка клапанов «Лада Калина», 8 клапанная

Вся технологическая схема регулировки приведена на картинках ниже. Работы выполняются на холодном агрегате. Сначала снимается клапанная крышка. Для этого необходимо открутить и удалить болты крепления.

Затем снимается крышка, закрывающая ремень ГРМ. Выворачиваются свечи. Двигатель в этом случае будет легче проворачиваться. Головку нужно освободить от масла. Работу облегчит шприц. Распределительный вал должен иметь кулачки без выработки. В случае повреждения его необходимо заменить. К шпилькам, крепления клапанной крышки прикручивается приспособление, при помощи которого утапливают клапаны. Ключом проворачивается коленчатый вал, пока не совпадут метки шкива с крышкой ремня. Когда метки совпали, вал необходимо повернуть на три дополнительных зуба. Поршень найдет верхнюю мертвую точку.

Проверяются зазоры, сначала первого кулачка, затем третьего. Размер щупа должен варьироваться в интервале 0,2 – 0,35 мм. В случае свободного прохождения щупа, требуется замена шайбы. Подцепить ее из толкателей и легко удалить нужно через специальный паз, сделанный в верхней кромке. Чтобы обнаружить паз нужно просто повернуть толкатель. Пользуясь приспособлением нужно утопить клапан. Чтобы не произошло вращения толкателя, его придерживают плоской отверткой, которую нужно вставить глубоко в паз.

Фиксируется нижнее расположение толкателя. Пинцетом вытаскивается шайба. Устанавливается новая, имеющая необходимый размер. Она должна быть повернута своей маркировкой в сторону толкателя. Каждая шайба маркирована своим размером. Затем удаляется фиксатор. Замер зазоров повторяют вновь.

В случае нормальной регулировки, вхождение щупа в зазор происходит с легким усилием. Вновь вращают коленчатый вал, до следующего совпадения метки. Вращение должно проводиться под 90 градусов. После каждого поворота коленчатого вала, делается регулировка всех оставшихся зазоров, придерживаясь конкретной последовательности. Когда настройка закончена, нужно залить масло, заменить прокладку под клапанной крышкой, установить крышку клапанов и ремня.

В принципе, операция связанная с настройкой клапанов, «Лада Калины» достаточно простая операция. Если следовать вышеописанной последовательности, то такую работу сможет выполнить даже начинающий автолюбитель, своими руками. Если работа была сделано правильно и был соблюден точный порядок регулирования, то газораспределительный механизм «Лада Калины» будет отлично работать. Правильная регулировка позволяет проехать более 50 000 км без дополнительных работ.

Поговорим про регулировку клапанов «Лада Калина»

Большинство владельцев современной «Лады Калины», стремятся самостоятельно обслуживать свой автомобиль. И если не каждый владелец решается установить воздушный фильтр нулевого сопротивления , то регулировка клапанов «Калины» — одна из обязательных операций. Чтобы двигатель хорошо работал, требуется регулировка клапанов, после которой зазоры становятся в пределах установленной нормы. Когда регулировка выполнена грамотно, газораспределительная система функционирует без высокого износа. Свою работу великолепно выполняют: распределительный вал, толкатели, клапаны. Работа двигателя становится менее шумной, уменьшается расход топлива. Камера сгорания остается чистой, нагара практически нет. Двигатель очень легко заводится.

После каждых 20 000 километров пробега, необходима регулировка клапанов. Иногда периодичность межремонтного периода можно увеличить до пробега в 25 000 километров. Когда такая работа откладывается, а пробег увеличивается, начинаются серьезные проблемы с двигателем. Дело в том, что качество работы мотора находится в прямой зависимости от образовавшегося зазора клапанов. Когда происходит нарушение заводских настроек, цилиндры не получают достаточно топлива, происходит преждевременный выброс горючих газов. По сути дела нарушается работа всего цикла. В результате уменьшается КПД двигателя. Если тепловой зазор будет сильно уменьшен, возможен прогар клапанов. Это влечет за собой очень серьезный ремонт головки блока цилиндров. Стоимость переборки двигателя достаточно высока.
