Регулировка клапанов — на данный момент это неотъемлемая часть всех двигателей на которых отсутствуют гидро-компенсаторы.

А что такое гидро-компенсаторы? Если сказать вкратце, то благодаря ним клапана открываются и закрываются с максимально ровным зазором, в связи с чем клапана уже не нуждаются в периодической регулировки, а так же создается ровный их ход благодаря которому двигатель работает тише и мягче. Но сегодня речь пойдёт не о гидро-компенсаторах а регулировки клапанов на автомобилях «Классического» семейства.

Примечание!

Для регулировки вам понадобятся следующие инструменты: Во-первых запаситесь основным набором гаечных ключей, а так же понадобятся отвёртки, плоский щуп для регулировки клапанов толщиной «0,15 мм» и в завершение нужно будет запастись специальным ключом для проворачивания коленчатого вала! (Если специального ключа нет, то в таком случае вместо него можно будет воспользоваться головкой «на 36»)

Когда нужно регулировать клапана?

Клапана требуют регулировки при:

1. Появлении стука в области где расположены клапана, соответственно стук можно будет услышать лишь при работе двигателя автомобиля.
2. А так их обязательно необходимо регулировать после проведения работ, в ходе которых с автомобиля снимался распредвал.

Примечание!

Для заметки учтите одну важную деталь, при эксплуатации автомобиля у клапанов со временем появляются зазоры, которые не приводят к аварийным поломкам двигателя а лишь нарушают его работу в следствии которой детали клапанного механизма будут быстрее изнашиваться!

Как отрегулировать клапана на ВАЗ 2101-2107?

• Для начала снимите крышку головки блока. (О том как снять крышку головки блока, читайте в статье, «Установка фаз газораспределения по меткам», в рубрике «снятие», с пункта 1-10)
• После чего установите поршень четвертого цилиндра, в положение ВМТ. (О том как установить поршень четвертого цилиндра в положение ВМТ, читайте в статье «Установка поршня четвертого цилиндра в положение ВМТ»)
• Затем отрегулируйте «восьмой и шестой» клапан, но прежде чем начать их регулировать, проверьте нуждаются ли они в регулировке, для этого:

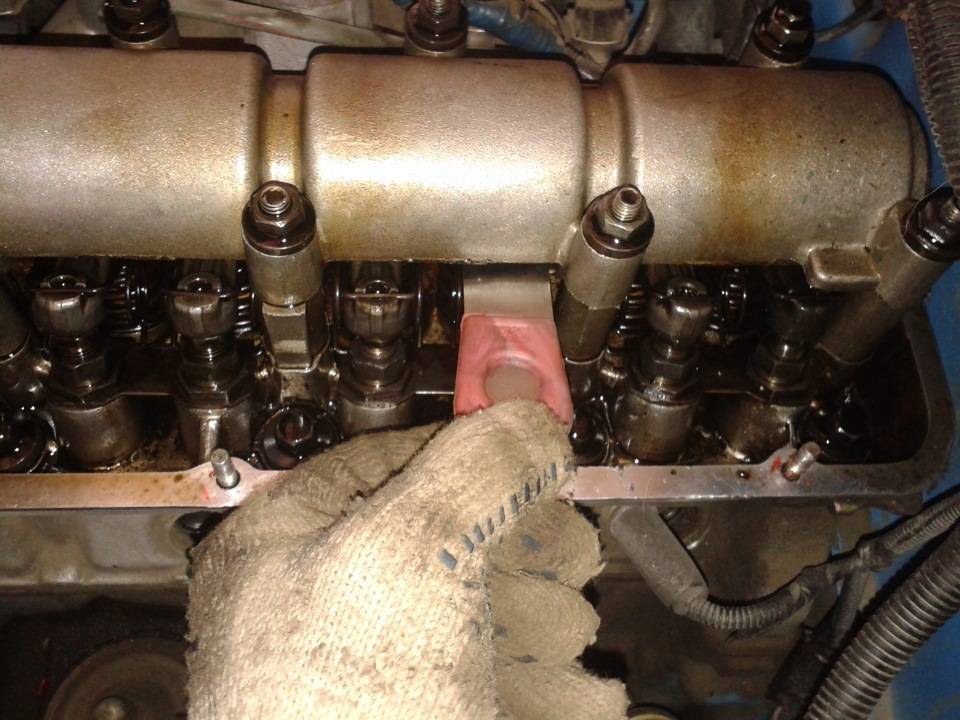

1. Вставьте в зазор клапана щуп и посмотрите как он будет там перемещается.

Примечание!

Когда вы вставите щуп в зазор, он должен будет перемещаться там с небольшим трудом, если же он спокойно входит в зазор и выходит из него, то в таком случае клапан нуждается в регулировке!

Если клапана нуждаются в регулировке, то:

1. Вставьте в «шестой или же в восьмой» клапан щуп и после чего ключом, который указан под буквой «Б» ослабьте контр гайку.
2. А в то же время другим ключом выставите нужный для вас зазор в клапане, отвернув для этого или же затянув регулировочный болт который помечен буквой «А».
3. И под завершение операции затяните болт, который указан под буквой «Б».

Далее чуть ниже читайте рубрику «Последовательность регулировки клапанов», и отрегулируйте все оставшиеся клапана на вашем автомобиле.

В какой последовательности нужно регулировать клапана?

Примечание!

Прежде чем вы приступите к изучению запомните одну вещь которая будет указана в инструкции а именно в ней будет сказано, что коленчатый вал нужно будет провернуть на «180°» что означает на пол его оборота! (Обороты коленвала легко понять, следя за меткой на рапредвале)

1. Начинать регулировку клапанов следует:

Сперва с «шестого и восьмого» клапана.

Затем вам нужно будет провернуть коленчатый вал по часовой стрелки, строго на 180° и после чего приступить к регулировке «четвертого и седьмого» клапана.

Далее опять проверните коленчатый вал на 180° по часовой стрелки, и отрегулируйте уже на этот раз «первый и третий» клапан.

И под завершение работы снова проверните коленчатый вал на 180° по часовой стрелки, и после чего отрегулируйте «второй и пятый» клапан.

Важно!

• Не нарушайте очередность регулировки клапанов!
• Клапана нужно регулировать только на холодном двигателе!

• Для новичков!
• Вопрос: Как выглядит щуп регулировки зазоров?
• Примечание: На фото изображено две разновидности щупов!

Дополнительный видео-ролик:

Специально для вас мы подготовили интересный видео-ролик просмотрев который большинство вопросов по регулировки клапанов у вас скорее всего отпадёт, но а если всё таки вопросы останутся, то в таком случае задавайте их в х и мы вам на них ответим.

Принцип работы клапанов ГРМ ДВС

Обычный рядовой водитель, в случае, когда необходимо отрегулировать клапана, не делает это своими руками, а едет в автосервис. Потому что для этого нужны определенные навыки и время. Чтобы самому научить регулировать зазоры клапанов, надо знать принцип их работы.

В двигателе внутреннего сгорания есть два вала: коленчатый вал (коленвал) и распределительный вал (распредвал). Они соединяются между собой через шкивы и ремень, через звездочки и цепь. Самый распространенный вариант — это двигатель с ременным приводом ГРМ. Соотношение передачи коленвала к распредвалу — 2:1 (два к одному).

Кулачки имеют специальную неправильную плавную форму, которая закрывает и открывает клапана так, чтобы они соответствовали положению коленчатого вала и распредвала, такту и мотора и газораспределительным фазам.

Когда ДВС работает, он соответственно, греется, нагреваются его детали, которые расширяются от большой температуры. Из-за этого незначительно изменяется расстояние между распределительным валом и толкателем клапана.

Вопрос: почему по-разному работает двигатель на холодную и на горячую? Ответ: потому что при нагреве двигателя до рабочей, толкатель клапана плотно прижимается к клапану и распредвалу. Это обеспечивает эффективную работу ДВС.

А, в случае, если торец клапана останавливается выше толкателя, тогда появляется зазор между седлом и тарелкой, а это ведет к снижению компрессии в цилиндре.

А, в случае, если торец закрытого клапана расположен ниже толкателя, то во время определенной фазы газораспределения, клапан откроется не на все расстояние, на которое должен. А это ведет к потере мощности из-за медленного удаления выхлопных газов.

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

• подождать пока двигатель остынет, если он работал;
• поставить машину на ровное место;

Порядок регулировки клапанов:

1. 1. Снять крышку воздушного фильтра и сам фильтр.
   2. Отсоединить трубки крепления фильтра и демонтировать крепление.
   3. Снимаем тросик управления воздушной заслонки (подсос).
   4. Снять тягу дроссельной заслонки.
   5. Выкручиваем гайки крепления клапанной крышки и снимаем ее.
   6. Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
   7. Снимаем крышку трамблера (распределителя).
   8. Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.Метку выставляют специальным ключом для болта шкива коленвала ДВС. Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.
   9. Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.
   10. После совпадения меток приступаем к настройке зазоров клапанов.

   Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

2. Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
3. Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко или с большим усилием, то надо регулировать.
4. На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
5. Далее, проделываем то же самое с 6-м клапаном.
6. Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
7. После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

В этом видео показана регулировка клапанов на ВАЗ 2106.

Видео про регулировку теплового зазора для машин ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Для тех, кто хочет послушать как стучат клапана на «классике» Ваз.

Подготавительные мероприятия

Для того, чтобы регулировать клапана на ВАЗ 2106 много инструмента не нужно, список приведен ниже.

1. Широкий щуп для замера зазора 0,15 мм (узкий не подойдет, есть специальные вазовские);
2. Ключ специальный для проворачивания колен вала двигателя (можно обойтись без него);
3. Торцовый ключ на 10 для снятие крышки клапанов;
4. Широкая плоская отвёртка;
5. Рожковые ключи на 13 и 17;
6. Стандартный набор инструментов.

Вид щупа для регулировки вазовских клапанов.

Как отрегулировать клапана на ВАЗ 2110

Не стоит заранее приобретать регулировочные шайбы. Они относительно дорогие. Изначально, предстоит установить величину зазоров и только потом купить необходимое количество шайб с точными размерами. Работы лучше проводить в гараже с хорошим освещением. Крыша и стены, защитят от нежелательных ветра и дождя, которые могут занести грязь в открытый распредвал.

Разборка

Если всё готово, то приступаем к первой части ремонта — демонтажу деталей:

• отключаем клемму от аккумулятора;
• снимаем корпус воздушного фильтра (на карбюраторном моторе);
• отсоединяем от клапанной крышки шланги картерных газов и кронштейн тросика газа;
• откручиваем болты кожуха привода ГРМ. Снимаем крышку и получаем доступ к шкиву;
• выкручиваем свечи зажигания (так будет легче вращать КШМ для нахождения ВМТ и НМТ);
• откручиваем гайки клапанной крышки и снимаем её.

Перед непосредственной настройкой, следует вспомнить механизм действия ГРМ. А именно, порядок работы клапанов (в нашем случае ВАЗ 2110 с инжектором 8 клапанов).

Угол поворота распредвала, град	№ кулачка (отсчет от шкива распредвала)
Выпускной (зазор 0,35.мм)	Впускной (зазор 0,20.мм)
0 плюс 2-3 зуба	1	3
90 плюс 2-3 зуба	5	2
180 плюс 2-3 зуба	8	6
270 плюс 2-3 зуба	4	7

Угол поворота коленчатого вала, градусы	N цилиндра, в котором происходит такт сжатия (конец)	N регулируемых клапанов (кулачков)
4	8 и 6
180	2	4 и 7
360	1	1 и 3
540	3	5 и 2

Порядок регулировки клапанов на ВАЗ 2110 с 8-и клапанным мотором, предстоит выполнять в такой же последовательности, как и в таблице. Что касается установки клапанов на ВАЗ 2110 с 16-и клапанными моторами, то схема выглядит совсем иначе.

клапан	1 кл (вы)	2 кл (вп)	Зкл (вп)	4 кл (вы)	5 кл (вы)	6 кл (вп)	7 кл (вп)	8 кл (вы)
Должно ±0,05	0,30 (0,35)	0,20	0,20	0,30 (0,35)	0,30 (0,35)	0,20	0,20	0,30 (0,35)
наибольший зазор	0,25	0,35	0,40	0,35	0,40	0,30	0,30	0,40
шайба	4,30	3,82	3,52	4,22	4,50	4,27	3,87	4,25
Какая нужна шайба	4,25 (4,20)	3,97	3,72	4,27 (4,22)	4,6 (4,55)	4,37	3,97	4,35 (4,3)

Регулировка

После снятия клапанной крышки, необходимо удалить остатки моторного масла возле толкателей. Сделать это возможно медицинским шприцем или резиновой грушей. Если есть рейка фиксатора, следует установить её на две крайние шпильки, предназначенные для крепления крышки ГБЦ.

Затем, приступаем ко второй части ремонта и делаем следующее:

1. Выставляем верхнюю мёртвую точку, совмещая метки шкива распредвала и внутреннего кожуха привода ГРМ. Сделать это возможно двумя способами. Вывесив и вращая одно переднее колесо. Накидным ключом (головкой) вращать распредвал за крепёжный болт шкива, но эта операция опасна поломкой крепежного болта;
2. После нахождения верхней мёртвой точки, немного поворачиваем распредвал, чтобы шкив сместился на 40-50° от ВМТ (это 2,5-3 зуба). Ставим свою метку, от которой потом будем вращать распредвал ещё несколько раз, делая дополнительные пометки;
3. измеряем тепловой зазор первого клапана (выпускного), подсунув один из щупов (0,35/0,4/0,45 мм) между кулачком распредвала и толкателем. Номинальный зазор 0,35 мм;
4. если первый щуп проходит свободно, то берём больший размер (0,4 мм). Шаг равен 0,05 мм;
5. если щуп 0,4 или 0,45 не проходит, значит необходимо заменить регулировочную шайбу;
6. разворачиваем толкатель пазом к себе, нажимаем на него рычагом рейки фиксатора и пинцетом достаём отработавшую шайбу. Её внутренняя сторона содержит цифры с первоначальным размером;
7. для вычисления требуемой величины, необходимо воспользоваться формулой Н = В + (А — С). Где:
   • Н — толщина новой шайбы, мм;
   • В — толщина отработанной шайбы, мм;
   • А — вымеренный зазор, мм;
   • С — номинальный зазор, мм.
8. полученный результат Н, записываем в блокнот. Шайбу именно такого размера предстоит купить на ремонтный клапан, округлив величину;
9. согласно таблице, переходим к третьему клапану (впускному), его номинальный зазор 0,2 мм;
10. измеряем зазор, вставляя щупы по очерёдности: 0,2/0,25/0,30 мм;
11. записываем размер щупа, который не входит в тепловой зазор;
12. вынимаем шайбу, и высчитываем ремонтный размер по указанной выше формуле;
13. далее, согласно таблице, несколько раз поворачиваем КШМ на указанные градусы и проделываем операцию со всеми клапанами;
14. Идём в магазин и покупаем необходимое количество регулировочных шайб требуемой толщины, согласно вычислениям;
15. Устанавливаем шайбы в толкатели, согласно записи блокнота;
16. все зазоры клапанов на ВАЗ 2110 должны восстановить номинальные размеры 0,2 и 0,35, благодаря использованию регулировочных шайб;
17. проверяем новые тепловые зазоры;
18. после замены шайб, необходимо поставить демонтированные детали на место;
19. запускаем двигатель и наблюдаем за его работой.

Подготовка к работе и разборка

Пред тем, как приступить к работе вы должны понимать, что данная процедура требует определенных знаний и может занять некоторое время. Работу необходимо проводить, следуя определенному алгоритму и разделить её на несколько основных этапов:

1. Первоначально автомобиль должен находится в максимально ровном положении. Доступ к моторному отсеку при этом должен быть свободным.
2. Также позаботьтесь о том, чтобы рабочая зона была хорошо освещена. Если работа будет производиться в гараже, то советуется воспользоваться дополнительной переносной лампой, благодаря которой вы сможете увидеть даже самые труднодоступные места.
3. Силовой агрегат должен быть холодным для обеспечения норм безопасности.

• позаботьтесь о наличии специальных инструментов, а именно ключей на «10», «13», «14», «17»; • также необходим щуп на 0,15 мм; • специальный ключ для проворота коленвала; • набор отверток; • новую прокладку под крышку клапана.

В процессе разборки необходимо:

1. Снять воздушный фильтр.
2. Далее отсоединить все возможные патрубки непосредственно от крышки фильтра.
3. Также демонтируйте крышки ГБЦ, трос подсоса и тяги акселератора.

Для того, чтобы процесс разборки был более удобным:

1. Демонтируйте крышку трамблера.
2. Также проверните коленвал до совпадения меток на шкиве и крышке сальника. Такое положение коленвала будет свидетельствовать о том, что поршень четвертого цилиндра будет находиться в точке сжатия.

Непосредственно процесс

Сначала снимаем крышку клапанов. Для этого предварительно демонтируем корпус воздушного фильтра, патрубок сапуна и тросик привода дросселя.

Для того чтобы измерить зазор между клапанами цилиндров, необходимо периодически прокручивать коленвал. И чтобы он легко прокручивался, рекомендуется выкрутить все свечи зажигания.

Далее следует снять защитную пластиковую крышку ремня привода ГРМ. Затем прокручиваем коленчатый вал по направлению часовой стрелки до момента, когда совпадут установочные метки на шестерне распредвала с меткой на металлической крышке. Проворачивать коленвал рекомендуется за гайку крепления шкива генератора, используя при этом ключ на семнадцать.

После момента совпадения меток необходимо провернуть вал еще на три зубца приводного ремня механизма газораспределения.

После проведения подготовительных работ можно измерять зазор клапана выпускного на первом цилиндре и впускного на третьем. Оптимальный зазор впускных клапанов должен составлять две десятых миллиметра с максимальной допустимой погрешностью в пять сотых миллиметра. А у выпускных он равен 0,35 мм. Когда фактические зазоры не соответствуют норме, то, используя приспособление, нужно вытащить шайбу, предварительно опустив поршень в нижнюю мертвую точку.

Далее определяется толщина необходимой шайбы для установки. От вымеренного значения нужно отнять величину рекомендуемого зазора, а к результату прибавить размер шайбы. Все шайбы имеют лазерную маркировку со значением ее толщины. В том случае, если по какой-то причине маркировка плохо просматривается, следует воспользоваться микрометром.

То, какой зазор клапанов должен быть установлен при регулировке, указывается в сервисной книге автомобиля.

В дальнейшем при каждом обороте коленчатого вала на сто восемьдесят градусов измеряется значение зазоров: пятого и второго выпускного и впускного клапанов, восьмого и шестого выпускного и впускного, четвертого и седьмого соответственно. После установки шайб необходимого размера размер зазора проверяется повторно.

Как отрегулировать клапана на ВАЗ 2101-2107?

1) Для начала снимите крышку головки блока. (О том как снять крышку головки блока, читайте в статье, «Установка фаз газораспределения по меткам», в рубрике «снятие», с пункта 1-10)

2) После чего установите поршень четвертого цилиндра, в положение ВМТ. (О том как установить поршень четвертого цилиндра в положение ВМТ, читайте в статье «Установка поршня четвертого цилиндра в положение ВМТ»)

3) Затем отрегулируйте «восьмой и шестой» клапан, но прежде чем начать их регулировать, проверьте нуждаются ли они в регулировке, для этого:

1. Вставьте в зазор клапана щуп и посмотрите как он будет там перемещается.

Примечание! Когда вы вставите щуп в зазор, он должен будет перемещаться там с небольшим трудом, если же он спокойно входит в зазор и выходит из него, то в таком случае клапан нуждается в регулировке!

4) Если клапана нуждаются в регулировке, то:

1. Вставьте в «шестой или же в восьмой» клапан щуп и после чего ключом, который указан под буквой «Б» ослабьте контр гайку.

2. А в то же время другим ключом выставите нужный для вас зазор в клапане, отвернув для этого или же затянув регулировочный болт который помечен буквой «А».

3. И под завершение операции затяните болт, который указан под буквой «Б».

5) Далее чуть ниже читайте рубрику «Последовательность регулировки клапанов», и отрегулируйте все оставшиеся клапана на вашем автомобиле.

Как настроить зазор правильно?

Регулировка клапанов ВАЗ-2106 своими руками требует строгого соблюдения последовательности действий и тщательной предварительной подготовки.

Инструменты

Первостепенно позаботьтесь о наличии необходимого инструментария:

• торцевые рожковые ключи;
• оснащённые плоским лезвием отвёртки;
• регулировочный щуп или микрометр;
• ключ поворота коленвала.

С последовательностью и инструкцией регулировки дополнительно можно ознакомиться на чехле щупа. Поскольку рассматриваемый инструмент отличается стандартными параметрами, а его толщина 0,15 мм, по ширине он не перекрывает весь зазор, и его использование для точной настройки не является целесообразным. Более того, точность регулировки данным инструментом снижается ещё больше, поскольку со временем ширина зазора деформируется из-за износа сёдел ГБЦ, клапанов и прочих деталей.

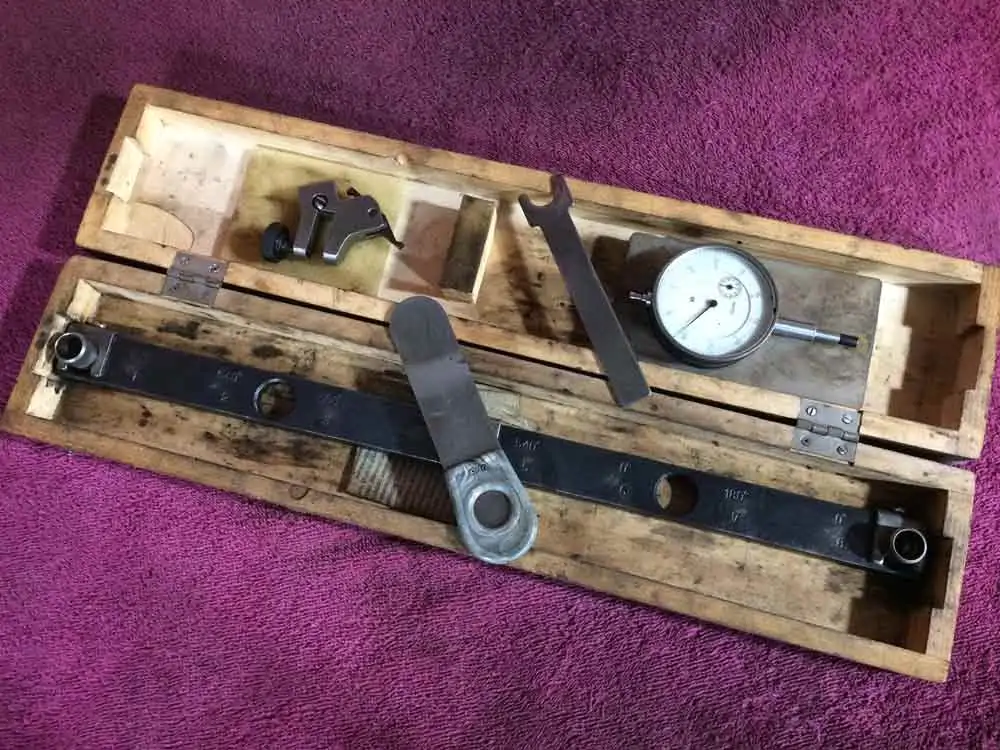

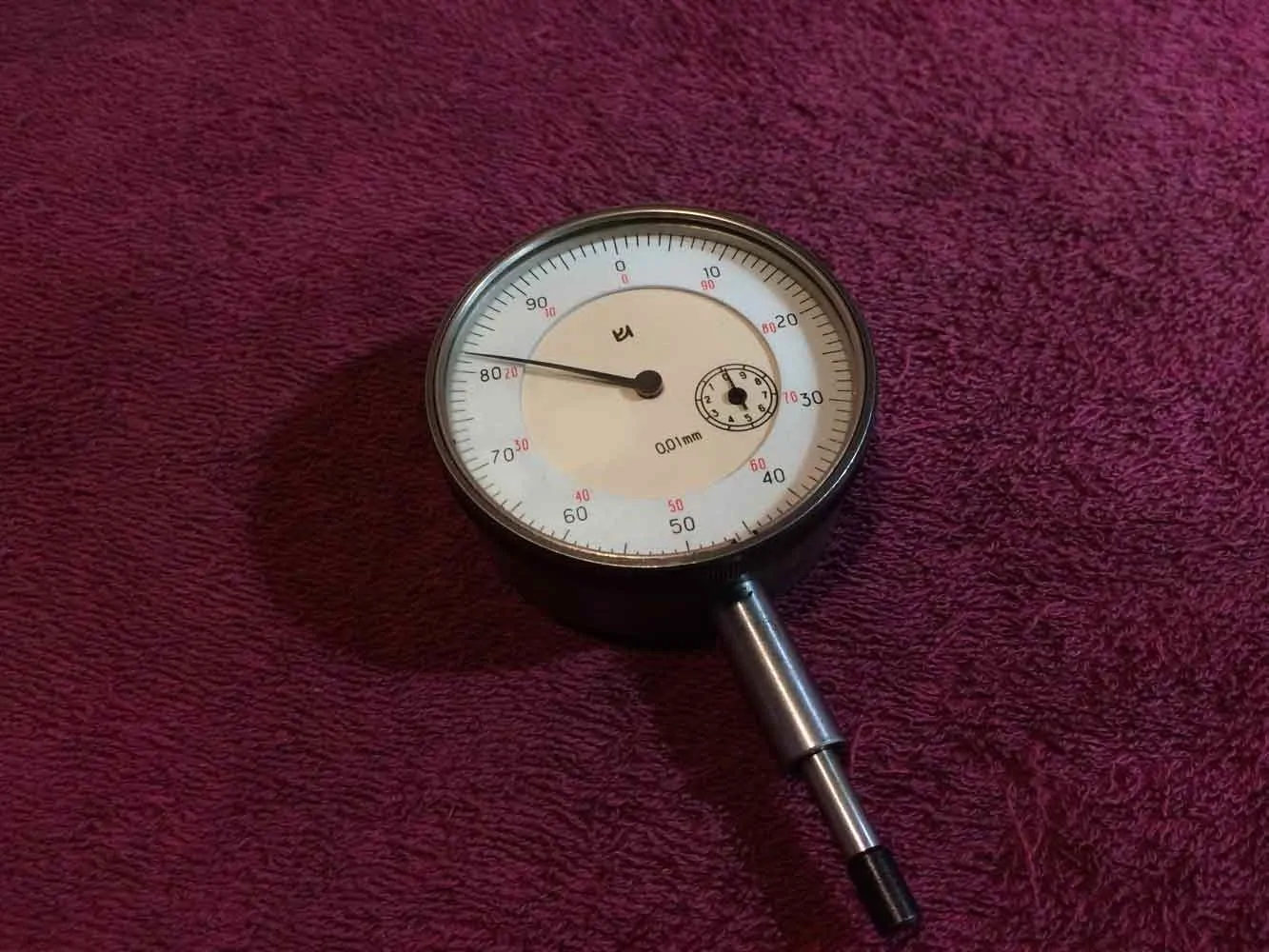

Микрометр позволяет провести более точную настройку, а уровень износа деталей мотора и их состояние почти не влияет на результативность.

Подготовка

Первостепенно убедитесь в том, что аккумулятор отключён, в противном случае вы рискуете замкнуть электропроводку.

1. Под задними колёсами должны быть упоры, активируйте нейтральный скоростной режим.
2. Откройте капот, дождитесь остывания двигателя, иначе можно не надеяться на точную настройку, повышается риск обжечься.
3. Купите резиновую прокладку под крышку, она не будет деформироваться под воздействием высоких температур. Если вы отдадите предпочтение старой детали, на крышке появятся маслянистые подтёки.
4. Если нужно, снимите трос педали газа вместе с крышкой карбюратора.
5. Избавьтесь от болтов крышки, воспользуйтесь для этих целей ключом на 10, следите за тем, чтобы находящиеся под болтами шайбы не потерялись.

Натяжение цепи ГРМ

После подготовки необходимо также убедиться в оптимальном уровне натяжения цепи ГРМ и настроить его при необходимости. Растяжение цепи способствует увеличению её износа, возникновению постукивающих звуков во время работы мотора, а также нарушению функциональности ГРМ.

Существует два способа проверки.

1. Избавьте двигатель от защитного кожуха, вставьте в цепь отвёртку и попробуйте её прогнуть в двух местах, где есть немного свободного пространства. При оптимальных показателях у вас ничего не получится и цепь не прогнётся.
2. Послушайте работу мотора в активном состоянии. Если шумы отчётливо слышны, но короткая активация газа их устраняет, натяжение ослабло.

Для регулировки натяжения используйте специальный натяжитель.

Поэтапная настройка зазоров

Следующий алгоритм действий позволяет изучить порядок регулировки клапанов ВАЗ-2106:

1. Придерживайтесь позиции с ориентировкой на метки, убедитесь в соответствии зазора на паре кулачков (8 и 6), начинать нужно именно с них. Считать зазор следует от ближней к лобовому стеклу метки. Поместите щуп сверху рокера под распредвалом. Свободное проникновение щупа указывает на тот факт, что гайка 17 нуждается в послаблении. Послабьте гайку на 13, чтобы избежать прокрутки и затяните на следующем этапе гайку на 17, ещё раз убедитесь в соответствии зазора необходимому показателю. Щуп не должен изгибаться на входе в зазор, но и заходить он должен туго, вы должны прикладывать определённое усилие.
2. На 6 ходов на данном этапе необходимо повернуть коленвал и добиться слияния меток на шкиве и звёздочке, соответствовать позиции на 9 часов. Следующую пару кулачков (7 и 4) настраивайте аналогичным образом.
3. Прокрутите коленвал на 180 градусов и добейтесь позиции метки на 6 часов. Проследите за строгим совпадением с меткой шкива. Отрегулируйте кулачки 3 и 1.
4. Обеспечьте отметке положение на 3 часа и приступите к работе со следующей парой – 2 и 5.
5. Используйте стартер для прокрутки коленвала, проконтролируйте все параметры повторно. Установите все ранее снятые детали, придерживаясь обратного хода действий.

Напоследок обратите внимание, что при затяжке происходит уменьшение зазора, поэтому повторная перепроверка является обязательной. Работайте при температуре двигателя в 20 градусов

Строго соблюдайте порядок проверки зазоров.

Регулировка микрометром

Наиболее точным методом регулирования тепловых зазоров клапанов является применение прибора со стрелочным индикатором – микрометром. Микрометр очень чувствительный прибор, который реагирует на изменение поступательного движения его измерительного штока на каждые сотые доли миллиметра.

Порядок аналогичный очередности регулировки с использованием щупа. Особенность такого метода заключается в установке рейки на шпильки постели распределительного вала, на которую крепится микрометр. На рейке нанесена информация углов положения коленчатого вала к соответствующим для регулировки клапанам.

Перед началом работ микрометр монтируется на приспособление, имеющий рычаг в виде коромысла. Одна сторона рычага упирается на шток микрометра легким касанием, а другая на крайнюю часть рокера. Приподнимая без усилия специальной «лопаткой» рокер, до касания с тыльной стороной кулачка распредвала, отмечают на какое количество делений отклонилась стрелка от нулевого положения. Для карбюраторного двигателя стрелка должна отклониться на 52 деления.

Микрометр для регулировки клапанов комплектуется с описанием и всеми необходимыми приспособлениями.

Самодельную рейку можно сделать по заводской схеме. С помощью такой рейки действия при самостоятельном регулировании клапанов более уверенные и не надо запоминать распорядок или последовательность операций.

Ваз 2101 — регулировка клапанов

При обслуживании двигателей классических Жигулей, возникает ряд работ, пренебрегать которыми просто преступно по отношению к мотору. Проверка теплового зазора клапанов и при необходимости его регулировка — как раз тот случай

ВАЗ 2101, как самый яркий представитель классики, неприхотливый в обслуживании и достаточно выносливый автомобиль, однако и ему необходимо уделять внимание

Значение теплового зазора клапанов

Тепловой зазор клапанов в газораспределительном механизме необходим для того, чтобы компенсировать тепловое расширение деталей головки блока цилиндров и самого корпуса головки блока. Если не отрегулировать или не проверить зазор вовремя, весь газораспределительный механизм будет работать некорректно, что повлечет за собой значительную потерю мощности, неоправданно высокий расход горючего и нестабильность работы двигателя в любых режимах.

Завод рекомендует проверять тепловой зазор не реже, чем каждые 15-20 тысяч км, хотя многие сокращают этот интервал, зная о качестве масел и запасных частей.

Как бы там ни было, а проверять зазор нужно не только ориентируясь на межсервисный пробег, но и на поведение двигателя.

О нарушении теплового зазора может говорить характерный стук в газораспределительном механизме, а также те проявления, которые уже были названы.

Ваз 2101 на газу и тонкости регулировки

Фазы газораспределения в двигателе ВАЗ 2101 регулировка клапанов которого стоит на повестке дня сегодня, рассчитаны таким образом, что они обеспечивают не только оптимальное заполнение камеры сгорания топливо-воздушной смесью, но и содействуют продувке камеры сгорания в конце рабочего такта. Это дает возможность двигателю работать с полной отдачей и оптимальным расходом бензина или газа.

Кстати, ВАЗ 2101 на газу также требует регулировки теплового зазора, но при этом должен быть учтен припуск в 0,05 мм. Этого требует более высокое октановое число газовой смеси по сравнению с бензином и несколько другие условия работы газораспределительного механизма под воздействием более высокой температуры.

Проверка теплового зазора

Для начала проверим тепловой зазор и сделаем это после 15 тысяч пробега, независимо от того, проявляется нарушение номинального значения, или нет. Для этого будет необходим минимальный набор инструментов и эта таблица, которая указывает порядок регулировки клапанов.

Как видим, замер и регулировка должны проводиться в строгом соответствии углу поворота коленчатого вала относительно меток на его шкиве и передней крышке двигателя. Соотношение меток показано на фото ниже. Как вариант, и чтобы не ошибиться, можно проставить яркие метки маркером на приводной шестерне распредвала. Примерно так.

Для контроля зазора между клапаном и рычажком необходимо иметь приспособление для регулирвки клапанов или минимальный штатный набор инструментов и регулировочный щуп для регулировки с толщиной рабочей части 0,15 мм. Пожалуй, не стоит описывать процесс демонтажа воздушного фильтра и его корпуса. Единственное, желательно проложить в карбюратор кусок ветоши, чтобы не уронить в коллектор гайку или еще какую-нибудь мелочь.

Технология регулировки

После этого снимается крышка клапанного механизма и коленвал выставляется в начальное положение, согласно таблице и фото с метками. Замеры и регулировка клапанов проводятся только на холодном двигателе. То есть, его температура не должна превышать 20-30 градусов. Схематически, методика регулировки или проверки зазоров выглядит так:

1. Коленвал выставляется по метке, при этом метка на приводной шестерне должна совпасть с приливом на корпусе распредвала. В этой позиции четвертый поршень находится в такте сжатия, а значит оба клапана обязаны быть полностью закрытыми.
2. После этого щупом проверяется зазор в рычажках четвертого цилиндра, исходя из таблицы, это восьмой и шестой кулачки. Щуп вставляется между рычажком и кулачком распредвала. При нормальном зазоре щуп должен проходить с ощутимым усилием.
3. Если зазор мал и щуп не проходит между кулачком и толкателем, откручивается контргайка, а вращением регулировочного винта зазор доводится до номинала.
4. После затяжки контргайки необходимо проверить зазор повторно.

Точно так же происходит регулировка зазора на остальных цилиндрах после вращения коленвала на указанный угол.

Собственно, это все, что нужно знать о регулировке зазоров. После проверки желательно заменить прокладку клапанной крышки, особенно, если она уже потеряла эластичность. Удачной всем регулировки и тихих клапанов на вашей копейке!

Ваз 2101 — тюнинг двигателя

Регулировка клапанов . на газ.

#1 nenavigy_vrynov

• Пользователи
• 44 сообщений
• Регистрация 03-Декабрь 08

Я ежжу на Вазике 2107, иногда подстукивают клапана ,объем 1.5 , вобщем нужно проверить и отрегулировать . но я ежжу на газу ,кто знает какой должен быть тепловой зазор ,он одинаков на бензине и на газу или нет? Может кто знает то подскажите плиззз. заранне СПАСИБО.

Мне когда на СТО регулировали ,это была на МОТОР СЕРВИС на Луговой там дядька который двигателями занимается уже ОЧЕНЬ долго ,и он мне сказал что на газе нужно зазор увеличивать. в каких пределах я не помню . правда ли это ?

Сообщение изменено: nenavigy_vrynov, 23 Октябрь 2010 — 18:43.

Наверх
Жалоба

Заблокированные
3 161 сообщений
Регистрация 12-Февраль 07

Администраторы
6 160 сообщений
Регистрация 15-Апрель 06

Заблокированные
3 161 сообщений
Регистрация 12-Февраль 07

#5 nenavigy_vrynov

Пользователи
44 сообщений
Регистрация 03-Декабрь 08

Согласен с тобой что зазор нужно увеличивать ,но вот насколько я не знаю . bk:0.2 по моему подходит

Сообщение изменено: nenavigy_vrynov, 23 Октябрь 2010 — 19:15.

Администраторы
6 160 сообщений
Регистрация 15-Апрель 06

#7 xodesh

Пользователи
224 сообщений
Регистрация 02-Июль 10

1. Проворачиваете коленчатый вал по часовой стрелке до тех пор, покаметка на звездочке распределительного вала не совпадет с меткой на корпусе подшипников. В этом положении зазор регулируется у выпускного клапана 4-го цилиндра и впускного клапана 3-го цилиндра (то есть 8 и 6 кулачки).
2. С помощью гаечного ключа зажмите регулировочный болт рычага, и в это время с помощью другого ключа ослабьте контргайку. Установите требуемый зазор регулировочным болтом, затяните контргайку. Щуп должен входить в зазор с легким сопротивлением. На двигателях автомобилей ВАЗ 2109, ВАЗ 21099, ВАЗ 2110 тепловые зазоры регулируются регулировочными шайбами.
3. После регулировки зазоров в клапанном механизме, запустите двигатель и внимательно послушайте его на различных режимах работы. При регулировке клапанов следует учесть, что клапана должны быть правильно притерты (что такое притирка клапанов), а зазоры не должны превышать допустимые.
