Регулировка карбюратора своими силами

Зачем нужно регулировать

В процессе регулировки выполняется настройка иглы карбюратора скутера, положение которой влияет на пропорции топливовоздушной смеси, а также ряд других регулировочных работ.


Настройка иглы карбюратора скутера выполняется в процессе регулировки

Каждая операция по настройке по-разному влияет на работу двигателя и подготовку топлива:

  • настройка холостых оборотов обеспечивает стабильную работу заведенного двигателя при отключенной трансмиссии;
  • изменение качества воздушно-бензиновой смеси с помощью специального винта позволяет выполнить ее обеднение или обогащение;
  • регулировка положения карбюраторной иглы влияет на изменение качества топливной смеси;

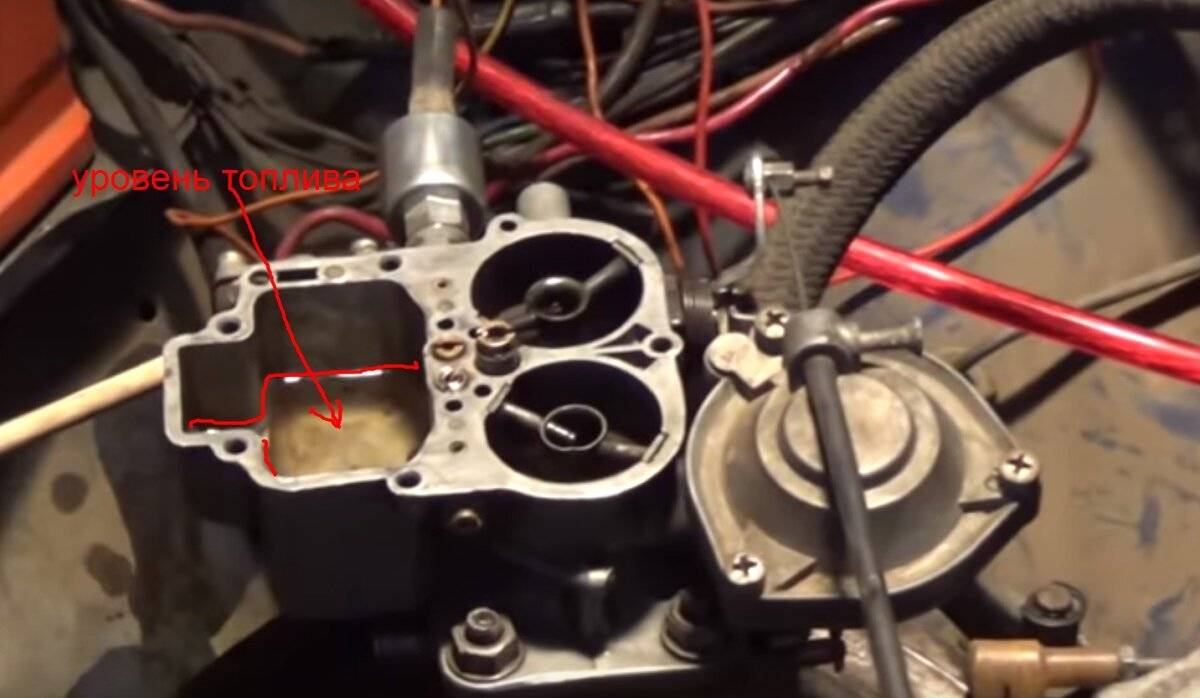

  • обеспечение стабильного уровня бензина внутри поплавковой камеры позволяет избежать заливания свечей.

Силовой агрегат с отрегулированным карбюратором работает стабильно в любых условиях, отличается экономичностью, приемистостью, развивает паспортную мощность и держит обороты, а также не доставляет проблем своему хозяину.

Как выставить идеальные настройки своими руками

Для работы понадобится обычный набор инструментов, которые есть почти в каждом гараже. Для устранения переливов топлива нужно правильно выставить поплавок в камере. Данную операцию можно сделать по специальному шаблону. Специалисты рекомендуют не пользоваться данным шаблоном, так как количество и толщина прокладок в карбюраторах не всегда совпадает. Любители различных усовершенствований часто меняют заводские прокладки на более качественные. Бывает, что заводская настройка шаблона устраивает не всех. Хоть карбюраторы Солекс и одинаковые, топливный насос может подавать бензин по-разному. От того, заглушена ли обратка, тоже многое зависит, поэтому спецы используют другой метод.

  1. Регулировочный винт качества смеси закручивается рукой до конца;
  2. Далее вывинчиваем его обратно на пять оборотов;
  3. Включаем мотор, убираем подсос и винтом количества смеси доводим обороты двигателя до 750 оборотов в минуту;
  4. Крутя винт качества, доводим обороты двигателя до максимума;
  5. Используя винт количества, уменьшаем обороты до 800 оборотов в минуту;
  6. Немного довинчиваем винт качества до появления нестабильности в работе;
  7. Вывинчиваем этот же винт назад на один оборот;
  8. Крутим винт количества, пока обороты холостого хода не достигнут показателей в 800 оборотов в минуту (зимой их можно поднять до 900).

Стоит помнить, что регулировка карбюратора не только устраняет плавающие обороты двигателя. Качественно настроенный карбюратор будет потреблять минимальное количество топлива при стабильных оборотах на холостом ходу.

Бывает, что при выкручивании винтов количества и качества, двигатель практически не реагирует. Такое случается, когда из отверстия холостого хода течёт большая струя бензина и винт не в состоянии на это повлиять. Возможно, что плохо закрыт клапан или деформирован жиклер. Бывает, что при замене жиклеров по ошибке выбирают больший диаметр, чем положено. Возможно, заглушка слабо закручена. Стоит провести тщательный осмотр всех элементов карбюратора, это поможет избежать таких проблем. При проведении чистки жиклеры нельзя чистить с использованием абразивов.

При неисправности электромагнитного клапана следует его выкрутить и проверить на наличие деформации. Посадочное отверстие тоже может быть деформировано. Если сорвана резьба посадочного отверстия, то придётся заменить крышку карбюратора на новую. Если дефектов не обнаружено, просто смазывается уплотнительное кольцо перед вкручиванием жиклера.

Определить, нуждается ли карбюратор в регулировке, можно по реакции двигателя на нажатие педали газа. Двигатель, получающий сбалансированную топливную смесь, отзывается на нажатие педали без запинки, за доли секунды. Обороты должны быть плавными на холостом ходу. Никаких рывков и провалов быть не должно. Если двигатель работает ровно на холостых, а при нажатии на акселератор начинает капризничать, нужно подкрутить винт качества, обогатив смесь.

Винт качества напрямую влияет на выбросы СО в атмосферу. Любителям драйва знакома ситуация, когда перед поездкой на плановый техосмотр нужно завинчивать винт качества. Выброс становится меньше и машина спокойно проходит техосмотр, после чего положение винта качества возвращается на место. Некоторые недоумевают, почему у соседа автомобиль употребляет меньше топлива, хотя модели у обоих идентичные. Всё дело в настройках и регулировках винта качества.

Настройка карбюратора довольно сложная процедура. Не стоит ожидать, что всё получится с первого раза. На полный цикл устранения всех недостатков может понадобиться пара недель. Лучше прислушиваться к работе двигателя, оперативно реагируя на малейшие перебои в его работе и проводить регулярные промывки карбюратора. Главное при промывке не использовать безымянные промывочные средства китайского производства. А если заправляться качественным топливом, карбюратор отблагодарит вас годами бесперебойной работы.

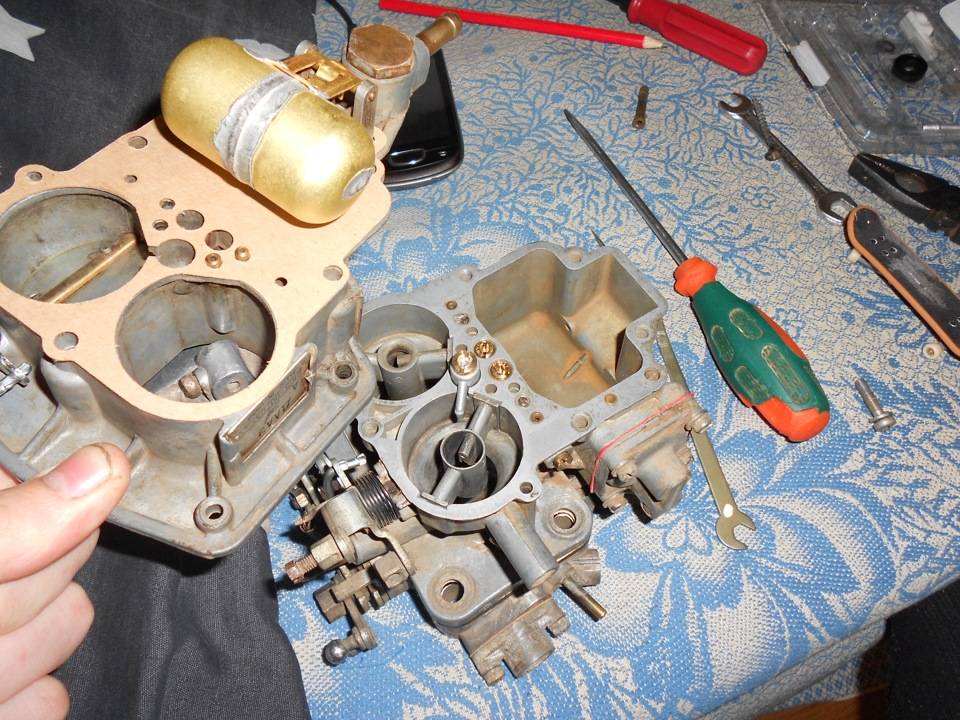

Тонкости регулировки со снятием

Задумываясь о снятии карбюратора, нужно учитывать, что такая процедура регулировки значительно сложнее. Здесь потребуются точные тарировочные данные, которые могут отличаться для разных авто. Также не обойтись без проверки работоспособности всех составляющих устройства.

Регулировка обычно начинается с поиска неполадок.

Довольно распространена проблема, когда на выходе выпускной системы слышны хлопки, и в момент появления хлопков происходит подергивание тахометра.  Это свидетельствует о проблемах холостого хода – он не настроен или забит.

Что делать в последнем случае? Дефект кроется в засорении канала или жиклера, обеспечивающего прохождение топлива.

Как устранить дефект:

Жиклер выкручивают, обращая внимание на отверстия, которые должны быть круглой формы;
Сняв головку детали, легко прочистить толкатель и отверстие самой головки;
Если резинка, которая надевается на жиклер, порвана, потребуется замена.

В то же время нужно учитывать, что параметры настройки не всегда соответствуют стандарту, так как во время производства деталей не исключают небольшие отклонения в размерах.

Основные манипуляции:

  1. Используя проволоку, нужно зафиксировать дроссельную заслонку второй камеры, так, чтобы она не мешала настройке.
  2. Сначала нужно работать с топливным жиклером, заменив стандартное устройство моделью меньшей производительности – с уменьшением числа маркировки, сокращается пропускная способность. Замену производят до появления подергиваний при движении, провалов при открытой заслонке. С наступлением этого момента жиклер изымают, вкручивая предыдущий, где производительность была немного выше.
  3. Если во время старта авто стали появляться провалы, потребуется обогащение смеси путем дополнительной настройки холостого хода.

Желая знать, как улучшить характеристики, экономичность машины, нужно помнить, что во второй камере не стоит использовать главный жиклер с меньшей пропускной способностью. Ведь из-за этого сократится процесс разгона автомобиля, следовательно, экономии не будет.

Восстановление холостого хода

Регулировка холостого хода на ВАЗ 2107 проводится на хорошо разогретом двигателе. Нужно убедиться, что зажигание исправно, и лишь в этом случае можно приступать к обслуживанию карбюратора. Такая работа выполняется следующим образом:

  1. Поднимают обороты, после чего откручивают винт качества, делая смесь максимально обогащенной.
  2. Откручивая винт качества смеси против часовой стрелки, повышают обороты двигателя на 500−600 единиц.
  3. Замеряют положение винта частоты вращения, после чего опускают обороты до 900 в минуту.
  4. Если двигатель начинает работать неровно, поворачивают расположенный рядом винт качества смеси, делая топливо более обогащенным.

Будет также интересно: Самостоятельная компьютерная диагностика автомобиля

Двигатель на выставленных 800−900 оборотах в минуту должен работать плавно, полностью исключается детонация. Весь сервис следует выполнять на исправном карбюраторе, а в бак заливают 92 бензин, который соответствует требованиям автопроизводителя.

Регулировка привода карбюратора

Выполняем при замене карбюратора, а также при износе или замене деталей привода.

При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной – закрыты.

Если это не так, отворачивая или заворачивая регулировочные гайки на переднем наконечнике троса привода (со стороны карбюратора), добиваемся правильного положения дроссельных заслонок

При полностью отпущенной педали «газа» трос привода не должен быть натянут

https://youtube.com/watch?v=s2IJfNMvBiA

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

  • исключить риск создания карбюратором «бедной» смеси;
  • минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

  1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
  2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
  3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
  4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

  • винт с маркировкой L – корректирует низкие обороты;
  • винт с маркировкой H, за счет него проводится настройка высоких оборотов;
  • винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

  1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
  2. Проверка воздушного фильтра и очищение этой детали.
  3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

  • положите бензопилу на ровную поверхность;
  • сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

  • базовый этап (двигатель включен);
  • этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией. Стандартный алгоритм действий

Стандартный алгоритм действий.

  1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
  2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Регулировка

Итак, первым делом заглушите двигатель автомобиля, и откройте капот. Теперь необходимо снять воздушный фильтр и открутить его. Найдем на передней стороне пару винтов, которые необходимы для настройки подачи бензина в камеру.

Заводим и ожидаем примерно четверть часа, для разогрева до рабочих температур. Определить рабочую температуру можно по звуку двигателя, а также по приборам. Берем отвертку и закручиваем болт до тех пор, пока двигатель не начнет троить.

Сделайте также со вторым болтом и следите, чтобы болты были одинаково отрегулированы, дабы воздух равномерно смешивался с топливом. Теперь аккуратно поворачивайте болты обратно, пока не услышите ровную работу двигателя, без посторонних шумов. Стоит запомнить, что ни при каких обстоятельствах нельзя прокручивать оба болта одновременно.

Дело за малым, после нахождение оптимальной точки, необходимо поставить каркас и сам воздушный фильтр на место. После такого желательно заменить сам воздушный фильтр, так как он уже не так пригоден для работы, как раньше. Но можно оставить и старый, в случае, если нет возможности заменить его сразу.

  • Замена масла в двигателе своими руками — пошаговая инструкция как правильно, быстро и просто заменить масло в моторе и трансмиссии (125 фото и видео)

  • Регулятор оборотов своими руками — как сделать простое устройство регулировки или плавный спуск (120 фото)

  • Может ли не собственник оформить ОСАГО?

Устройство карбюратора ДААЗ 2107

Карбюратор ДААЗ 2107 устанавливается на автомобиль ВАЗ 2107. Представление о его устройстве даёт приведённая ниже схема.

Устройство карбюратора ДААЗ 2107 для автомобилей ВАЗ 2107 и ВАЗ 2105

Ранее такой карбюратор ставили и на ВАЗ 2105. Назначение этого узла сводится к смешиванию бензина и воздуха в определённой пропорции. Затем полученная смесь подаётся в камеры сгорания двигателя.

Основные элементы карбюратора ДААЗ 2107 перечислены ниже:

  • эконостат;
  • насос-ускоритель;
  • система поддержки топливного уровня;
  • система поддержки холостого хода;
  • система пуска мотора;
  • жиклёры для воздуха и топлива;
  • распылитель топливо-воздушной смеси.

Как отрегулировать карбюратор и когда это нужно делать

Регулировка карбюратора своими руками производится после использования низкокачественного бензина или когда работа мотора перестаёт быть стабильной. Для профилактики производитель рекомендует промывать карбюратор специальным составом раз в 6-7 тысяч километров пробега.

Возможные неполадки в работе карбюратора:

  • Топливные потёки на карбюраторе. В этом случае нужно замерить давление топлива. Это делается с помощью специального манометра. Каким должно быть давление – подскажет инструкция по эксплуатации. Обычно оно колеблется от 0,2 до 0,3 атмосфер. Если давление в норме, проблема в поплавочной камере и нужна регулировка уровня топлива;
  • Нагар на свечах зажигания с запахом бензина. Это явно указывает на проблему с регулировкой поплавков карбюратора или на прогар клапана;
  • Неровная работа двигателя на холостом ходу может быть связана не только с карбюратором. Часто такое происходит из-за неправильной регулировки тросика газа. Для проверки нужно отсоединить тросик и повернуть заслонку вручную.

Перед тем как правильно настроить карбюратор нужно его тщательно прочистить. Для чистки рекомендуется использовать специальные жидкости. Жиклеры нельзя чистить зубочистками или иглами. Повреждения жиклеров приведут к нарушению калибровки. Если отверстия не получается прочистить аэрозолями, можно аккуратно почистить мягкой проволокой. При чистке не стоит пользоваться ветошью. Нитки могут забить отверстия, что приведёт к нарушению работы карбюратора. Если с первого раза аэрозоль не удалит все загрязнения, нужно повторить процедуру.

Как правильно провести регулировку

Перед началом настройки карбюратора триммера необходимо сделать следующее:

  • промыть двигатель;
  • заменить или прочистить свечу зажигания;
  • сменить на новый или прочистить воздушный фильтр (рекомендуется простирать его в теплой, мыльной воде, отжать и дать ему хорошо просохнуть).

Также необходимо установить корд подходящего диаметра в триммерную катушку либо установить ножи — это делается для того, чтобы в процессе настройки двигатель имел хоть какую-то нагрузку. После установки режущего инструмента и запуска бензинового двигателя, дайте ему прогреться в течение 10 мин.

Если на холостых оборотах мотора вы заметили, что режущий инструмент вращается, значит, необходимо снизить обороты двигателя. Делается это с помощью нижнего регулятора холостого хода, часто маркируемого буквой “Т”. На рисунке ниже показано размещение регуляторов на триммере Husqvarna.

Но, например, на триммере Stihl данный винт может иметь маркировку “LA”.

Итак, поворачивайте регулятор холостых оборотов влево, до полной остановки триммерной головки.

Для настройки карбюратора применяется 3 регулятора (винта).

  1. Правый регулятор L настраивает уровень обогащения горючей смеси на малых оборотах. Его требуется регулировать первым. Добейтесь максимума оборотов на холостом ходу. Это делается с помощью регулятора L, поворачивая его влево и вправо. После нахождения точки максимальных оборотов верните регулятор на пол-оборота влево (против ч. стрелки).
  2. Нижний регулятор T (LA) применяется для настройки холостого хода. Поворачивая его влево, обороты двигателя начнут снижаться, а при повороте регулятора вправо – обороты будут увеличиваться.
  3. Левый регулятор H отвечает за обогащение горючей смеси на высоких оборотах. Настройка обогащения завершает регулировку карбюратора. Также с помощью данного регулятора можно настроить максимальные обороты, расход горючего и мощность двигателя.

Чтобы исключить эту неприятность, потребуется регулировка. При работающем моторе дайте полный газ, далее, поворачивайте регулятор “H” вправо, пока не начнется снижение оборотов. После этого регулятор “H” необходимо не спеша прокрутить влево, пока вы не услышите неровную работу двигателя. Затем следует поворачивать регулятор “H” вправо до того момента, когда послышится ровная работа мотора.

После проведения вышеописанных действий настройка карбюратора может считаться выполненной. После правильной регулировки двигатель должен уверенно набирать обороты, чуть-чуть четверить при максимуме оборотов, а при работе вхолостую режущий инструмент не должен проворачиваться. Данное руководство подходит для регулировки карбюраторов на бензокосах Huter, Patriot  и других.

Также существуют карбюраторы без винта, отвечающего за обогащение горючей смеси на низких оборотах. То есть у них всего 2 регулировочных винта: регулятор холостого хода и регулятор качества топливной смеси на высоких оборотах. Как настраивать карбюратор такого типа, можно узнать из этого видео.

В чем проблема неисправности триммера

Карбюратор газонокосилки Чемпион, как отрегулировать? Это как раз триммер поплавкового типа — распространенный вариант, предназначенный, чтобы смешивать в предусмотренных пропорциях воздух и топливо. Основные проблемы, возникающие при работе мотора, примерно схожи с неполадками, настигающими карбюратор в автомобиле:

  • мотор может глохнуть сразу же после того, как его удалось завести. Причина в том, что бензин подается в недостаточном количестве. Это называется «бедное» топливо;
  • избыточно поданный бензин приводит к его неполному сгоранию, излишней плотности смеси и неэкономному расходу.

Важно! Регулировать карбюратор приходится при разных обстоятельствах: изменении температурного режима, октанового числа топлива или вида масла, после зимы или окончания периода обкатки, нагрузки или самопроизвольного проворачивания винтов от сильной вибрации корпуса. Некоторые владельцы предпочитают настраивать модуль перед каждым применением, чтобы убедиться в его корректной работе

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

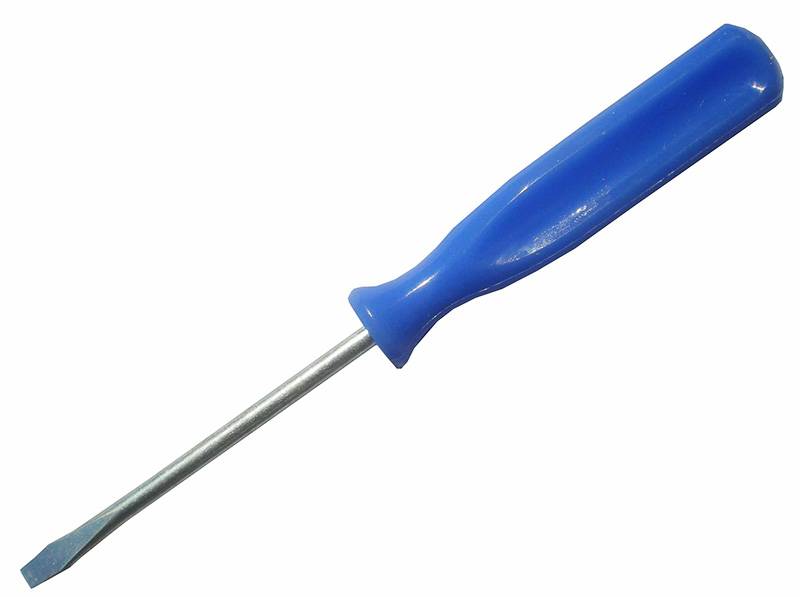

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

  • винт L – на один оборот;
  • винт H – на полтора оборота.

ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация
Описание действия

Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта

Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения

При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)

В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная

Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро

После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Watch this video on YouTube

Как устроен и работает карбюратор бензотриммера

Все разновидности карбюраторов, выпускаемых производителями бензотриммеров, охватить практически нереально. Но, поскольку конструкция данного модуля, а также его принцип работы во многом схож между разными моделями, то можно сделать обобщенное описание процессов, происходящих в карбюраторе. Данная информация позволит пользователю понимать принципы работы устройства, устранять возникшие неисправности и правильно его эксплуатировать.

Основой карбюратора триммера служит цельнолитой корпус из алюминия. Ниже приведена схема данного блока.

Внизу его, находится диффузор, который еще называют соплом Вентури (18). Через это сопло мотором всасывается воздух.

В верхней части диффузора находятся топливные каналы (11,12). Через эти каналы поток воздуха, затягивает бензин. Сам топливный насос, жиклеры и система, применяемая для регулировки подачи смеси горючего с воздухом, могут быть встроенными или установленными снаружи.

Дроссельная заслонка (9) регулирует количество воздуха, подсасываемого в карбюратор. Его количество влияет на мощность, которую развивает двигатель. Заслонка (7) служит для холодного запуска. Ее необходимо закрыть, если вы собираетесь завести агрегат. После того, как двигатель запустился, ее требуется открыть, в противном случае, мотор сразу же заглохнет.

Импульсный канал (1) соединяет импульсную камеру насоса с картером двигателя, а именно, с его внутренним объемом. Поршень, находящийся в цилиндре, производя возвратно-поступательные движения, последовательно изменяет давление в картере (разрежение или повышение давления). Перепады давления заставляют двигаться мембрану (4). Поэтому работа насоса синхронизируется с работой двигателя.

Подсос бензина из бака происходит именно с участием мембраны (4). Бензин попадает в карбюратор через штуцер (2). Далее, его путь лежит через впускной клапан (3), клапан выпуска (5), сквозь сетчатый фильтр (6), топливный канал (10), проходит мимо иглы (14) и заполняет камеру (16), имеющую управляющую мембрану (18).

Клапан (14) посредством рычага (17) соединяется с мембраной (18). Полость, которая располагается ниже мембраны, соединяется с атмосферным воздухом сквозь отверстие (19).

Функционирует устройство следующим образом.

  1. В диффузоре во время такта всасывания создается разрежение. Этот факт вызывает подсос воздуха. От того, в каком положении находится дроссельная заслонка (9), зависит количество воздуха, поступающего в камеру карбюратора, а также мощность двигателя и количество его оборотов.
  2. В это время через жиклеры (11,12) подсасывается горючее из камеры (16), после чего оно смешивается с протекающим воздухом. Бензин, смешиваясь с воздухом, начинает распыляться. Таким образом, создается воздушно-топливная смесь.
  3. Готовая смесь поступает в цилиндр, где сжимается поднимающимся поршнем и воспламеняется в верней его точке от искры, вырабатываемой свечей зажигания.
  4. Поскольку объем под управляющей мембраной (18) соединяется с атмосферным воздухом через канал (19), то мембрана уходит вверх, открывая посредством рычага (17) клапан (14). После открытия клапана (14), в камеру (16) поступает новая порция горючего.
  5. После того, как камера (16) заполнится, мембрана (18) возвращается в свою первоначальную позицию, а клапан (14) закрывается.

Далее, при работе мотора все вышеописанные процессы повторяются. Для регулировки количества горючего, поступающего в диффузор сквозь жиклеры, применяется винт (13). Для настройки холостых оборотов также применяется винт (15). При выкручивании регуляторов топливная смесь обогащается, а при закручивании – наступает обеднение смеси. Также в некоторых моделях карбюраторов можно отрегулировать холостой ход двигателя регулятором количества. Он обычно располагается снаружи и при закручивании упирается в рычаг, закрепленный на оси дроссельной заслонки.

Таким образом, используя 3 регулировочных винта, можно добиться максимальной производительности двигателя, а также настроить его бесперебойную работу при любой температуре окружающей среды, и даже в горных областях.

Чистка карбюратора без разборки (пошагово)

Не очень простым, но в то же время и очень надежным способом чистки карбюратора является его полная разборка. Но такой способ не сможет осуществить любой человек. Поэтому есть специальные составы для очистки устройства без полной разборки.

Чтобы это сделать, необходимо:

  1. на заглушенном холодном двигателе снимается воздушный фильтр и отворачивается электромагнитный клапан;
  2. вставленной трубкой в аэрозольный баллончик нужно обработать все видимые части и элементы карбюратора;
  3. примерно за 10 минут вся грязь и другие отложения будут разъедены;
  4. после запуска двигателя все загрязнения удаляются;
  5. если работа карбюратора осталась прежней, процедуру необходимо повторить.

Принцип работы электроклапана карбюратора скутера

Когда двигатель холодный заслонка с иглой золотника 6 поднята максимально вверх (открыта). Игла открывает канал подачи топлива, а заслонка открывает отверстие подачи воздуха. При первых оборотах двигателя в эмульсионном канале создается разряжение и бензин, находящийся в камере 7 засасывается в двигатель через канал А, вызывая сильное обогащение смеси и облегчая первые вспышки в двигателе. После того как двигатель запустился, но еще не прогрелся ему все еще нужна обогащенная смесь. Обогатитель работает при этом как параллельный карбюратор — бензин в него поступает через жиклер 9, смешивается с воздухом и поступает в двигатель.

При работе двигателя переменный ток от его генератора всегда подается на контакты керамического нагревателя 2 термоэлектроклапана системы пуска. Нагреватель 2 разогревает привод 3. По мере прогрева двигателя и привода шток постепенно выдвигается на 3 … 4 мм и через толкатель 5 приводит в движение заслонку. Таким образом, двигатель прогревается вместе с термоэлектроклапаном, золотник с иглой опускается и перекрывает каналы воздуха и топлива, и смесь постепенно обедняется. Через 3 … 5 минут заслонка закрывается полностью и степень обогащения смеси на горячем двигателе регулируется только системой холостого хода карбюратора.

При остановке двигателя прекращается нагрев клапана, привод заслонки остывает (порошок сжимается) и под действием пружины 10 толкатель 5, шток 4 и заслонка 6 возвращаются в исходное положение, открывая каналы для последующего пуска. Остывание и возврат в исходное положение происходит также в течение нескольких минут.

Недостатком обогатителя такого типа является то, что он функционирует отдельно от двигателя. Например, очень часто, особенно в теплую погоду, пока двигатель еще горячий и ему еще ненужно обогащать смесь, термоэлемент уже остывает. Мы заводим двигатель и он получает богатую смесь.

Принцип работы пускового обогатителя второго типа (с мембраной)

В холодном состоянии клапан открыт. После запуска двигателя, в коллекторе возникает разряжение и через термоклапан подается к мембране. В результате низкого давления мембрана подымается вверх и открывает канал дополнительной подачи воздуха. По мере прогрева головки цилиндра клапан закрывается и заслонка с иглой под действием пружины опускается, перекрывая дополнительную подачу топлива.

При таком принципе построения сохраняется связь с фактической температурой двигателя, и дозировка топлива осуществляется более правильно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
