Как Проверить Генератор На Ваз 2109
Как без посторонней помощи проверить ВАЗ Генератор2109
Генератор в машине подает электричество через электростанцию. Если он выходит из строя, сначала садится аккумулятор, и в итоге автомобиль просто не может двигаться.
В этой статье описывается, как проверить собственный генератор, установленный на ВАЗ-2109.
Стоит отметить, что нет разницы, какой двигатель установлен на автоинжекторе или карбюраторе. В обоих случаях диагноз ставится по одному и тому же алгоритму.
проверить
Чтобы определить характер поломки в домашних условиях, сначала нужно знать, как диагностировать генератор.
Первый этап выполняется без снятия устройства с машины. Есть несколько вариантов, но высочайшего качества. с мультиметром. Правда в том Лучше всего привлечь кого-то, кого вы знаете.
Прежде всего, вам необходимо выяснить, способен ли регулятор напряжения выполнять свою работу. Эксперты отмечают, что часто из-за этого генератор может работать некорректно. Проблема с ним возникает из-за чрезмерного напряжения в сети.
Сам генератор тестируется следующим образом:
- мультиметр установлен на вольт;
- запустить блок питания;
- измерьте напряжение на аккумуляторе и на клеммах генератора.
Как правило, устройство будет показывать от 14 до 14,2 вольт. Тогда нужно нажимать педаль газа. без увеличения напряжения так обстоит дело более половины вольт.
Увеличение этого показателя указывает на то, что генератор не работает. Скорее всего, реле напряжения необходимо заменить.
READ Замена Петель Капота Ваз 2109
Вы также можете сделать следующее:
- они запускают двигатель и немного его запускают;
- сожмите газ и доведите коленчатый вал до 3 тысяч оборотов;
- включить фары (дальний свет);
- подогрев заднего стекла;
- печной вентилятор.
При такой нагрузке на аккумуляторе должно быть больше напряжения:
Помимо нормативных показателей отмечается:
- обмотка неисправностей;
- выход из строя регулятора напряжения;
- сломанные кисти.
Чтобы исключить регулятор из списка, необходимо отключить все устройства, кроме фар, и снова измерить напряжение. Если указанный узел работает, то показатели будут:
Пошаговый ремонт генератора и замена деталей

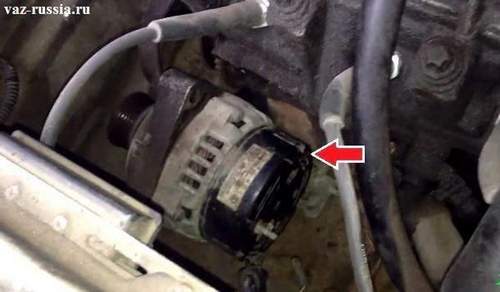

На автомобилях ВАЗ 21099 электрогенератор размещен под капотом в левой части внизу пространства. Чтобы был удобней доступ к электрогенератору – заглушите машину и выверните руль до упора в правую сторону. Он находится перед автомобильным двигателем – между ним и системой радиаторного охлаждения. Чтобы демонтировать генератор – отсоедините минусовую клемму от аккумуляторной батареи.
Чтобы демонтировать генератор – отсоединяем провода аккумулятора и открепляем электрогенератор от мотора – откручиваем сверху генератора гайку на планке натяжителя ремня, затем другую гайку, а теперь нужно сдвинуть электрогенератор для снятия приводного ремня и открутить болт крепления планки.
Открепили планку от блока цилиндров двигателя. Снимаем планку. Электрогенератор с Ваз 21099 снимать нужно вместе с его кронштейном, иначе из-за особенностей кузова очень трудно вынимать болт.
Теперь снимаем болты, на которые крепился кронштейн. Генератор снят. Можно разобрать согласно инструкции эксплуатации и приступать непосредственно к ремонту. Разобранный генератор ваз 21099, теперь нужно отремонтировать и в случае необходимости заменить детали.
Два подшипника перед покупкой лучше снять и взять с собой в магазин или переписать маркировку. Не слушайте продавца, что все одинаковые и взаимозаменяются. Это большая ошибка – сэкономьте своё время и поберегите кошелек.
Такое же условие замены диодного моста. Есть повреждения или окисление метала – не раздумывайте и меняйте на новый. Снимается с задней крышки, нужно всего лишь открутить четыре гайки.
Проверяем есть ли дефекты в деталях – передняя крышка, места крепления, посадочные места для подшипников, задняя крышка, статор и ротор… Если обнаружите любые дефекты – меняйте. Это Ваша безопасность и Ваших близких.
Статорная обмотка должна быть без разрывов – между выводами присоединяется контрольная лампочка. Индикатором исправности станет свечение. Если не горит лампочка – обмотка оборвана и нужно менять статор или обмотку.

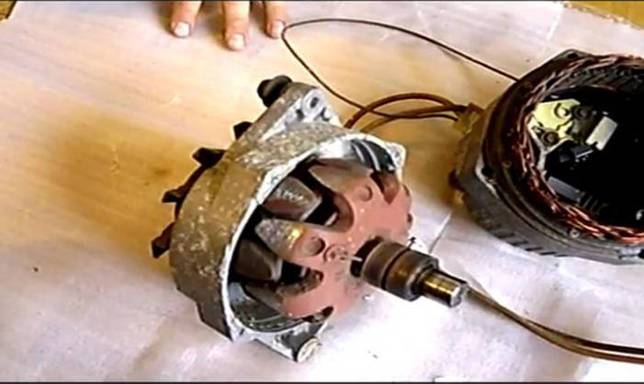

Теперь надо проверить ротор. На нём якорная обмотка должна быть без замыкания, это тоже проверяется с помощью 12-тивольтной контрольной лампочки. Здесь она не должна гореть. Если лампочка засветилась – в роторной обмотке есть замыкание. Якорь нужно будет поменять.
Ещё в роторе необходимо проверить контактные кольца на наличие повреждений. При необходимости – прошлифовать. В роторной обмотке обязательно сопротивление. Если оммометр показывает «∞» – значит в обмотке обрыв. Необходима замена ротора.
Необходимо убедиться, что сняли клеммы с аккумулятора. Потом все проводки подключаются к электрогенератору
Что важно помнить? Есть три проводка – парные прикрепляете гайкой на крышке сзади, а штекер вставляете в гнездо.
Теперь можете надевать клеммы на контакты аккумулятора и заводить двигатель автомобиля.
Автомобильный генератор работает для подачи напряжения и, соответственно, полноценной работы электрооборудования в автомобиле. Если хочется максимально удостовериться в исправной работе – можете проверить напряжение, которое выдает генератор, с помощью вольтметра.
Замена ремня привода
У различных автомобилей наблюдаются отличия, не исключение и генератор ВАЗ-2109. Инжектор если в системе топливоподачи установлен, то ремень используется широкий с зубьями. Он чем-то похож на тот, который применен в системе газораспределения. На карбюраторных же двигателях используется клиновидный ремень. Он уже, но эффективность все равно остается на высоком уровне. Но требования к ремню, как в первом, так и во втором случаях, одинаковы. Для замены ремня привода вам потребуется небольшая монтировка и ключ на 17. С его помощью вы ослабляете гайку, установленную в верхней части генератора.
Затем, используя монтировку, нужно придвинуть корпус генератора к блоку двигателя. Таким образом вы сможете ослабить натяжение ремня. Теперь можно без труда снять его. Новый устанавливается на место, после чего медленно отодвигаете корпус генератора от двигателя при помощи монтировки. Контролируйте натяжение, ведь от этого зависит срок службы генератора ВАЗ-2109. Ремень должен провисать при определенной нагрузке в верхней части.
Как проверить диодный мост на генераторе мультиметром и лампочкой?
Значимость диодного моста в генераторе определяется его полезными свойствами выпрямлять ток. Убедиться в работоспособности диодного моста можно лишь на установленном генераторе, снять и разобрать который, может отнять уйму времени и сил. Однако, зная определенные тонкости работы электроприборов, можно узнать, рабочий диодный мост вы держите в руках или нет? Сегодня мы расскажем вам, как проверить диодный мост генератора, но вначале вы узнаете, для чего он нужен.
Роль диодного моста в генераторе
Как известно из электротехнических наук, существуют два вида электрического тока – это переменный и постоянный. Главное отличие их заключается в том, что в переменном токе заряженные частицы двигаются в разных направлениях, а в постоянном только в одном. Переменный ток имеет хорошие экономические показатели в плане передачи его на дальние расстояния, однако многие электрические приборы работают сейчас только на постоянном токе.
Кроме того, для зарядки автомобильного аккумулятора и работы многих электрических приборов необходим именно постоянный ток, получение которого из генератора невозможно. Именно для этих целей в генераторе устанавливают диодный мост.
Диодный мост выполняется в виде двух металлических пластин, проводящих электрический ток. По всей площади пластин встроены специальные полупроводниковые элементы – диоды, которые устанавливаются в чередующемся порядке. Суть работы диодов всегда и везде заключается в том, что они пропускают такую величину, как ток только в одном единственном направлении, таким образом, выпрямляя напряжение.
Переменное напряжение, выходящее с генератора обеспечивает изменение направления движения электронов. Поэтому для получения постоянного напряжения необходимо не только блокировать прохождение электронов в «неправильную» сторону, но и перенаправить их, чтобы обе фазы переменного тока работали на создание постоянного тока. Эту задачу и выполняет диодный мост. Благодаря переменному току, напряжение поочередно появляется на выводах фаз, что и позволяет отделять положительное напряжение от отрицательного. При этом каждый диод моста пропускает напряжение лишь в одну сторону, поэтому к каждому выводу генератора присоединены два диода, отделяющие положительное и отрицательное напряжение. Нередко встречаются модели генераторов, которые вырабатывают не только положительное, относительно кузова напряжение, но и отрицательное, поэтому в них к каждому выводу обмотки подключены три диода. На многих современных машинах диодный мост устроен сложней, но общий принцип работы неизменен, а аккумулятор выступает в роли конденсатора, гасящего колебания напряжения.
Схема проверки диодного моста
Часто случается так, что диодный мост попросту выходит из строя. Такое может случиться, если полярность аккумулятора была перепутана или в генераторе возникло замыкание электрической цепи. Во время покупки нового, или при ремонте старого диодного моста, его необходимо проверить перед установкой на автомобиль. Для этого можно использовать два способа, которые перечислены ниже.
Неисправности
В автомобиле всего два источника постоянного напряжения, обеспечивающих работу бортовой сети – аккумулятор и генератор. Поэтому любая неисправность диодного моста обязательно отражается на работе бортовой сети. Если у вас быстро «садится» новый аккумулятор, тускло светят фары или тяжело заводится стартер в мороз, велика вероятность, что проблема в диодном мосте. Если приемник или CD/USB проигрыватель начал искажать звук при работающем двигателе, то велика вероятность, что проблема в диодном мосте генератора.
Как проверить отдельный регулятор напряжения на генераторе
Отдельно от генератора установленные регуляторы напряжения могут устанавливаться на старых моделях автомобилей. Неисправность таких деталей также может приводить к перезаряду или недостающему заряду АКБ, поэтому следует провести проверку при первом подозрении на наличие нестандартной работы этого элемента.
Проверка реле-регулятора напряжения генератора типа 591 3702 01
Принцип проверки регулятора типа 591 3702 01 идентичен другим устройствам этого типа. Потребуется также подключить изделия к источнику постоянного тока и изменяя значения выходного напряжения на блоке питания, установить момент выключения контрольной лампы.
Особенностью конструкции регулятора типа 591 3702 01 является выводная часть, которая имеет контакты, обозначаемые, как «67» и «15». Контакт «67» является «минусом» системы, поэтому к нему следует подключить соответствующий провод от источника питания, который последовательно соединеняется с лампой накаливания. Также минусовый контакт следует подключить к «массе» регулятора (металлическому креплению) Контакт «15» — это плюс устройства, поэтому к нему следует подсоединить положительный проводник.
Проверка устройства осуществляется по стандартной схеме. Вначале подается рабочее напряжение, при котором лампочка должна светиться. При превышении максимально возможного напряжения (14,5 В) электрический ток в цепи исчезает.
Более точно реле-регулятор типа 591 3702 01 можно проверить на специально диагностическом стенде. Такая установка имеет генератор, аккумуляторную батарею и вольтметр. Регулятор подключается на стенде таким же образом, как и при монтаже на автомобиль. После запуска стенда регулировкой вращения генератора добиваются превышения напряжения выше отсекаемого порога (14,5 В). Отключение устройства регистрируется вольтметром.
Если реле-регулятор не отключает подачу напряжения при достижении критического уровня или электрический ток отсутствует сразу после запуска генератора, то потребуется заменить реле-регулятор типа 591 3702 01.
Как проверить трехуровневый реле-регулятор напряжения
Вместо стандартного реле-регулятора на автомобилях может устанавливаться трехуровневое реле. Такие устройства являются более совершенными и надежными. Отличие трехуровневых реле от «шоколадок» заключается в возможности произвольной установки напряжения отсечки посредством встроенного регулятора.
Проверка трехуровневого реле осуществляется по стандартной схеме, когда к реле подключается регулируемый источник электрического тока и контрольная лампа. При проведении проверки следует учитывать только ранее выставленные ограничения напряжения отсечки. То есть, если с помощью ручной регулировки был установлен момент отключения при 14,7 В, то при таком напряжении исчезновение электрического тока будет являться нормой.
Проверка генератора
Если перезаряд аккумуляторной батареи может быть вызван неисправностью реле-регулятора, то при недозаряде АКБ деталь может быть полностью исправной. Различные поломки генератора могут вызвать постоянную или временную недостачу электрического тока для полноценного восстановления батареи. Если на автомобиле стоит отдельный реле-регулятор, то эту деталь можно легко исключить из электрический схемы и таким образом убедиться в исправности генератора. Диагностическая операция выполняется при заведенном двигателе следующим образом:
- Отключить провода от реле-регулятора (контакты 15 и 67).
- Вместо реле-регулятора в схему следует подключить лампу накаливания на 12 В.
- Отсоединить плюсовой провод от аккумулятора во время работы двигателя.
Если при отключении плюсовой клеммы двигатель продолжит работать, то генератор автомобиля исправен. В противном случае, следует проверить эту деталь и все дополнительные элементы, участвующие в передаче электрической энергии.
Замена Генератора Ваз 2109 Карбюратор
Замена генератора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Генератор является неотъемлемой частью любого автомобиля, генератор питает ток бортовая сеть который создается вращением шкива генератора, поэтому аккумулятор не должен работать все время, и после запуска двигателя он перестает подавать ток на бортовая сеть автомобили и только один генератор начинает питать его, но бывают случаи, когда он выходит из строя (со временем это обычно происходит из-за того, что песок и грязь другого типа попадают в генератор, или генератор может выгореть из-за короткого замыкания), становится нереально двигаться автомобиль, так что одна батарея выходит из строя, и когда он полностью разряжен, автомобиль задерживается и просто никуда не уходит, потому что генератор должен быть заменен, когда он становится непригодным к использованию или ремонту (о клиенте генератора HT, тема Мы все еще, пожалуйста, обратитесь к этой статье).
Чтобы сменить генератор, не требуется много времени и инструментов, достаточно сэкономить: несколько ключей, один из которых должен быть «в 17», а другой около «в 19» и крепление или что-то в этом роде (с придерживаться например)!
Он размещен между телекоммуникационным устройством и между двигателем, открывая капот, вы увидите его сразу, но только он будет установлен несколько иначе, не потому, что на фото показано расположение, оно будет точно таким же, для наглядности это показано на фото ниже красноватой стрелкой.
Когда мне нужно заменить генератор?
1. Вы можете понять, дает ли это вам заряд или не дает 2 способа, который вы определите. Для вас мы обычно рекомендуем первый метод всем тем людям, которые задают нам вопросы о том, как проверьте генератор по хорошему, и это так: мультиметр покупается в любом автомагазине (он доступен практически везде), китайцы довольно недорогие (около 300 рублей), на станции не работаешь и электрика нет, поэтому этого мультиметра будет достаточно (если вы, конечно, хотите взять его по более высокой цене), это устройство обычно покупается и в него врезается вольтметр, после чего выходы мультиметра подключаются к батарее (см
фото ниже) и обратил внимание на устройство (если аккумулятор работает и заряжается, если он дает меньше 12,5 вольт, если он дает меньше 12 вольт, то его нужно зарядить), то теперь следующим шагом является запуск машины и провода, идущие от мультиметра, подключены точно так же, как и раньше (на устройстве должен быть включен вольтметр) и на устройстве. Опять же, показания устройства обязательно должны увеличиться, если осень упадет, поэтому генератор не работает и не заряжает батарею (посмотрите на лампочку зарядки, посмотрите на маленькую фотографию, если она горит и устройство читает равномерно при запуске двигателя, генератор неисправен на 100%)
МОЕ ПАРТНЕРСТВО Присоединяйтесь к программе и ПРИГЛАШАЙТЕ.
Генератор от ВАС 2110 (94,3701) до ВАС 2109 карбюратор, ASP 16
ВК: Сайт: Для тех, кто хочет внести свой вклад в развитие.
2. Теперь поговорим о втором методе, сразу же предупредим вас, что он свободен, но это может очень сильно повлиять на генератор, это сделано, машина запускается и всасывание растягивается (я не рекомендую делать это на инжектор), поэтому после извлечения всасывания (где-то в течение одной секунды, чтобы двигатель работал на 1500 об / мин) и машина некоторое время работала (достаточно минут, даже меньше), минусовая клемма выталкивается из Аккумулятор, и после выпадания из машины обязательно придется продолжить свою работу (это говорит о наличии бортовых сетей в автомобиле la, а также о том, что зажигание работает от генератора, а не от аккумулятора), но если он сразу же остановится, Генератор не работает (щетки изношены или сгорел диодный мост), в общем, такой генератор придется снимать и искать сервис (Кстати, как отремонтировать генератор, почитайте статью: «Ремонт генератора на ВАЗе» «), но есть один большой недостаток, если генератор не работает должным образом (это происходит из-за щетки), но все равно работает, тогда машина не будет задерживаться и из-за этой батареи постоянно будет на машине разряжаться и разряжаться, чтобы более точно выяснить, заряжается ли она и Правильно ли это дает, узнать это можно только благодаря мультиметру, и, кстати, если вы купите это устройство, вы не пожалеете об этом, так как оно понадобится вам в будущем.
Виды и типы реле регуляторов
В зависимости от вида реле, зависит и метод определения работоспособности. Регуляторы классифицируются на 2 типа:
- совмещенные;
- отдельные.
Совмещенные реле — это значит, что само реле с щеточным узлом расположен в корпусе генератора.
Отдельные реле — это значит, что реле вынесено за корпус генератора и крепится на кузове автомобиля. Видели наверное, черный небольшой приборчик закреплен на крыле машины, к нему идут провода от генератора, а от него к аккумулятору.
Отличительной особенностью регуляторов от других устройств в том, что реле состоят из неразборного корпуса. При сборке, корпус склеивают герметиком или спец смолой. Нет смысла его разбирать и ремонтировать, так как такие электрические приборы стоят недорого.
Видео «Как правильно разобрать и перебрать узел своими руками»
Инструкция по разбору и переборке генераторного узла для ВАЗ представлена на видео ниже (автор ролика — Denis Legostaev).
АвтоНовости / Обзоры / Тесты
Замена Генератора Ваз 2109 На Более Мощный
Замена генератора ваз 2109 на более мощнейший
Для вас не достаточно штатного генератора? Нередко ездите ночкой с включеным головным светом, кучи противотуманных фар, любите слушать музыку по другому просто для убежденности (зима, печка, подогрев стекла). Можно поменять собственный генератор на десяточный. Сравним свойства генераторов:
Штатный (37.3701) – ток до 55А при 5000об/мин, передаточное отношение 1:3.5,04 От 2110 (94.3701) – ток до 80 А при 6000 об/мин, передаточное отношение 1:3.5,4
Невооруженным глазом видно, что десяточный генератор практически в полтора раза сильнее. Закономерно делают предположение, что при схожем токе нагрузки, надежность у него должна стать выше. Дополнительно во время работы на ХХ выдаваемая мощность, тоже чем просто.

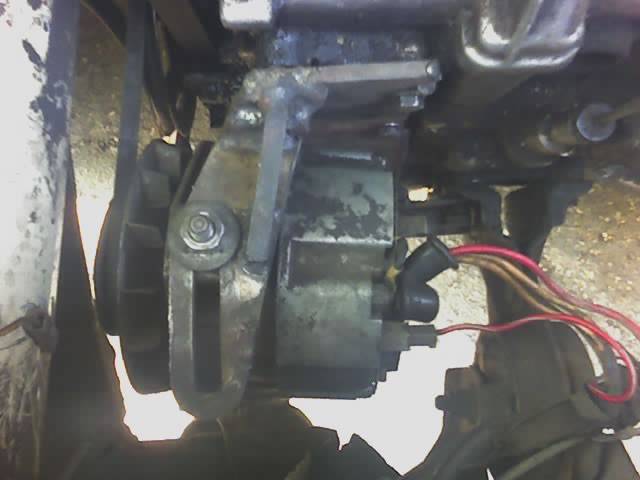

Вначале оцениваем возможность переделки. Верхний кронштейн десяточного генератора 94.3701 крепится 2.4 болтами, а нижний 3-мя, в отличии от штатного 37.3701, где употребляются 1 и 4.5 болта соответственно. Как следует, на блоке цилиндров будет два дополнительных отверстия, одно около верхнего кронштейна крепления генератора, другое около нижнего. Если повезет. они уже естественно и быть на блоке.
Последующим шагом покупаем что остается сделать нашему клиенту нужное:
Проверка дополнительных диодов
Короткое замыкание дополнительных диодов можно проверить без снятия и разборки генератора по схеме, приведенной на рисунке 6.
Так же как и для проверки вентилей выпрямительного блока, при этом необходимо отсоединить провода от аккумуляторной батареи и генератора, снять защитный кожух генератора и отсоединить провод от вывода «D+» регулятора напряжения.

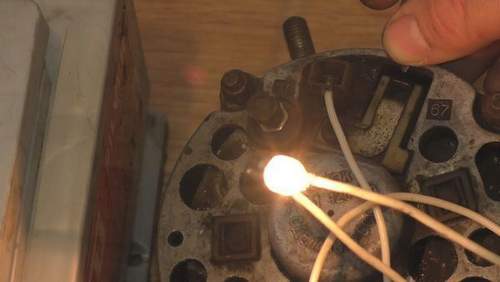

«Плюс» батареи через лампу (1–3 Вт, 12 В) присоедините к выводу «D» генератора, а «минус» к одному из фазных выводов обмотки статора.
Если лампа загорится, то в каком-то из дополнительных диодов имеется короткое замыкание.
Найти поврежденный диод можно, только сняв выпрямительный блок и проверяя каждый диод в отдельности.
Обрыв в дополнительных диодах можно обнаружить осциллографом по искажению кривой напряжения на штекере «D», а также по низкому напряжению (ниже 14 В) на штекере «D» при средней частоте вращения ротора генератора.
Проверка снятой детали
Можно тестировать и снятый с генератора элемент. Для этого нужно включить лампу 1–3 Вт, 12 В между щётками щёткодержателя. Необходимо по очереди подключить источники питания к выводам D+ и «масса». Сначала присоединяем источник на 12 В, затем — на 15–16 В. Если всё нормально, то при подключении первого варианта лампа будет гореть, а со вторым гаснуть. Если она горит и там, и там, значит, есть пробой в регуляторе. Совсем не горящая лампа свидетельствует об обрыве или отсутствии контакта между составными элементами. Чтобы проверить наличие контакта, подключите лампу не к щёткам, а к выводам D+ и DF.
Как избежать серьезных поломок
Чтобы не попасть на замену всего генератора и более
тяжелый ремонт автомобиля, щетки надо вовремя заменять. Неисправный
преобразователь не будет питать аккумулятор, из-за чего увеличится зарядный ток
устройства. Это повлечет за собой другие, более тяжелые последствия — к
примеру, разрушение диодного моста.
Внимание
стоит уделить также батарее
внешнего питания. Да и вообще, АКБ с генератором работают в тандеме, порча
одного устройства обязательно сказывается на состоянии другого
Поэтому не
нарушайте правил эксплуатации аккумулятора, заменяйте его при истечении срока
службы, не допускайте механических повреждений и переполюсовки.
Помните, что генератор имеет самую большую скорость
вращения из всех узлов автомобиля — его обороты даже превышают частоту оборотов
силового агрегата. Они составляют примерно 10-14 тыс. об/мин, что в 2-3 раз
больше, чем у ДВС. Поэтому срок службы электродвигателя и ниже в два раза.
Условно поломки генератора делят на механические и
электрические. В первом случае косвенным признаком неисправности становится
повышенная шумность работы устройства, что характеризует поломку
подшипников в передней крышке. В случае
электрического повреждения наблюдается отсутствие напряжения АКБ, низкий ток
или превышение заряда.
Регулятор
напряжения или реле на современном автомобиле, как и щетки, играет важную роль.
Как известно, генератор автомобиля соединен с коленчатым валом ДВС через мягкий
привод (ремень). Скорость движения машины и обороты бывают разными, поэтому ток
выдается несбалансированным. Чтобы сглаживать и регулировать выдаваемое напряжение,
и нужен регулятор. Его часто называют «таблеткой», «шоколадкой»,
«стабилизатором».
Щетки генератора.
Как определить, что щетки генератора необходимо заменить?
Щетки генератора деталь которая есть практически в каждом автогенераторе.
Чем современней автомобиль, особенно иномарка, тем больше в нем электрических потребителей, которые тем или иным образом облегчают жизнь владельцу машины. Соответственно все большую роль среди автомобильных агрегатов играет автогенератор, который снабжает электричеством все потребители на машине.
Для чего предназначены щетки генератора?
С помощью щеток генератора напряжение с реле регулятора подается на обмотку возбуждения — ротор . На роторе закреплены коллекторные кольца — коллектор ротора к которому плотно прилегают щетки. Чтобы передать ток с реле напряжения на обмотку ротора, щетки должны находится в определенном положении и прижиматься к коллекторным кольцам с определенной силой. Для этого они установлены в посадочных местах щеткодержателя и с обратной стороны их поджимает пружина.
Материал из которого изготовлены щетки генераторов иностранных производителей — смесь меди и графита отличается от отечественных лучшей износостойкостью и проводимостью. По этой причине не рекомендуется установка на иномарки этого элемента от отечественных автомобилей.
Как узнать, когда нужна замена щеток генератора?
- Пробег автомобиля, 150-200 тыс. км. является сроком когда деталь порядком изношена.
- Загорается и снова тухнет контрольная лампочка зарядки аккумулятора. Так может продолжаться несколько дней, пока значок не загорится окончательно.
- Потеря мощности или просадка напряжения из за неплотного прилегания изношенной детали.
- Скачки напряжения бортовой сети автомобиля могут свидетельствовать о неисправности детали.
- Если на генератор попало много моторного масла или иной технической жидкости, в этом случае деталь подвержена повышенному износу.
Как проверить, действительно ли необходима замена щеток генератора?
Для определения причин неисправности необходимо разобрать генератор и осмотреть щетки генератора — они должны быть достаточной длинны и контактировать с контактными кольцами.
Если оставшаяся длинна хотя бы одного элемента менее 3 мм, необходима замена в любом случае. Также щетки генератора должны быть хорошо подвижны в своих посадочных местах, иметь примерно равную остаточную длину, не должны быть загрязнены, пружины должны прижимать с одинаковым усилием.

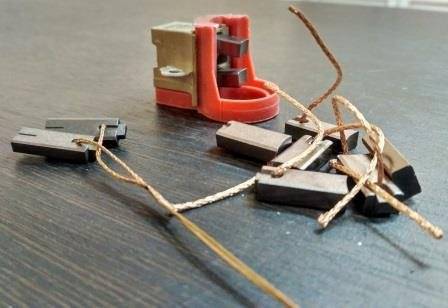

Как выполнить замену щеток на генераторе? Порядок действий.

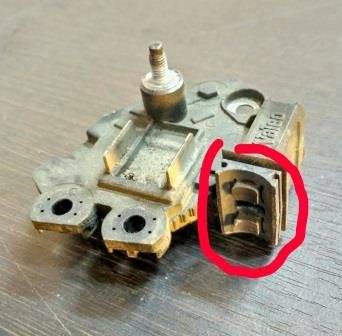

На многих современных автогенераторах щетки составляют одно целое с реле регулятором напряжения, например это справедливо для фирм Valeo, Bosch, Mitsubishi, Magneti Marelli у фирмы Denso реле регулятор выполнен отдельно от щеточного узла.
Для замены щеток генератора, если они встроены в реле регулятор, из инструментов потребуются паяльник 40-100 Вт, припой, флюс, сверло 1,5-3 мм, дрель или шуруповерт, а также инструмент для снятия регулятора.
- Снимаем защитную крышку
- Снимаем реле-регулятор напряжения (либо щеточный узел)
- Со стороны крепления жгута щетки высверливаем контакт так, чтобы остатки детали вышли. Стараемся не повредить пружину, которая находится внутри щеточного узла.
- Берём новые щетки, проверяем свободно ли они двигаются в своих посадочных местах
- Вставляем пружину и заводим жгут в отверстие, так чтобы осталась необходимая рабочая длинна.
- Запаиваем место контакта, остатки жгутов отрезаем.
- Собираем все в обратной последовательности.
На некоторых реле регуляторах возможна замена щеток генератора, а на некоторых деталь заменить не получиться, можно заменить реле регулятор в сборе.
Например на генераторах Бош примерно с 2000 года реле регулятор идет в сборе с щетками, замена не возможна.
