Регулятор напряжения генератора ВАЗ 2107 – неисправности, тесты + Видео

Как проверить регулятор напряжения генератора

Современный регулятор, совмещенный со щеточным узлом, применяется на большинстве автомобилей иностранного и отечественного производства. Для начала оценим доступ к генератору. Если он труднодоступен и неудобен, то лучше будет снять его с автомобиля. Если же доступ свободный, то снимаем с него реле, не снимая генератор. Но перед этим обязательно нужно снять минусовую клемму с аккумулятора.

Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.

Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.

Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.

Подключаем зарядное устройство к внешней сети и включаем его. Ручка регулятора нагрузки должна быть на минимальном уровне. Начинаем потихоньку поднимать напряжение. При этом накал лампочки должен понемногу увеличиваться. При нагрузке 12 вольт и более она должна гореть в полный накал. Продолжаем плавно поднимать напряжение до тех пор, пока не потухнет лампочка, или нагрузка не достигнет значения 15 вольт. Если регулятор исправен, то лампочка должна погаснуть на значении напряжения 14,2 -14,5. При снижении нагрузки лампочка опять загорится.

Если лампочка тухнет до 14 вольт, или достигнуто напряжение более 14,8 вольт, а лампочка все еще горит, то такой регулятор надо менять.

Проверка отдельного регулятора напряжения генератора

Таким же способом проверяется отдельно стоящий стабилизатор. В основном он крепится на кузове в моторном отсеке. Но иногда и на крышку генератора. В любом случае откручиваем его и подсоединяем к стенду. Пусть, например, это будет стабилизатор типа Я112 В.

Плюсовой провод подсоединяем к клеммам «Б» и «В», минус подаем на корпус. Контрольную лампочку соединяем с клеммами «В» и «Ш». Далее делаем все точно так же, как и с совмещенным стабилизатором. Плавно поднимаем нагрузку, при достижении 14,5 вольт должна произойти отсечка. Если отсечки нет, то меняем регулятор.

Проверяем устаревший 591.3702−01

Этот устаревший тип реле устанавливался почти на все заднеприводные автомобили. Относится он к отдельно стоящим. Всегда крепился к кузову моторного отсека. Схема подключения для проверки слегка отличается от вышеописанной. Действия и суть проверки остаются прежними.

Здесь имеется всего два контакта. Маркировка выполнена цифрами «67» и «15». Контакт под номером «67» — это минусовая клемма. Соответственно «15» — плюс. Минусовой провод с зарядного устройства закрепляем на корпусе устройства. Плюсовой крепим на клемме 15. Провода контрольной лампочки соединяем: один на корпусе, второй и клемме «67». Наш стенд готов к проверке.

Как проверить мультиметром регулятор к1216ен1

И напоследок пару слов о реле к1216ен1. Этот регулятор устанавливался на заднеприводные, и переднеприводные ВАЗы с инжекторными двигателями. Если учесть тот факт, что таких автомобилей эксплуатируется немало по всему постсоветскому пространству, нельзя обойти его стороной.

Этот регулятор принадлежит к совмещенному реле со щеточным узлом. Его предварительная и основная проверка проводится по вышеописанному методу. Никаких особых отличий нет.

Где Находится Реле Зарядки Ваз 2107 Инжектор

где является реле упражнение на ВАЗ-2107

Как правило, задачи запуска двигателя наблюдаются зимой, если ВАЗ-2107 остается на ночь на открытом воздухе. Это может произойти по разным причинам, однако, когда индикатор батареи мигает на панели устройства, вы должны сначала подозревать проблемы с реле заряда. В большинстве случаев такие водители сталкиваются с теми водителями, которые часто плохо обслуживают свой автомобиль.

Как поменять зарядное реле на ВАЗ-2107, также там, где оно прямо является

? Эта статья ответственна за это решение.

Как работает дубинка

Это устройство на ВАЗ-2107

(и карбюратор, иинжектор ) находится в том же корпусе, что и щеточный механизм.

Его основное назначение — стабилизировать напряжение на выходе генератора. Совсем недавно реле, выполненные в виде электрических плат, были проданы в магазинах. Был один недостаток — относительно короткая продолжительность жизни. Такие устройства не могут быть разобраны и просто заменены на исправные при поломке.

Современные аналоги немного меньше по размеру, и здесь используется полупроводник. Старый тип реле не найден. Новая версия не уступает ей функционально и также способна жестко регулировать напряжение в диапазоне от 13,4 В до 14,8. Превышение последнего значения при измерении тестером батареи ясно указывает на поломку реле.

Где находится реле стартера карбюратора ВАЗ 2107.

Когда менять реле

В следующих ситуациях:

когда щетки изнашиваются;
если есть неисправность в цепи;
жилье разрушено;
наблюдается износ крепежа.

ВАЗ 2107 Зарядка прошла. Опасные взломы.

ВАЗ 2107 инжектор

. Батарея разряжена. Вольтметр не показываетупражнение . Индикатор батареи гаснет. Нет.

В первом случае лопасти, установленные на роторе, постоянно воздействуют на щетки, в результате они изнашиваются, и затем электричество к обмотке возбуждения перестает течь, что означает, что сам генератор не сможет включиться.

где реле заряда расположенный

Тем, кто его не нашел, сообщаем, что это устройство установлено непосредственно на корпусе генератора,2107

. Непосредственно на его задней крышке находится круглый предмет, установленный на небольшой пластиковой платформе сверху. В большинстве случаев это черный. К нему прикреплен желтый пост. Фактически, именно эта незаметная деталь является желательной эстафетой. Не вынимайте его сразу, так как он крепится к поверхности генератора двумя винтами.

Чтобы предотвратить удаление всего устройства выработки электроэнергии, выполните следующие действия при замене элемента в следующем порядке:

отсоедините отрицательный разъем от аккумулятора, в противном случае существует риск короткого замыкания;
вытащите упомянутый выше желтый провод из реле;
Снимите оба болта, удерживая его на крышке генератора.

Устройство может быть легко удалено. Далее мы проверяем. Прежде всего, необходимо убедиться, что щетки на нем сохранили достаточную длину, в противном случае реле необходимо заменить.

Проверка здоровья

Есть несколько вариантов проверки. И если это вновь приобретенное реле, а старое — в любом случае, проверить его очень просто:

мультиметр подключается непосредственно к щеткам;
затем на реле подается постоянное напряжение, оно будет помещено в поле батареи (масса минус, контакт B плюс);
если зарядное устройство работает, счетчик покажет, сколько вольт он выдает (до 14,8);
при отсутствии мультиметра его следует заменить стандартной лампой 12 В, мощность которой, однако, не должна превышать 3 Вт.

Как только вы убедитесь, что устройство полностью работоспособно, установите его как положено. Процедура здесь обратная ранее описанной разборке.

Причины отказа генератора ВАЗ 2107

Генератор на «семёрке» выходит из строя нечасто, но поломки всё же случаются. Поэтому о том, как проявляются неисправности, стоит знать более подробно.

Пробой или обрыв обмотки

От исправности катушек генератора напрямую зависит его работоспособность. С катушками может произойти обрыв и замыкание витков, пробой на корпус. При обрыве обмотки ротора заряд АКБ будет отсутствовать, о чём скажет светящаяся лампочка заряда аккумулятора на приборной панели. Если проблема кроется в замыкании катушки на корпус, то такая неисправность в основном возникает в местах выхода концов обмоток к контактным кольцам. Замыкание статора возникает из-за нарушения изоляции проводов. В этой ситуации генератор будет сильно греться и не сможет обеспечить полноценный заряд батареи. Если же статорные катушки замыкают на корпус, генератор будет гудеть, греться, а мощность снизится.

Повреждение изоляции проводов может привести к короткому замыканию

Износ щёток

Щётки генератора обеспечивают подачу напряжения на обмотку возбуждения. Их неисправность приводит к нестабильному заряду или его полному отсутствию. При неисправности щёток:

потребители часто отключаются по непонятным причинам;
световые приборы работают тускло и мигают;
напряжение бортовой сети резко снижается;
АКБ быстро разряжается.
При сильном износе щёток возникают проблемы с зарядом АКБ

Реле-регулятор

Если после запуска двигателя на клеммах аккумулятора напряжении ниже 13 В или значительно выше 14 В, то неисправность может быть вызвана неполадками регулятора напряжения. Выход из строя этого устройства может значительно сократить срок службы аккумулятора. Если после ночной стоянки стартёр не крутит или на самой батарее вы заметили белые подтёки, то самое время провести диагностику реле-регулятора.

Если на клеммах аккумулятора при работающем двигателе напряжение превышает 15 В, то проблема кроется в регуляторе напряжения

В этом устройстве возможны такие неполадки:

ненадёжный контакт со щётками;
пробой элементов;
внутренний обрыв цепи.

Заряд может отсутствовать по причине износа или зависания щёток, что связано с усадкой пружин при длительной эксплуатации.

Пробой диодов

Выходу диодного моста из строя могут предшествовать:

попадание влаги внутрь генератора;
грязь и масло;
«прикуривание машины» при полном разряде АКБ и неправильном подключении проводов.
Загрязнение генератора маслом может быть причиной выхода из строя диодного моста

Подшипники

На генераторе ВАЗ 2107 установлено 2 шариковых подшипника, которые обеспечивают свободное вращение ротора. Иногда генератор может издавать нехарактерные для его работы звуки, например, гул или посторонний шум. Разборка генератора и смазка подшипников может устранить проблему лишь временно. Поэтому лучше всего детали заменить. Если они выработали свой ресурс, то генератор будет издавать гудящий звук. Затягивать с ремонтом не стоит, поскольку велика вероятность заклинивания узла и остановки ротора. Подшипники могут разбиваться и гудеть из-за отсутствия смазки, большого износа или низкого качества изготовления.

Видео: как шумят подшипники генератора

Любую неисправность генератора ВАЗовской «семёрки» вполне возможно устранить своими руками. Чтобы выявить проблему, необязательно иметь специальное оборудование, владеть знаниями и навыками работы с электрооснащением автомобиля, хотя лишними они не будут. Для проверки генератора будет достаточно цифрового мультиметра или лампочки на 12 В.

Лада 2107 Pensamiento clásico › Бортжурнал › Регулятор напряжения трехуровневый на ваз 2107

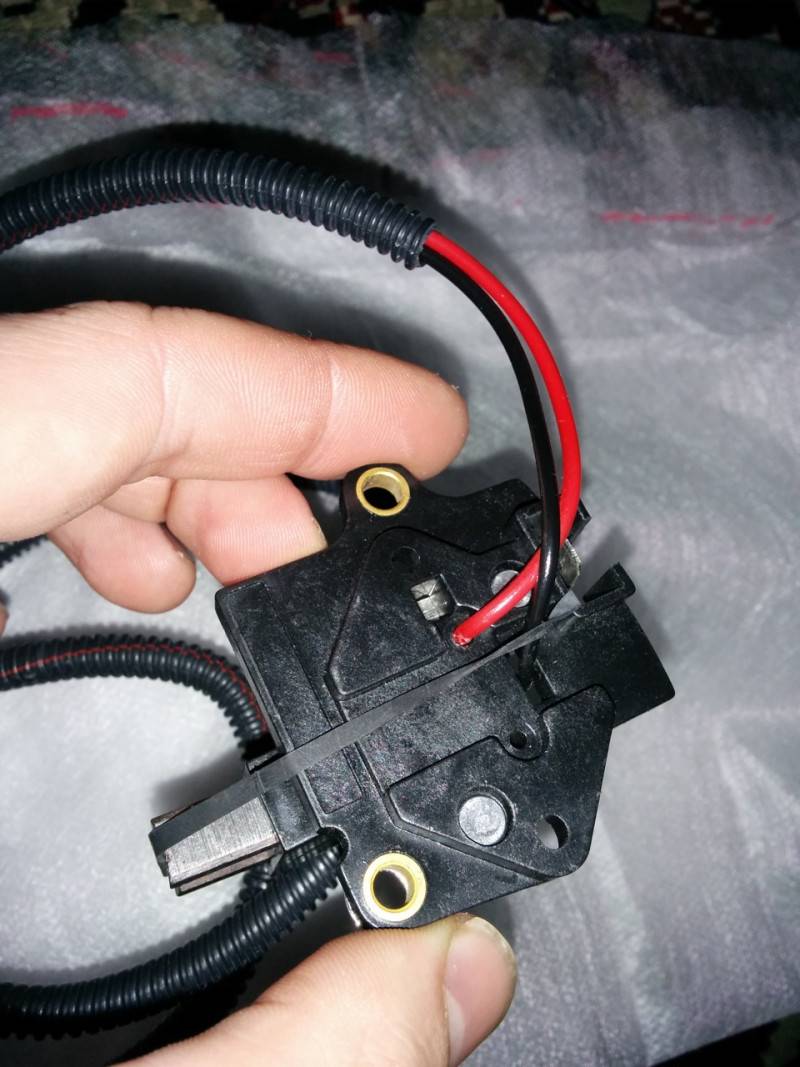

И вот свершилось, 2 дня назад приобрел 3х уровневый регулятор, т.к. генератор под нагрузкой не выдавал желаемого результата. При обильной нагрузке фары+печки+обогрев стекла+дворники+вентилятор охлаждения выдавало 10,9-11 В. Без нагрузки 13,6 В норма, посоветовавшись со знатоками все указывало на регулятор напряжения, ибо при не исправном диодном мосте зарядка не держалась бы и на холостых. Разница между обычным регулятором и 3х уровневым не большая в цене, поэтому выбрал его.

коробка все просто.

провод довольно длинный.

сами щетки без таблетки.

собственно сама плата под крышкой.Вчера вечером помчал в гараж к другу и приступил к установке. Скажу одно установка оказалась проще чем я думал. Снял первую защиту и вуаля доступ к генератору свободен.

стандартный регулятор.Как читал в разных темах у всех регулятор крепиться на болтах под отвертку, в моем же случае он оказался на болтах под ключ, как позднее выяснилось под 6 (слишком не стандартно). Снял клему с регулятора и открутил его, и вот результат.

одна короче другой.

такая таблетка.Одна щетка оказалась короче другой и по сравнению с новыми щетками эти выглядели значительно короче. Не знаю точно это слишком критичный износ ?

сравнение щеток.Далее поставил новые щетки на генератор. Ставиться легко, можно подлезть сверху генератора левой рукой и держать щетки с верху пока вкручиваешь болты.

Новые щетки.Сам корпус регулятора прикрутил на массу корпуса к газовому клапану.

сел как по маслу.Поставил тумблер в среднее положение, на нем гена выдает 13,7-14 В. При поездке напряжение держалось ровно, иногда падало до 12,8. Вообщем я доволен, по сравнению с тем, что было это гуд. Далее поездим увидим как регулятор будет себя вести.

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера

и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2 — запускаем двигатель.

Горит лампа контроля зарядки аккумулятора

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе «плюс» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора Ваз-2107

Если «плюс» есть— проверяем «таблетку» (она же «шоколадка») и генератор.

«Плюса» нет— придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите видео

2) Запускаем двигатель

Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Вольтметр показывает нормальное напряжение (зарядка есть)

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Напряжение слишком низкое (двигатель работает). Слабая зарядка

3) Если генератор вроде бы работает, но аккумулятор постепенно разряжается

выполним еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму аккумулятора, снимаем ее. Работающий на холостом ходу двигатель (обороты примерно 900) заглохнуть не должен. Если двигатель остановился, ставим клемму на место и заводим снова. Удерживая обороты 1200-1500 снимаем клемму снова. Двигатель снова заглох? Тогда выключаем фары, оставляем вентилятор отопителя включенным повторяем тест. Теперь двигатель с отключенной от аккумулятора минусовой клеммой продолжает работать. Вывод- генератор работает, но требуемый ток не выдает, нужно его ремонтировать.

Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку

Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания

Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем

Демонтаж и проверка регуляторов напряжения на ВАЗ 2107

Сначала определимся с инструментами и приборами, которые потребуются для работы. Вот они:

бытовой мультиметр;
рожковый ключ на 10;
отвёртка плоская;
отвёртка крестовая.

Последовательность работы

Если у водителя возникли подозрения о поломке регулятора напряжения, то первое, что он должен сделать — проверить напряжение, выдаваемое аккумулятором.

Двигатель автомобиля глушится, открывается капот. С помощью мультиметра измеряется напряжение между аккумуляторными клеммами. Если оно упало ниже 13 вольт (или наоборот, повысилось выше 14 вольт), то это говорит о поломке регулятора. При поломке регулятора первым делом проверяется напряжение между клеммами аккумулятора
Убедившись, что аккумуляторная батарея плохо заряжается именно из-за неисправного регулятора, его необходимо отключить от сети автомобиля, но вначале с аккумуляторной батареи в обязательном порядке снимается провод «массы». Если этот провод не отключить, то высока вероятность короткого замыкания, которое приведёт не только к выгоранию многих предохранителей на замкнувшем участке, но и к оплавлению самой электропроводки.
Если на ВАЗ 2107 установлен старый внешний регулятор, то с него вручную снимаются все клеммы, после чего рожковым ключом на 10 откручиваются гайки, которые удерживают регулятор на корпусе автомобиля. Внешний регулятор напряжения ВАЗ 2107 держится всего на двух болтах на 10
Если ВАЗ 2107 оборудован внутренним трёхуровневым регулятором, то для его снятия потребуется отвернуть крестовой отвёрткой пару крепёжных болтов, удерживающих это устройство в корпусе генератора. Внутренний регулятор снимается с помощью маленькой крестовой отвёртки
После снятия регулятора отрицательный полюс аккумуляторной батареи подключается к массе реле (если регулятор внешний), либо к контакту «Ш» (если регулятор внутренний); Контакт «Ш» находится в левом нижнем углу регулятора напряжения
Положительный полюс аккумуляторной батареи соединяется с контактом «К» (этот контакт имеется на регуляторах всех типов);
Мультиметр подключается либо к щёткам генератора, либо к выходам реле.
После включения мультиметра и подачи напряжение в 12–15 вольт, оно должно появляться и на щётках генератора (или на выходах реле, если регулятор внешний). Если возникшее на щётках или на выходах напряжение держится постоянно, то это явный признак пробоя регулятора. Если на щётках или выходах не фиксируется вообще никакого напряжения — налицо обрыв в регуляторе.
Как в случае пробоя, так и в случае обрыва регулятор придётся менять, поскольку ремонту это устройство не подлежит.
Вышедший из строя регулятор заменяется новым, после чего производится обратная сборка электросистемы автомобиля.

Видео: проверяем регулятор напряжения на ВАЗ 2107

Как и любое другое устройство, регулятор напряжения может сломаться внезапно. А особенно тяжело водителю приходится, если поломка случается далеко от дома. Удивляться тут нечему: водителей, постоянно возящих с собой запасные регуляторы, ещё поискать. Но даже в такой непростой ситуации способ добраться до дома (или до ближайшего сервисного центра) всё же есть. Но быстро доехать не получится, потому что каждый час придётся лезть под капот и снимать клеммы с регулятора напряжения. А потом с помощью подходящего куска изолированного провода замыкать плюсовую клемму аккумулятора и контакт «Ш» на регуляторе. Делается это для того, чтобы заряжающий ток не превысил отметку в 25 ампер. После этого клеммы регулятора возвращаются на место, а автомобиль заводится. На нём можно ехать минут 30, при этом следует включить максимальное количество потребителей энергии — от фар до магнитолы. А через 30 минут следует опять остановиться, и снова проделать всю вышеуказанную процедуру, так как без этого аккумулятор просто перезарядится и закипит.

Итак, проверить регулятор напряжения на ВАЗ 2107 под силу даже начинающему автолюбителю. Всё, что для этого требуется — умение пользоваться мультиметром и отвёрткой. Выполнение перечисленных выше рекомендаций позволит автовладельцу сэкономить около 500 рублей. Именно столько стоит в автосервисе проверка и замена регулятора напряжения.

ШИ-стабилизатор

Широтно-импульсные стабилизаторы характеризуются более стабильной работой, то есть в сеть автомобиля подается почти постоянное напряжение, а небольшие отклонения в пределах нормы носят плавный характер. В схеме устройства использованы те же детали, что и в оригинале, но в то же время включена микросхема К561ТЛ1. Это позволило собрать мультивибратор и формирователь коротких импульсов на 1-м узле. Также упрощен узел управления выходным ключом за счет применения полевого транзистора, повышенной мощности.

Цикл работы стабилизатора

С включением зажигания на выходе триггера DD1.1 появляется низкий логический уровень. В следствии, этого током зарядки конденсатора СЗ открывается транзистор VT1. Он в свою очередь начинает подавать на входы элемента DD1.2 высокий уровень, единовременно разряжая конденсатор С4. С появлением на выходе низкого уровня DD1.2 открывает полевой транзистор VT3. Ток с вывода стабилизатора протекает обмотку возбуждения генератора.

После прекращения импульса на выходе DD1.1 образуется высокий уровень и транзистор VT1 закрывается. Происходит зарядка конденсатора С4 током, проходящим через резистор R5 от генератора, который управляется транзистором VT2. В то время как напряжение на конденсаторе С4 опуститься до нижнего предела переключения триггера DD1.2, он переключится. На его выходе возникнет высокий уровень, который закроет транзистор VT3. В целях защиты входных цепей микросхемы DD1 напряжение конденсатора С4 ограничивается диодом VD4, что при его последующей зарядке не приведет к переключению DD1.2. Когда же на выходе генератора снова формируется импульс низкого уровня, процесс начинает повторяться.

Таким образом, стабилизация осуществляется длительностью включенного состояния полевого транзистора, а процессом управляет измерительное устройство, а также генератор тока. Когда возрастает напряжение на выводе генератора нарастает ток коллектора транзистора VT2. При увеличении ампеража конденсатор С4 начинает заряжаться быстрее и продолжительность включенного состояния транзистора VT3 уменьшается. В следствии ток, который протекает через обмотку возбуждения генератора уменьшается и, конечно же, уменьшается выходное напряжение генератора.

При понижении напряжения на выводе от генератора ток на коллекторе транзистора VT2 снижается. В результате время зарядки конденсатора С4 возрастает. Это приводит к более длительному периоду включенности транзистора VT3 и ток, который протекает через обмотку возбуждения генератора, возрастает. Выходное напряжение генератора также увеличивается.

Как проверить исправность генератора ВАЗ 2107?

Для начала выясним из чего же, в принципе состоит генератор. За некоторым исключением, все генераторы автомобилей имеют схожий перечень компонентов:

Ротор. Это именно та часть генератора, которая вращается.
Статор. Он же корпус, на который смонтированы конденсатор, и контактные выводы. В корпус также прочно вмонтированы подшипники для ротора.
Крышки передняя и задняя. Съемные, обеспечивают доступ к “внутренностям” генератора.
Регуляторнапряжения. Бывает встроенного типа (интегрированный в конструкцию) или с возможностью замены.
Узлы крепления.

Основные неисправности генератора однотипны, равно как и методы их устранения. Общеизвестно, что при недостаточном токе заряда, когда стрелка вольтметра «лежит» в начальном секторе шкалы, первым делом проверяют, как натянут ремень привода генератора. Если он проскальзывает, то шкив не сможет вращаться должным образом. Если предохранитель генератора цел, а ремень привода натянут, стоит проверить такие моменты:

нет ли обрыва проводников от генераторного вывода с обозначением «30» до контакта с маркировкой «15»;

винт крепления держателя щетки. Может иметь место замыкание в результате износа пластмассового крепежа;

не загрязнена ли коллекторная группа, не стерлись ли щетки генератора;

нет ли замыкания на массу генераторной обмотки возбуждения. Проверяется тестером (мультиметром) в режиме «прозвона цепи» ;

можно проверить еще на обрыв (или замыкание) диодной группы выпрямительного блока.

Если стрелка вольтметра всё время находится в красном секторе максимального тока, нужно выяснить, нет ли нежелательного контакта между шиной щетки и винтом крепления щеткодержателя. Кроме того, возможно, что генераторный регулятор напряжения не выполняют свою функцию, а значит он требует замены.

Потусторонний вой во время работы автомобильного генератора, смолкающий после остановки двигателя – это признак межвиткового замыкания в статоре генератора. Могут скрипеть и щетки, а также контактные кольца. Протирка контактной группы ветошью, смоченной бензином, решает проблему.

Треск и хруст, не характерные для исправного автомобильного генератора, намекают на то, что подшипники пора заменить. Плохо закрепленный шкив генератора тоже вносит свой вклад в звуковое «сопровождение». Затянуть фиксирующую гайку – вот и все решение.

Если же Вы решите полностью заменить генератор на новый, это также не станет проблемой. Данная процедура является простой, если соблюдать определенную последовательность действий.

Отсутствие заряда или плохой заряд.

Если значение меньше минимально допустимого, то проверьте напряжение без нагрузки. Так же необходимо замерить напряжение между выводом 30 генератора и его корпусом. Если при проверке генератора ваз 2107 значение напряжения, при включении дальнего света фар, на клеммах аккумуляторной батареи ниже 13,5.В, а при выключенном свете напряжение медленно растёт до значения до 13 – 13,4В. Причину в этом случае надо искать в плохом контакте от вывода 30 генератора до аккумуляторной батареи, плохом контакте минусовой клеммы и корпуса двигателя.

Для проверки надёжности соединения в клемме 30 генератора необходимо замерить напряжение между клеммой и корпусом генератора. Если напряжение значительно выше значения на клеммах аккумуляторной батареи, то следует открутить гайку крепления провода и зачистить места соединения и протянуть гайку самого вывода находящуюся между проводом и генератором. Плохой контакт в этом месте будет так же сопровождаться сильным нагревом контактного болта. Если напряжение на выводе больше 13,5.В, то произведите замер между плюсовой клеммой генератора и корпусом генератора. При значении равном значению напряжения между выводом 30 генератора и его корпусом, устраните нарушение контакта между минусовой клеммой генератора и корпусом двигателя. Если же значение меньше, то проверьте значение напряжения в контактных соединениях цепи от генератора до аккумуляторной батареи. Если значение напряжения на клеммах аккумуляторной батареи и выводе 30 генератора одинаковые, то неисправен сам генератор. Самой распространённой неисправностью в этом случае служит пробой одного диода выпрямительного моста.

Неисправность регулятора напряжения.

Если при проверке генератора ваз 2107 напряжение на клеммах аккумуляторной батареи при включенном и выключенном дальнем свете одинаково. При этом значение напряжения между клеммой

30 и корпусом генератора не отличается от значения напряжения на клеммах аккумулятора. Это возможно при неисправности регулятора напряжения генератора или отсутствии напряжения для первоначального возбуждения, неисправность самого генератора.

Для начала необходимо проверить наличие напряжения на возбуждение генератора. Это лучше сделать при помощи контрольной лампы, соединив один её конец с корпусом, а второй с проводом подходящим к щёткам генератора или выводу 61 генератора, если генератор имеет встроенный регулятор напряжения. Если питание на проводе отсутствует, то необходимо проверить целостность проводов, предохранителя и исправность регулятора напряжения на автомобилях с выносным регулятором.

Встроенные регуляторы напряжения необходимо проверить при наличии питания, на проводе, подключённом к ним или клемме 61 генератора. Как это сделать описано в статье «Проверка регулятора напряжения» и останавливаться на этом вопросе тут не имеет смысла. Если питание на возбуждение подходит и регулятор, и щёточный узел исправны, то неисправность надо искать в генераторе.

Пробуксовка приводного ремня.

Рассмотрим ещё один вариант событий выявленных при проверке генератора ваз 2107. После пуска двигателя, без включения нагрузки значение напряжения меньше нормы, но через некоторое время нормализуется. При включении нагрузки резко падает. Так же падение может быть в результате резкого увеличения оборотов двигателя с последующей нормализацией при работе на постоянных оборотах. Это свидетельствует о проскальзывании приводного ремня генератора, которое может быть вызвано его ослаблением или износом, как самого ремня, так и шкивов. Износ в этом случае легко определить по наличию блеска дна шкива. Ремень в этом случае необходимо обязательно заменить, натягивать в этом случае бесполезно. Причём излишне натянутый ремень может быть причиной разрушения подшипников генератора

При установке нового ремня необходимо обратить внимание на величину его погружения в ручей шкива. Если ремень провалился полностью, то шкив необходимо так же заменить. Ну, наконец, и последнее когда напряжение на клеммах аккумуляторной батареи при проверке генератора ваз 2107 выше 14,5В

это свидетельствует о неисправности регулятора напряжения или плохом контакте в минусовом выводе его с корпусом генератора при встроенном расположении регулятора или кузовом автомобиля при выносном расположении

Ну, наконец, и последнее когда напряжение на клеммах аккумуляторной батареи при проверке генератора ваз 2107 выше 14,5В. это свидетельствует о неисправности регулятора напряжения или плохом контакте в минусовом выводе его с корпусом генератора при встроенном расположении регулятора или кузовом автомобиля при выносном расположении.
