Как разобрать и собрать двигатель автомобиля

Порядок разборки двигателя автомобиля — инструкция

Порядок разборки двигателя автомобиля — инструкция и пошаговый план, как правильно разобрать двигатель, пошаговый список действий при разборке движка. Разборку двигателя производим следующим образом:

Порядок разборки двигателя автомобиля — инструкция:

1. Снимаем его с автомобиля.

2. Отсоединяем сцепление.

3. Снимаем приводной ремень распределительного вала, натяжной ролик и дистанционную шайбу, расположенную под натяжным роликом.

4. Отсоединяем и снимаем с распределительного вала шкив.

5. Снимаем крышку. Для этого отвертываем три крепительных болта водяного насоса и один болт с гайкой, прикрепляющий заднюю крышку приводного ремня распределительного вала.

6. Отсоединяем водяной насос. Поддеваем его сначала отверткой, которую вставляем между блоком цилиндров и фланцем насосного корпуса, и немного сдвигаем с места.

7. Порядок разборки двигателя автомобиля — теперь с блока цилиндров снимаем головку, масляный картер, прокладку, маслоприемник с отвертыванием их соответствующих болтов крепления

Ослабляя болты крепления маслоприемника и датчика масляного уровня в масляном картере, обращаем внимание на пружинные шайбы, установленные под ними. Для изъятия датчика из блока цилиндров коленвал устанавливаем в противовесное положение, не мешающее его достать

8. Крышку шатуна снимаем с проворачиванием коленвала, при этом снимаемый поршень должен быть в Н.М.Т. (нижняя мертвая точка). Затем откручиваем и снимаем крепительные гайки крышки детали. Иногда крышка не поднимается, в этом случае по ней два-три раза ударяем молотком. Стертый номер цилиндра на крышке переписываем с самого цилиндра и прикрепляем на крышке.

9. Открыв крышку, шатун заталкиваем внутрь цилиндра и вынимаем его вместе с поршнем

Деталь достаем предельно осторожно, при этом не касаемся зеркала внутри цилиндра, избегая его повреждения. Вынутые детали из цилиндра осматриваем, проверяя сохранность номера на шатуне, при необходимости номер наносим заново

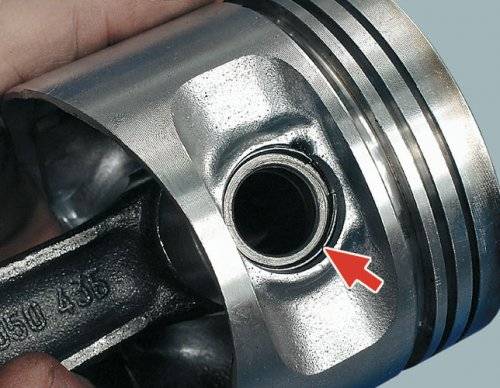

При разъединении поршня с шатуном на поршень тоже наносим номер, так детали при сборке цилиндров не перепутаются. Другие цилиндры двигателя снимаем аналогичным образом.

10. Отсоединяем маховик. Порядок разборки двигателя автомобиля — для этого сначала отсоединяем провод на аккумуляторе (от отрицательной клеммы), снимаем сцепление и коробку передач, откручиваем все 6 крепительных болтов маховика, который фиксируем от проворачивания с помощью отвертки, затем с болтов снимаем стопорную пластинку. Для проверки маховик снимаем с фланца коленвала, осматриваем зубья обода маховика. Если они сильно изношены или повреждены, маховик заменяем новым. Проверив зубья, осматриваем поверхности, где маховик прилегает к ведомым дискам сцепления и фланца коленвала. При наличии на поверхностях повреждений или задир маховик меняем на новый или отдаем в мастерские для заточки.

11. Отсоединяем держатель заднего сальника коленвала с прокладкой.

12. С коленчатого вала снимаем шкив. Внимательно следим за сидящей не очень плотно шпонкой в пазу коленвала, которая не должна потеряться, ее вынимаем и откладываем в сторону.

13. Открепляем масляный насос с прокладкой, снимаем у коренных подшипников крышки, откручивая соответствующие болты, и коленчатый вал.

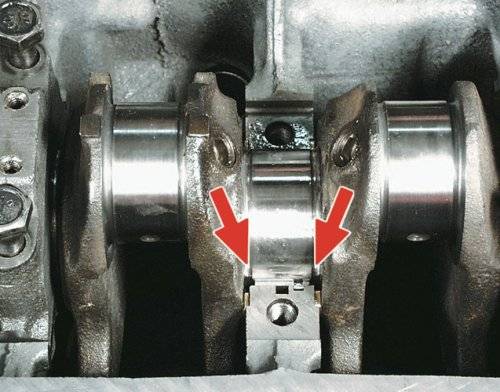

14. Для осмотра крышечных вкладышей коренных подшипников на средней опоре снимаем упорные полукольца коленвала. Вкладыши осматриваем. При обнаружении повреждений или следов износа детали заменяем новыми. Если следы повреждений или износа отсутствуют, то наносим маркировку в соответствии их установке относительно постелей и крышек при сборке.

Капитальный ремонт, что говорит о необходимости капитального ремонта двигателя

О том, что двигатель вашего транспортного средства нуждается в капитальном ремонте, вам могут подсказать детали цилиндров. Это заметно по более сильной потребности автомобиля в масле — расход составляет более одного литра на одну тысячу километров.

О чем говорит цвет выхлопных газов

Явным признаком расстройства мотора является наличие характерного сизого дыма из выхлопной трубы. Однако, при появлении данных симптомов, не стоит поспешно делать выводы.

Утечка масла

К примеру, большой расход масла может свидетельствовать о потере своей эластичности маслосъемных колпачков.

Изучите нашу статью о замене маслосъемных колпачков. 3drive создал полную и максимально понятную инструкцию об этой процедуре.

Следует выделить кривошипно-шатунный механизм — возможен характерный стук, говорящий о сложном повреждении подшипников, вкладышей коленчатого вала и других составляющих скольжения. Диагностировать стук можно при помощи стетоскопа, а давление в цилиндрах поможет определить манометр. Серьезными признаками для того, что в ближайшее время будет необходим капитальный ремонт мотора, могут послужить такие симптомы — подъем расхода топлива, потеря мощности, усиление шума движка.

Если вы обнаружили у своей машины основное число перечисленных выше признаков, то, скорее всего, вам не избежать «капиталки». Однако для более точной убежденности, требуется капитальный ремонт движка или нет, лучше все же обратиться на специальную станцию технического обслуживания, где проверят степень износа всех элементов мотора. При данной проверке на станциях используют специальные устройства — нутромеры, стрелочные индикаторы, микрометры, измерительные скобы. С помощью этих приборов можно точно определить потребность мотора в ремонте.

3.2.2.1.1. Порядок разборки и сборки двигателя

3.2.2.1.1. Порядок разборки и сборки двигателя

ОБЩИЕ СВЕДЕНИЯ

Блок цилиндров, коленвал и шатунно-поршневая группа

1. Держатель сальника 2. Блок цилиндров 3. Насос охлаждающей жидкости 4. Кронштейн генератора 5. Крышка цепи газораспределительного механизма 6. Кольцевая прокладка 7. Маслоприемник с фильтром грубой очистки 8. Маховик (ведущий диск гидротрансформатора) 9. Монтажная пластина 10. Коренные вкладыши 11. Упорные полукольца 12. Коленвал 13. Крышки коренных подшипников

Легче всего разбирать двигатель и производить все виды работ на переносном стенде, специально предназначенном для ремонта двигателя. Такие стенды можно часто взять напрокат. Перед монтажом двигателя на стенд необходимо снять маховик с механизмом сцепления, чтобы ввернуть болты стенда в блок цилиндров (картера коленвала).

Если стенда нет, то разбирать двигатель можно укрепив его на прочном верстаке или на полу. При разборке без применения стенда будьте очень осторожны во время манипуляций с двигателем.

Если вы будете приобретать готовый восстановленный двигатель, то сначала надо снять все навесные агрегаты, чтобы установить их впоследствии точно в таком же порядке как и при самостоятельном капитальном ремонте. К таким агрегатам относятся:

– генератор,и кронштейны насоса гидроусилителя и (или) компрессора кондиционера (в зависимости от комплектации автомобиля); – распределитель зажигания, свечи и высоковольтные провода; – насос охлаждающей жидкости и шланги термостата и радиатора; – детали карбюратора или системы впрыска топлива; – все датчики и электромагнитные клапаны вместе с проводкой; – всасывающий и выпускной коллекторы ; – масляный фильтр; – топливный насос – для карбюраторных двигателей; – детали подвески двигателя; – маховик/ ведущий диск гидротрансформатора. Предупреждение

При снятии с двигателя навесных агрегатов, с особым вниманием отнеситесь к тем мелочам, которые могут облегчить сборку двигателя. Нанесите метки на прокладки, сальники, дистанционные втулки, штифты, болты, шайбы, гайки и др., чтобы при сборке установить их в прежнее положение

Если будет устанавливаться блок цилиндров неполной комплектации (т.е. блок цилиндров с подогнанными и установленными кривошипно-шатунным механизмом и поршневой группой), то следует также снять головку блока цилиндров, масляный поддон, масляный насос и цепи привода распредвалов.

Если планируется провести капитальный ремонт с полной разборкой, то двигатель надо полностью разобрать и снять детали внутреннего устройства двигателя в следующем порядке (если не оговорено особо см. подраздел 3.1.1 и подраздел 3.1.2.2.1).

– всасывающий и выпускной коллекторы; – масляный поддон; – цепи привода распредвалов со звездочками; – головка блока цилиндров; – маховик; – шатунно-поршневая группа; – коленвал.

Перед разборкой и выполнением процедур капитального ремонта убедитесь, в наличии всего необходимого оборудования и инструментов. Перечень необходимых инструментов приведен в начале данного руководства.

Перед началом сборки приготовьте все необходимые новые запчасти, прокладки и уплотнители, а также необходимые инструменты и приспособления. Ознакомьтесь с описанием процедур сборки, чтобы представить себе объем предстоящих работ и еще раз убедиться в наличии всего необходимого. Помимо традиционных инструментов и материалов также понадобится фиксирующий состав для резьбовых соединений. Также будет нужен жидкий герметик для уплотнения разъемных соединений, в которых установка прокладок не предусмотрена. Изготовителем рекомендуется применение жидкого герметика Genuine Liquid Gasket (имеется в продаже на станциях техобслуживания Nissan).

Чтобы сэкономить время и трудозатраты, сборку рекомендуется проводить в следующем порядке:

– коленчатый вал; – поршни в сборе с шатунами; – головка цилиндров и толкатели; – цепь (цепи) механизма газораспределения; – масляный поддон; – маховик; – навесные агрегаты.

Перед сборкой все детали должны быть тщательно очищены и просушены, все дефекты устранены. Детали следует выложить на абсолютно чистом рабочем столе (или содержать в индивидуальных упаковках).

Мифы о дизельном двигателе

Дизельные моторы окружены большим количеством выдумок, которые развеиваются всеми владельцами «солярного чуда» — вот некоторые из них

Дизель имеет очень большой ресурс. Действительно, ресурс дизельного мотора на грузовике нельзя было сравнивать с бензиновым мотором. В то время, как бензиновый двигатель отправляли на второй капитальный ремонт или на переплавку, дизельный агрегат только заканчивал срок свой эксплуатации.

В легковых автомобилях ресурс дизельного двигателя и бензинового практически одинаков — здесь о преимуществе говорить не приходится.

Большая экономичность. Если брать расход топлива, то дизельные моторы действительно потребляют меньше солярки на 100 км, стоимость дизтоплива на 20-50% дешевле, чем бензина. Расходы на ремонт и обслуживание дизельного мотора превышают в несколько раз расходы на обслуживание бензинового агрегата.

Виды самостоятельного ремонта

Как и любой силовой агрегат движок УАЗа – сложная как технологически, так и в разборке/сборке система. Самостоятельно, даже с наличием набора инструментов и опыта, рекомендуется выполнять неотложную помощь и текущий ремонт.

Важно! Капитальный ремонт – трудоемкая процедура, проведение которой стоит доверить опытным автомеханикам, специализирующимся на обслуживании моторов этого типа. Вмешательство своими руками и некомпетентная диагностика могут закончится как непредвиденной поломкой, так и лишними денежными затратами

Итак, для восстановления работоспособности движка самостоятельно проводятся мероприятия:

• Неотложной помощи. Фактически, устранение причин, приводящих к тревожным симптомам. Например, подтяжку диафрагмы или регулировку соединения трубопровода при повышенном расходе топлива. Или промывку клапана и замену вкладышей подшипников коленвала и распредвала при сниженном давлении масла. Особенность такого ремонта двигателя УАЗ 417 – меры временные. Визит в автосервис после такой «реанимации» обязателен.
• Частичного ремонта. Такую процедуру в дороге не проведешь, поскольку необходима диагностика на специальном стенде. Далее выполняется выборочный демонтаж изношенных узлов, деталей. Механизмы, подлежащие замене (если невозможно восстановление) заменяются на новые (или целые) Благо, что в отличие от импортной техники, дефицита с запчастями на УАЗ в стране нет.

Снятие двигателя

Рекомендуется двигатель и коробку передач снимать вместе как единый силовой агрегат и затем отсоединить двигатель от коробки передач. Нижеизложенные работы выполняются одинаково для двигателей всех типов, дополнительные указания даны для автомобилей с автоматической коробкой передач. При подъеме силового агрегата его нужно наклонить под углом 45° для обеспечения выхода из моторного отсека коробки передач

Силовой агрегат весит более 200 кг, поэтому при снятии требуется соблюдать особую осторожность и не повредить поверхности кузова или лакокрасочное покрытие

Во избежание повреждений на крылья автомобиля положить защитные чехлы. Стопорный рычаг на левом кронштейне капота освободить и капот поднять вверх до выхода рычага из зацепления. Затем освободить стопорный рычаг на правом кронштейне капота. Капот перевести в вертикальное положение. На рисунке показано положение защелки.

• Отсоединить минусовый провод от аккумуляторной батареи и снять батарею вместе с рамкой крепления.
• Открыть пробку системы охлаждения. Температура охлаждающей жидкости не должна быть более 90°С.
• Отвернуть пробку для слива охлаждающей жидкости на правой и левой сторонах блока цилиндров. При этом не путать пробки с болтами крепления крышек коренных подшипников коленчатого вала. На рисунках показаны пробки слива охлаждающей жидкости и стрелками показаны болты крепления крышек.
• Снять радиатор и вентилятор. Для этого снять резиновые опоры и скобы крепления радиатора. Радиатор вынуть, затем снять масляный радиатор. В автомобилях с автоматической коробкой передач перед снятием радиатора снять шланги с радиатора охлаждения масла коробки передач и заглушить отверстия в шлангах.
• Снять расширительный бачок.
• Снять систему выпуска газов в сборе.
• Отсосать масло из бачка рулевого усилителя и отсоединить шланги от насоса рулевого усилителя.
• Отсоединить все шланги и трубопроводы системы охлаждения, системы смазки, системы питания и провода между кузовом автомобиля и двигателем. Желательно пометить трубопроводы.

Отсоединить тягу управления подачей топлива.
В автомобилях с кондиционером необходимо слить хладагент

Работа должна проводиться очень осторожно. При отсутствии опыта необходимо обратиться за технической помощью и указаниями

Затем отсоединить шланги от сдвоенного трубопровода.
Отвернуть в нижней части кузова слева и справа болты крепления передних опор двигателя, для отворачивания использовать удлинитель с шарниром, который заводится снизу.
Закрепить на двигателе трос для подъема и надеть на крюк крана или другого грузоподъемного устройства. Трос слегка натянуть.
В автомобилях с регулируемой подвеской колес отвернуть четыре болта крепления насоса гидросистемы подвески вместе с соединительными трубопроводами, снять насос и отвести в сторону. Снять детали привода насоса.
Снять поперечину задней опоры двигателя вместе с опорой, перед снятием пометить расположение поперечины относительно кузова.
Отсоединить карданный вал от коробки передач и сдвинуть назад. Зажимную гайку на карданном валу не ослаблять.

Отсоединить провода от коробки передач (провод выключателя света заднего хода). В автоматических коробках передач отсоединить провода устройства Kickdown

Отвернуть одну сторону крепления амортизатора рулевого управления и повернуть его.
Снять амортизаторы подвески двигателя.
Ослабить болты крепления коробки передач к двигателю.
Установить под коробку передач домкрат (между опорной площадкой домкрата и коробкой передач установить деревянную прокладку).
Снять защитный брызговик туннеля кузова.
Осторожно поднимать двигатель, наклоняя его под углом приблизительно 45°. Коробку передач приподнимать при помощи домкрата, следуя за перемещением двигателя

Работу по поднятию двигатепя проводить медленно при постоянном контроле, следить, не осталось ли присоединенных проводов или трубопроводов особенно, если на автомобиле установлено дополнительное оборудование
Особое внимание обратить на крепление троса.

Правила сборки деталей КШМ

При сборке узлов и деталей групп кривошипно-шатунного механизма следует придерживаться определенных правил и требований, иначе можно повредить двигатель при запуске и работе.

Так, например, поршень современного поршневого двигателя внутреннего сгорания имеет ряд конструктивных элементов, которые не всегда можно обнаружить простым осмотром. В частности, отверстие под палец смещено относительно центральной оси симметрии поршня, а на его юбке имеются разрезы и проточки, которые, при неправильной установке поршня, могут вызвать его разрушение и поломку.

Кроме того, детали многоцилиндровых двигателей подбираются методом селекции по размерам и массе, чтобы уменьшить дополнительные инерционные нагрузки. По этим причинам монтаж узлов и деталей КШМ требует внимательности и знаний правил их сборки.

Особенности сборки поршней и гильз цилиндров

Поршни и гильзы цилиндров устанавливают комплектно в соответствии с размерами деталей. Массы различных поршней не должны отличаться друг от друга более чем на 2…8 гр. Поршни устанавливают меткой (обычно в виде стрелки) на днище поршня вперед по ходу движения. На некоторых поршнях вместо метки применяют надпись «Перед».

Точная установка поршня при сборке вызвана ослаблением юбки прорезью с одной стороны и смещением поршневого пальца от оси цилиндра в сторону. При установке поршней, имеющих выточки под клапаны, необходимо следить за правильным расположением выточек, иначе можно погнуть стержни клапанов при запуске двигателя.

При установке гильз резиновые уплотнительные кольца обязательно следует менять на новые.

Поршень, палец и шатун комплектуются из деталей только одной размерной группы. Во избежание задиров на сопряженных поверхностях сборку пальца с поршнем производят после нагрева поршня в чистом масле до температуры 80…100 ˚С.

Особенности сборки поршневых колец

Компрессионные кольца устанавливаются на поршень так, чтобы выточка на внутренней поверхности колец была обращена вверх (рис. 1). При этом стыки замков колец должны быть смещены друг относительно друга на 180˚ при двух и на 120˚ при трех компрессионных кольцах.

При установке составных маслосъемных колец замки их плоских дисков располагаются под углом 180˚ один к другому и под углом 90˚ к замкам компрессионных колец. При этом замки осевого 3 и радиального 4 расширителей должны быть расположены под углом 90˚ к ним.

При установке чугунного маслосъемного кольца замки всех поршневых колец располагают относительно друг друга под углом 90˚.

Особенности сборки шатунной группы

На боковой поверхности стержня шатунов наносят метки, номер шатуна и его массу.

При установке на двигатель с V-образным расположением цилиндров поршня в сборе с шатуном метка или номер на стрежне шатуна и стрелка на днище поршня для левого ряда цилиндров должны быть направлены в одну сторону, а для правого ряда – в разные стороны. Кроме того, на крышках шатунов некоторых двигателей выбивается порядковый номер цилиндра. Сами крышки при сборке должны быть закреплены на шатуне в том же положении, что и до разборки, для чего на крышках наносят метки, которые обращены в ту же сторону, что и метка на стержне шатуна или его номер.

Особое внимание следует уделять монтажу крышек коренных подшипников в блок-картер двигателя. Каждая крышка должна быть установлена строго на свое место, поскольку при изготовлении блок-картера на заводе-изготовителе отверстия под коренные шейки коленчатого вала, образованные крышками и блоком, растачиваются после сборки этих деталей совместно, после чего их нельзя менять местами. Обычно крышки коренных подшипников имеют цифровую нумерацию, указывающую их место в блок-картере, тем не менее, при демонтаже этих деталей их следует тщательно метить, чтобы при сборке случайно не поменять местами

Обычно крышки коренных подшипников имеют цифровую нумерацию, указывающую их место в блок-картере, тем не менее, при демонтаже этих деталей их следует тщательно метить, чтобы при сборке случайно не поменять местами.

При сборке КШМ следует соблюдать требуемые величину моментов и порядок затяжки болтов или шпилек крепления подшипников коленчатого вала, а также головки блока цилиндров. Болты и шпильки головки блока цилиндров затягиваются в строго определенной последовательности – от центра к краям, крест-накрест, чтобы избежать ее коробления при затяжке.

Источник

Основные правила работы с электрическим двигателем

• при разборке не следует использовать зубила или наносить удары, прилагая при этом большие усилия;
• приступая к работе необходимо отключить прибор от электросети и отсоединить его от вращающего механизма;
• процесс разборки и сборки должен проходить в строго определенной последовательности;
• работать нужно аккуратно, чтобы не повредить щетки, обмотки, коллектор и не погнуть вал;
• для дальнейшего удобства при сборке рекомендуется сделать пометки в местах размещения крышек относительного корпуса двигателя и положения вентилятора на валу. Неправильная установка вентилятора может повлечь за собой разбалансировку всего вала.

Этапы работ

Капитальный ремонт двигателя можно разделить на несколько этапов, подготовительный, и этап ремонта блока цилиндров и головки блока цилиндров. Этап сборки, проверки работы двигателя и его диагностике.

Подготовительный этап в себя включает:

• снятие двигателя, снятие, разборка, чистка и мойка узлов, агрегатов и деталей;
• определение степени износа деталей;
• проверка состояния коленчатого вала двигателя, определение степени его износа;
• проверка поперечных и продольных диаметров цилиндров двигателя, замер их определения степени износа;
• проверка цилиндров на конусность и эллипс;
• выявление трещин и повреждений в корпусах деталей;
• вымер всех технологических зазоров на соответствие нормативным и проведение необходимых регулировок.

Капитальный ремонт двигателя – блок цилиндров:

• расточка под следующий ремонтный размер блока цилиндров;
• восстановление мест под коленвал в блоке цилиндров;
• прочистка каналов масляной системы;
• ремонт коленчатого вала, который заключается в шлифовании под ремонтные точные размеры коренных, а так же шатунных шеек.

Капитальный ремонт двигателя – головка блока цилиндров:

• замена клапанов;
• меняются седла клапанов, направляющие их втулок;
• фаски седел клапанов при необходимости восстанавливаются;
• проведение сварочных работ с последующей шлифовкой;
• замена распредвала, компенсаторов (при необходимости), замена рокеров;
• прочистка всех каналов, масляной системы, системы охлаждения и т.д.
• замена старых сальников клапанов, новыми.

Сборка двигателя.

Для облегчения сборки двигателя, его собирают на специальном верстаке, который вращается на 360 градусов.

В процессе сборки двигателя основное, на что обращают внимание, это соответствие всех зазоров нормативным, а так же правильная установка шатунов, поршней, пальцев, установка и правильная регулировка натяжения ремней и тепловых зазоров. С использованием динамометрических ключей правильно, в соответствии с техническим регламентом проводится затяжка деталей двигателя

С использованием динамометрических ключей правильно, в соответствии с техническим регламентом проводится затяжка деталей двигателя.

Заключающий этап.

На заключающем этапе производится так называемая обкатка двигателя на холостом ходу. В дальнейшем двигатель глушиться, и происходит визуальный осмотр на предмет возможных потеков и неисправностей.

В дальнейшем с помощью специальных приборов и оборудования проводится диагностика работы всех систем двигателя. По результатам диагностики проводится точная регулировка всех систем двигателя.

Как видно капитальный ремонт двигателя это сложный вид ремонта, который в гаражных условиях выполнить практически не возможно.

Видео.

Что такое капремонт и зачем он нужен

Во время ремонтных работ детали и узлы ДВС доводятся до идеального состояния. После сборки агрегата его состояние и работоспособность должно быть идентичны новому двигателю, только что выпущенному с конвейера. Капиталка необходима, если мотор полностью или частично выработал свой ресурс, появились соответствующие признаки, свидетельствующие об этом. Не обращать внимания на них нельзя. При дальнейшей эксплуатации автомобиля двигатель может полностью выйти из строя и его нельзя будет восстановить. Останется один вариант – приобретение новой детали. Естественно, что приобретение запчастей обходится дороже, чем их починка.

Ремонтируем двигатель 21126 ВАЗ 2170 Приора после обрыва ремня ГРМ

Сегодня притащили одного из старых клиентов на Приоре, как выяснилось заклинившая помпа порвала ремень и как следствие загнулись клапана. Но прогресс на АвтоВАЗе не стоит на месте и если на двигателях десятого семейства просто гнуло клапана, то на приоровских 126-ых еще и шатуны теряют центровку и, если их не поменять велика вероятность того что двигатель начнет кушать масло и соответственно ваши деньги. Слава конструкторам АвтоВАЗа!

Но нет худо без добра, есть комплекты поршней на 126-е моторы с проточками которые не гнут клапана. В данной статье мы опишем процедуру ремонта головки блока цилиндров, после обрыва ремня ГРМ, а так же замену поршневой. Снятие и установка ремня ГРМ описано в этой статье, поэтому на ней подробно останавливаться не будем.

Я использую два ключа: 28-210 Нм с квадратом 1/2 и 5-25 Нм с квадратом 1/4.

Причины преждевременного ремонта и признаки грядущих неисправностей

Основная причина поломки – износ деталей. Причем внеплановая. Масло ненадлежащего качества, вибрации из-за неровностей дорожного полотна, нарушение правил эксплуатации приводят к тому, что срок службы мотора сокращается. Так что ждать пока двигатель просто откажется функционировать не стоит. Заняться минимальным ремонтом целесообразно, если:

• повысился расход масла или топлива;
• появились стуки и посторонние шумы;
• упала мощность двигателя;
• мотор не прогревается до рабочей температуры длительное время.

Любая на первый взгляд «мелочь» может закончиться серьезной поломкой в пути, когда до автосервиса не добраться, а полевые условия не позволят выполнить качественные ремонтные работы. Поэтому при появлении первых симптомов рекомендуется провести ремонт двигателя УАЗ 417 своими руками или воспользоваться помощью квалифицированных автослесарей.

Правила разборки электродвигателей

1. Приступать к работе по разборке электродвигателя следует только после его отключения от электросети: должны быть сняты провода или вынута вилка из розетки.
2. В схеме управления электродвигателя могут быть конденсаторы, поэтому не забудьте их выводы разрядить.
3. Разборку необходимо производить без перекосов и ударов строго в определенной последовательности.
4. Разбирать двигатель следует только после отсоединения от механизма. который он вращает.
5. Будьте аккуратны при работе и не погните вал, не повредите обмотки, щетки, коллектор и т. д.
6. Перед началом разборки электродвигателей, рекомендую пометить рисками места расположения крышек относительно корпуса, и обязательно, если нет шпонки- положение вентилятора на валу. Если установить в не том положении, в котором был вентилятор, то произойдет разбалансировка вала.

Когда возникает необходимость делать капитальный ремонт мотора: признаки и причины капремонта

Следует отметить, что надежность современных автомобилей за последние годы заметно снизилась по сравнению как со многими легендарными моделями 90-х, так и с более поздними разработками. Дело в том, что главную роль сегодня играет маркетинг и глобализация производства.

Также существенное влияние на качество и общую надежность транспорта оказывают быстро изменяющиеся экологические нормы и стандарты. Простыми словами, производителям попросту невыгодно создавать машины для развитых стран, которые можно в дальнейшем без особых проблем эксплуатировать 10-15 лет.

Если даже не затрагивать вопросы дизайна интерьера и экстерьера, а также активной и пассивной безопасности, сам двигатель, установленный на старом автомобиле, в плане экологичности и экономичности станет неактуальным уже через 5 или максимум 7 лет.

Вполне очевидно, что производители с учетом данных факторов перестали закладывать в ДВС большой ресурс. Естественно, многих автолюбителей на территории РФ и стран СНГ, где зачастую речь идет о подержанных автомобилях с пробегом, интересует вопрос, когда делать капитальный ремонт двигателя. Давайте разбираться.

Сколько моя Лада проходит без капремонта — экспертный взгляд

Практика показывает, что некоторые вазовские моторы не выхаживают даже гарантийный возраст и пробег. То есть 3 года и 100 000 км. При этом есть немало владельцев Лад, которые рассказывают о пробегах, превышающих 250 000 км без капитального ремонта. И то, и другое правда. Почему же такая большая разница?

Ресурс большинства импортных моторов при правильной эксплуатации колеблется в пределах +/- 20%. А владельцы современных Лад, как и тридцать лет назад, могут сказать о своей машине, что им с двигателем повезло (или не повезло). При этом начальный ресурс одного вазовского мотора может отличаться в несколько раз от ресурса другого, аналогичного. Но даже удачно собранный двигатель не всегда залог его долгой жизни. Ресурс можно сократить в разы, использовав некачественные эксплуатационные жидкости, расходные материалы и запчасти.

Решиться на капремонт двигателя владелец может в двух случаях:

• Аварийный выход мотора из строя. Это когда двигатель глохнет, не заводится и, возможно, не проворачивается.
• Ухудшились показатели двигателя. Мотор заводится, но присутствуют: огромный расход масла, дымление, снижение мощности, плохой пуск из-за заросших нагаром свечей.

Порядок разборки электродвигателя

Начать разборку агрегата следует после того, как он будет отключен от электрической сети, т. е. необходимо вытянуть из розетки вилку и снять провода. При наличии конденсаторов в схеме управления электродвигателя, следует произвести разрядку их выводов.

Удары и перекосы должны отсутствовать при разборке, необходимо соблюдать определённую последовательность. Осуществлять разборку электродвигателя необходимо после того, как он был отсоединён от вращающего механизма. Следует соблюдать аккуратность при разборке агрегата, чтобы исключить повреждение коллектора, щёток, обмоток и прочих составляющих электродвигателя.

Прежде, чем разбирать агрегат, нужно осуществить пометку мест расположения крышек относительно корпуса с помощью рисков, а при отсутствии шпонки пометить положение вентилятора относительно вала, иначе, вал может быть разбалансирован.

Пошаговая инструкция по разборке ДВС ВАЗ

• Приготовьте весь необходимый инструмент и слейте масло из картера.
• Во-первых, это нужно будет для облегчения веса мотора, а во-вторых, поможет избежать лишней грязи на верстаке. Далее выкручивается масляный фильтр. Также открутите все болты, на которых происходит крепление поддона картера. Старую прокладку можно выбросить, так как она становится не пригодной для дальнейшего использования.
• Теперь нужно снять шкив коленвала. Сделать это не так легко, как кажется на первый взгляд, так как в этом случае вам понадобится хорошая физическая сила. Тем не менее, никто не отменял применение трубы в качестве удлинителя ключа. Зафиксируйте коленвал от проворачивания посредством блокировки маховика. Для этого применяется специальное устройство, которое можно приобрести в магазине. Далее с помощью ключа выкрутите храповик и демонтируйте шкив.
• Открутите гайки крепления крышки клапанов и приводной цепи ГРМ, снимите ее и вытащите прокладку. Открутите болты крепления шестерен распредвала, а также вала, приводящего в действие масляный насос двигателя. Следующим на очереди становится натяжитель цепи ГРМ. Вначале ослабьте специальную колпачковую гайку, а затем выкрутите две другие гайки, которые крепят его к головке блока цилиндров. Не забудьте выкрутить болт крепления башмака, а затем снять сам натяжитель, вместе с башмаком. Затем отворачивается палец, создающий ограничение для цепи, снимаются шестерни распредвала и масляного насоса, а цепь вынимается.

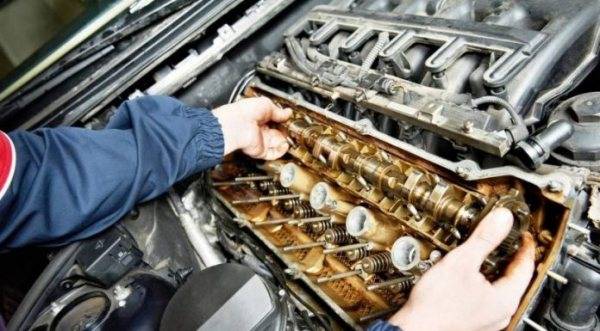

• Теперь нужно снять распределительный вал. Для этого откручиваются две гайки, расположенные на его шпильках в корпусе подшипника. Корпус необходимо снять, а распредвал аккуратно вытаскивается. Перед тем как вытащить его, не забудьте также демонтировать специальный упорный фланец.
• Далее откручиваются болты, предназначенные для крепления головки блока цилиндров к самому блоку. Демонтаж ГБЦ производится сразу вместе с коллекторами, снимать которые не обяательно (в зависимости от вида проводимого ремонта). После снятия головки, также, рекомендуется произвести замену прокладки. Эта процедура поможет вам, в дальнейшем, избавиться от повторного снятия данного элемента.
• После этого нужно демонтировать масляный насос. Чтобы его вытащить нужно снять специальный упорный фланец. После этого, вытащите валик из блока цилиндров, который отвечает за приведение в действие масляного насоса.
• С помощью специального съемного устройства, вытащите шестерню, которая надевается на коленвал двигателя. Затем выверните гайки, расположенные на шатунных болтах. Теперь снимите крышки шатунов и, используя цилиндрический проем, вытащите шатуны вместе с поршнями.

• Снова возвращаемся к фиксатору маховика и устанавливаем его. Открутите болты, которые предназначены для крепления, и снимите шайбу, затем вытащите маховик, надетый на коленчатый вал, а следом за ним снимите защитную крышку картера сцепления.
• Съемником снимите подшипник первичного вала КПП, который находится в специальном гнезде в задней части силового агрегата. Следом за ним нужно вытащить специальный держатель сальника коленвала. Теперь открутите болты, на которых крепятся крышки, закрывающие коренные подшипники и вытащите их наравне со вкладышами. После этого, нужно снять коленчатый вал и самые верхние вкладыши вала. Также демонтируйте специальные упорные полукольца, которые расположены на опоре.

Вот и все, что нужно сделать, чтобы разобрать двигатель. Дальнейшим шагом производят расточку различных элементов до ремонтных размеров и заменяют поврежденные и изношенные элементы

Особое внимание рекомендуется уделить вкладышам, которые чаще всего подвергаются проворачиванию, из-за чего мотор попросту клинит. После ремонта, мотор собирается и устанавливается на автомобиль.
