Все про разболтовку колесных дисков

Установка центровочных проставок

Что делать, если желаемые колеса имеют посадочное место либо окружность монтажных отверстий большего диаметра? Выйти из ситуации можно, установив адаптеры. Ассортимент переходников (центровочные болты, проставки) для дисков большой. Установка таких адаптеров имеет как приверженцев, так и противников. Если вы все же решились на подобные действия, выбирайте изделия с виброустойчивой пластмассы и качественных сплавов. Не стоит экономить на собственной безопасности.

Учтите некоторые нюансы

Если вы меняете штампованные железки на красивое литье, покупайте соответствующие болты (они обычно длиннее). Внимательно отнеситесь к этим пунктам еще на стадии выбора дисков.

Самостоятельные замеры

Многих интересует, как можно узнать самому разболтовку колёсных дисков. Это не настолько сложно, как некоторым может показаться. Но нельзя процедуру назвать и чрезвычайно лёгкой. Определённые знания и навыки обращения с инструментами вам обязательно пригодятся

Важной составляющей измерений является проверка расстояния, которое отделяет одно окошко от другого. Чтобы это сделать, можно воспользоваться обычной линейкой, либо же более сложным в обращении штангенциркулем. Второй инструмент позволяет получить точные размеры, в то время как линейка предусматривает незначительную погрешность

Сами замеры выполняются двумя способами. Это делается между:

Второй инструмент позволяет получить точные размеры, в то время как линейка предусматривает незначительную погрешность. Сами замеры выполняются двумя способами. Это делается между:

  • соседними отверстиями;
  • наиболее удалёнными друг от друга отверстиями.

Соседние окошки

Этот показатель определяют с учётом того, какие размеры имеет окружность, где располагается центр прорези под крепёжные колёсные болты. Чтобы получить результаты замеров диаметра, можно воспользоваться простой линейкой, либо же взять на вооружение специальные таблицы совместимости. Вам следует с помощью инструмента замерить расстояние, которое разделяет два соседствующих между собой болта. Далее полученный результат умножают на коэффициент. Последний напрямую зависит от того, сколько отверстий имеется под крепление колеса. Если отверстий три, то коэффициент составит 1,155. Если машина предусматривает использование 4 отверстий, тогда применяют в формуле расчёта коэффициент 1,414. Предположим, что после измерения расстояния между соседними отверстиями вы получили значение 63,5, а на машине используется 5 болтов крепления. Тогда вы умножаете 63,5 на коэффициент 1,701. В итоге выходит 108. Здесь не так сложно разобраться в том, как проверить разболтовку, если иметь таблицы коэффициентов перед глазами, а также уметь управляться с обычной линейкой или штангенциркулем.

Дальние окна

По дальним отверстиям также можно самостоятельно определить разболтовку колёсного диска. Следует разобраться, как её рассчитать, и что для определения понадобится автовладельцу. Самым простым считается измерение дисков, которые предусматривают использование чётного количества крепёжных отверстий, то есть 4, 6 или 8 для легковых авто. Измеряемое расстояние, которое проверяется между противоположно расположенными окошками, является значением PCD. Если у диска применяется 5 болтов для крепления, следует выполнить замеры между 2 окошками, которые не соседствуют друг с другом. Полученное значение умножается на коэффициент 1,051, что и позволяет добиться окончательного результата.

Ступичное окно и его диаметр

Значения центральных ступичных окон автомобилей указываются в специальных таблицах и в полной формуле для определения разболтовки. Если же у вас перед глазами отсутствуют таблицы и информацию получить не удаётся, всегда есть возможность выполнить замеры своими руками. Тут есть свои рекомендации относительно того, как измерить разболтовку колёсных дисков

Это важный размер колеса при определении полной разболтовки, потому ему стоит уделить внимание. Замеры делаются обычной линейкой или штангенциркулем. Хотя в определённых ситуациях подручные инструменты не помогут, поскольку на некоторых автомобилях центральное отверстие характеризуется неправильной формой

Хотя в определённых ситуациях подручные инструменты не помогут, поскольку на некоторых автомобилях центральное отверстие характеризуется неправильной формой.

Чтобы не допускать ошибок, лучше сразу воспользуйтесь сводными таблицами. Это позволит вам максимально точно разобраться в разболтовке и купить подходящие диски на свой автомобиль. Не последнюю роль в определении разболтовки играет вылет дисков. Вылетом называют отношение вертикальных осей симметрии дисков относительно мест соприкосновения со ступицей. Вылет бывает нулевым, отрицательным и положительным. В теории устанавливать диски с неправильным подбором по этой характеристике можно. То есть комплект может встать на свои места. При этом вы нарушите правильную работу подвески машины, из-за чего транспортное средство станет потенциально очень опасным.

3 Вылет диска – что за дивный зверь?

С определением ширины и сечения диска, думается, проблем не может возникнуть ни у одного водителя. Все понимают, что это за величины. А вот разбираться с выносом колеса нередко приходится даже опытным автовладельцам. Что же это за показатель? Под вылетом понимают величину зазора между центром ширины колесного диска и его привалочной плоскостью, соприкасающейся со ступицей.

Определяем вылет диска

В случаях, когда плоскость (привалочная) пересекает границы плоскости ширины диска (ее центра), речь идет об отрицательном выносе. Если первая плоскость не вторгается за вторую, говорят о положительном вылете. А при совпадении плоскостей вынос называют нулевым. В нашем примере вылет будет положительным. Если бы он был отрицательным, в маркировке стояло бы выражение ЕТ-30

Обратите внимание! ЕТ – это немецкая маркировка

На английских дисках вместо этих литер вы увидите надпись OFFSET. А французские производители шифруют вылет выражением DEPORT

Почему так важно разобраться с вылетом? Суть в том, что при положительной величине вылета большая часть диска будет находиться внутри, а при отрицательной – выступать наружу. Во втором случае при поворотах автомобиля повышается вероятность упора дискового изделия в арку колеса

При неправильном подборе вылета вы просто-напросто не сможете смонтировать диск на предназначенное для него место.

Особенности маркировки

Для замены стандартных дисков в авто на новые необходимо учитывать ряд нюансов для правильного выбора. При покупке всегда смотрите на маркировку детали.

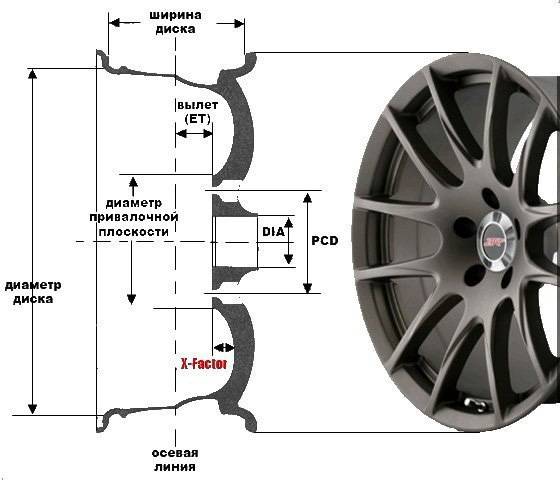

В — ширина диска; D — диаметр диска; ET — вылет диска; С — диаметр привалочной плоскости; DIA — диаметр центрального отверстия; PCD — диаметр окружности центров крепёжных отверстий

На диск может быть нанесена следующая информация: 8.5Jx18 H2 5×120 ET20 d74.1. Рассмотрим подробнее, что могут обозначать указанные числа:

  • 8.5 – ширина колёсного диска, которая определяется в дюймах. В основном данный параметр обозначается буквой W;
  • 18 – диаметр колёсного диска, обозначается буквой D и измеряется в дюймах;
  • 5х120 – информация о количестве посадочных болтов и о диаметре отверстий, в которые они посажены. В основном диаметр измеряется в миллиметрах. В нашем случае в диске используется пять посадочных болтов, диаметр каждого болта – 120 мм;
  • ET20 – параметр вылета диска. Вылет диска – расстояние между плоскостью, которая прижимает колёсный диск к ступице, и осью симметричности диска. Данный параметр измеряется строго в миллиметрах, в нашем случае вылет диска составляет 20 миллиметров;
  • d74.1 – обозначение диаметра центрального отверстия, измеряется в миллиметрах. Бывают случаи, когда производители дисков из лёгких сплавов увеличивают данный параметр. Для того, чтобы произвести центровку диска, необходимо использовать специальные диски. Они обеспечивают надёжную фиксацию диска, за счёт чего отсутствует вибрация при движении транспортного средства.

В указанной маркировке есть и ряд дополнительных параметров, однако они в основном интересны только профессионалам и для рядового автомобилиста никакой смысловой нагрузки не несут. Речь идёт о:

  • J – информация о виде конструкции закраин у обода колёсного диска. Также может быть обозначен буквами JJ, K, JK, B, P и D, в зависимости от особенностей параметра;
  • H2 – информация о конструкции кольцевых выступов на ободе. Данный параметр также может обозначаться аббревиатурой H, H2, FH, FH2, CH, EH2, EH2+.

Остановимся подробнее на указанных параметрах. Единственное, что не требует расшифровки – это ширина и диаметр диска, данные параметры понятны и начинающим автомобилистам.

Диаметр окружности, на котором располагаются крепёжные болты, обозначается аббревиатурой PCD. В случае необходимости данный параметр можно рассчитать самостоятельно, даже не снимая колеса с автомобиля. Для измерения понадобится обычная линейка – с помощью неё проводится измерение расстояния между центрами двух ближайших крепёжных болтов.

Определённое расстояние пригодится для расчёта PCD. Для проведения расчёта параметра выбирайте одну из предложенных формул в зависимости от количества крепежей:

  • 3 отверстия: PCD=X*1.154;
  • 4 отверстия: PCD=X*1.414;
  • 5 отверстий: PCD=X*1.701;
  • 6 отверстий: PCD=X*2;
  • 10 отверстий: PCD=X*3.326.

Автомобилисты, в основном начинающие, совершают ошибку, игнорируя важность высокой точности параметра PCD. Диаметр отверстия для крепёжного болта часто имеет допуск

Это часто становится причиной того, что диск всего на пару миллиметров не соответствует штатным параметрам.

Невооруженным взглядом расхождение незаметно, но допускать его строго запрещено. Разница в расстоянии приведёт к тому, что лишь одна из всех крепёжных гаек на диске будет затянута полностью и правильно, а гайки в других отверстиях окажутся перекошенными. Исход у такого крепления один – колесо неплотно ляжет на ступицу, в итоге во время движения авто будет слышен стук, а гайки со временем начнут раскручиваться.

Разболтовка колесных дисков разных моделей

На автомобильном рынке представлено всего три вида колесных дисков: кованые, литые и штампованные.

Самыми популярными являются штампованные(стальные), т.к

привлекают внимание покупателей с помощью низкой цены. Также преимуществом таких дисков является то, что при возникновении вмятины ее легко рихтовать. Материал не требует дорогостоящей сварки и редко растрескивается

Материал не требует дорогостоящей сварки и редко растрескивается.

Имея высокую прочность штампованный диск выдерживает любое столкновение, поэтому в этом случае рихтовка считается допустимой. При разболтовке необходимо следовать нормативным показателям.

Литые диски отличаются небольшим весом, при эксплуатации они недолговечны. С помощью специальных таблиц определяется совместимость разболтовки. При этом не стоит забывать и о штатных нормативах.

Наиболее прочные из всех дисков – кованые. Их сложно повредить, благодаря их жесткости, проблематично будет даже оставить вмятину. Отличительной чертой этой модели является надежная защита от коррозии. При возникновении вмятины следует обратиться на сервисную станцию, где ее устранят с помощью прокатки.

1 Замена колесных дисков – яркий и сравнительно недорогой тюнинг

Любой владелец автомобиля стремится сделать своего четырехколесного друга непохожим на другие транспортные средства, снующие по дорогам страны

Машины с эксклюзивным тюнингом привлекают всеобщее внимание. Поэтому желание автовладельцев преобразить внешний вид своего железного коня вполне объяснимо. При наличии «лишних» денег сделать из обычного авто шикарное совсем несложно

Но далеко не все собственники машин имеют возможность применять для тюнинга материалы и изделия высокого качества, да еще и в неограниченных количествах

При наличии «лишних» денег сделать из обычного авто шикарное совсем несложно. Но далеко не все собственники машин имеют возможность применять для тюнинга материалы и изделия высокого качества, да еще и в неограниченных количествах.

Колесный диск

По этой причине отечественные автолюбители в большинстве своем принимают решение о проведении частичного улучшения своих транспортных средств. Одним из самых востребованных вариантов тюнинга в наши дни принято считать переобувку машины, предполагающую установку необычных – ярких и красивых дисков вместо штатных. Такая операция требует относительно немного средств, выполняется она достаточно быстро.

Тогда ваше авто не только приобретет эксклюзивный облик, но и не изменит в худшую сторону своих технических характеристик. Разберемся, как можно достичь такого идеального результата.

Вылет диска колес

Определить его можно согласно формуле ET=a-b/2, где b — общая дисковая ширина. На вылет диска не оказывают влияние такие факторы, как дисковый диаметр или его ширина, а также параметры шины.

Существует 3 типа значения вылета:

  • нулевой вылет достигается тогда, когда вышеуказанные 2 плоскости совпали;
  • положительный вылет достигается при расположении привалочной плоскости сзади центра колеса. При этом колеса расположены внутри;
  • отрицательный вылет возможен, когда привалочная плоскость располагается перед центром колес. Если установить обод с отрицательным вылетом, он будет выступать наружу, при этом рискуя задеть колесную арку.

Помимо немцев, которые чаще всего обозначают вылет буквами ET, можно встретить в продаже диски с надписью DEPORT (характерно для производителей комплектующих из Франции) и OFFSET, что характерно для остальных стран-производителей

При покупке нужно обязательно обратить внимание на сочетание изделия с автомобилем. Иначе подвесочные узлы и другие элементы станут непреодолимым препятствием на пути к установке

Диаметр, на котором расположены эти крепёжные отверстия (PCD)Посчитать количество отверстий под болты не составляет проблем, обычно их бывает — 3, 4, 5 6 8 10.

Диаметр, на котором они расположены иногда «выбит» изнутри диска, как показано на рисунках

К сожалению, иногда не очень понятно где именно написаны эти цифры значения PCD, поскольку каждый производитель дисков может их написать в разных местах или не написать совсем. Поэтому нам понадобится Штангенциркуль или обычная линейка.

Нужно измерить расстояние между центрами дальних отверстий, расположенных напротив друг друга, как показано на рисунках(нужные комментарии подписаны под картинками)

У дисков с пятью (рис. 1) крепёжными крепёжными отверстиями:PCD равно расстоянию между центрами дальних (любых не соседних) болтов или гаек умноженное на коэффициент 1,051 В нашем случае 95х1,051=100 мм

У дисков с четырьмя (рис. 2) или шестью крепёжными отверстиями:PCD равно расстоянию между центрами дальних (противоположных) болтов или гаек. В нашем случае тоже 100 мм.

Внимание! Измерения нужно проводить с высокой точностью, поскольку существуют очень близкие значения, (например, 98 и 100 или 110 и 112) и которые нельзя ставить одни вместо других!

Для большей уверенности в измерениях, мы приводим таблицу применяемости различных значений PCD к маркам автомобилей. Например, если у вас автомобиль Мерседес, а при измерении получилось 111 мм, то реальное значение равно 112 мм, поскольку Мерседес не делает дисков ни 110 ни 111 мм.

Рис1 Диаметр, на котором расположены эти крепёжные отверстия (PCD)Посчитать количество отверстий под болты не составляет проблем, обычно их бывает — 3, 4, 5 6 8 10.

Рис2-3 Диаметр, на котором они расположены иногда «выбит» изнутри диска, как показано на рисунках

Рис4 У дисков с пятью (рис. 1) крепёжными крепёжными отверстиями:PCD равно расстоянию между центрами дальних (любых не соседних) болтов или гаек умноженное на коэффициент 1,051 В нашем случае 95х1,051=100 мм

Рис5 У дисков с четырьмя (рис. 2) или шестью крепёжными отверстиями:PCD равно расстоянию между центрами дальних (противоположных) болтов или гаек. В нашем случае тоже 100 мм.

Чем отличается разболтовка колесных дисков разных моделей

Существует 3 вида колесных дисков, представленных сегодня на автомобильном рынке:

  • штампованные (стальные);
  • литые (легкосплавные);
  • кованые.

Штампованные модели наиболее популярны среди автолюбителей по причине своей дешевизны. Кроме того, при появлении вмятин эти изделия можно рихтовать — они редко растрескиваются, для их ремонта не требуется дорогостоящие сварочные работы. Благодаря высокой прочности «штамповка» способна выдержать даже столкновение, поэтому рихтовка вполне допустима. Разболтовка штампованных изделий должна учитывать нормативные показатели.

«Литье» обладает относительно малым весом и малой же долговечностью при их эксплуатации. Совместимость разболтовки колесных дисков этого типа обеспечивается в соответствии с предлагающимися таблицами. Штатные нормативы при разболтовке литых изделий также должны быть соблюдены.

Кованые изделия имеют высокую прочность и достаточную жесткость, благодаря чему их сложно повредить. Даже вмятину оставить на этих колесных дисках будет крайне проблематично. Кроме того, данные модели надежно защищены от коррозии. Если вмятина все-таки появилась, ее можно устранить на сервисной станции методом прокатки.

Разболтовку иногда еще называют сверловкой. Ее величина, зависящая от модели автомобиля, объема двигателя и года его производства, требуется для определения конкретных параметров. Определяется величина разболтовки с использованием специальной таблицы.

Характеристики и размеры устанавливаются производителем

Они непосредственно влияют на работу автомобиля, поэтому важно в точности соблюдать как параметры сверловки, так и вылет колесного диска, и диаметр его центрального отверстия. Допустимо незначительное отклонение вылета, не превышающее 10 мм

Рекомендуем

«Скрежет в переднем колесе: причины и методы «лечения»» Подробнее Данные таблиц, распространяющихся по интернету, не всегда соответствуют действительным параметрам. Поэтому для полной уверенности параметры разболтовки для каждой модели автомобиля следует проверять. Данные должны быть указаны в прилагающейся инструкции по эксплуатации автомобиля либо в другой имеющейся документации.

Показатели дисковых размеров

Существует пять основных размеров, ошибка в определении которых станет причиной невозможности установки колеса.

К ним относят:

  • количество отверстий под болты (LZ);
  • расстояние между ними;
  • диаметр окружности, на которой они расположены (PCD);
  • диаметр центрального (ступичного) окна (DIA);
  • вылет (ET).

Количество окошек под болты на легковых автомобилях варьируется от 3 до 6. У грузовиков этот показатель достигает 12-15 штук. Автомобили тольяттинского производства имеют по 4 входа для болтов. Исключение составляет лада нива, колеса которой крепятся пятью болтами каждое. Измерение количества дыр проводится визуально, путем простого подсчета.

Формула для расчета и таблицы совместимости

При нечётном количестве отверстий одним измерением обойтись не получится. В таком случае надо измерить расстояние между осями двух рядом расположенных болтов, после чего применить для вычислений простые формулы.

Допустим, расстояние равно какому-то числу X. Тогда, в зависимости от количества числа болтов от 3 до 5 используются следующий формулы:

  • 3 болта. PCD=1,155*X
  • 4 болта. PCD=1,414*X
  • 5 болтов. PCD=1,701*X

Формулы получены в результате простых геометрических манипуляций, каждый может лично проверить и получить более точные коэффициенты.

В качестве примерной справочной информации можно использовать таблицу совместимости моделей автомобилей по признаку одинакового PCD.

Как уже упоминалось выше, это никак не может означать полную взаимозаменяемость дисков, так как все прочие их параметры редко когда совпадают.

Размер дисков по PCD Самые распространённые автомобили, где он применяется
4×98Alfa Romeo 33, 155, 164, FIAT 124, 126, Brava, Cinquecento, Croma, Multipla, Palio, Panda, Punto, Seicento, Tempra, Tipo, Uno, Lancia Delta, Lada
4×100Старые модели Audi, Mini, BMW 3, Daewoo Espero, Lanos, Nexia, Daihatsu Charade, Cuore, Grand Move, Honda CRX, Civic, Accord, Integra, Jazz, Kia Spectra / Sephia, Mazda 121, 323, MX5, Mitsubishi Carisma, Colt, Lancer, Nissan Micra, Sunny, Opel Ascona, Astra, Calibra, Corsa, Kadett, Vectra, Zafira, Renault Clio, Espace, Kangoo, Megane, Twingo, Seat Ibiza, Toledo, Skoda Felicia, Suzuki Baleno, Toyota Corolla, Yaris, Volkswagen Golf, Jetta, Passat, Polo, Volvo 440
4×108Audi 80, 100, Citroen BX, ZX, Berlingo, Visa, Xantia, Xsara, Ford Escort, Fiesta, Ka, Mondeo, Peugeot 106, 205, 206, 306, 307, 405, 406, Partner, Saab 900, 9000, Volvo 850
4×114,3Daewoo Matiz, Honda Civic VTEC, Accord, Prelude, Hyundai Accent, Sonata, Mitsubishi Carisma, Colt, Galant, Lancer, Space Wagon, Nissan Almera, Primera, Suzuki Alto, Swift, Volvo S40, V40
5×100Audi A3, TT, Skoda Octavia, Subaru Forester, Impreza, Legacy, Outback, Toyota Avensis, Carina, Celica, Volkswagen New Beetle
5×108Citroen XM, Jumper, Ferrari, Ford Focus, Mondeo, Volvo 740, 760, 780
5×112Audi 100 CS, Quattro, Audi A4, S2, S4, A6, A8, Ford Galaxy, Mercedes Benz 280SL, 600SL, SLK, A, Vito, Volkswagen T1, T4
5×114,3Американские автомобили, Daihatsu Terios, Honda Odysee, CRV, Lexus, старые модели Mazda, Toyota RAV4
5×115Американские автомобили
5×120Range Rover, Rolls Royce
5×139,7Lada 4×4, Chevrolet Niva, УАЗ

Следует иметь в виду, что диски, которыми комплектовались автомобили, могли сильно отличаться в зависимости от конкретной модификации модели и заказанной комплектации.

Говоря о разболтовке дисков, для начала необходимо вспомнить маркировку. Согласно параметрам вся маркировка колесных дисков стандартна. Данные стандарты едины и для штампованных и для литых дисков.

Для определения типа и размера дисков вашего автомобиля, вы можете воспользоваться калькулятором размера шин и дисков.

Для примера рассмотрим маркировку 5,5Jx16H2 ET30 PCD: 5/112 d 66.6 и расшифруем ее. В предложенной маркировке колесного диска:

  • 5.5 — это ширина диска, которая указана в дюймах (B);
  • 16 — это диаметр диска, измеряется в дюймах (D);

5/112 — это значение и называется разболтовкой диска. Этот параметр показывает число крепежных болтов (в примере их 5) и диаметр окружности их размещения. В рассматриваемой маркировке он равняется 112 миллиметра. В соответствии с международным стандартом этот диаметр принято называть «Pitch Circle Diameter» (PCD).

ET 30 — это «вылет» (вынос) диска, измеряется также в миллиметрах. В данном случае он равняется 30 миллиметрам. Этот параметр представляет собой зазор между привалочной плоскостью и центром ширины диска. Вылет нулевой, если эти плоскости совпадают. Вылет положительный, если первая плоскость не переходит за вторую. Вылет отрицательный, если плоскость, которой диск прижимается к ступице, пересекает границы придуманной плоскости центра ширины диска. В нашей маркировке указано положительное значение и определяется ET30. Если бы вылет был отрицательный, то он обозначался ET-30.

  • OFFSET – обозначение вылета в американских производителей.
  • DEPORT – вылет у французских изготовителей.
  • ET – обозначение вылета у немецких производителей. КАРТИНКА

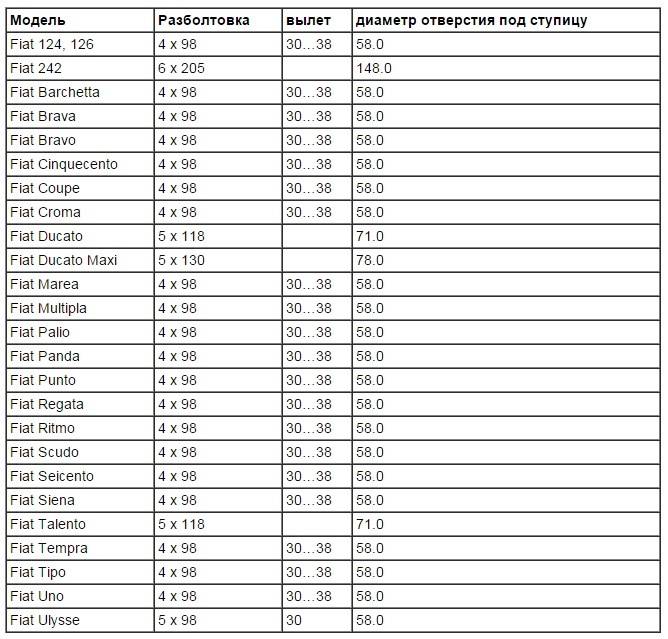

Таблицы совместимости

Никто не спорит с тем фактом, что разболтовку можно определить самостоятельно, используя соответствующие инструменты и специальные формулы для расчётов. Но в нынешних условиях в этом нет совершенно никакой необходимости. Для облегчения процесса выбора существуют специальные таблицы совместимости для разболтовки колёсных дисков. Автомобилисту требуется лишь отыскать таблицу, предусмотренную для его марки и модели автомобиля. Также очень просто определить подходящую разболтовку с помощью информации, приведённой в официальном руководстве по эксплуатации. Там присутствуют данные про все размеры, вылеты, диаметры и многое другое. В зависимости от того, какой диаметр дисков и шин хочет использовать владелец, производитель на каждый случай даёт рекомендации.

Есть ряд автовладельцев, которые игнорируют рекомендации производителей и не учитывают информацию из таблиц совместимости. Их целью является экономия на покупке деталей. Потому они покупают не совсем подходящие диски, начинают расширять ступичные отверстия, делают дополнительные прорези под крепёжные болты. Некоторые идут дальше, меняя расположение мест для креплений колеса к ступице. И уже в таком виде изделие устанавливают на транспортное средство. В теории такие модернизации имеют право на существование. Но только при условии, что все расчёты и работы проводились максимально точно. А добиться этого кустарным методом в гаражных условиях невозможно. Если неправильно просверлить отверстия, начнётся биение колёс, ступицы будут разрушаться. Да и подвеска машины очень быстро придёт в состояние негодности.

Дорабатывать несоответствующие стандартам вашего автомобиля колёса, если вы хотите получить результат, приближенный к заводскому, экономически крайне невыгодно. На работу придётся потратить внушительную сумму. Намного дешевле приобрести уже полностью регламентированные производителем колёса, в эффективности и работоспособности которых сомневаться не придётся.
