Расширительный бачок ВАЗ 2110 и 2114 – замена или ремонт?

Замена охлаждающей жидкости

Согласно рекомендации завода-изготовителя охлаждающую жидкость следует заменять через два года эксплуатации или же через 60 тыс. км пробега, в зависимости от того, что наступит раньше. Кроме того, если охлаждающая жидкость изменила цвет на рыжеватый, немедленно замените ее, так как такое изменение говорит о том, что выработались ингибирующие присадки и жидкость стала агрессивной по отношению к деталям системы охлаждения.

Вам потребуются: ключ «на 13», охлаждающая жидкость, чистая тряпка, емкость для сливаемой охлаждающей жидкости вместимостью не менее 10 л.

ПРЕДУПРЕЖДЕНИЯ Применяйте охлаждающие жидкости, рекомендованные заводом-изготовителем (см. прил. 3). Заменяйте охлаждающую жидкость только на холодном двигателе. Охлаждающая жидкость токсична, поэтому будьте осторожны при работе с ней. При пуске двигателя пробка расширительного бачка должна быть закрыта. Заворачивайте пробку расширительного бачка плотно. Расширительный бачок при работающем двигателе находится под давлением, и поэтому при слабо завернутой пробке из-под нее может потечь охлаждающая жидкость.

1. Установите автомобиль на ровную горизонтальную площадку. Если площадка имеет уклон, поставьте автомобиль так, чтобы его передняя часть была выше задней.

2. Снимите защиту масляного картера и брызговик двигателя (см. «Снятие и установка защиты масляного картера и брызговика двигателя»).

ПРИМЕЧАНИЕ Защиту картера и брызговик можно не снимать, однако в этом случае придется использовать какое-либо приспособление для сбора сливаемой жидкости, иначе она будет неизбежно разлита по площадке под автомобилем.

3. Откройте кран отопителя, повернув рукоятку управления краном по часовой стрелке до упора.

4. Подставьте емкость под пробку сливного отверстия радиатора системы охлаждения и отверните пробку.

ПРЕДУПРЕЖДЕНИЕ Тосол смертельно ядовит для всего живого. Поэтому, чтобы не загрязнять окружающую среду, сливайте его из радиатора через воронку (например, изготовленную из пластиковой бутылки для газированной воды).

5. Снимите пробку расширительного бачка системы охлаждения, повернув ее против часовой стрелки.	6. Выверните пробку из сливного отверстия на блоке цилиндров и слейте остатки охлаждающей жидкости из каналов блока цилиндров, предварительно подставив под нее емкость. Заверните пробку.

7. Заполните систему охлаждения двигателя, заливая охлаждающую жидкость в расширительный бачок до тех пор, пока ее уровень не установится у метки «MAX» на стенке бачка. Заверните пробку расширительного бачка. Пустите двигатель и дайте ему прогреться до рабочей температуры (до включения вентиляторов). После этого остановите двигатель, проверьте уровень охлаждающей жидкости и при необходимости долейте до метки «MAX».

ПРИМЕЧАНИЕ При работающем двигателе следите за температурой охлаждающей жидкости по указателю. Если стрелка дошла до красной зоны, а вентилятор не включился, включите отопитель и проверьте, какой воздух идет через него. Если отопитель подает подогретый воздух, значит, скорее всего, неисправен вентилятор, а если холодный – значит, в системе охлаждения двигателя образовалась воздушная пробка. Для ее удаления заглушите двигатель, дайте ему остыть и отверните пробку расширительного бачка. Пустите двигатель, дайте ему поработать в течение 3–5 мин и закройте пробку расширительного бачка.

ПОЛЕЗНЫЕ СОВЕТЫ Для гарантированного удаления воздуха из системы охлаждения перед заливкой жидкости отсоедините шланг от дроссельного узла. Заливая жидкость в расширительный бачок, в момент начала вытекания жидкости из патрубка дроссельного узла наденьте шланг на патрубок и затяните хомут крепления шланга. После этого продолжайте доливать жидкость до нормы.

Для лучшего заполнения системы без воздушных пробок периодически прожимайте шланги радиатора рукой.

Через несколько дней эксплуатации автомобиля после замены охлаждающей жидкости проконтролируйте ее уровень. При необходимости долейте охлаждающую жидкость.

Если через очень короткое время свежий тосол изменил цвет с голубого на коричневый, значит, вы залили подделку, в которую изготовители «забыли» добавить ингибиторы коррозии. Кроме того, одним из признаков подделки является резкое полное обесцвечивание тосола. Краситель качественного тосола очень стоек и со временем только темнеет. Обесцвечивается тосол, подкрашенный бельевой синькой. Такой «тосол» необходимо быстрее заменить.

Порядок замены ёмкости

Процедуру разборки желательно выполнять на остывшем моторе, поскольку горячий антифриз неизбежно попадёт на руки и вызовет ожоги. Специальное оборудование и какие-то особые условия не требуются, в том числе и смотровая канава. Для работы выберите освещённую ровную площадку или тёплое помещение, если замена производится посреди зимы.

Из инструментов и дополнительных материалов необходимо подготовить:

• крестообразную отвёртку;
• пассатижи;
• набор рожковых ключей;
• ручной либо ножной насос с заострённой насадкой на воздушном шланге;
• тазик для антифриза;
• ветошь.

  Для работы понадобится простой набор инструмента, имеющийся в каждом гараже

Также рекомендуется запастись новыми хомутами под размер патрубков, старые лучше не использовать.

Инструкция по разборке и установке новой детали

Чтобы поменять ёмкость, необходимо освободить её от тосола. Полностью опорожнять систему нет нужды, надо слить не более 2 л жидкости. Это можно сделать двумя способами:

1. Открутить защитный пыльник под радиатором, подставить таз и вывернуть на несколько оборотов нижнюю пробку основного радиатора. Когда антифриз покинет бачок, заверните пробку обратно.

   Пробка с барашком для ручного выкручивания расположена в нижней части радиатора

2. Отсоединить от резервуара верхнюю трубку, идущую от печки, и надеть на штуцер нового элемента. К свободному патрубку старой ёмкости приложить насадку насоса и путём накачивания выдавить охлаждающую жидкость, которая перетечёт в новый бачок.

Дальше работайте в следующем порядке:

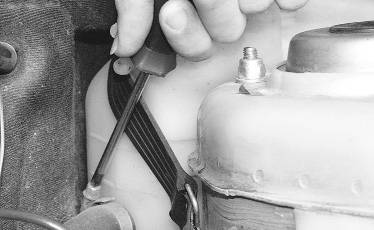

1. Снимите 2 малые трубки с ёмкости, ослабив хомуты отвёрткой. Отведите их в сторону.

   Шланги легко снимаются со штуцеров после ослабления хомутов

2. Повторите операцию с большим нижним шлангом, но после снятия закрепите его повыше или переломите и привяжите конец проволокой.
3. Отстегните резиновый фиксатор и вытащите старый бачок из гнезда.

   Для снятия элемента достаточно отстегнуть резиновый фиксатор

4. На его место вставьте новый, закрепите фиксатором и подключите все патрубки в обратном порядке, используя новые хомуты.

   Новая деталь вставляется в нишу на место старой и крепится фиксатором

Чтобы долить антифриз до уровня между рисками Min и Max на стенке бака, не создав воздушной пробки в системе, отсоедините трубку от блока подогрева дроссельной заслонки (это высшая точка контура охлаждения). Заливайте жидкость в бачок, пока он не побежит из снятой трубки, после чего наденьте её на штуцер и зафиксируйте хомутом. Добавьте тосола до требуемого уровня.

Перед заливкой тосола в систему нужно снять один из патрубков, подключённых к блоку дроссельной заслонки

В процессе замены следует обратить внимание на состояние шлангов, ведущих к ёмкости. Если их концы раскисли и увеличились в диаметре, а на стенках образовались трещины, такие патрубки лучше поменять

Монтаж расширительного бака от «Приоры»

Ёмкость системы охлаждения двигателя ВАЗ 2170 отличается утолщёнными стенками, благодаря чему «Приора» навсегда избавилась от «детской болезни» лопающегося резервуара, присущей ВАЗ 2110. Есть и другая причина: в штатном бачке «десятки» струя антифриза из патрубка радиатора бьёт изнутри прямо в крышку, отчего последняя протекает. На «приоровской» детали штуцеры стоят под углом к горловине, поэтому жидкость туда не попадает.

Штуцеры ёмкости от ВАЗ 2170 направлены в сторону от заливной горловины

Поскольку деталь от ВАЗ 2170 шире штатного элемента, её установка связана с некоторыми трудностями: в узкое пространство между стаканом и перегородкой бачок просто так не войдёт. Что нужно сделать:

1. Снять стеклоочистители, открутив гайки крепления.
2. Демонтировать верхнюю кузовную панель.
3. Открутить обшивку перегородки со стороны подкапотного пространства.
4. Примерить новый бачок, вставив в проём. Затем обрезать по его размеру шумоизоляцию и собрать узел в обратном порядке.

   Чтобы широкий элемент от «Приоры» поместился в узкий проём, придётся снять обшивку перегородки

Монтаж патрубков и заливка охлаждающей жидкости выполняется по технологии, описанной в предыдущем разделе. Что касается модификаций ВАЗ 2114—15, где расширительный сосуд размещён в широкой нише перед стаканом стойки, подобная замена трудностей не вызовет.

Работы по замене расширительного бачка на машинах «десятого» семейства следует выполнять самостоятельно, если вы хотите сэкономить личное время и деньги. Поездка и обращение на автосервис выйдет дольше и обойдётся дороже. По окончании процедуры не забудьте проверить работу системы охлаждения путём прогрева мотора до рабочей температуры и момента включения электрического вентилятора.

Крышка с секретом

Крышка расширительного бачка ВАЗ-2110 является отдельным элементом системы не случайно. Именно она предупреждает закипание охлаждающей жидкости, поддерживая необходимое давление. Бачок расширительный ВАЗ-2110 оснащается крышкой, в конструкцию которой входит двухсторонний подпружиненный клапан. Он открывается и стравливает пары, когда давление внутри бачка достигает 1,1-1,5 кгс/см. Его открытие в обратную сторону происходит при 0,03-0,15 кгс/см (при остывающем моторе).

И тосол, и антифриз при нормальном (атмосферном) давлении закипают при нагреве до 100 С. Но как мы уже говорили, в системе охлаждения рабочее давление составляет 1,1-1,5 кгс/см. В таких условиях хладагент закипит не менее чем при 130 С. Именно для того, чтобы охлаждающая жидкость не перегревалась до того, как включится вентилятор радиатора, и нужна крышка с клапаном. Так что если у ВАЗ-2110 закипает расширительный бачок при нормальной температуре двигателя, можете быть уверены: виновата точно она. Естественно, если исправен датчик температуры хладагента.

Неисправности системы охлаждения и способы их устранения

Неполадок системы охлаждения может быть достаточно много. Связано это в большинстве случаев не столько с надёжностью СОД, сколько с низким качеством комплектующих. Типичные неисправности бывают следующие:

• низкий уровень ОЖ в бачке из-за нарушенной герметичности соединений шлангов, повреждения бачка;
• отсутствие давления в системе, вызванное вышедшим из строя водяным насосом;
• перегрев жидкости из-за неработающего в нормальном режиме электровентилятора – неисправны электровентилятор, реле, датчик температуры;
• выход из строя термостата – определить эту неисправность можно по двум признакам: либо ОЖ циркулирует только по большому кругу, либо только по малому, в результате двигатель не нагревается или перегревается.

Рекомендуется регулярно пользоваться режимом самодиагностики для своевременного выявления отклонений в температурном режиме и следить за уровнем охлаждающей жидкости в расширительном бачке.

Утечка антифриза

Сначала следует проверить уровень ОЖ в расширительном бачке. Если он низкий, нужно осмотреть подкапотное пространство на предмет наличия подтёков. Обычно причина их появления в слабом соединении хомутов, повреждении радиатора или радиатора печки. Во всех случаях потребуется замена элементов.

Циркуляция тосола в системе

Чтобы проверить наличие давления в системе, следует открыть крышку расширительного бачка и посмотреть, как внутрь поступает тосол. Плохая циркуляция может стать следствием загрязнения СОД, в этом случае потребуется ее промывка. Другая причина заключается в выходе из строя помпы, но в этом случае гарантированно будет оборван ремень ГРМ, и последует дорогостоящий ремонт загнутых клапанов.

Двигатель перегревается

Причиной в большинстве случаев становится неисправный термостат. Для проверки нужно потрогать рукой нижний и верхний патрубки радиатора. Если верхний при рабочей температуре двигателя будет горячий, а нижний остаётся холодным, значит, термостат заклинил в закрытом положении.

Если он заклинит в открытом виде, двигатель будет долго прогреваться. Летом это не страшно, а зимой принесет массу неудобств. В обоих случаях термостат подлежит замене. Двигатель может перегреваться, если в системе есть воздушная пробка, или не работает электровентилятор. Также надо проверить радиатор – возможно, его соты забиты грязью.

Замена водяного насоса

Для удобства лучше снять и убрать в сторону адсорбер, не отсоединяя шлангов. Пластиковая накладка сверху на двигателе и защитный кожух привода ГРМ тоже нужно снять. Дальнейший алгоритм действий такой:

1. Домкратом приподнять правую переднюю сторону, тем самым вывесить колесо, в дальнейшем это понадобится для установки меток.
2. Колесо нужно снять, открутить гайку крепления шкива коленчатого вала и снять шкив.
3. Ослабить гайки крепления роликов-натяжителей и снять ремень привода газораспределительного механизма.
4. Вставить подходящий деревянный брусок между шестернями распредвалов, предотвратив их прокручивание.
5. Открутить три крепежных болта, фиксирующих помпу, и снять насос.

Новая помпа устанавливается в обратном порядке, рекомендуется нанести на места соприкосновения с блоком небольшой слой силиконового герметика.

Замена радиатора

Следует сначала слить антифриз из системы, открутив сливную пробку в нижней части радиатора, предварительно подставив подходящую ёмкость. Далее нужно слить охлаждающую жидкость с рубашки блока. Дальнейшая работа проводится следующим образом:

1. Снятие фишки проводов и отключение электровентилятора.
2. Открутить два болта с левой стороны.
3. Открутить две гайки сверху и болт внизу.
4. Теперь можно снять радиатор вместе с электровентилятором, отсоединив предварительно нижний и верхний патрубок.

Новый радиатор устанавливается в обратной последовательности, рекомендуется поменять охлаждающую жидкость.

Замена термостата

Перед заменой термостата следует слить охлаждающую жидкость из радиатора и из блока цилиндров. Теперь нужно ослабить хомуты патрубков, подходящих к термостату и демонтировать его. Новое устройство устанавливается в обратной последовательности, рекомендуется заменить и хомуты.

Все эти работы, а также замена соединительных шлангов или радиатора отопителя могут осуществляться в гаражных условиях. Для этого не обязательно обращаться в автосервис. Замена помпы стоит не менее 800 рублей, термостата – 400-500, радиатора – 300-400. Суммы не такие большие, но и работа несложная. Делать своими руками или воспользоваться услугой СТО – каждый выбирает для себя сам.

Причины выдавливания тосола из расширительного бачка

Причины, естественно, могут быть самые разные, но самой распространенной является изнашивание деталей охлаждающей системы автомобиля. Высокие температуры постоянно воздействуют на элементы системы – баки, патрубки, шланги, датчики и так далее – что, естественно, приводит к исчерпанию рабочего ресурса. Одна из деталей перестает выполнять свою функцию и вся система начинает работать со сбоями либо совсем перестает функционировать.

Неисправность термостата

В первую очередь следует обратить внимание работает ли термостат. Если он находится в закрытом состоянии, то тосол не попадает в радиатор и не может охлаждаться

Естественно тосол закипает и его начинает выбивать из расширительного бачка. Диагностировать эту неисправность легко — потрогать радиатор. Если температура двигателя более ста градусов и видно как начинает бурлить тосол в расширительном бачке, а радиатор холодный — неисправен термостат. Если радиатор горячий, то скорее всего вышел из строя датчик температуры или сам вентилятор охлаждения.

Брак деталей системы охлаждения

Но бывают и обратные ситуации, когда автомобиль новый, но тосол все-таки выбивает из расширительного бака. Такое возможно, скорее всего, по причине некачественной сборки или брака в деталях. Так как в большинстве современных автомобилей система охлаждения герметична, достаточно заусенцы или задира на отверстии расширительного бачка, что бы прилегание крышки было не достаточно плотным и сильным. Герметичность нарушена, отсюда и выброс антифриза из охлаждающей системы.

Лопнул расширительный бачок

Нередки случаи образования пробоин в самом расширительном баке. Если пластиковый материал бака сделан некачественно, то высокую температуру он может и не выдержать.

Поломка помпы

Кипение тосола также может быть причиной выброса. Сам же процесс кипения тосола вызывается, как правило, перегревом двигателя. Перегрев же двигателя может произойти в связи с поломкой термостата или наличием неисправностей в охлаждающей системе. Причиной может быть и поломка водяного насоса (водяной помпы).

Пробив прокладки

Бывает и так, что в тосол попадают отработанные газы, в результате давление в охлаждающей системе увеличивается и тосол начинает выдавливать из расширительного бачка. Один из худших вариантов поломки, в таком случае владелец автомобиля будет вынужден делать ремонт двигателя.

Замена расширительного бачка на ВАЗ 2114 своими руками

Первым делом необходимо подготовить бачок к установке. Для этого берем напильник, наждачку, короче что у кого есть и начинаем снимать заусенцы из-за которых шланг плохо прилегает. В итоге у вас должна получиться ровная гладкая поверхность.

Дальше необходимо снять адсорбер (в нем собираются пары топлива), для этого используем ключ на «10», с его помощью открутите две гайки. Открутите и положите в сторонку чтобы не мешал.

Теперь имеем вот такой вид. По всем правилам дальше необходимо сливать ОЖ, однако я, как всегда, начал искать способ упростить задачу и обойтись без этого пункта. Я решил, что вряд ли завоздушу систему, если все буду делать правильно и не буду опускать патрубок.

Короче, дальше я открутил старый и установил на новый бачок шланг для отвода испарения.

После необходимо приподнять бачок и, удерживая патрубок от термостата, достал из него выход бачка и отложил в сторону.

Проверьте целостность патрубков, возможно их также необходимо заменить. Подключите их к новому бачку и аккуратно затяните хомуты.

Теперь осталось долить антифриз по уровню и прикрутить адсорбер.

После завершения проверьте все стыки и соединения на предмет подтеканий. Заведите мотор и снова проверьте уровень антифриза, в случае необходимости долейте до отметки «MAX».

Фотография расширительного бачка на ВАЗ 2114

С течением времени и этот агрегат нуждается в замене. Потому сегодня мы подробнее поговорим о расширительном бачке, его характерных неисправностях и способе замены.

А точнее, как он выглядит. Расширительный бачок представляет собой емкость, выполненную из пластика. Внутрь нее заливается жидкость, которая принимает участие в охлаждении мотора.

Помимо шлангов, которые соединены в контур, конструкция бачка также включает в себя поплавочный датчик. С его помощью информация о температуре этой жидкости передается на панель приборов автомобиля внутри салона.

Располагается этот агрегат под капотом, со стороны водителя. Вы без проблем найдете его прямо за стаканом стойки. Подобное размещение практичным назвать нельзя, поскольку со всех сторон бачка находится металл. Следовательно, металл не позволяет пластику должным образом расширяться, если крышка бачка неправильно сработает.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Возможные проблемы

На самом деле разрывы пластиковой емкости происходят не так часто, потому заранее пугаться не стоит, приобретая себе подержанный ВАЗ 2110.

Гораздо чаще владельцы этого отечественного авто сталкиваются с поломкой клапанной крышки бачка. Она отвечает за сброс избыточного давления при перегревании силового агрегата.

Именно эту крышку может заклинить, из-за чего внутри емкости растет давление, что в итоге может привести к разрыву пластика.

Если подобная неприятность застала вас в пути, ни в коем случае не выключайте двигатель. Нужно остановиться, подождать момента включения вентилятора охлаждения.

Профилактические меры

Как вы понимаете, расширительная емкость непосредственно связана с радиатором и вентилятором, потому поддержание бака в рабочем состоянии — прямая обязанность каждого владельца автомобиля.

Статья в тему: Меняем радиатор печки и охлаждения ВАЗ 2110: не забываем про патрубки

Профилактика включает в себя следующие мероприятия:

• Периодически осматривайте состояние пластиковой емкости и отдельных ее элементов;
• При обнаружении слишком низкого уровня охлаждающей жидкости в баке, добавьте недостающее количество;
• Если вскоре вновь ее стало заметно меньше, проверьте бак на предмет герметичности. Вероятнее всего, где-то жидкость вытекает;
• Наблюдайте за состоянием горловины бака. Если на нем есть следы потеков, это хорошо. Такое явление говорит о том, что клапанная крышка срабатывает, сбрасывает избыточное давление. Отсюда и следы охладителя.

Замена расширительного бачка на Приоре

Вступление

Расширительный бачок в автомобиле является одним из важнейших элементов системы охлаждения двигателя (СОД). Изготавливается данный элемент из специального, температура устойчивого пластика и как не странно является довольно надёжным. Тем не менее, случаются моменты, связанные с выходом его из строя.

При такой поломке каждый владелец автомобиля должен знать порядок действий по ее локализации. Стоимость его относительно не большая и начинается от 200 рублей. В данной статье Вы найдете все ответы на интересующие Вас вопросы о расширительном бачке Приоры.

Для чего нужен расширитель

Для охлаждения двигателя используется специальная жидкость на основе пропиленгликоля или этиленгликоля (антифриз или тосол). Данные виды ОЖ имеют большие тепловые расширения. При работе ДВС жидкость охлаждения нагревается и расширяется. Если бы в системе охлаждения не использовался расширительный бачок, то из-за тепловых расширений из строя бы выходили радиаторы или патрубки от избыточного давления.

Жидкость в расширительном бачке при нагреве увеличивается, а при охлаждении уменьшается. Чтобы в бачке не образовывалось излишнее давление или вакуум из-за постоянного изменения уровня ОЖ, его крышка оснащается специальными клапанами, которые сбрасывают или наоборот пропускают воздух в систему, дабы компенсировать нагрузки на бачок и поддерживать нормальное рабочее давление.

Расположение бачка

В Приоре расширительный бачок находится под капотом с левой стороны по ходу движения автомобиля, между лонжероном и лобовым стеклом. Он имеет прямоугольную форму с тремя или двумя штуцерами для патрубков СОД.

С двумя штуцерами применяется в Приорах с климатической установкой (кондиционером).

С тремя штуцерами в Приорах без кондиционера.

Внутри находится несколько перегородок для усиления конструкции, способной выдерживать большие нагрузки.

На бачке в обязательно порядке указывается уровень ОЖ, который всегда должен быть между отметками MIN и MAX.

О крышке

Отдельное внимание стоит уделить крышке расширителя. На первый взгляд крышка не имеет ничего особенного, но если приглядеться, то можно заметить у нее необычное дно. В нее вмонтированы два клапана, которые срабатывают при конкретных условиях

Как описывалось выше, один из клапанов выпускает избыточное давление при горячем двигателе, а второй наоборот впускает воздух, когда двигатель остывает

В нее вмонтированы два клапана, которые срабатывают при конкретных условиях. Как описывалось выше, один из клапанов выпускает избыточное давление при горячем двигателе, а второй наоборот впускает воздух, когда двигатель остывает.

Исправность крышки залог правильной работы СОД и целостности расширительного бачка.

Поломки бачка и их причины

Основными поломками расширителя являются трещины или потертости. Довольно часто трещины на бачке образуются возле штуцеров, а потертости на нижней части. Это происходит по причине колебаний двигателя в подкапотном пространстве из-за неровных дорог.

Иногда случается, что расширитель лопается из-за избыточного давления в системе, виной этому будет являться неисправная крышка, а точнее ее клапан, который в нужный момент не сбросил давление.

При обнаружении одной из таких проблем необходимо заменить расширительный бачок.

Замена

Для проведения работы особых знаний в автомобильной механике не нужно, прочитав нашу инструкцию, Вы с легкостью проведете данные работы. Для более быстрого и беспроблемного демонтажа и установки бачка нужно подготовить необходимый инструмент. Так же вместе с бачком рекомендуется заменить и крышку.

Инструмент для работы:

• Крестовая отвертка;
• Герметик;
• Тара для слива ОЖ (подойдет двух литровая бутылка с отрезанным горлышком);

Порядок проведения работы

Необходимо дать двигателю остыть, чтобы в процессе работы не получить ожоги.

Откручиваем хомут нижнего штуцера и сливаем охлаждающую жидкость в подготовленную емкость. Слить жидкость необходимо только с расширителя. Затем фиксируем снятый патрубок в вертикальном положении, чтобы остатки ОЖ не вытекли.

Откручиваем хомуты оставшихся патрубков и снимаем их, так же зафиксировав в вертикальном положении.

Извлекаем бачок, надавливая на правую его часть, а левую тянем вверх, должно получиться как на картинке.

Устанавливаем новый в обратной последовательности снятию. Рекомендуется на штуцеры нанести небольшое количество герметика, для лучшей герметичности системы.

Доливаем остатки ОЖ, запускаем двигатель и прогреваем до 90°С, после чего проверяем герметичность системы.

Процесс замены расширительного бачка на Лада Приора завершен, как видите ничего сложного в этом нет.

Доработка новой детали – что делать, если она не функционирует?

Когда выясняется, что крышка упорно не хочет сбрасывать избыточное давление и/или не способна восстановить потери воздуха в СОД, ее можно доработать. Больше всего, почему-то, нареканий со стороны владельцев ВАЗ, модели 2109 в том числе, покупающих новые пробки. Понятное дело, что причина неправильной работы клапанов крышки кроется в слишком большой жесткости их пружин.

Чтобы выполнить доработку крышки, например, для ВАЗ 2109, ее сначала надо разобрать. Делать это надо аккуратно, используя плоскогубцы и тонкую отвертку с плоским жалом. Надо постараться запомнить, где что стояло, чтобы пружинки не улетели бог знает куда. После того, как крышку для бачка ВАЗ 2109 удалось разобрать, наступает время кусачек. Ими надо укоротить пружинки: большую, для предохранительного клапана, как правило, на 1 виток, а маленькую – на 2.

Укорачивание пружинки пробки

Для второй длина удаляемого отрезка не критична – лишь бы она вообще подпирала вакуумный клапан при его закрытии и не оказывала сопротивление давлению наружного воздуха в 0,03–0,1 кгс/см 2 . С большой пружинкой сложнее – как бы не переборщить. Надо смотреть по ее жесткости и тому давлению, при котором предохранительный клапан открылся при проверке крышки бачка ВАЗ 2109. После укорачивания пружинок крышку собираем в обратной последовательности. Перед эксплуатацией желательно еще раз проверить, как она работает.

Этот узел представляет собой емкость из пластика, оборудованную крышкой, встроенным датчиком уровня охлаждающей жидкости, клапаном для сброса давления в системеи местами для подсоединения патрубков и шлангов. Система охлаждения любого автомобиля имеет в своем составе расширительный бачок.

Как и прочие механизмы, бачок, при выходе из строя, нуждается в ремонте или замене. Замена расширительного бачка на новый образец производится при поломке клапанов или нарушении герметичности корпуса.

Замена или ремонт?

Возможно ли вообще отремонтировать бачок? Если его разорвало на кусочки, тогда нет.

Ремонту данный элемент подлежит только в случае выхода из строя комплектующих — поплавка или крышки.

При потере герметичности, вне зависимости от причин, ремонт невозможен. Теоретически можно склеить пластик, сделать заплатки, но ни к чему хорошему подобная экономия не приведет.

Чтобы заменить крышку, воспользуйтесь запасной частью от модели ВАЗ 2199. Хотя эта модель старше, нежели «десятка», элементы взаимозаменяемые. Плюс по качеству крышка от девятки оказалась лучше, а резьба совпадает идеально.

Просто выкрутите сломанную крышку и вкрутите на ее место новую. Вот и вся суть замены.

Замена

Итак, старый расширительный бак утратил герметичность, а потому его следует демонтировать и поставить на место старой емкости новую.

Чтобы выполнить грамотную замену емкости с охлаждающей жидкостью, вам потребуется определенный набор инструментов и материалов:

• Набор гаечных ключей;
• Отвертки;
• Плоскогубцы;
• Хомуты (старые использовать настоятельно не советуем);
• Наждачная бумага.

Наждачка требуется для того, чтобы обработать входные отверстия нового бака, выполненного из пластика. Это обусловлено их шероховатостью. Если сделать отверстия гладкими, патрубки прочнее и надежнее будет прилегать.

Процесс установки

Инструкция по замене прилагается к каждому новому баку. Так что с этим проблем возникнуть не должно. Опишем основные моменты.

1. Если автомобиль только заехал в гараж, обязательно подождите некоторое время, чтобы двигатель остыл. Снимая емкость на горячем двигателе, жидкость охлаждения будет очень горячей. Последствия предсказать не сложно.
2. Откройте крышку на радиаторе автомобиля. Это позволит сбросить избыточное давление из системы охлаждения.
3. Снизу радиатора демонтируется другая крышка, которая позволит вам слить ОЖ. Это не всегда нужно делать. К примеру, если жидкость охлаждения менялась совсем недавно, просто пережмите патрубки бачка, чтобы не пришлось сливать и заливать обратно ОЖ.
4. Отключите разъем датчика уровня ОЖ.
5. Ослабьте крепление хомутов, чтобы снять пароотводящий патрубок.
6. Ослабьте хомут на заправочном шланге и отсоедините его.
7. Отсоедините резиновый крепежный ремень бака, что позволит демонтировать емкость.
8. Выполните сборку узла в обратной последовательности, но теперь уже с новым бачком.
9. Если после замены бака крышка начала нормально сбрасывать избыточное давление, но на приборной панели все равно загорается лампа низкого уровня ОЖ, попробуйте заменить датчик уровня ОЖ. Он находится в самом бачке, его можно приобрести отдельно.
10. Устанавливается датчик путем отсоединения фишки на крышке и вкручивания на его место нового. Вот и все.

Если вы выбрали бачок от Приоры, тогда придется снять шумоизоляцию капота и вырезать небольшой ее участок на уровне верхней части бачка. Это обусловлено несколько отличной от стандартного бачка формой.

Как видите, работа не сложная, никаких проблем возникать не должно. Здесь главное грамотно выбрать новый расширительный бак, и, согласно инструкции, установить его на место вышедшего из строя компонента.

Автомобиль: ВАЗ-2110. Спрашивает: Олег Парамонов . Суть вопроса: почему трескается расширительный бачок на ВАЗ-2110?

Всем привет! Столкнулся с проблемой, трескается уже второй бачок охлаждающей жидкости на ВАЗ-2110. Я так разорюсь. Почему он трескается и что делать? Неужели до сих пор запчасти идут с браком?
