Расширительный бачок системы охлаждения мотора: назначение, устройство, неисправности

Проверка состояния крышки

В некоторых ситуациях правильно с позиции автомобилиста будет заняться самостоятельной проверкой пробки из расширительного бачка

Но важно учитывать, что это довольно сложная процедура. Ведь работоспособность элемента напрямую связана с создаваемым внутри системы охлаждения давлением

Искусственно в гаражных или домашних условиях создать нужное давление, дабы проверить элемент, не очень просто. Потому пробку от расширительного бачка, которую подозревают в неисправностях, часто отправляют в автосервис, а не ломают голову над тем, как сделать это своими руками.

Суть диагностики на автосервисе заключается в том, что проверяемая крышка бачка подвергается давлению, создаваемому специальными насосами. Именно они обеспечивают необходимое количество атмосфер для той или иной модели крышки с клапанами. Это даёт возможность увидеть, срабатывает ли при заданных значениях открытие и закрытие, либо устройство вышло из строя и требует замены.

Самостоятельно провести диагностику можно, пусть даже точность полученных результатов будет ниже в сравнении с проверкой в автосервисе. Зато платить деньги никому не придётся. Для проверки нужно выполнить следующие манипуляции:

Для начала, пока двигатель не запускался, нужно снять крышку со своего расширительного бачка в подкапотном пространстве, и визуально осмотреть пробку со всех сторон при хорошем освещении. Наличие сколов, разных трещин, разрывов и затёртостей говорит о том, что элемент имеет ряд механических повреждений, которые вероятно и привели к появлению характерных симптомов.
При отсутствии механических повреждений верните заглушку на место, и запустите мотор. Нужно дождаться, когда ДВС прогреется до своих рабочих параметров. Снова вернитесь к подкапотному пространству, наденьте перчатку и начинайте постепенно раскручивать пробку

Важно создать вокруг себя тишину, поскольку тут придётся слушать.
Если вы ничего не слышите, никакие звуки при открытии не появляются, с крышкой всё хорошо. Но при наличии звука, напоминающего процесс открытия какой-нибудь газировки, это указывает на неисправность

Шипение говорит нам о том, что клапан не срабатывает, хотя давление уже достаточно высокое. Подобные звуки подтвердят ваше опасение. Заглушка сдерживает избыточное давление, поскольку клапан не функционирует и не открывается при необходимости.
Проверить низкое давление можно несколько иначе. Для этого закрутите плотно крышку, прогрейте двигатель до рабочих температур, после чего проинспектируйте состояние толстых шлангов в вашей системе охлаждения. Бывают ситуации, когда шланги оказываются словно вдавлены внутрь, их сжало. Характерный признак, подсказывающий автомобилисту, что крышка вышла из строя, и не нагнетает давление при его падении ниже требуемого уровня.

Существует альтернативный метод диагностики, но он подойдёт не всем, поскольку автомобильные системы охлаждения отличаются по своей конструкции и доступу к шлангам.

Если же добраться без лишних демонтажных работ к шлангу системы охлаждения вы можете, попробуйте использовать этот метод. Вам потребуется открутить пробку, сжать подручным приспособлением или просто рукой один шланг, а затем вернуть на место крышку. То место, которое вы зажали, следует отпустить. Если при этом трубка вернётся в своё изначальное состояние, с клапанами всё хорошо.

При выявлении признаков, указывающих на неисправность клапанной крышки расширительного бачка с жидкостью охлаждения, единственным способом устранить неисправность будет замена повреждённого элемента. Для этого купите такую же крышку, как установлена на вашу машину, и закрутите её. Если после таких манипуляций работоспособность системы вернётся к норме, причина крылась именно к заглушке бачка с антифризом.

Пробка достаточно маленькая и неприметная, но на практике выполняет крайне важные функции. Потому автовладельцам рекомендуется периодически проверять её работоспособность, проводить визуальный осмотр и не забывать подливать в бачок качественную охлаждающую жидкость.

Жидкости для заливки в бак

Нынешние автомобили, строящиеся с широким применением новых технологий, весьма требовательны ко всем технологическим жидкостям, в том числе и охлаждающей. Перечень требований такой:

  • жидкость должна закипать при температуре не ниже 110 °С;
  • порог замерзания — от минус 20 до —60 °С в зависимости от условий окружающей среды;
  • отсутствие пенообразования при контакте с крыльчаткой насоса, минимальная вязкость;
  • в составе жидкости должны быть неагрессивные присадки, препятствующие появлению накипи на металлических частях;
  • химический состав не должен меняться в течение 3 лет или 60 тыс. км пробега.

Тосол — чисто отечественный продукт, синтезированный во времена СССР

Всем перечисленным требованиям соответствует антифриз или тосол, что суть одно и то же. Название антифриз пошло от английского слова antifreeze, что в переводе означает «незамерзающая». Тосол — вещество, созданное на той же основе из этиленгликоля в бывшем СССР. Слово состоит из аббревиатуры ТОС (технология органического синтеза) и окончания «ол», присущего названиям химических препаратов.

Основа антифриза и тосола одинакова — вода + этиленгликоль в различных соотношениях. Отличия изделий от разных производителей может заключаться в пакете ингибирующих присадок, поэтому путать жидкости нежелательно. Фатальных последствий не наступит, но одни вещества могут нейтрализовать действие других и свойства «незамерзайки» ухудшатся. При этом цвет жидкости не играет роли — это всего лишь краситель.

Для заливки в бачок можно использовать дистиллированную воду в следующих ситуациях:

  • для разбавки концентрата антифриза до нужной температуры замерзания;
  • при аварийной ситуации — полной либо частичной потере охлаждающей жидкости в пути;
  • с целью промывки.

Окраска антифриза не влияет на его свойства, важен пакет присадок

Дистиллированная (обессоленная) вода не отвечает указанным выше требованиям: она замерзает при нулевой температуре и кипит при 100 °С. Поэтому она заливается временно либо в качестве растворителя для антифриза.

Воду из-под крана, насыщенную солями, заливать в расширительный бачок недопустимо. Исключение — поломка и потеря тосола в пути и отсутствие поблизости автомагазина. Устраните течь, заполните охлаждающую систему водопроводной водой и доберитесь до гаража или СТО, после чего её немедленно слейте. Иначе на внутренних стенках водяной рубашки двигателя и других агрегатов образуются отложения, ухудшающие теплообмен.

Виды систем охлаждения

Всего на двигателях внутреннего сгорания используется два типа охлаждения – воздушное и жидкостное.

Воздушная система охлаждения, ее конструкция, недостатки

Устройство воздушной системы охлаждения двигателя

В силу ряда недостатков на автомобильном транспорте воздушная система широкого распространения не получила, хотя конструктивно она значительно проще, чем жидкостная.

Основным ее элементом являются ребра охлаждения на цилиндрах.

Тепло, выделяемое от цилиндров, распространялось на эти ребра, а проходящий через них поток воздуха осуществлял его отвод. Для создания потока дополнительно конструкция системы могла включать турбину – специальную крыльчатку, с приводом от коленчатого вала и рукав, которым создаваемый поток воздуха направлялся на цилиндры. Это  вся конструкция воздушной системы.

На автотранспорте воздушная система практически не используется, потому что:

  • невозможна регулировка температурного режима (зимой мотор не выходил на необходимую температуру, а летом – очень быстро перегревался);
  • чтобы обеспечить равномерное распределение потока воздуха, каждый цилиндр стоял отдельно;
  • во время стоянки с заведенным мотором даже при наличии турбины поток воздуха очень слабый, что приводит к быстрому перегреву;
  • невозможно организовать обогрев салона.

О неисправностях и ремонте ёмкости

Во время эксплуатации машины могут возникнуть следующие поломки расширительного бачка;

  • загрязнение или выход из строя перепускного клапана пробки;
  • разрыв корпуса бачка;

Стенка бачка разрывается при слишком высоком давлении изнутри

Неплотность крышки характеризуется появлением разноцветных потёков на корпусе

Большинство автолюбителей при поломке клапана или корпуса попросту меняют деталь на новую. Это оправдано отсутствием времени на ремонт и дешевизной данных запчастей. Хотя при желании лопнувший пластик резервуара можно запаять, а крышку — разобрать и прочистить.

Потёки из-под пробки возникают при неплотном прилегании либо из-за конструктивных особенностей ёмкости. К примеру, на автомобилях ВАЗ 2110 струя из верхнего малого штуцера, подключённого к радиатору, бьёт прямо в горловину, отчего возникает протечка. Способ устранения — установка более совершенного бачка от «Приоры».

Видео: ремонт корпуса бачка

Расширительный бачок автомобиля считается одной из самых надёжных деталей. Нередко они служат весь срок эксплуатации машины, особенно на иномарках. Чтобы не пришлось менять ёмкость раньше времени, рекомендуется периодически проверять состояние клапана в крышке. Если он в порядке, то и пластик сосуда не лопнет от высокого давления.

Тема в разделе “Ремонт Ауди”, создана пользователем Head, 10 июн 2010 .

Вы используете устаревший браузер. Этот и другие сайты могут отображаться в нём некорректно.Необходимо обновить браузер или попробовать использовать другой.

Назначение расширительной ёмкости

В системах охлаждения различных автомобилей содержится от 5 до 20 и более литров незамерзающей жидкости — антифриза (тосола). В процессе эксплуатации двигатель, а вместе с ним и антифриз разогревается от низкой температуры зимой до высокой в летний период.

Во время работы двигателя в расширительном баке возникает давление около 1 Бар

Поскольку любая жидкость расширяется в объёме при нагревании, в охладительном контуре авто образуется излишек, который нужно куда-то направить. Антифриз является средой несжимаемой, поэтому при расширении он создаст в системе высокое давление, способное разорвать патрубки и соты радиаторов. И наоборот, при охлаждении жидкость уменьшится в объёме и создаст разрежение (вакуум), воздействующий с такой же силой.

Чтобы обеспечить нормальную работу системы охлаждения силового агрегата и избежать скачков давления, в неё интегрирован расширительный бачок. Его функции следующие:

  • воспринимать дополнительный объём антифриза, расширяющегося при нагреве;
  • сбрасывать излишки давления через пробку со встроенным предохранительным клапаном;
  • отдавать жидкость обратно в систему при остывании мотора, препятствуя возникновению воздушных пробок.

На грузовиках применяются расширительные баки больших размеров

Газы в системе охлаждения двигателя признаки

Симптомы прорыва газов и закипания жидкости одинаковы. Но все таки существуют небольшие различия. Именно на начальном этапе необходимо увидеть признаки прорыва газов.

  • Газы прорвавшиеся из камеры сгорания в первую очередь скапливаются в самой верхней точке  камеры сгорания. Как правило, это радиатор отопителя салона. То есть нарушается циркуляция жидкости в радиаторе отопителя салона. Поэтому постепенно будет снижаться температура воздуха подаваемая из отопителя. Причем во всём остальном. Изменений происходить не будет. Температура системы охлаждения при этом в норме. Жидкость из расширительного бачка выбиваться не будет. Единственное при открытии крышки расширительного бачка сбрасывается небольшое давление. Но определить это как прорвавшиеся газы не получится. Потому что при нагреве пары расширяются и создают небольшое избыточное давление в системе.
  • Если внимательно присмотреться внутрь расширительного бачка. Будут видны небольшие пузырьки. Пузырьки эти могут появляться по разному. Они могут возникать на еще не прогретом двигателе. Могут появиться позднее, когда двигатель начнет прогреваться.

Отказ отопителя и появление пузырьков уже говорят о наличии проблемы. В результате выброса газов. Увеличивается давление системы. Из за повышенного давления увеличивается  температура закипания  жидкости. По принципу скороварки. То есть из за нарушения циркуляции увеличивается температура. а закипания не происходит. В результате резкого снижения давления по причине открывания крышки бачка или лопнувшего патрубка. Происходит мгновенное закипание. Жидкость под большим давлением выбрасывается наружу.  Это и является причиной ожогов когда пытаются открыть крышку бачка или радиатора. при возникновении проблем с системой охлаждения. Если обнаружено повышение температуры. Не нужно сразу глушить двигатель. Необходимо дать ему остыть на холостых оборотах. Что бы клапан  в крышке бачка справился со сбросом давления постепенно.

Тяжело определить почему закипела жидкость. От прорыва газов или из за неисправностей системы охлаждения. Как проверить идут ли газы в систему охлаждения на самом раннем этапе прорыва. Пока клапан крышки расширительного бачка ещё срабатывает и справляется с повышенным давлением.

При наличии самых первых признаков и нужно бить тревогу. Потому что количество прорывающихся газов будет только увеличиваться.

На первых этапах жидкость не будет поступать в камеру сгорания в местах прорыва газов. Или её поступать будет, но в  небольших количествах. Тем более возможно, что при остывании двигателя прорыв вообще устранится до следующего нагрева. На работу двигателя это не окажет практически ни какого влияния. Со временем жидкость будет накапливаться в камере сгорания в больших объемах. И если е накопится достаточно для того чтобы заполнить объём камеры сгорания произойдет гидроудар. Жидкость не сжимается. Поэтому произойдут разрушения гильзы поршня и шатуна.

Повторюсь что на начальном этапе прорыв газов можно определить по наличию пузырьков  в расширительном бачке. Нарушениям в работе отопителя. Может быть возникнет подтекание жидкости между головкой и блоком цилиндров. При нагреве в этих местах будет наблюдаться парение жидкости.

Можно использовать механический способ проверки прорыва газов. Если подвести поршень в ВМТ такта сжатия. В свечное отверстие при помощи переходника подать давление воздуха от компрессора. То в случае прорыва газов именно в этом цилиндре. Начнет подниматься уровень жидкости в расширительном бачке. Таким образом, необходимо проверить каждый цилиндр.

На окончательной стадии неисправности. Сомнений не возникает. При увеличении оборотов на не прогретом двигателе жидкость сильно выбивает из расширительного бачка. До этого доводить нельзя.

Единственный эффективный способ как проверить идут ли газы в систему охлаждения на начальном этапе. Это использовать специальную жидкость катализатор. Через неё пропускают газы скопившиеся в расширительном бачке. В случае наличия прорыва газов из камеры сгорания катализатор поменяет цвет. Жидкость катализатора заливается в специальную колбу.

Она имеет две полости. Одну для поступающих газов из расширительного бачка. Другую для заливки катализатора. Газы пропускаются через катализатор. И в случае изменения цвета с уверенностью можно судить о наличии повреждения.

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

  1. От ремня газораспределительного механизма.
  2. От ремня генератора.
  3. От отдельного ремня.

Конструкция состоит из таких элементов:

  1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
  2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
  3. Шкив для установки ремня привода – зубчатый или клиновидный.
  4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
  5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
  6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

  1. Корпус из алюминия.
  2. Выходы для соединения с патрубками.
  3. Пластина биметаллического типа.
  4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Причины закипания и их решение

Для начала детально разберем все причины, из-за которых закипает тосол.

  1. Неисправный термостат. Основная задача этого устройства заключается в том, чтобы не подавать охлаждающую жидкость к радиатору, пока двигатель не наберет определенную рабочую температуру (обычно это +85°С), то есть переводить ее на так называемый “большой круг”. Однако если агрегат не включится вовремя и не осуществит циркуляцию охлаждающей жидкости по системе, то она быстро нагреется в “малом круге” вместе с двигателем и попросту закипит, поскольку не будет успевать охлаждаться.

Разъеденная тосолом помпа

Чтобы восстановить работоспособность системы охлаждения, и впредь не допускать ситуации, когда быстро закипает тосол или антифриз, необходимо выполнить ревизию перечисленных выше узлов. Перечислим, в какой последовательности необходимо проверять указанные узлы в соответствии с тем, с какой вероятностью и частотой они выходят из строя.

  1. Расширительный бачок и его крышка. Особенно это актуально для случаев, если закипел антифриз в расширительном бачке, и из-под него идет пар. Лучше заменить крышку с клапаном целиком.
  2. Термостат. Этот узел нужно проверять, если при включенном двигателе радиатор холодный, а тосол кипит. Также термостат имеет смысл проверить после замены охлаждающей жидкости, если она тут же закипела.
  3. Вентилятор охлаждения. Он нечасто выходит из строя, однако проверить имеет смысл. Как правило, проблемы возникают в отпавших контактах или пробое изоляции обмоток статора и/или ротора.
  4. Датчик температуры. Устройство достаточно надежное, однако на старых машинах иногда выходит из строя. Собственно он то и управляет работой вентилятора на радиаторе
  5. Центробежный насос (помпа). Здесь аналогично предыдущему пункту..
  6. Радиатор охлаждения. Необходимо внимательно осмотреть его на предмет повреждений и возможных утечек охлаждающей жидкости. Если он течет (это будет сопровождаться ситуацией, когда уходит антифриз), то необходимо его демонтировать и запаять. В крайнем случае менять на новый. Можно же просто почистить, если он очень засорен. Для внешней чистки его лучше снять. А внутренняя чистка происходит вместе со всей системой охлаждения (без демонтажа).
  7. Проверить уровень антифриза в системе. Он может вытечь из поврежденной системы, а оставшийся объем не выдержать тепловой нагрузки и закипеть. Если используется некачественная жидкость с низкой температурой кипения, то ее нужно заменить полностью. В противном случае можно просто долить антифриз.
  8. Проверить, подходит ли залитый антифриз для текущей машины. В случае, если имело место смешивание двух марок охлаждающей жидкости, то убедиться, что совместимы между собой.
  9. Проверить работу предохранительно-спускового клапана. Проверить работу клапана на крышке можно с помощью полиэтилена.
  10. Проверить качество залитого антифриза. Это можно сделать несколькими методами, используя как профессиональное оборудование, так и подручные средства, имеющиеся в гараже или дома.

Как установить расширительный бак мембранного типа

Мембранный бак нужен для защиты инженерной системы от гидроударов и полного обеспечения ее качественной работы. После приобретения оборудования нужно тщательно продумать, как установить мембранный бак, чтобы он работал без сбоев. Гидроаккумулятор в водоснабжении выполняет несколько функций: накапливает запас воды, поддерживает в системе необходимое давление, служит резервом для уменьшения частоты включения и выключения насоса.

Без установки мембранного бака срок службы насоса значительно сокращается. В системе, обеспеченной гидроаккумулятором, воду можно набрать даже при отключении электричества. Во время первого запуска насоса происходит заполнение водяной камеры бака водой. Чем больше объем воды в баке, тем меньше объем воздуха и выше давление.

Достигнув заданного показателя давления, которое нужно для отключения насоса, происходит его автоматическое отключение. Как только давление в системе упадет до допустимого уровня, сразу включится подача воды. Для проверки давления на гидроаккумуляторе установлен манометр. Он же необходим для настройки необходимого диапазона эксплуатации оборудования.

Крышка бачка — два в одном

Итак, крышка РБ, помимо защитной функции, выполняет еще задачу регулятора давления. Как было изложено выше, давление внутри бачка должно составлять до 1,1 — 1,5 кг/см². Как же это достигается?

Для этой цели в крышке смонтированы два клапана: предохранительный и вакуумный. Первый представляет собой подпружиненную резиновую диафрагму, которая прижимается снаружи и срабатывает, когда давление превышает усилие пружины. Второй состоит из резиновой шайбы с малой пружиной, установленной внутри большой.

При рабочей температуре ОЖ оба клапана закрыты, давление в бачке не превышает расчетного. Поскольку расширительный бак закрыт герметично, с повышением температуры давление возрастает, в результате чего предохранительный клапан открывается и стравливает часть воздушных паров, возвращая клапан в прежнее положение.

После остановки двигателя жидкость в системе остывает и уменьшается в объеме, что приводит к возникновению разрежения внутри бачка. Результатом может быть подсос воздуха через соединения, который при последующем пуске приведет к образованию воздушных пузырей. А это может привести к перегреву и выходу из строя двигателя.

Тут и приходит на помощь другой маленький клапан — вакуумный. Под действием разрежения он открывается и уравнивает давление в бачке с атмосферным.

Что можно доливать и в каком количестве

Есть несколько видов антифриза. Смешивать их между собой нельзя, а доливать нужно строго по меткам. Среди автолюбителей бытует мнение, что некоторые виды охладителей совместимы между собой по химическому составу, но рисковать и смешивать их, всё же, не стоит. Во избежание неприятных ситуаций и поломок машины пользуйтесь одним видом жидкости и покупайте её у проверенных производителей.

При доливании любой воды (обычной или дистиллированной) тосол может замёрзнуть зимой. При отсутствии свежей порции антифриза доливайте воду только в тёплое время года. Никогда не разбавляйте охладитель другими химическими составами. В крайнем случае, используйте обычную воду, но не злоупотребляйте этим.

На заметку! Отсутствие тосола в бачке может застать водителя врасплох перед зимними холодами. Чтобы этого не произошло, перед зимним сезоном полностью смените охладитель и залейте новый.

Контролю за состоянием охлаждающей жидкости надо уделять время, иначе это может быть чревато плохими последствиями для автомобиля. При своевременной проверке уровня тосола двигатель будет работать как следует, а машина прослужит вам в течение многих лет.

Закипела машина — последствия

Если кипит система, степень повреждения каналов бывает разной. Часто это ничем опасным не грозит, просто владелец машины ограничивается испугом. Но если перегретый двигатель глохнет (и аккумулятор не причём), это может указать на следующие вещи:

  • разрушение уплотнителя ГБЦ;
  • повреждение блока;
  • критическое снижение уровня тосола;
  • поломку или деформацию клапанов;
  • повреждение маслосъемных колпачков.

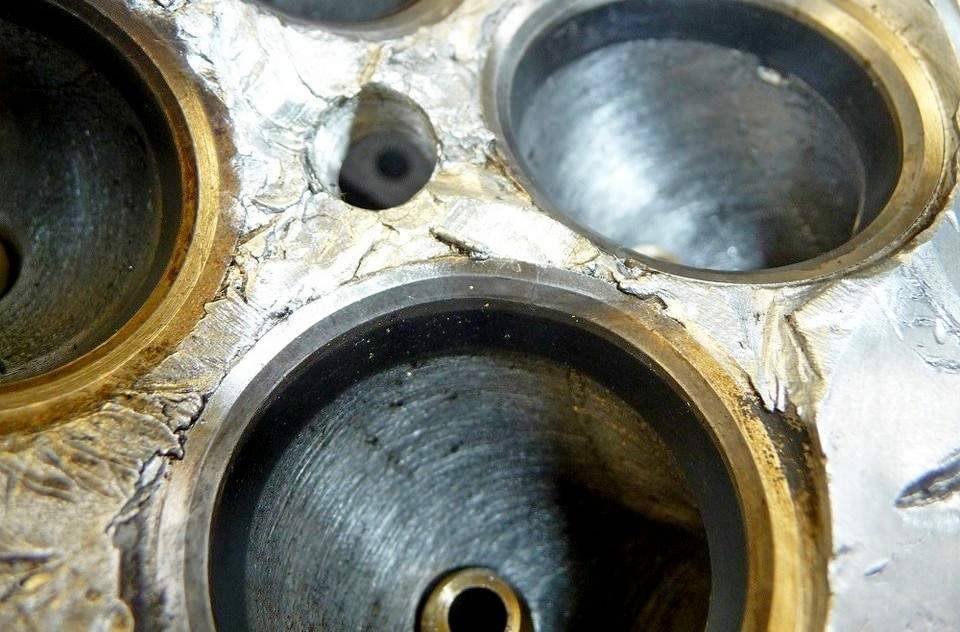

Разрушение головки блока цилиндров

Последствия закипания устраняются в зависимости от конкретной ситуации. Обычно всё решается восстановлением, шлифовкой ГБЦ. Заклинивание поршней в гильзах встречается редко. Однако в этом случае ремонт выглядит нецелесообразно. Куда проще и дешевле установить другой мотор.

Постоянный перегрев жидкости и выход пара — симптом уменьшения количества охлаждающей жидкости. В этом случае двигатель нормально охлаждаться не будет даже после остывания. Если не принять мер по дозаправке, а просто остудить установку — тосол закипит повторно. Нагрев в области камер сгорания и других теплонагруженных деталей увеличится. Внутренние части узла придут в негодность, а сам блок цилиндров — разрушится.

Конструкция и принцип действия

Современные расширительные ёмкости для автомобилей представляют собой резервуар, изготовленный из прочной толстостенной пластмассы с заливной горловиной и штуцерами для подключения к элементам охлаждающей системы. Форма резервуара не имеет значения в функциональном плане, так что производители подгоняют её под место установки резервуара.

Форма бачка зависит от места его установки и может быть разной — круглой, прямоугольной или плоской

Вместительность сосуда для расширяющегося тосола рассчитывается для каждой модели авто и зависит от полного объёма жидкости в патрубках и агрегатах. Причём в холодном состоянии бачок заполняется антифризом только наполовину, остальное пространство занимает воздух, способный сжиматься под давлением. Горловина резервуара закрыта пробкой со встроенным воздушным клапаном. Принцип работы ёмкости следующий:

  1. При «холодном» моторе бачок наполовину пуст — уровень антифриза находится между минимальной и максимальной отметкой на корпусе.
  2. После запуска двигателя тосол начинает расширяться и его уровень в сосуде повышается, а воздушная прослойка сжимается. Клапан крышки остаётся герметичным.
  3. При достижении жидкостью рабочей температуры 90—95 °С и максимального увеличения в объёме давление в баке достигает порога срабатывания воздушного клапана (1—1,2 Бар или 120 кПа). Он открывается и сбрасывает воздух в атмосферу.
  4. В процессе остывания мотора наблюдается обратная картина — клапан пропускает воздух в обратную сторону до тех пор, пока количество антифриза не перестанет уменьшаться. Это предотвращает появление воздушных пробок в шлангах и радиаторах.

Устройство ёмкости довольно простое — корпус бачка закрыт пробкой со встроенным клапаном

Встроенный датчик подаёт сигнал о недостаточном уровне жидкости на панель приборов

В некоторых моделях автомобилей, например, ВАЗ 2110—2115 ёмкость оснащена второй горловиной, куда вкручивается датчик уровня охлаждающей жидкости. Если в силу поломки либо протечки какого-то узла антифриз начнёт вытекать наружу и его уровень в ёмкости упадёт до минимума, датчик сработает и предупредит водителя сигналом соответствующей лампочки на панели приборов.

Существуют автомобили (как отечественного производства, так и импортного), в которых расширительный бачок закрывается простой пробкой, не оснащённой клапаном и сообщающейся с атмосферой. В подобных системах функцию сброса давления и обратного впуска воздуха выполняет крышка основного радиатора, а резервуар только компенсирует расширение жидкости.

Крышка радиатора снабжается перепускным клапаном, направляющим излишек тосола в расширительный бак

Группа безопасности для отопления с расширительным баком

Для системы отопления с расширительным баком группа безопасности представлена набором агрегатов, выполняющих защитную функцию. Он состоит из трех отдельных приборов, которые объединены в специальном коллекторе. В группу водит манометр, воздухоотводчик и предохранительный клапан.

Манометр предназначен для контроля давления теплоносителя в системе с целью поддержания его на безопасном уровне. Он оснащен двумя стрелками: одна показывает рабочее давление, другая – заданное. Воздухоотводчик в виде крана Маевского, который работает в автоматическом режиме, используется для выведения из жидкости в системе отопления пузырьков воздуха. Он монтируется на максимально возможной высоте. Предохранительный клапан применяется для контроля показателей давления в сети. Если оно резко увеличивается, клапан открывается, что способствует удалению некоторого объема жидкости из системы.

Группа безопасности для отопления: 1 — твердотопливный котел, 2 — вентилятор, 3 — кран запорный, 4 — группа безопасности, 5 — клапан сброса избыточного давления, 6 — циркуляционный насос, 7 — фильтр, 8 — расширительный бак, 9 — обратный клапан

Принцип работы группы безопасности заключается в следующем. Когда в системе отопления возникает аварийная ситуация, что приводит к прекращению движения теплоносителя, в ней быстро возрастает давление. Часть пара от горячей жидкости улавливает воздухоотводчик, который оснащен специальным поплавком. Он опускается и открывает клапан. Пар быстро выпускается наружу, что способствует снижению давления в системе.

В случае неэффективной работы крана Маевского, что способствует дальнейшему увеличению давления, срабатывает предохранительный клапан, который открывается, предоставив возможность сливаться жидкости из системы до момента, пока давление не стабилизируется. Защитный блок монтируется на подающем трубопроводе, на расстоянии более 50 см от источника тепла. Воздухоотводчик устанавливается исключительно в вертикальном положении. К предохранительному клапану можно присоединить гибкий шланг, по которому будет изливаться вода в случае аварийной ситуации.
