Характерные неисправности
Будет справедливо назвать распределительный вал достаточно надёжным и долговечным элементом двигателя. Зачастую деталь изнашивается только к моменту первого серьёзного ремонта силовой установки. Для автомобилистов, в распоряжении которых оказался двигатель без наличия гидрокомпенсаторов, рекомендуется каждые 10-15 тысяч километров проверять зазоры распределительного вала, оснащённого рокерами, и настраивать их по мере необходимости. Вне зависимости от типа ДВС, во всех моторах обязательно в процессе эксплуатации контролируется степень натяжения цепи или ремня газораспределительного механизма. Они более ограничены по сроку своей службы, чем сам распредвал. Распределительные валы относятся к трущимся деталям двигателя, а потому наиболее опасным явлением для них считается механический износ. Ещё одной характерной неисправностью для распредвала считается выход из строя подшипника, разрушение и деформация сальника. Если элементы распредвала выходят из строя, это запускает цепную реакцию, в результате которой ломаются иные компоненты силовой установки. Поломка распредвала обычно обусловлена:
- естественным износом элемента;
- низким давлением масла в смазочной системе;
- использованием низкокачественных масел;
- дефицитом масла в системе;
- нарушением температурного режима работы двигателя;
- механическими повреждениями.
В случае с механическими повреждениями чаще всего ломаются натяжные ролики и ремни распредвала, которые ограничены по сроку службы. Когда происходит разрыв ремня газораспределительного механизма, сами распредвалы могут серьёзно пострадать. В итоге можно выделить несколько наиболее часто встречающихся поломок в конструкции распределительных валов:
- механическая поломка компонентов;
- износ подшипников;
- износ кулачков;
- деформация вала.
Всё это не обязательно происходит сугубо по причине естественного износа. Многие автомобилисты сталкиваются с проблемой заводского брака. Тут речь идёт о недостатках конструкции, ошибках в проектировании или использовании некачественных компонентов при изготовлении распределительного вала. Но это в основном встречается на бюджетных автомобилях. Определить неисправность, возникшую в распределительном валу, можно по характерному стуку. Он появляется при возникновении рассмотренных поломок и неисправностей. Но не всегда причина стука именно в самом распредвале. Также посторонние стуки иногда возникают, если автомобилист залил в двигатель плохое или не подходящее этому мотору моторное масло, либо подача топлива не была должным образом отрегулирована после вмешательства в систему по причине ремонта или замены компонентов.
Всё это приводит к потере синхронности в процессе работы клапанов цилиндров двигателя и кулачков. В результате мотор теряет свою мощность, начинает потреблять значительно больше топлива, а также отмечается нестабильная работа в разных режимах. Во многом жизнеспособность и продолжительность эксплуатации распределительного вала зависит от грамотности эксплуатации двигателя. Если соблюдать все правила по обслуживанию и содержанию мотора, распредвал сможет проработать в течение всего срока службы двигателя вплоть до капитального ремонта. Иногда, даже после капитального восстановления, старый распределительный вал остаётся в хорошем состоянии, что позволяет и дальше его использовать.
Замена распределительных валов на двигателях внутреннего сгорания является крайне ответственной и сложной задачей. Она требует проведения обязательной предварительной проверки и доработки поверхностей по мере необходимости. Если этого не сделать, уже новый распредвал начнёт очень быстро изнашиваться. В конечном итоге он за короткий срок полностью выйдет из строя
Специалисты отмечают, что при возникновении необходимости замены в двигателе его распределительного вала, крайне важно параллельно заменить все элементы, работающие в непосредственном контакте с распредвалом
Настройка разрезной шестерни на ВАЗ-2101
На «классику», например, ВАЗ-2101, разрезная шестерня устанавливается и настраивается следующим образом:
Устанавливается новый распредвал.
По меткам стандартной шестерни выставляется перекрытие клапанов, затем поршни первого и четвертого цилиндров подводятся в верхнюю мертвую точку, и надевается цепь ГРМ.

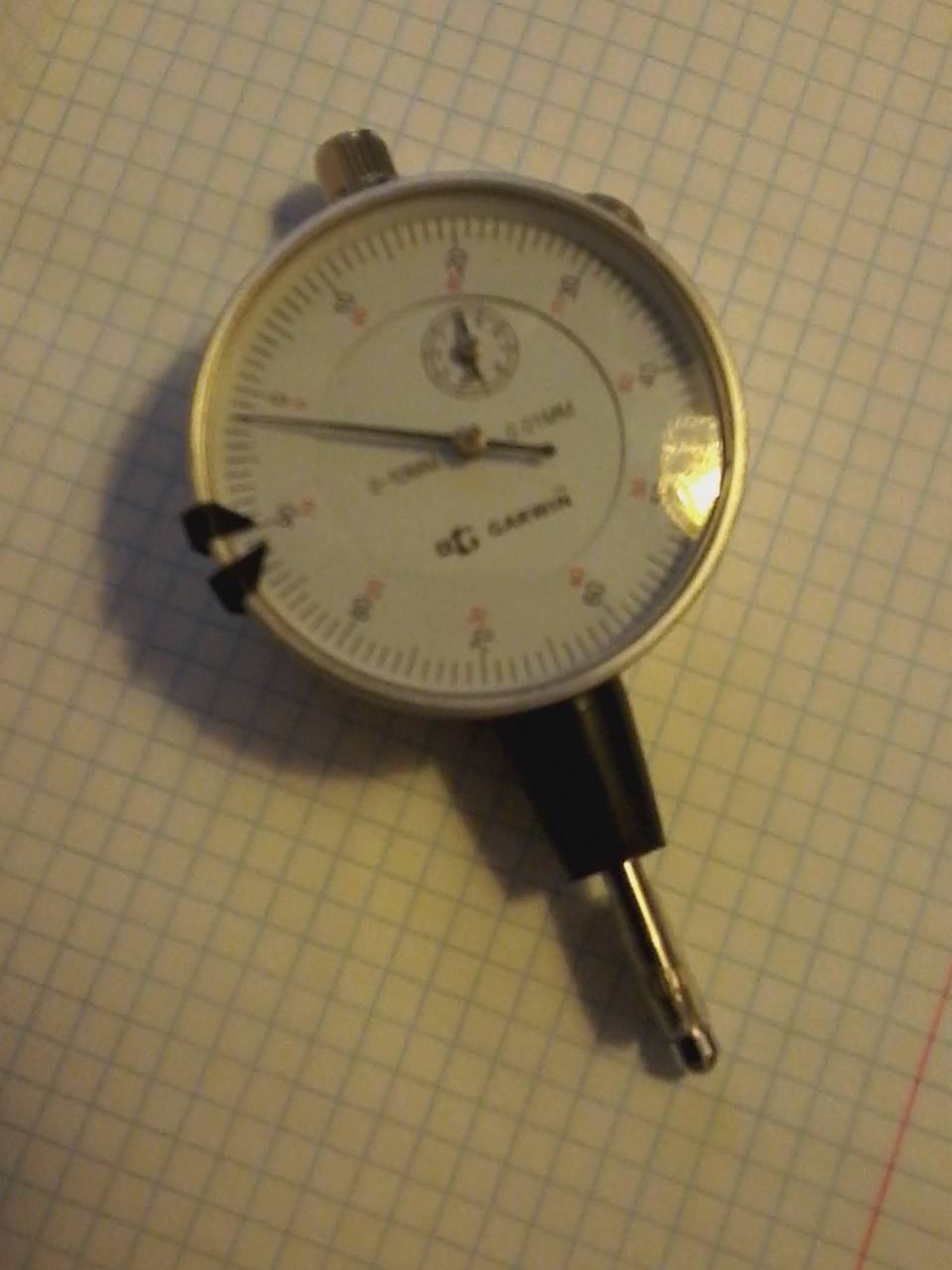

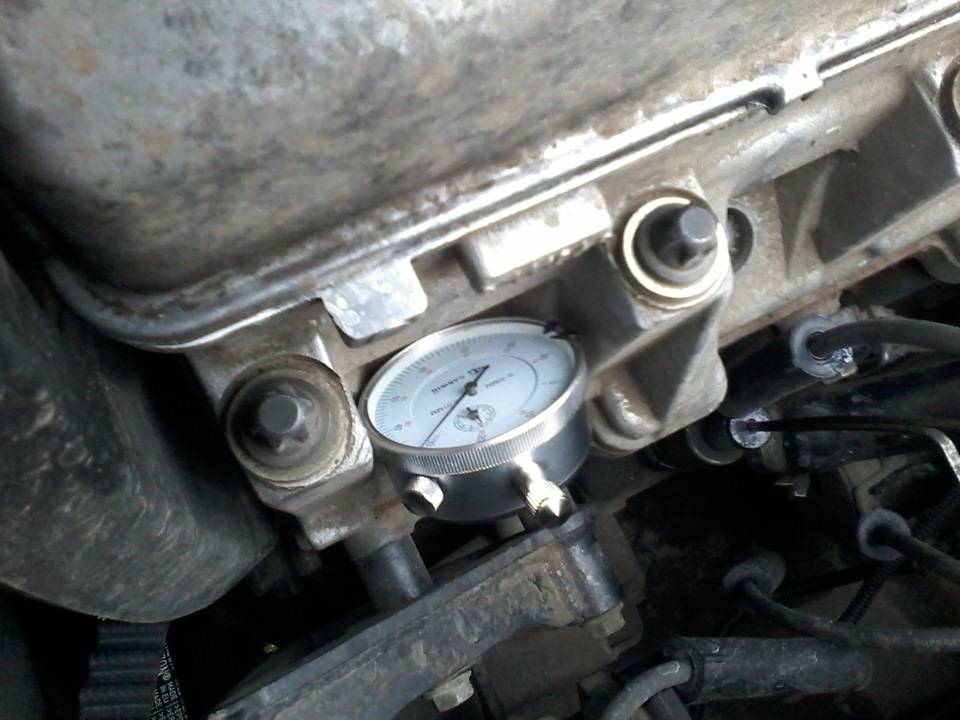

Устанавливается планка с тремя индикаторами часового типа, ножки которых опираются на рокеры.
Для первого цилиндра поочередно необходимо найти положение распредвала, соответствующее закрытому положению впускного и выпускного клапанов, а также положение, соответствующее нахождению поршня в ВМТ. После этого по индикаторам устанавливается нужное перекрытие при помощи шестерни. Следует помнить, что имеет значение, в какую точку рокера упирается ножка индикатора, а также, что у рокера имеется передаточное отношение (если распредвал разноподъемный)
Не принимается во внимание передаточное отношение только для равноподъемных и равнофазных распредвалов. В этом случае достаточно просто выставить вал таким образом, чтобы оба клапана были одинаково открыты.
Производится затяжка фиксирующих болтов, после чего коленвал нужно провернуть на один оборот и проверить правильность установок.
После пробной поездки при необходимости можно скорректировать положение распредвала.
Источник
Причины для снятия-установки распредвала на двигатель
Причин для снятия либо замены распределительного вала на самом деле не очень много:
- замена цилиндропоршневой группы;
- ремонт головки блока цилиндров;
- при тюнинге силового агрегата;
- неисправности распределительного вала.
Узнать о неисправном распределительном вале можно по характерному глухому стуку при пуске двигателя. Однако появление стука может говорить не только о неисправности распредвала, но и о неисправностях других узлов и систем автомобиля. Среди неисправностей распредвала стоит отметить следующие:
- износ, царапины или задиры на опорных шейках;
- износ посадочных мест распредвала в постели;
- деформация или трещины распредвала.
Распредвал ВАЗ 2106
Распределительный вал является неотъемлемой частью в конструкции газораспределительного механизма (ГРМ) любого двигателя. Он выполнен в форме цилиндра, на котором расположены шейки и кулачки.
Описание
На «Жигулях» шестой модели вал механизма ГРМ установлен в головке блока цилиндров (ГБЦ) мотора. Такое расположение позволяет ремонтировать и менять деталь, а также регулировать зазоры клапанов без каких-либо сложностей. Доступ к валу открывается после снятия клапанной крышки. Распредвалу (РВ) отведена роль управления открытием и закрытием клапанов в цилиндрах двигателя — в нужный момент он впускает топливно-воздушную смесь в цилиндр и выпускает отработанные газы. На распределительный вал устанавливается шестерня, которая посредством цепи соединяется со звездой коленчатого вала. Такое конструктивное исполнение обеспечивает одновременное вращение обоих валов.
Поскольку на коленчатом и распределительном валу установлены шестерни разного размера, скорость вращения последнего снижена вдвое. Полный рабочий цикл в силовом агрегате происходит за один оборот распредвала и два оборота коленвала. Клапаны в ГБЦ открываются в определённом порядке под воздействием соответствующих кулачков на толкатели, т. е. при вращении распределительного вала кулачок надавливает на толкатель и передаёт усилие на клапан, поджатый пружинами. При этом клапан открывается и впускает топливно-воздушную смесь либо выпускает отработанные газы. При дальнейшем проворачивании кулачка клапан закрывается.
Параметры
Распределительный вал «шестёрки» имеет такие характеристики:
- ширина фаз — 232˚;
- высота подъёма впускного клапана — 9,5 мм;
- запаздывание впускного клапана — 40˚;
- опережение выпускного клапана — 42˚.
Какой распредвал лучше ставить
На ВАЗ 2106 подойдёт лишь один вал газораспределительного механизма — от «Нивы». Деталь устанавливают с целью повысить мощность и динамические показатели автомобиля. Достичь желаемых результатов, хоть и небольших, удаётся за счёт увеличения ширины фаз и высоты подъёма впускных клапанов. После установки РВ от «Нивы» эти параметры будут иметь значения 283˚ и 10,7 мм. Таким образом, впускной клапан будет открыт более длительное время и поднят на большую высоту относительно седла, что обеспечит поступление в цилиндры большего количества топлива.
При замене штатного распредвала на деталь от ВАЗ 21213 параметры мотора кардинально не изменятся. Можно установить «спортивный» вал, предназначенный для тюнинга, но стоит он недёшево — 4–10 тыс. руб.
Таблица: основные параметры «спортивных» распредвалов на «классику»
| Наименование | Ширина фаз, o | Высота подъёма клапана, мм |
| «Эстонец» | 256 | 10,5 |
| «Эстонец +» | 289 | 11,2 |
| «Эстонец-М» | 256 | 11,33 |
| «Шрик-1» | 296 | 11,8 |
| «Шрик-3» | 304 | 12,1 |
Начнём со впуска.
Наиболее очевидная зависимость — связь длительности открытия впускного клапана и заполняемостью цилиндра рабочей смесью. При увеличении длительности впуска в цилиндр попадает больше рабочей смеси, но это имеет пределы. Так как фаза впуска превышает 180 градусов, то впускной клапан будет открываться немного раньше прохождения поршнем ВМТ и закрываться несколько позже НМТ. Увеличение фазы впуска приведёт к увеличению этих опережений/задержек.
При прохождении поршнем НМТ в цилиндре ещё остаётся небольшое разрежение, которое продолжает втягивать рабочую смесь, поэтому некоторая задержка закрытия впускного клапана оправдана, но в дальнейшем поршень начинает процесс активного сжатия рабочей смеси и, если клапан ещё не закрылся, выталкивает часть смеси обратно. При значительном опережении открытия клапана, часть отработавших газов, выталкиваемых поршнем из цилиндра, может просочиться через впускной клапан и обеднить поступающую рабочую смесь. Это характерно для работы двигателя на низких оборотах.
Перспективы развития
Несмотря на элегантность и простоту решения задачи управления газораспределительным механизмом, предложенную инженерами еще полторы сотни лет назад, дальнейшее развитие двигателей внутреннего сгорания наталкивается на серьезные ограничения. Дело в том, что распредвал, являясь элементом механической системы не обеспечивает должной гибкости регулирования. Жестко заданные фазы газораспределения подбираются опытным путем на заводе-изготовителе и являются неким компромиссным вариантом, рассчитанным на усредненный режим работы двигателя.
На деле, в различных условиях работы двигателя оптимальными являются разные алгоритмы управления клапанами. Так, в режиме холостого хода узкие фазы более приемлемы, а при увеличении оборотов фазам следует расширяться, входя в перекрытие. Высота подъема клапана также ограничена высотой кулачка и влечет за собой использование «костыля» в виде дроссельной заслонки.
Крупные производители постоянно разрабатывают и патентуют различные системы, позволяющие адаптировать работу ГРМ к внешним условиям. В большинстве своем такие доработки касаются совершенствования формы распредвала и систем его привода. Однако, наиболее вероятным является полный отказ от распредвала и возложение функции управления клапанами на независимые системы линейного перемещения, управляемые электронным блоком управления. Один из опытных образцов такого двигателя был установлен на серийный автомобиль Saab, продемонстрировав увеличение мощности с одновременных снижением расхода топлива.
Зачем нужен распределительный вал
Рабочий цикл автомобильного двигателя включает в себя четыре такта, связанных с движением поршня между верхней и нижней мертвыми точками. Последовательность тактов следующая: впуск — сжатие — рабочий ход — выпуск. Исходя из обозначения тактов несложно догадаться, что во время впуска должен быть открыт впускной клапан, осуществляя подачу топливно-воздушной смеси в цилиндр. Такты сжатия и рабочего хода предполагают полную герметичность полости цилиндра для наиболее эффективного преобразования энергии взрыва в поступательное движение поршня. А выпуск сопровождается открытием выпускного клапана для освобождения цилиндра от отработавших газов.
Периоды времени, на протяжении которых впускные и выпускные клапаны цилиндра остаются открытыми, получили название фаз газораспределения, измеряемых в градусах угла поворота коленчатого вала. Следует отметить, что фазы газораспределения, наложенные на рабочий цикл, совершенно не обязаны совпадать с одноименными тактами. Для обеспечения лучшей наполняемости цилиндра топливной смесью и его освобождения от отработанных газов требуется упреждающее открытие или запаздывающее закрытие клапана. А при увеличении частоты оборотов двигателя оптимальным будет перекрытие клапанов — то есть одновременное открытие выпускного и впускного клапана для улучшения продувки цилиндра.
Управление фазами газораспределения и является основной задачей распредвала. Благодаря своим конструктивным особенностям и жесткой связи с коленвалом, распредвал позволяет с высокой точностью регулировать положение клапанов во время работы двигателя. А благодаря некоторым конструкторским решениям в небольших пределах изменять фазы газораспределения, реагируя на условия работы.
Как обнаружить дефект распредвала
При верхнем расположении распределительных валов первый же визуальный осмотр механика поможет быстро выявить возможные дефекты детали. Ведь при этом расположении распредвалов, после демонтажа клапанной крышки, доступ к распределительным валам становится свободным. Различные дефекты на распредвале могут быть видны невооруженным взглядом. Естественно, перед демонтажем клапанной крышки опытный мастер проверит работу двигателя с целью выявления характерных шумов в работе распредвала. Единственное, что часто тяжело выявить даже визуально эти дефекты кулачков, которые при износе не имеют заметных меток повреждения.
Если причиной повреждения распредвала являются подшипники, то обнаружить это можно только после разборки верхней части двигателя. Например, на изношенных подшипниках распредвалов легко обнаружить абразивные метки. В этом случае нужно заменить подшипники на новые.
Немного о распредвале
К счастью многих, распределительный вал не относится к числу узлов, которые позиционируются как капризные, часто и быстро выходящие из строя. Ресурс во многом зависит от качества детали и условий эксплуатации.
У распредвала есть ограничения по сроку службы. Бесперебойная работа может длиться от 50 до 150 тысяч километров пробега. Это достаточно усредненные показатели, поскольку каждая ситуация все же индивидуальная. Уже сейчас ведутся активные работы над тем, чтобы из конструкции двигателя убрать этот элемент. Причем эксперты утверждают, что в будущем распредвал полностью может перестать быть частью мотора. Ему на замену придут электромагнитные актуаторы.
Насколько это эффективно и реально в ближайшей перспективе, пока говорить сложно. Плюс некоторые скептики сомневаются в правильности перехода от механической детали к актуатору, управляемого компьютером.
Настройка разрезной шестерни на ВАЗ-2108
На автомобиле ВАЗ-2108 или ВАЗ-2110 с восьмиклапанным двигателем, разрезная шестерня устанавливается и настраивается следующим образом:
- На неподвижной и подвижной частях разрезной шестерни ставится стандартная метка, как и на штатной шестерне.
- Разрезная шестерня монтируется на место штатной, и на нее надевается ремень ГРМ. После этого необходимо убедиться, в совпадении меток, расположенных на шкиве распредвала и задней крышке ремня; метка на маховике при этом должна располагаться напротив среднего деления шкалы на лючке картера сцепления.
- Необходимо контролировать перекрытие впускного и выпускного клапанов четвертого цилиндра. При верно выставленных фазах они должны быть открыты на строго определенную величину. Если вал равноподъемный, степень открытия клапанов должна быть одинаковой.
- Если необходимого перекрытия добиться не удалось, нужно ослабить затяжные болты шестерни, после чего, удерживая подвижную часть, повернуть распредвал таким образом, чтобы получить требуемое перекрытие. В результате операции распредвал оказывается в оптимальном положении.
- При необходимости можно дополнительно скорректировать фазы газораспределения.
Коротко о главном
Технология, как выставить метки ГРМ на моторе ВАЗ 2106, выполняется при снятой цепи. Установленная на распредвале звезда без цепки фиксируется отверткой и затягивается ключом. После вращения распределительного вала в нужную сторону и совмещения засверловки с приливом на постели снова зубчатая шестерня обездвиживается подходящим предметом и демонтируется. Далее производится монтаж новой цепочки.
Идеального совпадения пометок можно добиться только при использовании разрезной шестерни. Впрочем, это вовсе не обязательно соблюдать. Вполне допустима ситуация, когда метки «распреда» совпадают, а шкив коленвала уходит немного вперед.
Установка распределительных валов
Особенности конструкции двигателя вынуждают производителей устанавливать иногда до четырех распредвалов.
Если клапанов 2 или 3, на цилиндр ставится только один распредвал. Если клапанов 4, то устанавливает один или два распредвала. К примеру, в системах DOHC используется два вала, один из которых управляет впуском, а второй выпуском.
Как правило, конструкцию двигателей и смежных узлов стараются упростить, иногда во вред геометрии. Оппозитные, равно как и V-образные двигатели, обзавелись одним распредвалом в развале, или же по одному под головку блока цилиндров. В порядке исключения вы можете увидеть интересное рядное расположение – здесь распредвал один, хотя клапанов четыре. Пример: Mitsubishi Lancer 4G18.
В большинстве современных автомобилей валы устанавливаются прямо над клапанами. Такая система называется «Cam-in-Head» — находящиеся выше кулачки оказывают давление на толкатели напрямую.
Какие бывают спортивные распредвалы?
Существующие распредвалы для автомобилей можно разделить на три категории: низовые, универсальные и спортивные (высокооборотистые). Отличительной чертой низовых распредвалов является наиболее пологие и ровные кривые момента и мощности в большом диапазоне оборотов из этих трёх типов. Это делает двигатель приёмистей, а автомобиль динамичней в разгоне с малых оборотов или со старта.
Спортивные валы отличаются крутизной этих кривых, т.е. большой мощностью на предельных для стандартного движка оборотах и меньшим моментом и мощностью на низких и средних оборотах (примерно до 3000). Универсальные распредвалы для тюнинга являются компромиссом между двумя предыдущими типами.
Чтобы понять, почему так происходит — рассмотрим работу распределительного механизма.
Настройка разрезных шестерен на ВАЗ-2112 с 16-клапанным двигателем
На 16-клапанные моторы автомобилей ВАЗ-2112, разрезные шестерни монтируются и настраиваются своими руками следующим образом:
После установки новых распредвалов по меткам стандартных шкивов устанавливается перекрытие клапанов, после чего поршни первого и четвертого цилиндров подводятся в верхнюю мертвую точку, и надевается ремень ГРМ. Затем необходимо определить перемещение распредвалов и положение ВМТ, делается это по индикаторам часового типа, устанавливаемым на специальную планку.
Далее требуется найти положения распредвалов, соответствующие закрытому положению впускных и выпускных клапанов четвертого цилиндра, а также их положение, соответствующее положению поршня в верхней мертвой точке. Затем ослабляются болты на шкивах, и по индикаторам устанавливаются требуемые перекрытия. После этого болты затягиваются, и коленвал проворачивается на один оборот, после чего производится проверка установок. После пробной поездки при необходимости производится коррекция положения распредвалов.
Лада Гранта ???????????????????? › Бортжурнал › Спорт-шкив РВ ( разрезной шкив распредвала )

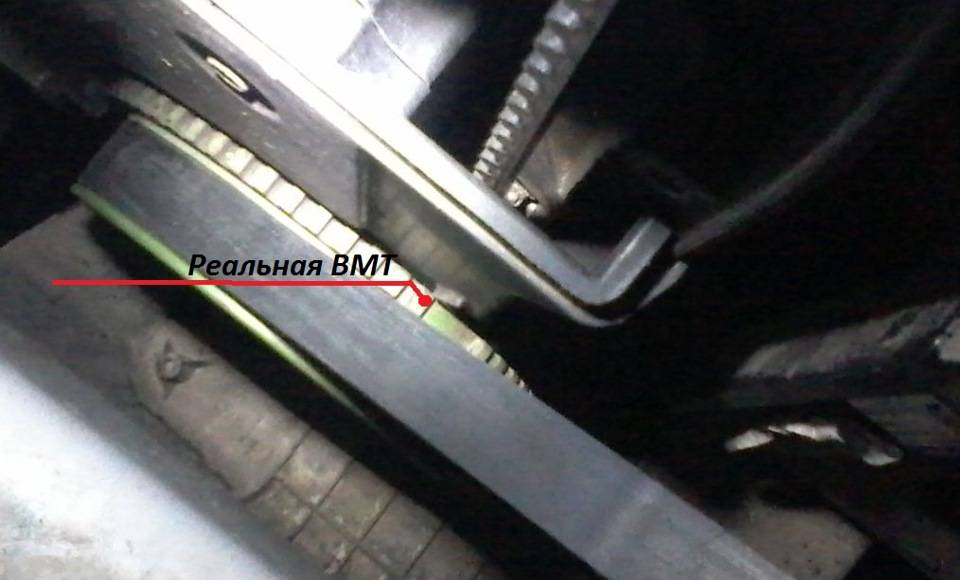

У меня ВМТ здесь. На других авто может быть немного подругому. +- трагедии нет. Большинство и не заметит потерь

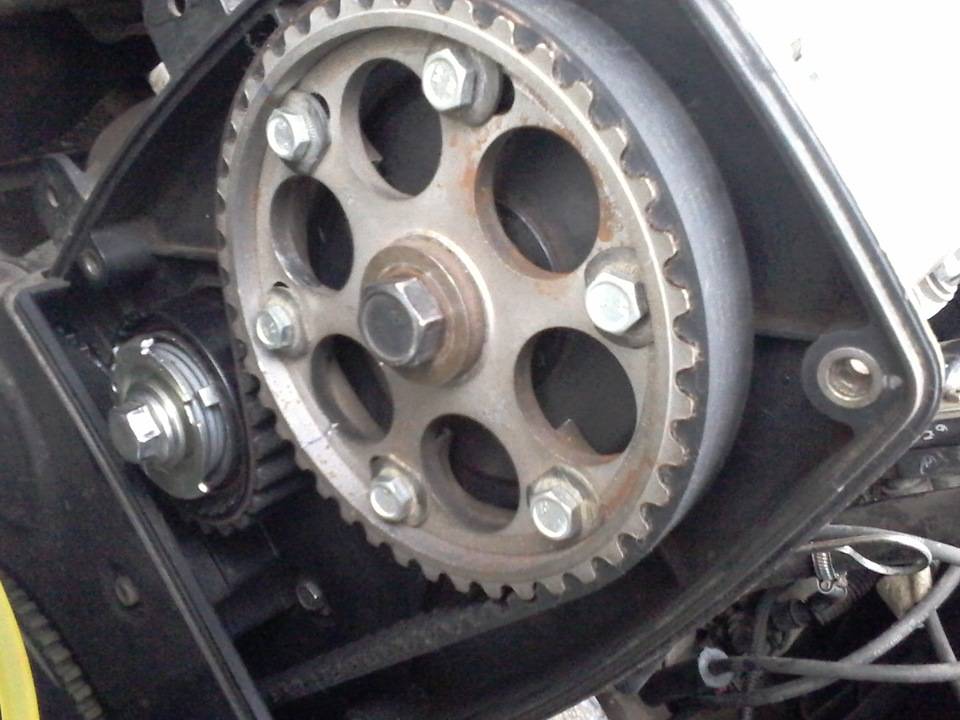

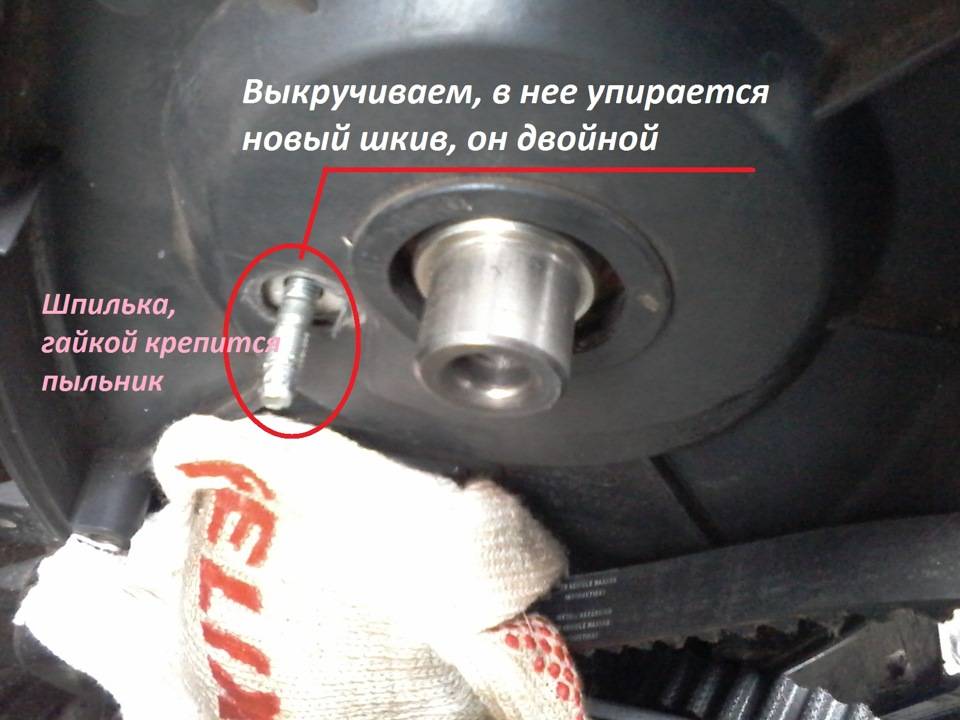

Все началось , продолжилось и наконец пришли к этой теме про шкив.Так вот, ни для кого ни секрет, что новый ремень это новый ремень, а старый это растянувшийся, который тянет следом метки ( сбивает метки ) и ничего с этим не поделать на стоке.Поменял значит я ремень ГРМ, и в итоге пригляделся, а в метку то на РВ я не попадаю, на пол-зуба, по сравнению со старым ремнем, где я выставил наконец то метки впервые за многие и многие тыс км. И что делать ? Машина опять затупила немного, ну чувствую, не то короче . И тут натыкаюсь на темы про резрезные шкивы, коих полным полно в инете включая видосы :
Методика настройки на двигателе ВАЗ 2108 – 2110, 8 клапанов
1. Берем разрезную шестеренку (шкив) и помечаем на ней (на неподвижной и подвижной частях) стандартную метку, сравнивая со стандартной шестерней (шкивом) распредвала.
2. Монтируем разрезанную шестерню на распредвал, надеваем ремень ГРМ на шестерню. Проверяем совпадение установочных меток на шкиве распределительного вала и задней крышки ремня, а также находится ли метка на маховике (в люке картера сцепления) против среднего деления шкалы.
3. Контролируем впускной и выпускной клапан 4 цилиндра по перекрытию: при грамотно выставленных фазах впускной и выпускной клапан должны быть открыты на определенную величину, заданную при проектировании вала(для равноподъемных валов клапаны, как правило должны быть открыты на равную величину). Если требуемого перекрытия нет, то ослабляем наружные болты шестерни и поворачиваем распредвал относительно внешней части шестерни, выставляя его. Таким образом получаем нулевое (оптимальное) положение распределительного вала.
4. В зависимости от того, что хотим получить, можно произвести дополнительную коррекцию фаз газораспределения методом контрольных поездок.Поворачивая распредвал относительно коленвала по ходу вращения (на опережение), увеличиваем начальный угол открытия впускного клапана до ВМТ и уменьшаем угол газодинамического наддува (запаздывание закрытия впускного клапана до НМТ), улучшая тем самым тягу на нижних и средних оборотах.Поворачивая распредвал относительно коленвала против хода вращения (на запаздывание) увеличиваем угол газодинамического наддува, дозаряжая цилиндры на высоких оборотах и получая дополнительную мощность.Практика показывает, что «играя фазами» не стоит уходить от точки перекрытия в +_ больше, чем на 1/3-1/2 зуба по шкиву, что соответствует 3-4 градусам по распредвалу.При корректировке фаз ГРМ на карбюраторных автомобилях, не забывайте каждый раз после вращения распредвала, выставлять заново начальный угол опережения зажигания, т.к. трамблер с распределительным валом имеет жесткую связь через муфту датчика распределителя зажигания.
И начал я искать шкив. Обошел все магазины и рынки в районе и в соседних. Нет нигде и не слыхали! Вот в такой деревне я живу. Нашел в интернете. Но это ждать, заказывать и тд. Мне не терпелось. Нашел интернет магазинчик в Рязани. Позвонил, в наличии есть, НО заказ от 1000р, предложили альтернативу-в магазине розничном, куда они доставляют товар, он же пункт самовывоза, есть в наличии, но подороже встанет. Согласился, поехал ( 100км ), купил ( 700р )Далее, нам нужно выставить ВМТ реальный. Пригодился мне нутромер мой, который из ЭТОЙ ТЕМЫ , а точнее нам надо индикатор. нашел уплотнительную резинку от компрессометра, она для свечного колодца, надел ее на индикатор наш, нарастил шток( короткий родной ), который должен упираться в поршень, стрелочка реагирует, перепроверил 10 раз. Все сходится, ВМТ найден! Ну а далее все по схеме, текст выше. Все просто. Конечно условия не идеальны, все «на коленках», впервые, подручные средства, но лучше чем было однозначно!

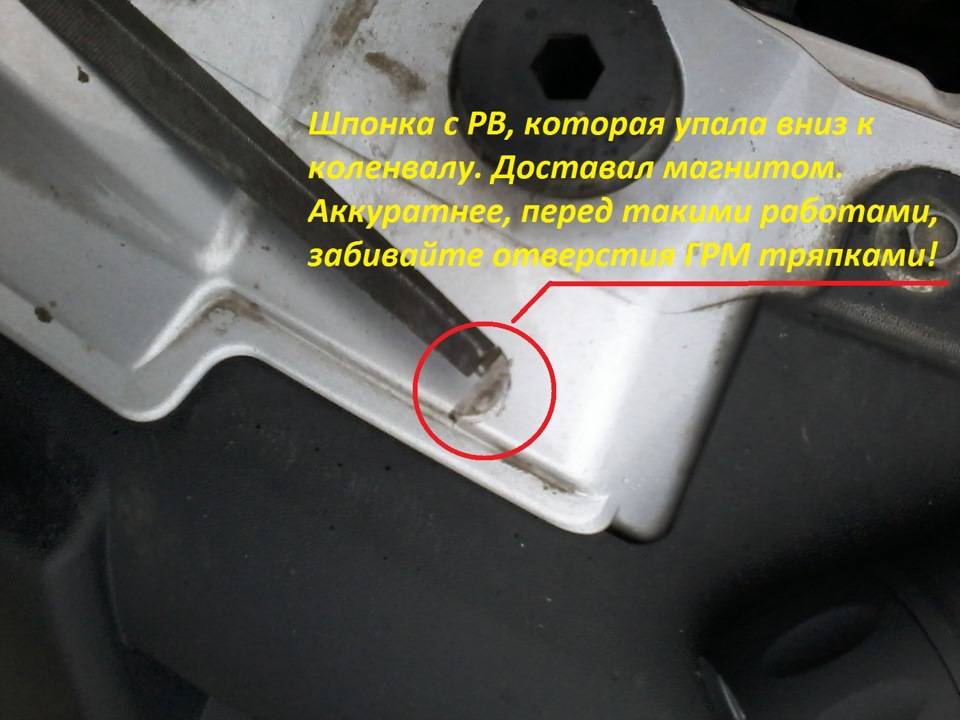

По шпонке РВ. Многие мучаются, когда одевают шкив. Мажем шпонку герметиком и приклеиваем к РВ, все можно спокойно одевать шкив!
Причины для снятия-установки распредвала на двигатель
Причин для снятия либо замены распределительного вала на самом деле не очень много:
- замена цилиндропоршневой группы;
- ремонт головки блока цилиндров;
- при тюнинге силового агрегата;
- неисправности распределительного вала.
Узнать о неисправном распределительном вале можно по характерному глухому стуку при пуске двигателя. Однако появление стука может говорить не только о неисправности распредвала, но и о неисправностях других узлов и систем автомобиля. Среди неисправностей распредвала стоит отметить следующие:
- износ, царапины или задиры на опорных шейках;
- износ посадочных мест распредвала в постели;
- деформация или трещины распредвала.
Технические условия на контроль, сортировку и восстановление распределительных валов
Контроль размеров кулачков и опорных шеек распределительного вала осуществляется с помощью приспособления, показанного на рис. 50, а размеры кулачков указаны в табл. 28.
Технологические условия на контроль, сортировку и восстановление распределительных валов представлены в табл. 29.
Рис. 50. Приспособление для контроля профиля кулачков и опорных шеек распределительного вала:
а — профиль кулачка, б — расположение впускных кулачков; в — расположение выпускных кулачков; Вп — впускной кулачок; Вып — выпускной кулачок; 1 — основание приспособления; 2,9 — центры; 3 — диск с градуировкой, град; 4 — указательная стрелка, закрепленная на шейке распределительного вала; 5 — ножка индикатора; 6 — стойка индикатора; 7 — индикатор, 8 — распределительны вал
Последовательность контроля распределительного вала следующая:
- проверить вал на отсутствие трещин и отколов кулачков;
- радиальное биение средних опорных шеек относительно передней и задней опорных шеек; проверить износ шейки под шестерни;
- кулачков по высоте;
- цилиндрической части кулачков;
- передней и средней шеек;
- задней шейки.
28. Размеры кулачков распределительного вала КамАЗ-740
| Выпускных | Впускных | ||||||||||
| а° | Л мм | а° | h, мм | а° | h, мм | а° | Л, мм | Л, мм | а° | а° | Л, мм |
| 99 | 0,000 | 128 | 0,656 | 150 | 5,142 | 94 | 0,000 | 126 | 0,967 | 152 | 5,901 |
| 104 | 0,019 | 132 | 1,235 | 156 | 6,163 | 100 | 0,027 | 130 | 1,663 | 160 | 6,939 |
| 110 | 0,088 | 138 | 2,562 | 164 | 7,200 | 108 | 0,138 | 134 | 2,520 | 170 | 7,769 |
| 114 | 0,156 | 140 | 3,034 | 174 | 7,929 | 116 | 0,300 | 140 | 3,788 | 176 | 8,005 |
| 118 | 0,236 | 148 | 4,759 | 180 | 8,050 | 120 | 0,419 | 146 | 4,922 | 180 | 8,050 |
Примечание: а — угол поворота кулачка; h — высота подъема профиля кулачка.
Сделать заключение о годности распределительного вала и о способе восстановления распределительного вала.
Деталь № 740.1006015.
Материал: сталь 18ХГТ
Твердость опорных шеек, кулачков и торца распределительного вала: HRC 58—63
29. Технические условия на контроль, сортировку и восстановление распределительного вала
| Возможные дефекты | Способ установления дефекта и средства контроля | Размер, мм | Рекомендации по устранению дефектов | ||
| по рабочему чертежу | допустимый без ремонта | ||||
| Трещины | Дефектоскоп | — | — | Браковать | |
| 1 | Отколы по торцам вершин кулачков | Штангенциркуль 1-125-0,10 | — | — | Зачистить острие кромки, браковать при отколах более 3 мм |
| 2 | Уменьшение цилиндрической части кулачков | Скоба 36,00 | в=8,05±0,1 а=37±0,05 | в=7,9 а=36,00 | Шлифовать по копиру, браковать при уменьшении размера в менее 44,5 мм |
| 3 | Износ впускных и выпускных кулачков по высоте (в—а) | ||||
| 4 | Износ передней и средней опорных шеек. | Скоба CP 50-75 | 54 | 53,89 | Шлифовать под ремонтный размер |
| Размеры: | |||||
| I ремонтный | 53,69 | 53 | 53,89 | ||
| II ремонтный | 53,49 | 53,6 | 53,49 | ||
| 5 | Погнутость распределительного вала | Приспособление для контроля погнутости вала | Биение средних шеек не более 0,025 | 0,04 | Править |
| 6 | Износ задней опорной шейки. | Скоба CP 25-50 | 42 | 41,93 | Шлифовать под ремонтный размер |
| Размеры: | |||||
| I ремонтный | 41,73 | 41,8 | 41,73 | ||
| II ремонтный | 41,53 | 41,6 | 41.73 | ||
| 7 | Износ шейки под шестерню | Скоба 35.01 | 35 | 35,01 | Осталивать |
| 8 | Износ шпоночного паза | Калибр 5 | 5 | 5 | Фрезеровать новый паз под углом 180° к изношенному |
Установка нового распредвала
Процесс замены замет не более 15 минут, новичкам может потребоваться больше времени. Перед установкой, при помощи шприца со свежим маслом, пройдитесь по основным элементам механизма, будет также полезно промазать слоем герметика части, которые будут контактировать с головкой.
На новый распредвал надевается сальник и устанавливается на место в то положение, в котором был извлечен старый. После того, как распредвал был уложен на своё место, необходимо, как и при разборке, равномерно затягивать гайки, крест-накрест. Следующим важнейшим этапом сборки будет регулировка зазоров клапанов:
После установки и регулировки пойдет на пользу замена прокладок на крышке. Замена сальника выполняется в зависимости от его износа. Отрегулируйте положение по установленным ранее отметкам. После завершения замены, не спешите заводить двигатель, ещё раз прокрутите в голове все свои действия, проверьте крепления основных элементов, натяжение цепи, правильно ли выставлено зажигание. Иногда случается так, что новичкам приходится повторно разбирать трамблёр и регулировать зажигание.
Классификация ГРМ
Нижнеклапанные двигатели
Газораспределительный механизм двигателя внутреннего сгорания прошел долгий путь от 1900-х годов до наших дней.
Нижнеклапанные двигатели с распредвалом в блоке цилиндров, использовались повсеместно, вплоть до середины двадцатого века. Схема и устройство впускных и выпускных клапанов, расположенных в ряд тарелками вверх, обеспечивала простоту изготовления и малошумность двигателя. Основным минусом подобной конструкции был сложный путь топливно-воздушной смеси, неоптимальный режим наполнения цилиндров, и, как следствие, меньшая мощность силового агрегата.
Смешанное расположение клапанов
Попытки повысить мощностные характеристики ДВС привели к созданию двигателя со смешанным расположением клапанов. Впускные находились в головке блока цилиндров, а выпускные – в блоке, как у обычного «нижнеклапанника».
Распределительный вал один, так же расположенный в блоке цилиндров. Клапана, отвечающие за впуск топливно-воздушной смеси управлялись посредством штанг – толкателей, через которые передавалось усилие с распредвала, выхлопные – с помощью привычного коромысла.
Верхнеклапанные двигатели
Газораспределительный механизм, клапаны впускной и выхлопной системы которого находятся в головке блока цилиндров, а распредвал – в самом блоке, был сконструирован Дэвидом Бьюиком в самом начале двадцатого столетия. Управление клапанами осуществлялось посредством штанг – толкателей, воздействовавших на коромысла.
Подобная компоновочная схема обладает высокой надежностью, за счет передачи вращения от коленчатого вала к распределительному, с помощью шестерни. Зубчатый ремень, изношенный в процессе эксплуатации, может оборваться, нанеся серьезные повреждения клапанному механизму ГРМ, изношенная же передаточная шестерня лишь немного сдвинет фазы газораспределения, что опытный водитель заметит по изменениям в работе двигателя.
Минусом является некоторая инерционность подобной конструкции, что накладывает ограничения на обороты двигателя, а, следовательно, на крутящий момент и степень форсирования. Использование более чем двух клапанов на цилиндр приводит к усложнению газораспределительного механизма и увеличению габаритных размеров двигателя. Четырехклапанные двигатели такой компоновки используются в грузовых автомобилях КамАЗ, дизельных тепловозных двигателях.
Газораспределительный механизм автомобиля «Волга» двадцать первой модели был устроен именно по верхнеклапанной схеме.
- Двигатели, в которых распредвал и клапаны газораспределительного механизма располагаются в головке блока цилиндров, обозначаются аббревиатурой SOHC. Принцип действия и устройство механизма управления клапанами ГРМ отличается большим разнообразием. Существует схема открытия клапанов при помощи коромысел, рычагов и толкателей. Наибольшее распространение подобное устройство двигателей получило в период с середины 60-х до конца 80-х годов двадцатого столетия. В данный момент такие двигатели устанавливаются на недорогие легковые автомобили.
- Двигатели, газораспределительный механизм которых включает в себя два распредвала, обозначается аббревиатурой DOHC. При использовании двух клапанов на цилиндр, каждый распределительный вал открывает свой ряд клапанов. Такое устройство ГРМ позволяет уменьшить инерцию коленчатого вала, и тем самым значительно увеличивает обороты и мощность ДВС. Принцип работы двигателя, использующего четыре и более клапана на цилиндр, ничем не отличается от вышеописанного. Подобные силовые агрегаты демонстрируют большую, чем у двухклапанных аналогов, мощность и устанавливаются на большинство современных автомобилей.
Поломка привода ГРМ зачастую приводит к печальным последствиям. Оборвавшийся ремень, износившийся в процессе эксплуатации, вызывает мгновенную остановку распределительного вала, вследствие чего некоторые клапаны остаются в открытом состоянии. Удар поршня по выступающей тарелке наносит серьезные повреждения головке блока цилиндров. В особо тяжелых случаях ремонт невозможен и требуется замена данного элемента двигателя.
Как вал приводится в движение
Вращение распредвала осуществляется за счет передающегося момента от коленчатого вала. Встречаются следующие привода:
- Ременной. Внутренняя поверхность зубчатого ремня сцепляется с зубьями, находящими на шкивах, тем самым обеспечивая вращение. К примеру, в двигателях TDI устанавливается эллиптическая шестерня. С ней снижаются тяговые усилия. Также зубчатый ремень приводит в движение некоторые насосы : масляный, высокого давления, охлаждающей жидкости. Средний ресурс такого привода: 100-150 тысяч километров;
- Цепной. Такой привод крайней надежен. Он дополнительно оснащается натяжными роликами и успокоителями. Различают однорядные и двухрядные роликовые цепи.
Специалисты отдельно выделяют зубчатый привод. На деле зубцами могут быть оснащены и цепи, и ремни. При этом нельзя однозначно ответь на вопрос о том, каким образом лучше передавать крутящий момент. Обе разновидности имеют плюсы и минусы.
Определяем необходимость замены распредвала
Необходимость ремонта или замены распределительного вала можно узнать только после его дефектовки, которая возможна только при снятом распредвале и наличии специальных инструментов.
Прежде чем вынуть распредвал из постели, нужно проверить его на осевое смещение. Для этого нужно несильно стукнуть по постели и если появится стук, то, скорее всего, распредвал неисправен.
В целом, диагностику распределительного вала можно провести без специального инструмента, визуально. Однако такой способ позволяет выявить только визуальные дефекты (царапины, задиры, трещины, износ кулачков в виде «огранки»), тогда как
При помощи микрометра проверьте диаметр опорных шеек и опор корпуса распредвала. При отклонении размеров от допустимых их можно отремонтировать, но очень часто проще купить новые запчасти, так как восстановление ремонтных размеров обходится дороже.
Пока доступ к частям газораспределительного механизма открыт (снят распредвал), то обязательно осмотрите и другие его составляющие: коромысла, маслосъемные колпачки, пружины и других детали.
