Радиальные и диагональные шины для легковых автомобилей уже давно не конкуренты на рынке, и после прочтения нашего небольшого обзора вы поймете, почему это так. Выпускаются для наших автомобилей только радиальные разновидности покрышек, а диагональные заняли место в линейке для грузовых машин. Исходя из этого, можно считать, что говорить о различиях нет смысла, но для любопытных мы проведем данный ликбез.

Структура автомобильной шины в двух словах

Для начала следует освежить в памяти или даже открыть для себя примитивную модель строения шины, не углубляясь в тонкости производства. Этот компонент колеса создается из нескольких слоев резины, каждый их которых несет свою функцию. Если двигаться изнутри, первые слои называются каркасом. Эта часть отвечает за жесткость и форму будущего изделия, содержит в себе текстильную нить, чаще всего синтетическую. Особый способ переплетения нитей и их направление в различных слоях и отличает рассматриваемые виды шин.

Следующие слои резины называются брекером, здесь непосредственно прикрепляется протектор, а значит, эта часть конструкции будет ближе к дороге, и в ее обязанности входит терпеть силовые нагрузки. Чтобы придать ей повышенную прочность, в слои вживляют металлокорд (трос из стальной латунированной проволоки). Он укладывается в определенном порядке (диагональ с большим углом), который практически не отличается в диагональных и радиальных автомобильных шинах. То есть главным отличием будет внутренние слои, каркас и расположение в них нитей.

Отличие диагональных шин от радиальных – особенности эксплуатации

У диагональных шин можно отыскать больше минусов, чем у радиальных, разберемся в них подробнее. Хитросплетение волокон каркаса создает напряженность, обязывает к увеличению и четности слоев резины, и мы приходим к тому, что это нагромождение создает трудности для отвода тепла при движении по дорожному покрытию. И если двигаться долго и быстро, да еще при жаре, то вероятность «взрыва» таких шин высока.

Диагональность и многослойность также создают жесткость конструкции, отчего радиальная эластичность таких шин падает, площадь контакта с поверхностью уменьшается, а значит, сцепление с дорогой будет хуже, здесь страдает безопасность движения, особенно при мокрой погоде. Радиальные же автомобильные шины позволяют автомобилю быть более управляемым, потому что пятно сцепления с дорогой больше, это же делает износ протектора равномернее.

Шины с диагональным расположением волокна из-за сложности структуры будут тяжелее сами по себе, а вот несущей способностью обладают меньшей по сравнению с радиальными. Также снижается допустимая безопасная максимальная скорость автомобиля. Но нет худа без добра, диагональная шина устойчивей к боковым повреждениям, в то время как порез или прокол сбоку радиальной шины ведет к ее полному списанию. Но этот нюанс не стал судьбоносным, и диагональное переплетение уже практически не встречается в легковых автомобилях.

Радиальные и диагональные шины – секрет плетения волокон

Отличие диагональных шин от радиальных практически напрашивается из их названий. Диагональное расположение нитей в каркасе заключается в том, что от одного обода к другому они проходят по диагонали, то есть под углом к колее движения. Для того чтобы натяжение слоев каркаса между собой было равномерным, и шина не имела перекоса, нужно нити каждого нового слоя направлять вперехлест к предыдущему, на такой же угол, только в другую сторону. Отсюда напрашивается вывод, что слоев должно быть четное количество, чаще всего их 4, иногда встречается и больше.

В радиальных шинах таких сложностей нет, все нити слоев резины в каркасе направлены между ободами строго перпендикулярно направлению движения. Отсюда и независимость слоев друг от друга, потому что они все одинаковые, их нечетность никак не повлияет на баланс. Поэтому количество их варьируется довольно широко. Принципиальное отличие структур мы рассмотрели, остается разобраться, какие же плюсы и минусы несут эти особенности конструкций, и почему легковой автопарк отказался от диагональных шин.

Главное отличие – направление армирующих элементов

В диагональных шинах корд уложен под углом к направлению качения колеса. Несущий каркас состоит из полимерных или текстильных нитей, укладывается четное количество слоев во взаимно перекрещивающихся направлениях. Подобная технология обеспечивает одинаковую жесткость всех частей покрышки: протектора, боковин, плечевых зон.

В радиальных шинах корд изготавливают из стальных и нейлоновых нитей. Кордовые нити расположены перпендикулярно к направлению движения транспортного средства. Нити идут от борта к борту покрышки под прямым углом, армирование укладывается в один слой. Часть покрышки, контактирующая с дорожным полотном, обязательно усиливается дополнительным кордовым поясом – брекером.

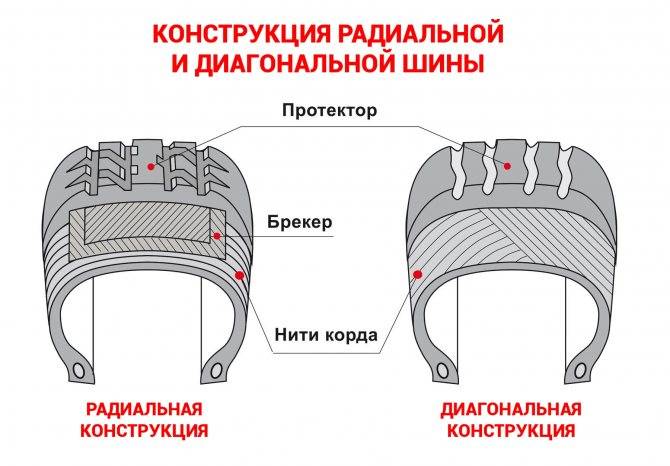

На картинке: Диагональная и радиальная шина в разрезе.

Практические преимущества каждого типа шин для сельхозтехники

Меньший вес радиальных покрышек позволяет снизить расход горючего, что в условиях постоянно дорожающих ГСМ – весомое преимущество. Более легкие шины оказывают меньшую нагрузку на ходовую часть, что положительно сказывается на ресурсе техники. Также следует учесть большую грузоподъемность: для одной и той же работы потребуется более легкая радиальная покрышка.
Радиальные шины отличаются большей мягкостью, увеличенное пятно контакта с поверхностью дороги улучшает управляемость. При движении по бездорожью большее количество грунтозацепов протектора контактирует с грязью, колеса не буксуют, это повышает проходимость техники, снижает потребление горючего. Более мягкие радиальные шины меньше уплотняют структуру почвы, не повреждают корни растений.
В диагональных покрышках при движении на больших скоростях слои корда, особенно на боковинах, взаимно смещаются, возникает трение, что повышает температуру. Поэтому на такой резине разрешено разгоняться не быстрее 40 км/ч. В более тонких и монолитных радиальных шинах подобной проблемы нет: боковая часть работает как одно целое. Благодаря такому преимуществу радиальные покрышки разрешено эксплуатировать на скорости до 65 км/ч.
С нагрузкой такая же ситуация – радиальная резина способна выдерживать больший на 15-20% вес, чем аналогичная по размеру шина с диагональным кордом. К Примеру: на Вашем погрузчике с телескопической стрелой установлен ковш для сыпучих материалов. Если техника оснащена радиальными покрышками, можно каждый раз захватывать на 20% больший объем груза, что существенно ускоряет работу.

На картинке: Пятно контакта для диагональной и радиальной шин.

Всё, бежим за радиальными шинами для сельхозтехники и тракторов? Не все так просто!

У диагональных покрышек есть свои преимущества. Эти изделия имеют меньшую стоимость, чем аналоги с радиальной структурой корда, так как проще в изготовлении. Также данные шины более устойчивы к повреждениям боковой части.

Корд из нескольких перекрещивающихся слоев придает изделию равномерную прочность по всему профилю. Диагональные шины имеют более крепкие боковины. Если вам приходится часто ездить в местах, где можно наткнуться на битый кирпич, металлолом, коряги и другие острые предметы, лучше остановите свой выбор на диагональных покрышках. Эти шины меньше страдают от порезов, задиров и прочих механических повреждений боковой части.На видео: Разница между радиальной и диагональной покрышками (0:54сек).Статья подготовлена по заказу сайт Автор статьи: Абдрахманов А. Н.

Почитайте, получилось интересно. Кстати там еще и таблицы есть. Сегодня я хочу поговорить о диагональных и радиальных покрышках. Понятно, что тема избитая и очень много информации в интернете по этому вопросу. Однако очень много заумных статей написанных техническим языком, не совсем понятным для обычного обывателя. Сегодня я постараюсь рассказать о их строении, простым человеческим языком. НЕ буду тянуть, начнем…

Первый тип (расположение нитей в конструкции по диагонали) сейчас очень редко можно встретить на дорогах. «Почему?» – зададите вы вопрос. Да все просто, преимуществ у радиальных типов гораздо больше, поэтому многие, да практически все производители отказываются от производства диагональных шин. Поговорим о названии.

Откуда пошло такое название диагональные и радиальные покрышки? Это идет от строения самой резины. Основа любого колеса — это каркас, который делается из слоев, в котором есть тканевые нити. Именно тканевые нити дают необходимую прочность и устойчивость конструкции. Это основа колеса. Далее идет так называемый верхний слой, на котором построен сам протектор, так называемый БРЕКЕР, в который вживлен металлический силовой корд, это и есть силовая часть любого колеса. Различия кроются именно в нижнем первом слое. А точнее в его направлении в конструкции.

Строение шины

Плюсы и минусы диагональных моделей

В настоящее время, диагональные шины применяются только на грузовых автомобилях, поэтому особого выбора на рынке шин для легковых авто уже не имеется. Тем не менее, еще остались образцы советской резины, которая когда-то применялась и на легковых автомобилях. Поэтому мы расскажем о ее преимуществах и недостатках, по сравнению с радиальной шиной.

Диагональная шина, из-за многослойности своей конструкции обладает высокой прочностью, которой похвастается далеко не всякая качественная резина. Прежде всего, это касается ее боковин, которым не страшны никакие порезы. Даже если это случалось, такую резину вполне можно было отремонтировать и продолжить ее эксплуатацию, когда радиальная, в этом случае, подлежит обязательному списанию.

Другим плюсом диагональной покрышки можно считать то, что она намного мягче воспринимает ударные нагрузки и создает дополнительную амортизацию при движении по неровностям дорожного покрытия.

Последний плюс диагональной резины заключается в простоте их производства, а значит, они намного дешевле радиальных, что делает их доступными на рынке.

К сожалению, на этом плюсы данной резины заканчиваются и далее идут одни недостатки. Во-первых, диагональная резина совершенно не держит форму, так как в ней должно быть строго определенное давление, чувствительное к изменению нагрузок. В результате, получается неравномерный и ускоренный износ протектора, а также нарушается управляемость автомобиля, что сказывается на безопасности движения. Такой недостаток отсутствует у радиальных шин.

Другая проблема диагональных шин – высокая чувствительность к температурным воздействиям. Дело в том, что особенности конструкции такой шины предусматривают постоянное смещение нитей, что влияет на повышение температуры покрышки. Именно поэтому при движении во время жаркой погоды с большой скоростью по трассе можно запросто «взорвать» покрышку.

Диагональные шины имеют более высокий протектор, по сравнению с радиальными покрышками. Дело в том, что высота протектора влияет на звук издаваемый автомобилем при движении по асфальту. Слишком продолжительный гул шины по трассе негативно сказывается на слухе водителя.

Последний недостаток спорный, так как все водители дают различные отзывы, касаемо тех или иных марок покрышек. Он подразумевает увеличение или уменьшение проходимости при установке той или иной резины. Мы же обратимся к законам физики. Чем меньше площадь опоры, тем более сильной давление покрышка оказывает на грунт, а значит, что диагональная резина обладает меньшей проходимостью, чем та, что шире – радиальная. Хотя здесь все зависит от параметров размера резины. Ведь диагональные шины используются для многих грузовых автомобилей, в том числе и машин высокой проходимости, поэтому существуют образцы диагональной резины, которая может дать фору любым радиальным шинам.

Вот и все, что нужно знать о различиях между радиальной и диагональной покрышкой. Надеемся, что данная статья поможет вам сделать правильный выбор

Виды шин для различных поверхностей

Фронтальный погрузчик — многофункциональная машина. Техника выполняет широкий спектр задач и работает с большим количеством разнообразного навесного оборудования — снежными и бульдозерными отвалами, вилами погрузочными и сельскохозяйственными, захватами, ковшами, щетками. Исходя из области применения погрузчика и условий его эксплуатации, подбираются и соответствующие типы спецшин. Условно по назначению они делятся на три группы:

— для твердых поверхностей — асфальта, бетона, скального грунта;
— для мягких — почва, пашня, снег;
— смешанных — выполнение задач как на твердых, так и на мягких поверхностях (например, разработка грунта с ежедневным перегоном погрузчика к месту стоянки по дорогам общего пользования).

Радиальные

Здесь уже совершенно иная конструкция. Состав отличается в первую очередь наличием однослойного корда. Он перетягивается с одного бока к другому.

Структура включает в себя также синтетические нити

Но только располагаются они под определенным углом, равном 90 градусов, а еще, что немаловажно, отсутствует перехлест. В верхнем слое каркаса предусмотрен специальный пояс, которым конструкция обтягивается

Этот обтягивающий пояс изготавливается на основе высокопрочного стального корда. Классифицировать покрышки можно как бескамерные. Предусматривается оснащение только одним бортовым кольцом.

Про недостатки много говорить не приходится. Если сравнивать с условным конкурентом, коим является диагональная покрышка, то у радиальных аналогов цена повышена, плюс боковая часть считается более уязвимой по отношению к механическим нагрузкам.

На этом перечень недостатков можно завершить. А далее идут только одни преимущества.

К числу главных достоинств, которыми характеризуется автомобильная покрышка радиального типа, можно отнести следующие моменты:

Такие изделия обладают увеличенным ресурсом, что позволяет эксплуатировать их более длительный период;
Радиалки устойчивы к нагрузкам. Причем довольно высокие;
Езда на таких колесах обеспечивает лучшую устойчивость на дороге и послушность руля;
Шины радиального типа дополнительно помогают экономить топливо. Объясняется это пониженным сопротивлением качению;
Покрышки отлично цепляются за асфальт. Опять же вопрос безопасности;
Каркас обладает повышенной теплопроводностью. Минимальный риск разрыва от перегрева;
Сама по себе конструкция получается легкой.

Примерно так можно описать радиальные покрышки, наиболее часто применяемые на легковых машинах.

Маркировка шин

Существуют различные формы маркировки размеров шины.Они отличаются друг от друга с целью обеспечения различия между типами шин. Маркировки размеров следует рассматривать таким же образом,как и номер детали для грузового автомобиля, поэтому его владелец должен быть уверен, что шины, устанавливаемые на его транспортном средстве, имеют точную маркировку, указанную в руководстве для транспортного средства, или являются одобреным альтернативным вариантом.Большинство маркировок размеров указывают размеры, тип, конструкцию и возможности шин по достижению заданной скорости.

МАРКИРОВКА РАДИАЛЬНЫХ ШИН

Шина 315/80R22.5 156/150 L315 — ширина профиля шины в мм80 — профиль (номинальное отношение высоты профиля к его ширине в процентах)R — радиальная кострукция (R=радиальная)22.5 — диаметр обода в дюймах150 — индекс нагрузки (максимальная нагрузка на шину одинарного типа)156 — индекс нагрузки (максимальная нагрузка на шину сдвоеного типа)L — индекс скорости

МАРКИРОВКА ДИАГОНАЛЬНЫХ ШИН

Традиционные шины:Традиционные внедорожные шины называют также шинами с узким основанием. Отношение высоты профиля к ширине профиля у традиционной внедорожной шины равно 95%Шина 18.00-2518.00 — ширина профиля шины в дюймах25 — диаметр обода шины в дюймах

Широкопрофильные шины:У внедорожных шин с широким основанием отношение высоты профиля к ширине профиля составляет около 85%Шина 23.5-2523.5 — ширина профиля шины в дюймах25 — диаметр обода шины в дюймах

Низкопрофильные шины:У внедорожных шин с низким профилем отношение высоты к ширине профиля составляет 65% или 70%Шина 16/70-2016 — ширина профиля шины в дюймах70 — профиль (номинальное отношение высоты профиля к его ширине в процентах)20 — диаметр обода шины в дюймах

Альтернативная маркировка шин:Для шин, применяемых на погрузчиках и сельхозтехнике применяется альтернативная маркировка, определяющая внешний диаметр шиныШина 28*9-1528 — внешний диаметр шины в дюймах9 — ширина профиля шины в дюймах15 — диаметр обода шины в дюймах

Радиальная конструкция шины

Все нити ее каркаса параллельно идут к профилю от боковины — они не пересекаются ни в одном из слоев

Именно на эту особенность и следует обратить внимание, она является ключевой и влияет на эксплуатационные характеристики покрышки (о чем отдельно скажем ниже)

Уточним: на борту не обязательно будет указано сокращение. Некоторые производители пишут полностью слово Radial, а также TUBELESS. Это делается для того, чтобы не запутать потребителя, потому что в маркировке рядом с литерой R обычно присутствуют размеры, и буква визуально теряется. Например, код 195/65 R15 говорит нам об актуальной 195-миллиметровой ширине, высоте в 65% от этой цифры и о пятнадцати дюймовом диаметре диска.

Преимущества радиальных шин перед диагональными

Описанный вариант исполнения обеспечивает:

Сравнительно долгий эксплуатационный ресурс, даже в жестких температурно-климатических условиях.
Лучший отвод выделяющегося при трении тепла за счет малого количества брекерных слоев, что снижает истирание при скоростной езде.
Незначительная сопротивляемость качению положительно влияет на управляемость транспортного средства.
Меньший вес, вследствие чего экономичный расход горюче-смазочных материалов и сниженная нагрузка на трансмиссию.
Безопасность при повреждении – если проколоть радиальные бескамерные грузовые шины, давление в них быстро упадет. Это позволит без дополнительных рисков добраться до СТО.
Широкое пятно контакта, за счет которого протектор при любом узоре надежнее сцепляется с дорожным покрытием (даже с заснеженным, мокрым или обледенелым). В результате поведение машины на трассе меньше зависит от погодных условий.

Именно поэтому в 90% случаев на резине мы будем видеть литеру R.

Минусы данного типа покрышек

Ради максимально объективной оценки рассмотрим не только положительные стороны, но и недостатки:

Боковина обычно не очень хорошо защищена от случайных порезов и плохо переносит кратковременные значительные перегрузки, поэтому попадание в яму при движении на высокой скорости или неосторожный наезд на подвернувшийся бордюр могут стать проблемой. Эти ситуации чреваты продавливанием до диска, сопутствующим разрушением синтетических волокон и появлением «грыжи».
Дороже изделий с маркировкой D, даже несмотря на то, что в них сегодня нет дефицита и большинство производителей широко представляют всевозможные их вариации.
Практически каждое повреждение оборачивается заменой, плохо поддаются ремонту.

Радиальная шина

Главная
Все о шине
Радиальная шина

Радиальной шиной называется такая автопокрышка, нити корда, в основе которой, расположены от одной боковины резины до другой, перпендикулярно окружности колеса автомобиля. Эти нити имеют один слой, поверх которого наложено верхнее покрытие из стали или плотной ткани. Маркировка этого вида автопокрышки выделяет ее при помощи буквы R на боковине автомобильного колеса или словами “BELTED” или “RADIAL”.

Какие преимущества можно выделить у радиальной шины?

Автомобильные покрышки разделяют на два типа по их структуре: диагональные и радиальные. Диагональное колесо отличается тем, что нити корда в его основе накладываются внахлест. Рассмотрим “плюсы” радиальной резины относительно диагональной:

Износостойкость и, как следствие, долгий срок эксплуатации.
Достижение высокой курсовой направленности автомашины, управляемости.
Большая и надежная область контакта поверхности автомобильной резины с дорожным покрытием приводит к надежному сцеплению шин. Место соприкосновения резины с дорогой не меняет площадь из-за брекера. Брекер — промежуточная составляющая автомобильного колеса между кордом и рисунком протектора. Эта часть покрышки не позволяет менять форму и размер пятну контакта.
Надежно защищенный каркас автопокрышки приводит к снижению вероятности трещин и других повреждений на покрытии резины.

На какие слабые места радиальных шин нужно обратить внимание?

Явных негативных качеств у этих автомобильных колес нет, но есть вытекающий из особенности структуры момент, о котором водителю нужно знать:

Невысокая прочность боковых сторон автопокрышек, как результат перпендикулярного построения нитей корда в резине. Боковины подвержены повреждениям, от которых в силах обезопасить резину сам автовладелец. Предотвратить порезы, проколы, потертости можно, соблюдая аккуратный стиль вождения без ударов по колесам во время езды или при парковке к бордюру.

Каковы показания к эксплуатации радиальных шин?

Для того чтобы автомобильное колесо смогла продемонстрировать все заложенные в нее производителем качества, нужно разобраться в рекомендациях ее установке и уходу. Если комплект радиальной резины окажется с направленным рисунком протектора, на ее поверхности будет находиться маркировка в виде стрелки. Эта стрелка обозначает направление движения автомобиля. Монтаж такой автопокрышки нужно производить в соответствии с этим обозначением.

Если производится установка радиальной шины с асимметричным рисунком протектора, то необходимо знать рекомендацию к монтажу: лицевая сторона резины должна соответствовать лицевой части автомобильного диска. Маркировка, способствующая их верному совмещению: “INSIDE” и “OUTSIDE”.

Уход за радиальным типом автомобильных колес заключается в осторожной их эксплуатации на дорогах. Бережному обращению к боковинам резины и обращение за консультацией и помощью специалистов при возникновении на протекторе или боковой части автопокрышки трещин и других дефектов

Как проверить подлинность шин Nokian

Некоторые автомобилисты, приобретая покрышки Нокиан, боятся нарваться на подделку. В теории шины подделать можно, но за мировую практику это были единичные случаи. Все дело в том, что для производства требуется предприятие немалых размеров.

Соответственно, не все желающие легких заработков способны начать выпускать фальсификат. И хотя несколько раз подделки резины имели место, все же можно считать, что это наиболее застрахованная от фальсификата отрасль.

В любом случае рекомендуется приобретать шины в проверенных магазинах. У них должна быть лицензия или сертификат на реализацию подобной продукции.

https://youtube.com/watch?v=YbGcPN8RUv8%3F

Строение колеса и шины автомобиля

Рассмотрим строение колеса автомобиля и из чего состоит. Чем различается радиальная шина от диагональной — её конструкция. Информация для начинающих автолюбителей и чайников.

Колеса обеспечивают движение путём преобразования вращения в поступательное движение машины. Они воспринимают и сглаживают удары от неровностей на поверхности дороги. От них зависят управляемость, устойчивость и плавность хода.

Колесо состоит из:

диска с ободом — бывают штампованные, литые, кованые и составные (для грузовых машин);
шины.

Строение автомобильной шины

Бывает камерной или бескамерной. В камерной находится резиновая камера, которая заполняется воздухом. А шина без камеры называется покрышкой. Покрышка состоит из каркаса (корда) и протектора, а также боковин и бортов. Каркас является главной частью покрышки, её силовой основой. Выполняется из нескольких слоев специальной ткани – корда. Он воспринимает давление сжатого воздуха изнутри и нагрузки от дороги снаружи. Материалом корда могут служить: хлопок, металлическая проволока, нейлон, стекловолокно и прочие материалы.

Оптимальным решением является брекер с нитями корда, свитыми из тонких стальных проволочек. По сравнению с текстильным, данный корд имеет во много раз меньше растяжение. Но есть минусы: он менее терпим к нагрузкам на низкочастотном покрытии. Если при проколе шины, в брекер попадает вода, особенно с химическими реагентами, то быстро разрушается от коррозии. Альтернатива — применение синтетики, которая обладает достоинствами текстильных нитей, но лишена недостатков стальных прутьев.

Протектор (беговая дорожка) — это толстый слой резины с определенным рисунком. Он расположен на наружной поверхности покрышки и непосредственно соприкасается с поверхностью дороги. Рисунок протектора может быть для хороших дорог (применяют мелкий рисунок), универсальным и специальным для бездорожья (крупный рисунок протектора). Зимой используют шипы в протекторе.

В бескамерной шине отсутствует резиновая камера с воздухом. Полость между покрышкой и ободом герметичная, т.к. непосредственно она заполняется воздухом. Поэтому диск бескамерной шины отличается от обычного наличием уплотняющих буртиков (бортовое кольцо) на ободе

На это следует обращать внимание. Если используете покрышки с камерой, то подойдут любые диски, буртики не помешают

Диагональная и радиальная конструкция

В диагональных шинах нити корда располагаются перекрестно, угол наклона составляет 35 — 38°. То есть они соединяют боковины покрышки по диагонали. Такие покрышки встречаются только для грузовых автомобилей и спецтехники. Врадиальных шинах нити корда расположены под прямым углом по отношению к бортам. Основными достоинствами являются: хорошее сцепление с дорогой, малое сопротивление качению и большой срок службы. Радиальные шины более современные, чем диагональные. Они используются на современных автомобилях. С ними машина устойчивее на дороге, экономичнее и динамичнее.

Чтобы протектор хорошо держал дорогу, он должен приноравливаться к её неровностям — быть достаточно гибким. Чему корд каркаса почти не препятствует. Но деформация боковины шины не желательна — она ухудшает управление автомобиля. Для решения этой задачи используют дополнительное силовое кольцо из несколько слоёв корда. Его называют брекер, он не допускает сильных деформаций в боковом направлении. Чтобы брекер обладал необходимой жесткостью, нити в нём уложены не радиально, а диагонально.

Радиальные шины

Наибольшее распространение получили шины с радиальной конструкцией. Стоит подробнее рассмотреть, чем отличается подобная автошина от диагональной. Как уже упоминалось, корд расположен тут в один слой. Причем размещены нити по радиусу покрышки, от одного борта до другого. Не требуется второго взаимодействующего слоя, такая резина может иметь нечетное количество слоев корда.

Радиальное размещение нитей, делает шину менее подверженной деформации при наезде на препятствия. При этом, покрышка становится более жесткой, гася меньше ударной силы при наезде на препятствие. Также колесо радиальной конструкции всегда снабжается на боковине брекером с диагональным кордом, делается это для защиты от повреждений.

Перечислим преимущества автопокрышек с радиальной конструкцией.

Шины меньше перегреваются. Нити не взаимодействуют между собой, так удается снизить уровень нагрева.
Деформация покрышки минимальна. Сцепление улучшается, шина лучше чувствует себя на высокой скорости.
Дольше служат, эффективнее противостоят износу.
Меньшая масса.
Сопротивление качению ниже, соответственно расход топлива снижается.

Цена выше.
Боковина слабозащищена от повреждений. Если есть порез эксплуатировать шину дальше запрещено.

Зная какие различия имеются между покрышек с разной конструкцией, можно решить какие шины лучше. Фактически сравнение диагональных и радиальных автошин некорректно. Они имеют разные характеристики. Используются на разной технике. У автомобилиста сейчас практически не возникает выбора, какой тип шин брать.

Как разбортировать бескамерное колесо?

Как разбортировать колесо автомобиля?

Как отремонтировать шину своими руками

Как снять и установить колпаки с колес

Набор для ремонта шин: когда пригодится, состав, как пользоваться

Глубина рисунка протектора шины — на что влияет, индикаторы, какая остаточная

Шины SUV: виды резины для кроссоверов и внедорожников

Источник

Особенности строения радиальной и диагональной шины

Простой вид автомобильной покрышки скрывает под собой сложное инженерное изделие. Она состоит из нескольких элементов, таких как: протектор, боковины, борта, плечи, брекер и каркас. Последний выполняет функцию скелета, на который и собираются все компоненты покрышки. На сегодняшний день каркас имеет 2 разновидности:

Диагональный.
Радиальный.

Первый разработан ещё в начале ХХ века. Его строение выглядит в форме пересекающихся нитей, тянущихся от одного края к другому, т.е., крест-накрест. Один слой перекрывается другим, поэтому слойность всегда чётная: 2, 4, 6, 8, 10 и т.д.

У радиальной шины каркас продольный. Он состоит из замкнутых колец, которые размещены в ряд, от края до края. Между собой жилы соединяются тонкими перемычками, поэтому структура напоминает сеточку. Нити изготавливаются из хлопка, стали или синтетики. Слойность радиального каркаса может быть какой угодно, на усмотрение изготовителя. Самый прочным элементом является брекер. Это подпротекторная лента, как правило состоящая из стальных нитей.

Как отличить диагональные шины от радиальных? Первый тип покрышек может маркироваться литерой D (Diagonal). Второй вид конструкции обозначается буквой R (Radial). Это общепринятые символы, которые используют на своей продукции все производители колёс для легкового, грузового и специального транспорта.

Особенности покрышек

И диагональные, и радиальные шины для легковых автомобилей выполнены из специальной резины, которая сделана из каучука (искусственного или натурального). При этом основа изготовлена из кордовой ткани — плотно свитых нитей из текстильного, полимерного, металлического материала, расположенных чаще всего продольно и ответственных за прочность.

Снаружи есть брекер — залог жесткости и компенсатор ударов. Он закрыт протектором, отвечающим за качество сцепления с дорожным полотном. Для лучшего контакта на поверхность резины нанесен рисунок, он образует узор из канавок и шашечек, чтобы эффективно отводить грязь и воду.

Важный элемент, которым обладает и радиальный, и диагональный каркас шин – это борт, обеспечивающий достаточно плотное прилегание к ободу.

Визуальное восприятие покрышки зависит главным образом от рисунка протектора. При одинаковом с виду узоре оба варианта будут похожи между собой внешне. Как же их не спутать, особенно новичку? Это как раз та ситуация, когда нужно посмотреть на маркировку и отыскать в артикуле R (в 90% случаев) или D. Это даст вам представление о характере исполнения корда. Давайте разберемся, почему этот момент принципиально важен.

Что такое диагональная шина

Прежде чем рассматривать отличия двух типов, давайте рассмотрим, что такое диагональная покрышка. Начнем с ее конструкции – это основная особенность.

Стоит отметить, что все модели такого типа предлагаются только в камерном исполнении, ниже узнаете почему.

Диагональная шина состоит из несколько слоев корда, переплетенных между собой в диагональном направлении, относительно её краев. Количество таких слоев колеблется от 6 до 8, обязательно их число должно быть четным. Таким образом, достигается высокая надежность боковин каркаса и всего изделия в целом.

Нити корта перехлестываются между собой под углом в 30 градусов. То есть, они расположены относительно боковых краев в диагональном направлении. Поэтому они получили такое название. Материал нитей – нейлон, капрон. Так получается «многослойный» пирог, составляющий каркас – надежный, рассчитанный на большие нагрузки.

Такой тип шин применяется для сельскохозяйственной и промышленной техники. Где большую роль играет не устойчивость на дороге или скоростные характеристики, а надежность, способность «принять» большую массу. Как говорилось выше, ее боковой корт устойчив к порезам в большей степени, чем у радиального типа – это тоже неоспоримое достоинство для тяжелых машин.

Достоинства

Прочные, способные выдержать тяжелые дорожные условия
Боковины легко противостоят порезам. Эта особенность позволяет спецтехнике преодолевать бездорожье, грязь и т.д.
Они «глушат» удары от дороги, на них машина едет «мягче»
Низкая стоимость производства и простота ремонта

Недостатки

Имея нейлоновые нити в своей конструкции, такая покрышка менее теплопроводная, а значит, сильнее нагревается при езде по дорогам
Небольшой срок службы. Все также в этом виноваты нити корта из искусственного материала
Из-за большого числа слоев в корте, диагональные шины весят гораздо больше, чем их радиальные собратья
Не предназначены для большой скорости передвижения. Их главная цель – выдержать большие нагрузки и вес автомобиля
Про управляемость на дороге можно забыть. Из-за своей конструкции, корт деформируется при езде по дороге, уменьшается сцепление с поверхностью, а значит, устойчивость автомобиля в целом

Диагональные шины при прохождении поворотов могут «ложится на бок». Не имея жесткого брекера, протектор сминается в сторону поворота или скольжения. Тем самым, часть его «отлипает» от дорожного полотна, уменьшая пятно контакта с дорогой.

Также, при изменении нагрузок на колесо или колебательных движениях автомобиля при езде в прямом направлении у них менее устойчивое пятно контакта. По выше описанной причине, у такой покрышки выступы, ламели протектора сминаются, «играют», уменьшая поверхность контакта с асфальтом.
