Порядок снятия ДТОЖ
Следует отметить, что рабочая температура 8 клапанного двигателя ВАЗ 2114 составляет 80-90 градусов по Цельсию. Но это оптимальные показатели, которые могут изменяться в зависимости от разных факторов. Если же двигатель перегревается или слишком быстро греется на ВАЗ 2114, этого оставлять без внимания нельзя.
Выкручивание
Вы прекрасно понимаете, что охлаждающая жидкость так называется не спроста. А если закипает тосол в расширительном бачке ВАЗ 2114, это можно считать нормальным явлением? Вовсе нет. Не редко проблема заключается именно в неисправном ДТОЖ.
Чтобы его заменить, нужно выполнить несколько последовательных действий.
- Слить охлаждающую жидкость. Для этого:
- Подождите, пока двигатель остынет, если вы только что заехали в гараж;
- Вооружитесь накидными ключами на 17, 13 и 8;
- Возьмите тару, в которую будет сливаться охлаждающая жидкость;
- Демонтируйте защиту двигателя, отсоедините крепежи радиатора;
- Включите печку в максимальный режим и откройте кран отопителя вместе с крышкой расширительного бака;
- Под радиатор установите емкость и очень аккуратно начинайте откручивать пробку для слива. Большое давление выбрасывает тосол из расширительного бачка ВАЗ 2114, потому действовать нужно медленно;
- В течение 10 минут жидкость будет постепенно стекать;
- В это время подойдите к двигателю, поставьте такую же емкость под него и открутите пробку с блока цилиндров, которая располагается непосредственно под модулем зажигания;
- Вам предстоит подождать еще около 10 минут, пока жидкость выльется.
Теперь снимает старый датчик температуры охлаждающей жидкости:
Отыщите его на своем автомобиле;
Посмотрите на корпус, обратите внимание на маркировку, имеющуюся с одной из сторон шестигранника. Запомните положение, чтобы при обратной сборке все сделать аналогично;
Измеритель демонтируется при помощи ключа на 21;
Монтируется новый измеритель.
Устанавливаем новый прибор
Для этого:
Приобретаем новый датчик ТОЖ;
Все тем же ключом на 21 монтируем его на место старого;
Принимаем во внимание запомненную ранее маркировку и устанавливаем новый датчик в аналогичном положении;
Наносим немного термогерметика на резьбу, что позволит обеспечить высококачественное соединение;
В систему отопления и блок цилиндров вновь заливается жидкость охлаждения. Только используйте уже новую, даже если старая в нормально состоянии
Посмотрите на датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться в наполненности емкости.
Если после проведенных манипуляций ДТОЖ все равно не работает, обратите внимание на несколько моментов:
- Вы могли плохо закрутить новый датчик на его посадочное место;
- Не исключено, что вы забыли про заливку охлаждающей жидкости;
- В системе образовалась утечка жидкости охлаждения, генератор забрызгался ею;
- Новый датчик мог оказаться бракованным. На этот случай рекомендуется всегда оставлять чек от покупки до тех пор, пока вы не убедитесь, что датчик работает нормально. Увы, на месте это проверить невозможно.
Увы, замена датчика своими руками не всегда дает тот результат, на который вы рассчитывали. Потому автомобиль может продолжать капризничать. Все, что вы могли сделать, уже сделали, потому рекомендуем обратиться в хороший автосервис, где проведут диагностику и сумеют определить, что же случилось с вашей машиной на самом деле.
Не все вопросы можно решить самому, каким бы опытным автомехаником вы ни были. Иногда приходится обращаться на СТО. Но и здесь вы должны быть уверены, что специалисты грамотные, оборудование у них исправное, опыта достаточно, дабы качественно решить сложившуюся у вас и вашего автомобиля проблему. Обзаведитесь хорошими знакомыми на автосервисах. Даже если вы посещать их будете раз в год.
7 причин перегрева ВАЗ 2114
3. ДТОЖ (Датчик температуры охлаждающей жидкости)
Если при езде греется двигатель, стоит обратить внимание на датчик температуры охлаждающей жидкости. У четырок он ломается часто
Эту неисправность можно подозревать, если вентилятор охлаждения не начинает работать при температуре выше 92 градусов. При данном симптоме деталь лучше заменить. Она стоит недорого. А её лишняя замена никогда не повредит. Если проблема после этого осталась, значит, следует искать другую причину. Найти ДТОЖ под капотом легко. Он установлен с правой стороны около блока цилиндров. Элемент имеет фишку с тремя проводами. При снятии следует посмотреть проводку. Иногда можно заметить оборванные или отгнившие провода. Это также может вызывать сильный нагрев силовой установки. Кстати, нелишне проверить вентилятор, отвечающий за охлаждение. Несмотря на его надёжность, иногда происходит заклинивание электрического привода либо повреждение крыльчатки. Эти поломки нетрудно заметить при осмотре детали. В таком случае её меняют.
4. Клапан высокого давления
Клапан, установленный в крышке расширительного бачка с тосолом, также нередко становится причиной перегрева автомобиля. Когда он ломается, чрезмерное давление не уменьшается, что приводит к нарушению движения охлаждающей жидкости в системе. Мотор начинает сильно греться. При осмотре бачка можно заметить деформацию его крышки или всей детали, а также течи или слишком жёсткие патрубки. В таком случае крышку или бачок меняют. Также может потребоваться замена патрубков.
6. Приборная панель (отображает неправильные показания)
Иногда перегрев двигателя может быть не настоящим, а мнимым. На приборной панели попросту высвечиваются неверные данные. Заподозрить такую поломку можно, если проверка системы охлаждения не выявила никаких неисправностей. Признаками поломки являются скачки в показаниях температуры и других приборов, включение вентилятора при более низкой температуре, чем положено и другие явные «глюки» приборки. Это происходит из-за плохого контакта на электронном блоке управления, выхода из строя стабилизатора напряжения и других неполадок по электрической части авто. Некоторые владельцы сталкивались с заводским браком панели приборов. Установить такие дефекты поможет прозванивание проводки мультиметром и проверка всех связанных с приборной панелью электроэлементов. Иногда самостоятельно найти причину такого поведения сложно. Но обращение к опытному автоэлектрику поможет решить проблему.
7. Пробита прокладка ГБЦ
Пробои прокладки головки блока цилиндров – редкая причина перегрева ВАЗ 2114. Но и она порой встречается. В этом случае сильный нагрев силовой установки – неосновной признак. А явными показателями неисправности служат:
- Течь масла из-под головки;
- Повышенное потребление моторного масла;
- Шумная работа двигателя;
- Густой белый дым из выхлопной трубы даже в тёплую сухую погоду;
- Неровная работа силового агрегата, троение;
- Эмульсия белого цвета на масляном щупе;
- Низкая компрессия.
Предположить данную неисправность можно по сочетанию указанных симптомов или, если диагностика не помогла найти иную причину сильного нагрева. В таком случае первым делом нужно измерить компрессию, так как подобные признаки встречаются и при других поломках. Это можно сделать своими руками или в автосервисе. Если показания прибора ниже положенного, вероятно, головка пробита. Нормальным значением для этой машины считается 11-14 баррелей. При этом показания для всех цилиндров должны быть практически одинаковыми.
Езда с перегретым двигателем опасна. Из-за этого быстро выйдут из строя маслосъёмные колпачки и поршневые кольца. Будет расти расход масла, а мотор станет работать нестабильно. В конечном итоге его придётся перебирать или менять.
Какая должна быть температура
Стрелка температуры стремиться в красную зону — скоро перегрев
Согласно автомобильной международной конвенции от 1.12.1992 года, где собралось 92 представителя автоиндустрии, было решено установить единый стандарт для температуры двигателя в рабочем состоянии.
С развитием автомобильной индустрии и резком скачке технологий в 2000-х годах, в 2004 году было принято решение пересмотреть данный показатель. Так, рассмотрев все факты и проанализировав конструктивные особенности многих автомобилей, было решено установить плавающий показатель с гранично-допустимыми нормами, который составляет, на сегодняшний день, 85-105 градусов Цельсия.
Рабочий диапазон на ВАЗ-2114
Если температура падает ниже граничного уровня, то двигатель «Самара-2» теряет динамику и мощность, а если выше – то попросту может закипеть и получить большой ущерб. Поэтому, при возникновении неисправностей связанных с системой охлаждения необходимо их устранять в кратчайшие сроки.
Устройство системы охлаждения
Прежде чем рассмотреть неисправности системы охлаждения, а также методы их устранения, начинающие автомобилисты должны изучить систему охлаждения.
Итак, рассмотрим, с каких элементов она состоит:
Устройство системы охлаждения
1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.
Основные неисправности и пути их решения
Почти каждый узел может повлиять на изменения данного показателя в обе стороны, поэтому за исправностью необходимо следить и не допускать перепадов. Именно колебания температур могут привести к поломкам остальных систем двигателя. Итак, рассмотрим, узлы системы охлаждения, их неисправности и методы решения.
Радиатор охлаждения
Загрязненный радиатор охлаждения двигателя
Радиатор считается одной из самых надежных деталей. Причин, которые могут привести к поломке изделия не много, но их можно предупредить. Засоренность детали может привести к повышению рабочей температуры двигателя, но обычная очистка внутренней и наружной поверхностей приведёт в норму.
Образование трещин может привести к тому, что радиатор потечет, но с данной проблемой можно справиться. Существует два метода решения проблемы: пайка поверхности или замена изделия полностью. Так, ремонтно-восстановительные работы нормализируют работу детали, а также рабочую температуру в системе.
Патрубки
Грязь и разрыв патрубка СОД может привести к изменению рабочей температуры мотора
Патрубки системы охлаждения напрямую могут повлиять на повышение температуры в системе. Связано это с тем, что при образовании в них трещин или расслоений, может получиться так, что охлаждающая жидкость начнет вытекать. В свою очередь, недостаток «охлаждайки» приведет к повышению температуры, что может сказаться, как на работе главного силового агрегата, так и на повышении износа.
Водяной насос
Подтеки по блоку цилиндров со стороны ГРМ означают, что помпа вышла из строя
Водяной насос или помпа должна гонять охлаждающую жидкость по системе, но при поломке данного узла, слабый напор, может привести к медленному охлаждению, что в свою очередь повысит рабочую температуру двигателя. Зачастую, водяной насос просто потечёт и движение на автомобиле далее станет не возможным.
Термостат
Схема работы термостата при разных температурах
Термостат – это самая капризная деталь со всех имеющихся в системе охлаждения.
Температура двигателя ВАЗ 2114
Нормальная или нет?
Вообще если жара на улице .. вполне такая может быть температура, вентилятор должен на ней сработать, а стрелка упасть на 90.
Но я бы посмотрел нормальный ли там уровень антифриза(тосола).. и если греется еще больше.. то термостат..
Нормальная. по трассе у меня 93 градуса держится. примерно так стрелка стоит
Вобщето это норма. у тебя датчик ОЖ стоит 90 95. А стелка всегда обманывает на пару градусов.
Это норма 100-101’С, ща должен сработать вентилятор и скинуть до 90. На указателе погрешности, точно не определишь, это данные по БК. В пробке стоишь? Если по трассе мчишся то темп-ра 88-89″С должна держаться.
Непонял, Х-мен Джили на Самару поменял?))
Эмгранд FE-1 буду ждать в люксе с боковыми шторками безопасности и люк с электроприводом.
DVD кожа всё полный фарш.
«машину куплю с магнитофоном, пошью костюм с отливом — и в Ялту» (c)
В Ялту финансов не хватит.
Да кстати панел Самары старая какая-то, у меня на панели еще одно цифровое окно имеется: показывает время, температуру н.в. и зарядку АКБ.
не старая.. их два вида.. это 14я на ней вроде нет второго окна.. а приборка эта vdo ставится в 14-15 «люксовых» с зеракльцем в козырьке и борт.компом, но вольтаж акб не показывает на приборке, даже при наличии второго окошка.. А в «норме» нет борт компа штатного.. поэтому идет немного другая приборка во втором окошке показывает, время, градусы, и вольтаж ..
Панель 2011г — самая простая комплектация. У тебя комплектация по круче.

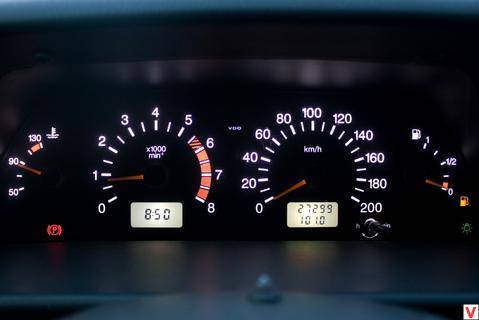

Во, такая у меня стоит, при нажатии кнопки справа возле оцифровки 200 меняеш режимы индикации: время, температура н.в. и заряд АКБ. БК установил позже, хоть и «люкс» была, но без БК, а датчик температуры в салоне заныкал. Теперь красота и с наружи температуру знаеш и в салоне.
Раньше на другой машине была и такая приборка «vdо» как на картинке.. но зарядку акб не показывала, показывала только температуру и часы..
Наверное в комплектациях с того времени что то изменилось в лучшую сторону.. но даже противотуманки теперь идут только в «люксе»
Ремонт радиатора
В некоторых случаях радиатор можно отремонтировать, потому покупать новую запчасть вам не придется.
Преимущественно ремонтные работы заключаются в устранении протечек, которые возникли в результате появления дефектов, трещин и пробоин.
Чаще всего жидкость вытекает в местах стыка пластиковых и металлических деталей. При небольшой утечке можно внутрь радиатора залить специальную жидкость с охлаждающей смесью. Благодаря особому составу, данное средство закупорит дефекты, вызвавшие утечку. При серьезных повреждениях ремонт уже не спасет ситуацию, придется все равно менять радиатор.
Для проверки герметичности радиатора можно провести простой опыт в домашних условия.
- Наберите в ванную достаточно воды для погружения радиатора.
- Закройте плотно все отверстия патрубков.
- Опустите радиатор под воду примерно на 30-50 сантиметров. Подайте в него давление 0,2 МПа.
- Следите, что будет происходить. Если пузырьки появились, система не герметична и нуждается в ремонте, либо замене.
Даже не пытайтесь отремонтировать радиатор после боковых или лобовых ударов при ДТП. В подобных ситуациях он страдает в первую очередь, и никакие закупоривающие жидкости вам уже не помогут.
Не греется двигатель ВАЗ 2114: причины и способы их устранения
Обычно осенью или зимой автовладельцы обнаруживают, что двигатель в машине не прогревается до 90 °С, то есть рабочей температуры. Почему не греется двигатель ваз 2114, в чем кроются причины неполадок и каковы методы их устранения?
Не греется двигатель
Есть несколько возможных причин для плохого прогрева двигателя:
- неисправный термостат;
- порывы и трещины патрубков;
- неисправные датчики;
- воздух в системе;
- некачественное топливо.
Неисправный термостат
Когда запускается холодный двигатель, клапан термостата закрыт, а тосол перекачивается по малому кругу системы. Тосол отводит излишки тепла от камер сгорания к узлам, не достигшим рабочей температуры, которым требуется прогрев.
Таким образом мотор быстро нагревается до рабочего диапазона. При температуре двигателя 95 °С система охлаждения переключается с малого круга на большой круг. В момент переключения открывается клапан термостата, помпа начинает перекачивать тосол через радиатор.
Термостат ваз 2114
В основном проблемы связаны с клапаном термостата. Если клапан заклинило или он открыт, не поднимается температура двигателя ваз 2114, непрогретый мотор плохо держит обороты и время от времени глохнет. Чтобы попробовать сдвинуть клапан, можно несколько раз стукнуть отверткой по корпусу термостата.
Если термостат сломался и не переключается с малого круга на большой и обратно, он подлежит замене.
Порывы и трещины патрубков
Проверьте состояние всех шлангов и соединений. Если есть повреждения, перегибы, протечки или потемнения около соединений, они подлежат замене.
Поврежденный патрубок
Неисправные датчики
Температура двигателя, которую показывает приборная панель – это данные с датчика, который установлен на моторе. Датчик, с которого передаются показания в компьютер, определяет температуру тосола в термостате. Для управления двигателем используются данные с ДТОЖ (датчика температуры охлаждающей жидкости), датчика рядом с термостатом.
Если ваз 2114 не нагревается и есть вероятность, что неисправны датчики, лучше обратиться в автосервис, чтобы их работу проверил квалифицированный мастер.
Воздух в системе
Чтобы вытеснить воздух, нужно заехать на горку передней частью машины и на несколько минут оставить мотор включенным на холостых оборотах. Во время процедуры периодически проминайте патрубки. Сразу после замены термостата периодически проверяйте уровень тосола. После удаления воздушных пробок, если это необходимо, доливайте охлаждающую жидкость.
Система подачи ОЖ
Полезные рекомендации
Если вы не собираетесь менять термостат или замена ничего не изменила, можно не включать печку, уменьшить ее мощность, поставить заслонку (картонку) перед радиатором и укрыть автоодеялом двигатель.
Причины недогрева двигателя могут заключаться в расходе энергии на обогрев салона или охлаждении двигателя воздухом.
У некоторых владельцев есть проблемы с длительным сроком нагрева двигателя до рабочей температуры. Кроме тех же причин, что вызывают недогрев, мотор может долго нагреваться из-за:
- раннего запуска или постоянной работы вентилятора;
- неправильной настройки ЭБУ;
- некорректного чип-тюнинга.
Устранение причин недогрева двигателя
Ранний запуск или постоянная работа вентилятора вызваны неправильными показаниями датчика ДТОЖ. В таком случае требуется замена датчика. Настройки ЭБУ можно поменять с бортового компьютера. Для этого установите температуру включения вентилятора 105 °С.
Если вы сделали чип-тюнинг и последствия его установки так отражаются на работе двигателя, что не греется ваз 2114, лучше обратиться в автосервис.
Чтобы избежать проблем, следите за состоянием:
- термостата;
- патрубков;
- датчиков;
- охлаждающей жидкости.
Профилактическое обслуживание поможет поддержать основные системы автомобиля в исправности и обойдется дешевле ремонта.
vazremont.com
Устройство системы охлаждения и принцип включения вентилятора
Индикатор температуры двигателя
Прежде чем приступить непосредственно к рассмотрению температуры, при которой включается вентилятор охлаждения, стоит понять сам принцип работы. Так, охлаждающая жидкость циркулирует по системе и выводит тепло с двигателя в радиатор. Этот элемент, в свою очередь, проводит естественное охлаждение жидкости встречным потоком воздуха.
Прежде чем рассмотреть все факторы и температуру включения вентилятора стоит понимать устройство системы охлаждения и циркуляцию охлаждающей жидкости:
Устройство двигателя
1 – элемент в виде пробки для бака расширения; 2 – расширительный бачок; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.
Какой должна быть температура двигателя?
Согласно автомобильной международной конвенции от 1.12.1992 года, где собралось 92 представителя автоиндустрии, было решено установить единый стандарт для температуры двигателя в рабочем состоянии.
Схема включения вентилятора охлаждения
Но, учитывая регион эксплуатации и температуру окружающей среды, данная температура имеет свойства подниматься. Именно для этого автопроизводители придумали вентилятор системы охлаждения, который проводит дополнительное охлаждение жидкости в системе. Он приводится в работу при помощи датчика температуры, который определяет её в двигателе и расположен непосредственно на силовом агрегате.
Когда включается вентилятор на ВАЗ-2114
Таким образом, для нормального функционирования двигателя температура системы не должна подниматься выше 105 градусов. Именно такой показатель является отправной точкой включения вентилятора системы охлаждения. Эти данные забиваются в электронный блок управления, который как раз и регулируют работу вентилятора.
Схема включения вентилятора выглядит примерно так: температура двигателя достигает 105 градусов Цельсия, затем датчик отдает сигнал на ЭБУ, который включает вентилятор и останавливает его, когда температура в системе стала 93-99 градусов Цельсия.
Датчик температуры охлаждения
В летнее и зимнее время, как показывает практика, вентилятор включается при разной температуре и на разный срок. Летом принудительное охлаждение будет включаться чаще, поскольку радиатор охлаждается горячим потоком воздуха. В зимнее время, вентилятор почти не включается или работа его ограничена малым сроком, поскольку природного охлаждения вполне достаточно. Поэтому основные поломки радиатора происходят в тёплое время года.
Неисправность термостата
Термостат – одно из слабых мест ВАЗ. Его можно найти с правой стороны блока цилиндров, если стоять к автомобилю лицом. Чтобы проверить термостат, нужно прогреть авто до температуры включения вентилятора и потрогать рукой нижний патрубок радиатора. При исправном термостате он должен быть теплым.
Снятие термостата на ВАЗ 2114
Холодный патрубок свидетельствует о заклинившем в закрытом положении термостате. В этом случае циркуляция охлаждающей жидкости идет в обход радиатора, по малому кругу. Теплообмен нарушен – двигатель быстро перегревается. Проблема решается заменой термостата.
Неполадки системы охлаждения
Если вы заметили, что рабочая температура двигателя ваз 2114 не соответствует норме (как в большую, так и в меньшую сторону), то в первую очередь причину следует искать в системе охлаждения.
Наиболее важными ее составляющими, напрямую влияющими на температуру двигателя, являются:
- радиатор;
- патрубки;
- водяной насос;
- термостат.
Система охлаждения ваз 2114
Таким образом, первое, что стоит проверить при перегреве двигателя — это радиатор.
Основных причин, из-за которых он может функционировать неправильно, всего 3:
- Отсутствие охлаждающей жидкости в системе.
- Засорение охлаждающей сетки.
- Протечка.
В первом случае следует проверить уровень жидкости и, при необходимости, дополнить его. Во втором случае придется демонтировать радиатор и выполнить его очистку (как внутреннюю, так и внешнюю продувку). В третьем случае (если обнаружено место утечки) можно либо воспользоваться пайкой либо применить специальный герметизирующий состав для радиаторов, после чего долить ОЖ до нормального уровня.
Уровень тосола ваз 2114
Следующим, что придется проверить при поиске неисправности, являются патрубки охлаждающей системы. При длительной эксплуатации они могут «устаревать» с дальнейшим образованием трещин, в результате чего может происходить утечка охлаждающей жидкости. Если обнаружится, что патрубки действительно дали течь, их следует просто заменить на новые, и проблема будет решена.
Патрубки ваз 2114
В случае, если окажется, что и радиатор и патрубки исправны, следует проверить помпу (жидкостный насос). Сделать это можно, заменив его на новый, аналогичной модели. Если после такой замены рабочая температура двигателя ваз 2114 8 клапанов придет в норму, то значит причина была именно в нем.
ПРИЧИНЫ ПЕРЕГРЕВА ДВИГАТЕЛЯ
Перегреву могут способствовать множество причин, все они связаны с неисправностью системы охлаждения, либо качеством охлаждающей жидкости, а также с загрязнением рубашки системы охлаждения, которая ухудшает пропускную способность жидкости
Немаловажно применять качественные запчасти, иначе нижеуказанные причины произойдут внезапно. Рассмотрим каждую из причин
НИЗКИЙ УРОВЕНЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
Наиболее распространенная проблема — недостаток охлаждающей жидкости в системе. Охлаждающая жидкость, в виде тосола или антифриза, постоянно циркулирует по системе, отводя тепло от нагретых деталей мотора. При недостаточном уровне ОЖ тепло будет будет отводится недостаточно, а значит рост температуры будет неизбежен.
Если нет возможности долить ОЖ, то включите печку, чтобы снизить вероятность перегрева. В крайнем случае долейте обычной или дистиллированной воды, после чего систему охлаждения нужно промыть, после залить свежий антифриз. При t° выше 90 градусов следует немедленно остановить автомобиль и выключить зажигание, дать мотору остыть.
ОТКАЗАЛ ЭЛЕКТРИЧЕСКИЙ ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ
Электровентилятор нагнетает холодный воздух на радиатор, что особенно необходимо при движении на малой скорости, когда воздушного потока недостаточно. Вентилятор может устанавливаться как спереди, так и сзади радиатора. Если стрелка температуры начала подниматься — остановите авто и проверьте на исправность вентилятор. Причины отказа работы вентилятора:
- вышел из строя электродвигатель
- окислился разъем
- реле вентилятора сгорело
- вышел из строя датчик температуры ДВС.
Для проверки вентилятора снимите с него разъемы, и “подкиньте” провода напрямую к АКБ, что позволит определить причину отказа.
НЕИСПРАВНОСТЬ ТЕРМОСТАТА
Термостат — один из главных элементов системы охлаждения. В системе охлаждения есть два контура: малый и большой. Малый контур означает то, что жидкость циркулирует только по двигателю. В большом контуре жидкость циркулирует по всей системе. Термостат помогает скорее набрать и поддерживать рабочую температуру. Благодаря чувствительному элементу, который при 90 градусах открывает клапан, жидкость попадает в большой круг, и наоборот. Термостат считается неисправным в двух случаях:
- рабочая t° охлаждающей жидкости не достигается
- силовой агрегат стремится к перегреву.
Термостат может находится непосредственно в блоке цилиндров, в отдельном корпусе, или как одно целое с датчиком температуры и помпой.
ОБРЫВ РЕМНЯ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ
У автомобилей с продольно расположенным двигателем, вентилятор может приводится в движение посредством приводного ремня от шкива коленчатого вала. В этом случае вентилятор работает принудительно. Ресурс приводного ремня от 30 до 120 тыс. км. Обычно одним ремнем приводится в движение несколько узлов. При обрыве ремня ДВС моментально стремится к перегреву, особенно при снижении скорости движения. Если у вас отечественный авто с ременным приводом вентилятора, рекомендуется установить дополнительно электровентилятор, во избежание неприятных случаев.
ГРЯЗНЫЙ РАДИАТОР
Раз в 80-100 тысяч километров требуется промывать радиатор вместе со всей системой охлаждения. Радиатор забивается по следующим причинам:
- несвоевременная замена антифриза
- применения некачественной жидкости
- применение в системе воды
- применение герметика системы охлаждения.
Для мойки радиатора следует использовать специальные составы, которые добавляются в старый антифриз, на этой “смеси” мотор работает в течении 10-15 минут, после нужно удалить воду из системы. Желательно снять радиатор, промыть его водой под давлением снаружи и внутри.
Двигатель ВАЗ 21114-100026080. Характеристика двигателя ВАЗ 21114.
Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.
|
ДВС ВАЗ 21114–00 (60 или 90) – Евро 2;
ДВС ВАЗ 21114–20 (50 или 62) – Евро 3;
ДВС ВАЗ 21114-70 (72) – Евро 4.
Особенности двигателя.
Двигатель ВАЗ 21114 может применяться для установки на автомобили ВАЗ Lada Kalina, ВАЗ 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115, 2110, 2111, 2112 и их модификациях.
Двигатель ВАЗ 21114 — это модифицированный вариант двигателя 2111. Целью модификации было увеличение объема ДВС до 1600 см куб.(2111 — 1500 см куб.) и повышение экологических показателей до требований европейских стандартов. Существует несколько вариантов комплектации. Двигатель 21114, в зависимости от комплектации, может соответствовать экологическим требованиям Евро 2, Евро 3, или Евро 4. Моторы комплектации ВАЗ 21114–00 (60 или 90) – Евро 2; ВАЗ 21114–20(50 или 62) – Евро 3; ВАЗ 21114-70(72) – Евро 4.
Следует отметить, что двигатель 21114 по конструкции основных узлов: блока, головки блока, распредвала, клапанных механизмов и кривошипно-шатунного механизма не отличается от модели 11183.
Был разработан новый блок цилиндров 21114-1002011-10. Конструктивно он отличается от блока цилиндров 2110 только высотой (смотреть «Блок цилиндров»). Для увеличения объема потребовалось увеличить высоту блока на 2,3мм. ( высота от оси коленчатого вала до верхней поверхности блока — 197,1мм). Крепежные отверстия для крепления головки блока выполнены с резьбой М12 x 1,25 мм. Номинальный диаметр цилиндров – 82 мм.
Установлен коленчатый вал 11183 -1005016. По посадочным местам он соответствует коленчатому валу 2112. Этот вал имеет увеличенный на 2,3 мм радиус кривошипа, по сравнению с валом 2112, это обеспечивает ход поршня в 75,6 мм. Вал имеет маркировку : на противовесе указана модель — «11183».
Маховик и шкив коленчатого вала используются от ВАЗ 2110.
Внимание!
В двигателе применяется шатунно-поршневая группа 2110.
Головка блока цилиндров получила индекс – «11180». Головка имеет увеличенную камеру сгорания (81мм.х50мм.).
На двигателе ВАЗ-21114 используется фазированный впрыск. Это отличает его от ДВС ВАЗ-2111 с попарно-параллельным впрыском топлива. Поэтому на таких двигателях устанавливается распределительный вал с индексом 2111. В этой модификации, на конце вала, имеется штифт для контроля положения вала датчиком фазы. Распределительный вал приводится во вращение зубчатым ремнем 2108-1006040-10.
Шкив 11183-1006020 распределительного вала имеет отличие от шкива ВАЗ-2111. На установленном шкиве метка для установки фаз газораспределения смещена на два градуса, по отношению к метке шкива 2111.
Выбор поликлинового ремня, для привода генератора и других навесных агрегатов, определяется согласно наличию таких же конструктивных особенностей, как и на двигателе ВАЗ 2111.
Ресивер двигателя ВАЗ 21114 изготовлен из пластмассы, и отличается формой от модели используемой на двигателе ВАЗ 2111.
Произведены изменения в топливной системе двигателя. Отсутствует возвратная топливная магистраль. Установлена рампа форсунок модели 1118-1144010.
Устанавливаться форсунки «SIEMENS» VAZ20734(желтые) или «BOSCH» 0280 158 022.
На двигателе приемная труба глушителя объединена с каталитическим нейтрализатором (катколлектор).
В системе охлаждения установлен термостат нового образца мод. 1118-1306010.
Применяется генератор 9402.3701 (80 А).
На двигателе ВАЗ-21114 применяется четырехвыводная катушка зажигания, вместо модуля зажигания, применявшегося на модели ВАЗ-2111.
Электронная система управления двигателем осуществляется контроллером М7.9.7. или «Январь» 7.2.
Что значит в комплектации двигателя 21114 указано сцепление 18?
На двигателе 11183 стоит сцепление от 2108, а на моторе 21114 сцепление 2112.
Источник
