Выбираем какой генератор лучше поставить на ВАЗ-2114: артикулы и мнения

Снятие, установка генератора ваз 2112

Процесс извлечения агрегата потребует минимальный список инструментов:

  • стандартный набор рожковых ключей, головок, вороток;
  • отвертки с плоским, крестообразным наконечником:
  • плоскогубцы;
  • ветошь.

В труднодоступных местах удобнее работать ключом с трещоткой. Крепёжные детали машин с различной комплектацией, годом выпуска отличаются. Следует использовать наиболее подходящий инвентарь.

Пошаговая инструкция по замене генератора на ваз 2112

  1. Установить автомобиль над смотровой ямой.
  2. Поднять капот.
  3. Ослабить болт крепления, отключить минусовую клемму аккумуляторной батареи.
  4. Находясь под автомашиной, снять защитный лист, обеспечить доступ снизу.
  5. Отсоединить провода. Если порвался защитный, резиновый чехол — предусмотреть подмену.
  6. Открутить регулировочный болт натяжения ремня генератора на кронштейне.
  7. Вывернуть верхний болт крепления. Нижний крепёж отпускается из смотровой ямы.
  8. Придвинуть генератор к блоку цилиндров, уменьшить натяжение, сныть ремень.
  9. Полностью демонтировать болты, втулки, гайки, извлечь изделие на верстак.
  10. После выполнения ремонтных, профилактических работ, в обратной последовательности вставить закрепить, отрегулировать натяжение ремня.

О токоскоростной характеристике

ТСХ – это зависимость тока, отдаваемого автомобильным генератором в бортовую сеть, от частоты вращения ротора при постоянном показателе напряжения. Этот параметр рассчитывается при работе устройства вместе с заряженным и исправным аккумулятором с номинальной ёмкостью не менее 50% от номинальной силы тока генератора. Характеристика рассчитывается в нагретом и холодном состояниях оборудования.

Основные потребительские характеристики

  1. Максимальный ток.
  2. Величина рабочего напряжения.
  3. Номинальная мощность.
  4. Передаточное число.
  5. КПД.
  6. Габаритные размеры и масса.

Основные рабочие параметры, тип и марка обычно указываются на щитке устройства.

Процедура замены генерирующего устройства

Перед началом работы проверяется исправность реле регулятора. Желательно выбрать модель, где показатель термокомпенсации максимально возможный. Указанная характеристика позволяет моделям 2106 2107 безаварийно работать на повышенных оборотах. Особенно внимательно указанный показатель надо изучить, если эксплуатация ВАЗ 2106 или более поздних модификаций происходит в зонах с жарким климатом.

Сложности появляются на этапе, когда нужно подключить новый генератор ВАЗ. Для начала производится отключение и последующая изоляция проводов, идущих от реле-регулятора. Дальнейшее подключение генератора ВАЗ 2108 производится следующим образом.

Провода, сформированные в виде кольцевой клеммы, подключается на старое место в ВАЗ 2108. Обязательно нужно изолировать провод серого цвета, который никуда не подключается. Завершает процедуру установки подключение желтого провода к клемме. Если автовладелец не смог найти устройство требуемой мощности, то установить можно модель с ВАЗ 2108 на ВАЗ 2106 при условии учета суммарной мощности потребителей.

Бережное отношение и регулярные профилактические осмотры обеспечат машине длительную надежную эксплуатацию. Даже при незначительном падении оборотов или проблемах на этапе включения двигателя существует повод заглянуть под капот. Чем быстрее это делается, тем меньше вероятность дальнейшего распространения проблемы.

голоса

Рейтинг статьи

ПОДШИПНИКИ

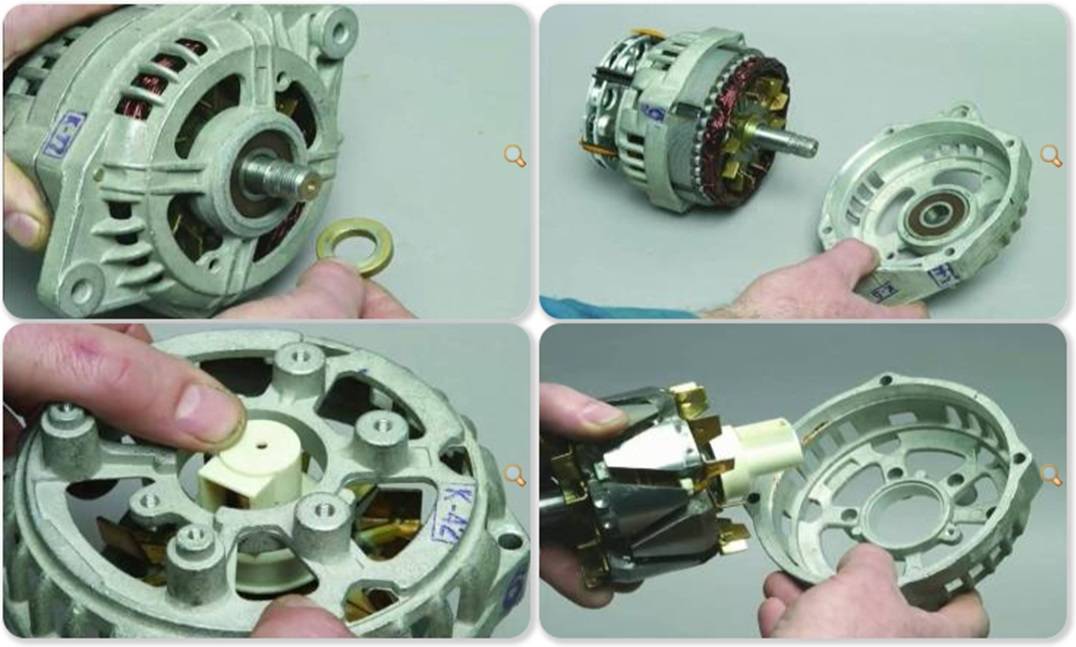

Генератор на автомобиле ВАЗ 2114 состоит из следующих основных частей:

Якорь (ротор) вращается в двух подшипниках, которые устанавливаются: один в передней крышке и один напрессовывается на роторе. Оба подшипника запрессовываются, и поэтому произвести их замену не так уж и легко.

В генераторе обычно возникают две основные проблемы:

Если возникает свист под капотом, часто в этом виноват изношенный подшипник генератора. Из-за такой неисправности зарядка не пропадает, но с шумом все-таки ездить не стоит, так как в результате генератор заклинит, потому что ротор перестанет вращаться.

Прежде, чем поменять приступать к ремонту, необходимо купить необходимые запчасти. А до покупки нужно выяснить, какие подшипники стоят на генераторе ВАЗ 2114. На задней части ротора устанавливается подшипник марки 180202 (иностранный аналог 6202-2RS), на передней крышке стоит 180302 (аналог 6302-2RS). Стоимость русских деталей невысока – в пределах 50-80 рублей за одну штуку, импортные запчасти заметно дороже – от 200-250 рублей. Часто подшипники продаются комплектом, то есть парой. Импортные аналоги значительно качественнее, поэтому при выборе деталей лучше покупать марку 6202-2RS и 6302-2RS.

Подшипник 6302-2RS

Генераторы на ВАЗ 2106 и 2107

Генератор на ВАЗ 2106-2107 стоит такой же, как на ВАЗ 2101 — Г221. Если вы установите дополнительно внештатные потребители тока, работающие постоянно, то это приведёт к недозарядке, ток от реле-регулятора будет подаваться недостаточный. К таким дополнительным устройствам относятся:

  • мощные аудиосистемы;
  • противотуманки;
  • телевизор;
  • предпусковой подогреватель;
  • дополнительный обогреватель;
  • холодильник.

Любое аналогичное устройство приведёт к большему потреблению электроэнергии и, следовательно, к преждевременной разрядке аккумулятора, даже при работе мотора на высоких оборотах. Штатные устройства на 2106 разработаны уже давно и не рассчитаны на современные энергопотребляющие дополнения.

В таком случае рекомендуется заменить штатный генератор на более мощную установку.

1. Г 222

Если вам нужно усилить мощность тока, то, решая, какой генератор лучше поставить на ВАЗ 2106 или 2107, вместо штатного возьмите Г 222, который ставился на ВАЗ 2105, Нивах. Казалось бы, сам он не лучше штатного на «шестёрке», но можно взять модернизированную версию, которая будет мощнее. В отличие от 221-го, эта установка сконструирована со встроенным реле регулятора, собранного в один узел со щётками. Г 221 даёт отдачу 42 А, а 222-й — 50 А. Увеличение сечения на обмотке ротора повышает мощность, хотя конструкция совершенно аналогична Г 221. Правда, для установки на 2106 вам потребуется незначительная доработка. Самый простой способ — поставить щётки от Г 221. Они отлично ставятся на место реле. Такая доработка вполне по силам даже не имеющим навыка автолюбителям.

Можно установить на ВАЗ 2106 Г222 со штатным регулятором, но тогда необходимо изменить схему подключения электрической машины.

На 2107 всё устанавливается без проблем.

Проверьте напряжение при средних оборотах двигателя на клеммах аккумулятора, если оно при 2500 оборотах в минуту составляет 14 В, то всё отлично. Вы сможете ездить с более мощным агрегатом, подключая дополнительные опции.

2. Генератор 2108

Эта установка имеет большую эффективность, выдавая ток в 55 А. Ставится как на 2106, так и 2107.

Крепление идентичное штатным, проблем не возникает при установке. Не забудьте лишь снять аккумуляторную клемму. Вот с подключением на 2106 придётся повозиться. На штатный прибор идут 4 провода. На «восьмёрку» — три, так как реле напряжения встроенное. Чтобы получить хороший результат, заизолируйте чёрный провод, остальные присоедините соответственно штатной системе. Лампочка — индикатор разряда будет гореть при работе генератора, при отсутствии зарядки гаснет.

Полезно выполнить ещё небольшие доработки. Вместо старого реле поставьте обычное силовое. Тогда лампочка горит лишь при запуске мотора и на малых оборотах.

На 2107 нужно добавить только силовое реле.

3. 2107-3701010

Ещё более мощная установка — от ВАЗ 2107i, выдающая 80 А, которая также может быть поставлена на ВАЗ 2106–2107. С таким оборудованием возможно поставить любые электрические системы. На ВАЗ 2106 подойдёт только 2107-3701010; на карбюраторную «семёрку» можно взять любой генератор этой серии.

При установке этого оборудования на 2106 лучше его доработать: реле регулятор замените на аналогичное от Г 222.

Как он работает

Для начала разберемся, как функционирует это устройство. Схема работы у него следующая:

  • Вставляется ключ в замок зажигания;
  • Ток идет на провода возбуждения;
  • Создаваемое якорем магнитное поле проходит через обмотки статора, на его выводах появляется напряжение;
  • Когда частота вращения якоря становится достаточно большой, начинается режим самовозбуждения;
  • Предусмотренный конструкцией авто выпрямительный блок превращает переменный ток в постоянный;
  • Начинает работать регулятор напряжения при изменении частоты вращения коленвала, осуществляется регулировка времени, на которое активируется провод возбуждения.

Представленное видео позволит вам наглядно познакомиться с принципом действия генератора.

Функции

Новичков очень интересует самый главный вопрос, без которого самостоятельно пытаться что-то починить не имеет смысла — для чего служит генератор.

Первым делом, задача генератора заключается в обеспечении энергией всего электрозависимого оборудования.

Ошибка многих заключается в том, что питание оборудования осуществляет аккумуляторная батарея. АКБ нужна для поддержания работоспособности устройств при выключенном двигателе. За счет него работает аудиосистема, сигнализация и пр.

Когда двигатель включается в работу за счет помощи аккумулятора, все бразды правления переходят к генератору. Он отныне отвечает за работу аудиосистемы, кондиционера, стеклоподъемников и пр.

Вторая, но не менее важная задача аккумулятора, заключается в подзарядке АКБ. Происходит это тогда, когда двигатель работает. Если бы не генератор, батарея не смогла бы длительное время обеспечивать питание всех потребителей, пришлось бы регулярно ее заряжать в гараже.

Описание устройства

Для начала рассмотрим устройство генератора. Вне зависимости от того, о каком узле идет речь — старого или нового образца, включает в себя множество различных элементов. Более подробное описание приведено на рисунке ниже. Для ВАЗ 2110 изначально с завода ставится устройство Катэк.

Принцип работы

Что касается принципа работы Катэк или любого другого устройства следующий:

  1. При повороте ключа в замке зажигания напряжение начинает поступать на провод возбуждения.
  2. Якорь вступает в работу и когда он достигает высокой частоты вращения, обеспечивающаяся ременной передачей и шкивом, образуется режим самовозбуждения.
  3. Далее, переменное напряжение преобразуется в постоянное посредством выпрямительного блока.
  4. 3-уровневый 2110 вступает в работу после того, как меняется частота вращения коленчатого вала. Регулятор на три уровня настраивает время, ан которое активируется провод возбуждения.

Выполняемые функции

Генератор на ВАЗ 2110 с 3-уровневым регулятором предназначен в первую очередь для обеспечения работоспособности всего электрооборудования авто. Если вы думаете, что эту функцию выполняет аккумулятор, то вы ошибаетесь. АКБ предназначен для поддержания работы оборудования при отключенном моторе, в то время как генератор ВАЗ 2110 работает при запущенном двигателе. Так что именно этот узел обеспечивает работоспособность всех устройств, кондиционера, печки и прочих гаджетов, которые вы подключили к бортовой сети авто.

Еще одна функция узла с 3-уровневым или другим регулятором — это зарядка АКБ, что также осуществляется при запущенном моторе. Если бы не достаточно высокая , то батарея не могла бы выполнять задачи, возложенные на нее, в результате чего ее нужно было бы постоянно заряжать. Но следует отметить, что большая мощность может быть обеспечена установкой узла на 120 Ампер.

Следует отметить, что помимо более мощного генераторного узла, на ВАЗ 2110 инжектор есть смысл поставить . Особенно, если аккумулятор разряжается достаточно быстро при включении дополнительных потребителей. Трехуровневый регулятор напряжения позволит решить такую проблему (автор видео — канал Denis Legostaev).

Технические параметры

Теперь рассмотрим основные технические характеристики. Как сказано выше, при производстве «десятки» комплектуются устройствами Катэк, которые могут быть двух видов. Но вне зависимости от вида, такие механизмы обладают мощностью 80 Ампер, а уровень выдаваемого ими напряжения составляет около 14 вольт. Также в продаже можно найти более мощные варианты Катэк — на 120 ампер — которые предназначены для эксплуатации в авто с более высокими нагрузками.

Компоненты устройства

Основные составляющие узла:

  1. Якорь, представляющий собой вращающуюся часть устройства и предназначенный для создания магнитного поля.
  2. Статор, включающий в себя 3 обмотки.
  3. Корпус, состоящий из двух частей, выполненных из алюминиевого сплава.
  4. Крепление устройства для фиксации его в моторном отсеке.
  5. Щеточный узел. Учтите, что щетки — это, по сути, расходный материал, поскольку со временем они изнашиваются.
  6. Регулятор напряжения генератора ВАЗ 2110 на 3 или меньше уровней. Предназначение этого элемента заключается в изменении напряжения, которое идет на батарею. Если температура будет более высокой, на аккумулятор поступает меньшее напряжение.
  7. Выпрямительный блок с диодами, предназначение которого заключается в преобразовании переменного тока, вырабатывающегося якорем, в постоянный. Постоянное напряжение, в свою очередь, используется всем электрооборудованием авто.
  8. Ременная передача, позволяющая увеличить скорость коленвала.

Какой генератор следует выбрать?

Перед тем, как перейти к рассказу о том, какой генератор ваз 2114 лучше, стоит сказать — почему не стоит приобретать родной для 14-й модели аккумулятор? Дело в том, что он рассчитан на довольно низкую силу тока — всего 80 А.

Учитывая то, что во время работы автомашины, генератору приходится не только заряжать аккумуляторную батарею, но и питать электронные устройства, этого тока просто не хватит на полноценную зарядку АКБ (сюда же следует добавить пусть и небольшие, но потери тока в цепи). Именно поэтому желательно установить более мощный генератор.

И так, какие же устройства можно установить на ваз 2114?

Во-первых, безо всяких модификаций можно поставить 37.3701 от 15-й модели. Он полностью заменяем с родным генератором 14-й, но проблема в том, что его ампераж еще меньше — всего 55 А. Поэтому устанавливать его следует только в крайнем случае.

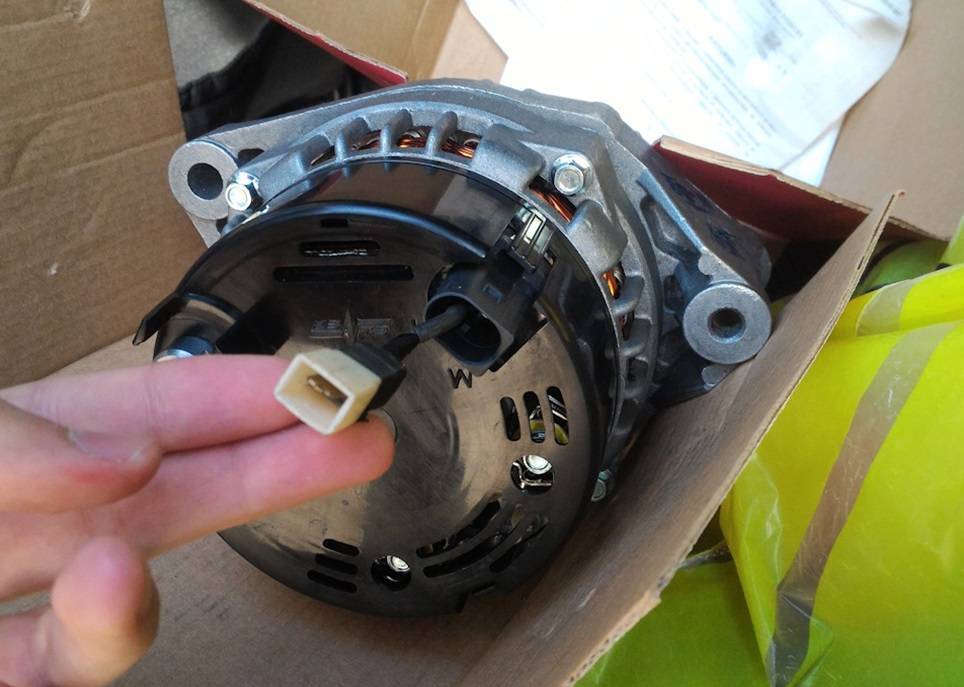

Новый генератор ваз 2114

Вторым допустимым вариантом является генератор от Приоры либо Калины — он создает ток силой в 115 А, которого хватит и на зарядку аккумулятора и на работу всей бортовой электроники. Правда, придется заменить шкив устройства на более подходящий.

Третий вариант — генератор от PRAMO, имеющий ампераж 120 А. Это — наиболее оптимальный из всех вариант для 2114.

Генератор от PRAMO

Ну и, наконец, генераторы от Eldix с силой тока 80 или 115 А — они полностью идентичны с генератором 14-й модели по внешним габаритам и параметрам шкива. Единственное, что стоит помнить — они практически не ремонтопригодны. Даже при небольшой поломке придется заменять все устройство.

Описание

Сварочный дизельный генератор DGW-300E — предназначен для проведения Ручной Дуговой Сварки в условиях отсутствия сети электроснабжения. Широко используется на строительных, монтажных и ремонтных площадках. Для проведения сварочных работ рекоммендуется использовать именно Сварочный Генератор, т.к. это намного практичнее, надежнее и экономичнее чем использовать пару устройств: генератор электроэнергии и сварочный аппарат. Кроме основной Сварочной Функции данный сварочный генератор может использоваться и как Автономный Источник Электроснабжения для подключения потребителей энергии. ОБЩИЕ ХАРАКТЕРИСТИКИ

СЕРИЯСварочный дизельный
РОД СВАРОЧНОГО ТОКАПостоянный
СВАРОЧНЫЙ ТОК, АМПЕР50 — 300
ДИАМЕТР ЭЛЕКТРОДА, ММ1,6-6
ПВ (40°С), %80
ЭЛЕКТРИЧЕСКАЯ МОЩНОСТЬ, КВТ5.0
ТИП ДВИГАТЕЛЯДизельный, V-образный, двухцилиндровый, 4-х тактный, воздушнонго охлаждения
МОДЕЛЬ ДВИГАТЕЛЯSV292F
МОЩНОСТЬ ДВИГАТЕЛЯ, КВТ/Л.С.14/19
РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л)0,997
ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН)3000
ВИД ТОПЛИВАДизельное
РАСХОД ТОПЛИВА Л/ЧАС3.5
ОБЪЁМ ТОПЛИВНОГО БАКА (Л)25
РЕКОМЕНДУЕМЫЙ ТИП МАСЛАSAE10W30, SAE10W40
СИСТЕМА ОХЛАЖДЕНИЯВоздушная
ТИП ЗАПУСКАЭлектростарт
УСТАНОВЛЕННЫЙ АККУМУЛЯТОР AH/V36/12
БЛОК ЗАРЯДКИ АКБЕсть
КОЛИЧЕСТВО ФАЗ1
КОЭФФИЦИЕНТ МОЩНОСТИ1
НАПРЯЖЕНИЕ (В)230
ЧАСТОТА, ГЦ50
РЕГУЛЯТОР НАПРЯЖЕНИЯAVR, электронный, автоматический
ПРИБОРЫ КОНТРОЛЯВольтметр, амперметр, нагрузка, частота, моточасы, уровень топлива, датчик низкого давления масла
ДИСПЛЕЙ СВАРОЧНОГО ТОКАНет
ДИСТАНЦИОННАЯ РЕГУЛИРОВКА ТОКАДа
АВТОМАТ ЗАЩИТЫДа
ПРЕДПУСКОВОЙ ПОДОГРЕВАТЕЛЬНет
ОСТАНОВ ПО НИЗКОМУ ДАВЛЕНИЮ МАСЛАДа
КОЛИЧЕСТВО РОЗЕТОК 230В2
ВЫХОД 12V (АМПЕР)8,3
ИСПОЛНЕНИЕОткрытое
УРОВЕНЬ ШУМА (DB/7М)77
СТЕПЕНЬ ЗАЩИТЫIP23
КОМПЛЕКТАЦИЯКолеса, ПДУ тока КЗ, ЭД, инструмент, масленка, 2 вилки, ЗИП, РЭ, гарантийный талон.
МАССА, КГ226
ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)890x650x750
УПАКОВКАКартон
МАССА БРУТТО, КГ241
ГАБАРИТНЫЕ РАЗМЕРЫ УПАКОВКИ (Д;Ш;В; ММ)890x650x750
ОБЪЕМ БРУТТО, М30.44
ГАРАНТИЯ, СРОК (МЕС)12

Оригиналы, аналоги, цены, артикулы

Каталожный артикулСерийный номерЦена
КАТЭК ELD-A-2114-90A (оригинальный)БОШ (9402.3701) (оригинальный)От 3500 – 4000
9402.3701FINWHALE 6РК-698-056202 2RS / 180202От 3500 – 4000
КЗАТЭ 9427.3749Электромаш 977.3701SKL 2114-6202 2RSОт 3500 – 4000
2114-3701010 (HORT)КАТЭК 2114-3701010Contitech 6PK-1115От 3500 – 4000
ПРАМО-Электро 2114-3701984ПРАМО- 3701953ПРАМО-Электро 2114-3701747От 3500 – 4000
*цены указаны состоянием на июль 2021 года

Принцип работы источника электрической энергии

В корпусе ГУ установлены катушки в количестве 8 штук. Материал медь, способ соединения – «звезда». Ротор – это стальной вал, на тыльной поверхности которого напрессованы магнитопроводы, между которыми установлена обмотка.

К кольцам вала припаяны провода обмотки возбуждения, медно-графитовые щетки. После активации зажигания ток от аккумуляторной батареи проходит сквозь щетки, обмотку, образуя магнитное поле.

Таким образом, приводится в движение ротор, а переменный ток через катушки преобразуется в постоянный.

С тыльной стороны ГУ имеется два вывода с обозначением «+» и «–». Соответственно, клеммы с указанной полярностью подключаются к аккумулятору.

Для вращения ГУ нужен АКБ. Когда фактическое напряжение при работе агрегата будет выше напряжения батареи, генератор начнет раздавать питание потребителям батареи. Благодаря этому, сила тока бортовой сети поддерживается в заданном диапазоне.

Характерные причины выхода из строя ГУ на ВАЗ 2114 (2115)

  • недостаточное натяжение ремня приводных механизмов;
  • загрязнение контактов на кольцах;
  • механическое повреждение блока выпрямителей;
  • чрезмерный износ щеток;
  • заклинивание (зависание) щеток;
  • короткое замыкание в обмотке;
  • обрыв цепи питания;
  • неисправен регулятор напряжения;
  • износ роликового подшипника;
  • ослаблена фиксация шкива;
  • повреждены лопасти вентилятора.

Способы устранения поломок генератора ВАЗ 2114 (2115)

  • проведение профилактических мероприятий;
  • замена ГУ в сборе (комплексно);
  • натяжение ремня приводных механизмов;
  • центрирование лопастей вентилятора;
  • установка новых щеток;
  • замена выпрямительного моста;
  • профилактика регулятора напряжения;
  • вставка нового роликового подшипника;
  • замена предохранителя в монтажном блоке.

Типичные признаки неисправности ГУ на ВАЗ 2114 (2115)

  • периодически (систематически) мигает лампа заряда аккумуляторной батареи на приборной панели;
  • индикация перезарядки АКБ, ГУ не дает зарядку на аккумулятор;
  • тусклый свет фар;
  • ослабленное звучание клаксона, так как мало тока, причина в низком вольтаже;
  • появление сторонних шумов при работающем источнике питания.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

  1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
  2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
  3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
  4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
  5. Вывод фазы: ~, W, R, STА.
  6. Вывод нулевой точки обмотки статора: 0, МР.
  7. Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
  8. Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
  9. Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

  1. Аккумуляторная батарея.
  2. Генератор.
  3. Регулятор напряжения.
  4. Монтажный блок.
  5. Выключатель зажигания.
  6. Вольтметр.
  7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

https://youtube.com/watch?v=qnJQQT-J1QU

Замена и ремонт генератора на ВАЗ 2114 (2115)

Где находится: моторный отсек, слева от силового агрегата, с торцевой части.

Подготовительный этап:

  • набор ключей, головок, воротков;
  • динамометрический ключ, чтобы проверить степень натяжения приводного ремня;
  • монтажная лопатка, чтобы снять ремень;
  • отвертка с плоским, крестообразным наконечниками

Пошаговая инструкция по замене:

  1. Фиксируем транспортное средство на ровной платформе.
  2. Выжимаем стояночный тормоз.
  3. Выключаем зажигание.
  4. Открываем капот.
  5. Отключаем клеммы с аккумулятора.
  6. Отвинчиваем крепление клемм «+» и «-» от генераторной установки.
  7. Выворачиваем стяжной болт кронштейна опоры.
  8. Опускаем ГУ вниз, выводим ремень приводного механизма из канавки.
  9. Отворачиваем шпильки, выворачиваем стяжной болт.
  10. Чтобы поменять ГУ, извлекаем его со штатного места.

Демонтаж ГУ на ВАЗ 2114 (ВАЗ 2115) своими руками завершен. Проводим комплексную профилактику оборудования, очищаем корпус и элементы от грязи, пыли, продуваем обмотку потоком сжатого воздуха, просушиваем контакты.

Изношенные детали и комплектующие заменяем новыми по мере необходимости, при обнаружении дефектов. Генератор подлежит полной замене, если в его корпусе выявлены трещины.

Мультиметром замеряем сопротивление обмотки возбуждения, проверяем диодный мост на работоспособность. Также осматриваем предохранитель на целостность, заменяем новым при обнаружении повреждения.

Установка генератора своими руками:

  1. Фиксируем ГУ на опорные кронштейны, надеваем шпильку, пружинную шайбу.
  2. Укладываем ремень в канавку.
  3. Вкручиваем болты крепления.
  4. Выводим корпус ГУ вверх, затягиваем болты крепления планки.
  5. Затягиваем крепежи генератора динамометрическим ключом с усилием 28.0 Нм.
  6. Проверяем прогиб ремня, диапазон не должен превышать 12 мм. подтягиваем по мере необходимости.
  7. Зажимаем силовые кабели на установке.
  8. Надеваем клеммы АКБ.

Чтобы сократить частоту замены ГУ некоторые автовладельцы устанавливают генераторы от Приоры (инжектор, 8 клапанов). Оборудование мощнее по техническим характеристикам, а значит, обеспечивает стабильность выработки и подачи тока двигателю.

Новая генераторная установка дороже штатной на 500 – 750 рублей. Отверстия под крепежи полностью совпадают с заводскими на ВАЗ 2114 (ВАЗ 2115).

Рекомендации по уходу и обслуживанию за ГУ на ВАЗ 2114

  • строго соблюдать сроки проведения технического осмотра;
  • при покупке расходных материалов, запчастей сверять соответствие каталожных артикулов;
  • отдавать предпочтение оригинальным деталям, где производитель гарантирует качество;
  • при отсутствии опыта проводить профилактику в сертифицированных мастерских;
  • при покупке комплектующих требовать у менеджера предоставления документов на реализовываемую им продукцию;
  • всегда пользоваться руководством по эксплуатации автомобилем, консультироваться со специалистами автосервисов.

ЧТО СОБОЙ ПРЕДСТАВЛЯЕТ ГЕНЕРАТОР

Генератор ВАЗ 2114 можно представить в виде электрической трёхфазной машины переменного тока. Он имеет встроенный блок выпрямителей, который преобразовывает переменный ток в постоянный. Прибор состоит из следующих частей:

  1. Крышка передняя и задняя из алюминиевого сплава. В каждой из них имеются гнёзда для установки подшипников. На корпусе задней крышки имеется клемма подсоединения аккумулятора и разъём для подачи напряжения на обмотку возбуждения. Там же на задней крышке установлен конденсатор, который подавляет радиопомехи, имеется место для установки и крепления щёточного узла;
  2. Цилиндр сердечника статора, набранный из трансформаторного железа. Внутри него имеются пазы для укладки силовых обмоток генератора. Они имеют выводы для подсоединения к блоку выпрямителей. К статору четырьмя болтами притягиваются обе крышки;
  3. Обмотка возбуждения на валу ротора. Она своими выводами подключается к контактным кольцам из меди, которые установлены на этом же валу. Передняя часть вала имеет шпоночную канавку для установки приводного шкива;
  4. Щётки генератора ВАЗ 2114 представляют собой неразборный узел, совмещённый с электронным реле-регулятором. Реле в металлическом корпусе приклепано к щёткодержателю;
  5. Блок силовых и дополнительных диодов, крепится к задней крышке с внутренней части. В его составе имеется шесть силовых и три дополнительных диодов. Для охлаждения полупроводниковых приборов их устанавливают на подковообразные пластины из алюминиевого сплава.


Устройство генераторной установки

НЕКОТОРЫЕ ЕГО ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Генераторная установка обеспечивает следующие параметры:

  • Обмотка возбуждения питается регулируемым напряжением от 13,2в до 14,7в;
  • Сила тока вырабатываемого генератором напряжения равна 80 А;
  • Прогиб ремня не должен превышать 8 мм при нагрузке 10 кг.

Генератор устанавливается на двигатель с его левой стороны по ходу движения машины. Вращение ротора правое, которое он получает с помощью приводного ремня от коленчатого вала мотора.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
