Для чего нужен регулятор давления топлива
Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.
Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.
Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.
- Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
- В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.
Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.
Диагностика и неисправности регулятора топлива
- проседание или поломка рабочей пружины регулятора;
- разгерметизация корпуса;
- механический износ контактных поверхностей;
- коррозия различных поверхностей;
- загрязнение каналов.
- подклинивание – регулятор срабатывает не каждый раз, когда это необходимо, а периодически;
- неполное закрытие – топливо постоянно сливается в бак (обратную магистраль), независимо от давления;
- заклинивание в закрытом положении – слива топлива не происходит при любых параметрах.
- Неустойчивая работа и остановка двигателя в режиме холостого хода.
- Повышение расхода топлива.
- Снижение мощности мотора.
- Медленная реакция на нажатие педали управления дроссельной заслонкой.
- Отсутствие плавного хода при разгоне автомобиля, наблюдаются рывки.
- В выхлопе значительно увеличивается содержание вредных компонентов CO и CH.
- Автомобиль не разгоняется.
7 Основные поломки регулятора давления топлива
Клапан слабо держит нужное давление, топливо перемещается по системе свободно, тем самым снижая давление и в итоге попадает в бак. Это приводит к падению мощности, особенно при попытке резко повысить обороты педалью газа.
Регулятор закрыт или ограничивает полноценный доступ топлива. Это приводит, к тому, что мотор глохнет при движении авто, а топливо ищет выход наружу – сочится из трубок, на стыках, из под хомутов и т.п.
Клапан работает с перебоями (“подклинивает”), провоцирует перепады давление, автомобиль дергается.
Регулятор давления топлива подвержен механическим повреждениям, засорам и износу материалов устройства. Вернуть работоспособность к заводским характеристикам заменой поврежденных частей не получится – лучше заменить полностью РДТ,
Как работает регулятор давления топлива
С одной стороны в регуляторе давление формируется благодаря пружине и это сочетается с давлением от впускного коллектора. В обратном направлении усилие создается топливным насосом. При превышении сил сжатия пружины и энергии от впускного коллектора открывается мембранный клапан. В данном цикле обеспечивается впуск горючего в необходимом объеме. Далее давление от подаваемого топлива снижается и происходит закрытие мембраны регулятора давления.
Схематически функциональность обеспечивается благодаря особенностям конструкции. В одной из двух камер происходит нагнетание топлива. В оставшейся работает пружинка. Разделены полости мембраной, открывающейся при разнице в давлении.
При отсутствии клапана его функции возлагаются на электронный спецдатчик. Он замеряет напряжение в электронасосе, обеспечивающем подачу бензина в систему. Благодаря данному решению удается фиксировать на оптимальном уровне давление, а также заниматься дистанционной регулировкой подачи топлива. Таким образом удается непосредственно управлять насосом.
Разработанная на электрической базе система является весьма точной при сравнении с механическим аналогом. Однако, практика показывает, что «механика» дает больше надежности при эксплуатации в отечественных условиях. Блок в меньшей степени подвергается негативному внешнему воздействию.
Неисправности регулятора давления топлива
Выход из строя РДТ предусматривает поступление в камеры сгорания неправильной топливовоздушной смеси. Это приводит к перебоям в работе силового агрегата. Владелец автомобиля может самостоятельно выявить поломку по следующим признакам:
- Наличие сильного запаха бензина в отработавших газах. Обогащенная смесь в рабочем цилиндре сгорает не полностью. При этом как на холостом ходу, так и при нажатии на педаль акселератора из выхлопной трубы идет черный дым.
- Плавающие обороты. Силовой агрегат на холостом ходу работает неустойчиво. Наблюдается периодическое повышение и понижение оборотов коленчатого вала.
- Самопроизвольная остановка двигателя. Недостаток или переизбыток бензина в камере сгорания может привести к невозможности воспламенения топливовоздушной смеси.
- Ухудшение мощности и динамических показателей. Транспортное средство плохо реагирует на нажатие педали акселератора. При движении наблюдаются рывки.
- Увеличение расхода. Неправильное соотношение воздушной массы и бензина приводит к резкому увеличению расхода.
Нарушение целостности корпуса
Плохое качество топлива, наличие в нем посторонних примесей и другие негативные факторы способствуют разрушению корпуса. Устройство перестает нормально работать. Выявить небольшую утечку жидкости достаточно сложно. Это обусловлено тем, что бензин быстро испаряется. В месте установки образуются подтеки и пятна.
При выявлении нарушения целостности корпуса следует незамедлительно заменить изделие. Утечка может спровоцировать возгорание.
Заклинивание запорного механизма
Мембрана не может открыть запорный механизм. При этом избыточная жидкость не возвращается в бак. Это приводит к обогащению топливовоздушной смеси и увеличению расхода. Динамические показатели транспортного средства снижаются, из выхлопной трубы идет черный дым.
Заклинивание механизма может быть вызвано как естественным износом деталей, так и наличием в жидкости посторонних примесей. Ремонт регулятора невозможен. При заклинивании запорного механизма потребуется полная замена изделия.
Перелом пружины
Ухудшение прочностных характеристик пружины или ее перелом способствует постоянному сбросу топлива обратно в бак. К форсункам подается низкое давление. Признаком такой неисправности является то, что двигатель не может набрать высокие обороты. Возможен затрудненный запуск силовой установки.
Засор каналов
Использование горючего низкого качества может привести к засору каналов посторонними примесями. Это снижает пропускную способность регулятора. Некоторые специалисты проводят чистку каналов. Такая процедура позволяет ненадолго восстановить работоспособность детали. Засор каналов характеризуется обогащением топливовоздушной смеси.
Признаки поломки
Автомобиль зачастую сам информирует водителя о том, что возникли проблемы в той или иной системе. Потому основная задача автовладельца — научиться распознавать эти признаки. Так определить причину поломки и устранить ее становится делом техники.
Неполадки регулятора
К числу признаков неисправности регулятора давления горючего относят:
- Увеличивается расход топлива;
- При работе на холостых оборотах двигатель вдруг останавливается;
- Во время движения наблюдается существенное снижение мощности двигателя;
- Запустить мотор удается с определенным усилием.
Проблемы с клапаном
Ослабление гайки
- Если выйдет из строя клапан этого устройства, излишки топлива не смогут выливаться обратно в бензобак, из-за чего напор в топливной системе повысится до более высоких значений. Норма составляет 2,5 кг/см2. Как результат, увеличится количество бензина, поступающего в камеру сгорания, из-за чего оно не сможет полностью сгорать.
- Если клапан перестанет сдерживать напор, горючее будет свободно перемещаться по всей топливной системе, что повлечет за собой падение напора. Увеличивая обороты, вам попросту не хватит топлива, чтобы разогнаться. Мощность двигателя заметно упадет. Когда автомобиль останавливается, при исправном клапане давление сохраняется. Но поскольку он не выдерживает напор, для того, чтобы вновь завести двигатель, придется долго крутить стартер, дабы добиться необходимого уровня напора.
Принцип работы
Чтобы зафиксировать давление между входами и выходами форсунок, необходимо к его величине в рампе добавить отрицательное разрежение в коллекторе, куда выходят распылители форсунок. А поскольку глубина вакуума меняется в зависимости от нагрузки и степени открытия дроссельной заслонки, то отслеживать перепад нужно непрерывно, стабилизируя разницу.
Только тогда форсунки будут работать со штатными значениями своей производительности, и состав смеси не потребует глубокой и частой коррекции.
По мере увеличения разрежения на вакуумном патрубке РДТ, клапан будет приоткрываться, сбрасывая дополнительные порции бензина в обратку, стабилизируя зависимость от состояния атмосферы в коллекторе. Это дополнительная коррекция.
Основное регулирование происходит благодаря пружине, поджимающей клапан. По её жёсткости нормируется главная характеристика РДТ – стабилизируемое давление. Работа идёт по тому же принципу, если насос давит с избытком, то гидравлическое сопротивление клапана уменьшается, большее количество топлива сливается обратно в бак.
Замена регулятора давления топлива ВАЗ 2110
Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.
Порядок замены
1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.
2. Применяя металлический защитный колпак, выверните из штуцера золотник.
3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.
4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.
5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.
6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.
Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.
Признаками неисправности регулятора давления могут быть:
– неустойчивая работа двигателя;
– двигатель глохнет на холостом ходу;
– повышенная или пониженная частота вращения коленчатого вала на холостом ходу;
– двигатель не развивает полной мощности, недостаточная приемистость двигателя;
– рывки и провалы в работе двигателя при движении автомобиля;
– повышенный расход топлива;
– повышенное содержание СО и СН в отработавших газах.
Вам потребуются: шестигранник «на 5», ключ «на 24», манометр (можно шинный)
1. Отверните пробку штуцера для контроля давления топлива на торце рампы
Обратите внимание, что в пробке штуцера для контроля давления топлива установлено уплотнительное кольцо. Если кольцо порвано или потеряло эластичность, замените его или целиком пробку. 2
С помощью металлического защитного колпачка вентиля шины выверните золотник (такой же, как в шине) из штуцера
2. С помощью металлического защитного колпачка вентиля шины выверните золотник (такой же, как в шине) из штуцера.
3. Подсоедините к штуцеру шланг с манометром (можно использовать шинный манометр). Закрепите шланг на штуцере хомутом. Пустите двигатель и проверьте давление по манометру. (см. «Снятие, ремонт и установка топливного насоса»).
4. Отсоедините вакуумный шланг от регулятора давления. При этом давление по манометру должно увеличиться на 20–70 кПа (0,2–0,7 кгс/см2). В противном случае замените регулятор давления.
Важным элементом топливной системы любого автомобиля является регулятор давления топлива. Работоспособность топливной системы зависит от того, насколько стабильно работает регулятор давления топлива.

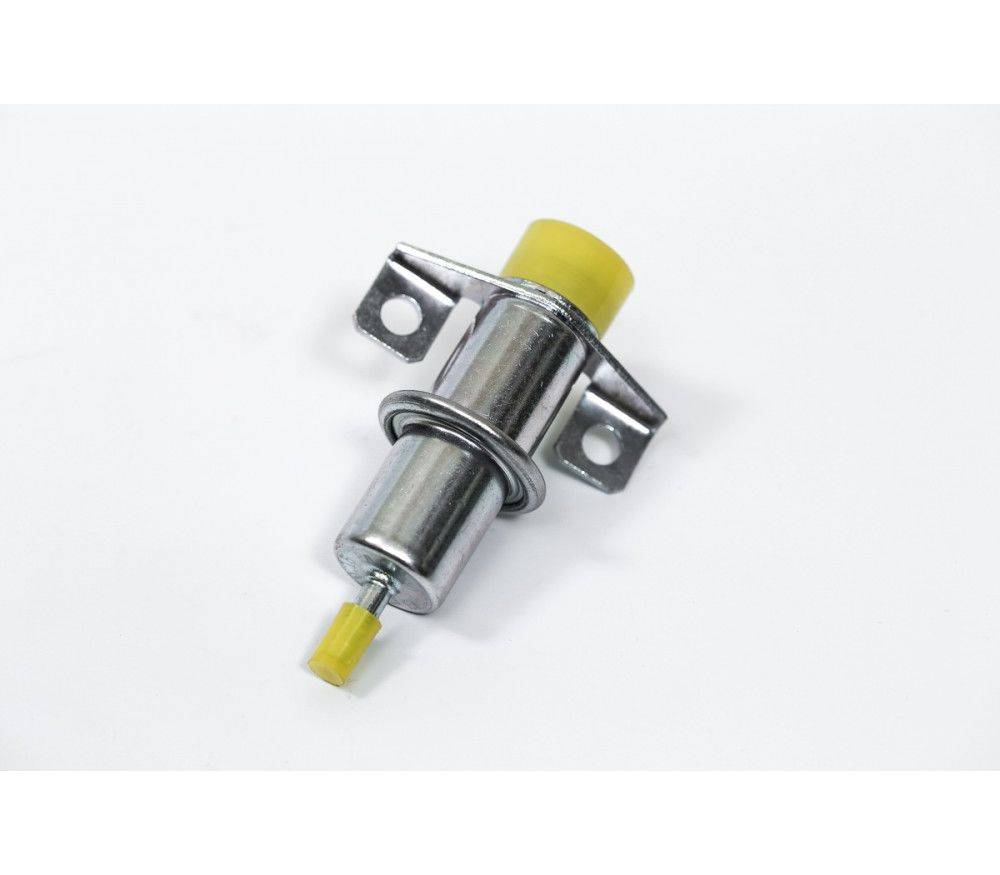

Регулятор давления топлива в автомобилях ВАЗ представляет собой клапан-мембрану, в которую упирается пружина регулятор со стороны впускного коллектора, с другой – давление топлива. После остановки двигателя именно РДТ поддерживает давление в топливной системе. При изношенном регуляторе давления повторный запуск двигателя потребует некоторого времени и манипуляций с ключом зажигания.
Располагается РДТ либо в самом топливном баке, либо, если в топливной системе предусмотрена система рециркуляции (всё более популярная), то он перемещается в топливную рейку. Главная задача РДТ – поддерживать разницу между давлением в баке и камере сгорания, инжекторе и впускном коллекторе. Именно благодаря работе регулятора давления топлива обеспечивается контроль за работой топливных форсунок, уровнем давления в топливной системе, осуществляется возврат избыточных объёмов топлива в бак по системе обратки.
Самостоятельная проверка и замена регулятора давления
Прежде чем снимать и промывать регулятор давления, стоит убедиться в нем ли причина. Проверить устройство работает оно или нет можно у себя дома в гараже.
Для этого нужен манометр (подойдет шинный), небольшой отрезок маслостойкого шланга (по диаметру трубки манометра) и хомуты, для обеспечивания плотного соединения.
Проверку механического регулятора можно устроить в следующем порядке:
- В топливной рейке есть штуцер для сбрасывания давления, нужно снять с него защитный колпачок (двигатель заглушен).
- Далее сбросить давление в рейке путем нажатия на золотник, находящийся в штуцере, после этого выкрутить его.
- Собираем устройство для измерения давления. Шланг натягиваем одной стороной на трубку манометра, другой стороной на штуцер золотника и стягиваем хомутами.
- Заводим мотор и даем немного поработать без нагрузки на минимальных оборотах.
- При исправном регуляторе давление в рампе, «Жигулевского» двигателя объемом 1,5 литра, должно попадать в пределы от 2,9 до 3.3 кгс/кв.см (на остальные марки авто данные в паспорте).
- Далее снимаем вакуумный шланг с патрубка регулятора, давление должно возрасти на 0,2 – 0,7 кгс/кв.см к предыдущему.
- Ставим вакуумный шланг на место и глушим мотор. Давление должно немного снизиться и оставаться в системе до двух часов.
Если при проверке указанные параметры выдерживаются, то РДТ в исправном состоянии, если нет, нужно его заменить.
Причиной несоответствия давления могут быть неисправность топливного насоса, засорение трубопровода или фильтра и т.д. Убедившись, что фильтр чист, следует начать с регулятора давления топлива.
Для замены регулятора понадобится ключ на 24 мм и шестигранник на 5 мм. Порядок действий при замене следующий:
- открутить гайку штуцера «обратки» на РДТ;
- ослабить и снять шланг вакуума с регулятора;
- шестигранником открутить винты, крепящие корпус регулятора к рейке;
- аккуратно извлекаем механический РДТ из топливной рейки.
Установка не сложная, все операции повторяются в обратном порядке. Следует не забывать, что на патрубок, который входит в рампу, устанавливается резиновое уплотнительное кольцо. Работы производятся на холодном двигателе при предварительном сбросе давления в топливной системе.
Самостоятельная диагностика
Уровень давления, который воспроизводит насос, составляет 6 атмосфер
Поэтому важно достичь герметичности соединений
Для уплотнения вам понадобится фум-лента и патрубок диаметром 9 миллиметров. Итак, как проверить давление топливного насоса своими руками? Открываем капот и ищем рампу с форсунками. Обычно она закрыта пластиковым кожухом. Снимаем его и видим колпачок в виде колесного ниппеля. Откручиваем часть рампы. Будьте внимательны — может вылиться бензин под высоким давлением. Как стравить давление? Для этого снимаем предохранитель на топливный насос и заводим двигатель. После нескольких секунд работы он заглохнет. В системе от насоса до форсунок больше не будет топлива. Можно смело откручивать рампу, которая идет на топливный насос. Как проверить далее? Надеваем шланг с нашим манометром, уплотняем фум-лентой и для надежности закрепляем металлическим хомутом.
Далее помощник включает зажигание. Вы в этот момент смотрите на показания манометра. Если полученные значения ниже пяти атмосфер, значит, элемент не способен выработать нужное давление.
Зачем нужен регулирующий клапан?
Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.
Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:
- Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
- Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
- Поддержание давления в течение длительного времени после остановки силового агрегата.
Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.
Заменить на новый или нет
Если неисправность касается механической части, у автомобилиста два способа решения проблемы. Первый — покупка ремкомплекта. Он включает в себя все необходимые детали, которые могут сломаться в насосе. Второй — замена элемента целиком на новый. Это более верный и надежный способ. Но стоит учесть, что погружные насосы стоят очень дорого. Среди производителей на рынке присутствуют как оригиналы, так и аналоги.
Специалисты советуют покупать насосы и «Масума». Производительность данных элементов составляет 130 литров в час. Этого вполне хватает как для легковых автомобилей, так и для микроавтобусов и рамных внедорожников. Цена — в районе двух с половиной тысяч рублей. Также при замене насоса, устанавливается новый топливный фильтр. Среди хороших производителей о
При замене фильтра обратите внимание на стрелку. Она указывает направление топлива
Если перепутать местами, на форсунки поступит вся грязь из бака.
Устройство и принцип работы
Регулятор давления топлива в закрытом (а) и открытом (б) положениях Состоит топливный регулятор из следующих элементов:
- Корпус. Изготавливается из металла и отличается высокой герметичностью, необходимой для предотвращения утечки топлива и потери давления.
- Мембрана (диафрагма). Реагирует на избыточное давление и открывает сливную магистраль.
- Обратный клапан. Расположен на входе.
- Пружина. Оказывает дополнительное давление на диафрагму клапана.
- Штуцеры для крепления магистралей впуска и слива топлива.
- Уплотнители. Обеспечивают герметичность системы на входе и выходе.
Принцип работы механического регулятора объема топлива прост. Мембрана разделяет внутреннее пространство корпуса на две камеры (топливную и воздушную). В первую при помощи насоса подается топливо, которое оказывает некоторое давление на мембрану. Обратный клапан при этом препятствует возврату топлива во впускную магистраль, что позволяет создавать давление, необходимое для работы мотора.
С обратной стороны мембраны (во второй камере) расположена пружина, запирающая регулятор. Эта камера при помощи шланга соединена с впускным коллектором, в котором при различных режимах формируется некоторый уровень разрежения воздуха, что также воздействует на диафрагму. В момент, когда давление топлива превышает суммарное воздействие пружины и разрежения во впускном коллекторе, клапан открывается, сбрасывая часть горючего.
Таким образом, чем меньше разрежение во впускном коллекторе, тем больше давление поступающего к топливным форсункам горючего. Контрольным режимом топливного регулятора является холостой ход двигателя, когда разрежение минимально, а давление максимально.
Данные этого режима, как правило, фиксируют на внешней стороне корпуса, что упрощает процесс диагностики и ремонта системы питания двигателя. При остановке двигателя клапан полностью закрывается, что позволяет поддерживать постоянное высокое давление в топливной рейке (рампе) и упрощает повторный пуск.
Признаки поломки датчика
Во всех авто после 2000 года выпуска РДТ интегрированы в блок управления двигателем и при любой неисправности на приборной доске загорится «Чек». Существуют старые дизельные моторы, которые комплектуются механическими регуляторами, диагностика элементов проводится планово или после появления сбоя в работе ДВС. Характерные симптомы неисправного датчика:
- Кроме сигнала «Check Engine» выходят следующие коды ошибок: Р0190-Р0194.
- Резкое снижение мощности ДВС, потеря тяги, часто определяется во время обгона, автомобиль не имеет мощности для динамичного ускорения даже до 120 км/ч.
- Перерасход топлива.
- Авто заводится плохо, независимо от того прогрет двигатель или нет.
- Для дизельных ДВС характерно появление провалов на высоких оборотах, когда мотор не реагирует на сброс скорости.
Основная опасность передвижения с поломанным датчиком ― насос начинает работать в аварийном режиме, это приводит к его быстрому износу.
Если после диагностики сканированием обнаружена ошибка Р1181 ― разгерметизация топливной рампы, в первую очередь необходимо проверить регулятор, ошибка может свидетельствовать об износе установочной прокладки.
Причины поломки регулятора находятся в его конструктивных особенностях. Это износ или разрыв мембраны или нарушение электроконтактной группы. Отдельно стоит неисправность проводки. Во время диагностики датчика проверяется состояние клемм соединения, качество кабеля. ДДТ не ремонтируют, элемент меняют на новый, подбирая регулятор под конкретную марку авто и тип топлива.
Средний срок службы датчика от 5 лет. Характерной особенностью детали считается то, что неисправность возникает не за 1 день. Разрыв, растяжение мембраны происходит медленно, в 80 % случаев водители отмечают, что при минимальном износе регулятора практически не было заметно нарушений в работе ДВС. Исключение ― обрыв проводов колодки.
После установки датчика необходимо провести прописку элемента в ЭБУ, чаще это касается не оригинальной запчасти, а аналога.
Проверка давления напора
Чтобы определить неисправность вашего регулятора давления горючего, его придется тщательно проверить. При наличии опыта эта работа легко выполняется своими руками. Если же навыков нет, лучше обратиться на станцию технического обслуживания.
Самостоятельно качество и эффективность работы регулятора можно определить с помощью манометра. Им вы будете замерять показатель напора в системе.
Диагностика выполняется в трех режимах. Перед началом проверки обязательно убедитесь, что в топливном трубопроводе отсутствуют повреждения, топливо нигде не просачивается. Если имеются повреждения магистрали, проверка давления напора не даст объективного результата.
Проверив магистраль и убедившись, что она цельная, не имеет дефектов, приступайте к замерам в четырех режимах.
| Режим диагностики | Норма показателя напора |
| Проверка при включении зажигания | 2,5 Атм |
| Проверка на холостом ходу | 3 Атм |
| Проверка при снятой трубке с регулятора | 3,3 Атм |
| Проверка при пережатой трубке обратного тока | 7 Атм |
Вам необходимо будет подключить манометр к промежутку между штуцером и топливным шлангов, отсоединив вакуумный шланг.
Нажимая на педаль газа, параметр сначала поднимется до 3 Атм, но затем опустится до нормальных 2,5 Атм. Но это только при условии, что устройство, регулирующее напор горючего в системе, работает хорошо, не имеет неисправностей.
Установка нового датчика
Перед снятием обязательно стравите давление топлива в рампе. Для этого отключите питание бензонасоса и запустите мотор. Или же аккуратно выкрутите золотник из штуцера в рампе (этот вариант будет более подходящим, если ДВС не запускается совсем). Далее работаете по такой схеме:
Отключаете минусовую клемму от аккумулятора.
Отключаете шланг от вакуумника ВАЗ 2114.
Выкрутите гайки и слейте бензин
Обратите внимание, что в топливной системе еще может оставаться бензин под давлением
Поэтому примите меры предосторожности.
Проведите фиксацию трубки и шайбы.
Выкрутите болт, вкрученный в прижимном элементе.
Снимите прижимной элемент.
Выкручиваете гайку, которая удерживает шланг слива и датчик давления.
Выкрутите болта, соединяющие топливную рампу с датчиком давления.
Проводите демонтаж регулятора давления в системе.
Последовательность действий при замене клапана продувки адсорбера своими руками
- Помещаем машину в периметр ремонтной зоны, устанавливаем противооткатные башмаки, активируем стояночный тормоз.
- Открываем капот, мотор стынет до безопасной температуры, чтобы не повредить кожный покров.
- В левой верхней части моторного отсека установлен клапан адсорбера. Аккуратно поддеваем отверткой колодку с проводами, снимаем контакты.
Снимаем контакты
- Отвинчиваем винт, извлекаем датчик со штатного места
- Проводим дефектовку узла, проверяем целостность контура, отсутствие деформации, повреждений.
- Устанавливаем новый клапан, собираем конструкцию в обратной последовательности.
Замена датчика адсорбера Лады Гранты окончена.
Принцип работы регулятора на Ланосе
В народе регулятор называют обратным или перепускным клапаном, назначение которого многие водители не до оценивают. Называют это устройство обратным клапаном по причине того, что избыточное давление горючего сливается обратно в бак. Чтобы разобраться с принципом работы детали, понадобится представить себе ее внутреннюю конструкцию. Схема регулятора топлива представлена на фото ниже.
Имея визуальное представление о конструкции РДТ, рассмотрим особенности его функционирования. Устройство разделено на две части или камеры — топливную и вакуумную (их еще называют пружинная или диафрагменная). Пропускная мембрана располагается внутри между вакуумной и топливной полостью, и реагирует на давление топлива и воздуха в коллекторе. Топливная камера заполнена бензином под высоким давлением.
Работа РДТ начинается после включения зажигания, когда насос закачивает топливо из бака в магистраль. Горючее поступает изначально в рампу, а затем и внутрь устройства через специальный впускной канал (соединение с рампой). При заполнении топливной камеры горючим, происходит толкание мембраны. С другой стороны (вакуумной камеры) мембрана прижата пружиной и давлением впускного коллектора (соединяется при помощи шланга). Когда давление горючего в камере регулятора выше усилия пружины, происходит смещение мембраны с открытием клапана. Через открывающийся клапан по каналу избыток топлива поступает в обратно в бак по каналу «обратки».
Регулятор давления работает не только от избыточного давления топлива, нагнетаемого бензонасосом, но еще и за счет разрежения двигателя, то есть при повышении или понижении нагрузки. Когда нагрузка на ДВС растет, то разрежение уменьшается (абсолютное давление возрастает под нагрузкой ДВС и давит на мембрану), и клапан при этом закрывается, увеличивая давление топлива в системе. Если нагрузка на двигатель увеличивается (например, при движении вверх), то происходит увеличение давления топлива в системе, что обусловлено повышением расхода горючего.
Когда разрежение увеличивается (абсолютное давление падает при снижении нагрузки), то клапан открывается за счет смещения мембраны, осуществляя при этом стравливание избыточного количества топлива, возвращающегося в бак.
Это интересно!Если говорить простыми словами, то РДТ обеспечивает уравновешивание давления топлива, поступающего на форсунки, при разной нагрузке двигателя.
Как устроен РДТ и где он находится
Различают два варианта РДТ – механического и электрического типа. Первые устроены как клапаны сброса (вакуумного типа), пропускающие назад лишнее топливо при высоком давлении. Второй вариант – это датчик давления, передающий блоку управления информацию.
Сегодня в авто регулятор давления расположен в одной из двух локаций:
- Топливная рампа. Узел подключают к впускной и выпускной магистрали. По первой подается бензин/дизель из бака, по второй сливается лишнее топливо – таким путем получают в топливной рампе низкое давление.
- В баке на насосном модуле. Топливо, имея установленную компрессию, попадает в мотор, без применения дополнительного шланга. Бензин/дизтопливо, при таком расположении, сбрасываемое в бак, не нагревается.
Регулятор состоит из:
- Корпуса. Он сделан из металла. Прочен и герметичен. Это предотвращает утечку горючего и падение давления.
- Мембраны. При высоком давлении приоткрывает магистраль для слива топлива.
- Обратного клапана. Стоит на входе устройства.
- Пружины. Она давит на диафрагму клапана.
- Штуцеры. Крепят магистрали впуска-выпуска топлива.
- Уплотнительные элементы. Отвечают за герметичность.
На заметку!
Механический регулятор работает за счет разницы давлений. В ряде систем вместо РДТ используют электромагнитный клапан, управляемый ЭБУ мотора.
Механический РДТ – это, клапан, на который с разных сторон оказывает давление топливо и пружина. Если обороты низкие, клапан, открывшись, позволяет топливу слиться в бак. Затем включается насос, перекачивающий горючее через фильтр.
