Чтобы сберечь тормозной диск…
Очень часто тормозная колодка изнашивается неравномерно по той причине, что закоревает нижняя направляющая. И все потому, что именно на нее стекает вода с песком и прочими отложениями. В итоге к диску прижимается только верхняя часть колодки, и с течением времени это приводит ко все тому же неравномерному износу. А когда часть фрикционной накладки стирается, возникает эффект трения металла о металл. То есть, колодка начинает резать диск. Причем по правилам технической эксплуатации растачивать его бесполезно – он стопроцентно подлежит замене. Поэтому проводить регулярную очистку и смазку суппорта от грязи – едва ли не единственный способ не попасть на кругленькую сумму, в которую обходится и сама запчасть, и стоимость работ
Причем совершенно неважно, задний или передний это тормозной механизм
Ремонт
Итак, снимаем плоской отверткой пыльник с суппортного механизма и осматриваем поршневую поверхность. При наличии следов ржавчины, суппортной механизм рекомендуется полностью заменить. Ибо ржавчина ведет к повреждению зеркала стенок цилиндра. Замена манжетов сопровождается извлечением поршня. Есть три способа со своими недостатками и достоинствамиСпособ первый: извлекаем поршень без снятия механизма. Если доподлинно известно, что извлечение поршня для замены резиновых уплотнителей неизбежно, можно совершить это еще на оси. После того, как суппортный механизм извлечен со скобы, помощник должен плавно нажать на педаль. Так мы добьемся увеличения давления в системе тормоза, что и выдавит поршень. После его выдавливания помощник отпускает тормоз. Достоинства: поршень легко извлекается. Недостатки: неудобный процесс работы и большая потеря «тормозухи».
Способ второй: цилиндр требует к себе внимания, ибо поршень извлекается разводным ключом. Алгоритм действий:
- обхватить верхнюю часть поршня;
- извлекаем его путем поворачивания из стороны в сторону.
Данный способ зачастую имеет смысл, когда поршень нужно заменить
Потому что неосторожное движение ключом — и образовалась царапина на поршневой поверхности. Плюс в том, что поршень достается зажатием суппортного механизма в тиски — что удобно
Способ третий: извлечение поршня посредством сжатого воздуха Потребуется переходник с резьбой, которая подойдет. Как нашли — подключаем переходник к суппортному механизму и компрессору. Закачиваем воздух до полного выхода поршня. К недостаткам можно отнести необходимость наличия компрессора и специального переходника, к тому же поршень довольно резко извлечется, что чревато его повреждением.
Осмотр
После извлечения поршня внимательно осматриваем стенки цилиндра. В случае наличия царапин либо задиров, суппортный механизм надо заменить полностью. Ограничиваемся только поршнем, при условии, что все остальное в хорошем состоянии.
Восстановление работоспособности
Чистота рабочего пространства — это главное, чего стоит придерживаться, дабы произвести качественный ремонт суппортного механизма. Пыль либо грязь, которая может попасть в зазор между поршнем и цилиндром, приведет к тому что, со временем появятся задиры и повреждения. Посему — должна царить абсолютная чистота.
Цилиндр заднего суппортного механизма. Замена

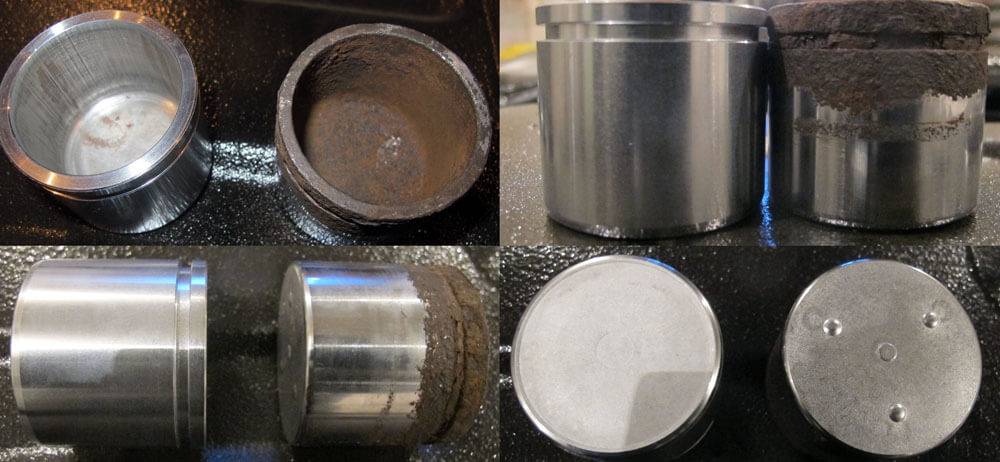

Пример поврежденного поршня

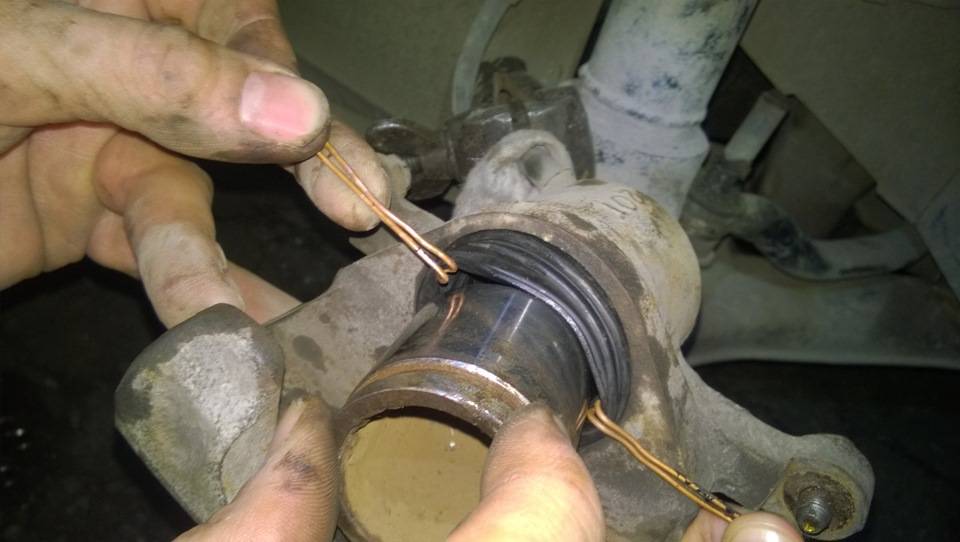

Ремонт основан на замене резиновый манжеты, а в случае заментных повреждений, и поршня. При помощи отвертки вытаскиваем изжившую себя манжету, основательно промываем поверхность цилиндра спиртом
В момент промывки важно не забыть вытащить из впускного отверстия заглушку. После того как промыли, обязательно просушиваем
Каждая такая разборка требует обязательной установки новой манжеты. Для этого смазываем цилиндрические стенки — в том числе и саму посадочную площадку уплотнителя «тормозухой». Также «тормозухой» смазываем поршневую поверхность снаружи. Вставляем поршень в суппортной механизм и вдавливаем его рукой. При правильной установки он будет ходить с усилием, а при некорректной поршень попросту не вдавится.
Монтаж суппортного механизма на машину
После вставки поршня возникает потребность в установке суппортного механизма на машину. Монтаж производится в аналогичном снятию порядке, только в обратной последовательности. В случае крепления наконечника тормозного шланга к суппортному механизму посредством специального болта, обязательно заменяем медные шайбы. После сборки и установки суппортного механизма, прокачиваем тормоза (не забываем долить «тормозуху» в бачок). Помощник по нескольку раз нажимает на педаль тормоза, и отпускает только по команде. При нажатой педали откручиваем штуцер, который прокачивает тормоза и выпускаем воздух. Закрываем штуцер и даем команду помощнику, чтобы тот отпустил педаль. При появлении «тормозухи», надеваем шланг на штуцер и опускаем его в прозрачный сосуд. Прокачиваем тормоза до окончательно выхода из шланга пузырьков воздуха. Наконец, устанавливаем колесо обратно и опускаем автомобиль.
Альтернатива
Как можно было догадаться, устройство суппортного механизма гораздо более простое, нежели его ремонт. Однако, можно избавить себя от необходимости самостоятельной замены того или иного элемента, а просто обратиться за помощью к квалифицированным специалистам. Они в равной степени одинаково знают как устройство этого тормозного механизма, так и способы его ремонта без негативных последствий.
Устройство данного элемента тормозов
Существует два вида дисковых суппортов – передний и задний, их устройство способ ремонта слегка разнятся, но их основные элементы одинаковы:

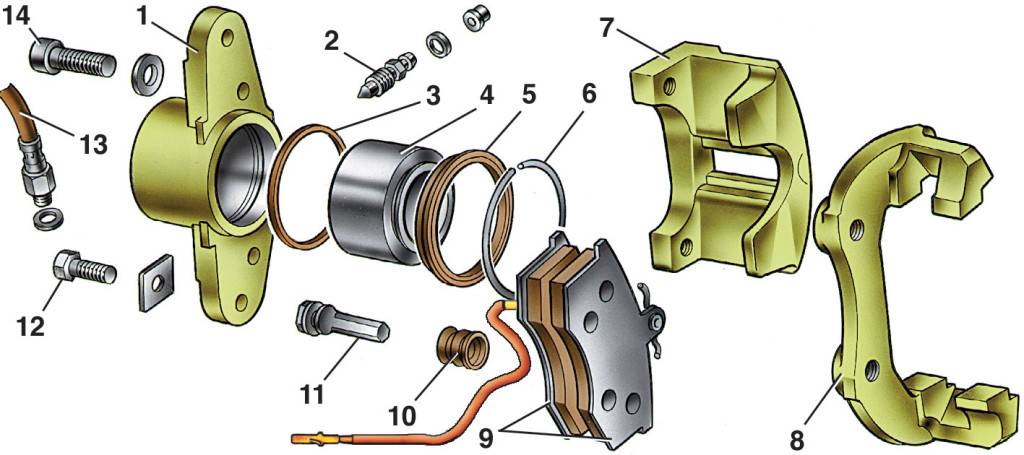

- Корпус, в котором крепится поршень (цилиндр).
- Перепускной клапан.
- Уплотнительное кольцо.
- Поршень (цилиндр).
- Пыльник цилиндра.
- Стопорное кольцо.
- Корпус.
- Прижимная планка.
- Колодки.
- Пыльник направляющей.
- Направляющие.
- 14. Болт крепления.
- Тормозной шланг.

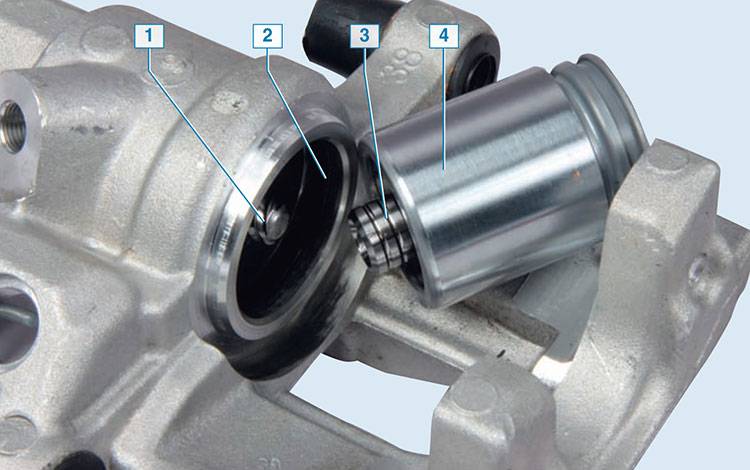

Отличие заднего дискового суппорта заключается в наличии стояночного тормоза.
Поэтому в поршне (4) имеется специальная резьба, по которой он накручивается на шток (1) стояночного тормоза. Благодаря этому он может работать под воздействием двух приводов – механического (стояночного) и гидравлического.
Заменить или восстанавливать?
Если регулярно не обслуживать тормозные суппорта, то поршни могут заклинить в цилиндрах. В данном случае не поможет даже ремкомплект суппорта тормозного переднего, тем более что состоит он из пыльника и манжеты. В данном случае необходимо ремонтировать и восстанавливать поверхность цилиндров.
Способ решения данной проблемы зависит от конструкции суппорта, модели автомобиля, а также от самого состояния механизмов. Например, придется купить новый поршень или в самом худшем случае приобретать новый или подержанный суппорт. Это весьма дорогое удовольствие – суппорт тормозной передний правый, и соответственно левый для ВАЗ-2108 обойдется в 2 500 рублей за каждый.
Исторические факты
Специалисты уверены, что первый дисковый тормозной механизм появился примерно в 1890 году. Разработкой занимался английский инженер Фредерик Ланчестер. Система Ланчестера представляла собой суппорт, сжимающий колодки. Но тогда еще не было материалов, из которых можно изготавливать тормозные диски. Эта конструкция ушла в прошлое.
Известностью и развитием дисковых тормозов весь автомобильный мир обязан авиационным производствам. Во время Второй мировой войны суппортами комплектовались самолетные шасси. В начале 50-х годов такие системы стали уже устанавливать на спортивные авто. Через некоторое время передние тормозные суппорта стали появляться и на гражданских авто. Первым автомобилем, который оснащался дисковой тормозной системой, был Chrysler Crown Imperial 1949 года.
Процедура замены
Откладывать ремонт тормозной системы на потом нельзя, так как от этого зависит ваша безопасность на дороге. Чтобы добраться к тормозному суппорту (переднему или заднему), следует снять колесо. Процесс замены несложный, если вы будете четко соблюдать инструкцию.
Подготовка инструментов
Чтобы провести замену суппорта или хотя бы снять его для дальнейшего ремонта, вам нужно подготовить следующие инструменты:
- плоская отвертка;
- набор гаечных ключей;
- плоскогубцы;
- небольшой болт, диаметр которого должен соответствовать диаметру наконечника тормозного шланга;
- домкрат с противооткатными клиньями;
- рабочие перчатки;
- новый суппорт.
Инструменты для замены суппорта
Замена суппорта пошагово
После подготовки всего необходимого, пришло время менять суппорт. Ниже представлена пошаговая инструкция замены тормозного суппорта.
Шаг 1. Припаркуйте автомобиль на ровной поверхности. Заглушите его и поставьте стояночный тормоз (это позволит зафиксировать задние колеса, что означает, что начинать вы будете с передних колес). Если у вас «автомат», то поставьте автомобиль в режим «Парковка». Для механической коробки передач транспортное средство должно быть на 1-й передаче в сочетании с включенным стояночным тормозом.
Шаг 2. Установите подпорки под колеса или противооткатные клинья (если они у вас, конечно же, есть). Поместите домкрат под переднюю часть автомобиля с той стороны, на которой вы сначала будете работать.
Поставьте противооткатные клинья
Шаг 3. Поднимите домкрат до контакта с корпусом автомобиля. Убедитесь, что опорная точка домкрата установлена в месте, из которого он не соскользнет и не повредится сам автомобиль.
Поднимите автомобиль домкратом
Шаг 4. Как только домкрат контактирует с автомобилем, ослабьте болты, удерживающие колесо. Не снимайте их, а просто ослабьте.
Ослабьте колесные болты
Шаг 5. Продолжайте поднимать автомобиль до тех пор, пока колесо не окажется на расстоянии 5-7 см от земли. Выкрутите болты, удерживающие колесо, а затем снимите его.
Снимите колесо полностью
Шаг 6. Перед вами теперь находится тормозной суппорт, диск и колодки. Задача заключается в том, чтобы снять суппорт, который удерживается двумя болтами. Размеры болтов варьируются, в зависимости от модели транспортного средства. Отвинтите эти болты. Теперь суппорт можно снять. В зависимости от возраста транспортного средства, с которым вы имеете дело, может потребоваться немного усилий, чтобы удалить суппорт.
Выкрутите болты крепления суппорта
Шаг 7. После снятия суппорта вы должны также извлечь кронштейн суппорта. Обычно он удерживается двумя фиксирующими болтами. Выкрутите эти болты, и кронштейн можно будет легко снять.
Что делать, если суппорт скрипит или клинит
Если скрипит или клинит тормозной суппорт, при этом деталь в хорошем состоянии, можно самостоятельно постараться устранить возникшие проблемы. Для этого рекомендуется выполнить следующий набор действий:
- Первым делом требуется выкрутить тормозной суппорт, для этого нужно поставить автомобиль на домкрат и снять колесо. Стоит отметить, что в некоторых моделях автомобилей суппорт может откручиваться против часовой стрелки;
- Сняв суппорт, выкрутите поршень при помощи ключа, далее его необходимо вытащить из цилиндра;
- Снятые детали требуется внимательно осмотреть на наличие сколов, ржавчин, коррозии и различных повреждений. Если ржавчина найдена, ее требуется хорошо зачистить. Когда суппорта сильно изношены, могут возникнуть проблемы с очисткой ржавчины подручными средствами, в такой ситуации потребуется отшлифовать деталь;
Очистив суппорт от ржавчины, слейте из него жидкость, вытащите уплотнительное кольцо и тщательно все прочистите, особое внимание нужно уделить месту крепления кольца;
Далее все детали требуется просушить, залить жидкость и собрать суппорт обратно.
Важно: При обратной сборке суппорта обратите особое внимание на пыльник, чтобы его случайно не повредить. Если на пыльнике имеются трещины, обязательно замените его
Как продлить срок службы узлов тормозной системы
Тормоза из-за своих непростых условий работы долговечностью обязаны исключительно профилактическим мерам:
- надо с установленной регулярностью заменять тормозную жидкость, применяя только рекомендованную изготовителем;
- при каждой замене колодок суппорт следует разобрать, очистить и смазать направляющие, при необходимости заменив ремкомплект или хотя бы уплотнительные детали;
- нельзя перегревать тормоза, часто и без необходимости оттормаживаясь с высоких скоростей, на спусках лучше пользоваться торможением двигателем;
- колодки надо менять вовремя, не дожидаясь срабатывания индикатора предельного износа;
- это же относится и к дискам, доведение их до не предусмотренной конструкцией минимальной толщины вызывает запредельный выход поршней из цилиндров и износом уплотнений.
Особенно опасным эффектом будет появление разницы в торможении левых и правых колёс автомобиля из-за разной степени износа механизмов.
Такая езда недопустима, поскольку при экстренном торможении машину может развернуть и выбросить из полосы движения.
Важные технические подробности
Механизм работает по двум немного отличающимся принципам.
- с фиксированной конструкцией;
- с плавающей скобой.
С фиксированной конструкцией
Представляет собой прочный металлический корпус, жёстко закреплённый на поворотном кулаке.
Внутри него находятся поршни, а также сами тормозные колодки, которые в спокойном состоянии отжаты от тормозного диска пружинами.
Когда мы нажимаем на педаль тормоза, давление гидравлической жидкости в магистрали растёт и по шлангам передаётся к поршням суппорта.
Они в свою очередь выдвигаются и прижимают колодки к тормозному диску, благодаря чему вращение колёс гасится, и мы останавливаемся.
С плавающей скобой
В конструкциях с плавающей скобой одна из колодок приводится в движение при помощи поршня, а вторая жёстко закреплена на суппорте, а если точнее, то на так называемой скобе, которая может двигаться по направляющим.
В момент торможения поршень сначала прижимает одну колодку, а затем под действием давления начинает сдвигаться вся скоба, прижимая вторую колодку.
Считается, что такая конструкция проще и дешевле, поэтому именно её можно чаще всего увидеть на обычных, не спортивных автомобилях.
Ну вот и разобрались, как работает тормозной суппорт. Теперь, когда вы услышите красивую рекламу какого-нибудь нового спорткара, имеющего огромные красные суппорта, уже точно будете знать, что это не просто красивая деталь, прячущаяся глубоко в колёсных дисках, а крайне важный элемент тормозной системы, от надёжности которого зависит безопасность движения.
На этом разрешите откланяться, друзья-автолюбители, до новых встреч на страницах нашего блога!
Суппорт тормозной – это одна из наиважнейших деталей тормозной системы. От исправности данной детали зависит безопасность езды в машине. Суппорт представляет собой относительно небольшое устройство, которое прижимает тормозные колодки к диску во время торможения авто.
Фактически только эта деталь является подвижной частью тормозной системы авто, поэтому работоспособность системы в огромной степени зависит от исправности этого элемента.
В процессе улучшения дисковых тормозов были выявлены два отдельных пути развития тормозных суппортов: с фиксированной конструкции и с «плавающей скобой».
Если гремят тормоза
В тормозах данного типа имеются прижимные пружины или плавающие скобы.
Они отвечают за фиксацию колодок к корпусу суппорта. Причиной их поломки служит усталость металла или его плохое качество. В результате чего они теряют упругость и перестают прижимать колодки к корпусу. Из-за этого колодки гремят при малейших проездах неровностей и могут неравномерно соприкасаться с диском, что приведет к появлению на нем буртика или борозд. Также в этом случае могут греметь сами скобы.
Что нужно сделать, когда гремят прижимные скобы тормозов или колодки? Если нет возможности их заменить, то стоит попробовать их своими руками разжать плоскогубцами для предания им большей жесткости. Для этого их нужно вытащить из посадочных мест, разжать и вставить их на место, после чего они перестанут на некоторое время греметь.
Тормозной суппорт автомобиля: принцип работы и устройство
Как уже было сказано выше, суппорта – это элементы тормозной системы, прижимающие тормозные колодки к тормозному диску в момент торможения. В свою очередь, когда водитель отпускает педаль тормоза, колодки отводятся от диска и колесо свободно вращается. Если просто, при нажатии на педаль тормоза в тормозной магистрали увеличивается давления, которое воздействует на поршень суппорта.
В результате поршни суппортов сдвигаются и прижимают тормозные колодки к тормозному диску с двух сторон. Далее между колодкой и диском появляется трение, которое замедляет вращение колеса.
Если же водитель сильно жмет на педаль тормоза, колодки плотно прижимаются к диску, что приводит к полной блокировке колеса. Также добавим, что суппорта не только поджимают колодки, но и удерживают их в строго определенном положении по отношению к тормозному диску (параллельно).
Идем далее. Что касается устройства, конструкция не отличается сложностью. Более того, в большинстве моделей авто устройство суппорта и принцип его работы практически одинаковые. Итак, сам суппорт крепится к ступице. Если на автомобиле все тормоза дисковые, тогда на каждом колесе будут установлены тормозные суппорта. При этом выделяют суппорт тормозной передний и суппорт тормозной задний.
В любом случае, как передний тормозной суппорт, так и задний подключен к гидравлической тормозной системе. Если точнее, к тормозным магистралям подключены поршни, воздействующие на тормозные колодки. Еще следует отметить, что крепления суппорта к ступице автомобиля может отличаться (в зависимости от модели авто).
Как правило, на подавляющем большинстве транспортных средств используется решение, когда устанавливаются две тормозные колодки на каждом колесе (внутренняя тормозная колодка и внешняя тормозная колодка), а сам суппорт имеет двухточечное крепление к ступице. При этом такая конструкция используется как на передней, так и на задней оси (суппорт передний или задний суппорт).
В целом, выделяют два типа суппортов:
- фиксированный суппорт;
- плавающая скоба;
Первый тип представляет собой конструкцию, которая включает в себя стальной корпус, а также расположенные с двух сторон тормозного диска рабочие цилиндры, установленные строго симметрично. В качестве примера рассмотрим передний суппорт.
Корпус такого фиксированного суппорта надежно крепится к поворотному кулаку. Колодки держатся в корпусе за счет особых пружин. В момент торможения поршни поджимают колодки, которые, в свою очередь, прижимаются к поверхности тормозного диска.
Чтобы такая конструкция эффективно работала, важно реализовать подачу тормозной жидкости во все цилиндры одновременно и под одинаковым давлением. Само собой, для реализации такой задачи используется большое количество трубок, шланг и патрубков
С одной стороны, сложная схема гидравлической системы является недостатком, однако с другой данный тип тормозов является самым эффективным. Именно такая система стоит на мощных авто, спорткарах, на моделях класса «люкс» и т.д. Также всемирно известные бренды (например, легендарная компания Brembo), в первую очередь, выпускают тормозные суппорты данного типа.
Конструкция, где использована плавающая скоба, является массовым и относительно бюджетным решением для авто начального и среднего класса. Дело в том, что производить такие суппорты проще и дешевле.
Основным отличием от дорогого фиксированного суппорта является то, что в устройстве использован кронштейн и, как минимум, один цилиндр на внутренней стороне. В двух словах, одна колодка закреплена в определенном положении. Конструктивно такие тормоза бывают как однопоршневыми, так и двухпоршневыми.
Если просто, сначала поршень прижимает одну колодку к диску, после чего скоба плавающего типа начинает скользить по направляющим и сдвигаться в сторону поршня, тем самым поджимая вторую колодку.
Замена направляющих и их смазка
Итак, первым делом необходимо сорвать болты крепления колеса. После чего поднять машину домкратом, и окончательно отвернув болты, снять переднее колесо. Затем при помощи плоской отвертки отгибаем контрящие шайбы болтов суппорта, и откручиваем верхний болт, как это показано на фото ниже.
Выводим тормозной шланг из зацепления в передней стойке, затем при помощи отвертки необходимо немного утопить цилиндр, чтобы потом без проблем откинуть вверх скобу.
И откидываем ее, как уже и говорилось выше.
Теперь у нас есть доступ к верхнему пальцу суппорта. Легким движением руки его можно снять, слегка потянув в сторону, преодолевая усилие пыльника.
Теперь, когда палец извлечен, тщательно промываем его очистителем и пыльник, если он целый. В случае необходимости берем новый палец и пыльник.
Теперь можно наносить новую смазку в небольшом количестве, чтобы ее излишки не попали на активные рабочие поверхности (тормозные колодки и диски). Для данной процедуры я использовал смазку МС1600, которая активно в свое время рекламировалась и в роликах на YouTube и на сторонних сайтах Интернета. Но взял ее не из-за рекламы, а по причине отсутствия более или менее нормальных смазок в магазине на момент покупки.
По заявленным характеристикам рабочий диапазон данной смазки от -50 до 1000 °С. Кстати, не ожидал, что стоимость данного пакетика составляет всего 80 рублей. Думал, что в несколько раз больше. Хотя, и не сказать, что особо-то дешево! Если постоянно заниматься обслуживанием тормозной системы на потоке, то конечно выгоднее купить большой тюбик. Если не ошибаюсь, стоит около 600 рублей за 100 грамм.
Этого же пакетика вполне хватит на обслуживание суппортов своей Калины на год точно!
Не стоит усердствовать, так как излишки могут попасть на рабочие поверхности, что приведет к снижению эффективности торможения, и удалять остатки придется очистителем или другим обезжиривателем.
Теперь можно устанавливать палец на свое место.
Нижний палец меняется аналогичным образом, так что сложности при проведении данного ремонта у вас вряд ли возникнет! По поводу эффективности используемой смазки можно будет судить только после длительной эксплуатации, поэтому с выводами торопиться не будем!
Краска для тормозных систем
Выбор краски для суппорта зависит не только от цвета, но и от прочности. Износ и химическая стойкость всегда должны учитываться при рассмотрении лучшего тормозного защитника. Одним из первых факторов, которые следует учитывать при покупке краски, будет тип суппорта: не все они подходят для покраски. Первый тип — плавающий суппорт, с поршнем на одной стороне ротора. Второй тип — скользящий суппорт, который обычно находится в слоте адаптера. Он работает на одном поршне. С другой стороны, количество цилиндров, используемых в фиксированном суппорте, обычно колеблется от 2 до 8 дисков. Никакая втулка или скользящий штифт не требуется, он крепится к кронштейну. Как правило, лучшие рабочие суппорты имеют больше поршней и меньшую задержку тепла.
Другим фактором, который следует учитывать, будет качество краски. Она предназначена не только для того, чтобы изменить внешний вид автомобиля, но и для защиты от коррозии или накопления царапин. Некоторые краски специально созданы для защиты в экстремально жарких или холодных погодных условиях.
Третий фактор — безопасный стандарт. Покраска суппортом тормоза может повлиять на его функциональность. Кроме того, он может стать горячее, чем двигатель. Вот почему краска, которую выбирают, должна быть безопасной и термостойкой. Если она внезапно стала шелушиться, то может отслоиться от суппорта, попасть в тормозную систему и вывести её из строя.
Что делать, если суппорт скрипит или клинит
Если скрипит или клинит тормозной суппорт, при этом деталь в хорошем состоянии, можно самостоятельно постараться устранить возникшие проблемы. Для этого рекомендуется выполнить следующий набор действий:
- Первым делом требуется выкрутить тормозной суппорт, для этого нужно поставить автомобиль на домкрат и снять колесо. Стоит отметить, что в некоторых моделях автомобилей суппорт может откручиваться против часовой стрелки;
Сняв суппорт, выкрутите поршень при помощи ключа, далее его необходимо вытащить из цилиндра;
Снятые детали требуется внимательно осмотреть на наличие сколов, ржавчин, коррозии и различных повреждений. Если ржавчина найдена, ее требуется хорошо зачистить. Когда суппорта сильно изношены, могут возникнуть проблемы с очисткой ржавчины подручными средствами, в такой ситуации потребуется отшлифовать деталь;
Очистив суппорт от ржавчины, слейте из него жидкость, вытащите уплотнительное кольцо и тщательно все прочистите, особое внимание нужно уделить месту крепления кольца;
Далее все детали требуется просушить, залить жидкость и собрать суппорт обратно.Важно: При обратной сборке суппорта обратите особое внимание на пыльник, чтобы его случайно не повредить. Если на пыльнике имеются трещины, обязательно замените его.
Будет полезно: Подержанные автомобили какой марки лучше?
Неисправности и ремонт тормозных суппортов
Так как тормозная система автомобиля принимает на себя большую нагрузку при замедлении транспортного средства (чтобы увеличить рабочий ресурс тормозов и избежать нештатных ситуаций, опытные водители используют метод торможения двигателем), некоторые детали нуждаются в замене. Но помимо планового обслуживания тормозов система может давать сбой.
Вот распространенные неисправности, их причины и варианты решений:
| Проблема | Возможные проявления | Как решить |
| Клин направляющей суппорта (из-за выработки, попадания грязи или образованию ржавчины, деформация скобы) | Машина плавно уходит в сторону, «прихватывает» тормоза (торможение продолжается, даже при отпущенной педали), требуются большие усилия для торможения, заклинивает тормоза при сильном нажатии педали | Переборка суппорта, замена изношенных деталей. Поменять пыльники. Можно зачистить поврежденные коррозией элементы, но если имеется выработка, то проблема не устранится. |
| Клин поршня (чаще всего из-за естественного износа или попадания грязи, иногда из-за износившегося пыльника на поверхности поршня образуется коррозия) | Идентичные | Некоторые пытаются отшлифовать зеркало поршня, однако больше эффекта будет от замены детали. Чистка поможет только при незначительной коррозии. |
| Поломка монтажной пластины (удерживает колодку на своем месте) | Идентичные | Замена при каждом обслуживании |
| Клин колодок или неравномерный износ | Идентичные | Проверить болт направляющей суппорта и поршней |
| Утечка тормозной жидкости через штуцер | Мягкая педаль | Проверить, в каком месте подтекает жидкость, и поменять уплотнители или плотнее обжать шланг на штуцере. |
Выполняя ремонт суппорта, важно правильно подобрать ремкомплект, соответствующий модели механизма. Большинство проблем с тормозным суппортом появляются из-за вышедших из строя пыльников, уплотнителей и направляющих
В зависимости от модели автомобиля и применяемых в тормозной системе суппортов ресурс данной детали может составлять около 200 тысяч километров пробега. Однако это относительная цифра, так как на нее в первую очередь влияет манера езды водителя и качество материалов.
Чтобы отремонтировать суппорт, его нужно полностью снять и почистить. Далее прочищаются все каналы и меняются пыльники и уплотнители
Особенной осторожности требует задний суппорт, связанный с ручником. Нередко мастера на СТО неправильно собирают стояночную систему, что ускоряет износ некоторых ее деталей
Если суппорт сильно поврежден коррозией, ремонтировать его нет смысла
Помимо планового обслуживания на тормозную систему нужно обратить внимание, если наблюдаются перечисленные в таблице проблемы, а также если гремят или стучат суппорта
Поршень суппорта тормозного – устройство, назначение, ремонт + видео
При поломке тормозной системы автовладелец сразу проверяет поршень тормозного суппорта и примыкающие к нему узлы. Это оправдано, потому что это устройство влияет на безопасность эксплуатации автомобиля и в конечном итоге на сохранение здоровья и жизни людей. Но что еще мы знаем о суппортах и их эксплуатации?
Поршень суппорта тормозного и другие элементы системы
Если рассматривать устройство тормозного суппорта в целом, следует помнить, что это такой агрегат, который при помощи поршней обеспечивает равномерное прижимание колодок.
Сама конструкция дисковых тормозов предполагает их работу в критических температурных условиях.
Между колодкой и диском в результате трения происходит нагрев поверхностей деталей до температуры в 500-600 градусов Цельсия.
Рассматривая устройство дискового тормоза с плавающей скобой суппорта, следует отметить его характерные особенности.
Его движение относительно диска при торможении происходит таким образом, что довольно легко может спровоцировать различные неисправности в виде критических скоплений грязи, коррозии, а также заклинивания.
В таких ситуациях происходит быстрое изнашивание колодок и увеличение расхода топлива. Более надежной конструкцией считается фиксированный вариант суппорта, где отсутствует его движение относительно диска.
Устройство суппорта переднего тормоза и заднего
Конструкция и устройство суппорта переднего тормоза представляет собой открытый агрегат, позволяющий его эффективно охлаждать во время движения.
В его состав входит диск, закрепляемый на ступице колеса, и сам суппорт. В гнездах размещаются цилиндры, установленные в определенном положении при помощи специальных фиксаторов.
Внутри цилиндров установлены поршни, уплотненные резиновыми кольцами.
Для того чтобы защитить внутреннюю полость от пыли и грязи, устанавливается пыльник направляющей тормозного суппорта. Во внешнем цилиндре располагается специальный клапан, с помощью которого удаляется лишний воздух.
Устройство заднего тормозного суппорта имеет более сложную конструкцию из-за наличия дополнительного механизма ручника. Таким образом, тормозная система задних колес может работать от двух приводов – обычного гидравлического и механического, обеспечивающего дополнительную работу стояночного тормоза.
Целостность защиты тормозного суппорта – залог безопасности
Профилактический ремонт, который может понадобиться вашим тормозам, чтобы не допустить серьезных неполадок, это замена пыльника тормозного суппорта, который обеспечивает защиту открытых частей от проникновения внутрь влаги, пылевых и грязевых частиц, других химически активных веществ. Если эту маленькую деталь не поддерживать в исправном состоянии, то любая грязь, попав внутрь, испортит вам сложную конструкцию.
Однако, перед тем как снимать пыльник, необходимо отсоединить поршень заднего тормозного суппорта. Чтобы извлечь его из корпуса, он должен быть выкручен со стержня, являющегося составной частью ручника. С передней частью тормозов будет немного попроще.
Очень многие автолюбители производят ремонт тормозного суппорта своими руками. Однако в современных автомобилях устройство этой системы является достаточно сложным механизмом, для ремонта которого чаще всего требуется помощь квалифицированных специалистов.
Замена пыльника – пробуем сделать самостоятельно
В каком же порядке подобраться к пыльнику и заменить его? Снимаем с суппорта колпачок, который защищает головку направляющей (ее также называют «пальцем»). Берем подходящий шестигранник, выворачиваем ее и достаем. Теперь нам доступен сам пыльник, снимаем и его.
Если под ним имеется грязь, ее нужно хорошенько вымыть, причем желательно не только с видимой части поверхности суппорта. Если есть возможность, то вдавите поршень, обычно для этого используется специальный инструмент.
Это позволит исключить порчу системы внутри, где песок будет царапать внутреннюю поверхность суппорта и внешнюю поршня.
Когда вы все хорошо промыли, можно вернуть поршень на привычное место и проверить его ход. Если он ходит теперь плавно, а внутри не скрежещет песок, то вы добились своего, можно ставить пыльник и собирать систему.
Но раз уж вы оказались под машиной и заглянули в суппорт, то можно снять его и проверить полностью на наличие дефектов.
Можно ли отремонтировать
У меня есть большая и замечательная статья по ремонту, обязательно читайте, там все по полкам. Суппорта ломаются от этого никуда не уйти, может просто банально пыльник «проворонили», либо рабочий поршень закис. В общем если покупать новый в сборе, то это дорого. Но можно отремонтировать и этот.
Для этого приобретается ремонтный комплект. По сути это все новые внутренности, которые стоит заменить.
Рабочие поршни ремонтировать нет смысла (отчищать их от ржавчины или окисла), поверхность зачастую уже съедена, и даже если вы снимете часть на специальном станке, то размеры уже не подойдут.
Поэтому последовательность действий должна быть такая:
- Приобретаем ремкомплет.
- Снимаем суппорт с машины и разбираем его.
- Удаляем все старые резинки, при надобности чистим корпус.
- Устанавливаем новые детали.
- Устанавливаем на авто, прокачиваем тормозную систему.
Хочется отметить отдельно направляющие, по сути это два длинных болта, по которым ходит подвижная часть конструкции. Если они изнашиваются, либо у них рвется уплотнительная резинка, работа суппорта также может нарушиться, их также желательно заменить.
Сейчас небольшое полезное видео смотрим.
На этом заканчиваю, читайте наш АВТОБЛОГ.
Похожие новости
- Какие тормозные барабаны лучше чугунные или алюминиевые. Читать …
- Чем и какой краской покрасить тормозные барабаны. Чтобы не ржаве…
- Преобразователь ржавчины состав. Можно ли сделать своими руками?
Замена ремкомплекта
Новый узел в сборе стоит дорого, но можно приобрести ремкомплект и заменить все «внутренности». Это обойдется значительно дешевле. Туда входят все необходимые детали, в том числе пыльники и манжеты.
Поршни с кавернами значительной глубины не ремонтируют, даже если они покрыты ржавчиной. Шлифовка детали приводит к критичному изменению размеров. Однако зачистить заржавленные места тонкой наждачной бумагой необходимо. Направляющие пальцы также могут износиться. Они обеспечивают подвижность деталей, поэтому их нужно осмотреть в первую очередь и при необходимости заменить.
- Автомобиль приподнимают домкратом со стороны того колеса, где будет проводиться обслуживание.
- Снимают колесо.
- Разбирают суппорт, выкрутив нижний болт.
- При подготовке к обслуживанию заднего узла снимают еще и шплинт, удерживающий тросик стояночного тормоза.
- Поднимают верхнюю скобу.
- Извлекают колодки.
- Выкручивают верхний болт.
- Подвешивают суппорт.
- Откручивают болты, удерживающие хомут. Снимают его.
- Извлекают поршень.
- Вынимают «пальцы» и удаляют смазку.
- Наносят новый смазочный материал.
- Вставляют направляющую в скобу и проверяют, насколько свободно направляющая перемещается. Движение должно осуществляться совершенно без усилий при захвате двумя пальцами руки.
- При необходимости заменяют изношенные элементы на новые.
- Собирают узел в обратном порядке.
- Прокачивают систему.
Замена тормозных дисков
Принцип работы тормозных суппортов относительно прост – торможение происходит за счет силы трения. Эта система показала себя более прогрессивной по сравнению с барабанными тормозами и применяется на многих отечественных и зарубежных марках автомобилей. Все элементы узла выполняют важные функции, поэтому за их состоянием необходимо следить и своевременно менять изношенные детали на новые.
Лучшие цены и условия на покупку новых авто
