Полноприводная трансмиссия: как устроена и работает схема полного привода

Какой привод безопаснее? Какой привод наиболее безопасен?

Передний привод управляется намного проще, переднеприводый авто труднее пустить в занос, поэтому в качестве первого автомобиля лучше выбирать машину именно с передним приводом. С другой стороны, занос заднеприводного авто легко исправляется интуитивным сбросом газа – отпустил газ и машина вернулась на траекторию. А на переднем приводе занос означает, что водитель перешел все допустимые границы.

Вызвать занос на передне-приводном авто сложнее, чем на заднем, но и для выхода из заноса на переднем приводе – нужно гораздо большее мастерство. На заднем приводе, занос – это норма и он возникает постоянно, а чтобы его устранить обычно бывает достаточно просто отпустить педаль газа. Можно сказать, что задний привод сразу показывает водителю всю опасность скользкой дороги, а передний – до последнего скрывает ее от водителя. Впрочем, даже для заднего привода есть предел скорости, после которого сброс газа не способен стабилизировать автомобиль.

Что касается полного привода, то с ним все еще сложнее. Полный привод на скользком покрытии может повести себя как передний или как задний, в зависимости от того, под каким колесом скользко.

Для переднего привода характерна более высокая курсовая устойчивость, чем у заднего

На заснеженной или грязной трассе передний привод идет, как паровоз по рельсам, в то время, как с задним приводом работать газом на скользкой дороге надо очень осторожно – машину может развернуть

А вот полный привод снежную кашу, как и бездорожье, переносит даже лучше, чем передний, но если нет межосевого дифференциала, то в поворот он входит неохотно. Будьте осторожны!

Задний привод позволяет быстрее разгоняться, легко входит в занос, но также просто из него выводится, а все это вместе делает езду на заднеприводном авто более интересной. На скользкой дороге, задний привод управляется совсем не так, как передний, но многие водители за это его и ценят.

Итак, какой же привод считать более безопасным? Увы, но однозначно ответить на этот вопрос нельзя. Каждый вид привода автомобиля ведет себя по-разному, у каждого свои плюсы и минусы, каждым видом привода надо умело пользоваться, не нарушая законы физики. Но одно можно сказать с уверенностью: если Вам нужен безопасный автомобиль, то он может обладать любым видом привода, главное, чтобы на нем обязательно была включена система курсовой устойчивости – ESP. Эта умнейшая программа способна подтормаживать каждое колесо в отдельности, таким образом, исправляя многие ошибки водителя.

Как устроено распределение крутящего момента

Например, на заднеприводных Sierra и Granada Scorpio мощность отбирается со стороны коробки передач широкой передаточной цепью после прохождения через эпициклический межосевой дифференциал и вязкую муфту. Тут короткий опорный вал проходит вперед к переднему дифференциалу, который установлен на правой стороне поддона. Единственный способ подать мощность на левое переднее колесо – пропустить ведущий вал через сам поддон внутри герметичной трубки.

Эпициклический дифференциал неравномерно распределяет крутящий момент между передней и задней осями. Он подает две трети мощности назад и треть – вперед, но при этом продолжает вращать каждую ось с одинаковой скоростью.

Система Subaru может подавать мощность на задние колеса, чтобы выйти из сложных ситуаций. При этом межосевой дифференциал отсутствует. Поэтому полный привод нельзя использовать постоянно. Вместо межосевого дифференциала за трансмиссией размещается раздаточная коробка, которая оснащена сцепляющим устройством – оно не допускает проскальзывания.

Для подключения задних колес в автомобиле с передним приводом используется специальный фланец. Он располагается в задней части КПП, соединяется с опорным валом, идущим к заднему дифференциалу. Это классическая схема для машин с передним приводом.

Жесткий подключаемый полный привод (Part time) 4WD.

https://www.youtube.com/watch?v=xVsxN4K2EcE

Самое простое решение для автомобиля 4WD – прямое подключение всех ведущих мостов. Такой тип трансмиссии сравнительно прост и надежен. Крутящий момент, поступает через коробку передач к раздаточной коробке, а от нее через шарнирные приводы к дифференциалам мостов. Усилие от двигателя непосредственно распределяется на передний и задний мост практически в равном количестве.

В результате, величина крутящего момента как на задних, так и на передних колесах становится практически равной. Такое распределение момента существенно повышает проходимость. Автомобиль может преодолевать существенное бездорожье.

Для увеличения крутящего момента дополнительно в трансмиссию 4WD вводится еще одна понижающая передача, называемая демультипликатором. При включении понижающей передачи, автомобиль существенно теряет в скорости, зато увеличивается тяга на колесах, что еще больше повышает проходимость. Для движения по рыхлому снегу, а также по вязким почвам рекомендуется включение понижающей передачи.

Такая конструкция лежит в основе всех классических 4WD внедорожников – тяжелых автомобилей, имеющих жесткую рамную основу и зависимую, часто, рессорную подвеску с неразрезными балками мостов. Конструкция классического 4WD внедорожника является фактически повторением конструкции автомобилей с американской маркировкой «general purpose», что в буквальном переводе означало: «автомобиль общего назначения». Позднее, это словосочетание трансформировалось в ставший нам привычным «джип» (Jeep).

Повышенной проходимости способствует не только полный 4WD привод на все колеса с дополнительной понижающей передачей. Успешному преодолению бездорожья во многом способствует удачное распределение веса автомобиля по осям, а также жесткая рама и конечно же, высокая и мощная подвеска, в которой вертикальное перемещение обоих колес жестко связано между собой.

Все это способствует хорошим внедорожным качествам. Если в автомобиле используются межколесные самоблокирующиеся дифференциалы, его проходимость повышается еще больше. Большинство «классических» внедорожников представляют собой автомобили с мощными двигателями, высокой посадкой и внушительными габаритными размерами. Такие автомобили способны преодолеть серьезное бездорожье, снежные заносы и даже переехать неглубокие водоемы без сильного течения.

Наряду с известными преимуществами, классические внедорожники 4WD имеют и ряд существенных недостатков. Главным из них является, как ни странно, жесткий полный привод. Все дело в том, что крутящий момент распределяется в равной степени между осями автомобиля. При некоторых условиях угловые скорости передних и задних колес не всегда бывают одинаковыми

. И если при движении по рыхлому грунту это компенсируется пробуксовкой колес, то при движении по твердому и ровному дорожному покрытию в трансмиссии будут возникать опасные перегрузки. Например, при прохождении поворотов, из-за разности давления в шинах или неравных угловых скоростях карданных шарниров, в трансмиссии внедорожника возникают крутильные колебания, в результате которых механизмы легко выходят из строя.

Чтобы этого не произошло, один из ведущих мостов, чаще передний, имеет возможность отключения от трансмиссии 4WD. Если вы двигались по бездорожью и решили выехать на дорогу с асфальтовым покрытием, прежде чем двигаться по дороге, вы должны отключить одну из ведущих осей. Многие отечественные и зарубежные модели 4WD внедорожников для уменьшения механических потерь оснащаются специальными муфтами, при помощи которых передние колеса подключаются к трансмиссии.

Некоторые модели имеют вакуумный или электромагнитный привод колесных муфт. Исходя из этого, такой тип автомобилей называют «part time 4WD». Повышенный расход топлива – еще один существенный недостаток внедорожников. Тяжелая рамная конструкция, чугунные балки мостов, большие механические потери обуславливают повышенный топливный аппетит таких автомобилей.

Достоинства 4WD:

• повышенная проходимость,
• простота и надежность конструкции,
• жесткая конструкция.

Недостатки 4WD:

• высокий расход топлива,
• повышенные потери мощности,
• необходимость отключения одной из ведущих осей,
• высокий центр тяжести (склонность к опрокидыванию).

Многодисковая муфта

Можно с уверенностью сказать, что именно благодаря разработке многодисковой муфты наблюдается огромная экспансия SUV и полноприводных легковых автомобилей. Это решение прекрасно отвечает потребностям большинства водителей. Так как в «жестком» подключении нет особого смысла, а центральный межосевой дифференциал значительно увеличивает стоимость конструкции и требует дополнительного места.

В настоящее время схема с муфтой реализована следующим образом. Тяга от двигателя передается на одну из осей (обычно переднюю). Вторая ось соединена через многодисковую муфту, которая запускается автоматически (вязкостная муфта или ранний Haldex) либо управляется компьютером (в настоящее время практически все решения). В момент включения муфты крутящий момент (полностью или частично) передается на другую ось (на схеме задняя).

Под концепцией многодисковой муфты скрываются различные технические решения. Самое простое из них – вязкостная муфта (вискомуфта). Работает она автоматически, но имеет большую задержку и с этим трудно справиться.

Применяли ее, например, в VW Golf III Syncro и Land Rover Freelander I. Огромную популярность завоевал Haldex. Первое поколение вышло неудачным, но второе уже было значительно улучшено (установлен клапан регулирования давления). Третий Халдекс работает отлично благодаря аккумуляторам давления.

Haldex IV и V функционируют блестяще. Вы найдете их в большинстве полноприводных моделей VW, Audi, Volvo и Ford с поперечным расположением двигателя.

Еще одно решение – электронно-управляемая муфта. Ее преимущество – полностью автоматическая работа и низкие затраты на обслуживание. На дороге устройство работает достаточно хорошо, но в полевых условиях хуже. Муфта быстро перегревается, и электроника вынуждена ее отключать.

Управление полноприводными автомобилями

Особенности управления

Аргументируя превосходство системы 4х4 над моноприводными компоновками в зимних условиях, неопытные автомобилисты достаточно редко принимают во внимание особенности ее поведения на скользких участках. Господство четырехканальной тяги – это:

Господство четырехканальной тяги – это:

• нейтральная поворачиваемость, позволяющая проходить повороты на высоких скоростях, прилагая максимум усилий и внимания;
• минимальное время (по сравнению с моноприводными авто) на совершение единственно верного действия в экстренных ситуациях (снос/занос);
• относительно позднее начало фазы скольжения, требующее максимальной концентрации внимания и соответствующей подготовки пилота.

Преодолевая поворот зимой на авто с полным приводом, легко заметить такие особенности:

• в процессе прохождения участка «точка-входа – апекс» поведение машины идентично авто с задней тягой;
• на выходе из поворота проявляется недостаточная поворачиваемость, присущая «полноприводникам».

Внезапный занос автомобиля с полным приводом: что делать?

Предотвратить внезапное скольжение моноприводного автомобиля доступно даже малоопытному водителю – он точно знает, что на передней тяге необходимо нажать на газ, а на задней – сбросить.

Классика поведения «полноприводника» в скольжении такова:

• резкий сброс акселератора – снос всех четырех колес с последующим разворотом передней части в сторону выхода из виража;
• плавный сброс тяги – автомобиль уходит в сторону поворота;
• прибавка тяги – траектория движения выпрямляется.

Строго придерживаться теоретической схемы поведения системы 4х4 не стоит. Развесовка автомобиля, индивидуальная конструкция и отличительные настройки дифференциалов и блокирующей электроники способны привести к совершенно иным реакциям. Посему мастера автоспорта настоятельно рекомендуют оценить поведение автомобиля на закрытой площадке.

Залог сохранения контроля над автомобилем в скольжении – синхронная работа газом и небольшие покачивания рулевым колесом. Именно таким суждением руководствуются пилоты ралли и прочие мастера автоспорта.

Избежать критического заноса в скользком повороте на полном приводе нередко помогает элементарное выставление автомобиля на входе в поворот:

• положение педали газа не изменяется (остается нажатой);
• слегка притормозить левой ногой;
• повернуть руль на минимальный угол в сторону виража (никогда не поворачивать в сторону заноса).

Злоупотреблять углом поворота руля не стоит:

• слишком вывернутые колеса + хорошая загрузка передней оси (хорошее сцепление) приводят к заносу;
• большой угол «баранки» и плохое сцепление передних колес приводят к сносу.

К сведению:

• автомобили с автоматически подключаемым полным приводом весьма опасны при скольжении: трансмиссия способна перейти в полноприводную при пробуксовке передних колес и наоборот;
• на границе баланса дифференциал повышенного трения склонен к подтормаживанию колес, вызывая занос;
• современная электроника зачастую рассчитана на неверные действия новичков: например, при заносе на переднеприводном авто допускается не только сброс газа, а и торможение.

Как устроен и работает полный привод Subaru

«Расскажите про работу полного привода Subaru, а именно — про распределение момента 60×40. Как он работает?»

Хорошо, что автор вопроса указал соотношение (60/40), хотя было бы лучше, если бы он уточнил еще и модель, а также годы ее выпуска. Ведь, несмотря на общее фирменное обозначение Symmetrical AWD, на автомобилях марки Subaru в зависимости от модели, года выпуска и рынка сбыта применяются совершенно разные полноприводные трансмиссии!

Дабы не запутывать читателей и не перегружать ответ перечислением и описанием всех возможных вариаций, кратко пробежимся по принципиальным схемам полного привода, применяемым на современных Subaru, и чуть подробнее остановимся на той, которая, как нам кажется, интересует автора вопроса.

Версии с механической коробкой передач имеют «честный» постоянный полный привод. Как правило, это схема CDG с симметричным межосевым дифференциалом, блокирующимся при помощи вискомуфты. Считайте, чистая механика, дополненная гидравликой, без какого-либо электронного управления. На некоторые модели, в частности Forester, также устанавливают задний межколесный дифференциал, блокируемый при помощи вискомуфты. Кроме того, на ряде моделей используется понижающая передача.

Но «заряженные» WRX STi оснащаются несимметричным дифференциалом, который обеспечивает перераспределение крутящего момента в пользу задних колес. Соотношение зависит от поколения «стихи», но находится на уровне 41:59 – 35:65. При этом «центр» имеет изменяемую (принудительно или автоматически) степень блокировки при помощи электромагнитной муфты. Данная система известна под названием Driver Controlled Center Differential (DCCD). На задней оси, кроме того, установлен «самоблок».

Для «заряженных» версий Subaru с автоматической трансмиссией (та же Impreza WRX STi, а также Forester S-Edition и Legacy GT) в свое время была предложена схема, получившая название Variable torque distribution AWD (VTD). В ней используется несимметричный планетарный дифференциал (45:55 в пользу задних колес), блокируемый с помощью электронно-управляемой многодисковой муфты. В качестве опции в заднем межколесном дифференциале также может быть установлена вискомуфта.

Наконец, Subaru с автоматическими трансмиссиями и вариаторами Lineatronic оснащаются системой полного привода с активным распределением крутящего момента Active torque split AWD (ACT). Судя по всему, именно про нее и спрашивает наш читатель. В зависимости от поколения и года выпуска имеются определенные конструктивные отличия, но принцип действия ACT остается неизменным.

В отличие от вышеназванных схем межосевого дифференциала здесь нет, за передачу крутящего момента к задним колесам отвечает электронно-управляемая муфта. Ну а главное — такие Subaru имеют более «переднеприводный» характер на скольких покрытиях, поскольку соотношение в нормальных условиях здесь 60:40 в пользу передних колес!

При этом перераспределение тяги зависит от целого ряда параметров (выбранный режим коробки, скорость вращения передних и задних колес, положение педали «газа» и т.д.), на основании которых блок управления и «решает», насколько жестко зажать фрикционы и сколько момента перебросить на заднюю ось. Поэтому соотношение меняется в режиме реального времени и может варьироваться в пределах 90:10 – 60:40 в пользу передней оси. Кстати, задний межколесный дифференциал на ряде моделей также может быть оснащен вискомуфтой в качестве автоматической блокировки.

Сказать, что Subaru с ACT имеют «ненастоящий» полный привод нельзя: в отличие от многих моделей других марок с подключаемой задней осью здесь тяга к задним колесам поступает всегда. Но до «равноправного» соотношения 50:50 дело все же не доходит, в целом на скользких покрытиях такие автомобили управляются несколько иначе, нежели версии с механическим дифференциалом. Впрочем, все эти особенности раскрываются в далеко не стандартных режимах движения, а в «гражданских» даже опытный водитель вряд ли определит, какая из вариаций Symmetrical AWD использована.

Иван КРИШКЕВИЧ ABW.BY

Найти и купить необходимые б/у запчасти к Subaru вы можете, воспользовавшись поиском сайта-агрегатора BAMPER.BY. Здесь собрано более 3.600 предложений для автомобилей этой марки с фотографиями и ценой каждой детали. BAMPER.BY — ищи запчасти правильно!

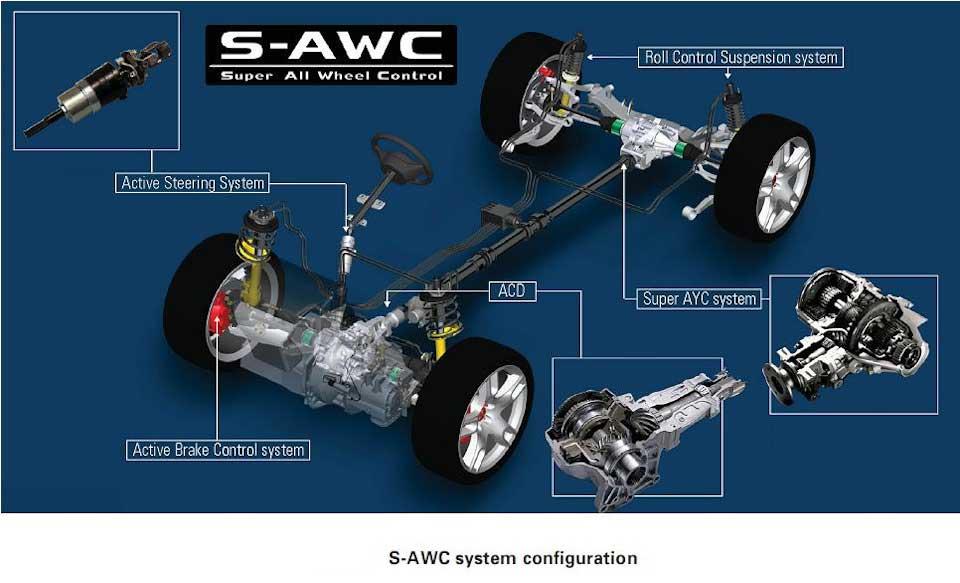

Устройство и принцип роботы

Маркировка S-AWC характеризует не только трансмиссию, а невероятную философию ведущих инженеров японского холдинга, подразумевающую внедрение тяги для управляемости и контроля над авто в самых различных условиях.

Информация о тяге силового агрегата, интенсивности нажатия педали газа, вращении колес и угле поворота руля обрабатывается штатной электроникой, поэтому работа S-AWC всегда остается корректной.

Комплекс быстро определяет, в каком состоянии находится машина – идет на разгон или замедляется, двигается без резких маневров либо входит в повороты.

Для работы с крутящим моментом при разворотах задействуется электроусилитель руля EPS, передовые тормозные механизмы и дифференциал AFD, подбирающий подходящий вращательный потенциал между колесными осями для сохранения сцепления с полотном.

Кроме того, трансмиссия обеспечивает контроль за скоростью на основе анализа направления транспортного средства по датчикам ускорения.

Преимущества и недостатки

Сначала о плюсах вискомуфты:

• простейшая конструкция;
• прочный корпус, выдерживающий давление до 20 атмосфер;
• доступная стоимость из-за простоты конструкции;
• не требует обслуживания, обычно эксплуатируется без поломок в течение всего срока службы автомобиля.

Основные недостатки вискомуфты:

• невозможность ремонта (если вязкостная муфта сломалась, ее меняют на новую);
• опасность перегрева при длительной работе;
• отсутствует возможность ручной блокировки;
• неполное автоматическое блокирование;
• срабатывание с запозданием;
• несовместимость с антиблокировочной системой тормозов (ABS);
• отсутствие контроля за полным приводом;
• крупные муфты сильно уменьшают клиренс.

Управление приводом

Именно с управлением полным приводом связано большинство распространённых заблуждений, культивируемых владельцами популярных пикапов. Постараемся эти заблуждения развеять.

Трансмиссия автомобилей, оснащённых приводом Easy Select, имеет три режима работы.

1. 2H. Крутящий момент передаётся на задние колёса, а раздаточная коробка работает в стандартном (повышающем) режиме. Используется при движении по трассам с твёрдым покрытием во всём диапазоне скоростей.
2. 4H. Включены оба моста. Как и в первом случае, используется повышенный ряд передач. Допускается использование на просёлочных дорогах и, кратковременно, на твёрдом покрытии, на скорости до 100 км/час. Может подключаться в движении.
3. 4L. Крутящий момент передаётся на все колёса через понижающий ряд передач. Рекомендован к использованию только на бездорожье и на скорости не выше 60 км/час. Включение полного привода на L200 в этом режиме должно происходить после полной остановки машины. В противном случае детали трансмиссии могут быть серьёзно повреждены.

Как отличить Super-Select от Easy-Select

На внедорожниках, оснащённых системой Super Select, предусмотрено четыре режима работы трансмиссии. Первые два ничем не отличаются от описанных выше. А вот далее различия есть, причём, весьма ощутимые.

• 4HLc. Крутящий момент передаётся на все колёса через повышенный ряд передач. Межосевой дифференциал заблокирован. Позволяет перемещаться по просёлочным дорогам со скоростью не выше 100 км/час. На асфальте может быть задействован лишь кратковременно.
• 4LLc. Оба моста задействуются через пониженный ряд передач раздаточной коробки при заблокированном межосевом дифференциале. Скорость придётся ограничить, не разгоняясь быстрее 60 км/час. На твёрдом покрытии можно использовать лишь в самом крайнем случае.

Несмотря на наличие межосевого дифференциала, переходить в режимы 4HLc и 4LLc рекомендуется только после остановки автомобиля.

Из сказанного выше становится ясно, что основными преимуществами систем Easy Select и Super Select являются:

• конструктивная простота;
• надёжность.
• эффективность на бездорожье.

Главным же недостатком, который не удаётся устранить даже за счёт доработки и усложнения конструкции, остаётся невозможность эксплуатации машины с подключённым полным приводом во всём диапазоне скоростей.

	Super Select	Easy Select
Конструкция	В конструкцию раздатки добавлен межосевой дифференциал	Простой и дешёвый вариант, без межосевого дифференциала
Другое название	Принято называть «Full Time»	Обозначается термином «Part Time»
Фишка	Есть возможность перераспределять крутящий момент между осями	Главное звено системы – задний мост
Возможности передвижения	Можно спокойно передвигаться на высокой скорости с включённым полным приводом	Не “любит” высокие скорости и дороги с твёрдым покрытием
Режимы трансмиссии	4 режима работы трансмиссии	3 режима работы трансмиссии

Типы и особенности систем полного привода

Постоянный полный привод. В такой трансмиссии крутящий момент от двигателя передается на все колеса. Правда, в процессе ее создания возникла одна проблема, которая не позволяла инженерам позаимствовать технические решения у обычных вездеходов. Дело в том, что у настоящих «джипов» связь между передней и задней ведущими осями – жесткая, т.е. без дифференциала.

Если на автомобиле с такой трансмиссией ездить по дорогам с твердым покрытием, управляемость у него будет очень плохая, так как передние и задние колеса проходят разный путь, а следовательно, менее нагруженные из них стремятся к пробуксовыванию.Пришлось, помимо переднего и заднего межколесных дифференциалов, установить еще и третий – межосевой или, как его еще называют, центральный дифференциал.

В зависимости от его характеристик крутящий момент распределили между колесами передней и задней оси в необходимой пропорции. Тем не менее в таком виде полноприводная трансмиссия оказалась пригодна только для дорог с однородным дорожным покрытием. На скользкой дороге может возникнуть ситуация, когда весь крутящий момент двигателя будет передаваться на колесо, потерявшее сцепление с дорогой, и автомобиль не сможет сдвинуться с места. Причем шансов попасть в такую ситуацию у полноприводной машины в два раза больше, чем у передне- или заднеприводной. Эту проблему решили путем установки межосевого дифференциала повышенного трения или механизма автоматической его блокировки.

Автоматически подключаемый полный привод. В нормальных дорожных условиях такая трансмиссия работает как передне- или заднеприводная. Это позволяет автомобилям сохранять «фамильные» черты, свойственные тому или иному типу привода. А в экстремальных ситуациях, когда одно или два ведущих колеса теряют сцепление с дорогой и начинают пробуксовывать, крутящий момент перераспределяется и на колеса другой оси.

Конструктивно это осуществляется таким образом. Вал, который передает крутящий момент на ведущую ось, через специальную муфту связан с колесами другой оси. Муфта обычно устанавливается вместо межосевого дифференциала или в непосредственной близости к заднему мосту. В нормальных условиях движения муфта разблокирована, а в экстремальных ситуациях- блокирует и передает крутящий момент на колеса вспомогательной оси. В автомобилях с автоматически включаемым полным приводом применяются несколько типов муфт: уже упоминавшаяся вискомуфта, электронно-управляемые фрикционные муфты, гидравлические системы блокировки фрикционной муфты и т. д.

Системы с ручным включением полного привода. В отличие от «заряженных» версий легковушек со спортивным характером полный привод у внедорожников должен выполнять свою первозданную функцию – помогать передвигаться по дороге с плохим покрытием, где особенно не погоняешь. Такие трансмиссии, как правило, не имеют межосевого дифференциала, без которого не могут обойтись «легковушки» с постоянным полным приводом.

При включенном приводе четырех колес передняя и задняя ось в такой схеме имеют жесткую связь, а крутящий момент передается в соотношении 50:50. Но ездить в этом случае по скоростной магистрали с включенным полным приводом категорически запрещено. Во-первых возникает опасность проскальзывания колес, особенно в поворотах, во-вторых, детали трансмиссии (карданные валы, шестерни колесных дифференциалов и т.д.) испытывают большие перегрузки и если полный привод вовремя не выключить, поломок не избежать. Но все же водители иногда забывают это делать. Поэтому в некоторых схемах есть сигнализаторы или устройства автоматического отключения полного привода при движении с большей скоростью.

Ряд передач на понижение

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Вот его работу и можно контролировать посредством задней ручки. При переключении рычага назад мы будем иметь передаточное число в виде 2,135 – это и есть пониженная передача. Включение такой передачи на понижение рекомендуется производить только тогда, когда машина стоит, и выжато сцепление. Несмотря на то, что руководство такого ограничения не содержит, новичкам и неопытным водителям «Нив» не рекомендуется производить переключение во время движения, так как раздаточный механизм «Нивы» не снабжен синхронизатором.

Жесткое подключение

Автомобили с такой трансмиссией стоит рекомендовать водителям, часто передвигающимся по труднопроходимым местам либо проводящим свободное время в походах, на охоте или рыбалке. Именно там они сумеют реализовать весь потенциал автомобиля и смогут закрыть глаза на его недостатки.

Для асфальта такие машины мало подходят. Приходится «таскать» ненужную технику, и снижается безопасность при попадании на обледенелый участок, где легко потерять контроль над автомобилем.

На бездорожье недостатки превращаются в достоинства. Жесткая блокировка исключает взаимное проскальзывание колес, поэтому мы можем быть уверенны, что, по крайней мере, одно переднее и одно заднее колесо будут вращаться (при блокировке всей оси – все колеса).

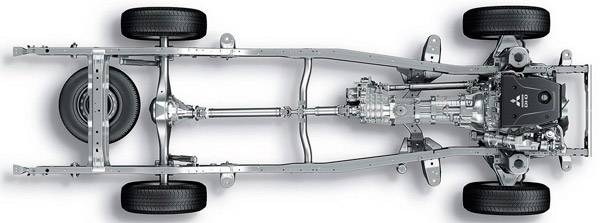

Схема реализации довольно простая. Тяга от двигателя через коробку передач передается к раздаточной коробке. Здесь момент прямо передается на заднюю ось (позиция Н2). Когда активируется режим 4Н, передняя ось жестко подключается к раздаточной коробке (без дифференциала или муфты). С этого момента приводные валы (карданы), идущие на переднюю и заднюю ось, вращаются с одинаковой скоростью. В подавляющем большинстве подобных схем предусмотрен режим 4L – пониженная передача, предназначенная для действительно тяжелых участков.

Жесткое подключение имеет ряд важных особенностей. Здесь нет межосевого дифференциала, который компенсирует разность скоростей передней и задней оси. Поэтому при движении по асфальту или твердым поверхностям с большим коэффициентом сцепления, в трансмиссии возникают огромные напряжения, способные повредить механизмы. На рыхлой поверхности (песок, снег, гравий, грязь и т.п.) такой опасности нет, так как колеса легко проскальзывают. Степень вредного воздействия больше зависит не от скорости, а от траектории – машина движется по прямой или поворачивает. Даже при повороте на низкой скорости возникают огромные напряжения. Поэтому данная схема подходит только для полевых условий.

В то же время, отсутствие в трансмиссии промежуточной электроники и элементов, которые могут перегреваться (как в многодисковой муфте), означает, что вы можете месить грязь часами, не беспокоясь об эффективности привода.

Еще один плюс – долговечность и устойчивость к суровым условиям эксплуатации. Достаточно регулярно менять масло в раздаточной коробке. Даже если внутрь попадет вода, авто сможет довезти вас до дома.

Список автомобилей, использующих простое жесткое подключение полного привода, неуклонно сокращается. В этом нет ничего удивительного, так как желающих купить простой автомобиль с высокими внедорожными способностями становится все меньше.

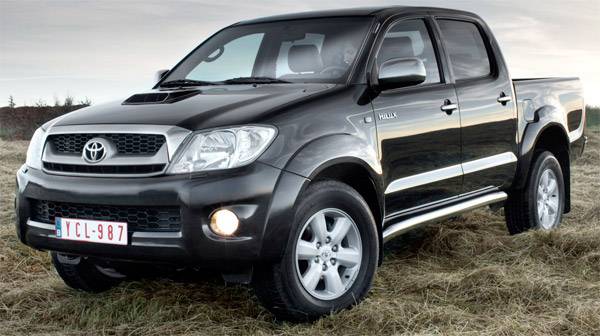

Чаще всего такой тип привода используется в рамных автомобилях. Например, в пикапах, ориентированных на простоту и низкую стоимость – Nissan Navara, Toyota Hilux, Ford Ranger. В то же время, Mitsibishi L200 и Volkswagen Amarok предоставляют водителю выбор – помимо простых версий с жестким подключением оси предлагаются модификации с центральным дифференциалом.

Виды полного привода

Значительное число автолюбителей уверены, что практически все внедорожники оснащены одинаковой системой 4х4. Однако, это не так и вводит в заблуждение многих. Какие же тогда бывают виды полноприводных систем?

Существуют следующие виды, имеющие свои функциональные особенности:

1. Подключаемый.
2. Постоянный.
3. Автоматически подключаемый.

Подключаемый. В авто, ведущей осью является один из мостов. Подключается колёсная формула 4х4 водителем вручную, с помощью рычагов или кнопок управления. Тогда, к ведущий оси подключается дополнительная ось, и автомобиль временно превращается в полноприводной. Подключает дополнительную ось водитель для того, чтобы: преодолеть достаточно сложный участок дороги, труднопроходимую местность, либо бездорожье.

Подключаемый полный привод

Подключаемый полный привод частое используемое решение для автомобилей с высокой проходимостью — внедорожников.

Постоянный полный привод. Этот вид 4х4, где крутящий момент передаётся от движка на все колеса сразу. Используется на различного класса автомобилях с поперечной или продольной схемой расположения двигателя. Современные системы 4на4 оснащаются самоблокирующимися дифференциалами. Они могут распределять мощности в разных соотношениях по осям.

Постоянный полный привод

Постоянный полный привод является прогрессивной системой, которая создаёт динамику и активную безопасность при вождении. Так как электроника контролирует и координирует функционирование и работу системы 4х4. Для этого, в электронику направляются сигналы от датчиков скорости вращения колес. После, идёт моментальное измерение соотношения мощности.

К недостаткам системы постоянного полного привода можно отнести: повышенную нагрузку на элементы трансмиссии, дороговизну конструкции и повышенный расход топлива в сравнении с другими видами привода.

Автоматически подключаемый. Система автоматического подключения полного привода разработана так, чтобы на основании данных с датчиков, автоматически включать к ведущей оси дополнительную. Основным ведущим мостом может быть любой: задний или передний. Автоматически подключаемая система срабатывает в тот момент, когда зафиксирована разносить во вращении колес.

Автоматический полный привод

В обычном состоянии езды, автомобиль с таким типом приводя является моноприводнойным. Система подключается, когда идёт пробуксовка авто. Недостатком является, то что независимо от высокой точности датчиков и техники, только водитель может видеть перед собой сложный участок трассы и заранее подключить полный привод, без ожидания, когда автомобиль начнёт буксовать, к примеру на участке с размытым грунтом.

В итоге

Принято различать три схемы организации полного привода: постоянный, подключаемый автоматически и «ручной». С точки зрения эффективности распределения энергии, проходимости и управляемости в скользких виражах предпочтителен постоянный полный привод.

Наиболее простым и предсказуемым в управлении в заносе является заднеприводный авто – достаточно кратковременно сбросить газ и кратковременно повернуть руль в сторону заноса. На «переднеприводнике» необходимо прибавить газу и вывернуть колеса в сторону поворота. Наиболее сложен зимой в управлении автомобиль с полным приводом: выход из заноса производится аккуратной акселерацией и еле заметными движениями руля в сторону виража.

При потере контроля над автомобилем с любым приводом следует выжать сцепление и нажать до упора на тормоз: двигатель не заглохнет и сохранится возможность быстрого старта, что актуально при расположении на встречной полосе.

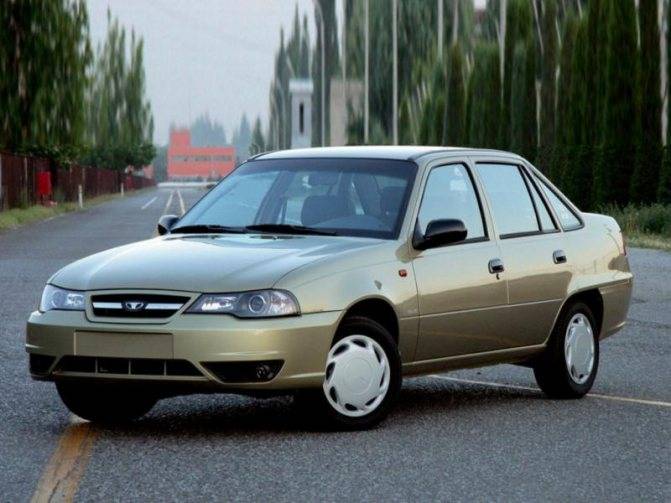

Меняем помпу на «Дэу Нексия»: порядок замены и рекомендации водителям
