Как поменять подушки двигателя на ВАЗ 2110: что нужно знать

Как заменить подушки двигателя на ВАЗ 2110-ВАЗ 2112?

an>Примечание! В данной статье мы поговорим исключительно об 8 клапанных автомобилях, если вы ищите информацию про 16 клапанные движки, тогда переходите на другую статью, под названием: «Замена подушек на двигателе автомобиля Лада Приора», по сути в этих двух двигателях подушки особо и не отличаются, просто в 16 клапанных машинах добавлены дополнительные подушки и убрана одна, задняя подушка двигателя, несмотря на это, левая и правая подушка двигателя присутствует как в 16 клапанном автомобиле, так и в 8 клапанном, но информация по замене этих двух подушек размещена только лишь именно в этой статье, поэтому если вы с них начнёте, тогда не переходите по ссылки а продолжайте просто далее читать данную статью по замене!

Замена левой подушки двигателя:

В начале под машину подлезьте и под саму коробку передач подставьте опору которая на домкрате лежать будет (Это дощечка может быть и не в коем случае чисто домкратом не поднимайте коробку, она может повредиться или если у вас всё же домкрат имеет плоскую поверхность и вы уверены что он не повредит корпус коробки, то можете попробовать поднять коробку передач, без какой либо опоры), затем по не многу поднимайте домкрат (Лучше всего использовать гидравлический, он на вряд ли сорвётся, ну только закрепить его отлично нужно) и за коробку передач, чуть приподнимется сам двигатель, когда это будет сделано, открутите гайку крепящую двигатель к подушки (Указана красной стрелкой) и аккуратно опустите домкрат, чтобы шток вышел из подушки, как только операция будет произведена, выкручивайте два болта которые крепят подушку (Указаны синими стрелками) и полностью снимайте её с автомобиля, устанавливайте новую и металлическую опору на неё которую вы тоже сняли со старой подушке, после чего повторно поднимайте двигатель за коробку и заверните гайку которая шток двигателя к подушке крепит, но только перед этим, обязательно болты крепления подушки к кузову прикрутите.

Замена правой подушки двигателя:

Замена производится как и с левой подушкой, а именно ставится домкрат (Указан красной стрелкой), но только уже не под коробку передач, а под картер двигателя (Указан синей стрелкой) и после чего он поднимает движок и отворачивается гайка которая силовой агрегат к подушке крепит (см. маленькое фото, там как раз и показывается отворачивание этой гайки), затем выкручиваются два болта крепления самой подушки (Зелёными стрелками указаны) и она уже может сниматься с автомобиля.

Примечание! Данная подушка на кронштейне размещена, если вдруг он будет погнут или если вы его просто захотите поменять, тогда открутите три болта крепления этого кронштейна к лонжерону кузова и после этого его снимите, кстати, перед тем как начать производить данную операцию, снимите ремень генератора, как это сделать читайте в статье: «Замена ремня генератора на автомобиле», пункт 1 вам нужен!

Замена задней подушки двигателя:

К этой подушке удобней всех подлезть и как правило при наличие хорошего инструмента, она быстро снимается, а снимается она вот как, сперва домкрат под коробку передач подставляется и он её чуть-чуть приподнимает, затем выкручиваются две гайки (Их на фото ниже не видно, сама подушка синей стрелкой указана и вороток красной указан, при помощи которого и происходит выкручивание одной из гаек) которые подушку к кузову крепят и ещё две гайки болтов, крепящих подушку через кронштейн к коробке (Данные гайки указаны зелёными стрелками на маленьком фото) и можете снимать старую подушку, совместно с кронштейном с силового агрегата.

Примечание! Подушки в магазине могут продаваться как в сборе с кронштейном, так и без него, если вы вдруг именно такую подушку и купили, то обязательно со старой снимите кронштейн для неё, между собой они скрепляются при помощи всего лишь одного болта (Указан красной стрелкой), отвернув который, кронштейн можно будет разделить с подушкой (Рекомендуем кронштейн в тиски зажимать, так будет гораздо удобней болт откручивать)!

Дополнительный видео-ролик: Приблизительно понять весь процесс по замене подушек двигателя на автомобилях десятого семейства, вы можете прочитав статью и просмотрев чуть ниже видео-ролик, с наглядной инструкцией.

Подушка – это элемент опоры двигателя, которая служит для крепления мотора к кузову автомобиля. Опора представляет собой резинометаллическую конструкцию, состоящую из стального корпуса и толстой каучуковой подушки.

Основная роль подушки заключается в гашении вибрации, идущей от мотора.

На автомобилях ВАЗ 2110 восьмиклапанные двигатели крепятся к кузову 3 опорами (двумя боковыми и задней), а шестнадцатиклапанные – 4-мя (двумя боковыми, нижней передней и верхней передней).

Нужно ли менять

Каких-либо рекомендаций по замене подушек в зависимости от их ресурса нет, но определив их неисправность, тянуть с заменой не стоит. Вибрационные процессы способны не только ухудшить комфорт водителя и пассажиров, но и привести к деструктивным процессам в самом двигателе или КПП.

Решив отремонтировать элементы крепления двигателя, нужно определиться с тем, будете ли вы менять сами подушки, или опоры в сборе. В принципе, если сама металлическая опора не повреждена, ее можно оставить, заменив лишь подушку.

Цена комплекта подушек для ВАЗ 2110 стоит в пределах 1300 рублей. Стоимость набора опор в сборе составляет около 2500 рублей.

За работу по замене опор или подушек двигателя на станции техобслуживания с вас возьмут не менее 300 рублей за каждую.

Для восьмиклапанников

1. Подготовьте автомобиль к ремонту: установите его на ровной поверхности, подложите под задние колеса упоры, снимите защиту двигателя.
2. Отверните болт натяжителя ремня генератора, и снимите ремень (ключ на 13).
3. Домкрат установите под двигатель, подложите под его верхнюю часть толстый деревянный брус или доску. Приподнимите двигатель так чтобы снять нагрузку на его опоры.
4. Открутите гайку центрального крепления правой подушки (ключ на 15).
5. Отверните болты фиксации подушки к кронштейну (ключ на 13).
6. Снизу со стороны правой арки открутите 3 болта крепления кронштейна к лонжерону (ключ на 17).

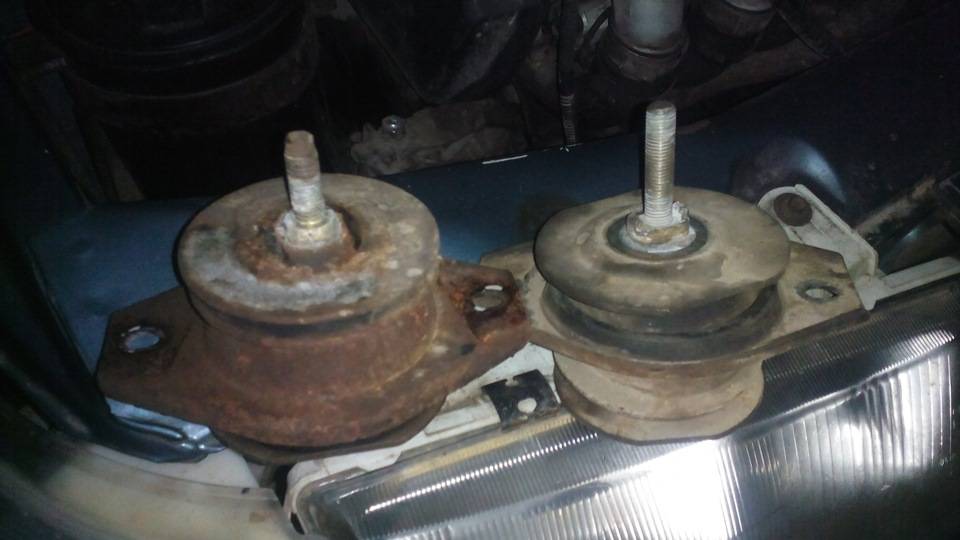

7. Снимите кронштейн и замените старую подушку на новую.
8. Монтаж произведите в обратном порядке.
9. Передвиньте домкрат под КПП, и приподнимите ее.
10. Отверните гайку центрального крепления левой подушки (ключ на 15).
11. Отверните два болта крепления опоры, и снимите ее (ключ на 13).
12. Замените ее и соберите конструкцию в обратном порядке.
13. Отверните две гайки на 17, крепящие подушку к кузову, а затем еще две гайки ее крепления к КПП (работы по снятию и замене задней опоры проводятся со стороны днища автомобиля).
14. Снимите заднюю опору.
15. Открутите гайку крепления подушки к кронштейну (ключ на 19). Снимите старую подушку, поставьте новую.
16. Установите заднюю опору в обратном порядке.

Для шестнадцатиклапанников

Снятие и замена боковых подушек производится так же, как и у 8-клапанных двигателях.

Работы по замене передней нижней подушки осуществляются исподнизу машины.

1. Отверните болт, фиксирующий штангу передней нижней опоры к поперечине передней подвески (ключ на 15).
2. Отверните гайку болта фиксации опоры к кронштейну двигателя (2 ключа на 15). Извлеките болт.
3. Снимите опору, замените подушку или всю конструкцию.
4. Произведите монтаж в обратном порядке.
5. В моторном отсеке выкрутите болт крепления верхней передней опоры к кузову, придерживая его гайку рукой (ключ на 17).
6. Извлеките болт и гайку.
7. Открутите болт крепления передней верхней опоры к кронштейну двигателя (ключ на 15). Извлеките болт и гайку.
8. Снимите опору, замените подушку или всю конструкцию.
9. Произведите ее монтаж в обратном порядке.

Замена подушки кулис собственными руками

Начинаем:

• автомобиль ставим на эстакаду;
• заходим в салон;
• снимаем чехол и пластиковую ручку сверху;
• специальными плоскогубцами (утконосом) вынимаем стопорное кольцо;
• залезаем под автомобиль;
• подушку кулисы держат четыре гайки, которые нужно открутить.

Примечание. Стоит отметить, что стандартное кольцо вынимается очень легко, ведь на ней имеются специальные ушки. Если куплен новый импортный комплект подушки кулисы, то там имеется другое стопорное кольцо без ушек, но его лучше не ставить, а пользоваться старым.

После замены дефекты опоры кулисы в большинстве случаев не определяются.Сборка осуществляется строго в обратном последовательности: ставится опора, которая фиксируются гайками. Закрепить выше перечисленный теоретические аспекты замены подушки кулисы, необходимо с помощью фото и видео материалов. Инструкция,как выполнить замену своими руками, будет максимально эффективной, если иметь некоторое визуальное подкрепление. В большинстве случаев, цена вопроса невелика, но всё зависит непосредственно и от качества самой детали. Так же на нашем ресурсе Вы можете узнать о замене короткоходной кулисы.

Устройство и назначение опор двигателя «десятки»

За многие годы накопился огромный практический опыт по теме, как поменять подушки двигателя ВАЗ 2110 и видео процессов ремонта тоже можно найти в количестве

Однако мало кто уделяет внимание особенностям детали. И, нужно сказать, напрасно, потому что такие знания помогут точно определить источник вибраций и приобрести нужную запчасть для ремонта. Основное назначение опоры ДВС – снижение уровня вибрации, передающейся от силового агрегата кузову автомобиля

Резинометаллическая конструкция представляет собой стальное основание с толстой резиновой подушкой. Устройство неплохо себя зарекомендовало, поскольку довольно надежно и по деньгам стоит сущие пустяки

Основное назначение опоры ДВС – снижение уровня вибрации, передающейся от силового агрегата кузову автомобиля. Резинометаллическая конструкция представляет собой стальное основание с толстой резиновой подушкой. Устройство неплохо себя зарекомендовало, поскольку довольно надежно и по деньгам стоит сущие пустяки.

Восьмиклапанные моторы Lada 2110 крепятся к кузову в трех точках: справа, слева и сзади. Боковые опоры через сквозные отверстия соединяют кузов с моторным блоком. Задняя опора крепится двумя болтами к коробке передач, и двумя гайками к кузову. Значение этой демпферной детали весьма существенно – она предотвращает продольные колебания ДВС при торможении и разгоне.

Когда следует менять опоры силового агрегата на ВАЗ 2110: признаки и причины

Перед тем, как поменять подушки двигателя автомобиля ВАЗ 2110 и посмотреть видео этого процесса, нужно изучить признаки, которые указывают на поломку резинометаллических опор. Основные симптомы, характеризующие неполадки с демпферными узлами:

1. Вибрации, передающиеся на рулевое колесо и блок педалей при холостом ходу.
2. Посторонний шум в салоне при передвижении по неровной поверхности.
3. Характерный стук в подкапотном пространстве при разгоне и торможении.

Делая выводы после своих наблюдений, нельзя путать вибрации на руле при торможении, которые связаны с дефектами тормозных дисков или колодок. Для большей убедительности нужно открыть капот, и осмотреть опоры силового агрегата. Если положить ладонь на работающий ДВС, то можно почувствовать изменения в его работе.

Многолетний опыт эксплуатации Lada 2110 позволяет утверждать, что причинами выхода из строя демпферных подушек являются следующие факторы:

• Деформационные явления на резиновой опоре вследствие механических и температурных воздействий, а также по причине выработанного ресурса.
• Растрескивание и расслаивание резины от воздействия химически активных компонентов.
• Утрата эластичности, вызванная температурными перепадами.

Преждевременный выход из строя демпферной опоры может быть вызван чрезмерным увлечением владельца такими экстремальными приемами, как резким стартом и экстренным торможением. Детали подвески и так испытывают серьезные нагрузки во время движения, а спортивный стиль вождения еще более увеличивает риск их поломки.

Функции и неисправности подушек двигателя

Как мы уже упомянули, подушки – это надежные защитники от повышенных вибраций, источником которых является двигатель.

Конструктивно они весьма схожи с сайлентблоками и состоят из нескольких конструктивных элементов:

• В ее основе стальные пластины с весьма толстой каучуковой прослойкой.
• На ВАЗ 2112 стоит еще верхняя опора представляющая собой рычаг-шарнир с сайлентблоками (серьга) на десятке ее нет.

Что касается крепления подушек, то с одной стороны они стыкуются с выступами на блоке цилиндров, а с другой – фиксируются к кузову, благодаря сквозному крепежу.

Частая езда по разбитым дорогам, действие повышенных и пониженных температур, естественный износ, низкое качество узла – все это может стать причиной преждевременного выхода подушки из строя.

Первыми «звоночками», свидетельствующими о неисправности устройства, являются повышенные шумы и вибрация в моторном отсеке.

Если своевременно не заменить подушки двигателя ВАЗ 2110, то возможны следующие проблемы:

• Сильный грохот внутри салона после попадания колеса в любую ямку.
• Повышенный износ и вероятность поломки элементов и даже трансмиссии.

Замена

Процедура замены не должна вызывать больших сложностей у тех, кто уже не раз самостоятельно занимался ремонтов своей машины, особенно подвеской, ходовой частью.

Если же опыта нет, тогда рекомендуем обращаться на СТО. Только проверенные и надежные.

Демонтажные работы

Замена имеет свои нюансы в зависимости от того, о подушках для каждого двигателя идет речь. Мы отдельно расскажем про ремонт 8 и 16 клапанных двигателей.

8 клапанные моторы

1. Выберите ровную поверхность для ремонта, подложите упоры под задние колеса, включите ручки.
2. Снимите защиту двигателя.
3. Открутите болты натяжителя генераторного ремня, после чего этот ремень нужно снять. Вам понадобится ключ на 13 миллиметров.
4. Подставьте под машину домкрат, сверху положите деревянную прочную доску и поднимите двигатель до тех пор, пока он не сбросит нагрузку с опор.
5. Ключом на 15 откручивается центральная крепежная гайка изношенной подушки.
6. Теперь ключом на 13 выкручиваются фиксирующие болты подушки, установленные на кронштейне.
7. Снизу возле правой арки выкручиваются еще 3 болта. Они отвечают за соединение кронштейна с лонжероном. Нужен ключ на 17 миллиметров.
8. Кронштейн снимается, извлекается подушка и меняется на новую.
9. Далее сборку выполняйте в обратной последовательности.
10. Пододвиньте домкрат под коробку передач, после чего поднимите ее.
11. С помощью ключа на 15 откручивается гайка центрального крепежа левой подушки.
12. Ключом на 13 выкручивается пара болтов фиксации опоры, после чего она снимается.
13. Выполните замену поврежденного элемента, после чего проведите процедуру обратной сборки.
14. Демонтируйте пару гаек ключом на 17. Они фиксируют подушку к кузову. Затем откручивается еще пара гаек соединения подушки с коробкой передач.
15. Снимите заднюю опору.
16. Ключом на 17 демонтируется крепежная гайка, соединяющая кронштейн с подушкой. Вместо старого элемента устанавливается новая резиновая деталь.
17. Задняя опора возвращается в изначальное состояние путем обратной сборки.

16 клапанный мотор

Если у вас под капотом имеется 16 клапанный двигатель, то здесь есть свои нюансы по замене.

На 8 и 16 клапанных моторах демонтаж и замена боковых подушек проводятся в аналогичном порядке, разницы нет. А передние нижние меняются иначе.

Чтобы поменять переднюю нижнюю подушку на 16 клапанном двигателем, вам нужно:

• Открутить фиксирующие болты штанги передней нижней опоры по отношению к поперечине передней подвески. Для этих целей вооружитесь ключом на 15;
• Открутить крепежную гайку, которая удерживает опору на кронштейне двигателя. Потребуется сразу пара ключей и оба на 15. Болт извлекается;
• Снимите опору, поменяйте на ней подушку или выполните замену всего узла в сборе;
• Выполните обратную сборку;
• В подкапотном пространстве открутите крепежный болт верхней передней опоры к кузову автомобиля, придерживая при этом его гайку вручную. Здесь пригодится ключ на 17;
• Достаньте болт вместе с гайкой;
• Демонтируйте крепежный болт передней верхней опоры по отношению к кронштейну силового агрегата ключам на 15. Болт и гайка извлекаются;
• Опору теперь можно снять, заменить подушку или весь узел;
• Сборка выполняется в обратной последовательности.

Сборка узла

Дополнительная опора

Дополнительная опора

Чтобы монтировать дополнительную опору на 8 клапанный силовой агрегат, установленный под капотом вашего ВАЗ 2110, надо будет приобрести специальный кронштейн, служащий для переноса модуля зажигания.

Отзывы тех, кто выполнял подобные операции утверждают, что при трогании автомобиль не дергает, двигатель не разбалтывается, что положительно сказывается на износе подушек.

Важным полезным свойством доработки путем установки дополнительной опоры является предотвращение срыва нижнего патрубка с радиатора, чем десятки серьезно страдают.

Мнений относительно уменьшения вибраций достаточно много. Одни считают это бесполезным занятием, другие напротив, отмечают существенные улучшения в поведении автомобиля.

Меры профилактики

Чтобы предупредить поломку, лучше всего проводить периодическую профилактику. Так вы затратите намного меньше сил и времени на ремонт.

К профилактическим мерам можно отнести:

• Периодическая проверка затяжки болтов;
• Удаление сухой ветошью загрязнений и следов масла с резиновых элементов опор двигателя;
• Регулярное повторение этих мероприятий раз в 4 месяца.

На практике даже у относительного новичка в области самостоятельного ремонта на замену подушек двигателя уходит не более 5 часов. Но это позволяет развить собственные навыки, а также сэкономить приличную сумму денег на услугах станций технического обслуживания.

Причины выхода из строя демпферов

Самая распространённая причина — деформация резинок. У этого естественного явления есть такая же естественная причина — подушка просто отработала отведённый ей разработчиками ресурс.

Резиновое изделие утратило эластичность по причине устаревания.

Неравнодушны опорные подушки и к повышенным температурным режимам, и к влиянию агрессивных составов. Элемент станет расслаиваться, трескаться и, в конце концов, развалится.

В каждом из вышеперечисленных моментов, опорная подушка движка не будет иметь возможности выполнять свои обязанности со 100-процентной эффективностью.

Замена

Мы уже отмечали, что опор на ВАЗ 2114 в общей сложности три. Но не редко автовладельцы решают установить четвертую — дополнительную подушку. Она служит для соединения картера и поперечены передней подвески. За счет этого снижается износ и вибрации, повышается уровень комфорта. Но учтите, при такой доработке придется искать новое место для модуля зажигания.

Теперь поговорим более детально про три штатные подушки. Замена каждой из них выполняется в определенной последовательности и по соответствующему алгоритму.

Передняя

Чтобы поменять переднюю подушку движка, следуйте инструкции.

1. Загоните автомобиль на яму с ровной площадкой. Застопорите колеса, включите ручник, поставьте коробку в режим первой передачи. Это гарантия того, что машина не скатится неожиданно для вас.
2. Демонтируйте защиту картера и освободите себе доступ к передней подушке.
3. Если машина служит далеко не первый год, а к опорам вы не подбирались давно, тогда обязательно обработайте все крепежные элементы с помощью WD40 или другого эффективного «борца» против ржавчины.
4. С помощью домкрата необходимо немного приподнять силовой агрегат. При этом обязательно используйте брус из дерева в качестве прокладки, чтобы не повредить мотор. Следите за радиатором и вентилятором, поднимая движок. Они не должны сломаться, иначе серьезных расходов вам не избежать.
5. На поперечине кузова располагается довольно длинный болт. Он крепит опору и кронштейн. Его нужно открутить.
6. Теперь откручиваются болты, которые соединяют блок мотора и подушку.
7. Остается извлечь поврежденный элемент и заменить его на новый.
8. Сборка выполняется строго в обратной последовательности.

Подушечка двигателя

Левая

Здесь вам помимо стандартного набора инструментов потребуется еще трос.

1. С помощью троса подцепите КПП и поставьте под нее домкрат.
2. При наличии на вашем авто большого статора (устройство старого образца), без его демонтажа не обойтись.
3. Теперь демонтируем болт, который соединяет кронштейн и опору.
4. Извлеките изношенную подушку.
5. Поставьте новый элемент на место, выполните обратную сборку.
6. Перед тем как прочно закручивать все крепежи, убедитесь, что все оказалось ровно на своих местах.

Путь к левой подушке

Задняя

Здесь также пригодится трос. Как именно выполнить замену? Достаточно просто.

1. По аналогии с левой опорой, подцепите КПП и подставьте под нее ваш домкрат.
2. Ослабьте немного крепежи, которые фиксируют коробку передач и заднюю опору.
3. Ослабьте хват двух гаек на кузове, которые удерживают резиновую опору.
4. Немного поднимите домкратом КПП и открутите обе гайки.
5. От самой коробки откручиваются болты, которые удерживают подушку.
6. Демонтируйте поврежденный элемент, установите новую опору и выполните сборку в обратной последовательности.
7. Если на крепежах имеется ржавчина, рекомендуем очистить ее или заменить болты на аналогичные новые.

Поменять данные элементы не сложно, но все же советуем предварительно проконсультироваться со специалистами, посмотреть обучающие видео инструкции. Это позволит увереннее взяться за работу своими руками и сэкономить внушительную сумму денег на услугах автосервиса.

Чтобы новые элементы двигателя и КПП служили долго и надежно, рекомендуем не экономить на их приобретении. Купите сразу качественные изделия, которые прослужат вам далеко не один год.

О том, как осуществляется замена подушки двигателя ВАЗ 2114, будет рассказано в нашей статье. Силовой агрегат любого транспортного средства с момента его запуска начинает сильно вибрировать, и если не погасить его колебания (которые увеличиваются при наборе мощности), стоит ожидать печальные последствия для рамы автомобиля.

Несмотря на то, что на старых моделях отечественного автопрома роль гасителя колебаний мотора выполняли специальные подушки из плотной и прочной резины, однако двигатель по-прежнему продолжает лежать на раме.

Конструкторы значительно модернизировали моторный отсек переднеприводных моделей последнего поколения (например, на ВАЗ-2114), добавив подушки специальной конструкции, которые теперь еще являются опорами для силового агрегата.

Тем не менее, при наших условиях эксплуатации автомобильной техники, эти элементы подвергаются высоким нагрузкам, и быстрее изнашиваются. О том, в каких случаях необходима замена подушек двигателя ВАЗ-2114, и как самостоятельно ее провести, рассмотрим в этой публикации.

Замена подушек двигателя ВАЗ 2114.

Красивый экстерьер, отменные технические характеристики и многофункциональный салон, конечно, играют важную роль в выборе автомобиля, но не такую, как комфорт. Согласитесь, если машина красивая и мощная, но ехать в ней вам неудобно, вы вряд ли решитесь на ее покупку.

Со временем ничего не меняется. Все те условия, к которым мы привыкаем с самого начала, не должны ухудшаться при эксплуатации. Одним же из главных обеспечений неизменности этих условий выступает исправная работа подушек двигателя, гарантировать которую способны лишь регулярная диагностика и своевременная замена. О последний и поговорим.

Признаки и причины неисправности подушек двигателя ВАЗ 2110

1. Сильный гул в салоне во время работы двигателя, зачастую, свидетельствует о жестком контакте силового агрегата с элементами кузова. Такое явление обычно указывают на разрушение одной из опор, на которых должны покоиться связанные воедино мотор и коробка передач. Если их резина трескается или вовсе отрывается от металлической основы, то силовой агрегат получает дополнительную нежелательную степень свободы, создавая при этом шум.
2. Глухой удар также может раздаваться при резком трогании с места, из-за перекоса двигателя на разорванных подушках.
3. В свою очередь надорванную опору «выдаёт» глухой стук. при каждом нажатии на акселератор и при каждом сбросе газа с переходом в режим торможения двигателем.

Иногда проблема посторонних звуков кроется в прижатой деформированной защите картера. В зазор между соседними защитным листом и поддоном, после выезда на природу, может набиться грязь, что тоже ведет к появлению постороннего гула.

Критичным считается также появление так называемых усталостных трещин опоры двигателя, которые образуются со временем. Обычно их выявляют путем внимательного осмотра подушек.

Инструкция полезна? Да 2 Нет

Комфорт в салоне автомобиля зависит от многих факторов, одним из которых является шумоизоляция. Вибрация кузова ее важная составляющая, которая зависит от подвески, качества дорожного покрытия, а также от работы двигателя. Уменьшить вибрации на кузов призваны опоры двигателя. Разбираемся, как выполняется замена опор двигателя своими руками .

Замена правой опоры двигателя ВАЗ 2110, 2111, 2112

Снятие подушки двигателя показана на примере двигателя ВАЗ-2112. Для двигателей ВАЗ-2110,-2111 процесс аналогичен.Снимаем ремень генератора, ослабляем болт крепления генератора к двигателю (ключ на 13). Ослабляем болт, который фиксирует болт натяжителя и ослабляем натяжитель ремня генератора.Устанавливаем домкрат под картер двигателя, поддомкрачиваем.

1. Отворачиваем гайку крепления подушки (Ключ на 15).
2. Отворачиваем два болта крепления подушки к кронштейну (ключ на 13).
3. Отворачиваем три болта крепления кронштейна к правому лонжерону (головка на 17).
4. Снимаем кронштейн (фото сделано при снятом двигателе).

Отвернув гайку, как показано на фото 1, снимаем и заменяем подушку.

Замена левой опоры двигателя ВАЗ 2110, 2111, 2112

Устанавливаем домкрат под КПП и тем самым приподнимаем двигатель:

1. Отворачиваем гайку левой опоры силового агрегата (ключом на 15). Придерживая КПП, опускаем ее на упор.
2. Снимаем верхний ограничитель подушки.
3. Отворачиваем два болта крепления подушки к кузову (ключом на 13).
4. Снимаем подушку.

Снимаем нижний ограничитель подушки и вынимаем шпильку с лысками, исключающими ее проворачивание в кронштейне коробки передач.

Замена задней опоры двигателя ВАЗ 2110, 2111

Устанавливаем домкрат под КПП:

1. Отворачиваем две гайки крепления задней опоры к кузову (головкой на 17).
2. Отворачиваем два болта крепления опоры к коробке передач (двумя ключами на 19) и снимаем опору.
3. Для разъединения кронштейна задней опоры и подушки отворачиваем болт (ключом на 19), зажав кронштейн в тиски.
4. Вынимаем болт. Собираем кронштейн и подушку в обратном порядке, соблюдая перпендикулярность их привалочных поверхностей и правильное расположение ограничителей.

Кстати, отсутствие этой опоры КПП на 16кл двигателе существенно увеличивает дребезг рычага КПП.

Замена передней нижней опоры двигателя ВАЗ 2112

1. Снимаем брызговик двигателя. Отворачиваем болт крепления штанги передней опоры к поперечине передней подвески (ключом на 15).
2. Отворачиваем гайку болта крепления штанги к кронштейну передней опоры (двумя ключами на 15), вынимаем болт.
3. Снимаем опору. Установка передней опоры не вызывает затруднений, если остальные опоры моторного агрегата закреплены на своих местах. Необходимо лишь слегка покачивать двигатель, чтобы совместить отверстия.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Замена передней верхней опоры двигателя ВАЗ 2112

1. Отворачиваем болт крепления штанги задней опоры к кузову (Ключом на 17), придерживая закладную гайку, чтобы она не выпала из короба.
2. Вынимаем гайку и болт.
3. Отворачиваем гайку болта крепления штанги задней опоры (двумя ключами на 15), вынимаем болт
4. Снимаем штангу.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Снять опоры двигателя самостоятельно сможет каждый, кто хотя бы раз сталкивался с небольшим ремонтом автомобилей. Главное соблюдать последовательность действий и в некоторых случаях поддомкратить КПП.

Кстати, кроме штатных подушек двигателя можно установить и дополнительную опору .

Подготовка к проведению ремонта

Перед началом нужно выполнить несколько действий:

1. Установить автомобиль на ровной площадке.
2. Под задними колесами установить противооткатные башмаки.
3. Открыть капот и отключить аккумуляторную батарею.
4. Установить под двигатель домкрат. Желательно использовать гидравлический, с ним работать удобнее. Обязательно между домкратом и двигателем устанавливайте брусок для смягчения.

Также вам понадобится такой инструмент:

1. Домкрат гидравлического типа.
2. Трещотка.
3. Головки на «17», «19», «15» и «13».
4. Накидные и рожковые ключи.
5. Плоскогубцы.
6. Проникающая смазка типа WD-40.

Заблаговременно обработайте все соединения проникающей смазкой, это позволит выполнить быстрее все работы. Обязательно при установке используйте новые болты и гайки. На резьбе гаек должна быть пластиковая вставка.
