Возможные места негерметичности впускного тракта
Все трубки, шланги вакуумной системы. Чаще всего шланги рассыхаются в местах соединения со штуцерами, трескаются на изгибах
Также подсос неучтенного воздуха может возникнуть вследствие невнимательности, когда после ремонта забывают подключить либо путают местами шланги, сдергивают их со штуцеров по неосторожности.
Система вакуумного усилителя тормозов. Подсос воздуха может происходить не только через обратный клапан или шланг, но и через порванную мембрану, разгерметизацию корпуса вакуумной камеры
Мы уже рассматривали, как проверить ВУТ.
Прокладка впускного коллектора.

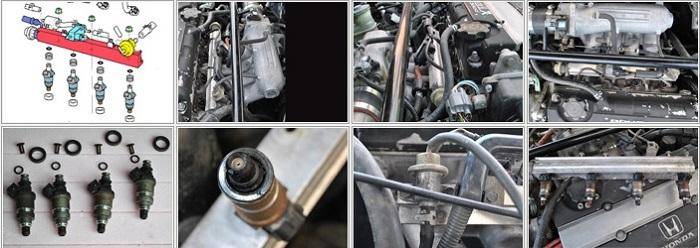

Уплотнительные резинки форсунок.
- Уплотнитель РХХ в месте прикручивания к корпусу ДЗ.
- Ось вращения механической дроссельной заслонки. Возникшая на больших пробегах выработка приводит к появлению люфта. Дроссельные заслонки с электропроводом проблемой подсоса неучтенного воздуха в таких местах не страдают.
- Трещина во впускном коллекторе. Довольно типичная проблема для авто с пластиковыми коллекторами.
- Система вентиляции картерных газов. Причиной подсоса становится негерметичность шлангов, трубок, клапана.
- Негерметичность системы вентиляции бензобака.
Применение диагностического прибора
Сканер позволяет определить дополнительные симптомы, свидетельствующие о том, что причина нестабильных холостых оборотов именно в подсосе воздуха, Прибор позволит в реальном времени наблюдать:
- показания лямбда-зонда;
- степень открытия дроссельной заслонки;
- положение регулятора холостого хода;
- желаемые и действительные обороты холостого хода;
- долгосрочные и краткосрочные топливные коррекции.
На видео специалист-диагност поясняет, как именно использовать эти значения для диагностики подсоса воздуха в двигателе.
Локализируем причину
Рассмотрим основные методы определения причины подсоса воздуха без использования дымогенератора.
- Разбрызгивание очистителя карбюратора вблизи элементов впускного тракта. В состав очистителей входят легко испаряемые и воспламеняемые компоненты. Попадая через место подсоса воздуха в цилиндры, очиститель обогащает топливную смесь. В особо критичных случаях в такие моменты наблюдается кратковременное поднятие оборотов двигателя. Но гораздо достоверней во время теста наблюдать с помощью диагностического прибора за краткосрочной топливной коррекцией. Значения при всасывании очистителя будут подниматься, так как лямбда-зонд зарегистрирует обогащение смеси.
- Разбрызгивание воды. Цель проверки – услышать характерный звук всасывания воды, что обязательно произойдет в месте подсоса воздуха. Для удобства наберите в бутылку воды, предварительно сделав небольшое отверстие в крышке. Обильно полейте места подключения шлангов вакуумной системы, по возможности место стыка блока цилиндров и впускного коллектора. С особой внимательностью проверьте участок после дроссельной заслонки, так как там разряжение и риск появления подсоса выше всего. Но не стоит целиком заливать двигатель холодной водой, а особенно, выпускной коллектор. Резкий перепад температур может привести к его растрескиванию.
Тест дымогенератором
Смысл проверки заключается в подаче во впускной тракт дыма. В местах подсоса воздуха дым будет выходить, что и позволит локализировать негерметичность. Вы можете купить дымогенератор либо соорудить прибор своими руками. В интернете предостаточно различных вариантов конструкции, один из которых показан на видео ниже.
Как дымогенератором найти место подсоса воздуха?
- Заблокируйте впускной патрубок перед воздушным фильтром. Если этого не сделать давление дыма во впускном тракте нарастать будет медленно.
- Отсоедините один из доступных шлангов вакуумной системы, вместо него подключите шланг дымогенератора.
С помощью компрессора подайте дым. Когда система полностью заполнится, вам остается наблюдать за местами утечки дыма, которые могут спровоцировать подсос неучтенного воздуха во впускной коллектор.
Появление такой проблемы для любого водителя всегда неожиданно и неприятно. Сразу перед владельцем возникает несколько вопросов о том, что случилось с автомобилем, где искать неисправность, как её устранить. Большинство водителей обратятся за помощью к специалистам или «знатокам», хотя во многих случаях поиск и устранение неисправности можно выполнить самостоятельно.
Как правильно избавиться от воздуха в системе?
Как бы мы не старались аккуратно заменить старый шланг на новый, все равно в системе будет воздух. Но как его правильно удалить? Есть несколько способов того, как прокачать воздух в топливной системе дизеля:
Подготавливается емкость с дизтопливом. Она должна быть расположена выше уровня, где закреплен насос. Затем находим участок, где есть штуцер «обратки» для слива топлива. Данное место следует хорошо отмыть, дабы исключить попадание грязи (топливная система дизеля очень чувствительна к малейшим соринкам). Далее выкручивается болт штуцера и откачивается через отверстие воздух. Откачивать можно вакуумным насосом (подойдет также и спринцовка). Операция выполняется до тех пор, пока не начнет идти само топливо. После этого болт вкручивается на место, двигатель запускается.
- Снимается шланг подачи горючего с ТНВД и отсасывается завоздушенный дизель до тех пор, пока он не начнет идти плотным потоком. После шланг надевается на штуцер ТНВД и обжимается хомутом. Далее откручивается винт штуцера обратной магистрали. Воздух при этом выкачивать не нужно – он уйдет самостоятельно. Далее мотор запускают и дают ему поработать несколько минут, чтобы окончательно избавиться от частичек воздуха.
- Откручивается болт крепления фильтра. Последний элемент при этом не вынимается. Далее нужно залить в отверстие болта немного горючего. После этого болт закручивается на место. Ослабляют гайку штуцера на второй или первой форсунке. Затем нужно запустить двигатель. когда дизель начнет брызгать из-под гаек форсунок, их необходимо закрутить обратно. Данный способ актуален в том случае, если причиной подсоса стало неплотное прилегание самого фильтра.
Это основные способы удаления воздуха из системы
Обратите внимание, что воздух может оказаться даже при исправных топливных магистралях и других элементах. Достаточно проездить некоторое расстояние на «сухом» баке
Воздух автоматически будет всасываться насосом, а далее поступать на форсунки. Не стоит доводить автомобиль до такого состояния. Желательно заправлять машину не позже того, как загорелась лампа на панели приборов.
Проверка

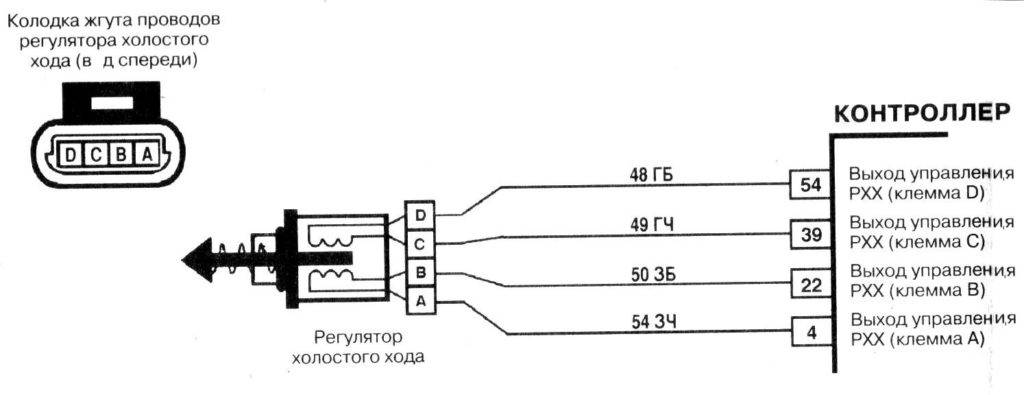

Для проверки РХХ понадобиться мультиметр с помощью которого будут проводиться измерения напряжения и сопротивления.
Проверка цепи
Для начала необходимо проверить цепь питания датчика. Для этого снимаем разъем с РХХ и включаем зажигание на автомобиле, на мультиметре выставляем переключатель на измерение постоянного напряжения величиной 20В. Подключаем один щуп мультиметра к корпусу двигателя, а другой к выводу А на разъеме, мультиметер должен показать напряжение не менее 12В. Затем подключаем щуп к выводу D мультиметр так же должен показать не менее 12В.
Проверка датчика
Проверка датчика заключается в измерении сопротивления самого регулятора. Для этого переводим переключатель мультиметра на измерение сопротивления пределом до 200 Ом. Подключаем щупы к выводам А и В, D и С сопротивление на них должно быть равно примерно 50 Ом. Затем подключаем щупы к выводам А и D, B и C, сопротивление между этими контактами должно быть бесконечно.
Если какой-либо из этих параметров при проверке Вашего РХХ разнится, его необходимо заменить.
Несколько слов об устранении неисправности
Найти подсос воздуха в моторе ВАЗ 2112, 2114 удалось, теперь его следует устранить. Алгоритм устранения проблемы будет разным, в зависимости от места пропуска. Если виновниками становятся хомуты, их подтягивают. Если это выполнить невозможно из-за твёрдости резиновых патрубков, их лучше заменить новыми. Прохудившиеся прокладки также заменяют на новые. В некоторых случаях это может быть трудоёмким процессом, например, при замене прокладки между головкой и блоком цилиндров.
Для этого одного желания недостаточно, так как потребуется использование динамометрического ключа для затяжки болтов головки блока, схема их установки и завинчивания. Через небольшой пробег их придётся ещё раз «дожимать». Немного легче будет заменить прокладку впускного тракта, но также придётся демонтировать, а затем снова установить целый ряд деталей.
Совет! Если такая операция выполняется впервые, запишите очерёдность снятия узлов и деталей. Это облегчит их установку при сборке.
Отмечены механиками случаи, когда силовые агрегаты ВАЗ 2112, 2114 имели подсос воздуха в топливной рампе. Производители ВАЗ почему-то устанавливают резиновый шланг, обжатый двумя хомутами в системе подачи топлива. После их повторного обжатия обычно проблема устраняется. Наиболее часто замена «устаревших» резиновых изделий во впускном тракте решает все возникшие проблемы.
Гораздо сложнее устранить неисправность датчиков впускного тракта таких как МРВ, холостого хода, регулятора холостого хода. Речь идёт не о замене прокладок, а о неисправностях датчиков, по вине которых возможен подсос воздуха в моторах. Устранять подсос воздуха в этих приборах мастера не берутся, просто меняют их новыми. Возможен ремонт токопроводящих дорожек, устранение загрязнений или окислений. На появление подсоса воздуха в автомобилях ВАЗ в топливной системе сопровождается наличием протечек.
Это может быть место соединения электрического бензонасоса с топливной магистралью, регулятора давления топлива, в других местах. Перед началом работы сразу после остановки мотора, следует сбросить давление в топливной системе. В противном случае может произойти выброс топлива и его воспламенение.
ли дать немного постоять машине, давление снизится самостоятельно. Ещё одним местом, где может находится неисправность, могут стать форсунки силового агрегата. Если быть точным, то не форсунка, а прокладка между ней и головкой блока. Эти повреждённые детали не относятся к особо дефицитным, их легко можно купить в торговых сетях, поэтому их просто меняют. Если форсунки демонтированы, а пробег автомобиля солидный, имеет смысл их промыть. Эта процедура вполне выполнима в гараже своими руками.
Эта статья не является прямым руководством к действию, она носит информационный характер. Описать все возможные причины появления проблемы и способы их устранения сложно. Если у читателей имеются вопросы, посмотрите видео: https://vk.com/video240089429_170844002
Как найти подсос воздуха и вакуумную утечку
ХОРОШО. У вас проблемы с работой двигателя, и вы хотите проверить где система подсасывает воздух или теряет герметичность, с чего начать?
Сначала найдите вакуумную диаграмму для вашего автомобиля. Вы можете найти копию вакуумной схемы в руководстве по эксплуатации вашего автомобиля, но большинство производителей автомобилей включают схему в моторном отсеке. Поднимите капот и осмотрите переднюю часть моторного отсека, чтобы найти наклейку.
Если вы не можете найти его в своем руководстве или в моторном отсеке, вы можете купить его в отделе обслуживания дилеров. Другим источником является руководство по ремонту вашего автомобиля, которое содержит все виды полезной информации, которую вы можете использовать для обслуживания и устранения неисправностей многих автомобильных систем. Таким образом, вы сделаете хорошие инвестиции.
Диаграмма вакуума показывает различные устройства с вакуумным управлением и их взаимосвязь. Более новые модели автомобилей отображают сходство компонентов и их расположение.
ХОРОШО. Теперь, когда у вас есть схема вакуума для вашего автомобиля, вы можете приступить к поиску неисправностей для потенциальной утечки. Однако, даже если у вас нет диаграммы прямо сейчас, вы все равно можете выполнить следующие шаги.
( Примечание. Если вы пытаетесь обнаружить потенциальную утечку вакуума из-за кода неисправности, который вы получили после того, как загорелся индикатор Check Engine, возможно, ваш автомобильный компьютер корректирует соотношение воздух / топливо для компенсации, поэтому двигатель может не звучать так, как если бы у него были проблемы с производительностью. Если это так, отсоедините датчик положения дроссельной заслонки или датчик кислорода, чтобы заставить компьютер запустить двигатель в режиме «жесткого кода» , чтобы вы могли слышать двигатель – грубый холостой ход. Это облегчит обнаружение источника утечки вакуума во время диагностики.)
Если вы подозреваете конкретное устройство (или несколько), вы можете начать с этого устройства. В противном случае следуйте схеме и начните проверку каждого шланга. Если у вас нет схемы, проверьте каждый вакуумный шланг, когда вы двигаетесь вокруг двигателя. Большинство вакуумных шлангов тонкие и мягкие, за исключением того, что используется на усилителе тормозов, который является более толстым и прочным по конструкции, и, возможно, шланг PCV.
Устранение утечек вакуума требует тщательного визуального осмотра шланга, проверки его правильного подключения и прослушивания контрольного шипящего звука.
Но шум работающего двигателя может сделать невозможным услышать шипящий звук, исходящий от протекающего вакуумного шланга или прокладки. Для этого у вас есть два варианта: вы можете использовать стетоскоп механика, который помогает усилить звуки в вашем ухе, или вы можете использовать длину шланга для той же цели.
Дешево, надежно и практично
Мы не стали собирать подобное устройство, а нашли его в интернете: девайс, работающий по принципу дым-машины, придумал умелец из Ульяновской области. Изобретение дешевое, достаточно примитивное, но очень полезное.
Устройство собрано из подручных материалов и состоит из двух соединяющихся между собой частей. Первая — кусок трубы с краном, к которому подходит прозрачный шланг со штуцером на конце, вторая — мундштук с резьбовой втулкой и также со шлангом. В мундштук вставляется сигарета, которая прикуривается и создает дым. Обе части устройства соединяются и закручиваются. Шланг, отходящий от крана, подключается к запаске или колесу автомобиля. Это удобно, так как не нужно искать дополнительный ресивер. Кран приоткрывается, а шланг, идущий от мундштука, подключается, например, к пустому трубопроводу.
Полезное видео
Дополнительную интересную информацию по данному вопросу вы сможете найти в видео ниже:
В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).
Причина подсоса на дизельном авто
Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.
На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации.
Пластмасса, в результате вибраций, имеет свойство стираться, а резиновые уплотнительные кольца -изнашиваться. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.
Основные поводы для подсоса, зачастую, таковы:
- старые шланги и ослабшие хомуты;
- поврежденные топливные трубки;
- потеря уплотнения на подключении топливного фильтра;
- нарушена герметичность в обратной магистрали;
- нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.
В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.
Признаки подсоса воздуха
Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной — это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.
Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные.
Как найти подсос в топливной системе дизеля
Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.
Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять — сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.
Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.
Возможные места негерметичности впускного тракта
Все трубки, шланги вакуумной системы. Чаще всего шланги рассыхаются в местах соединения со штуцерами, трескаются на изгибах
Также подсос неучтенного воздуха может возникнуть вследствие невнимательности, когда после ремонта забывают подключить либо путают местами шланги, сдергивают их со штуцеров по неосторожности.
Система вакуумного усилителя тормозов. Подсос воздуха может происходить не только через обратный клапан или шланг, но и через порванную мембрану, разгерметизацию корпуса вакуумной камеры
Мы уже рассматривали, как проверить ВУТ.
Прокладка впускного коллектора.
Уплотнительные резинки форсунок.
- Уплотнитель РХХ в месте прикручивания к корпусу ДЗ.
- Ось вращения механической дроссельной заслонки. Возникшая на больших пробегах выработка приводит к появлению люфта. Дроссельные заслонки с электропроводом проблемой подсоса неучтенного воздуха в таких местах не страдают.
- Трещина во впускном коллекторе. Довольно типичная проблема для авто с пластиковыми коллекторами.
- Система вентиляции картерных газов. Причиной подсоса становится негерметичность шлангов, трубок, клапана.
- Негерметичность системы вентиляции бензобака.
Применение диагностического прибора
Сканер позволяет определить дополнительные симптомы, свидетельствующие о том, что причина нестабильных холостых оборотов именно в подсосе воздуха, Прибор позволит в реальном времени наблюдать:
- показания лямбда-зонда;
- степень открытия дроссельной заслонки;
- положение регулятора холостого хода;
- желаемые и действительные обороты холостого хода;
- долгосрочные и краткосрочные топливные коррекции.
Признаки и причины подсоса
Когда в двигателе образуется неплотность, пропускающая дополнительный воздух, наблюдаются следующие симптомы:
- Первейший признак – «плавающие» обороты холостого хода. Мотор втягивает лишний воздух, а блок управления, анализирующий состав выхлопных газов с помощью лямбда – зонда, пытается правильно приготовить топливную смесь. Но ДМРВ (или ДАД) не учитывает часть притока, поэтому обороты нестабильны (о признаках неисправности датчика написано здесь).
- Доля топлива в горючей смеси уменьшается, отсюда затрудненный пуск силового агрегата «на холодную», когда необходимо обогащение.
- Из-за обеднения смеси теряется мощность двигателя – автомобиль тяжелее трогается с места и разгоняется.
- Поскольку водитель начинает сильнее нажимать педаль газа и принудительно увеличивать обороты, повышается потребление горючего.
Существует несколько причин, почему нарушается герметичность соединений и двигатель подсасывает воздух:
- деформация прилегающих плоскостей (например, всасывающего коллектора к ГБЦ) в результате перегрева;
- слишком частое использование автомобильной моющей химии, способной размягчить прокладки и герметики;
- прохудившиеся шланги либо хомуты на патрубках отбора вакуума в двигателе.
На дизелях воздух иногда втягивается топливным насосом через неплотности магистрали, проложенной от бака. В карбюраторах путь воздушному потоку открывается сквозь изношенные оси и выработанные заслонки.
Как найти подсос воздуха в коллекторе
На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.
Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.
Простой дымогенератор из сигареты
Масляный дымогенератор своими руками
Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.
Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.
Поиск подсоса воздуха
Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.
Проверка подсоса воздуха, пережимая шланги
Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.
Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.
Поиск подсоса воздуха методом пролива бензином
Как обнаружить подсос опрыскиванием
Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.
При поиске подсосов стоит брызгать на:
- Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
- Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
- Соединение ресивера и патрубка дросселя.
- Прокладки форсунок.
- Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).
Проверка наличия подсоса дымогенератором
Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.
От состава топливовоздушной смеси (её «качества») зависит не только максимальная мощность двигателя, но, что иногда важнее, его управляемость – излишний воздух, поступающий во впускной тракт, может стать причиной остановки двигателя в самый неподходящий момент. Допустим, вы выезжаете со второстепенной дороги на главную. Оценили расстояние до потока машин, движущихся по главной дороге – а при попытке «рвануть с места» мотор глохнет… Повреждение авто от бокового удара может быть в этом случае не самым тяжёлым последствием. Каковы могут быть симптомы подсоса воздуха во впускном коллекторе и «как с ними бороться» — тема этой статьи.
Диагностика
Для проверки автомобиля на подсос можно воспользоваться сканером ELM327, как это сделать можно прочитать тут. Данный сканер способен провести диагностику вашего авто и указать имеется ли в нем эта неисправность. Но, проверка сканером не всегда будет эталонной, так как подсос может быть незначительный и ЭБУ попросту может его не заметить.
Лучше всего проверять подсос старым проверенным методом, а точнее несколькими, которые приведены ниже.
Первый способ
Необходимо открутить ДМРВ от корпуса воздушного фильтра. Крепится он двумя болтами под ключ на «10мм». Вынимаем ДМРВ и запускаем двигатель.
Это интересно: Троит двигатель ВАЗ 2106 — изучаем проблему: можно ли исправить своими руками
На работающем ДВС рукой или пакетом перекрываем отверстие датчика, автомобиль должен заглохнуть, а впускная гофра сжаться. В двигателе создается вакуум, который при отсутствии подсоса воздуха будет сохраняться продолжительное время и гофра останется сжатой.
Сжатая гофра в следствии вакуума
Если же на вашем авто гофра мгновенно расправилась или же вовсе не сжалась, то это свидетельствует о наличии подсоса.
Второй способ
Для диагностики данным способом понадобиться насос или компрессор.
Тут так же как и в первом случае, необходимо открутить ДМРВ от корпуса и между ним вставить пакет. Затем закрутить обратно тем самым заблокировать доступ воздуха в двигатель.
На ресивере находим штуцер с заглушкой. Снимаем заглушку и подключаем туда насос, накачиваем в ресивер давление и слушаем, откуда будет исходить шипение. Для более точного определения места подсоса можно использовать мыльный раствор с пульверизатором. Данным раствором обрызгиваем места возможного подсоса и смотрим на появление пузырей.
Третий способ
Данный способ широко используется на станциях технического обслуживания. Поиск подсоса производиться с помощью дымогенератора. Этот способ схож со вторым, но вместо воздуха в ресивер нагнетают дым. Если в двигателе есть подсос, то из этого места будет утекать дым.
Многие заметят, что проверка подсоса воздуха дымогенератором делается на СТО и далеко не у каждого, такой прибор есть в гараже. Но кто мешает сделать дымогенератор самостоятельно своими ручками, ведь в действительности, тут нет ничего сложного.

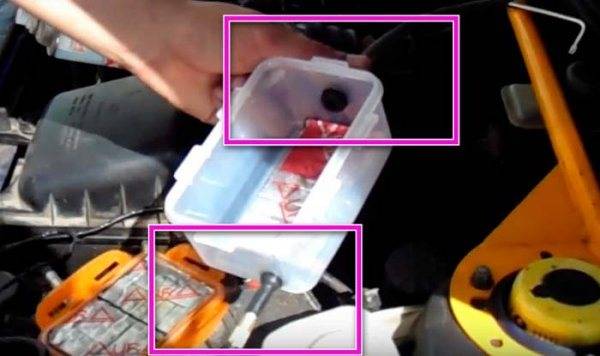

Подготовьте:
Автомобильный компрессор на 12В или обычный насос.
Пищевой контейнер объемом не менее литра
Обратите внимание, контейнер должен быть с плотной крышкой, желательно силиконовой.
Два соска бескамерки. В одном должен быть золотник, через который будет подаваться давление от компрессора, во втором — золотник выкрутите, так как через него будет подаваться задымленный воздух в систему.
2-3 сигареты.
Проделайте с двух сторон контейнера отверстия на одном уровне и вставьте в них соски бескамерки. Для уплотнения можно использовать герметик.
Подсоедините шланг к соску без золотника. Шланг можно взять от обратки клапана продувки абсорбера.
Дальнейший порядок действий:
- Отсоедините патрубок с расходометром от воздушного фильтра и перекройте его любым возможным способом.
- Отсоедините шланг вентиляции картерных газов и заткните его. Вместо него подсоедините шланг, идущий от контейнера.
- Подкуренную сигарету фильтром вставляем в сосок без золотника и плотно закрываем крышку.
- Подсоедините компрессор к первому соску и включите его.

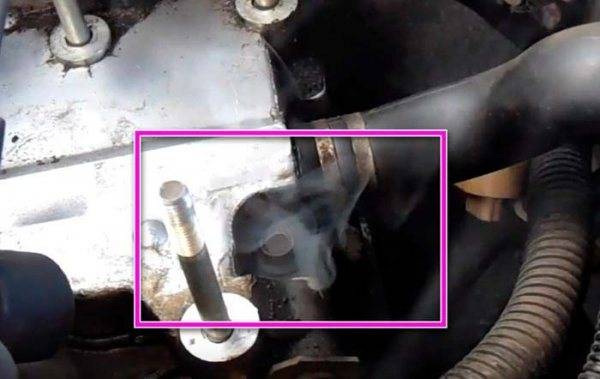

Нагнетаемый воздух создаст давление, белей дым от сигареты начнет распространятся по системе и там, где есть подсос он начнет выходить.
Друга вариация дымогенератора.
Как найти подсос воздуха в коллекторе
На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.
Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.
Простой дымогенератор из сигареты
Масляный дымогенератор своими руками
Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.
Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.
Поиск подсоса воздуха
Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.
Проверка подсоса воздуха, пережимая шланги
Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.
Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.
Поиск подсоса воздуха методом пролива бензином
Как обнаружить подсос опрыскиванием
Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.
При поиске подсосов стоит брызгать на:
- Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
- Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
- Соединение ресивера и патрубка дросселя.
- Прокладки форсунок.
- Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).
Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.
