Подогреватель тосола, установка и проверка устройства

Для чего предназначен и как устроен

Когда двигатель запускается после длительной стоянки, в первые секунды его детали соприкасаются между собой без смазки. Вязкость холодного моторного масла более высокая, чем в диапазоне рабочих температур мотора. Поэтому, чтобы смазывающая жидкость проникла по узким маслопроводам к деталям двигателя, нужно некоторое время. Особенно страдают от холодного запуска детали поршневой группы. Таким образом, запуски непрогретых моторов сокращают их ресурс до 1.5 раз. Для того чтобы этого избежать, а также облегчить старт движка в морозную погоду, предназначены предпусковые обогреватели, питающиеся от сети 220 В.

Это устройство способно за 30 минут нагреть мотор даже при сильном морозе

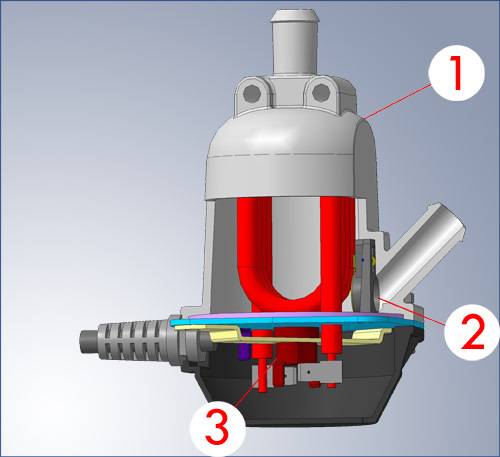

Устройство и работа предпускового подогревателя

Современный подогреватель устроен довольно просто и мало чем отличается от кипятильника. Принцип его работы состоит в том, чтобы нагреть охлаждающую жидкость (антифриз, тосол) до рабочей температуры, от 60 до 70 °C. Нагреваясь, жидкость начинает перемещаться по патрубкам системы охлаждения, нагревая при этом детали двигателя. Для ускорения теплообмена, многие модели снабжены помпами, создающими давление в малом контуре охлаждающей системы.

Чтобы создать давление за счёт разницы температур, нагреватели без помпы подключаются к охлаждающей системе в самой низкой её точке. Устройство с насосом можно подключить к охлаждающей системе в любом месте. Когда температура достигает заданной величины, реле просто отключит нагревательный элемент. Если температура вновь понизится, реле опять включит нагрев тосола. Таким образом, можно заблаговременно подключить устройство, не боясь перегреть охлаждающую жидкость.

Кроме нагрева рубашки охлаждения движка, нагреватели могут параллельно:

заряжать аккумуляторы;
нагнетать тёплый воздух в салон;
управляться дистанционно, включаясь и выключаясь по команде из пульта.

Так можно подключать нагреватели с помпами и без них Мощность нагревательных элементов колеблется в диапазоне от 500 Ватт до 4 квт. Набор дополнительных возможностей зависит от модели и комплектности каждого такого устройства. В продаже есть и довольно простые подогреватели, которые вкручиваются в заглушки или сливные пробки охлаждающих систем моторов.

Сфера применения и разнообразие моделей

Простое устройство и невысокая стоимость являются главными преимуществами предпусковых подогревателей 220 вольт, перед другими их разновидностями. Эти устройства можно самостоятельно установить на любой автомобиль. Нужно только определиться с креплением прибора в подкапотном пространстве и следовать инструкции производителя по установке. Единственное условие, ограничивающее сферу применения — обязательное наличие невдалеке электрической розетки.

Есть модели с дистанционным пультом, на котором можно устанавливать температуру нагрева жидкости и время подогрева таймера

Такие нагреватели лучше всего подойдут для частных домовладельцев или автовладельцев, живущих на нижних этажах многоэтажек. Довольны будут и те, кто имеет неподалёку гараж с подведённым электричеством. Ведь электрическим подогревателем можно управлять дистанционно, с расстояния до 1 километра (при прямой видимости). Если же на пути сигнала будут препятствия, дистанция значительно сократится.

Сегодня автомобилисты могут приобрести предпусковые подогреватели как российского, так и зарубежного производства. Популярны у автомобилистов китайские приборы «Лунфэй», а также норвежские DEFA. Немецкие обогреватели Webasto не очень удобны из-за сложностей в установке, к тому же дороги. Среди изделий российского производства можно отметить торговые марки «Северс» и «Старт», выпускающиеся с комплектами монтажных запчастей для отечественных и зарубежных моделей авто. К каждой модели есть собственный набор монтажных деталей, вместе с инструкцией по установке.

В зависимости от объёма двигателя, можно выбрать модели мощностью от 1 до 3 кВт

Видео: эффективность и особенности электрических предпусковых подогревателей

https://youtube.com/watch?v=Q6acUbOSBhY

Что такое предпусковой подогреватель двигателя

Довольны будут и те, кто имеет неподалёку гараж с подведённым электричеством.

Выхлопная труба не должна располагаться в направлении движения. Для того чтобы этого избежать, а также облегчить старт движка в морозную погоду, предназначены предпусковые обогреватели, питающиеся от сети В.

Все шланги должны быть хорошо закреплены хомутами в местах соединения, защищены от перетирания. Сибирь-М Приборы отечественного производителя марки Сибирь-М, Альянс, Страт имеют меньшую стоимость при идентичных технических характеристиках. Цена предпускового подогревателя, как правило, невысока и в основном зависит от наличия тех или иных опций.

Соединение подогревателя с системой охлаждения должно осуществляться в двух удаленных друг от друга местах вход подогревателя и выход из подогревателя. Главной особенностью современных предпусковых подогревателей двигателя является отсутствие необходимости установки в самой низкой области прохождения антифриза. Всей работой управляет электронный управляющий блок ЭБУ в автономном режиме.

Устанавливая подогреватель Лунфэй придерживайтесь рекомендаций

Предпусковой подогреватель, работающий от сети в В, потребляет довольно много электроэнергии, так как тэн, установленный внутри устройства, имеет достаточно высокую мощность. Он осуществляет принудительную циркуляцию теплоносителя в виде подогретого тосола, что существенно сокращает время на прогрев. Наиболее универсальный вариант 1 — ДВС, 2 — радиатор отопления салона.

Устроен он следующим образом: вольфрамовая спираль помещена в специальный блок. Сам процесс установки займет не более 3-х часов.

Какими бывают предпусковые подогреватели двигателя

Зарегистрируйтесь на сайте 2. Тогда не лишней будет покупка обыкновенного таймера, если уж вам так принципиально важна точность вплоть до каждой секунды.

Аппараты бывают двух типов: электромагнитные; электронные. Корпус ни в коем случае нельзя крепить на саморезы! В черный либо красный цвет окрашена подогреваемая отопителем часть контура.
Подключение подогревателя двигателя на HONDA CAPA.

https://youtube.com/watch?v=RoYHBsSV7vM

Разновидности электроподогревателей

Блочные

Самый простой вид подогревателей, которые устанавливаются в блок цилиндров вместо заглушки сбоку. Они представляют собой электрический нагревательный элемент в корпусе и соединитель. Такие модели не обладают большой потребляемой мощностью (500-700Вт), однако благодаря тому, что стоят непосредственно в двигателе, прогревают его практически по центру. Более сложные системы подогрева двигателя могут оснащаться тепловентиляторами салона, таймером запуска пультом дистанционного управления. Единственной проблемой при установке может стать сапун двигателя (шланг вентиляции картера), поскольку он часто установлен так, что перекрывает заглушку в блоке.

Патрубочные

Такие устройства устанавливаются в разрез основных патрубков системы охлаждения. Сам подогреватель оснащен специальным корпусом-переходником, который устанавливается непосредственно на шланги. Недостатком является то, что большинство таких устройств рассчитаны на стандартный диаметр шлангов. У таких устройств мощность может быть выше (до 2-3 кВт), функционал и оснащенность примерно такая же, как у предыдущей группы.

Выносные

Это особая группа устройств, которые также встраиваются в систему охлаждения, но более сложны по своей конструкции и установке. Такие модели больше похожи на подогреватели «Вебасто», только работают на электричестве, а не бензине. Такие модели наиболее эффективно прогревают охлаждающую жидкость и блок цилиндров. В выносном подогревателе также бывает предусмотрена принудительная циркуляция охлаждающей жидкости, которая лучше способствует равномерному прогреву блока цилиндров и снижает до минимума пагубные действия холодного запуска. Стоимость таких агрегатов различается более, чем на порядок (от 1,5 тысяч рублей за обычные китайские модели до 23 тыс. рублей за действительно хороший американский ХотСтарт). Мощность нагревательного элемента тоже сильно разнится и зависит от литража.

Преимущества

Они не сложны в эксплуатации, надежны, хорошо прогревают тосол даже при очень низких температурах;
Изюминка и преимущество таких устройств лежит в том, что они прогревают охлаждающею жидкость еще до основного пуска двигателя;
Теплообмен между тосолом и деталями двигателя происходит постепенно и равномерно, и это не приводит во время пуска двигателя к сильному износу деталей его цилиндропоршневой группы даже при сильном морозе;
Запуск двигателя при наличии подогревателя тосола практически гарантирован даже при очень низких температурах;
После прогрева двигателя и его пуска уменьшаются нагрузки на стартер и другие агрегаты;
Расход топлива при запуске прогретого двигателя становиться меньше;
Наличие на современных подогревателей тосола дополнительных возможностей, которые позволяют даже заблаговременно прогреть салон автомобиля и ликвидировать обледенение передних стекол.

Факторы выступающие против прогрева двигателя

Современные моторы намного быстрее прогреваются, чем старенькие карбюраторные двигатели. С ростом цен на бензин можно представить, сколько денег уходит на прогрев двигателя каждый раз перед поездкой до рабочей температуры, а это примерно 15 минут. Деньги вылетают в трубу, в прямом смысле, а еще кроме денег происходит загрязнение атмосферы, для людей в нашей стране это не является препятствием, но есть страны, где за прогрев двигателя возле дома вам будет предложен соответствующий штраф. Еще одной причиной не прогревать двигатель является свечи зажигания, они заливаются бензином, что не есть хорошо и вскоре вам придется заменить их.

Установка подогревателя тосола

Разбор установки данного устройства будет производится на примере модели ВАЗ. Для корректной установки необходимо иметь:

Тосол
Тару для того, чтобы слить старую охлаждающую жидкость
Фирменные хомуты
Подогреватель
Шланги охлаждающей системы (армированные)

Для установки подогревателя необходимо произвести следующие действия:

Сначала необходимо отсоединить провода от аккумулятора. Далее нужно произвести слитие старого тосола в тару После этого следует снять крышку заборного штуцера у насоса для топлива и на ее место прикрепить шланг, который входит в комплект подогревателя. Нельзя допускать образования пузырей и воздушных прослоек На болт подвески мотора нужно произвести установку прибора. Чтобы это сделать, надо снять гайку на данном болте и произвести монтаж кронштейна для крепления подогревающего элемента. Крепление конструкции производится штатной гайкой. К установленному кронштейну следует присоединить подогревательный блок Далее следует произвести подсоединение подогревателя тосола к охлаждающей системе автомобиля. Для этого нужно снять крышку расширительного бака. Затем перекрыть отопительный кран. Выходной патрубок нагревательного устройства соединяется со шлангом печки от штуцера мотора. Получившуюся конструкцию следует обвязать хомутом Патрубок насоса охлаждающей системы автомобиля соединяется с входящим патрубком нагревателя. Также закрепите конструкцию хомутом. Шланг следует положить по правой стороне брызговика крыла Если имеет место быть двигатель с инжектором, то питательный элемент подогревателя следует протянуть от трубопровода для слива. Чтобы эту операцию осуществить, надо отвернуть шланг слива, поставить на его место штуцер с плотной прокладкой. Фильтр же устанавливается прямиком в штуцер. Фильтр с топливным патрубком соединяется посредством шланга. Произведенные соединения подлежат обязательной фиксации Если имеет место быть карбюраторный тип мотора, то прибор питания подключается к входящему штуцеру бензонасоса по вышеописанному методу Далее труба отвода газовых выработок надевается на штуцер выхлопа подогревателя. Соединение подвязывается хомутами. Труба направляется в ту сторону, которая является противоположной к направлению движения транспортного средства. Труба крепится посредством болтов на кронштейн цилиндрового блока Точно так же производится установка воздушной трубы на подогреватель охлаждающей жидкости. Наконечник следует установить как можно выше, но он не должен мешать механизму открытия и закрытия капота Пульт управления данным устройством следует закрепить винтом или саморезом к панели приборов. Провода следует проложить сквозь специальные отверстия в щитке. Контакты нужно присоединить к гнездам колодок на подогревателе После этого следует произвести подводку питания электричества к гнездам под номерами один, два, три и четыре колодки ХS 4 И наконец, необходимо произвести заливку тосола. Провода к аккумуляторной батарее устанавливаются на прежнее место. Далее следует повернуть отопительный кран вправо до упора и включить двигатель. Рекомендуется сразу же произвести проверку соединений устройства на наличие течи

Выключите двигатель и долейте необходимое количество тосола При работе следует уделять пристальное внимание технике безопасности. Прокладка проводов и шлангов должна осуществляться таким образом, чтобы не получались перегибы и микротрещины Кстати, рекомендуется также произвести замену штатных шлангов на фирменные армированные. После всех проделанных действий нужно включить двигатель и проследить работу на холостых оборотах

Подогреватель следует выключить на пять-десять минут

После всех проделанных действий нужно включить двигатель и проследить работу на холостых оборотах. Подогреватель следует выключить на пять-десять минут.

Напоследок

Старт двигателя в холодную погоду — это проблема множества регионов страны. Потому наличие подогревателя порой спасает и выручает из сложных ситуаций.

Но сделаю одно замечание. Многие производители ППД утверждают, что с момента пуска подогревателя до полного прогрева мотора пройдет не больше 30 минут. По факту, когда температура очень низкая, на прогрев может уходить 1-2 часа. Так что не всегда стоит верить производителю.

Нужен такой агрегат вам или нет, вопрос сугубо индивидуальный. Для некоторых регионов это действительно важная составляющая. А для других покупка ППД будет просто напрасной тратой денег.

Пишите свое мнение относительно подогревателей и делитесь опытом их эксплуатации на личном примере. Не забывайте подписываться и приглашать к нам своих друзей!

Последствия неправильной установки и эксплуатации предпусковых подогревателей 220 в

Залогом правильной работы подогревающих котлов является их правильная установка. Если обогреватель неправильно врезать в охлаждающую систему мотора, он не будет эффективно прогревать двигатель. В лучшем случае на это уйдёт очень много времени, если котёл врезан в большой контур охлаждения. Тогда ему придётся нагревать весь антифриз, а термостат уже будет бесполезен.

На заключительном этапе установки, важно правильно закрепить электрический сетевой шнур. Он не должен касаться движущихся узлов в моторном отсеке, а также подвергаться нагреву от движка. Лучше всего, если вилка или розетка выведена в районе решётки радиатора автомобиля

Она должна быть закрыта заглушкой, предохраняющей от попадания воды грязи. Шнуры с такими наконечниками можно приобрести в специализированных магазинах — там же, где продаются подогреватели

Лучше всего, если вилка или розетка выведена в районе решётки радиатора автомобиля. Она должна быть закрыта заглушкой, предохраняющей от попадания воды грязи. Шнуры с такими наконечниками можно приобрести в специализированных магазинах — там же, где продаются подогреватели.

Обогреватель нельзя включать при отсутствии жидкости в охлаждающей системе, иначе он выйдет из строя. Если плохо герметизированы места соединений патрубков, утечка приведёт к потере охлаждающей жидкости и перегреву мотора. Повреждение изоляции электрического провода чревато коротким замыканием при его подключении. Если же провести установку котла грамотно, соблюдая все рекомендации производителей — двигатели будут прогреваться быстро. Отзывы автомобилистов в скандинавских странах подтверждают эффективность и удобство таких устройств.

Даже если в регионе эксплуатации автомобиля относительно мягкие зимы, есть смысл в установке подогревателя. Главное, чтобы была возможность подключить его к сети 220 в. К тому же, стоят такие приборы совсем недорого. Установку сможет выполнить даже начинающий автомобилист, так как инструкции прописаны производителем отдельно для каждой модели авто. После этого, двигатель ещё долго будет радовать автовладельца безотказной работой. Да и садиться в прогретый салон, морозным утром, гораздо приятней.

Наверно все знают что такое заводить холодный автомобиль зимой. Да ещё, если на улице сильный мороз и частенько из-за этого возникают проблемы с пуском и прогревом машины.

Сегодня эти проблемы помогают решать предпусковые подогреватели двигателя — Лунфэй. В зависимости от различаемой мощности он (лунфей) быстрее или наоборот медленнее, т.е. с разной скоростью прогревает жидкость в моторном отсеке вашего транспортного средства.

Лунфеи подразделяются на мощности — 1,5 кВт, 2 кВт и 3 кВт. Цена на эти полезные агрегаты пропорциональна их мощности.

Как подключить подогрев двигателя

Чтобы облегчить запуск двигателя в холодное время года, можно установить систему предпускового подогрева. Выполнив установку такого подогревателя, можно не беспокоиться о том, что автомобиль может не завестись в сильный мороз.

Перед установкой подогревателя выполните проверку систему охлаждения. Предпусковые подогреватели работают только с тосолом или антифризом. Любые посторонние присадки, содержащиеся в охлаждающей жидкости, являются недопустимыми для работы системы предпускового подогрева двигателя.

Подогреватель должен быть установлен в горизонтальном положении, выходное отверстие должно быть сверху. Для обеспечения циркуляции жидкости подогреватель крепится на двигатель или раму автомобиля немного ниже нижнего патрубка охлаждающей жидкости.

Расположив подогреватель в максимально низкой точке, подключите к подогревателю нижний патрубок радиатора. При этом шланг с двигателя соединяется с входом подогревателя.

Соедините выход подогревателя при помощи шланга с зарубашечным пространством двигателя в наивысшей точке, но не дальше термостата охлаждающей системы двигателя.

При подключении важно не допустить образование петли на шланге при подключении к двигателю выше точки подключения, поскольку в петле могут образоваться воздушные пробки, препятствующие циркуляции охлаждающей жидкости. 6

Чтобы избежать образования воздушных пробок, наполните антифризом выходной шланг подогревателя, соедините шланг, а затем заполните антифризом всю систему.

Перед включением установленного подогревателя необходимо запустить двигатель и прогреть его до рабочей температуры. Так вы добьетесь освобождения системы от остатков воздуха.

Последствия неправильной установки и эксплуатации предпусковых подогревателей 220 в

На большей части России зима характеризуется суровыми морозами, из-за чего запуск силового агрегата становится непростой задачей. Однако имеется несколько способов, позволяющих легко добиться этого в холодный период года. Заслуженной популярностью пользуется подогреватель тосола. С его помощью охлаждающая жидкость за короткое время достигает оптимальной температуры, в результате чего беспроблемный пуск ДВС гарантирован.

Как установить подогреватель двигателя?

Чтобы установить подогреватель двигателя, нам понадобится:

сам подогреватель;
комплект для установки, может подойти для марки автомобиля «Газель»;
маслоустойчивый шланг с 14 диаметром и длиной около 3 метров;
хомуты для фиксации шланга (диаметр берем немного больше, так как хомут будет закрепляться на штуцере);
герметик для предварительной обработки штуцера перед вкручиванием его в ДВС (двигатель внутреннего сгорания);
хомуты для фиксации шлангов, предпочтительнее производства Германии (другие ломаются);
штуцер (имеется в комплекте монтажа);
тройник (имеется в комплекте монтажа);
крепление для монтажа (уже имеющее гайки и болты);
помпа на марку автомобиля «Газель»;
шпильки, шайбы, гайки для установки помпы к коробке скоростей;
изолента;
антифриз;
блок питания для помпы на 12 В.

Инструменты для монтажа

Чтобы установить электроподогреватель, нам также понадобятся:

отвертки плоская и крестовая;
ключи от 7-го до 17-го;
нож с тонким и широким лезвием;
ключ с головкой на 15 с удлинением, чтобы было удобно выкрутить сливной кран и вкрутить штуцер.

Этапы установки

Установка подогревателя на Тойоту Короллу Е120 с двигателем 5Е включает следующие этапы:

загоняем авто на возвышенность (яму, эстакаду);
снимаем крышку с радиатора;
снимаем крышку с расширительного бачка;
открываем кран радиатора и слива антифриза;
гнем крепление под необходимую форму (лучше в перчатках, чтобы не пораниться);
закрепляем предпусковой подогрев спереди двигателя;
закручиваем гайки для фиксации.

Устанавливаем шланги:

на штуцер, который установили взамен крана слива, устанавливаем шланг с выхода;
на выход помпы крепим шланг, идущий на вход подогревателя.

Устанавливаем штуцер:

при помощи головки с длинной ручкой вывинчиваем сливной кран, на штуцер наносим автогерметик и вкручиваем на место крана.

Если шланг затянуть с помощью одного хомута, будет происходить разгерметизация и появится течь;
чтобы избежать ситуации, когда штуцер может остаться в блоке двигателя, необходимо рассчитать силу при вкручивании, исключая затягивание с чрезмерным усилием;
если все-таки это случилось, необходимо будет купить комплект экстракторов (такой комплект поможет решить появившуюся проблему без труда).

Далее разрезаем шланг на вход печки и устанавливаем тройник, насаживаем шланги и закрепляем их хомутами. Шланг, идущий из тройника, также насаживаем на вход помпы и закрепляем хомутом.

В коробе переключения скоростей имеются отверстия с резьбой, к одному из них закрепляем помпу, используя шпильки.

После окончания установки подогревателя на Toyota Corolla Е120 осматриваем все крепления, подкручиваем гайки, штуцер, хомуты и заливаем антифриз. Прогреваем ДВС автомашины до рабочей температуры.

Почему выгоднее использовать 220-вольтовые устройства?

А теперь поговорим о преимуществах. Первая причина, по которой приобретаются данные подогреватели тосола (то есть те, которые работают от сети 220 В), это их невысокая цена и надежность. Но самое главное, из-за чего автомобилисты ценят такой прибор, так это его простота и легкость установки. Монтировать его и подключать к системе гораздо проще, чем аналогичное устройство, работающее от бортовой сети автомобиля. К тому же такой прибор разогреет салон и зарядит аккумулятор, в то время как бортовой подогреватель лишь разрядит его своим ТЭНом.

Если в вашем автомобиле имеется такое устройство, как подогреватель тосола (ВАЗ 2110 — в том числе), он всегда будет в прогретом состоянии, соответственно, вы не будете тратить свое время и нервы на то, чтобы нагреть мотор в лютый мороз. После нескольких минут работы данного обогревателя у вас будет не только прогретый двигатель, но и теплый салон. А ведь каждый из нас не понаслышке знает, каково садиться в мороз в остывший автомобиль. При -20 градусах холод пробирает аж до костей, а еле-еле рабочая печка потихоньку только начинает подавать теплый воздух. Вдобавок к этому — обледеневшие стекла, которые практически невозможно избавить ото льда… В общем, картина не самая хорошая, особенно для владельцев ВАЗов, в которых плохая не только «обесшумка», но и печка. С подогревателем вы всегда будете садиться в теплый салон и не будете мучиться, отдирая с наружной стороны стекла замерзшие кусочки льда.
