Как подключить автомагнитолу в машине своими руками
Как подключить автомагнитолу в машине — когда устанавливаете головное устройство в автомобиль всегда помните, что силовой провод положительного напряжения должен быть проложен напрямую к клемме аккумулятора с обязательным включением в его цепь специальной колодки предохранителя, характеризоваться высоким качеством изоляции и иметь большую площадь сечения. Данную колодку с плавким предохранителем выгоднее всего устанавливать в непосредственной близости от аккумулятора.
Бывают случаи, когда неопытные автовладельцы совершают грубую ошибку в процессе подключения устройства, а именно: — берут положительное напряжение питания магнитолы от прикуривытеля, такой вариант монтажа совершенно недопустим. Следовательно, из за такого неправильного подключения снижается выходная мощность прибора, особенно явно это заметно при максимальной громкости, когда подсветка начинает мигать. К тому же при явном падении мощности начинают возникать искажения на более ранней стадии воспроизведения мелодии.
Схемотехника магнитолы предусматривает пару проводов положительного напряжения, один из которых красного цвета и является силовым, а другой желтый — выполняет функции передачи управляющего сигнала. Провод отрицательного напряжения имеет черный цвет. Подключается он по стандартной схеме — на корпус автомобиля либо непосредственно к клемме аккумуляторной батареи со знаком «-«. Использовать второй вариант подключения считается предпочтительнее, поскольку сводит до минимума вероятность появления электрических наводок.
Включение встроенного усилителя мощности звука или активной антенны осуществляется по проводу имеющему синий цвет «REM».
Динамические излучатели подключаются при помощи отдельных пар проводов, имеющих свои цвета для каждого пространственно расположенного динамика.

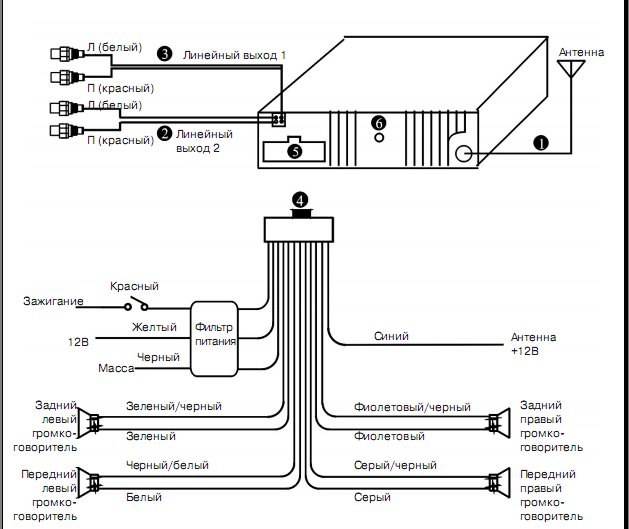

Для наглядности ниже приведена схема подключения:
На данной схеме показано, что один провод имеет явно выраженный определенный цвет, а другой с дублирующей темной полоской, именно этот провод и является проводником отрицательного напряжения, то есть «минус».
Одним из важных моментов при монтаже, считается грамотное подключение акустических проводов. Ведь в случае неправильной сборки относительно цветовой схемы, в дальнейшем могут возникнуть проблемы в установке баланса. Если же динамики были подключены без соблюдения полярности, то в таком случае, установленные сзади динамики будут находится в противофазе, что в итоге приведет к отсутствию низких частот.
Помимо обычных схем подключения магнитолы к автомобилю есть еще несколько возможных вариантов. Например, производят подключение напрямую к клеммам замка зажигания. Но этот способ малоэффективный, если не сказать большего, дело в том, что такая схема не будет работать если не будет ключа в замке зажигания. Есть еще один вариант — подключиться к разъему сигнализации, но такое решение также не нашло широкой поддержки автолюбителей.
Иногда во время эксплуатации устройства возникает необходимость профилактики, ремонта или замене оборудования, поэтому чтобы это было удобно делать, при установке автомагнитолы не нужно укорачивать провода, а эффективнее будет использовать ISO-коннекторы и специальные переходники.
Вот еще одно решение подключение девайса. Провод желтого цвета подается на клемму питания 12v, а провод красного цвета пускается на разъем габаритных огней. Контактная точка габаритов 12v расположена на некотором удалении от магнитолы, по этой причине целесообразно будет применить электромагнитное реле. Питание реле можно получить с контактов лампочки пепельницы.
Положительные нюансы этой схемы:
- Головное устройство само приступает к работе в момент включения габаритов и при этом сохраняет память.
- В момент выключения габаритных огней, головное устройство прекращает работу. Это существенно положительный момент для тех, кто по забывчивости не выключает свет.
- Головное устройства может работать даже если зажигание не включено.
- В случае реализации схемы габаритных огней на светодиодах — потребление электроэнергии совсем незначительное.
В видеоролике ниже, показан процесс подключения автомагнитолы в серийном автомобиле ВАЗ:
Видео:
Через сигнализацию
Часто водители задумываются, а выключили ли они музыку, когда пошли по магазинам и зашли домой. Принцип подключения в том, что аудио система будет включаться и отключаться от сигнализации. Такой тип соединения также уменьшает утечку тока, так как при поставленной сигнализации, магнитола автоматически отключается от питания. Для того, чтобы подключить понадобится два реле на пять контактов и пара диодов. Конкретную схему установки найти можно в интернете для каждого автомобиля, потому что может существенно отличаться тип подключения. Так как в разных машинах, типах сигнализации, своя цветовая гамма проводов.
Подключение антенны
Имея в машине магнитолу, некоторые автолюбители предпочитают слушать музыку или просматривать видео. Но многие водители любят прослушивать в пути любимые радиостанции, поэтому в каждой автомобильной аудиосистеме предусмотрен FM-тюнер. Для его нормальной работы необходима внешняя антенна. Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Питание антенны подается от автомобильной сети через магнитолу.
Китайские аудиоустройства оборудованы специальным выводом с обозначением ANT. В зависимости от настроек питание может подаваться на антенну при включении магнитолы или только радио. Антенный кабель подсоединяется к специальному гнезду, расположенному на задней стенке устройства. Принимающую часть располагают на лобовом стекле. Активная антенна подключается 3 проводами:
В случае установки простого приемного устройства для улучшения качества принимаемого сигнала дополнительно используют антенный адаптер, имеющий в своем составе усилитель. В магнитолах с GPS-модулем применяют активный приемник GPS, который обеспечивает устойчивую работу как навигатора, так и радиоприемника. Подключается аналогично активной антенне для автомагнитолы.
Источник
Установка стерео в приборной панели
Для этого потребуется иметь комплект для монтажа и следовать инструкции, прилагаемой к комплекту. Сначала присоединяйте монтажный комплект к новой стереосистеме, затем закрепите обе в панели винтами. Если у автомобиля есть обновленная версия звуковой системы или встроенная панель управления стереоклиматом, вероятно, понадобится специальный адаптер для подключения к заводской системе.
Адаптер позволяет использовать новую стереосистему с существующей акустической. Этот пакет интеграции позволяет сохранить заводские ЖК-экран и сенсорный климат-контроль. Как только отверстие в панели будет готово, нужно подключить адаптер стереопроводки к жгуту проводов автомобиля и кабель антенны.
В зависимости от выбранной стереосистемы также потребуется подключить различные устройства к задней части стерео, например, микрофон, Bluetooth, USB-кабель, интерфейс управления рулевым колесом или дополнительный входной кабель. Перед тем как подключить USB к автомагнитоле, нужно убедиться, что головной блок уже имеет порт USB и способен воспроизводить цифровые музыкальные файлы через него.
Если у автомобиля нет этой возможности? самый простой вариант — использовать FM-передатчик, который включает в себя как порт USB, так и соответствующее оборудование для чтения и воспроизведения музыкальных файлов.
Неправильное подключение к аккумулятору
Есть парочка возможных подключений, пользующихся популярностью, но являющихся неправильными. Привлекают простотой и быстротой исполнения. Однако хочется предостеречь от их использования.
Соединить красный и жёлтый провод на магнитоле
Чтобы не наделать ошибок, надо знать, как делать не стоит. Часто в отечественных машинах автомагнитолу подключают только к аккумулятору. На оба входных разъёма подают 12 вольт от аккумулятора. Это самый простой способ заставить радио работать без зажигания, но он неидеален.
Неверная схема подключения к аккумулятору
Такой способ на работоспособности магнитолы не отражается. Но, если вы её выключили кнопкой, всё равно будет потребляться ток. Питание есть до тех пор, пока аккумулятор машины жив и устройство всегда «в работе».
Минусы очевидны — более быстрый разряд аккумулятора, если он старый. Однако при хорошем аккумуляторе разрядка его до минимума займёт недели.
Такой способ хорош, когда нужно быстро проверить работоспособность магнитолы. Подав минус на чёрный провод и замкнув между собой жёлтый и красный, при нажатии кнопки включения она должна включиться. Проверить звук можно подключив любой исправный динамик к проводам от усилителя, например, фиолетовый и фиолетовый с чёрным.
От прикуривателя
Так как магнитола находится рядом с прикуривателем, возникает соблазн пода́ть питание от него. Это проще, не надо искать контакты, разъёмы. Но делать так не стоит. При работе от прикуривателя радио работает с помехами.
Второй минус такой схемы — «неправильное» звучание. Если колонки мощные, не надо обладать особым музыкальным слухом, чтобы уловить разницу. Она прямо «бьёт» по ушам.
Как подключить к компьютерному блоку питания
Подключение автомагнитолы от блока питания компьютера является наиболее используемым методом из-за распространенности источников тока и достаточной мощности встроенного трансформатора. Номинальное значение тока, обеспечиваемое трансформатором, указывается на заводской бирке, наклеенной на боковину корпуса. Чтобы подключить магнитолу к компьютеру, потребуется разобрать кабели с выходными колодками, смонтированные на корпусе блока. Для коммутации используется прямоугольная колодка со штекером Molex, содержащая в себе 4 шнура.
Из штекера требуется вынуть провод с изоляцией желтого цвета, отвечающий за подачу положительного сигнала. Допускается использовать для подсоединения 2 шнура с положительным напряжением (от 2 разъемов Molex). В колодке — 2 кабеля черного цвета, предназначенные для коммутации отрицательного контакта магнитолы, при этом используется тот, который расположен рядом с проводником с желтой изоляцией.
Для работы блока стандарта ATX требуется включить шнур в розетку, а затем замкнуть выключателем 2 кабеля с изоляцией зеленого и черного цвета (они расположены в большом штекере, предназначенном для подсоединения к материнской плате компьютера). При установке перемычки напряжение будет подаваться в момент включения вилки в розетку.
Допускается подключение магнитолы к блоку питания компьютера стандарта АТ, в котором не предусмотрено дежурное питание (подобные изделия использовались в 90-е гг). Напряжение на выходах появляется уже в момент включения вилки в розетку. На части приборов установлен переключатель напряжения на 220 В или 110 В. Перед включением блока требуется проверить положение тумблера.
Перед подключением от компьютерного блока питания рекомендуется вскрыть узел и удалить слой пыли, скопившийся на элементах и вентиляторе. Грязь счищается потоком воздуха и кистью с жестким ворсом. Очистка корпуса, крыльчатки вентилятора и трансформатора улучшает охлаждение деталей, необходимое при подсоединении автомобильной магнитолы с повышенным энергопотреблением. Дополнительно осматриваются конденсаторы — детали с вздутиями подлежат замене на изделия с идентичными характеристиками.
После сборки корпус источника питания окрашивается, на боковую стенку выносятся дополнительные тумблеры.
При изготовлении оборудования своими руками на 220 В следует обеспечить защиту от поражения электрическим током. Компьютерные источники питания оборудованы цепью заземления, которая выведена через коммутационный кабель к штепсельной вилке. Необходимо предусмотреть соответствующий контакт в розетке.
Прямая подача питания от компьютера к автомагнитоле не рекомендуется. При совместной работе устройств трансформатор и выпрямительный контур блока питания испытывают перегрузки, приводящие к выходу из строя изделия. Также при работе усилителя наблюдается падение напряжения (например, при воспроизведении глубоких басов), приводящее к некорректному функционированию компонентов компьютера.
Pioneer DEH-1600UB
Краткое описание
DEH-1600UB – это чистейший звук мощностью 4 x 50Вт. Для ее усиления можно подключить другие стереокомпоненты – фронтальные, тыловые АС или сабвуфер через выход предусилителя RCA.
[su_button url=”https://ya.cc/C9Wzp” target=”blank” style=”soft” background=”#c81e1b” size=”13″ center=”yes” icon=”icon: car”]Купить магнитолу на Яндекс Маркете
Воспроизводите CD или CD-R/RW с поддержкой MP3, WMA и WAV файлов, или используйте USB с подсветкой, либо дополнительный Aux-вход для подключения внешних устройств.
Характеристики
| Радиоприемник | есть, цифровой тюнер |
| CD-проигрыватель | есть |
| MP3-проигрыватель | есть |
| DVD-проигрыватель | нет |
| Blu-ray-проигрыватель | нет |
| Усилитель | есть |
| Эквалайзер | есть |
| Навигатор | нет |
| ТВ-тюнер | нет |
| Пиковая мощность | 4×50 Вт |
| Типоразмер | 1 DIN |
| Интерфейс CD-ченджера | нет |
| Цвет | черный |
| Форматы | CD-Audio, MP3, WMA |
| Носители | CD-R, CD-RW |
| Тип дисплея | монохромный |
| Инфракрасный пульт | нет |
| Джойстик на руле | возможно подключение |
| Автопоиск станций | есть |
| Входы | USB |
| USB на передней панели | есть |
| Вход аудио на передней панели | есть |
| Выходы | PreAmp тыл, PreAmp сабвуфер |
| Поддержка Bluetooth | нет |
| Съемная панель | есть |
| Поддержка диапазонов | FM, СВ |
| Поддержка RDS | RDS, RDS/EON, RDS/PTY |
| Тюнер с дальним приёмом | есть |
| Регулировка тембра | есть |
| Количество полос эквалайзера | 5 |
| Поддержка тегов ID3 | нет |
| CD-текст | нет |
| Русскоязычное меню | есть |
| Размеры (ШхВхГ) | 180x50x160 мм |
| Особенности | тыловые АС или сабвуфер |
Подключение магнитолы.
Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:
- Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
- Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
- Отсутствует вывод проводов питания или же это было сделано неправильно.
С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.
Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.
Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения. Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.
Расшифровка цветового обозначения проводов
1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND. 2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT. 3. Плюс замка зажигания обозначается АCC и имеет красный цвет. 4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу. 5. Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет полосу. 6. Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет полосу. 7. Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет полосу.
Как правильно подключить автомагнитолу?
Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм. Для акустических проводов и аац (красный) подойдут провода сечением 1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т.к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.
Схема подключения магнитолы и динамиков
Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая — сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание. Обязательно потребуется установить предохранитель, на расстоянии в 40 см. Предохранитель должен соответствовать минимальному значению в 10 А. Красный же провод подключается к цепи, которая питается после поворота ключа ACC. При подключении красного и желтого провода вместе на плюс аккумулятора, магнитола не будет зависеть от зажигания, но аккумулятор будет быстрее разряжаться. Мощные магнитолы имеют четыре пары проводов, у каждой из которых своя маркировка. При подключении магнитолы в машину может быть ошибочно определена полярность — ничего страшного тут не случится, в отличие от заземления на минус к массе. Динамики имеют или две клеммы, в основном схема подключения динамиков такая: широкая клемма это плюс, а узкая – минус.
Схемы подключения магнитолы
Не все модели отечественных машин имеют положение ключа в замке зажигания, при котором можно было бы отключить питание электрооборудования авто и вытащить ключ. Например, положение «0» у ВАЗ 2107. В этом положении, при отключении большинства потребителей, ключ не вытаскивается.
Замок с положением «АСС» есть только на поздних моделях. Поэтому чтобы обезопасить себя от разряда АКБ при длительном простое лучше использовать одну из предложенных схем.
Подключение к замку зажигания импортных авто
Этот способ «правильный» для импортных авто и «неправильный» для отечественных. Дело в том, что в импортных автомобилях в замке зажигания есть специальное положение ключа, подписанное ACC. Когда ключ в этом положении, подаётся питание на автомагнитолу, а стартер не задействован.
Итак, если подключать автомагнитолу к системе импортного автомобиля без переходника, надо:
- Плюс с аккумулятора автомобиля (обычно жёлтого цвета) пода́ть на соответствующее гнездо в автомагнитоле.
- Вторая точка подключения — вывод замка зажигания с надписью ACC и такой же разъём на магнитоле.
Схема подключения автомагнитолы к замку зажигания импортного автомобиляСхема более чем простая и понятная. Магнитофон будет работать либо пока работает мотор, либо если ключ находится в положении ACC. Если ключ в нейтральном положении — ничего не работает, потерь заряда нет.
В любой схеме в цепи подачи напряжения от аккумулятора (жёлтый провод) стоит поставить предохранитель. Даже если он стоит на входе магнитолы. Гораздо проще заменить предохранитель на проводе, чем искать, что сгорело в радио.
Что будет, если по такой схеме подключить к отечественному автомобилю? То есть, один провод протянуть от аккумулятора, а второй взять с замка зажигания. Радио будет работать только, если включено зажигание. Мотор выключили —
К аккумулятору через кнопку
Сидеть в машине в тишине, или слушать радио при включённом зажигании — не лучший выбор. Потому при подключении магнитолы стараются обеспечить её работу и при выключенном моторе. Один из способов — через кнопку, которая включается при выключенном моторе. Во включённом состоянии она подает 12 В от аккумулятора на второй вход магнитолы, тем самым обеспечивая её работу. Когда мотор работает, кнопка должна быть выключена. Тогда прибор работает по классической схеме.
Как подключить автомагнитолу чтобы работала без зажигания
В чём недостаток этого способа в том, что вы забудете отключить кнопку. А это ускорение «просадки» аккумулятора. Как вариант, в цепь установить подсветку кнопки. Она будет гореть при включённой кнопке, напоминая, что питание надо включить.
Самоподхват, правильная схема работы без зажигания
Это — один из лучших способов включения автомагнитолы в отечественные авто. Для старта надо зажигание включить. Прибор начнёт работу и будет работать до тех пор, пока вы его не отключите кнопкой. Питание от аккумулятора будет, но не будет 12 В от замка зажигания и устройство уйдёт в спящий режим с минимальным потреблением. Для повторного включения надо просто включить зажигание, а когда магнитола заработает, его можно выключить снова.
Подключение автомагнитолы с работой и без зажигания
Как видите, для такого подключения вам потребуется два диода с рабочим напряжением более 12 В и 300 мА. Их включите навстречу друг другу — как на схеме. Эту связку одним концом подключаете к выходу замка зажигания. Среднюю точку (место соединения двух диодов) подключите к красному проводу. Свободный конец связки диодов подключаете к антенному выходу (обычно голубой с белым).
Как работает такая схема? При включении замка зажигания питание протекает через диод и через среднюю точку подаётся на вход +12. Зажигание выключили, и питание подаётся через второй диод от антенного вывода.
Подключение автомагнитолы через сигнализацию
Есть два типа сигнализации для автомобилей. Первый — когда -12 В появляется при снятии с сигнализации второй — при постановке. Второй вариант использовать «без наворотов» не получится, так как включаться радио будет когда вы поставите машину на охрану. А вот с первым — когда минус появляется при отключении сигналки — можно подключить автомагнитолу по простой схеме.
Схема подключения питания автомагнитолы через сигнализацию
Если в сигнализации минус 12 В появляется после снятия с охраны, вывод, на котором он появляется подключаем к катушке реле. Второй контакт питается от АКБ. При отключении сигнализации реле срабатывает и подаёт плюс на магнитофон.
Если в сигнализации появляется минус при постановке на сигнализацию, то лучше использовать схему с кнопкой или реализовать другой вариант.
Размер и виды автомобильных магнитол
Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек, который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.
Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью.
Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.
Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.
В завершение
Как вы смогли убедиться, монтаж магнитолы несложен и по большей части требует лишь вашего желания
Главное обратите внимание, что при любой, непредусмотренной конструкцией, модернизации необходимо позаботиться о изоляции электрических соединений и термоизоляции теплоносителей (гофр воздуховодов)
Торпеда четырнадцатой, как и большинства современных автомобилей создана из синтетических, легко воспламеняющихся материалов, поэтому вопрос безопасности является очень актуальным. Если же вы не уверены в своих силах, обратитесь в профессиональную мастерскую, ведь она намного дешевле сгоревшего автомобиля.
Подключение через самодельный понижающий трансформатор
Для работы автомобильного головного устройства в домашних условиях требуется подать постоянный ток напряжением 12 В. В качестве источника питания используется фабричный или самодельный трансформатор (сделанный на базе заводской конструкции), который подсоединяется к сети 220 В. Для изготовления узла нужно демонтировать вторичную обмотку, а затем намотать 10-15 витков провода, покрытого лаковой изоляцией.
Перед началом работы необходимо определить, какой шнур подобрать для изготовления обмотки. Автомобильная магнитола оборудована усилителем, потребляющим ток до 10-15 А. Самодельный трансформатор должен выдержать нагрузку без перегрева и оплавления изолирующих компонентов. Для улучшения охлаждения применяется установка вентилятора, который подключается на выход диодного моста.
Значение напряжения в обмотке заменяется тестовым прибором, затем пользователь рассчитывает число витков, необходимое для получения 12-вольтового напряжения. Поскольку трансформатор выдает переменный ток, то в цепи нужен выпрямитель, построенный на базе 4 полупроводниковых диодов Д226. В схему включается катушка индуктивности, предусматриваются 2 конденсатора емкостью по 10 тыс. мкФ (расчетное напряжение — 50 В). Диодный мост собирается на пластине гетинакса; возможно применение готового изделия, смонтированного в пластиковом корпусе.
Полученные детали соединяются кабелями, а затем монтируются в защитном кожухе из негорючего материала. Для коммутации магнитолы нужны отдельные шнуры, которые подключаются к штекеру.
Провод с черной изоляцией подключается к отрицательному выводу, с красной и желтой защитой — выводятся к положительной клемме.
Для включения оборудования предусматривается тумблер, разрывающий положительный кабель. Если пользователь желает сохранять в памяти настройки, то необходимо внести корректировки в схему подсоединения. Желтый провод должен оставаться под напряжением после выключения магнитолы, красный (использующийся для питания усилителя) — оснащается переключателем. Затем подсоединяются акустические кабели, идущие к колонкам, и антенный шнур. Для проверки работоспособности следует включить питание и прослушать работу магнитолы на разных режимах.
