Подключение электрики (электропроводки) фаркопа на Рено Дастер: схема розетки

Какой фракоп подойдет для Дастера

Так как этот кроссовер бывает переднеприводным и полноприводным, то и при установке ТСУ возникают вполне решаемые, но все-таки проблемы.

Несмотря на то, что все фаркопы 4х4 совместимы с моноприводными моделями авто, в процессе монтажа устройства придется произвести некоторые доработки. Например, возможно придется подпилить «язычок» бампера. Конечно, в продаже есть модели ТСУ версии 2WD, совместимые с бампером Renault Duster, но даже в этом случае порой приходится выбирать между бампером и запаской. Найти вариант, который не будет мешать ни запасному колесу, ни бамперу очень сложно.

Материалы для подключения фаркопа

Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения:

корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом

Обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах.
качественный одножильный провод, используемый в электропроводке автомобиля, сечение провода не меньше 1,5 мм2;
соединительные колодки, лучше использовать модель с гнездами для предохранителей.
полипропиленовый или металлический гофрированный шланг для изоляции жгутов проводов – 2-3 метра, и пару десятков пластиковых монтажных хомутов для фиксации жгутов проводки.
силикон-прокладка, цвет и производителя выбирайте на свой вкус.

Подбираем под свою машину

Однако бывают исключения. В некоторых случаях при установке американских фаркопов своими руками из-за большего диаметра шара возникает несовместимость с российскими прицепами. Грубо говоря, соединить такой крюк с отечественным прицепом не всегда получается, к тому же иногда приходится перепаивать проводку.

Американский фаркоп имеет в своём составе четыре части, основная из которых, — кронштейн крепления прицепного крюка к заднему бамперу авто. Обычно он располагается на специальной жёсткой раме, которая и крепится к автомобильному кузову. Только учтя эти особенности, можно приступать к выбору прицепного устройства для Renault Duster.

Рено Дастер представляет собой среднеразмерную машину, наделённую чертами легкового автомобиля и внедорожника, то есть принадлежащую к классу кроссоверов. Наиболее предпочтительными для этого автомобиля считаются фаркопы с шаром типа А, например, Bosal или некоторые изделия от фирмы Enganches Aragon. Шар данного типа имеет условно-съёмную конструкцию, закреплён на крюке при помощи двух болтов.

Также можно обратить свой выбор в сторону самых продаваемых на российском рынке устройств:

1. Galia (Словакия).
2. Bosal (Бельгия).
3. Enganches Aragon (Испания).
4. «Лидер-Плюс» (Россия).
5. Thule (Швеция).
6. Imiola Hakpol (Польша).

Как мы уже говорили, следует учесть различия тягово-сцепных параметров фаркопов от разных изготовителей. Большинство российских девайсов к прицепам не позволяют буксировать грузы массой, превышающей 1200 кг, тогда как некоторые зарубежные аналоги без проблем вытягивают 1800. Главное – никогда не берите фаркоп, побывавший в использовании. Он уже изношен и может сломаться в самый неподходящий момент.

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

К ТСУ прилагается описание узлов и деталей

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

• балка поперечная;
• пластины боковые;
• крюк прицепной и его шаровая головка;
• электророзетка;
• соединительные провода;
• элементы крепежа (гайки и болты).

Процесс установки

Установку фаркопа автопроизводитель рекомендует осуществлять на яме или на подъемнике. Если в вашем распоряжении их нет, то можно воспользоваться силовыми стапелями, как на фото внизу.

Облегчаем работу по установке ТСУ

Шаг 1

Распаковываем купленный комплект и разделяем его на элементы.

Для работы под автомобилем нам потребуются:

1. Боковые пластины;
2. Крепежные болты и гайки.

Также подготавливаем отвертку, 2 ключа на 19 и 2 – на 17.

Освобождаем доступ в багажном отделении к заглушкам

Открываем багажник и:

• Отверткой поддеваем пластиковые заглушки слева и справа под обивкой;
• Вставляем в них болты и перемещаемся под автомобиль.

Шаг 2

Крепежные болты под боковые пластины

Видим вставленные в отверстия болты и одеваем на них боковые пластины ТСУ.

Затем:

• Одеваем шайбу;
• Наживляем гайкой;
• С помощью ключа на 19 затягиваем, но не до конца, оставляя возможность регулировки положения пластины.

На фотографии процесс фиксации боковой части

Шаг 3

Пришла очередь монтажа поперечной балки, связывающей в единую конструкцию все тягово-сцепное устройство.

Вид поперечной балки фаркопа перед закреплением на автомобиль

1. Совмещаем отверстие установленной пластины с балкой;
2. Вставляем в отверстие боковой детали болт со стороны колеса;
3. Соединяем детали вместе и наживляем гайку.

Процесс фиксации пластины и балки

1. Повторяем ту же операцию с другой стороны;
2. Надежно фиксируем детали, затягивая их ключами на 19.

Шаг 4

Окончательной операцией по сборке силовых элементов ТСУ является монтаж буксирного крюка. (см. также статью Как установить фаркоп на Нива Шевроле)

Место под установку буксирного крюка и площадки под штепсельную розетку

Вооружаемся ключами на 17:

1. Вставляем в прицепное устройство крюк с шаровым наконечником;
2. Фиксируем его 3 болтами из прилагаемого комплекта;
3. Надеваем площадку под крепление розетки;
4. Наживляем гайки и затягиваем, добиваясь прочного соединения.

Шаг 5

Пришла очередь подключения штепсельной розетки. К площадке фаркопа она крепится с помощью шурупов, а основную сложность монтажа представляет соединение электрической части со штатной проводкой. (см. также статью Устанавливаем противотуманные фары на Газель)

Также как и изготовление наклеек на фары, оснащенность комплекта достигла высокого уровня качества проводки и соединительных элементов

Но и здесь особых трудностей при монтаже быть не должно, поскольку:

1. В комплекте есть подробное описание о том, куда и какой провод подсоединять;
2. В полу багажника предусмотрена заглушка для двух жгутов
3. Клеммная колодка из комплекта соответствует штатной.

Герметичный вывод проводки фаркопа

Вам необходимо:

1. Завести в багажник провода от розетки;
2. Зафиксировать их концы в клеммной колодке;
3. Подсоединить к штатному разъему.

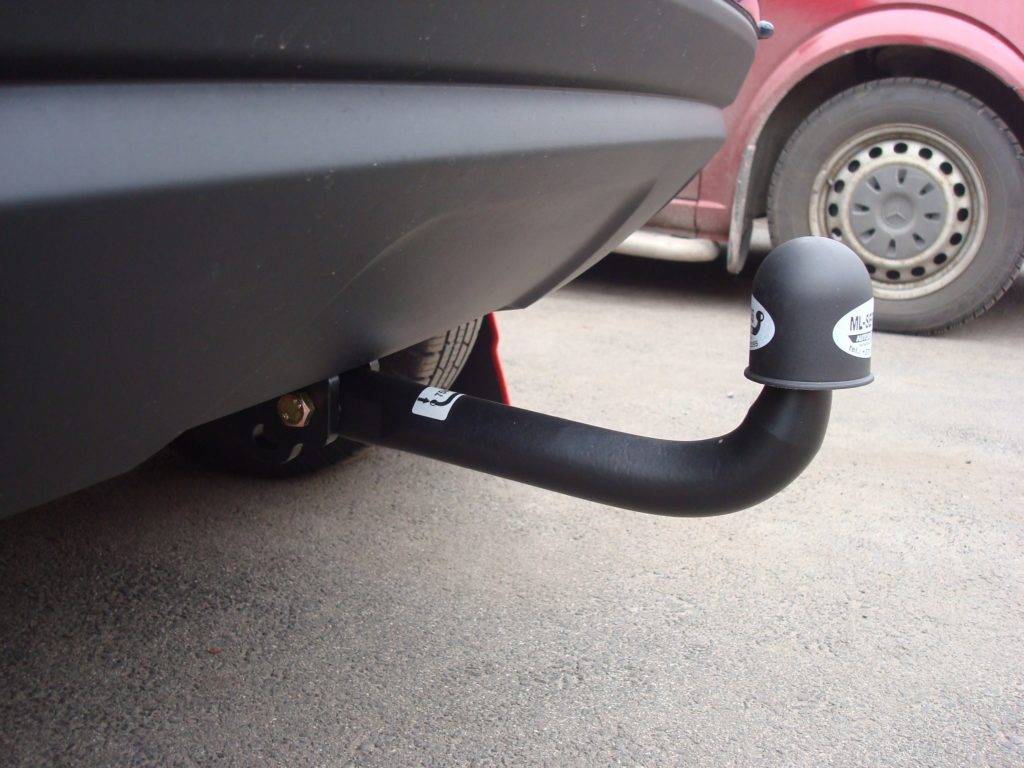

Фаркоп – это…

Задача фаркопа – надёжно связать вашу машину с прицепом или другой машиной, в зависимости от обстоятельств. Но при этом автомобиль должен сохранять достаточную манёвренность. Именно поэтому фаркоп имеет округлую форму – она позволяет закреплённой тележке поворачиваться.

Прицепные устройства бывают нескольких типов:

• разные по ширине (европейского и американского стандарта);
• стационарные и съёмные;
• фланцевые;
• малые, средние, большие (делятся по нагрузочным параметрам, предназначены для прицепов разной грузоподъёмности);
• фаркопы с условно-разъёмным креплением.

Что касается стационарных и съёмных тягово-сцепных приспособлений, то среди них тоже есть разновидности. Так как фаркоп для легкового автомобиля – вещь далеко не обязательная (мало кто возит какой-либо груз, помимо того, что помещается в багажнике), то и крепить его можно как насовсем, так и временно. Прицепной крюк стационарного крепления обычно прикручивается или приваривается к элементам рамы или кузова машины, и после этого его уже не получится снять. Но в последнее время в продаже появилось много быстросъёмных устройств для буксировки прицепов, по своей надёжности не уступающих стационарным. Каким же может быть фаркоп двадцать первого века? Взгляните на это фото.

Прицепные устройства разных типов

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Наименование	Производитель	Цена	Наличие	В корзину
BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р. Дисконт: 1000 р.	>10
DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	700 / 500 р. Дисконт: 500 р.	>10
DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	500 / 300 р. Дисконт: 250 р.	>10
patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	5400 / 4500 р. Дисконт: 4000 р.	1
005-008502	Защита на порожек багажника	Русская Артель	1500 / 1300 р. Дисконт: 1000 р.	>10
PT014-7010402-RDU112901	Накладка на порожек багажника PTGroup	Pt GROUP	1300 / 1100 р. Дисконт: 850 р.	>10
DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р. Дисконт: 1900 р.	>10
R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р. Дисконт: 1500 р.	>10
NRD-009102	Жабо под лобовое стекло (РА)	Русская Артель	2500 / 2100 р. Дисконт: 1800 р.	6
RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 2000 р. Дисконт: 1700 р.	>10

Типы фаркопов

На Рено Дастер 4х4 или модификацию с одним ведущим приводом ставят ТСУ разных типов:

1. Фланцевое. Требует для крепления специальную площадку.
2. Стандартное. Может просто привариваться к кузову машины.
3. Съемное с рамой для установки. При необходимости его легко снять.

Нужный фаркоп в 2018-2019 гг. выпускают производители разных стран:

• Bosal из Голландии;
• Enganches Aragon из Испании;
• Лидер-Плюс из России.

При промышленном изготовлении используется лазерная резка с компьютерными технологиями и толстолистовая сталь. Материалы и готовые изделия проходят испытания в разных условиях эксплуатации.

У фирмы Bosal крюки в вариантах исполнения А, F крепятся к балке 2 болтами, а такие разновидности, как G и N 4 — болтами отличающейся формы.

Хозяин автомобиля может выбрать подходящую форму конструкции:

1. Кронштейном.
2. Прицепным шаром.
3. Буксирным крюком.

Дома на колесах и большинство других современных прицепов оснащены ТСУ под кронштейн или сцепной шар.

Renault Duster dCi Дуся, моя Дуся › Бортжурнал › Подключение проводки фаркопа по Фэншую

Фаркоп установлен давно и с прицепом гоняю постоянно, но вот что то все не как не мог доделать проводку, хотелось сделать все «правильно», больше всего печалило то что надо ставить блок согласования, цена такого блока оказалась около 6 т.р., заехал к офицалам у них есть проводка с блокам на разъемах и стоит это все 10 т.р. И вот в один прекрасный день наткнулся на блок согласования который стоит 2500, паралельно с этим купил комплект проводки фаркопа от первого Дастера.

Полный размер

Вот что пришло

Разобрал разъемы и выполнил

Полный размер

Полный размер

процесс установки занял не более часа и это я делал все размеренно и не торопясь.

Полный размер

Полный размер

Тройнички в действие

Полный размер

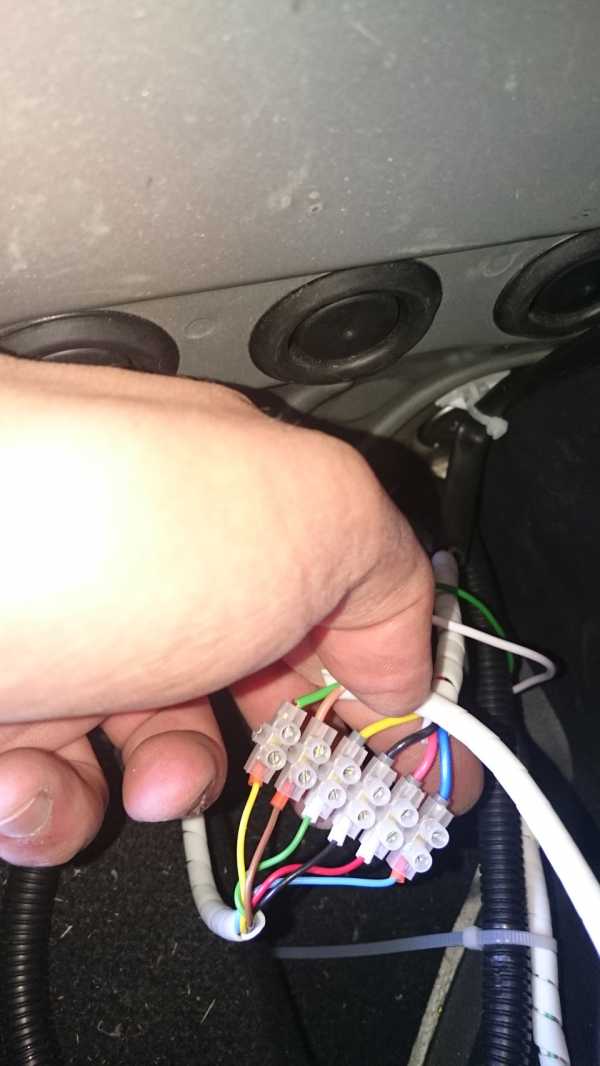

все провода закрепил вот на такие штучки

Полный размер

Пытливый зритель заметит что провода подключены не по цветам, это косяк блока, перепутаны выхода на поворотниках в самом блоке, проверил на 3 раза

Полный размер

уложил это все в левый карман в багажнике, провод плюсов проложил напрямую на аккумулятор через предохранитель

Полный размер

на все это сверху сделал из фанеры фальш полочку

Полный размер

После всей установки был проведен так сказать тест драйв прицепа, все работает, все мигает.

Полный размер

ну и конечно главный проверяющий все проверил и одобрил к применению и эксплуатации

Всем добра берегите себя и будьте внимательнее на дорогах

Выбрали? Теперь ставим

Первым делом внимательно прочитайте инструкцию, уберите всё из багажника и приготовьте инструменты.

Инструменты

Для работы понадобятся:

• Болты и гайки для креплений
• Ключи на 17 и на 19
• Отвёртки
• ТСУ с полным копмлектом частей, то есть сам фаркоп.

Инструкция

1. Начните работу с проверки комплектации сцепного устройства. У стандартного фаркопа должны быть боковые планки, необходимые детали крепежа и электропроводка для подключения световой сигнализации к прицепу. Примерно как на фото.ТСУ в разобранном виде
2. Проверив, всё ли на месте, можно приступать к монтажу. Откройте предварительно очищенный от лишних предметов багажник и отвёрткой удаляем пластиковые заглушки, расположенные по бокам внутри. В освободившиеся отверстия вставьте болты крепления кронштейна фаркопа. Именно то, что автоконструкторы оставили нужные отверстия, серьёзно упрощает работу.Те самые заглушки, которые надо снятьВставляем болты на место снятых заглушек
3. Это нужно делать, находясь под днищем автомобиля.
4. Теперь на вставленные болты нужно надеть боковые пластины. От них будет зависеть надёжность всей системы вашего фаркопа. Эти элементы стоит надёжно зафиксировать гайками и шайбами из комплекта. На первый раз не слишком их затягивайте, так как может понадобиться регулировка.Так выглядит правильно установеленная пластина фаркопа
5. Когда закончите с пластинами, приступайте к фиксации поперечной планки прицепного устройства. Для этой цели служат специальные шурупы. Следите, чтобы планка ТСУ была правильно расположена относительно бампера, то есть полностью им закрывалась и не выпирала. На этом монтаж основных частей фаркопа окончен, осталось только самое сложное, — электропроводка.Последняя оновная часть фаркопа установлена

Как самому провести установку и подключение электрики

Удостоверьтесь, что все механические части прицепного устройства установлены правильно и держатся крепко. Только потом можно ставить площадку с буксировочным крюком и розеткой, после чего окончательно завинтить все удерживающие устройство гайки.

С электрикой всё не так страшно, как кажется на первый взгляд. В общих чертах достаточно завести через соответствующие отверстия провода от розетки в багажник, зафиксировать в предусмотренной производителем и расположенной в багажном отсеке клеммной колодке их концы, после чего лишь подсоединить их к штатному разъёму, как показано на инструкции.

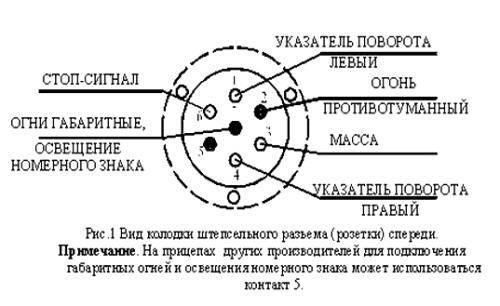

Вот схема розетки одного из российских фаркопов. Многие другие сделаны по точно такому же принципу.

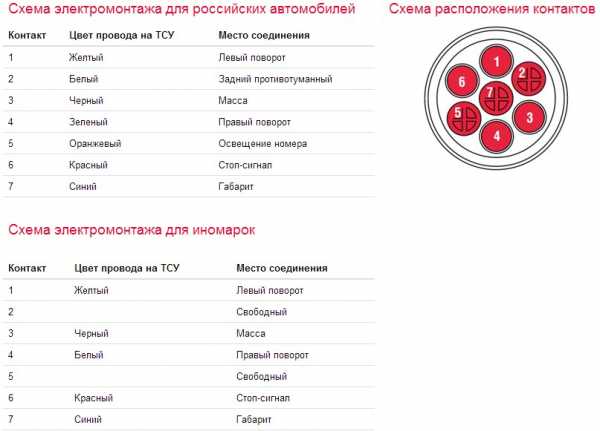

Вот так расположены контакты розетки фаркопа

Розетка ставится на площадку фаркопа и крепится к ней шурупами. Затем нужно найти очередную заглушку в багажнике в самом его полу, которая закрывает отверстие, предназначенное для проводов. Заводим жгут проводки туда. Надо чётко соблюдать инструкцию, чтобы бортовая сеть машины не вышла из строя. В целом нужно выполнить лишь три действия:

1. Завести в багажник провода от розетки.
2. Зафиксировать их концы в клеммной колодке
3. Подсоединить к штатному разъёму.

Видео-подсказка: «Как установить розетку фаркопа на Рено Дастер своими руками»

https://youtube.com/watch?v=-3ASG94rAnE

Поскольку фаркопы комплектуются всеми необходимыми деталями, никаких проблем с установкой быть не должно. После всех манипуляций не забудьте проверить, как работает световая сигнализация на вашем прицепе. Безопасная эксплуатация тягово-сцепного устройства зависит от вашей личной ответственности, а написанного вполне хватит, чтобы понять как его правильно установить.

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Отзыв по установке фаркопа на Дастер

Отзыв: Установка фаркопа на Рено Дастер от Николая.

Любой хозяйственный человек, который живет в своем доме или просто заядлый дачник, наверняка, желает иметь на своем автомобили фаркоп. Это простое устройство позволяет зацепить к своему автомобилю прицеп, но с завода оно не устанавливается, а дилерский центр всегда берет огромные деньги за установку.

В этой статье вы узнаете, как поставить фаркоп на Рено Дастер своими руками и хорошо сэкономить.

Процесс установки

Первым делом нужно загнать Рено Дастер на смотровую яму, эстакаду или подъемник. Без этого будет довольно проблематично

Откройте багажник, вытащите коврик, пол, закрывающий запасное колесо, и обратите внимание на лонжерон с обоих сторон. С каждой стороны находятся четыре пластиковые заглушки, которые нужно вытащить при помощи отвертки

Именно на этих отверстиях и будет крепиться изделие.

Следующий этап – высверлить отверстие под проводку. Под машиной слева находится также пластиковая заглушка овальной формы. В ней высверливается отверстие, а на лонжеронах снизу отрываются другие заглушки, чтобы отверстие стало сквозным.

Со стороны багажника в них просовываются болты с шайбами и втулками, на которых и будет крепиться фаркоп. Заранее в отверстие просовывается проводка идущая на разъем световых приборов прицепа.

Проводку пока оставляем в покое, а на торчащие болты снизу насаживаем крепления и наживляем гайки. Пока что их не затягиваем. Примерьте сам фаркоп и станет заметно, что посередине в бампере нужно вырезать небольшой промежуток, чтобы туда могло зайти сцепное устройство. Срежьте его по размеру и установите фаркоп. Заранее протяните все гайки, установите сцепное устройство и крепление под разъемы.

В соответствии со схемой соедините провода с разъемом и монтируйте его на фаркоп. Кабель при помощи хомутов нужно проложить вдоль фаркопа, чтобы он не болтался и ни за что не цеплялся при движении.

Действия с проводкой

Отключите минусовую клемму аккумулятора и снимите левый задний фонарь. Вытащите с него разъем и проденьте обратно в салон. Правый фонарь снимать не нужно, достаточно просто вытащить фишку.

В соответствии со схемой врежьте провода, идущие на габариты, стоп-сигнал, задний ход и поворотники. На правом фонаре нужно подсоединить только поворотники и габариты. Они представлены зеленым и синим цветом соответственно. Оба провода тонкие. Блок согласования устанавливается в любом месте под обшивкой багажника и в его разъем вставляется главная фишка фаркопа.

Черный провод закрепляется на массе кузова в любом удобном месте. Для этого в багажнике уже есть масса, которую можно свободно открутить и использовать для этих целей. Красный провод тянется вдоль салона под уплотнителями дверей к капоту и выводится к плюсу аккумулятора. Соединять его можно только через предохранитель, чтобы защитить цепь от коротких замыканий.Излишки проводов скручиваются и прячутся под обшивкой. На этом все.

Желаем удачи на дорогах!

Подключение фаркопа к электронике машины своими руками • Сам автоэлектрик

Многим автомобилистам доподлинно известно, что фаркоп может существенно облегчить жизнь, если есть необходимость перевозки собственных грузов. Нанимать грузовое такси обычно бывает неоправданно, вот почему установка фаркопа может стать отличным выходом из ситуации.

У данного устройства общая функция независимо от марки и модели автомобиля

Чем полезен фаркоп как устройство

Фаркоп еще именуют тягово-сцепным устройством. Применяется оно для соединения автомобиля с прицепом для его буксировки. Некоторые приобретают его в готовом виде, некоторые предпочитают изготовление своими руками.

Прежде, чем перейти к электрической части крепления фаркопа, нам потребуется установить его на бампер. Обычно крепят его за одну из буксировочных проушин или предусмотренное отверстие, которое предназначено для сцепки, но закрыто заглушкой.

Если вы хотите закрепить такое устройство своими руками, то могут потребоваться дополнительные отверстия в днище машины и ее лонжероне. Может потребоваться сварочный аппарат и услуги электрогазосварщика. Дополнительно запаситесь наждачной бумагой и болгаркой, на которую можно прицепить шлифовочный круг.

Покупные изделия должны соответствовать конкретной модели авто

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.
4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
8. Затягиваем все нужные болты ключами.

Закрепление на раме авто

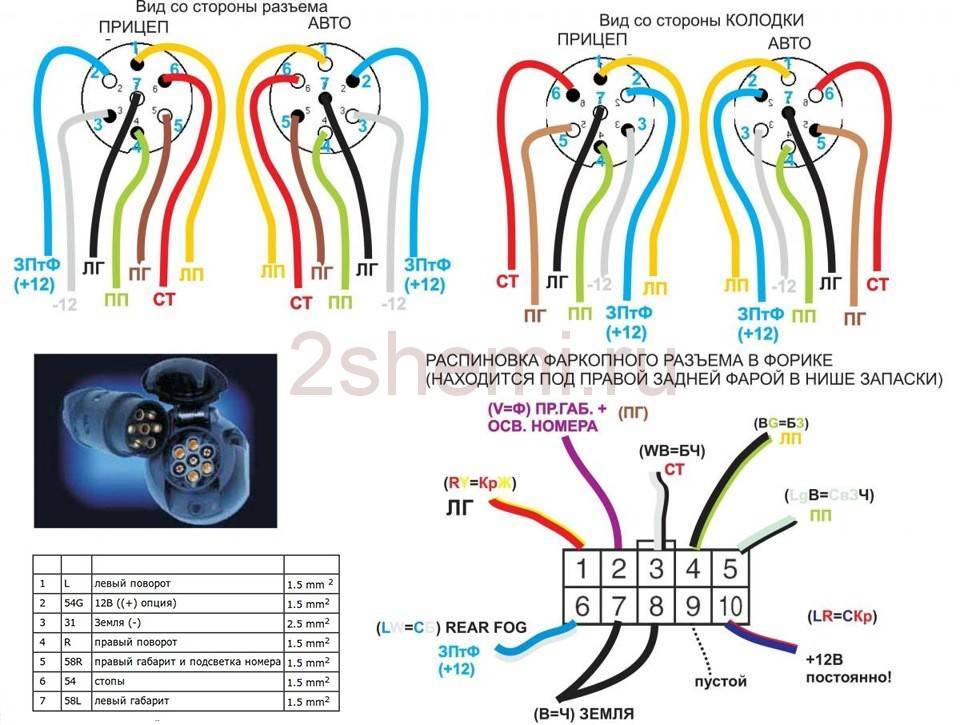

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов.

Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

• Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
• После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

• Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
• Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
• Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Виды разъемов, распиновка и схемы подключения

Разъем фаркопа, также называемый иногда штекером, позволяет стыковать электро-проводные элементы соединяемого с автоприцепом основного транспортного средства.

Различают такие виды разъемов:

1. тринадцатиконтактный разъем розетки, чаще использующийся в России;
2. европейский или американский стандарт, имеющий 7 пин, представляющий семи пиновые разъемы;
3. особенный (специальный) разъем.

Распиновка розетки фаркопа на семь контактов предполагает использование проводников (проводов), диаметр сечения (толщина) которых составляет 1,5 мм и 2 мм, а именно: 6 проводов по 1,5 мм  и 1 провод — 2  мм.

Схема распиновки 7-контактного фаркоп-разъема:

• «L» — провод, который идет к левому поворотнику;
• «54G» — направлен к задней противотуманке;
• «31» — провод-«минус» (2,5 мм);
• «R» — к правому повороту;
• «58R» — провод, который отвечает за правый габарит и подсветку таблички государственного номерного знака;
• «54» — стоп-сигналы;
• «58L» — направление на левую «габаритку».

Распиновка розетки по 13 пиновой схеме подключения проводки фаркопа (распределение по цветам):

1. Желтый — левый поворотник и аварийное включение сигнализации.
2. Синий — противотуманки (если такие предусмотрены конструкцией авто).
3. Белый — «минус», он же «масса», отрицательный заряд (подключается к кузову автомобиля. Дает по 35 А на поворотники, габаритные фонари, «стопы»).
4. Зеленый — правый поворот-сигнал.
5. Коричневый — правый габаритный фонарь  и освещение номерного знака.
6. Красный — стоп-сигналы (отсутствие этих автосигналов на прицепе вашего авто является нарушением согласно действующих правил дорожного движения).
7. Черный — левый габаритный огонь, частичное номерное освещение.
8. Розовый — фара заднего хода.
9. Оранжевый — «плюс», «положительный полюс» или питание авто, которое работает за счет аккумулятора, даже при выключенном зажигании машины.
10. Серый — в отличие от оранжевого, этот контакт обеспечивает работу только при включенном зажигании.
11. Черно-белый — контакт, имеющий отрицательный заряд (противопоставляется положительному серому контакт-сигналу в электрике на фаркопе).
12. Сине-белый — гнездо, которое остается запасным; сюда можно подключать сигнал-провод.
13. Оранжево-белый — отрицательный заряд к «оранжевому» контакту распиновки.

Монтаж электрооборудования

Установка проводки требуется для того, чтобы подключить прицеп. Розетку надо установить на штатное место и зафиксировать на крюке с помощью болтов. Чтобы подключить цепь, требуется провести её от фаркопа к одной из сторон задних фар. Схема подключения электрооборудования:

Процесс установки фаркопа на Рено Логан не требует определенных знаний и навыков. Однако, если вы не уверены в своих силах, то всегда можете обратиться в сервисный центр для установки этого элемента.

Для изготовления потребуются чертежи. Итак, смотрите на картинки ниже – это и есть те самые чертежи по которым можно изготовить фаркоп на Рено Логан своими руками.

Сейчас читают: Двигатель Рено Логан — 1.4 или 1.6 и какой двигатель лучше 8 или 16 клапанный

Первый чертеж – это силовая балка, то, что передает усилия с крюка на несущий кузов автомобиля.

Кронштейн боковой – это соединяющая деталь силовой балки и корпуса автомобиля Рено Логан.

Крюк. За него будет цепляться прицеп. Крюк изготавливается из трубы с приваренным к ней шаром, для изгибания необходимо воспользоваться трубогибом.

Фланец. Одна из деталей силовой балки.

Щека. Помогает в креплении крюка к силовой балке. Как видите – никаких дефицитных деталей и сложных мест, любой умеющий пользоваться сваркой может изготовить такой самодельный фаркоп. Конечно, если у вас нет желания рукодельничать, то можно взять и готовый фаркоп. После того, как вы приобрели или изготовили фаркоп своими руками, его необходимо установить на автомобиль. Я не буду описывать установку, лучше посмотрите как установить фаркоп на Рено Логан на видео.

Как видите – тут тоже нет никаких заморочек, все делается достаточно просто и не требует специального инструмента. Все Сам и своими рукамиНу если сильно хочется, то конечно можно и на Логан фаркоп ставить. Вопрос только в том, что эти фаркопы на не рамных машинах разбивают кузов.
