Выбор карбюратора для «классики» ВАЗ

Как отрегулировать карбюратор на ваз 2101

Что потребуется для регулировки

Сначала нужно подготовить соответствующий ремкомплект карбюратора ваз 2101. Также потребуются новые манжеты, жиклеры карбюратора и прочие запчасти. Чтобы отрегулировать карбюратор, потребуется ремкомплект, который включает в себя следующие инструменты:

• Гаечные ключи.
• Ветошь.
• Отвертки (крестовая, плоская).
• Защитные перчатки.
• Растворитель.
• Зубочистки.
• Баллончик со сжатым воздухом или насос.

После соответствующей подготовки ремкомплекта можно приступать к настройке карбюратора ВАЗ-2101. Для этого не потребуется применять большие усилия. Все действия должны быть аккуратными и точными.

Также нужно осмотреть узлы, от которых может зависеть работа мотора. Нужно осмотреть свечи зажигания. По их внешнему виду можно сказать, в каких пропорциях смешивается топливо с воздухом.

Карбюратор нужно очистить. Для этого демонтируют его верхнюю крышку. Снимается поплавок, вакуумный клапан. Внутреннее пространство камер нужно прочистить. Здесь скапливаются сажа и грязь. Очистку проводят при помощи баллончика с воздухом или при помощи насоса.

Еще одним обязательным действием является проверка зазора между электродами распределителя, а также катушки и проводов высоковольтного напряжения. Настройку проводят только после прогрева мотора до 90ºС. Машины ставят на ручник.

Корректировка заслонки дросселя

Регулировка карбюратора ВАЗ-2101 начинается с настройки дроссельной заслонки. Это несложная процедура. Выполнить ее можно в три этапа. Вручную нужно повернуть против часовой стрелки рычаг управления заслонки. Она полностью открывается.

Проводится замер расстояния до первичной камеры. Устройство карбюратора предполагает, что этот показатель составляет 12,5-13,5 мм. Если же результат отличается, нужно подогнуть усики тяги. Регулировка заслонки предполагает определение величины открытия заслонки дросселя. Оно должно составлять 14,5-15,5 мм. В противном случае потребуется подкрутить шток привода пневматики.

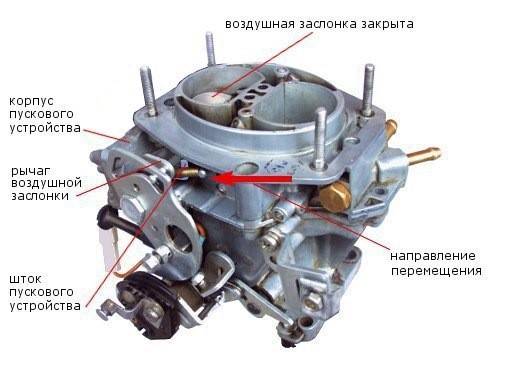

Коррекция стартерной батареи

На втором этапе потребуется откорректировать работу пускового устройства. Вручную поворачивается рычаг заслонки дросселя на вторичной камере против часовой стрелки. Она закроется. Кончик рычага тяги должен плотно прилегать к оси заслонки дросселя первичной камеры.

На самом конце должен находиться шток стартерного прибора. В противном случае потребуется откорректировать его положение. Для этого подгибается тяга. Это приспособление в карбюраторных моторах хрупкое. Если сильно приложить к нему силу, тяга отломается.

Проверка ускорителя насоса и его ремонт

Начинать проверку нужно с тестирования работоспособности системы. Нужно собрать в мензурку топливо, которое выработается за 10 циклов работы рычага заслонки дросселя. Должно собраться от 5,2 до 8,7 см³ горючего. Если это не так, нужно прочистить жиклеры карбюратора ваз 2101. Для этого выполняют прокачку насоса. Это поможет прочистить забившиеся форсунки. Эту процедуру выполняют около 10 раз. Затем производится замер горючего еще раз.

Если процедура продувки не дала нужного результата, ускоритель потребуется полностью менять.

Если же на больших оборотах наблюдаются сбои в работе мотора, нужно проверить диафрагму насоса. Она могла износиться. Часто стирается шток бензонасос.

Регулировка холостого хода

Регулировка топливной системы предполагает на завершающем этапе проведение настройки оборотов на холостом ходу. Потребуется прогреть двигатель в течение 15 мин. Затем мотор нужно заглушить. Винты количества и качества закручиваются до упора. Первый из них нужно отпустить на 3 оборота. Винт качества откручивают на 5 оборотов.

Мотор запускается. Винтом количества устанавливают частоту оборотов, которое составляет около 800 в минуту. Затем медленно закручивается винт качества. Так можно уменьшить обогащение топливной смеси. Эту процедуру проводят до тех пор, пока обороты не станут падать. После этого винт качества нужно выкрутить еще на пол оборота и зафиксировать его в таком положении.

Зная, как проводится процедура корректировки карбюратора, можно самостоятельно выполнить работу хорошо. Мотор будет работать стабильно, а ВАЗ 2101 будет эксплуатироваться в нормальном режиме.

Источник

Поводы для регулировки карбюратора ВАЗ 2106

Если поступающая из карбюратора в двигатель смесь будет слишком богатой топливом, она может залить свечи зажигания. Если же смесь излишне бедная, заметно снизится мощность двигателя. Основными симптомами неоптимального состава смеси являются:

• затруднения при запуске холодного двигателя;
• неустойчивая работа двигателя на холостом ходу;
• провалы при нажатии на педаль акселератора;
• громкие хлопки из глушителя.

В большинстве случаев проблему можно решить своевременной регулировкой состава смеси с помощью винтов качества и количества. Вращая эти винты, можно изменить величину просвета эмульсионных каналов, уровень топлива в поплавковой камере и обеспечить дополнительное поступление горючего, компенсирующее избыток воздуха. Такая процедура займёт всего несколько минут.

Автомобиль не заводится

Причиной затруднений при запуске холодного двигателя, когда коленвал вращается, но мотор не заводится, может стать система зажигания и карбюратор. Если зажигание исправно, скорее всего, произошло засорение жиклёров, сетчатого фильтра или других элементов, затрудняющее подачу топлива в поплавковую камеру. Устранить эту проблему можно следующим образом.

1. Необходимо очистить забитые каналы и жиклёры специальным аэрозольным средством для промывки карбюратора, а затем продуть их струёй сжатого воздуха.

Автомобиль глохнет на холостых оборотах

В режиме холостого хода заслонки закрыты. Под ними образуется разрежение, обеспечивающее поступление топлива через отверстие под заслонкой первой камеры. Причиной ситуации, в которой двигатель запустился, но работает неустойчиво, чаще всего является карбюратор. Может произойти разгерметизация его корпуса. Это приведёт к попаданию в карбюратор избытка воздуха, обедняющего топливно-воздушную смесь. Также может произойти сбой настроек винтов качества и количества, регулирующих состав и количество горючей смеси. Кроме того, недостаток или отсутствие топлива в поплавковой камере приводит к обеднению поступающей в двигатель смеси.

Сложившаяся ситуация потребует от автовладельца выполнения следующих действий.

1. Для устранения разгерметизации корпуса заменить уплотняющие прокладки между его отдельными частями.

Появление в салоне запаха бензина

В любом случае появление запаха топлива в салоне обусловлено его избытком в поплавковой камере или неплотным соединением элементов корпуса в результате износа или механического повреждения уплотнительных прокладок и резиновых шлангов.

Для устранения причин попадания паров бензина в салон следует:

1. Проверить топливопроводы на предмет протечек.
2. Заменить уплотняющие элементы карбюратора.

Провалы при нажатии на педаль акселератора

При нажатии на педаль акселератора открывается дроссельная заслонка. Далее, через сочленённый рычаг вступает в работу ускорительный насос. Если он неисправен, то нажатие на педаль приведёт к перебоям и остановке двигателя. Это наиболее часто проявляется при трогании с места и резком наборе скорости. При резком нажатии на рычаг ускорителя должна наблюдаться мощная струя топлива из канала распылителя в эмульсионную камеру. Слабая струя может быть следствием:

• засорения подводящих каналов, носика распылителя и нагнетательного клапана;
• разгерметизации корпуса;
• соскочившей трубки вакуумного регулятора опережения зажигания.

Для устранения этой неисправности необходимо:

1. Заменить уплотняющие элементы карбюратора.
2. Затянуть болтовые соединения.
3. Заменить резиновое уплотнительное кольцо электромагнитного клапана.
4. Проверить на износ и механические повреждения трубку вакуумного регулятора опережения зажигания.
5. Провести ремонт ускорительного насоса (промыть подводящие каналы, очистить носик распылителя от отложений, заменить диафрагму).

Видео: ремонт и профилактика ускорительного насоса ВАЗ 2106

Хлопки в выпускной системе

Появление громких звуков в выхлопной системе является следствием слишком богатой топливно-воздушной смеси. Такая смесь с большим содержанием жидкой фазы, не успев догореть в рабочих цилиндрах и нагревшись до максимальных температур, заканчивает цикл взрывом в выхлопной системе. В результате в глушителе раздаются громкие хлопки. Кроме карбюратора, создающего смесь с избыточно высокой концентрацией топлива, причинами возникновения подобной ситуации могут стать:

• позднее зажигание;
• неплотное прилегание выпускных клапанов;
• несоответствие фаз газораспределения.

Для устранения возможных причин появления этой неисправности необходимо:

1. Снять клапанную крышку, измерить тепловой зазор выпускных клапанов и при необходимости отрегулировать его.

Таблица: маркировка жиклёров карбюраторов для ВАЗ 2101

Обозначение карбюратора	Топливный жиклёр главной системы	Воздушный жиклёр главной системы	Топливный жиклёр холостого хода	Воздушный жиклёр холостого хода	Жиклёр ускорительного насоса
1 кам.	2 кам.	1 кам.	2 кам.	1 кам.	2 кам.	1 кам.	2 кам.	топливный	перепускной
2101–1107010	135	135	170	190	45	60	180	70	40	40
2101–1107010–02	130	130	150	190	50	45	170	170	50	40
2101–1107010–03;2101–1107010–30	130	130	150	200	45	60	170	70	40	40
2103–1107010	135	140	170	190	50	80	170	70	40	40
2103–1107010–01;2106–1107010	130	140	150	150	45	60	170	70	40	40
2105–1107010–10	109	162	170	170	50	60	170	70	40	40
2105–110711010;2105–1107010;2105–1107010–20	107	162	170	170	50	60	170	70	40	40
21053	100	115	150	135	35–45	50	140	150	45	40
2107–1107010;2107–1107010–20	112	150	150	150	50	60	170	70	40	40
2107–1107010–10	125	150	190	150	50	60	170	70	40	40
2108–1107010	97,5	97,5	165	125	42±3	50	170	120	30/40	—

Несмотря на то, что автомобили с карбюраторными моторами сегодня не выпускаются, машин с такими силовыми агрегатами довольно много, в том числе и среди семейства «Жигулей». При правильном и своевременном обслуживании карбюратора узел будет работать длительное время без каких-либо нареканий. Если возникают неполадки, с ремонтом лучше не затягивать, поскольку правильная работа мотора нарушается, что приводит к увеличению расхода топлива и ухудшению динамики.

Тюнинг карбюратора солекс на ВАЗ 2107

В том случае, если вы чувствуете, что после небольшой доработки карбюратора ваша ВАЗ 2107 может больше, то эта статья для вас.

На обычной «семёрке» ставится штатный карбюратор «Озон»:

Карбюрация в переводе с французского означает «смешивание», главной задачей карбюратора служит приготовление в нужной пропорции смеси воздуха с бензином.

Для этого у карбюратора имеются собственные устройства, отвечающие за его функции, такие, как:

• поддержание постоянного уровня бензина в поплавковой камере;
• система запуска двигателя и его прогрева;
• система холостого хода;
• ускорительный насос для обеспечения разгона;
• система главного дозирования, включающая в себя диффузор, распылитель смеси, жиклёры воздуха и топлива;
• обогатительный эконостат.

Как можно провести тюнинг карбюратора ВАЗ 2107 для улучшения тяговых характеристик двигателя?

Можно убрать из вторичной камеры пружину, которая стоит внутри вакуумного привода заслонки. Смысл в том, что пневматический, «мягкий» привод переделывается в механический. Тогда при наборе скорости не будет характерного «провала», когда первая камера работает на полную мощность, а вторая не открывается. В результате улучшения динамики расход увеличится в среднем на 0,5 л/100 км. Компромиссное решение – обрезать у пружины 1-2 витка, что всё равно уменьшает время разгона.

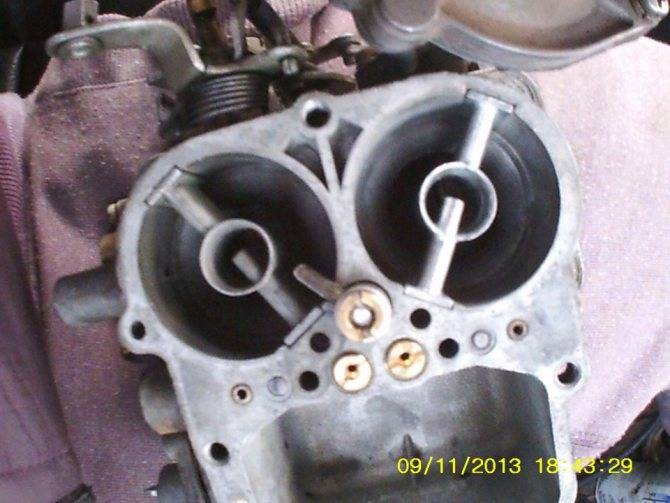

Вытаскиваем диффузор из первичной камеры с маленькой маркировкой 3,5 и меняем на такой же малый, но маркированный 4,5. Так как диффузор создаёт отрицательное давление и разряжает поток воздуха, то за ним устремляется поток топлива. Некоторые любители для того, чтобы получить спортивный стиль езды и пользоваться при этом карбюратором «Озон» дополнительно стачивают у диффузора надфилем край сверху и стенки под маленьким углом, чтобы поток воздуха дополнительно «завихрялся», для создания равномерного насыщения смеси. Но это вандализм, потому что на высоких скоростях смеси возникновение турбуленции «полощет» смесь и вызывает разницу давлений. Лучше, как на скоростных самолётах, до зеркального блеска полировать диффузоры.
Можно заменить распылитель в ускорительном насосе, с 30 на 40, такой стоит на карбюраторе «Вебер» 2103. Это увеличивает разгон при трогании с места.
Одна из главных модификаций карбюратора заключается в изменении размера отверстий жиклёров

Внимание! Размеры жиклёров даны для карбюраторов 2107-1107010 и 2107-1107010-20.
Работаем в первичной камере: ставим главный топливный жиклёр на 125, (обычный – 112)главный воздушный на 150 остаётся

После этого динамика ещё немного улучшилась.

Чтобы «ввалить» ещё мощи, задействуем жиклёры вторичной камеры. Меняем сразу оба: главный воздушный – с 150 на 190 (рис. 6) и главный топливный жиклёр со штатного 150 на 162 (рис. 7),. Их нужно искать на «Вебере» 2106.

В итоге этих замен мы получаем достаточно хорошую приёмистость на второй половине хода педали газа, до 6 тыс. оборотов и выше. Расход топлива возрастает, где – то на 1 – 1,5 т/100 км. Пользоваться этим можно в знакомой ситуации: во время затяжного обгона длинномера показалась встречка; нужно ускоряться, а запаса педали газа уже вроде недостаточно. Именно тогда нужно воспользоваться более мощным потоком тюнингованных жиклёров, возникает эффект «псевдотурбонаддува».

Теперь при движении по городским дорогам мы получили динамику, как у «девятки», и можно не «топить в пол» на светофоре, если в зеркало заднего вида заметили за вами нервную «крутую тачку». Расход ожидаем на уровне 11-11,5 в городских условиях. Мы не трогали жиклёры холостого хода, поэтому расход на нём остался прежним. Если добавить к этому грамотное выставление момента опережения зажигания, то ВАЗ 2107 станет очень быстрой.

В заключение можно резюмировать преимущества и недостатки старого «Озона», вспомнить про карбюратор «Солекс».

• По нашему мнению, именно на «Самарах» есть элемент недостаточной надёжности этого карбюратора («Солекс»), рывки и «ямы» в работе двигателя,
• низкокачественный электромагнитный клапан, нуждающийся в частом ремонте.
• Для максимального тюнинга «Солекса» вообще требуется расточка второй камеры.
• «Озон» же практически не нуждается в настройке чаще, чем 1 раз в год.
• Кроме того, именно «Солекс» изначально рассчитан на поперечный двигатель с объёмом 1,5 л.
• Установка карбюратора «Солекс» на ВАЗ 21074, например, способна «придушить» работу двигателя на высоких оборотах.
• Кроме того, у карбюратора «Солекс» нет независимой системы холостого хода, а Озон имеет.

Описание моделей

Карбюратором ДААЗ штатно оснащался первый ваз 2107. Эти карбюраторы производились по праву итальянской компании Weber. В России их дорабатывали под нужды местного автопрома. Изделия ДААЗ имели простую сборку, что впоследствии отразилось на их цене. Приведенная модель карбюратора отличалась максимальной простотой и позволяла обеспечить хорошие разгонные характеристики автомобилю. Изначально место в подкапотном пространстве создавалось именно под ДААЗ.

Карбюратор ваз 2107 сложный, высокоточный прибор, состоящий из двух камер, одна из которых — первая оборудована специальным механическим приводом заслонки. Он подлежит установке на любой отечественный заднеприводный автомобиль. Объем рассматриваемой модели составляет — 1,5 и 1,6 литров.

Потребление бензина при использовании ДААЗ заметно вырастает. Но впору этому скоростные показатели авто, которые также вырастают

А это особенно важно при обгоне

Обращая наше внимание на модель — “Озон” — стоит отметить, что это более доработанная версия штатного ДААЗа. Новый оптимизированный механизм отличался лучшими экологическими показателям

Благодаря этому “Озон” и получил свое экологически чистое название. К тому же он потреблял куда меньше топлива чем предыдущая версия , поэтому для такой экономичной машины как ВАЗ 2107, карбюратор “Озон” считался самым оптимальным вариантов из всех возможных.

Хорошую маневренность и скорость автомобилю придавал пневматический клапан, расположенный в новом карбюраторе и обеспечивающий оперативность работы второй камеры. Однако существовало и одно “но” — даже при небольшом загрязнении клапана, вторая камера прекращала работать. Скорость транспортного средства тут же снижалась. Это было заметно по динамике разгона авто и при работе мотора на средних оборотах.

Карбюратор “Солекс” 21053 имеет не меньшую популярность у владельцев ВАЗа 2107. В настоящий момент это новейшая из разработок. Solex имеет довольно сложную сборку, но в то же время он имеет систему обратной подачи топлива, что делает этот карбюратор самым экономичным среди всей линейки ДААЗа.

Механизм карбюратора имеет больший объем по сравнению с другими моделями: 1.8 Солекс против 1.5, 1.6 других ДААЗов. Все эти особенности говорят нам о том, что данная модель карбюратора одновременно заточена под экономичную и быструю езду.

Изначально “Солекс” создавался для автомобилей с передним приводом. И всё же на ВАЗ 2107 этот карбюратор может быть установлен без специальных доработок. Придирчив “Солекс” только к качеству топлива.

Все перечисленные нами карбюраторы ставятся на классические двигатели. Если объем вашего мотора не рассчитан на имеющийся карбюратор, то вам будет необходимо подобрать и заменить жиклеры. Отрегулировать карбюратор так же стоит.

К вопросу о нестандартных карбюраторах стоит сказать, что в некоторых случаях владельцы “классики” прибегают именно к такому решению. Без переделок и настройки здесь и речи быть не может.

“Солекс” 21073 — модель разработанная для моторов с объемом 1.7 литров. От предыдущих вариантов карбюратор отличается большими каналами и жиклерами. Прирост в динамике гарантирован! Но и последующий расход тоже.

Следующая нестандартная модель ставится на автомобили серии ВАЗ 2108 и 2109. “Солекс” 21083 для установки на версию 2107 потребует определенных доработок. Также его установка приведет к тому, что при оборотах около 4000 дальше мотору раскрутиться не получится. Чтобы установить эту модель карбюратора, надо рассверлить диффузоры камер. После чего их расширить. В процессе модификации также устанавливаются большие жиклеры. Результат такой работы может порадовать вас: расход топлива станет ниже, а динамика превысит показатели других моделей.

Принцип функционирования и тюнинг карбюратора ВАЗ 2106

Принцип функционирования карбюратора ВАЗ 2106 состоит в следующем: ГСМ в него идет, преодолевая сетчатый фильтр, а затем так называемый игольчатый клапан. Этот клапан тросиком привязан к поплавку в поплавковом отсеке, посредством чего в нем поддерживается нужный уровень горючего. Отсюда оно поступает в эмульсионные трубки, а затем в колодцы. Там горючее обогащается воздухом и проходит к диффузорам. После этого воздушно-горючая смесь идет к отверстию, перекрывающемуся так называемой иглой винта количества. Здесь смесь снова обогащается кислородом и поступает к впускному трубопроводу.

Карбюратор Солекс 21083: жиклеры, виды и подбор

Для карбюраторов 21083 промышленностью предусмотрены ремкомплекты, в которые входят топливные и воздушные жиклеры ГДС для первичной и вторичной камеры. В зависимости от величины сечения диффузоров есть разные ремонтные комплекты, рассчитанные на работу с двигателями 2108, 21081 или 21083, поэтому жиклеры в наборах имеют разное сечение.

Часто вазовские карбюраторы устанавливают на другие марки автомобилей (например, УАЗ, «Волга» ГАЗ-31029/3110), и если оставить «родные» жиклеры ГДС, то их сечения не хватит, так как топливовоздушная смесь будет поступать в цилиндры не в той пропорции и количестве, которая требуется движку.

Часто для улучшения разгона и динамики автомобиля некоторые автомобилисты ставят топливные жиклеры большего сечения, но следует учитывать, что в этом случае может существенно возрасти расход топлива, и не всегда эксперимент с установкой дает нужные результаты. Самое правильное решение – не заниматься экспериментами, и устанавливать в карбюратор тот ремкоплект, который предназначен именно для этой марки карбюратора (например, для мотора 1,5 л следует ставить жиклеры, предназначенные для модели 21083).

Если динамика двигателя не устраивает, следует искать причины вялого разгона автомобиля, а их может быть достаточно много:

• слабая компрессия в цилиндрах;
• не отрегулировано зажигание;
• плохо работают свечи зажигания;
• пробивают высоковольтные провода.

Есть еще много разных причин, из-за которых теряется мощность двигателя. Мнения у автовладельцев насчет тюнинга карбюратора разные, но практика все же показывает, что лучше ставить на машину тот карбюратор, который рекомендован заводом-изготовителем.

Одно время на ГАЗ-31029 или 3110 в целях экономии топлива нередко хозяева этих машин ставили себе вазовские Solex, но такая установка в основном себя не оправдывала – если даже и получалось сэкономить бензин, то только при очень аккуратной езде и слабом разгоне. Так что в карбюраторе Солекс 21083 жиклеры подбирать следует те, которые рекомендованы заводом-изготовителем. Еще следует учесть, что для вазовского Solex сейчас продается много ремкомплектов от разных производителей, в том числе детали выпускает и Китай. В таких комплектах сечение жиклеров может не соответствовать заявленным параметрам, поэтому нужно стараться приобретать детали оригинального производства или хотя бы от проверенных фирм, хорошо зарекомендовавших себя на рынке.

Возможные неисправности

Технические составляющие такой системы, как карбюраторы озон, для модели 2105, может выходить из строя в самый неподходящий момент, для того, чтобы предотвратить поломку на дороге, следует обратить внимание на первые признаки работы систем

Основные указатели неисправностей:

• Подёргивание автомобиля, при наборе оборотов, сбросе педали акселератора;
• Провал оборотов при резком нажатии на педаль газа;
• Повышенный расход топлива, неустойчивая работа двигателя;
• Заметная потеря мощности и скорости разгона.

Карбюратор ОЗОН состоит многих частей, которые могут влиять на работу автомобиля

Необходимо принимать во внимание все признаки и неисправности, чтобы избежать капитальных поломок. На вопрос какой лучше, карбюраторы ОЗОН или солекс, ответить затруднительно, последний отличается более простой системой работы и регулировки, имеет повышенные динамические показатели

Схема, как настроить расход топлива, который контролируется установкой жиклеров меньшего диаметра.

Двигатели с правильной настройкой карбюратора озон лада 2107 славятся надежностью, простотой эксплуатации, ремонтопригодностью. Регулировку и настройку в целях профилактики, возможно выполнить своими руками. При возникновении проблем большего масштаба, следует обратиться к мастерской, где отремонтируют и сделают тюнинг карбюратор озон, который поможет избежать глобальных проблем в будущем времени.

Регулировка системы питания

Если на автомобиле установлен карбюратор Солекс, как уменьшить расход топлива – вопрос не праздный.

Одной из основных причин повышенных затрат бензина в карбюраторных моторах является неотрегулированная система питания. Проверить это можно самостоятельно, сняв крышку воздушного фильтра и присмотревшись к положению воздушной заслонки.

Если заслонка приоткрыта хотя бы совсем немного, то она уже создает своего рода экран над диффузором. Это увеличивает истечение смеси из-за повышения разрежения. Многие автомобили, оснащенные Солексами, имеют проблемы с перерасходом именно по этой причине (ВАЗ – 2108, ВАЗ – 2109, ВАЗ — 21213).

Также при проведении этой процедуры следует обратить внимание на состояние самого воздушного фильтра. Забитый, грязный фильтр ведет к переобогащению смеси бензином. Такой фильтр желательно заменить

Такой фильтр желательно заменить.

Часто мастера-карбюраторщики в погоне за улучшением динамики изгибают трубку форсунки ускорительного насоса вторичной камеры так, что из обеих трубок бензин льется только в первую камеру. Это при водит к большому перерасходу горючего и «нервному» поведению автомобиля.

Как снять, установить, заменить карбюратор

Для ремонта и ТО карбюратор необходимо демонтировать. Для работы понадобится набор инструментов (пассатижи, рожковые ключи, отвертки) и подходящее помещение. Работа проводится на холодном двигателе. Если коротко, то сначала с карбюратора нужно отключить всё, что присоединено, и только затем его снимать. На видео, ниже, наглядно показано процедуру снятия карбюратора ВАЗ 2107.

Последовательность действий:

1. Ослабить хомут на гофрированном патрубке забора теплого воздуха, снять патрубок;
2. Открутить крепеж корпуса воздушного фильтра, снять его;
3. Убрать трос подсоса: открутить болт и винт, которые фиксируют его оболочку, затем ослабить сам трос;
4. Снять со штуцера шланг для отвода картерных газов;
5. Отключить управление экономайзером холостого хода: снять провода с микропереключателей;
6. Отсоединить трубку вакуумного регулятора опережения зажигания (снять ее со штуцера);
7. Стянуть трубку с экономайзера;
8. Снять возвратную пружину;
9. Ослабить хомуты крепления топливных шлангов, снять шланги;
10. Открутить 4 гайки крепления карбюратора;
11. Снять карбюратор со шпилек.

Замена карбюратора нужна реже, чем ремонт. В продаже можно найти любые запчасти к этому устройству. После регулировки, чистки и ремонта карбюратор можно ставить обратно.

Установка карбюратора производится в обратном порядке: сначала он ставится на шпильки, затем прикручивается к корпусу, а затем выполняется подключение к нему всех коммуникаций, которые были сняты.

Карбюратор озон воздушные жиклеры

Напишу как я доработал карбюратор ОЗОН. Критика и предложения приветствуются.Информация собрана из нескольких источников, но главное проверено все на собственном опыте. 1. Пневмопривод

На карбюраторах ОЗОН установлен пневмопривод дроссельной заслонки 2 ой камеры, в то время как на старых ВЕБЕРАХ он был механическим. Многие переделывают как раз таки пневмо в механику, но я решил доработать пневмо.

Выбранный для «Озона» метод управления мембранным механизмом определяет некоторые недостатки: вялое, неохотное открывание дроссельной заслонки второй камеры, что ощущается водителем как «провал» при полном, до упора нажатии на педаль газа под нагрузкой, особенно на высших передачах и при небольших оборотах двигателя, столь же неохотное закрытие, оцениваемое как «подхват», то есть рывок автомобиля вперед при сбросе газа, особенно если после начала интенсивного разгона на «полных дросселях» резко отпустить педаль.

Первый дефект обусловлен тем, что высокое разрежение, подведенное от диффузора первой камеры к мембранному механизму, резко снижается подсосом воздуха через жиклер из диффузора второй камеры, где при закрытом дросселе разрежения нет. Особенно нарушают работу всего механизма деформация нижней привалочной плоскости и разрушение прокладки, так как разрежение от диффузора первой камеры к мембранному механизму передается по каналу, отлитому в нижней плоскости средней части карбюратора (его легко проследить) и закрытому снизу только прокладкой. Второй дефект объясняется тем, что при отпускании педали газа прикрывается лишь дроссель первой камеры, поток же воздуха, устремившись только (или в большей части) через диффузор второй камеры, вызывает временную задержку снижения разрежения в мембранном механизме и, соответственно, задержку закрытия дросселя второй камеры.

Эти дефекты устраняются, если изменить принцип подвода разрежения к мембранному механизму — брать его лишь из диффузора первой камеры. В этом случае увеличение открытия дросселя первой камеры, вызывая рост расхода воздуха, увеличивает и разрежение в диффузоре (соответственно и в полости мембранного механизма); уменьшение же открытия дросселя первой камеры повлечет снижение разрежения, а закрытие дросселя почти полное его исчезновение.

Итак, открывается заслонка с помощью разряжения из обоих камер. Для того, чтобы педаль была отзывчивей и заслонка открывалась раньше, было сделано следующее:

Таким образом, теперь разряжение берется только из первой камеры. Для более легкого открытия заслонки некоторые еще обрезают на 1/3 пружину, которая находится в «грибке» над мембраной, но я этого не делал

Но расточив, я увидел, что образовались небольшие ступеньки, поэтому они были сглажены наждачной бумагой.

3. Малые диффузоры

МД с маркировкой 3,5 применяется только в 1 камере при диаметре главного диффузора от 21 до 23мм. МД с маркировкой 4,5 применяется в 1 камере при диаметре главного диффузора от 25мм и выше. В моем случае главный диффузор имеет диаметр 25мм, поэтому МД был поставлен 4,5. При этом уровень топлива выставляется штатно между поплавком и крышкой карбюратора 7,5мм. При увеличении диаметра главного диффузора от 25 до 28мм требуется применение МД с маркировкой 4,5. В моем случае — 27 мм, соответственно был оставлен МД — 4,5. Он стоит там штатно.

4.Жиклеры эконостата

Эконостат работает от разряжения создаваемого двигателем в главном диффузоре (ГД) и малом диффузоре (МД) ГДС. Хотелось бы видеть увеличение пропускной способности топливного или уменьшение сечения воздушного жиклёров на приблизительно ту же величину (минимально), а может и больше, т.к. зависимость сечения жиклёров от создаваемого двигателем разряжения вообщем не линейна. Т.к. у воздушного жиклёра уменьшить сечение не представляется возможным (а потери на нём 33%), а также учитывая, что большой диаметр ГД 2 камеры «ОЗОНа» увеличивает коэффициент наполнения цилиндров двигателя на 12% (при 6000 об/мин коленчатого вала двигателя по сравнению с ГД 2 камеры = 23мм), то диаметр топливного жиклёра эконостата после преобразований размерности будет 1,5 + 1,5*0,87 – 1,5*1,2 + (1,2-0,9)*3,3 = 1,995мм. Соответственно диаметр эмульсионного жиклёра должен быть также 1,995мм. На этом можно и остановиться. Оба жиклёра (топливный и эмульсионный) слегка запрессованы в верхней крышке карбюратора, являются легко съёмными и легко отличимыми между собой по внешнему посадочному диаметру. Нужно лишь аккуратно их вытащить пассатижами, просверлить в них отверстие 1,9мм или 2,0мм, вставить их на прежнее место и слегка пристукнуть их в посадке крышки карбюратора.

Штатные модели карбюраторов

Различные модели карбюраторов ориентированы на экологию, снижение расхода или максимальную динамику автомобиля. Карбюраторы также создавались для двигателей разного объема. Некоторые модели карбюраторов с одного силового агрегата можно запросто установить на другой, а в некоторых случаях потребуются переделки.

Карбюратор ДААЗ/Weber

Карбюраторы ДААЗ (Дмитровский Автоагрегатный Завод) 2101, 2103 и 2106 были продуктами, которые производились благодаря наличию лицензии фирмы Weber. По этой причине модели называют как карбюратор ДААЗ, так и карбюратор Weber, но понимают одинаковое устройство. Указанные модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей справедливо относят высокое потребление горючего на отметке от 10-и до 14-и литров на сотню километров. Еще одной потенциальной сложностью сегодня является практически полное отсутствие этих моделей даже б/у в приемлемом рабочем состоянии.

Карбюратор Озон

Модели ВАЗ 2105-2107 получили усовершенствованные карбюраторы ДААЗ. Данная модель карбюратора еще называется Озон. Карбюратор Озон получил название благодаря своей экологичности. Полностью исправный и настроенный карбюратор Озон позволяет снизить расход от 7-и до 10-и литров бензина на сотню километров сравнительно с Вебер и способен обеспечить неплохую динамику.

Среди минусов этой модели отмечена конструкция карбюратора. Процесс активной эксплуатации приводит к ряду проблем с вторичной камерой. Открытие камеры происходит не механически, а благодаря пневматическому клапану.

Если карбюратор Озон подвергся загрязнению или нарушены его регулировки, тогда 2-я камера может открыться с задержкой или оставаться закрытой полностью. Это приводит к заметной потере отдачи от силового агрегата, к ухудшению динамики разгона, к снижению максимальной скорости, к нестабильной работе мотора на оборотах выше средних.

Карбюратор Solex

Не меньшую популярность имеет модель карбюратора ДААЗ 21053, который является лицензионной продукцией фирмы Solex. Карбюратор зарекомендовал себя экономным и одновременно динамичным решением при установке на двигатели «классики». Конструкция этой модели сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Solex имеет систему обратной подачи горючего (обратку). Благодаря такому решению излишки бензина попадают обратно в бензобак. Обратка позволяет экономить около 400-800 грамм бензина на сотню пройденных километров.

Рекомендуем также прочесть статью о тюнинге карбюраторного впрыска. Из этой статьи вы сможете узнать о возможных доработках карбюратора для улучшения его характеристик и производительности.

Отдельные версии этой модели могут иметь целый ряд вспомогательных электронных систем. К основным решениям относят систему холостого хода с регулировкой электрическим клапаном, автоматическую систему холодного пуска и т.д. Такие новшества встречались на экспортных вариантах автомобиля. На территории СНГ распространение получил карбюратор Solex c электрическим управляющим клапаном холостого хода.

Система в эксплуатации оказалась проблемной. В карбюраторе данного типа воздушные и топливные каналы узкие и быстро забиваются. Если карбюратор своевременно не обслуживать, тогда первой давала сбой система холостого хода. Карбюратор Солекс расходует от 6-и до 10-и литров горючего в спокойном режиме. Что касается динамики, то уступает он только ранней разработке Weber.

Все упомянутые выше карбюраторы ставятся на классические двигатели ВАЗ без доработок. Единственным нюансом при выборе остается подбор карбюратора относительно рабочего объема Вашего мотора. В том случае, если имеющийся карбюратор рассчитан на другой объем, тогда потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.
