Реле стартера щелкает, но сам он не крутится
Если при повороте ключа зажигания щелчки доносятся из реле стартера, но при этом сам агрегат не крутится, то проблема может быть связана с неисправностью управляющего кабеля, который питает реле, или с проблемой в работоспособности самого реле.
В такой ситуации автомобиль можно завести, если замкнуть «плюс» от аккумулятора на положительную клемму управления с замка зажигания (к ней подключен провод наименьшего сечения из трех). Если при подобном подключении стартер начал крутиться, то неисправность точно не связана с аккумулятором, и проблему следует искать в реле, замке зажигания или проводке.
Диагностика втягивающего реле
Если при старте двигателя стартер не крутится, но при этом слышны щелчки, первым делом следует диагностировать само реле. Оно подключается к аккумуляторной батарее и замку зажигания через 2 кабеля. Один из них (толстого сечения) идет с положительной клеммы батареи, а второй (тонкого сечения) направляется с положительной клеммы управления замка зажигания. Имеется у реле и третий вывод (толстого сечения), который соединяет его с мотором стартера.
Чтобы диагностировать возможную неисправность во втягивающем реле, необходимо при помощи перемычки соединить две клеммы, к которым подходят провода толстого сечения. Для их соединения друг с другом можно использовать обычную отвертку, гаечный ключ или другие подручные инструменты
Возьмитесь на таком инструменте за изолированную поверхность и замкните с его помощью две большие клеммы (при этом важно, чтобы «перемычка» не касалась больше никаких металлических деталей под капотом)
Если результатом замыкания клемм стало вращение стартера, значит, проблема связана с контактными площадками в реле, которые могли обгореть из-за подачи высокого тока. В такой ситуации необходимо произвести замену реле, поскольку процедура зачистки контактов отнимет немало времени, но из-за отсутствия сплава цветных металлов на них, который наносится на заводе, проработают они недолго.
Диагностика проводки и контактов
В том, что стартер щелкает, но не крутится, могут быть виноваты плохие контакты или проблемы в проводке. Чаще всего неисправность возникает на пути передачи тока от положительной клеммы аккумулятора к втягивающему реле. Для запуска стартера требуется порядка 200 Ампер, но при проблемах в проводке и контактах до него может доходить гораздо меньший ток. Это приводит к тому, что запитать втягивающее реле удается (которому достаточно 10 Ампер), а на раскрутку самого стартера тока не хватает.
При подобной неисправности щелчки могут раздаваться сериями или время от времени умолкать. Если имеется такая проблема, необходимо проверить проводку, убедиться в отсутствии окисления на контактных площадках и в том, что они затянуты достаточно для полной передачи тока.
Коммутация
Коммутация стартера проста – плюс батареи прикручен к втягивающему реле, минус на корпусе, а для старта подходит провод небольшого сечения с типичного реле, которым управляет замок зажигания.
Схема включения стартера
Реле
Если, при включении зажигания щёлкает реле, но стартер не крутит (и втягивающее реле при этом также не срабатывает) – то причина может быть в самом реле или управляющем кабеле. Точно установить можно достаточно простым способом – необходимо подать «+» питания на управляющую клемму стартера (куда подключен кабель наименьшего сечения, на фото показано стрелкой).
Если стартер начал «крутить», то причина в проводке, реле или замке зажигания.
К слову сказать – если поездка не терпит отлагательств, то таким способом можно завести двигатель. Достаточно лишь включить зажигание и вручную (с помощью подачи плюса питания на управляющую клемму) завести двигатель.
Плохие контакты
Если стартер щёлкает, но не крутит и, при этом, возникают посторонние звуки (как вариант – то щёлкает, то не щёлкает) – необходимо проверить все соединения, особенно силового кабеля.
Дело тут в том, что при запуске двигателя, стартер потребляет достаточно большой так от АКБ – около 200 ампер. Если контакт где-либо недостаточный, то из необходимых 200 ему может «доставаться» лишь 10, чего достаточно для работы втягивающего реле, но недостаточно для запуска. В этом же случае может происходить серия «щелчков».
Необходимо проверить все соединения (включая клеммы АКБ), очистить контактные площадки от окислов, смазать их специальной смазкой и затянуть рекомендуемым моментом.
Подгорели контактные пятаки во втягивающем реле
Эта неисправность проявляется в виде громких щелчков при повороте ключа в положение старт и отпускании ключа. В некоторых случаях возможно срабатывание стартера.
Вот видео пример такой неисправности:
Как быстро продиагностировать контактные пятаки?
Всё предельно просто — открываем капот, берем отвертку, и перемыкаем вот эти две клеммы:
Если при перемыкании проскочит искра, и вы услышите звук вращения электростартера, можете быть уверены — у вас подгорели контактные пятаки.
В этом случае, автомобиль можно завести при помощи отвертки!
Как запустить автомобиль стартером при подгорании контактных пятаков?
Для того чтобы завести автомобиль при подгорании контактных пятаков необходимо одновременно перемкнуть все три контакта на втягивающем реле.
Замыкание двух контактов под гайками необходимо для вращения якоря, а замыкание управляющего контакта для того чтобы обгонная муфта (бендикс) вошла в зацепление с маховиком.
Порядок запуска автомобиля при отказе контактных пятаков:
Автомобиль с механической коробкой передач:
- ставим на стояночный тормоз.
- включаем нейтральную передачу.
- открываем капот и готовим плоскую отвертку.
- поворачиваем ключ в замке зажигания в положение зажигание включено.
- при помощи отвертки замыкаем все три контакта на втягивающем реле ( иногда одной отвертки Бывает мало и приходится брать две).
- после запуска двигателя убираем отвертку и едем до места ремонта.
Автомобиль с автоматической (+вариатор и робот) коробкой передач:
- устанавливаем автомобильный стояночный тормоз (для робота и вариатора).
- открываем капот и готовим отвертку (возможно две).
- включаем зажигание в положение включено, нажимаем тормоз, переводим селектор выбора передач в положение паркинг (Р).
- при помощи отвертки замыкаем все три контакта на втягивающем реле ( иногда одной отвертки Бывает мало и приходится брать две).
- после запуска двигателя убираем отвертку и едем до места ремонта.
Замыкаем стартер «на французах» (частные случаи)
Доступ к стартеру всегда открыт из-под днища – надо только снять защиту картера. Пример – на фото ниже.
Под днищем Рено Меган 2
Из подкапотного пространства дотянуться до стартера трудно. В лучшем случае он закрыт фильтром (ВАЗ), в худшем – аккумулятором. Фильтр снять можно, а как быть с АКБ?
Место установки стартера (круг)
Всё сделано так, чтобы стартер можно было менять, ремонтировать его, но не замыкать.
Как выглядит клемма S
На автомобилях Рено клемма выглядит, как резьбовой отвод. Гайка на него накручена «белая», хотя сам он – из меди (см. фото).
Стартер Рено Логан, фаза 1
Про ВАЗ мы уже говорили – там используется штекер. Если его снять, можно видеть «лепесток».
Метод запуска с помощью отвёртки – не самый лучший. Проблема заключается в ограниченном доступе.
50 Ампер
Втягивающее реле на «Десятке» потребляет 50 Ампер. Для бюджетных моделей «Лада» ток равен 30 А, для многих иномарок – выше. Значит, ток в 40-50 Ампер пойдёт от клеммы B к клемме S. Подумайте, чем это грозит.
Чтобы снять клемму «минус», нужен рожковый ключ «на 10». Держите его при себе.
Варианты решения
ВРС или втягивающее реле стартера
Итак, если мотор подает хоть какие-то признаки жизни, значит, не все потеряно. Единственным источником тока в автомобиле является АКБ, и часто, по вине ее разрядки, якорь пускового устройства бывает не в состоянии прокрутить маховик кривошипного вала. Вся энергия аккумулятора идет в таких случаях на реле.
Очевидно, что нужно подзарядить аккумулятор или просто заменить его, чтобы наладилась нормальная работа.
А вот разобраться с поломкой пускового устройства в разы сложнее. Тут и демонтаж нужен, и разборка, и понимание различных нюансов операции. Человек, который не может держать в руках гаечного ключа, заниматься этим однозначно не должен, так как он может сделать еще хуже.
Однако большая часть наших автомобилистов – люди смекалистые, умеют самостоятельно демонтировать и разбирать устройства. Когда пускатель оказывается снятым, его нужно положить на стол и начать диагностику.
Не стоит говорить о том, что АКБ должна быть работоспособной, чтобы проверка стартера дала точный результат. Далее на корпус пускателя соединяется масса, а плюсовой контакт – на гайку ВРС. Стартер должен начать вращаться, если он исправен. Впрочем, это будет свидетельствовать о неисправности ВРС, однозначно. Если же ничего не произойдет, то пусковое устройство придется разбирать. Поломку следует искать внутри стартера.
Принцип работы стартера
Само по себе данное устройство является обычным электродвигателем. На нем установлена шестерня, сцепляющаяся с маховиком, вращаемом при запуске силового агрегата. На корпусе закреплено также реле тяговое. В функции данного элемента входит:
- управление движением шестеренки;
- отключение стартера.
Когда ключ поворачивается в стартовое положение, на реле поступает напряжение, возбуждающее обмотки электромагнита, затем контакты замыкаются. Параллельно начинает вращаться шестерня и запускается мотор.
Когда ключ отпускают – напряжение на обмотки реле перестает подаваться, и контакты расходятся. Стартер, соответственно, отключается. Это в целом и все описание работы рассматриваемого узла.
Не крутит стартер: в чем может быть проблема и как ее решить?
Таким образом, если с АКБ и качеством контакта все в порядке, то проблема действительно кроется в поломке стартера. Познакомимся подробнее с различными видами неисправностей.
Контакты
Итак, про отошедшие контакты мы уже сказали выше. Но есть еще один важный момент: контакты могли не отойти, а окислиться. В этом случае стартер пытается крутиться, но делает это очень плохо и в итоге вообще перестает. Дело в том, что контакты на клеммах, реле или массе окислились, и сформировавшаяся путем окисления пленка просто нарушила качество контакта. Решить проблему в этом случае просто: проверив все соединения, нужно найти те, которые «не контачат», и просто зачистить их наждачкой либо воспользоваться специальным очищающим средством.
Отошли контакты стартера
Цепь управления
Если при повороте ключа стартер не подает признаков жизни вообще, то, возможно, причина кроется в неисправности цепи управления, то есть на втягивающее реле не поступает ток от АКБ, и запуска стартера не происходит. Это достаточно редкая поломка, но все же имеющая место быть.
Цепь управления стартера
Выяснить, является ли виной всему именно эта проблема, можно, воспользовавшись мультиметром: проверьте, имеется ли напряжение на проводе втягивающего реле, когда происходит поворот ключа. При его отсутствии обязательно проверяйте как реле, так и замок зажигания и состояние проводов. Если при подаче на клемму питания прямо от аккумулятора стартер начинает работать, то причина точно кроется в цепи управления.
Проверка стартера мультиметром
Втягивающее реле
Кстати, никаких признаков жизни вообще стартер может не подавать и при поломке втягивающего реле. Проверяем, есть ли при повороте ключа напряжение на тонком проводе реле. Если оно есть, но при этом стартер «глух и нем», то причина точно кроется в реле. В этом случае его нужно заменить.
Втягивающее реле стартера
Обгонная муфта
Если стартер все же вращается, но при этом жужжит и не заводит двигатель, то причиной может быть клин обгонной муфты и невозможность перехода бендикса в рабочее положение из-за смазки. Решаем проблему так: снимает стартер и меняем бендикс на новый либо полностью разбираем и хорошо чистим муфту.
Клин обгонной муфты стартера
Износ щеток
Также стартер может перестать работать и при сильном износе щеток. В среднем их ресурс равен 100-150 тысяч километров. При такой неисправности он не крутит, но при попытке завести авто вы услышите характерные щелчки. Причем все другие проблемы, описанные выше, уже исключены. К сожалению, графитовые щетки внутри стартера со временем действительно могут стереться и перестают плотно прилегать к коллектору. В результате нет передачи тока. Проверяем так: подаем напряжение на стартер, обойдя само реле. Если вращения так и не произошло, то дело может быть в щетках. Их потребуется поменять на новые.
Изношенные щетки стартера
Втулки ротора
Износиться и выйти из строя могут и втулки или подшипники ротора. В этом случае стартер перестает вращаться или крутится с трудом, если двигатель хорошо прогрет. Это связано с появлением осевых люфтов и расширением ротора при нагреве. Могут произойти замыкания, и возникает проблема с вращением. Если износ сильный, то при многократной попытке запуска стартер может и вовсе заклинить. Исправить можно, сняв и разобрав стартер, заменив подшипники и втулки.
Износ втулок ротора
Бендикс
Сломаться могут также и венец маховика, и зубья бендикса. Симптоматика этой поломки — характерные звон и скрежет при вращении стартера. Исправляется ситуация также заменой изношенных деталей.
Износ зубьев бендикса
Другие неполадки
Стартер работает и при этом щёлкает, а мотор не может завестись? Проблема может быть в излишке сырости под капотом. Все что нужно сделать — перевести машину в такое место, где нет влаги, и просушить. В том случае если двигатель запустился, проблема была в лишней влаге. Осталось определить от куда появилась влага, и постараться устранить проблему.
Вполне вероятно, что бортовой компьютер выдает ошибку
Для устранения проблемы важно провести полную диагностику, и при необходимости установить новую прошивку. После чего снова попробовать завести машину
И наконец, проблема может быть в коленном вале. Сам вал может подавать неправильные сигналы о своем положении, а бортовой компьютер, в свою очередь будет вести неправильные расчеты подачи топлива. В результате: стартер будет вращать, с характерным звуком щелчков, но результата никакого не будет.
Итак, стартер работает и крутит, но при этом машина отказывается работать и не заводится. Можно воспользоваться советами из статьи, или не мучиться и обратиться в качественный автосервис.
Благодаря качественному оборудованию и высококвалифицированным специалистам, ваш автомобиль поставят на колеса за короткий промежуток времени. А найти качественный сервис, можно при помощи сайта Uremont.com. Нужно лишь оставить заявку на диагностику и починку автомобиля, и выбрать из списка понравившийся автосервис. Быстро, а самое главное выгодно чините свой автомобиль при помощи нашего сервиса.
Как работает Uremont?
01
Создаете заявку
с кратким описанием работ и желаемой датой ремонта. Потратите не более 3 минут
02
Получаете предложения
от специализированных автосервисов по SMS или в личном кабинете
03
Сравниваете ответы
наиболее подходящие по стоимости, отзывам, местоположению и другим параметрам
04
Подтверждаете запись
а также все условия ремонта и можно смело ехать в автосервис
Почему стартер не крутит и не щелкает втягивающее реле?
На практике, большая часть неполадок и сбоев при работе стартера заключается в проблемах с электрической частью. Механические поломки встречаются реже. Проблемы с запуском силового агрегата транспортного средства, которые вызваны наличием неисправностей в электрике.
Если не удается завести автомобиль, необходимо проверить на работоспособность его аккумуляторную батарею, поскольку стартер запитан от нее. При недостаточном заряде источника питания, могут полностью отсутствовать характерные звуки работы системы запуска моторного агрегата. Измерить заряд АКБ можно при помощи вольтметра. Если он составляет менее 9В, необходимо подзарядить батарею, иначе дальнейшая потеря емкости может негативно отразится на ее работе. В случае отсутствия тестера, определить насколько заряжен аккумулятор можно по яркости фар, правда, для этого нужен определенный опыт. Если при включенном дальнем свете и поворотами ключа зажигания в замке, фары начинают светить слабее, значит, заряд АКБ значительно снизился. При возникновении подозрения в том, что заряженный аккумулятор не питает электросеть машины, необходимо зачистить его клеммы, чтобы удалить с них оксидную пленку, из-за которой ухудшается контакт.
Если стартер щелкает, но не может крутить коленвал двигателя, необходимо протестировать втягивающее реле. Помимо выхода из строя этой детали, могут возникать проблемы с кабелем питания. Для определения работоспособности реле, рекомендуется его прямое подключение к клеммам аккумуляторной батареи. Если при таком соединении тяговое работает, причину неполадки необходимо искать в системе питания (повреждение проводов, подгорание контактов реле, наличие неисправности в замке зажигания). После устранения неполадок пусковая система мотора будет функционировать исправно.
Недостаточный контакт либо его отсутствие приводит к потере тока в электрической сети автомобиля, из-за чего его потребители функционируют некорректно
Поэтому необходимо периодически уделять внимание всем сопряжениям в бортовой сети. Для нормального функционирования стартера необходим ток силой примерно 200А
При меньшей величине пускового тока срабатывает исключительно втягивающая обмотка реле. Однако силовой агрегат запуститься не может.
Коммутация
Коммутация стартера проста – плюс батареи прикручен к втягивающему реле, минус на корпусе, а для старта подходит провод небольшого сечения с типичного реле, которым управляет замок зажигания.
Схема включения стартера
Реле
Если, при включении зажигания щёлкает реле, но стартер не крутит (и втягивающее реле при этом также не срабатывает) – то причина может быть в самом реле или управляющем кабеле. Точно установить можно достаточно простым способом – необходимо подать «+» питания на управляющую клемму стартера (куда подключен кабель наименьшего сечения, на фото показано стрелкой).
Если стартер начал «крутить», то причина в проводке, реле или замке зажигания.
К слову сказать – если поездка не терпит отлагательств, то таким способом можно завести двигатель. Достаточно лишь включить зажигание и вручную (с помощью подачи плюса питания на управляющую клемму) завести двигатель.
Плохие контакты
Если стартер щёлкает, но не крутит и, при этом, возникают посторонние звуки (как вариант – то щёлкает, то не щёлкает) – необходимо проверить все соединения, особенно силового кабеля.
Дело тут в том, что при запуске двигателя, стартер потребляет достаточно большой так от АКБ – около 200 ампер. Если контакт где-либо недостаточный, то из необходимых 200 ему может «доставаться» лишь 10, чего достаточно для работы втягивающего реле, но недостаточно для запуска. В этом же случае может происходить серия «щелчков».
Необходимо проверить все соединения (включая клеммы АКБ), очистить контактные площадки от окислов, смазать их специальной смазкой и затянуть рекомендуемым моментом.
Причины отсутствия запуска ДВС, связанные с аккумулятором
Самая простая причина, почему не заводится авто – севший аккумулятор, его состояние проверяют замером напряжения с помощью мультиметра. При подключении щупов измерительного прибора к аккумуляторным выводам на вольтметре должно быть напряжение от 12,4 до 12,8 Вольт, если оно меньше, АКБ необходимо зарядить. Признак севшей батареи – уменьшение яркости подсветки панели приборов при попытке запустить двигатель. Когда АКБ садиться полностью, тогда уже приборы не подсвечиваются, разумеется, нет звуков и при повороте ключа зажигания.
Проверяем, нет ли окислов на клеммах и выводах АКБ, также надежность соединения проводов на аккумуляторе. Клеммные контакты легко отмываются обычной водой (разумеется, не нужно это делать в мороз на улице), для зачистки можно использовать наждачную бумагу, щетку по металлу, специальный инструмент с металлическим ершиком внутри.
Основные симптомы неисправностей
Итак, что делать в подобной ситуации, и где искать проблему, если Вы сели за руль автомобиля и повернули ключ в замке зажигания, однако это не дало искомого результата. Причины могут крыться в самом аккумуляторе, либо неисправностях стартера или же в различных соединениях и коммутациях. Чаще всего, конечно, виновником является сам аккумулятор. Он может попросту разрядиться, и об этом будут свидетельствовать следующие признаки:
- втягивающее реле щелкает, но вращения стартера не происходит, зато лампочки на приборной панели погасли;
- то же самое, но в этот раз происходит уже серия повторяющихся щелчков;
- никакого движения вообще, то есть не работают даже осветительные приборы.
Неисправность, в которой втягивающее не при чем
Ситуация, когда стартер крутит, но не работает зацепление между зубьями шестерни бендикса и венца маховика – случается часто. Особенно – после ремонта с заменой бендикса, либо – у автомобилей с пробегом «за двести».
Несмотря на то, что прозвучал щелчок, сигнализирующий о том, что бендикс вышел – длины его хода не хватило на полный контакт, и мотор будет крутить муфту вхолостую. При этой неисправности слышно характерное жужжание работающего стартера, бодрое, но безрезультатное. Ни со второго, ни с десятого пуска избавиться от проблемы не удастся – нужно снимать электростартер, проверять выталкивающее усилие «тягового», состояние зубьев на бендиксе и стартерном венце маховика.
Подгорание контактов во втягивающем реле
Признаки, указывающие на неисправности во втягивающем реле стартерного узла:
- силовой агрегат удаётся запустить, но стартер тоже продолжает работать;
- после включения ЗЗ на режим стартера раздаётся щелчок, но проворачивания коленвала не наблюдается;
- после включения ЗЗ на режим стартера можно услышать, как стартер пытается раскручиваться (слышно натужное гудение), но коленвал не крутится.
Чтобы найти причину, почему втягивающее реле стартера щёлкает, привод мотора при этом не крутится, необходимо выполнить диагностику узла. Рассмотрим примерный алгоритм действий для ВАЗ-2110:
- первое, что нужно сделать, – проверить целостность электропроводки, идущей к реле. Если обнаружится обрыв, меняем проводку;
- если проводка целая, проверяем работоспособность реле. Потребуется посторонняя помощь – один человек проворачивает ключ замка, другой в моторном отсеке прислушивается к стартеру. Если щелчка нет – можно говорить о неисправном реле; при слышимости щелчка, но когда стартер не проворачивает вал, нужно проверить, не подгорели ли пластины в контактной группе. Нам потребуется простейший инструмент – плоская отвёртка. Отключаем от реле контактную группу и замыкаем отвёрткой клеммы, соединяющие АКБ со стартерной контактной группой. Таким образом, мы подаём напряжение непосредственно на стартерный моторчик, обходя втягивающее реле. Если стартер запустится, очевидная причина – неработоспособное реле;
- в этом случае приступаем к измерению напряжения, подаваемого на реле. Нам понадобится тестер, один контакт которого цепляется на плюсовую клемму реле, а другой – на массу. После включения зажигания показания тестера должны быть в районе 12 В. Наблюдаете меньшее значение – причина в разряженном АКБ.
Неисправность стартера и причина возникновения
Стартер жужжит, но не крутит двигатель.
Указывает на то, что происходит замыкание электрической цепи и питание подается на щетки электродвигателя. Состояние электродвигателя работоспособное. Не происходит срабатывание удерживающей катушки втягивающего реле и не происходит перемещение бендикса. Шестерня бендикса не зацепляется за шестерню маховика. Электромотор работает в холостом режиме. Причина может иметь как механический, так и электрический характер.
Механическая часть. Усилие с втягивающего элемента реле передается на бендикс через пластиковый рычаг, имеющий форму ухвата. При высоком сопротивлении перемещению бендикса по валу ротора происходит поломка этой пластмассовой детали. Бендикс не переводится в рабочее положение, и стартер вращается без передачи крутящего момента на маховик.
Косвенной причиной поломки пластикового ухвата может быть износ зубьев на вале ротора электродвигателя или износ зубьев на ответной части бендикса. Для ремонта потребуется разобрать пусковой агрегат и заменить либо сам рычаг, либо рычаг и бендикс.
Другой механической причиной холостого хода стартера является разрушение зубьев на маховике двигателя. Неисправность относится к поломке двигателя и не связана напрямую с работой привода. На вероятность наличия такой неисправности может указывать срабатывание всех рабочих элементов стартера, раскрутка электродвигателя и перевод бендикса в рабочее положение, что фиксируется по характерному щелчку при повороте ключа зажигания.
Для подтверждения вероятности такой поломки следует сдвинуть автомобиль с включенной 3 или 4 передачей без включения зажигания на 0,5 м. Это приведет к смещению положения неисправной части маховика. Повторить запуск в штатном режиме поворотом ключа зажигания. Если мотор запускается, то необходимо проверить состояние маховика в условиях СТО.
Электрическая часть. Если стартер жужжит, но не крутит двигатель, то неисправность может быть локализована во втягивающем реле. Втягивающее реле, смонтированное на корпусе стартера и имеющие клеммы для электрического подключения, имеет две обмотки:
- втягивающую
- удерживающую
Назначение обмоток разное и поэтому они создают различное усилие. Втягивающая обмотка предназначена для замыкания контактных пятаков и передачи напряжения с аккумулятора на щетки электродвигателя. Удерживающая — предназначена для создания усилия, достаточного для надежного зацепления шестерни бендикса и зубчатого обода маховика двигателя. Работа на холостом ходе указывает на нормальное срабатывание втягивающей обмотки и замыкание контактов.
При межвитковом замыкании в удерживающей обмотке не происходит фиксация бендикса в рабочем положении и происходит его выброс из зацепления. Крутящий момент не передается на шатунно-поршневую группу и раскрутка двигателя не происходит. Ремонт выполняется заменой втягивающего реле. При отсутствии отдельно поставляемого реле стартер заменяется целиком.

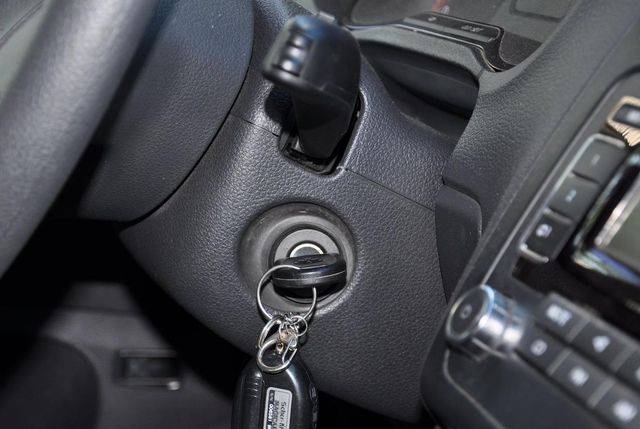

Стартер не вращается при повороте ключа зажигания
Проблема в основном связана с электрической цепью. Причиной возникновения неисправности могут быть следующие элементы:
- контактная группа замка зажигания
- защитное реле
- втягивающее реле
- щеточный узел электродвигателя
Первоначально следует проверить работу реле стартера, расположенного в релейном блоке, заменив его на заведомо исправное. Реле стартера стандартное 4-х контактное. При достаточном навыке электрического монтажа можно использовать реле любого производителя, соблюдая правильность подключения.
Другой причиной неисправности является отсутствие контакта провода идущего от реле стартера к втягивающему реле. При недостаточной фиксации клеммы происходит выпадение провода из монтажного гнезда и не подается напряжение на втягивающую и удерживающую обмотки втягивающего реле. устраняется обжатием клеммы и восстановлением электрического подключения.
Неисправности втягивающего реле и щеточного узла устраняются переборкой стартера с выполнением замены неисправных деталей.
С механической стороны возможен износ подшипников скольжения ротора стартера и «прилипание» его к магнитам.
