Как меняется шаровая?
Для этого вам нужно сорвать болты крепления переднего колеса и вывесить часть автомобиля на домкрате. Далее откручивается гайка крепления шарового элемента. Выпрессовывается палец опоры из рычага.
Аналогично предыдущему случаю это делается при помощи съемника. При отсутствии такового гайку выкручиваем не до конца. Отжимаем монтировкой рычаг и наносим легкие удары молотком вдоль оси рычага.
В качестве буфера используйте деревянный брусок. На следующем этапе нужно открутить два болта, что крепят шаровую к поворотному кулаку.
Перед установкой грязезащитного пыльника рекомендуется промазать поверхность опоры герметиком. Так мы исключим преждевременное его расслоение и деформацию. Не лишней будет и проверка наличия смазки в шаровой.
Некоторые производители экономят и кладут очень мало смазочного состава. В таком случае приобретаем специализированный продукт и промазываем им весь периметр элемента.
Для этого вам нужно сорвать болты крепления переднего колеса и вывесить часть автомобиля на домкрате. Далее откручивается гайка крепления шарового элемента. Выпрессовывается палец опоры из рычага. Аналогично предыдущему случаю это делается при помощи съемника. При отсутствии такового гайку выкручиваем не до конца.
После этого рычаг сдвигается в сторону (монтировкой), и опора успешно извлекается наружу. Исправный палец не должен перемещаться с люфтом более 0,8 миллиметра в опоре. В противном случае его нужно заменить, поскольку здесь имеется большая выработка. Перед установкой грязезащитного пыльника рекомендуется промазать поверхность опоры герметиком.

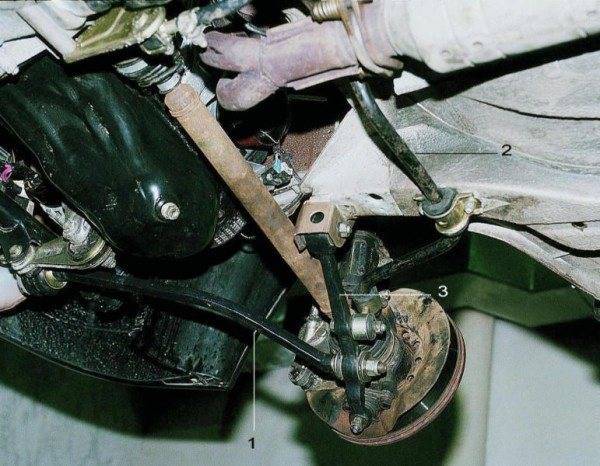

Устройство передней подвески
Основным элементом передней ходовой части ВАЗ 2114 является амортизаторная стойка, которая обозначена под номером «9». Она крепится к поворотному кулаку двумя болтами. По сравнению с задней системой, передняя подвеска имеет более сложную конструкцию, что можно понять по количеству деталей. Под номером «11» указан болт, который проходит через отверстия стоечного кронштейна, он имеет эксцентриковую шайбу и эксцентриковый поясок. Когда рулевой механизм поворачивается, происходит поворот верхнего болта. Результат – автомобиль поворачивает. Чаще всего из строя выходят стойки амортизаторов, так как они выполняют основную работу.
Схема и пояснения к ней

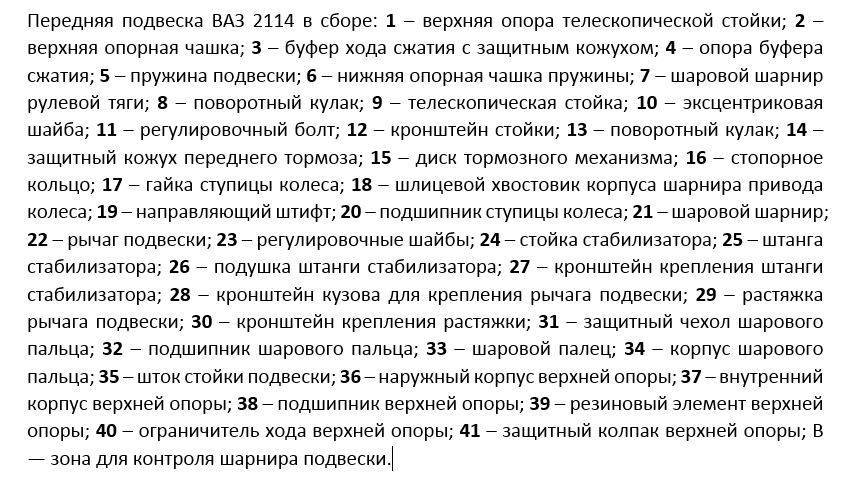

Передняя подвеска
На самом деле схема передней подвески ВАЗ 2114 намного сложнее задней. Сами судите, ведь ее конструкция включает в себя в общей сложности 41 элемент. Основной из них — это амортизаторная стойка. Она монтируется на поворотный кулак с помощью двух болтов. Болт, проходящий через отверстия стоечного кронштейна, оснащается эксцентриковой шайбой и аналогичным пояском. При повороте рулевого механизма, поворачивается и верхний болт. Это приводит к повороту всего автомобиля.
Конструкция передней части
Наиболее слабое место передней подвески — это стойки амортизаторов. На них ложится основная задача, потому и нагрузка соответствующая.
Разборка и замена
Многие владельцы ВАЗ 2114 мечтают об установке пневмоподвески. Это вполне осуществимые фантазии, которые, тем не менее, потребуют от вас серьезных финансовых вложений.
Зажим
Потому если пока на пневматику вы не накопили достаточно денег, а стук в передней подвеске ВАЗ 2114 не дает вам покоя, ее придется разобрать, определить причины неисправностей и собрать всю конструкции обратно. Как это делать? Сейчас расскажем.
- Автомобиль можно поднять с помощью подъемника, либо просто поставить на смотровую яму. Все зависит от того, какими ресурсами вы располагаете. Обязательно включите ручной тормоз, снимите с колес колпаки, ослабьте крепление болтов и демонтируйте гайки ступицы. Передняя часть должна быть эффективно зафиксирована, чтобы снять колеса.

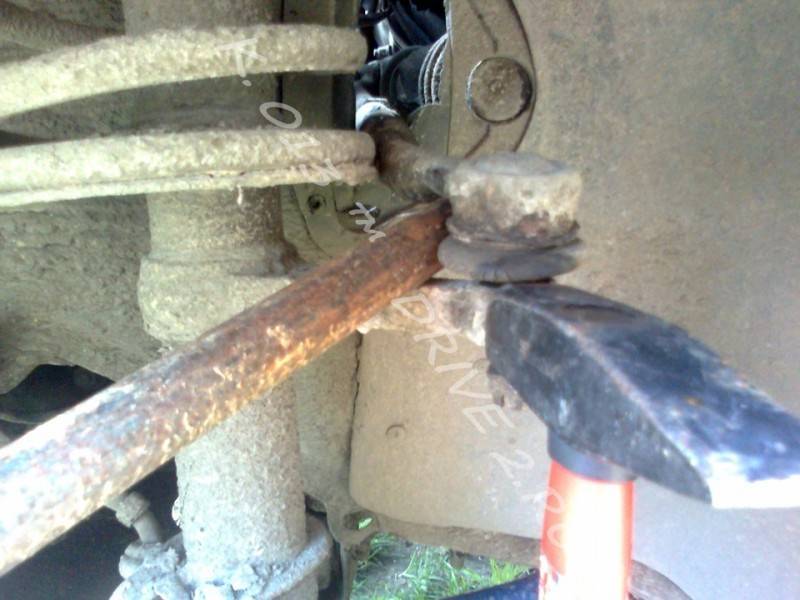

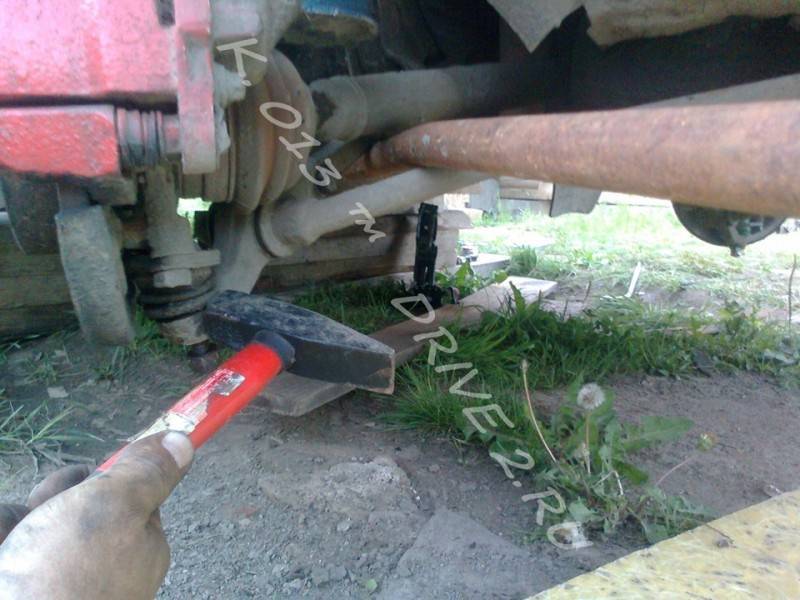

- Теперь демонтируйте палец шарового шарнира. Он располагается в поворотном рычаге на передней стойке. После этого снимается передняя стойка стабилизатора. Ее придется отсоединить от рычага передней подвески. Только теперь вы сможете снять растяжки с кузова. Следующий шаг будет заключаться в демонтаже шарового шарнира. Если вы забыли, он расположен и крепится к поворотному кулаку.
- Теперь мы приступаем к снятию рычага передней подвески. Чтобы сделать работу максимально грамотно, открутите кронштейн, крепящийся к кузову. Теперь демонтируйте рычаг вместе с растяжкой и кронштейном. Не забудьте снять болты крепления колодок к поворотному кулаку.
- Что ж, теперь перед вами суппорт, находящийся полностью в сборном состоянии. Снимать его полностью не рекомендуется, поскольку обратная сборка может привести к неприятным последствиям и лишним финансовым затратам. Лучше возьмите крюк и подвесьте его так, чтобы на основной шланг не действовала нагрузка. Далее можно будет выпрессовать шлицевой хвостовик из ступицы.
- Подойдите к моторному отсеку и оттуда выполните демонтаж защитного кулака. Для подобной операции потребуется открутить гайки на телескопической стойке, после чего снять стойку с подвески передней части автомобиля. Она идет сразу вместе со ступицей и поворотным кулакам. Точно так же демонтируется вторая стойка передней подвески, а потом стойки снимаются со штанги.
- Удаляя болты крепления шарового шарнира и поворотного кулака, обязательно используйте только торцевые ключи. Если пренебречь данным правилом, вы рискуете сильно навредить защитному чехлу шарнира. Сделав это, вы сами на себя навлечете лишние финансовые расходы.
- По мере демонтажа инспектируйте состояние тех или иных элементов подвески, при необходимости выполняйте их замену.
- Процесс сборки выполняется практически полностью по аналогии с разборкой. Но есть пара нюансов. Первый — при установке кронштейна крепежа к кузову, старайтесь не повредить резьбу, потому работайте аккуратно. Вторая — при монтаже стабилизатора поперечной устойчивости старайтесь не приводить к продольному смещению подушки на штанге.
Работа с передней и задней подвеской автомобиля ВАЗ 2114 требует от вас повышенной концентрации и знаний устройства данного узла. Потому перед началом ремонта обязательно ознакомьтесь со схемой подвески, изучите рекомендации из руководства по эксплуатации и ремонта. Можете даже просмотреть несколько видеоуроков, где наглядно рассказывается о замене и ремонте элементов передней и задней подвески.
Если вашего собственного опыта недостаточно, пополнять его, начиная с подобных работ, не стоит. Лучше сразу обратиться к специалистам проверенной станции технического обслуживания. Это будет стоить дополнительных денег, зато результат ремонта полностью себя оправдает. Ездить на неисправном автомобиле — это точно не решение проблемы.
Особенности конструктивных решений в подвеске передка
Передняя подвеска в машине LADA Granta выполнена на основе следующих аспектов:
- независимая конструкция с амортизаторами гидравлического типа;
- пара поперечных рычагов;
- штанга стабилизатора поперечной устойчивости;
- рычаги оснащены вспомогательными растяжками;
- пружина, объединенная с амортизатором в единую стойку, имеет конический профиль и витки переменного сечения.
Амортизационная стойка нижним кронштейном соединена с поворотным кулаком. Конструктивная особенность заключена в том, что во время поворота с кулаком поворачиваются амортизатор и пружина. Схема очень проста. Это решение позволило достичь сохранности технологического отверстия в корпусе амортизатора, что способствует повышению срока его службы.
Некоторым доработкам подверглись опоры стоек, что позволило избавиться от неприятных скрипов и повысить прочностные характеристики конструкции.
В основе поперечного стабилизатора присутствует пружинная сталь. Средняя его часть закреплена на кузове, оба концевых участка зафиксированы на посадочных точках поперечных рычагов.
Модернизированная передняя подвеска отечественной Лада Гранта имеет отличие от аналога в прочих представителей модельного ряда благодаря увеличенному поворотному углу колес. Значение так называемого кластера достигло 2° 45`. Неоспоримым преимуществом данного решения является улучшение курсовой устойчивости, особенно во время движения в повышенном скоростном режиме. Обратной стороной медали можно признать немного возросшее требуемое усилие, которое следует прилагать к рулевому колесу во время осуществления поворота. Если верить отзывам владельцев, этот момент практически неощутим.
Это происходит благодаря выполненной модернизации узла рулевого управления, а именно:
- интегрированию в узел усилителя, обладающего повышенным компенсирующим эффектом;
- применению рулевой рейки с коротким ходом.
Данный подход позволил достичь улучшенной управляемости и привел к снижению числа вращений рулевого колеса. Да и у самого руля появилась информативность и чувствительность.
По отзывам владельцев LADA Granta можно судить о принятии конструкторами странного для современной эпохи автомобилестроения конструктивного решения – это когда применяется стандартная подвеска и отсутствие усилителя в механизме рулевого управления. Можно ли трактовать данное решение, как способ удешевить конструкцию?
Передний рычаг
Выполнить замену сайлентблоков на переднем рычаге подвески автомобиля ВАЗ 2114 по силам и собственными руками. Для этого старайтесь строго придерживаться предложенной нами инструкции.
- Разместите автомобиль на смотровой яме.
- Снимите защиту двигателя, если таковая имеется.
- Открутите гайки болтов с передних рычагов.

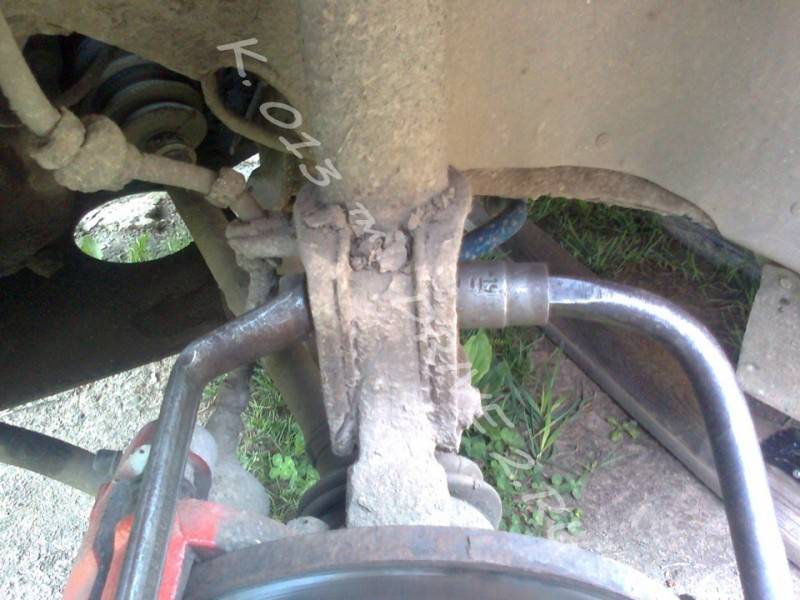

- Ключом на 17 следует демонтировать крепеж стойки переднего стабилизатора, который фиксирует его с рычагом.
- Выбейте болт.
- Ослабьте болты крепления колес, поднимите автомобиль с помощью домкрата и снимите колеса.
- Ключом на 24 демонтируется гайка растяжек. Чтобы не пришлось прикладывать огромное усилие, предварительно очистите крепежный элемент с помощью металлической щетки и обработайте составом WD40. Это должно помощью открутить полностью эту гайку.
- Затем открутите два болта шаровой опоры от поворотного кулака, чтобы снять рычаг.
- С указанной гайкой часто возникают проблемы. Редко удается ее с легкостью снять. Хороший выход из ситуации — снятие рычага с крабом и растяжкой. Для этого немного ослабьте гайку растяжки возле краба, демонтируйте три болта крепления краба и кузова. Теперь снимайте весь узел и в более удобном положении приступайте к откручиванию проблемной гайки. Самый крайний метод — нагрев или применение зубила.
- Вам удалось снять рычаг. Первым делом замените сайлентблок растяжки. Демонтаж старого элемента выполняется с помощью самого обычного зубила. Проушины обязательно зачистите, возьмите новый подходящий сайлентблок.
- Дело за тисками. Сайлентблоки запрессовываются поочередно в ваш рычаг. Усадить элемент полностью обычно не получается, потому рычаг следует поместить на ровный пол или прочный стол. Насаживать сайлентблок предстоит при помощи молотка. Нескольких точных и достаточно сильных ударов должно хватить.
- Использовать метод без применения тисков очень рискованно. К таким мерам прибегают или уверенные в себе специалисты, или те, кто не против поэкспериментировать со своим автомобилем.
- Теперь меняем на переднем рычаге. Первоочередная задача — избавиться от старого сайлентблока. Если он был полностью разбит, вам достаточно будет просто извлечь втулку и достать оставшиеся резиновые элементы сайлентблока из проушин.
- Если этот метод не актуален, сайлент придется выпрессовать. Съемник у вас уже есть.
- Новый элемент предварительно обрабатывается водой, разбавленной с любым мыльным средством, гелем для посуды или простым жидким мылом.
- Используйте инструмент для запрессовки, чтобы поставить новую деталь на свое законное место.
- Стяжку болтов крепления следует выполнять постепенно. Сайлентблок может подкручиваться при этом, потому старайтесь придерживать его отверткой.
- Увы, процесс замены сайлентблоков на переднем рычаге заметно сложнее, нежели в случае с растяжкой.
Подробная схема ремонта подвески
Итак, рассмотрим краткую схему, как разобрать подвеску автомобиля ВАЗ-2114:
- В обязательном порядке машина ставится на подъемник. Конечно, можно воспользоваться смотровой ямой, но это достаточно неудобно и не совсем безопасно, поскольку демонтаж будет проводиться с обеих сторон одновременно.
- Первым этапом становится демонтаж, колпаков (если они есть), дисков и ослабить крепления ступичного подшипника.
- Далее, отсоединяем шаровую опору, а также вынимаем рулевую тягу.
- Откручиваем крепление и вынимаем стабилизатор.
- Следующим этапом становится демонтаж рычага.
- Снимаем суппорт.
- Вынимаем наружный ШРУС со ступицы.
- Теперь можно снять тормозной барабан с креплений поворотного кулака.
- Демонтируем поворотный кулак.
- Снимаем стойку амортизатора в сборе.
- Разбираем снятые детали.
- Сборка проводится в обратном порядке.
Таким образом, можно заменить всю подвеску в сборе. Если брать по времени, то полная разборка подвески ВАЗ-2114 займет приблизительно 8-12 часов, если не возникнет трудностей. Некоторые «кулибины» для ускорения процесса, и если снимаемая подвеска уже устанавливаться не будет, делают проще. Стоит отметить, что данный способ опасный и противоречит технике безопасности, особенно если автомобилист не совершал данный процесс ни разу. Вкратце рассмотрим, как происходит ускоренный процесс:
- Откручиваем стабилизатор.

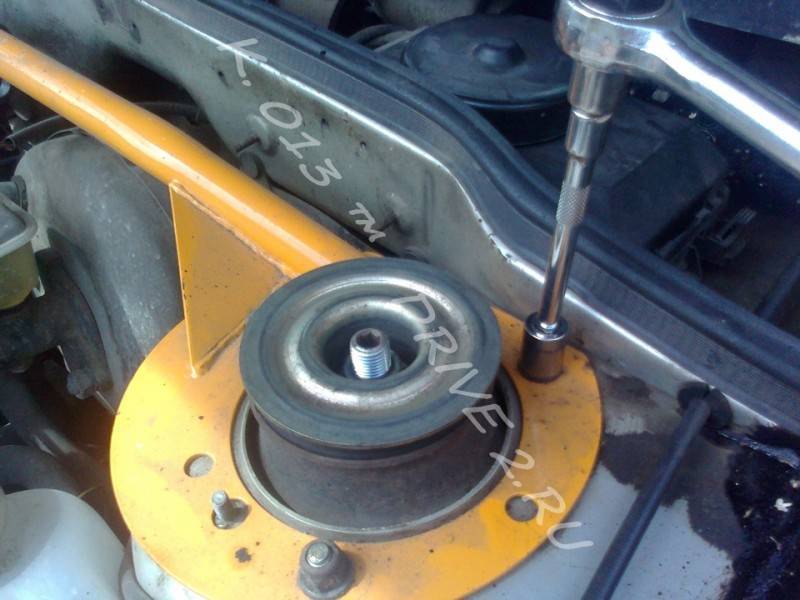

- Демонтируем верхнее крепление стоек амортизаторов.
- Откручиваем рулевую тягу и тормозные шланги.
- Аккуратно откручиваем крепление рычага.
- Подвеска подает вниз в сборе.
Тюнинг
Тюнинг подвеска для ВАЗ-2114
Многие автомобилисты для того чтобы обеспечить улучшение стабильности и маневренности машины устанавливают спортивный вариант подвески, как задней так и передней.
Становится он идеально на посадочные места, и крепится к кузову, не требуя переделок. Спортивная подвеска имеет больше устойчивость и маневренность, а также выдерживает нагрузку на подвеску в 2 разу большую, чем стандартная. Стоимость данного варианта составляет около 30-40 тыс. рублей.
Тюнинг подвеска установленная на автомобиль
Цена ремонта передней подвески:
защита картера ДВС снять/поставить
кулак поворотный без разборки
рулевая трапеция и ее состав.
наконечник рулевой замена(1шт)
маятниковый рычаг снять/поставить
подшипник перед. ступицы
(со снятием поворотного кулака)
подшипник перед. ступицы
(со снятием амортизатора)
подшипник перед. ступицы (отрегулировать)
опора переднего амортизатора замена(1)
Рулевой механизм (рейка)
Сайленблоки верх.(1 сторона)
Сайленблоки ниж.(1 сторона)
Рычаг верхний в сборе
Рычаг нижний в сборе
Сайлентблоки растяжки (сторона)
Сайлентблок перед. балки (1)
Шаровая опора верхняя
Шаровая опора нижняя
Замена привода в сборе
Замена наружного ШРУС
Замена пыльника наружного
Замена внутреннего ШРУС
Замена пыльника внутреннего
Замена 2х пыльн. или ШРУС (переборка привода)
Замена сайлентблоков верхнего рычага
Замена сайлентблоков на передних рычагах ваз 2110 Их замена подразумевает следующие действия:
- Поднять машину на домкрат и зафиксировать ее.
- Снять переднее колесо.
- Снять верхний рычаг. Однако перед этим необходимо внимательно посмотреть, не соскальзывают ли сайлентблоки в рычаге. Они должны находиться в неподвижном состоянии.
Замена сайлентблоков передних рычагов ваз 2110 Чтобы было легче снять верхний рычаг, необходимо выбить верхнюю опору. Для этого следует открутить гайку опоры.
Примечание: откручивается она довольно непросто, но без этого опора останется на месте.
Нужно вывернуть колесо, ударяя молотком по сошке. Только после этого опора выскочит.
Замена сайлентблоков передних рычагов на ваз 2110
Затем следует вывинтить болт рычага, расположенный сверху.
Примечание: он довольно длинный, поэтому его откручивание может занять много времени.
Передняя подвеска ваз-2109 ремонт, особенности
- Этот болт нужно вытянуть, что позволит снять рычаг машины.
- Можно начинать их замену.
Примечание: проблема может быть не только в сайлентблоках, но и в рычаге. Чтобы проверить, исправен ли он, нужно засунуть болт рычага на место и посмотреть, не большой ли осевой люфт.
Если он большой, то проблема с сайлентблоками может возникнуть повторно. Поэтому прежде чем вставлять новый, нужно отремонтировать рычаг.
Замена сайлентблоков на передней балке ваз 2110
- Вынуть сайлентблоки можно с помощью молотка или зубила. На самом деле они выпадают практически после первого удара. Главное – не навредить автомобилю.
- Теперь необходимо вставить новый сайлентблок туда, где находился старый. Нужно как следует запрессовать его, чтобы он не болтался. Запрессовать его можно легко: одна втулка по размерам подходит юбке сайлентблока, другая же – чуть больше. Вдавливая меньшей втулкой, он без труда пролазит в рычаг.
Замена сайлентблоков передней балки ваз 2110
Способ замены сайлентблоков в домашних условиях ВАЗ 2109
Ремонт осевого люфта
Есть два варианта ремонта:
- Поменять весь столб полностью. Однако мало того, что стоит он очень дорого, так еще и качество у него не самое лучшее.
- Можно закрутить по бокам две шайбы так, чтобы болт не мог болтаться.
Примечание: ввинчивание этих шайб может привести к тому, что сайлентблоки не поместятся в рычаг, поэтому их нужно будет немножко укорачивать с помощью ножовки по металлу. Это может существенно уменьшить срок эксплуатации сайлентблоков.
Замена сайлентблока нижнего рычага
Нижние сайлентблоки заменяются немного тяжелее:
- Для начала нужно снять стабилизатор, что позволит двигать рычаг вправо и влево.
- Теперь нужно открутить все гайки, которые держат сайлентблок в неподвижном состоянии.
- Нужно снять сайлентблоки нижнего рычага. Для этого необходимо повторить все действия, что и со сайлентблоками верхнего рычага.
- Теперь можно начинать запрессовывать новые сайлентблоки.
Примечание: фиксировать их можно только в нагруженном состоянии автомобиля. Ведь если зафиксировать их на вывешенной подвеске, то в скором времени они могут выйти из строя.
Качественные фото, соответствующее видео или инструкция помогут всем выполнить работы по замене переднего сайлентблока своими руками. Однако нужно быть предельно аккуратными, ведь можно здорово навредить своему авто. Это приведет к тому, что придется заплатить в д
Не нашли интересующую Вас информацию? на нашем форуме.
Неисправности и пути их решения
Зная устройство «ходовой», ремонт можно выполнить своими руками. В движении самая большая нагрузка приходится на передние стойки, как результат, они быстро выходят из строя, если сравнивать с другими деталями конструкции. Ремонт представляет собой замену изношенных стоек на новые детали. Чтобы выполнить установку новых стоек ВАЗ 2114 вы можете воспользоваться статьей в соответствующем разделе сайта. Что касается инструментов, то для работы понадобятся:
- Набор ключей и головок.
- Стяжки для пружин.
- Набор отверток.
- Специальный съемник для выталкивания тяги. Также этот инструмент потребуется для выпрессовки различных деталей(шаровых, сайлентблоков).
Износ таких элементов, как ступицы, случается редко. Остальные дефекты работы связаны с выходом из строя расходников, к ним относятся подшипник, сайлент-блоки, шаровые, пыльники. Отремонтировав ходовую часть самостоятельно, необходимо посетить автосервис, где мастера выполнят «развал-схождение».
Как меняется шаровая?
Для этого вам нужно сорвать болты крепления переднего колеса и вывесить часть автомобиля на домкрате. Далее откручивается гайка крепления шарового элемента. Выпрессовывается палец опоры из рычага.
Аналогично предыдущему случаю это делается при помощи съемника. При отсутствии такового гайку выкручиваем не до конца. Отжимаем монтировкой рычаг и наносим легкие удары молотком вдоль оси рычага.
В качестве буфера используйте деревянный брусок. На следующем этапе нужно открутить два болта, что крепят шаровую к поворотному кулаку.
Перед установкой грязезащитного пыльника рекомендуется промазать поверхность опоры герметиком. Так мы исключим преждевременное его расслоение и деформацию. Не лишней будет и проверка наличия смазки в шаровой.
Некоторые производители экономят и кладут очень мало смазочного состава. В таком случае приобретаем специализированный продукт и промазываем им весь периметр элемента.
Для этого вам нужно сорвать болты крепления переднего колеса и вывесить часть автомобиля на домкрате. Далее откручивается гайка крепления шарового элемента. Выпрессовывается палец опоры из рычага. Аналогично предыдущему случаю это делается при помощи съемника. При отсутствии такового гайку выкручиваем не до конца.
После этого рычаг сдвигается в сторону (монтировкой), и опора успешно извлекается наружу. Исправный палец не должен перемещаться с люфтом более 0,8 миллиметра в опоре. В противном случае его нужно заменить, поскольку здесь имеется большая выработка. Перед установкой грязезащитного пыльника рекомендуется промазать поверхность опоры герметиком.
Конструктивная схема
Как уже было сказано, сзади схема проще, чем спереди
Тем не менее нельзя сказать, что обращать внимание на её функционирование не стоит. Предоставим конструктивную схему устройства
Знания обо всех особенностях и нюансах устройства этого важного узла упростят уход за ней. В любой момент незначительные поломки можно будет устранить самостоятельно, не привлекая мастеров
Также не понадобится особых консультаций по подбору комплектующих. Итак, основные составляющие подвески:
- центральная кривая балка;
- продольные рычажные механизмы;
- кронштейны для крепежа;
- пружинные механизмы;
- амортизаторы гидравлические.
Передняя подвеска
Покрасочная камера своими руками, конструктивные особенности и этапы работ
На самом деле схема передней подвески ВАЗ 2114 намного сложнее задней. Сами судите, ведь ее конструкция включает в себя в общей сложности 41 элемент. Основной из них — это амортизаторная стойка. Она монтируется на поворотный кулак с помощью двух болтов. Болт, проходящий через отверстия стоечного кронштейна, оснащается эксцентриковой шайбой и аналогичным пояском. При повороте рулевого механизма, поворачивается и верхний болт. Это приводит к повороту всего автомобиля.
Конструкция передней части
Наиболее слабое место передней подвески — это стойки амортизаторов. На них ложится основная задача, потому и нагрузка соответствующая.
Разборка и замена
Многие владельцы ВАЗ 2114 мечтают об установке пневмоподвески. Это вполне осуществимые фантазии, которые, тем не менее, потребуют от вас серьезных финансовых вложений.
Зажим
Потому если пока на пневматику вы не накопили достаточно денег, а стук в передней подвеске ВАЗ 2114 не дает вам покоя, ее придется разобрать, определить причины неисправностей и собрать всю конструкции обратно. Как это делать? Сейчас расскажем.
- Автомобиль можно поднять с помощью подъемника, либо просто поставить на смотровую яму. Все зависит от того, какими ресурсами вы располагаете. Обязательно включите ручной тормоз, снимите с колес колпаки, ослабьте крепление болтов и демонтируйте гайки ступицы. Передняя часть должна быть эффективно зафиксирована, чтобы снять колеса.
- Теперь демонтируйте палец шарового шарнира. Он располагается в поворотном рычаге на передней стойке. После этого снимается передняя стойка стабилизатора. Ее придется отсоединить от рычага передней подвески. Только теперь вы сможете снять растяжки с кузова. Следующий шаг будет заключаться в демонтаже шарового шарнира. Если вы забыли, он расположен и крепится к поворотному кулаку.
- Теперь мы приступаем к снятию рычага передней подвески. Чтобы сделать работу максимально грамотно, открутите кронштейн, крепящийся к кузову. Теперь демонтируйте рычаг вместе с растяжкой и кронштейном. Не забудьте снять болты крепления колодок к поворотному кулаку.
- Что ж, теперь перед вами суппорт, находящийся полностью в сборном состоянии. Снимать его полностью не рекомендуется, поскольку обратная сборка может привести к неприятным последствиям и лишним финансовым затратам. Лучше возьмите крюк и подвесьте его так, чтобы на основной шланг не действовала нагрузка. Далее можно будет выпрессовать шлицевой хвостовик из ступицы.
- Подойдите к моторному отсеку и оттуда выполните демонтаж защитного кулака. Для подобной операции потребуется открутить гайки на телескопической стойке, после чего снять стойку с подвески передней части автомобиля. Она идет сразу вместе со ступицей и поворотным кулакам. Точно так же демонтируется вторая стойка передней подвески, а потом стойки снимаются со штанги.
- Удаляя болты крепления шарового шарнира и поворотного кулака, обязательно используйте только торцевые ключи. Если пренебречь данным правилом, вы рискуете сильно навредить защитному чехлу шарнира. Сделав это, вы сами на себя навлечете лишние финансовые расходы.
- По мере демонтажа инспектируйте состояние тех или иных элементов подвески, при необходимости выполняйте их замену.
- Процесс сборки выполняется практически полностью по аналогии с разборкой. Но есть пара нюансов. Первый — при установке кронштейна крепежа к кузову, старайтесь не повредить резьбу, потому работайте аккуратно. Вторая — при монтаже стабилизатора поперечной устойчивости старайтесь не приводить к продольному смещению подушки на штанге.
Работа с передней и задней подвеской автомобиля ВАЗ 2114 требует от вас повышенной концентрации и знаний устройства данного узла. Потому перед началом ремонта обязательно ознакомьтесь со схемой подвески, изучите рекомендации из руководства по эксплуатации и ремонта. Можете даже просмотреть несколько видеоуроков, где наглядно рассказывается о замене и ремонте элементов передней и задней подвески.
Если вашего собственного опыта недостаточно, пополнять его, начиная с подобных работ, не стоит. Лучше сразу обратиться к специалистам проверенной станции технического обслуживания. Это будет стоить дополнительных денег, зато результат ремонта полностью себя оправдает. Ездить на неисправном автомобиле — это точно не решение проблемы.
Передняя подвеска ВАЗ-2114 получает полную нагрузку кузова, а также не только сам вес мотора, но и силу нагрузки перевозимого груза. Поэтому, этот элемент должен быть очень прочным. Не многие автомобилисты знают, как устроена передняя подвеска, её элементы, а также о нюансах работы.
Стойки передней подвески SS20 для ВАЗ 2190-2191 Гранта
Стойки и амортизаторы для а/м ВАЗ производства SS20 имеют следующие модификации по степени жесткости: «Стандарт», «Комфорт-ОПТИМА», «Шоссе» и «Спорт», что позволяет каждому водителю выбрать наилучшее сочетание комфорта и управляемости.
«Стандарт» — наиболее мягкие по настройкам амортизаторы, отличное решение для тех, кто предпочитает мягкую подвеску, плавность хода автомобиля, спокойное передвижение. Данная настройка амортизаторов подходит для повседневной эксплуатации преимущественно в условиях города.
«Комфорт ОПТИМА» — оптимальное решение как для спокойной, так и активной езды по городу и трассе, со сбалансированным сочетанием плавности хода и управляемости (по сравнению со «СТАНДАРТом» увеличена энергоемкость, улучшена управляемость и снижены крены в поворотах).
«Шоссе» — выбор тех, кто предпочитает активный стиль езды, часто и быстро ездит по загородным дорогам, для кого в балансе комфорт-управляемость более важен контроль и безопасность автомобиля при движении на высокой скорости.
«Спорт» — подвеска с максимально жесткими на сжатие и на отбой амортизаторами для тех, кто не приемлет компромиссов и желает даже в экстремальных режимах движения получать максимальную управляемость автомобиля. Отлично подходит для кольцевых гонок, а также гонок в других «асфальтовых» дисциплинах, без уменьшения клиренса.
Лада 2115 *****КРАСАВИЦА***** › Бортжурнал › Передняя подвестка
Всем Доброго времени суток!Вот дошли руки до передней подвески, до этого было куплены все запчасти для передней подвески
тюнинг передней подвески ваз 2115, доработка ходовой части ваз 2113-2115Замена амортизаторов и пружин передней подвески Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2
Заменять пружины (и амортизаторы лада 2115) следует только парами (на передней и/ или задней оси).
Работу выполняем на смотровой канаве или эстакаде, но можно и на ровной горизонтальной площадке.

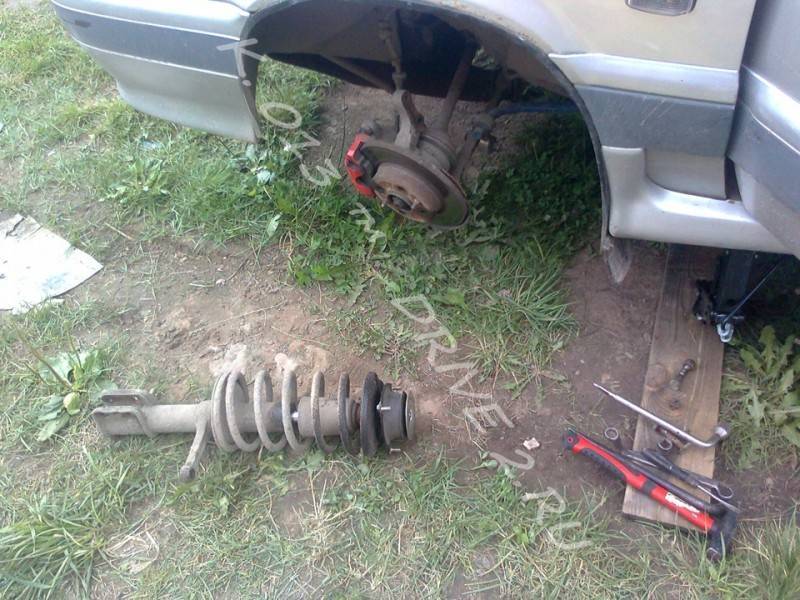

Для замены пружин и амортизаторов передней подвески снимаем и разбираем направляющую пружинную стойку.
Существуют два варианта снятия направляющей пружинной стойки ваз 2113. В первом варианте ее можно демонтировать в сборе с поворотным кулаком и тормозным диском, не ослабляя гайки нижнего и верхнего (регулировочного) болтов крепления стойки к поворотному кулаку. Этот вариант удобен в том случае, если после выполнения работы не планируется регулировка углов установки передних колес.
Но так как после замены амортизаторов, рулевых наконечников и пружин углы установки колес отрегулировать необходимо, мы рассмотрим второй вариант.
Вывешиваем и снимаем колесо со стороны снимаемой стойки. Поворачиваем рулевое колесо в противоположную сторону до упора.Вынимаем шплинт…
Съемником выпрессовываем палец из рычага.При отсутствии съемника гайку отворачиваем не до конца, вставляем монтажную лопатку в распор между рулевой тягой и рычагом стойки и молотком наносим удары по торцу рычага стойки.
При последующей установке направляющей пружинной стойки совмещение меток не гарантирует точной установки заданного угла развала колеса, но позволяет добиться небольшого отклонения от первоначального значения.Головкой «на 19» отворачиваем гайку верхнего болта, удерживая болт от проворачивания ключом той жеразмерности.
Вынимаем из корпуса стойки шток с рабочим цилиндром и сливаем амортизаторную жидкость в емкость.
Устанавливаем пружину со стяжками на нижнюю опорную чашку стойки.
Устанавливаем верхнюю опорную чашку пружины, верхнюю опору, наживляем и затягиваем специальным ключом гайку штока. Снимаем стяжки пружины.
Регулировку углов установки управляемых колес рекомендуем выполнять на СТО.ВОТ этот хлам что я поменял=)
ВНИМАНИЕ ! Не прокачанный перед установкой двухтрубный амортизатор — частая причина выхода из строя поршневой системы амортизатора. Это нарушение инструкций по установке и возможная причина не гарантийного случая! Если во внутренней гильзе амортизатора остается воздух, амортизатор не может правильно выполнять свои функции
Сбой работы приводит к шумам, стукам при работе амортизатора и возможному его выходу из строя.
На основании длительного опыта работы, инженеры компании ОАО “Самара-Лада” подготовили оптимальные рекомендации по технологии прокачки амортизатора:
Перед установкой двухтрубного амортизатора на автомобиль, его нужно привести в рабочее состояние. Во время транспортировки и хранения, в двухтрубных амортизаторах, рабочая жидкость может перетечь из внутреннего в наружный цилиндр, при этом во внутренний цилиндр попадает газ подпора. В этом случае амортизатор будет издавать стуки при работе в подвеске автомобиля, а его дроссельные клапана подвергаются разрушению. Чтобы избежать поломки амортизатора, его перед установкой ОБЯЗАТЕЛЬНО нужно привести в рабочее состояние (прокачать). Для этого:
1) Переверните амортизатор штоком вниз и плавно, без рывков, сожмите его;
2). Зафиксируйте шток амортизатора в этом положении на 2-3 сек.;
3). Удерживая шток, переверните амортизатор штоком вверх, зафиксируйте амортизатор в этом положении на 3-6 сек.;
4) Выдержав амортизатор в вертикальном положении, указанное время и плавно выдвиньте шток до конца хода;
5). Переверните амортизатор штоком в низ, сделайте паузу 2-3сек. и повторите операции 1, 2, 3, Г 5-8 раз;
6) Закончив прокачивать амортизатор, выполняя последовательность, остановитесь на пункте 4;
7) Удерживая амортизатор вертикально, штоком вверх, выполните контрольную операцию (резкими, но короткими движениями штока убедитесь в плавном, без провалов, перемещении поршня). Качественно прокаченный амортизатор – это плавное без провалов перемещение поршня.
После прокачки амортизатор должен находится в рабочем положении, ШТОКОМ ВЕРТИКАЛЬНО ВВЕРХ, вплоть до полной установки на автомобиль.Подвеска меня полностью устраивает!=)Всем Спасибо что прочитали весь пост до конца!Всем Спасибо за внимание!Всем удачи на дорогах!
Минусы
Коробка передач
Качество сборки
Экономичность
Электрика (особенно напрягают платы задних фонарей)
Качество тормозов
Дешевый скрипучий пластик в салоне
Быстрая коррозия кузова
Мириться с постоянными мелкими поломками
Качество датчиков
Итог. Несмотря на ряд проблемных мест в ВАЗ-2114, этот автомобиль популярен на российском вторичном рынке. И несмотря на то что эта модель уже давно морально устарела, ее популярность не падает и даже, наоборот, за последнее время значительно выросла. Но это и логично с учетом сложившейся экономической ситуации в стране, где доходы населения падают три года подряд наряду с постоянным ростом стоимости как новых, так и б/у машин.
Естественно, в таких условиях спрос на отечественный автопром растет и будет расти в ближайшем будущем.
Кстати, в данной ценовой категории у ВАЗ-2114 или у любого авто из серии Лада Самара-2 (ВАЗ-2113, ВАЗ-2115) нет конкурентов на отечественном рынке.
Интерьер ВАЗ-2114 выглядит неплохо и в наши дни
Но самое главное, что, несмотря на дешевизну, живучесть этих машин впечатляет. Надежность этих машин даже выше многих современных иномарок. Все это благодаря простоте конструкции. Кроме того владение ВАЗ-2114 обходится достаточно дешево благодаря низким ценникам на автозапчасти и стоимости ремонтных работ. Самое главное, что вы сможете отремонтировать этот автомобиль в любом автосервисе и даже в любом гараже, где работают частные автомеханики.
